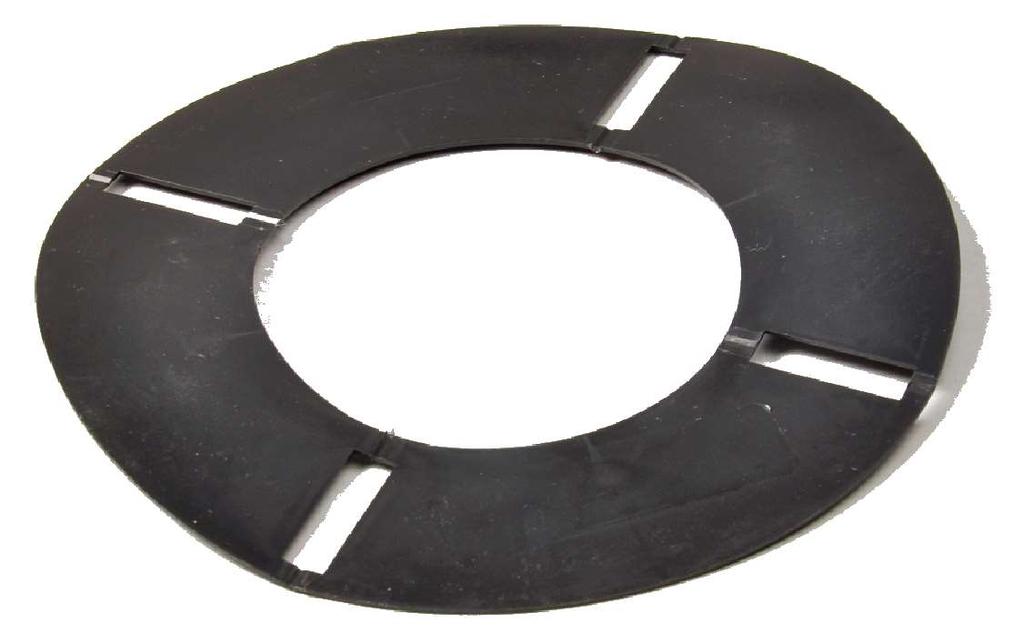

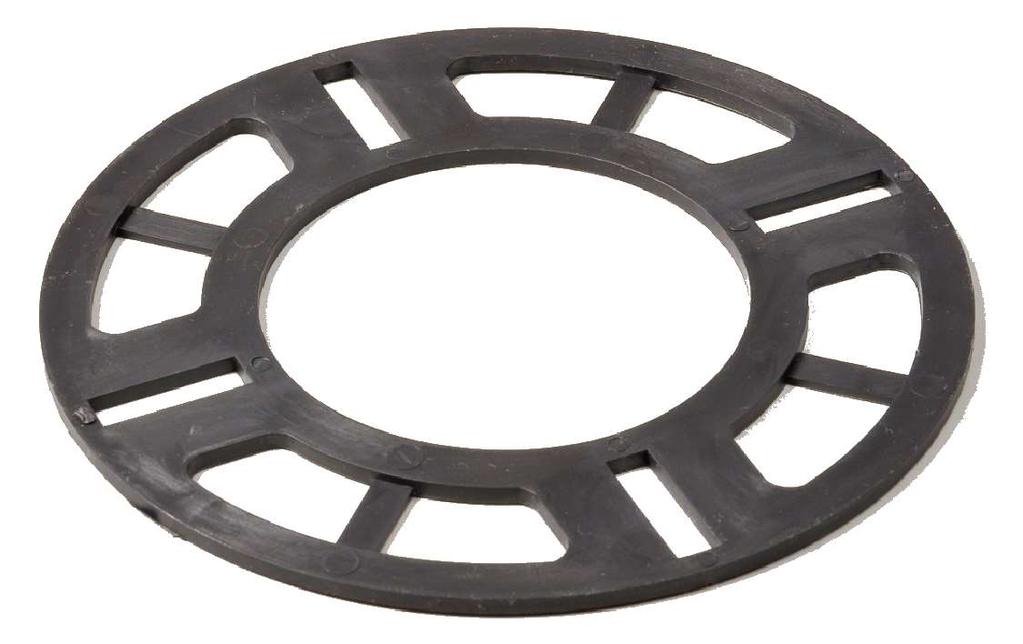

1 Technický list RV trading, spol. s r.o. číslo: Praha 6 Ruzyně, U Prioru 804 / 3 datum vydání: info@rvtrading.cz Terče plastové stohovatelné podlahový rošt pro suchou pokládku dlažby nebo podlahy terč vyrovnávací podložka vyrovnávací podložka průměr 157 mm průměr 158 mm průměr 156 mm spára 4 mm výška 3 mm výška 1 mm Popis výrobku Použití Určen pro suché kladení dlažby nebo podkladových částí podlah jako podlahových roštů. Výhody Terče je možné stohovat na sebe a vytvořit tak sloupec u výšce mm. Vyrovnávací podložky jemné doladění s přesností 1 mm. Možnost použít jak pod dlažbou tak pod hranoly terasových prken. Dlouhá životnost, mrazuvzdornost. Jednoduché položení. Jednoduchá výměna dlaždic. Jednoduché čištění a snadná údržba. Skladbu dlaždic lze kdykoliv rozebrat a opět složit. Vyrovnání spádu podloží. Vyrovnání nerovností povrchu. Nižší náklady na pořízení není potřeba krycí betonová mazanina ani maltové lože pod dlažbu. Pod dlažbou nebo pod terasovými hranoly mohou být uloženy zapuštěné střešní vtoky. Některé překážky (rozvody, trubky, kabely), které byly na místě pokládky dříve, lze ve většině případů skrýt mezi skupinami terčů vhodné výšky. Informace o systému Terče vytvářejí svým rozmístěním pod dlažbou podlahový rošt. Jsou určené pro suché kladení teracové, betonové nebo kamenné dlažby za účelem zpochůznění zaizolovaného povrchu střech, teras a lodžií, dvorů a podobných ploch.

2 Terče můžete také použít jako podložku pod terasové hranoly, které umístíte doprostřed mezi kolíky. Maximální šířka terasového hranolu je dána prostorem mezi kolíky terčů. Odtékání vody Spáry mezi dlaždicemi nebo mezi terasovými prkny zůstávají volné. Voda spárami proteče dolů, kde odtéká mezi terči a bočními otvory v terčích. Mechanické / Fyzikální vlastnosti Terč má průměr 157 mm, výšku 15 mm. Plocha terče je 100 cm 2. Z terče vystupují 13 mm vysoké kolíky, které svojí velikostí a rozmístěním určují spáru dlažby nebo slouží jako pojistka proti vysunutí terče umístěným pod terasovým podkladním profilem. Vyrovnávací podložky jsou určeny k vyrovnání nerovností a jsou společné pro oba typy terčů. Snadným rozlomením terče nebo podložky na dvě části vzniknou poloviny využitelné v krajích dlažby. Rozlomením na čtyři části vzniknou čtvrtiny využitelné v rozích dlažby. Všechny části terčů i podložek vzniklé rozlomením využijete. Kombinací terčů a vyrovnávacích podložek na nich nebo mezi nimi dosáhnete výšky až 300 mm. Pro výšky nad 300 mm je nutné staticky posoudit, zda je stabilita a pevnost pro daný účel vyhovující. Únosnost terče nebo kombinace terčů s vyrovnávacími podložkami je 49,5 kn, třída reakce na oheň E. Údaje o výrobku Materiál Terč a vyrovnávací podložka 3 mm jsou vyrobeny z polypropylénu (PP). Vyrovnávací podložka 1 mm je vyrobena z EPDM. Skladování Skladujte v suchu při teplotě -20 až +40 C. Chemická odolnost Chemická odolnost je dána vlastnostmi polypropylenu, ze kterého je výrobek vyroben. Chemická povaha materiálu předurčuje dobrou odolnost proti vodě, anorganickým kyselinám, zásadám a solím, pokud tyto látky nemají oxidační vlastnosti. Vodík vázaný na terciálním uhlíku zakládá předpoklad k nízké odolnosti k oxidačním látkám. Více informací o chemické odolnosti polypropylenu najdete v tomto dokumentu:

3 Příprava aplikace Vyrovnání nerovností a spádu Ne vždy je zdánlivě rovný terén opravdu bez nerovností. Přesto může být dlažba nebo terasové hranoly položeny na terčích vodorovně s přesností 1 mm. Například v místě sváru izolačních pásů je větší tloušťka izolace než vedle sváru. Vedle místa sváru přidáte na terč (nebo mezi terče) odpovídající počet vyrovnávacích podložek. Tím dosáhnete optimálního vyrovnání. Pokud při vstupu na terasu překračujete práh dveří, pak je vhodné, aby výška podlahy v domě i na terase byla ve stejné úrovni. Dobře vám může posloužit napnutý provázek, jehož polohu si můžete nastavit do stejné úrovně jako je výška podlahy, ze které na dlažbu nebo terasu vstupujete. S kladením dlažby začněte v nejvýše položeném místě. Pod první dlaždici naskládejte takovou kombinaci terčů a vyrovnávacích podložek, aby horní hrana dlaždice dosáhla přesně k napnutému provázku. Když přidáváte na terč nebo mezi terče vyrovnávací podložky, kolíky nesmí být zakryté. Vyrovnávací podložky, které se již na terč anebo mezi terče nevejdou vložte pod spodní terč. Může stát, že pod jedním rohem je mezera a dlaždice klape nebo je jeden roh propadlý vlastní vahou. Vhodný roh dlaždice vypodložte potřebným množstvím čtvrtin vyrovnávacích podložek. Umístění terasového hranolu na terče Terasový hranol o šířce do 96 mm vložte mezi kolíky terče. Pokud se hranol nevejde mezi vnitřní kolíky terče, postupně ulamujte vnitřní kolíky. Vnější kolíky musí na terči zůstat jako pojistka proti vysunutí terče mimo hranol během užívání. Případnou kombinací terčů a vyrovnávacích podložek dosáhnete bezpečné výšky až do 300 mm. Podle průřezu a pevnosti hranolu volte optimální vzdálenost mezi sousedními terči, aby se hranol nadměrně neprohýbal ani při uvažovaném celkovém zatížení skladby. Zajištění krajních dlaždic proti pohybu Dlažbu je třeba na okrajích kladené plochy zajistit proti bočnímu posunu. Jednotlivé dlaždice je třeba klást co nejtěsněji k sobě, aby mezi nimi zbyla pouze spára daná šířkou kolíků vystupujících z terče. Zejména na balkóně, kde je minimálně jedna strana volná do otevřeného prostoru, je třeba zajistit, aby krajní dlaždice z balkónu nespadly. Pokud se tedy krajní dlaždice neopírají o nějaký doraz, je třeba doraz instalovat. Zmenšování dlaždic Jakmile se při kladení dlaždic dostanete na konec prostoru, možná zjistíte, že poslední dlaždice se nevejde celá. Proto si dopředu rozmyslete, jestli nebude lepší začít s půlkou dlaždice již na začátku, aby na konci nezbyl jen malý kousek dlaždice.

4 Běžně použijete čtvercovou nebo obdélníkovou dlažbu od 300 do 600 mm. Pro velikost dlaždic od 300 do 500 mm nabízíme držák dlažby, který si můžete zakoupit nebo zapůjčit. Velikosti dlaždic Aby terč zmenšenou dlaždici spolehlivě podpíral je nejmenší možný rozměr dlaždice 160x160 mm. Při menších rozměrech dlaždice budete muset improvizovat - například vhodně zmenšit terč, nebo dlaždici podložit něčím jiným. Improvizace vás čeká také v případě, že dlaždice nebudou pravoúhlé. Počet dlaždic a počet terčů Počet dlaždic na m2 je převrácená hodnota plochy dlaždice v m2: 300 x 300 mm 1 / (0,3 x 0,3) = 11,11 ks / m2 400 x 400 mm 1 / (0,4 x 0,4) = 6,25 ks / m2 Pokud bude pod každou dlaždicí je jeden terč: počet dlaždic = počet terčů. Nedá-li se přesně určit množství terčů a vyrovnávacích podložek, odeberete od nás zaokrouhlené množství a po dokončení akce zbytek terčů vrátíte. Vyplatíme vám plnou cenu za celá kolečka nerozdělená na díly a za čisté zboží. Zejména při řezání dlažby dejte pozor, aby vám odlétající (mokrý) prach neznečistil nepoužité zboží. Příprava povrchu Dlažbu na terčích doporučujeme provádět na stabilních a pevných površích. Pro správnou funkci je nutné, aby byla zajištěna prostorová tuhost střešního pláště (terasy) v rovině dlažby a dostatečná pevnost podkladních vrstev. To znamená, že povrchová vrstva musí být ve všech bočních směrech zajištěna proti pohybu vznikajícímu například dynamickým zatížením při došlapu. Při aplikaci na střešních pláštích a terasách je nutné, aby sklon střešního pláště splňoval požadavky normy ČSN Navrhování střech Základní ustanovení. Vhodným povrchem pro kladení podstavců jsou: a) hladké a soudržné silikátové vrstvy (betony nebo hladké potěry s pevností odpovídající min. třídě B 10, resp. C 8 dle ČSN a vyšší); b) tepelně izolační desky s pevností v tlaku vyšší než 100 kpa (při 10% stlačení); c) hydroizolační souvrství tvořená povlakovými hydroizolacemi z asfaltu nebo syntetických folií ideálně chráněná před mechanickým poškozením geotextilií z nehnijících syntetických vláken; d) štěrkové hydroizolace s vhodnou ochranou proti mechanickému poškození; e) všechny další stabilní a pevné povrchy.

5 Maximální přípustné nerovnosti jakéhokoli povrchu jsou 2,0 mm. Povrch musí být vždy zbaven ostrých hran, nečistot a nesoudržných částí. Při existenci větších nerovností než 2,0 mm se zvyšuje riziko přenesení výškových rozdílů do roviny finálního povrchu. Ukázka aplikace pokládku začínáme vždy od jednoho kraje, nejlépe z rohu ukázka dlaždic položených na terčích ukázka terasového profilu na terčích
