1 (karta obce: CZ41_2_1) A. NÁZEV OBCE Název části obce (ZSJ): Mapa A: Území obce Přehledová mapka Kód části obce PRVK: CZ Název obce: Kód obce (IČOB): (538868) Číslo ORP3 (ČSÚ): 412 (412) Název ORP3: Cheb Kód OPOU2 ČSÚ: 4121 Název OPOU2:: Cheb Pozn: Přehledové mapky prezentují území celé obce, do které dotčená část obce spadá. A.1 Značení dotčených částí obce (ZSJ) Kód části obce PRVK: Název části obce: Kód části obce PRVK: IČOB obce obce ÚIR: CZ Stránka 1 z 9

2 Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_2_1) B. CHARAKTERISTIKA OBCE B.1 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) Obec se nachází cca. 5 km východně od města Chebu v blízkosti vodní nádrže Skalka. Je zde charakteristická venkovská zástavba, rodinné domy a rekreační objekty. Obcí protéká Bučínský potok. Část řešeného území se nachází v ochranném pásmu II B stupně přírodních léčivých zdrojů lázeňského místa Františkovy Lázně. B.2 DEMOGRAFICKÝ VÝVOJ Počet obyvatel: Počet trvale bydlících obyvatel Počet osob s časově omezeným pobytem (ČOP) Graf B2.1: Vývoj počtu obyvatel Celkový počet trvale bydlících obyvatel a obyvatel s ČOP počet trvale bydlících obyvatel počet obyvatel s ČOP C. PODKLADY Plán rozvoje vodovodů a kanalizací Karlovarského kraje z roku 212 zpracovaný firmou Hydroprojekt CZ a.s. Provozní řád Nebanického skupinového vodovodu směr Cheb, Frant. Lázně, VDJ Antonínova Výšina (5/211) Provozní řád vodovodu Cheb (lokality Cheb, Podhrad, Hraničná, Pomezí, Skalka, Cetnov, Komorní Dvůr, Klest) (12/29) GIS CHEVAK Cheb, a.s. Stránka 2 z 9

3 (karta obce: CZ41_2_1) D. VODOVODY D.1 POTŘEBA VODY Z BILANCE Rok: Základní parametry: Ozn. Jednotky Počet všech zásobených obyvatel Nz obyvatel Voda vyrobená celkem VVR tis.m3/r Voda fakturovaná celkem VFC tis.m3/r Voda fakturovaná pro obyvatele VFD tis.m3/r Spec. potř. fakt. vody obyv. Qs,d l/(os.den) 119,1 11,5 83 Spec. potř. fakt. vody Qs l/(os.den) 1786,8 1522,1 1328,4 Spec. potř. vody vyrobené Qs,v l/(os.den) 2263,3 213,9 1992,5 Průměrná denní potřeba Qp m3/d 52,1 57,5 65,8 Max. denní potřeba Qd m3/d 78,1 86,3 98,6 Mapa D1: Vodovody - rozvody v obci Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV, redukcí tlaku Obec: Legenda: Vodovody Čerpací stanice Úpravny vody navrhované navržená navržená rekonstrukce rekonstrukce rekonstrukce Vodojem věžový Vodojem zemní Studna, vrt ATS rekonstrukce navržený navržená navržená Stránka 3 z 9

4 Investiční náklady [mil. Kč/r] Specifická potřeba vody [l/os.r] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_2_1) Graf D1.1: Počet zásobených obyvatel Celkový počet zásobovaných trvale bydlících obyvatel a obyvatel s ČOP počet zásobených trvale bydlících počet zásobených s ČOP počet obyvatel celkem Graf D1.2: Specifická potřeba vody [l/os.r] fakturované vody vody vyrobené fakturované vody obyvatelstva Tab. D.1.3: Vodovody - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice 4,5 rekon. řadů rekon. ostatní Celkem [mil.kč 4,5 Graf D1.4: Vodovody - investice Časový přehled výstavby [mil.kč/r] 5, 4, 3, 2, 1,, nové investice [mil.kč/r] rekonstrukce řadů [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 4 z 9

5 (karta obce: CZ41_2_1) D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU Obec ( m n.m.) je zásobena pitnou vodou z Nebanického skupinového vodovodu.. Do obce je voda přivedena odbočkou z přívodného řadu DN 3 prameniště Bavory - Cheb. Prameniště Bavory je tvořeno jímacími sběrnými zářezy, které leží v hraničním pásmu a z větší části na území NSR. Kapacita prameniště je Qprům= 1,93 l/s, Qmax= 13, l/s. Prameniště Bavory slouží jako záložní zdroj. Přívodní řad DN 3 je napojen v armaturní komoře zrušeného vodojemu Stará Anna na vodovodní síť města Cheb. Přivaděč DN 3 Hraničná Cheb je možné provozovat obousměrně. V případě provozu prameniště Bavory je voda z prameniště dopravována přes vodoměrnou šachtu Stará Anna a armaturní šachtu Zátiší do vodovodní sítě města Cheb tlakového pásma Ján. Tlakové pásmo Ján (střední) je tlakově ovládáno vodojemem Ján (511,35/56,35 m n.m.) + (511,5/56,5 m n.m.). Pokud je prameniště odstaveno, zásobuje se obec přes armaturní šachtu Zátiší z vodojemu Anna 2x2 m3 (545,/54,9 m n.m.). K vyrovnání kolísání spotřeby vody v obci je vybudován vodojem Hraničná (2x15 m3), který se v současné době nepoužívá. Vlastníkem a provozovatelem vodovodu v obci je částečně CHEVAK Cheb, a.s. Část vodovodu vlastní Obec Pomezí nad Ohří. Celková délka vodovodního potrubí na území místní části je 3,5 km. Celkem je na vodovod napojeno cca 4 ks přípojek v délce 86 m. Ve vodoměrné šachtě vodojemu Stará Anna se provádí kontinuální chemická dezinfekce vody roztokem chlornanu sodného. Skupinový vodovod Nebanice Čerpání z ÚV Nebanice je zabezpečováno řadem DN 3 do vodojemu Antonínova výšina 1 2 m m3 (49,7/485,7 m n.m.) a dvěma řady DN 7 a DN 4 do vodojemu Ján 2 3 m3 (511,35/56,35 m n.m.) m3 (511,5/56,5 m n.m.). Z vodojemu Ján pro zásobování města Cheb jsou samostatným rozváděcím řadem zásobovány místní části obce Cheb - Skalka, Klest a Cetnov. Na vodovodní síť města Cheb jsou napojeny samostatné řady pro zásobování místní části obce Cheb Podhrad a pro obec. Na vodojemech se provádí kontinuální chemická dezinfekce vody roztokem chlornanu sodného. Zdroje vody pro skupinový vodovod Nebanice Úpravna vody Nebanice využívá podzemní vody z prameniště Nebanice rozdělené na Nebanice I a Nebanice II. Prameniště je tvořeno soustavou vrtů a sběrných studní. Prameniště Nebanice I Bylo vystavěno v padesátých letech spolu s úpravnou vody. Kapacita prameniště byla stanovena na 2 l/s. Prameniště je tvořeno celkem sedmi studnami S1 - S6 a KW3, do kterých je přiváděna voda násoskovými řady. Na pravém břehu Ohře mezi obcemi Cheb místní část Loužek a Kynšperk nad Ohří je umístěna část prameniště tvořená studnami S1, S2, S3, S5 a S6, ze kterého je voda čerpána výtlačným řadem do vodojemu surové vody m3 (451,37/336,2 m n.m.). Zbývající studna S4 a vrt KW3 jsou umístěny severozápadně od úpravny vody. Vodu z nich je možné čerpat přímo na přítok do úpravny vody. Případně je možné čerpat vodu ze studny S4 do vodojemu surové vody. Prameniště Nebanice II Prameniště se nachází mezi Jesenickou přehradou a lokalitou Obilná podél levobřežní části Odravského potoka. (Dříve bylo označováno jako prameniště Obilná). Každý vrt je umístěn ve stavebním objektu čerpací stanice. Vrty v čerpací stanici č.7 a 9 jsou umístěny v jednopodlažní přízemní budově. Vrt č. 8 je ukončen v suterénu čerpací stanice. Voda je čerpána z vrtů a přiváděna výtlačným řadem na přítok do úpravny vody spolu s KW 3 a S4 samostatným nátokem. Z provozního odzkoušení provozovatelem v prosinci 1996 vyplývá reálný výkon prameniště cca 6 l/s. Prameniště Jesenice V prostoru jižně od prameniště Nebanice II směrem k hrázi přehrady, na pravém břehu jsou umístěny další tři vrty, které se označují jako prameniště Jesenice. Kapacita prameniště je podle hydrogeologického průzkumu cca 165 l/s. Kvalita vody z jednotlivých vrtů je poměrně dobrá. Prameniště je uvažováno jako rezerva do budoucnosti. Vrty byly zničeny neznámým subjektem. V budoucnu je možné je obnovit a využít. Nebanický skupinový vodovod je zásoben dalšími podzemními zdroji, které nejsou upravovány na ÚV Nebanice. Jedná se o zdroje: Jindřichov, Štítary, Krásná a Schönberg. Dále zdroje Bavory a Milhostov, které slouží jako záložní. Vrt Jindřichov Jedná se o artézský vrt o vydatnosti Qprům 8,74 l/s, Qmax= 1,94 l/s, který je připojen na výtlačný řad DN 7 z ÚV Nebanice do vodojemu Ján 2 3 m3 (511,35/56,35 m n.m.) m3 (511,5/56,5 m n.m.). Vrt Jindřichov je 22 m hluboký s přetokem 1,8 m nad úrovní terénu, ze které naplňuje malou akumulaci. Z akumulace je voda čerpána do výtlačného řadu DN 7. Bakteriologická kvalita vody je trvale vyhovující, dezinfekce chlornanem sodným se proto neprovádí. K odstranění CO2 a Rn z vody je v ČS osazena technologie mechanického odkyselení a odradonování na 2 stripovacích kolonách. K dalšímu snížení koncentrace zbytkového agresívního oxidu uhličitého (odkyselení) je do přítokového potrubí akumulační jímky dávkován roztok hydroxidu sodného. Prameniště Bavory Kapacita prameniště je Qprům= 1,93 l/s, Qmax= 13, l/s. Z důvodu kolísavé kvality zdroje je tento zdroj odstaven a slouží pouze jako záložní. Voda z tohoto prameniště byla původně přivedena do armaturní komory zrušeného vodojemu Stará Anna a dále gravitací do města Cheb. Systém je upraven pro zpětné zásobení obce Pomezí nad Ohří z vodovodní sítě města Cheb. Místní část obce Hraničná je přímo napojena na přívodný řad DN 3 z prameniště Bavory do Chebu. Do obce je voda přivedena odbočkou z tohoto přívodného řadu. Prameniště Podhoří Jímací území Podhoří bylo vybudováno v letech jako zdroj podzemní vody pro město Cheb. V roce 1996 byla dokončena jeho rekonstrukce. Zdroje podzemní vody jsou soustředěny na čtyřech lokalitách označovaných jako prameniště Liebenek, Nepojmenované prameniště, prameniště Pod Zelenou horou a prameniště Stránka 5 z 9

6 (karta obce: CZ41_2_1) Křížový kámen, které jsou napojeny do svodného řadu, který ústí do čerpací stanice Křížový kámen, u autocampingu v severovýchodní části zájmové lokality. Jednotlivá prameniště jsou tvořena soustavou jímacích zářezů, sběrných i pramenních jímek. Celková vydatnost jímacího území Podhoří se udává v rozmezí 22 až 25 l/s. Jímací území není v současné době v provozu. Technologie ÚV Nebanice Úpravna vody Nebanice byla postavena v padesátých letech a postupně byla uvedena do provozu v období let Počátkem devadesátých let byla zahájena I.etapa rekonstrukce, v jejímž rámci byl rozšířen zdroj o nové prameniště Nebanice II (Obilná) a o výtlačný řad DN 7 z ÚV na vodojem Ján v Chebu. Z důvodů velkých poklesů odběrů pitné vody ve spotřebišti v 9. letech byla přehodnocena původní kapacita úpravny a v r bylo přistoupeno k rekonstrukci úpravny vody zahájené modelovým provozem nové technologie v r Rekonstrukce probíhala v letech Při rekonstrukci úpravny vody Nebanice byly použity poprvé v rámci České republiky netradiční technologie - biologické odbourání železa a manganu biocenózou železitých a manganových bakterií v pískovém loži tlakového filtru, po předchozím odstranění oxidu uhličitého na aeračních věžích. Surová voda pro úpravnu vody Nebanice má zcela ojedinělou kvalitu vody nejen v poměrech České republiky, ale i v poměrech evropských. Zdroje lze rozdělit podle polohy a kvality do dvou skupin. Studny původního prameniště s vysokými obsahy železa s maximy až 1 mg/l a manganu až 1,5 mg/l, některé z nich s obsahem CO2 až 4 mg/l a vrty z lokality k.ú. Obilná. Tyto zdroje ve srovnání s původními mají nižší obsahy CO2, Fe i Mn v koncentracích cca 4 mg/l CO2, do 5 mg/l Fe a do,7 mg/l Mn. Na rozdíl od původních zdrojů obsahují sirovodík a nejsou ovlivněny povrchovou vodou z řeky Odravy. Prvním stupněm úpravy vody, na který je přivedena směs surové vody je aerace. Zde dochází k odstranění přebytečného oxidu uhličitého. Na technologickém stupni tlakové filtrace je voda zbavena pevných látek a v důsledku působení biocenózy železitých a manganových bakterií zejména pak produktů oxidace železa a manganu. Dalším stupněm je otevřená filtrace s vápencovou náplní. Funkcí otevřené filtrace je za normálního provozu stabilizace upravené vody a další odstranění pevných látek. Pro případný havarijní provoz, lze provozovat otevřenou filtraci bez předchozí úpravy surové vody na tlakových filtrech jako jednostupňovou chemickou úpravnu po aeraci s nadávkováním manganistanu draselného a hydroxidu sodného. Pro fázi zapracování tlakové filtrace nebo pro případné zvýšení účinnosti odstraňování manganu je určeno dávkování manganistanu draselného. Pro zvýšení ph se před tlakovou filtraci nebo před otevřenou filtraci z důvodu lepší separace manganu dávkuje roztok hydroxidu sodného. Třetí možnost dávkování za filtraci II je z důvodu stabilizace upravené vody. Pro dezinfekci vody je dávkován plynný chlor. Dávkování je možno provádět do pěti dávkovacích míst, dle potřeb provozu. Do staré a nové akumulace upravené vody a do tří výtlaků do spotřebiště (DN 7 a DN 4 do Chebu a DN 3 do Františkových Lázní). Dávka chloru je cca 1 mg/l. Zkapalněný chlor je skladován v ocelových sudech a je dávkován vakuovými chlorátory. Regulace je zajištěna dvěma regulačními jednotkami od průtoku do akumulací a třemi regulačními jednotkami na výtlacích od průtoku se zpětnou vazbou od zbytkového chloru. Kalové hospodářství sestává ze tří sedimentačních nádrží, ve kterých po nadávkování roztoku chloridu železitého dochází k odsazení kalu z pracích vod filtrace I a II. Odsazená voda je po sedimentaci vypouštěna do toku a kal je přečerpán na kalová pole v areálu úpravny. D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ V současném systému odvádění a čištění odpadních vod se v budoucnu neplánují žádné změny. D.4 NOUZOVÉ ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) Nouzové zásobování pitnou vodou bude zajišťováno dopravou pitné vody v množství maximálně 15 l/den obyvatele cisternami ze zdroje Jindřichov. Zásobení pitnou vodou bude doplňováno balenou vodou. Nouzové zásobování užitkovou vodou bude zajišťováno z vodovodu pro veřejnou potřebu. Při využívání zdrojů pro zásobení užitkovou vodou se bude postupovat podle pokynů územně příslušného hygienika. Stránka 6 z 9

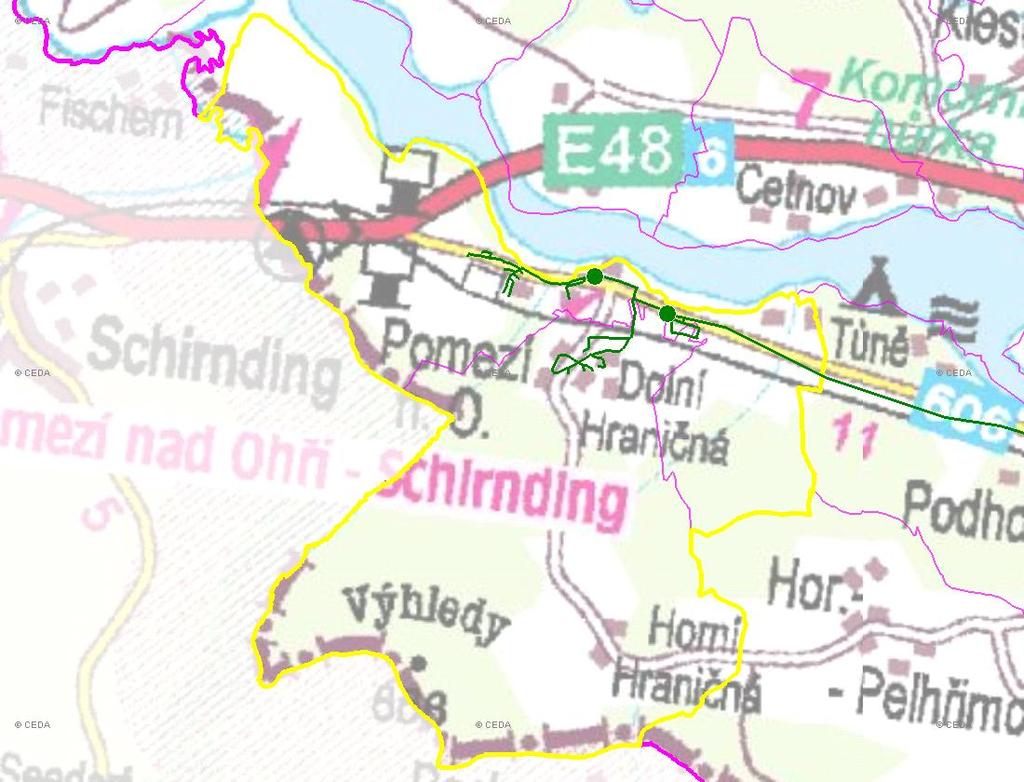

7 (karta obce: CZ41_2_1) E. KANALIZACE A ČOV E.1 ZÁKLADNÍ ÚDAJE Rok: Základní parametry: Ozn. Jednotky Počet obyv. napojených na kanal. Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 48,1 47,5 47,2 Mapa E1: Kanalizace - rozvody v obci Trasování sítí, lokalizace ČOV, ČS, výústě, odlehčovací komory Obec: Legenda: Kanalizace ČOV Čerpací stanice Aglomerace navrhovaná rekonstrukce navrhované rekonstrukce navrhované rekonstrukce hranice aglomerací kanalizace Stránka 7 z 9

8 Investiční náklady [mil. Kč/r] Specifická produkce [l/(os.den)] Denní produkce [m3/den] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_2_1) Graf E1.1: Počet obyvatel napojených na kanalizaci Celkový počet trvale bydlících obyvatel a obyvatel s ČOP napojených na kanalizaci počet napojených trvale bydlících počet napojených s ČOP počet obyvatel celkem Graf E1.2: Produkce odpadních vod Specifická produkce odpadních vod obyv. [l/(os.den)] a celková produkce [m3/den] 2 48, , 47,5 47, 46,5 46, specifická produkce odpadních vod obyvatelstvo produkce odpadních vod Tab. E.1.3: Kanalizace - časový přehled výstavby Druh investice [mil. Kč/r]: Rok: nové investice rek.stok.sítě rekon. ostatní Celkem [mil.kč Graf E1.4: Kanalizace - investice Časový přehled výstavby [mil.kč/r] 1,,8,6,4,2, nové investice [mil.kč/r] rekonstrukce stok. sítě [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 8 z 9

9 (karta obce: CZ41_2_1) E.2 POPIS STÁVAJÍCÍHO STAVU V roce 215 byla zkolaudována nová kanalizace v celkové délce 8 481m s 2 čerpacími stanicemi odpadních vod. Kanalizace je napojena na veřejnou kanalizace města Chebu. Odpadní vody jsou tak odváděny z obce a místní části města Cheb (Podhoří) na městskou kanalizaci města Cheb. K odvádění dešťových vod užívá obec systém příkopů, struh a propustků. E.3 POPIS NÁVRHOVÉHO STAVU nachází v CHOPAV - Chebská pánev a Slavkovský les, v ochranném pásmu přírodních léčivých zdrojů Františkovy Lázně. Současný způsob odkanalizování vyhovuje. F. DODATEK Změna technického řešení obcí v rámci mikroregionu Cheb: ČOV a kanalizace Stanovisko MZe č.j.: 36685/ ze dne : - Obec místní část Dolní Hraničná nesouhlasí Stanovisko MZe č.j. 6588/211-MZE ze dne Obec - MZe nemá připomínky k navrhované změně technického řešení odkanalizování a čištění odpadních vod, kdy bude vybudována kanalizace v celkkové délce m s 5 čerpacími stanicemi odpadních vod. Kolaudační souhlas - kanalizace - č. j. MUCH 83549/215 ze dne AKTUALIZACE - poznámky: Datum aktualizace: aktuální stav Aktualizace 26 Popis: PRVK - základní verze, srpen 24, Hydroprojekt CZ a.s. Stránka 9 z 9
