1 ČVUT v Praze Fakulta stavební Katedra technických zařízení budov Teplovodní otopné soustavy II.část 20 Návrhové parametry teplovodních OS geometrické, teplotní, tlakové a materiálové parametry (1) Způsob oběhu otopné vody (2) Prostorové uspořádání otopné soustavy (3) Nejvyšší pracovní teplota otopné vody (4) Materiál na potrubní síť (5) Konstrukce expanzní nádoby 21 (c) Katedra TZB FSv ČVUT v Praze 1

2 Návrhové parametry teplovodních otopných soustav Návrhové parametry vodních otopných soustav Prostorové uspořádání soustavy Nejvyšší pracovní teplota Konstrukce expanzní nádoby Oběh otopné vody Materiál rozvodu Vzájemné propojení těles Umístění ležatého rozvodu Vedení přípojek k tělesům Nízkoteplotní do 65 C Otevřená Přirozený Ocel Jednotrubkové Dvoutrubkové Spodní Vertikální Teplovodní od 65 c do 115 C Uzavřená Nucený Měď Průtočná S obtokem Protiproud Souproud Horní Kombinovaná Horizontální Hvězdicová Horkovodní nad 115 C Plasty Oběh otopné vody Přirozený Expanzní p 1 =h.ρ 1.g p 2 =h.ρ 2.g Vztlak Δp c =Δp ρ =p 2 -p 1 =H.(ρ 2 - ρ 1 ).g Nucený θ 1, 1 Přívodní potrubí Kotel nádoba θ 2, 2 Vratné potrubí Otopné těleso H Δp c =Δp č + Δp ρ P1 P2 125ESB1,ESBB 2014/2015 prof.karel Kabele 23 (c) Katedra TZB FSv ČVUT v Praze 2

3 2. Prostorové uspořádání soustavy 2.1 Vzájemné propojení těles jednotrubková, dvoutrubková soustava 2.2 Umístění ležatého rozvodu spodní, horní, kombinované 2.3 Vedení přípojek k tělesům horizontální, vertikální, hvězdicové Prostorové uspořádání OS 2.1 Vzájemné propojení těles Dvoutrubkové soustavy Jednotrubkové soustavy 26 (c) Katedra TZB FSv ČVUT v Praze 3

4 2.1.1 Dvoutrubkové soustavy Protiproudé zapojení Souproudé zapojení Tichelmann 125ESB1 2015/2016 prof.karel Kabele Jednotrubkové soustavy Základní schémata zapojení Horizontální Průtočné S obtokem Jezdecké zapojení Regulovaný obtok Ventilem, Clonou, Zúžením kmenové trubky, Zasunutím přípojek do kmenové trubky, Fitinkem v místě napojení zpětné přípojky Se směšovací armaturou Dvoubodovou jednobodovou 28 (c) Katedra TZB FSv ČVUT v Praze 4

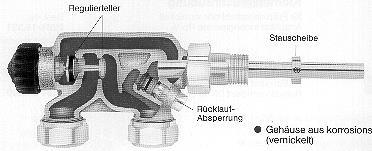

5 2.1.2 Jednotrubkové soustavy Napojení těles směšovacími armaturami Vysokodporové - směšovací dvoubodové směšovací jednobodové ventil kompakt Jednotrubkové soustavy Napojení těles nízkoodporovými armaturami Nízkoodporové přímé nebo rohové radiátorové ventily 125ESB1 2015/2016 prof.karel Kabele 30 (c) Katedra TZB FSv ČVUT v Praze 5

6 2.1.2 Jednotrubkové soustavy varianty Podle uživatelů Okruhy bytové a zonové Podle umístění stoupaček Okruhy uzavřené a rozvinuté Jednotrubková soustava s reverzním provozem Vzájemné propojení těles Závěr Srovnání dvoutrubky a jednotrubky Délka rozvodů Oběh otopné vody Měření a regulace Stavební úpravy Tlakové poměry 32 (c) Katedra TZB FSv ČVUT v Praze 6

7 2.2 Umístění ležatého rozvodu Spodní rozvod Horní rozvod 125ESB1 2015/2016 prof.karel Kabele Kombinovaný rozvod Vedení přípojek k tělesům Vertikální Horizontální Hvězdicová 34 (c) Katedra TZB FSv ČVUT v Praze 7

8 Soustava s bytovými stanicemi Tři samostatné části BYT ROZVOD ZDROJ každá pracuje v optimálním režimu Soustava s bytovými stanicemi BYT Veškeré výhody etážového systému jsou zachovány jednobodového měření spotřebovaného tepla TV se ohřívá v každé bytové jednotce odpadají ztráty rozvodem TV jakýkoliv otopný systém nebo způsob regulace. TV a možnost vytápění vždy k dispozici Integrovaný zásobník Bytová předávací stanice (c) Katedra TZB FSv ČVUT v Praze 8

9 Soustava s bytovými stanicemi ROZVOD dvoutrubkový rozvod lze dimenzovat jen na tepelné ztráty pláštěm budovy rozvod je v provozu pouze v době, kdy je zásobník nabíjen minimální tepelné ztráty rozvodu (jen dvoutrubkový, minimální dimenze, omezený provoz) Soustava s bytovými stanicemi ZDROJ Mezizásobník = veškeré výhody tepelné akumulace podstatně menší dimenze napojení CZT možnost přerušení provozu sítě dimenzovat zdroj na tepelnou ztrátu pláštěm budovy snížit opětovné zapalování (cyklování) řádově na jednu desetinu.. účinnost zdroje není ovlivněna profilem odběru.. (c) Katedra TZB FSv ČVUT v Praze 9

10 Video firmy REVEL, s.r.o (c) Katedra TZB FSv ČVUT v Praze 10
