Kit-2P - rýchle a jednoduché. Kit-2P - široká použitelnosť. Kit-2P - ľahké a odolné. Kit-2P - rozšíriteľný a mnohostranný. Kit-2P - vysoká životnosť

Transkript

1 Kit-2P - rýchle a jednoduché Modulárny systém Rýchla montáž, nízke náklady Na všetky typy striech a krytín Obsahuje všetky prvky príslušenstva Jednoduchý montážny návod Montaje Kit-2P - široká použitelnosť 31 mm 50 mm Pre všetky typy panelov od hrúbky 31 do 50mm Pre šikmé (od 10⁰ do 45⁰) a pre ploché strechy Zvislá alebo vodorovná montáž Kit-2P - ľahké a odolné Vysoko kvalitné hliníkové profily 105 kmh. Odolnosť voči vetru 105 km/h A2-50% Príslušenstvo z nerezu A2 Ľahká konštrukcia - až o 50% menšia váha oproti materiálu z pozinkovanej ocele Snehové zaťaženie až do 40 kg/m2 do výšky budovy 15m Kit-2P - rozšíriteľný a mnohostranný Mnohostranný Rozšíriteľný Kit-2P - vysoká životnosť Vysoká odolnosť voči korózii Nevzniká odpad pri montáži 2

2 Aký typ konštrukcie potrebujeme? Pod uhlom Na šikmé strechy Plochá strecha Strešné škridle Cez trapézový plech Na konštrukciu strechy Pozícia panelu? Vodorovná Zvislá Koľko panelov? Dva panely Viac panelov Aká je montážna pozícia? Aká je montážna plocha? Kde upevniť na plechovú strechu? Plechová strecha 3

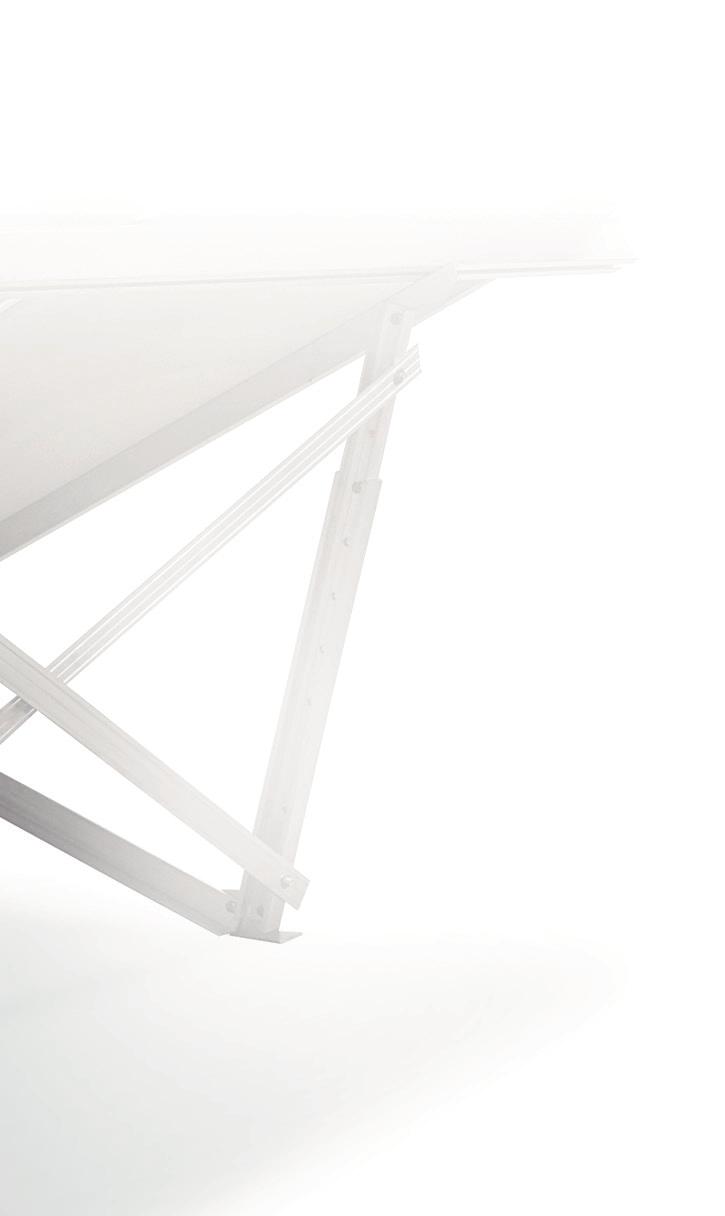

3 Tri sety pre všetky požiadavky Easy Kit-2P Basic Nastaviteľný set (od 10 do 45 ) na ploché strechy 3 Set obsahuje všetky potrebné diely na montáž 2ks zvislých panelov alebo 1ks vodorovného panelu. 3 Nastaviteľné od 10⁰ do 45⁰ 3 Zosilnené profily 3 Vysoko kvalitné hliníkové profily 6082-T6 a 6063-T6 3 Príslušenstvo z nerezu A2 3 Rozmer panelu max. 2x1m 3 Hrúbka panelu od 31 do 50mm 3 Set neobsahuje kotviaci materiál 3 Váha 16,5 kg 3 Životnosť 25 rokov Easy Kit-2P Basic Balenie (set) Easy Kit-2P Basic 9MK 1 4

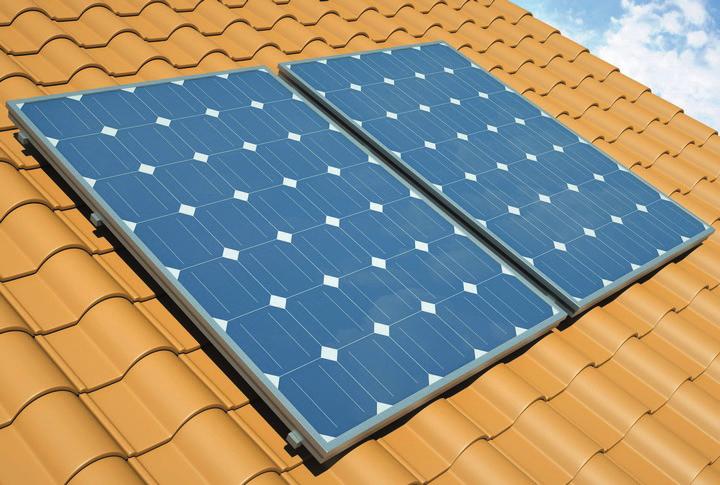

4 Easy Kit-2P Embedded Využíva sklon strechy. Moduly sú umiestnené paralelne so strechou 3 Set obsahuje všetky potrebné diely na montáž 2ks zvislých panelov alebo 1ks vodorovného panelu. 3 Vysoko kvalitné hliníkové profily 6082-T6 a 6063-T6 3 Príslušenstvo z nerezu A2 3 Rozmer panelu max. 2x1m 3 Hrúbka panelu od 31 do 50mm 3 Set neobsahuje kotviaci materiál Easy Kit-2P Embedded Balenie (set) Easy Kit-2P Embedded 9MCK 1 Easy Kit-2P Extension Nastaviteľný set na ploché strechy podopretý alebo na nepárny počet panelov 3 Set obsahuje aj diely na podopretie alebo na ďaľší panel 3 Nastaviteľné od 10⁰ do 45⁰ 3 Vysoko kvalitné hliníkové profily 6082-T6 a 6063-T6 3 Príslušenstvo z nerezu A2 3 Set neobsahuje kotviaci materiál 3 Hrúbka panelu od 31 do 50mm Easy Kit-2P Extension Balenie (set) Easy Kit-2P Extension 9MAK 1 5

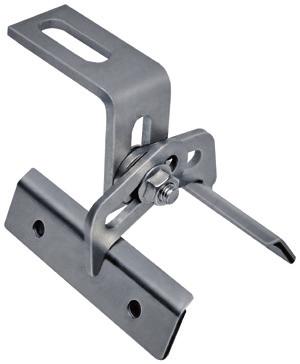

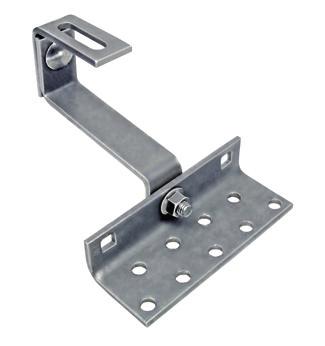

5 Kotviaci materiál Hák pre škridle typu mediterran 3 Predmontovaný 3 Nerez A2 3 2 sety/balík 3 obsahuje skrutky a matice pre upevnenie na konštrukciu 3 Možnosť nastavenia zvislej polohy do 30mm 3 neobsahuje skrutky pre upevnenie na strechu. Hák pre škridle typu mediterran Balenie Hák pre škridle typu mediterran GTAFIJ 1* * Obsah: hák-2ks, skrutka M10-2ks, matica M10-2ks, skrutka profilová M8+maticaM8-2ks Hák pre ploché škridle 3 Predmontovaný 3 Nerez A2 3 2 sety/balík 3 obsahuje skrutky a matice pre upevnenie na konštrukciu 3 neobsahuje skrutky pre upevnenie na strechu. Hák pre ploché škridle Balenie 121 mm 285 mm Hák pre ploché škridle GTPFIJ 1* * Obsah: hák-2ks, skrutka profilová M8-2ks a matica M8 DIN6923-2ks Nastaviteľný hák 33 mm 3 Nie je potrebné prevŕtať strechu 3 Nerez A2 3 2 sety/balík 3 obsahuje skrutky a matice pre upevnenie na konštrukciu 3 neobsahuje skrutky pre upevnenie na strechu. 3 Možnosť nastavenia výšky Nastaviteľný hák Balenie Nastaviteľný hák GFIJ 1* * Obsah: hák-2ks, skrutka M10-4ks, matica M10-4ks, profilová skrutka M8 a matica M8 DIN6923-2ks 6

6 Držiak na trapézový plech 3 obsahuje aj nerezové skrutky a podložky EPDM 3 Na väčšinu typov trapézových plechov 3 2 sety/balík 3 Nastaviteľný mm mm Držiak na trapézový plech Balenie * Obsah: TPZ hák-2ks, skrutka do plechu s podložkou EPDM-4ks Držiak na trapézový plech GTFIJ 1* Kombi skrutka s príslušenstvom 3 Kombi skrutka z nerezu A2, so závitom do drevenej konštrukcie strechy + podložka EPDM 3 Predvŕtať otvor Ø7mm 3 Nastaviteľný Kombi skrutka s príslušenstvom Balenie M10x FIC 1* M10x FIC 1* M10x FIC 1* M10x FIC 1* * Obsahuje: doska 83x40mm-2ks, kombi skrutka-2ks, podložka EPDM-2ks, matica M6+podložka-6ks, profilová skrutka M8 +matica-2ks. 7

7 Upevňovací set pre škridlové plechy 3 obsahuje aj nerezové skrutky a podložky EPDM 3 Kombi skrutka na upevnenie konštrukcie do drevenej konštrukcie strechy alebo do betónu pomocou hmoždinky 3 Možnosť nastavenia výšky od 58 do 64mm Upevňovací set pre škridlové plechy Balenie M12x x FIJ 1* M12x x FIJ 1* * Obsahuje: doska 83x40mm-2ks, kombi skrutka-2ks, podložka EPDM-2ks, matica M12+podložka-6ks, profilová skrutka M8 +matica-2ks Kit-2P profilová spojka 3 Set obsahuje spojku na spojenie 2ks Kit-2P 3 Dĺžka 20cm, materiál hliník 6063-T6 3 Skrutky nerezové A2 3 Pripevnenie na profil zo spodu s profil.skrutkami a maticou Kit-2P profilová spojka Balenie * Obsahuje spojka-2ks, profilová skrutka M8+matica-8ks. Kit-2P profilová spojka ULPLT 1* 8

8 Príslušenstvo Multi-Panel profilová príchytka 3 Materiál: hliník 6063-TS 50 Multi-Panel profilová príchytka Balenie Príchytka Multi-Panel 50mm 50MBDA 1* * Obsahuje: panelová príchytka-2ks, skrutka M8 DIN912-2ks a skrutka M8 AL-2ks Kladivková matica 3 Kladivková matica, materiál hliník 6063-TS Kladivková matica Balenie Kladivková matica M8 8TP 10 ks Kladivková skrutka 3 Materiál nerez A2 3 Rozmer M8x20 Kladivková skrutka Balenie Kladivková skrutka M8 X820EP 10 ks 9

9 Kotvy do betónu Oceľové kotvy s certifikátom CE, Option 1 BAZ A4 - nerez BAZ HD - žiarový zinok 3 Kotvy certifikované aj do betónu s prasklinami. European Technical Approval Option 1 for concrete ETA-10/280 M8-M16 F 120 BAZ Balenie Materiál (ks/krabica) (ks/balík) 8-72/10 Nerez A4 9X872BAZ /10 Žiarový zinok 9HD872BAZ Chemická kotva Vinylester balenie 300ml a 410ml, certifikát CE, Option 1 VY300SF VY410SF -10º 3 Do betónu s prasklinami a bez prasklín. 3 Bez styrenu 3 Aj na montáž do diery plnej vody 3 Záručná doba 18 mesiacov 1350 Kg M mm C20/25 Chemická kotva Vinylester Balenie (ks/balenie) VY300SF 300VSF 12 VY410SF 410VYSF 12 10

10 Pri inštalácii fotovoltaických elektrární nad 5 kw kontaktujte náš obchodný úsek. r.juhasz@apolo.es 11
