CitySoul vytváření identity

Transkript

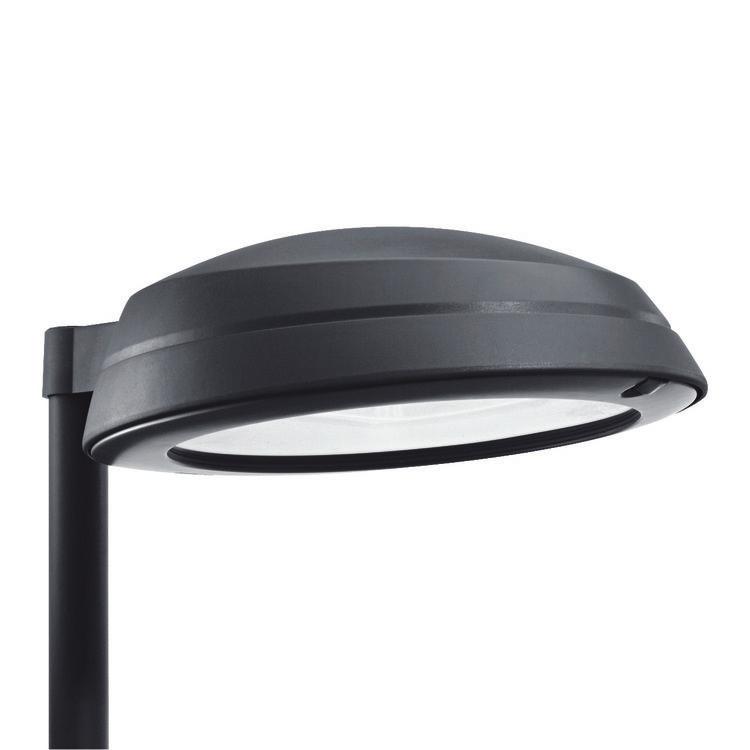

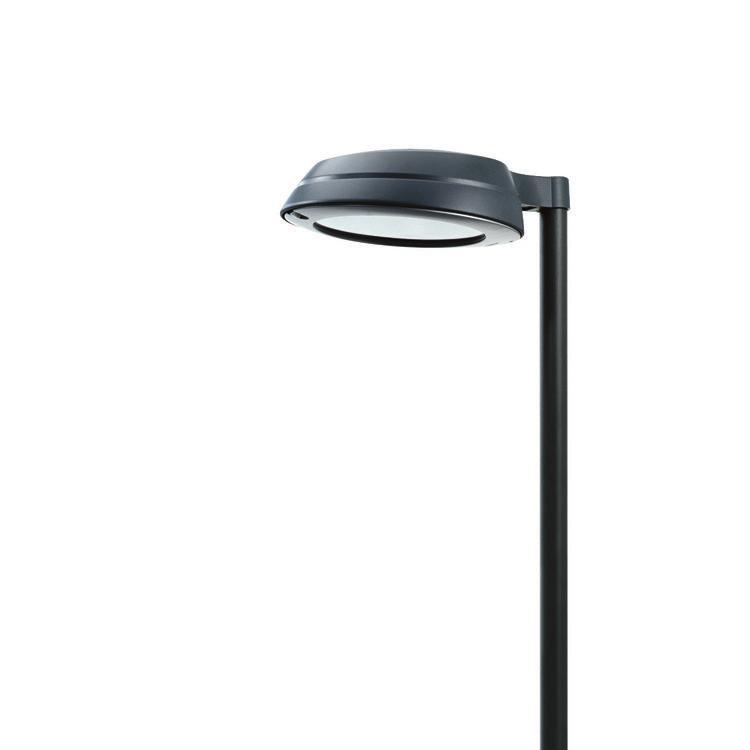

1 Lighting CitySoul vytváření identity CitySoul CitySoul je řada modulárních městských svítidel charakteristických nejmodernější technologií zdrojů a předřadníků poskytujících výjimečný optický výkon.jejich klasický design se dobře začleňuje do dnešního městského prostředí. Jednoduchý, plochý, eliptický tvar svítidla vytváří elegantní světelný bod.jsou vhodná pro montáž na výložník, závěsnou instalaci nebo instalaci na sloup. Možností nastavení vyzařování a omezení rušivého světla se toto všestranné svítidlo hodí pro jakékoli použití.svítidlo CitySoul je vybaveno energeticky vysoce účinnými technologiemi a jako ekologický výrobek bylo označeno logem Green Product. Ekologické výrobky Philips jsou minimálně o 10 % lepší než srovnatelné výrobky z hlediska energetické účinnosti, spolehlivosti po dobu životnosti a/ nebo obsahu nebezpečných látek a nabízejí lepší celkové charakteristiky s ohledem na životní prostředí.svítidlo CitySoul je k dispozici ve dvou velikostech spolu s kompletní řadou speciálních sloupů a konzol. Výhody Kompaktní svítidlo městského osvětlení součást kompletního řešení, které přispívá k identitě města namísto pouhého zajištění osvětlení Vysoce univerzální řada se širokým výběrem sloupů a výložníků pro každý styl moderní nebo klasický, jednoduché nebo dvojité provedení, s volitelným miniaturním svítidlem pro chodce K dispozici pro výšky od 4 do 10 m, ve standardní velmi tmavé šedé barvě nebo na vyžádání v dalších barvách a povrchových úpravách. Vlastnosti Jednoduché ploché tělo ve tvaru elipsy dostupné ve dvou velikostech Široká nabídka sloupů a konzol pro každý styl moderní nebo klasický, jednoduché nebo dvojité provedení, výška sloupů od 4 do 10 m Moderní technologie svítidla a předřadníku, včetně zdrojů LED Vhodné pro postranní montáž, závěsnou montáž nebo montáž na vrchol sloupu Nastavitelný paprsek a příslušenství proti nežádoucímu průniku světla

2 Aplikace Městské, obytné a pěší zóny, nákupní pasáže Menší ulice, vedlejší příjezdové cesty Náměstí, parky Specifikace Typ CGP431 Zapalovač Sériový (SI) Světelný zdroj Výbojky: Sériový, se samočinným odpojovačem (SS) - 1 x MASTER CosmoWhite CPO-TW / PGZ12 / 45 až 140 W Semiparalelní, digitální (SND) - 1 x MASTERColour CDM-T / G12 / 70 až 250 W Semiparalelní (SP) - 1 x MASTER CityWhite CDO-TT / E27 / 70 W Semiparalelní, se samočinným odpojovačem (ST) - 1 x MASTER CityWhite CDO-TT / E40 / 100 až 250 W Volitelné Ovladače osvětlení: - 1 x SON-T/ E27 / 50, 70 W - Chronosense (CH), spínač ztlumení (SW), fotobuňka/minicell (P3) - 1 x SON-T/ E40 / 100 až 250 W Materiály a povrchové Těleso: hliník litý pod tlakem Kompaktní zářivka: úpravy Vnitřní součásti: polypropylen vyztužený skelným vláknem - 1 x MASTER PL-T 4 Pin / GX24q-3 nebo 4 nebo 5* / 32, 42, 57 W Barva Těleso: tmavě šedá (GR) - *závisí na výkonu Rámeček: stříbrošedá Indukční zdroj: Další barvy Akzo Futura nebo RAL k dispozici na vyžádání - 1 x systém MASTER QL / 55, 85 W Instalace Montáž na slouu: osový vstup ø 60 / 76 mm (76P) Včetně zdroje Ano (K nebo barva světla 728, 830, 840 nebo 942) Ne Montáž na sloup: nastavitelné pomocí pantu (76PA) Montáž na výložník: boční vstup ø mm (60S) Předřadník Elektromagnetický (nízkoztrátový), 230 nebo 240 V / 50 Hz: - Indukční Doporučená montážní výška: 4 10 m, v závislosti na výběru sloupu a výložníku Elektronický, V / Hz: - Vysokofrekvenční (HF) - Elektronický (EB) Příslušenství Hlavní použití Montážní konzoly (ZGP430 MBA) Městské, obytné, pěší a nákupní zóny, náměstí, místní komunikace, vedlejší silnice, parky Optika Fasetovaná CT-POT (OR) pro CDO a SON Pro výbojky CosmoPolis (OC) Kryt optiky Ploché sklo (FG) Ploché sklo s vrstvou DynaClean (FGD) Polykarbonátový kryt (PC) Specifikace Typ CGP430 Optika Fasetovaná CT-POT (OR) pro CDO a SON Světelný zdroj Výbojky: Pro výbojky CosmoPolis (OC) - 1 x MASTER CosmoWhite CPO-TW / PGZ12 / 45 až 90 W Kryt optiky Ploché sklo (FG) - 1 x MASTER CityWhite CDO-TT / E27 / 70 W Ploché sklo s vrstvou DynaClean (FGD) - 1 x MASTER CityWhite CDO-TT / E40 / 100 W Polykarbonátová miska (PC) - 1 x SON-T/ E27 / 50, 70 W Zapalovač Sériový (SI) - 1 x SON-T/ E40 / 100 W Sériový, se samočinným odpojovačem (SS) - 1 x MASTERColour CDM-T / G12 / 35 až 70 W Semiparalelní, digitální (SND) Kompaktní zářivka: Semiparalelní (SP) - 1 x MASTER PL-T 4 Pin / GX24q-3 nebo 4 nebo 5* / 32, 42W Semiparalelní, se samočinným odpojovačem (ST) - *závisí na výkonu Volitelné Ovladače osvětlení: Včetně zdroje Ano (K nebo barva světla 728, 830, 840 nebo 942) Ne Materiály a povrchové - Chronosense (CH), spínač ztlumení (SW), fotobuňka/minicell (P3) Těleso: hliník litý pod tlakem Předřadník Elektromagnetický (nízkoztrátový), 230 nebo 240 V / 50 Hz: úpravy Vnitřní součásti: polypropylen vyztužený skelným vláknem Indukční Elektronický, V / Hz: Barva Těleso: tmavě šedá (GR) - Elektronický (EB) Rámeček: stříbrošedá Další barvy Akzo Futura nebo RAL k dispozici na vyžádání 2

3 Instalace Montáž na sloup: osový vstup ø 60 / 76 mm (76P) Montáž na sloup: nastavitelné pomocí pantu (76PA) Montáž na výložník: bočníí vstup ø mm (60S) Příslušenství Hlavní použití Doporučená montážní výška: 4 10 m, v závislosti na výběru sloupu a výložníku Montážní konzoly (ZGP430 MBA) Městské, obytné, pěší a nákupní zóny, náměstí, místní komunikace, vedlejší silnice, parky Specifikace Typ CSP431 Světelný zdroj Výbojky: - 1 x MASTER CosmoWhite CPO-TW / PGZ12 / 45 až 140 W - 1 x MASTERColour CDM-T / G12 / 70 až 250 W - 1 x MASTER CityWhite CDO-TT / E27 / 70 W - 1 x MASTER CityWhite CDO-TT / E40 / 100, 140, 150, 250 W - 1 x SON-T/ E27 / 50, 70 W - 1 x SON-T/ E40 / 100, 150, 250 W Kompaktní zářivka: - 1 x MASTER PL-T 4 Pin / GX24q-3 nebo 4 nebo 5* / 32, 42, 57 W - *závisí na výkonu Indukční světlo: - 1 x systém MASTER QL / 55, 85 W Včetně zdroje Ano (K nebo barva světla 728, 830, 840 nebo 942) Ne Předřadník Elektromagnetický (nízkoztrátový), 230 nebo 240 V / 50 Hz: - Indukční Elektronický, V / Hz: - Elektronický (EB) Optika Fasetovaná CT-POT (OR) pro CDO a SON Pro výbojky CosmoPolis (OC) Kryt optiky Zapalovač Volitelné Materiály a povrchové úpravy Barva Instalace Hlavní použití Ploché sklo (FG) Ploché sklo s vrstvou DynaClean (FGD) Polykarbonátová miska (PC) Sériový (SI) Sériový, se samočinným odpojovačem (SS) Semiparalelní, digitální (SND) Semiparalelní (SP) Semiparalelní, se samočinným odpojovačem (ST) Ovladače osvětlení: - Chronosense (CH), spínač ztlumení (SW), fotobuňka/minicell (P3) Těleso: hliník litý pod tlakem Vnitřní součásti: polypropylen vyztužený skelným vláknem Těleso: tmavě šedá (GR) Rámeček: stříbrošedá Další barvy Akzo Futura nebo RAL k dispozici na vyžádání Zavěšení pomocí 34mm trubky s plynovým závitem Doporučená montážní výška: 4 10 m, v závislosti na výběru sloupu a výložníku Městské, obytné, pěší a nákupní zóny, náměstí, místní komunikace, vedlejší silnice, parky Versions CitySoul CGP431 svítidlo městského osvětlení s plochým sklem (FG) CitySoul Mini CGP430 svítidlo městského osvětlení s plochým sklem (FG) 3

4 Versions CitySoul CSP431 závěsné svítidlo městského osvětlení s plochým sklem (FG) Rozměrové výkresy Product A B C D CGP430 CPO-T60W/728 EB II FG GR 60S 171 mm 510 mm 749 mm 400 mm Product A B C D CGP431 CPO-T60W/728 EB II OC FG GR 76P CGP431 CPO-T140W/728 EB II OC FG GR 76P 196 mm 620 mm 754 mm 480 mm 196 mm 620 mm 754 mm 480 mm Product A C D CSP431 CPO-T140W/728 EB II OC FG GR 246 mm 620 mm 480 mm 4

5 Detaily o výrobku Otevírání svítidla Přímý přístup ke světlenému zdroji Přístup k předřadníku Optika CT-POT Konzola Jump Konzola Flip Konzola Morph Konzola Sweep 5

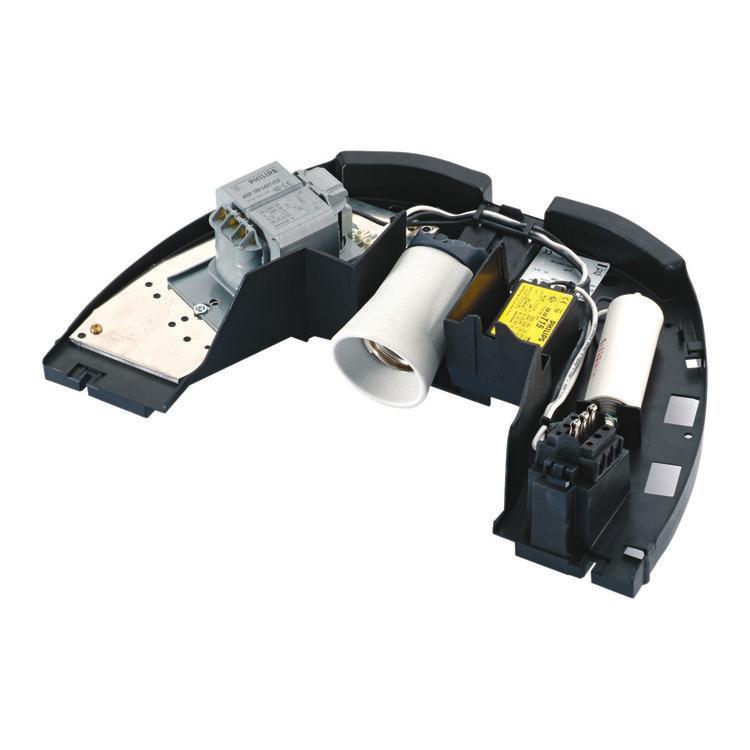

6 Detaily o výrobku Konzola Horizontal Konzola Structural Konzola Natural Plech předřadníku CitySoul s ochranou proti nežádoucímu průniku světla a clonou CitySoul s ochranou proti nežádoucímu průniku světla CitySoul s clonou nežádoucího průniku světla CitySoul CSP431, závěsná verze 6

7 Detaily o výrobku Standardní konzola CitySoul CGP431, standardní verze CitySoul CGP430, mini verze General Information Značka CE CE mark Barva světelného zdroje 728 teplá bílá Typ optického krytu/čoček FG Značka ENEC ENEC mark Předřadník EB Kód řady zdroje CPO-TW Počet světelných zdrojů 1 Typ optiky Optika pro CosmoPolis Approval and Application Order Code Full Product Name Kód ochrany proti mechanickým nárazům CGP431 CPO-T140W/728 EB II OC FG GR 76P IK CGP431 CPO-T60W/728 EB II OC FG GR 76P IK CGP430 CPO-T60W/728 EB II FG GR 60S IK CSP431 CPO-T140W/728 EB II OC FG GR IK08 Mechanical and Housing Barva GR General Information Order Code Full Product Name Příkon zdroje Kód produktové řady CGP431 CPO-T140W/728 EB II OC FG GR 140 W CGP431 76P CGP431 CPO-T60W/728 EB II OC FG GR 76P 60 W CGP431 Order Code Full Product Name Příkon zdroje Kód produktové řady CGP430 CPO-T60W/728 EB II FG GR 60S 60 W CGP CSP431 CPO-T140W/728 EB II OC FG GR 140 W CGP431 7

8 2018 Philips Lighting Holding B.V. Všechna práva vyhrazena. Změna specifikací bez upozornění. Ochranné známky jsou vlastnictvím Philips Lighting Holding B.V. nebo jejich příslušných majitelů , Březen 13 -
