2 Obsah Bezpečnostní pokyny... 3 Popis funkce kolektoru/systému... 4 Využití kolektoru... 4 Umístění solárního systému... 5 Popis montáže... 6 Schéma instalace Náplň kolektoru Vypouštění a plnění kolektoru Montáž teplotního čidla Technické specifikace Údržba... 12

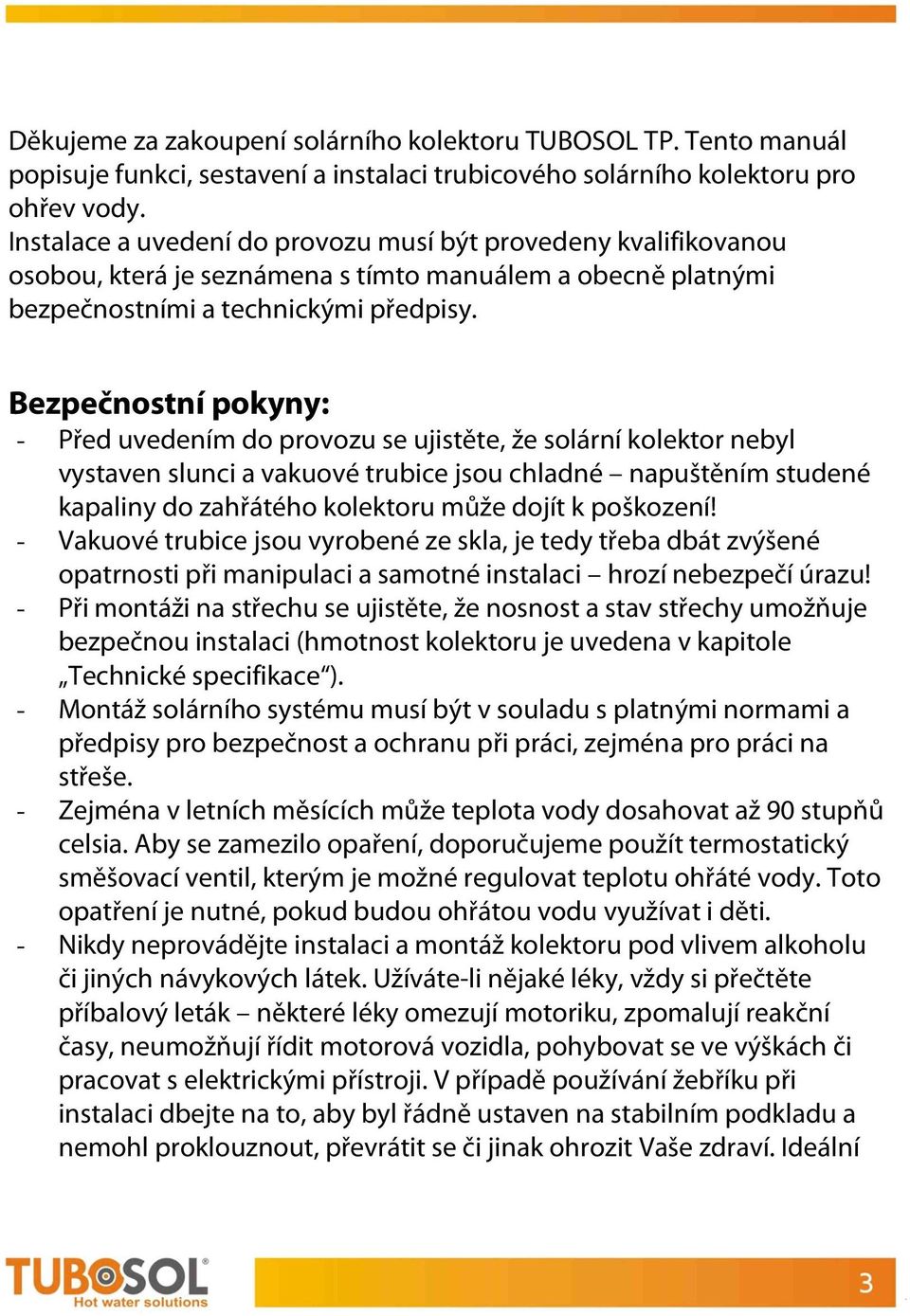

3 Děkujeme za zakoupení solárního kolektoru TUBOSOL TP. Tento manuál popisuje funkci, sestavení a instalaci trubicového solárního kolektoru pro ohřev vody. Instalace a uvedení do provozu musí být provedeny kvalifikovanou osobou, která je seznámena s tímto manuálem a obecně platnými bezpečnostními a technickými předpisy. Bezpečnostní pokyny: - Před uvedením do provozu se ujistěte, že solární kolektor nebyl vystaven slunci a vakuové trubice jsou chladné napuštěním studené kapaliny do zahřátého kolektoru může dojít k poškození! - Vakuové trubice jsou vyrobené ze skla, je tedy třeba dbát zvýšené opatrnosti při manipulaci a samotné instalaci hrozí nebezpečí úrazu! - Při montáži na střechu se ujistěte, že nosnost a stav střechy umožňuje bezpečnou instalaci (hmotnost kolektoru je uvedena v kapitole Technické specifikace ). - Montáž solárního systému musí být v souladu s platnými normami a předpisy pro bezpečnost a ochranu při práci, zejména pro práci na střeše. - Zejména v letních měsících může teplota vody dosahovat až 90 stupňů celsia. Aby se zamezilo opaření, doporučujeme použít termostatický směšovací ventil, kterým je možné regulovat teplotu ohřáté vody. Toto opatření je nutné, pokud budou ohřátou vodu využívat i děti. - Nikdy neprovádějte instalaci a montáž kolektoru pod vlivem alkoholu či jiných návykových látek. Užíváte-li nějaké léky, vždy si přečtěte příbalový leták některé léky omezují motoriku, zpomalují reakční časy, neumožňují řídit motorová vozidla, pohybovat se ve výškách či pracovat s elektrickými přístroji. V případě používání žebříku při instalaci dbejte na to, aby byl řádně ustaven na stabilním podkladu a nemohl proklouznout, převrátit se či jinak ohrozit Vaše zdraví. Ideální

4 sklon žebříku je Vždy si zajistěte bezpečnostní jištění, které nebude závislé na další osobě (připoutání ke krovu, komínu apod.). Popis funkce kolektoru/systému: Tubosol TP je vakuový trubicový solární kolektor využívající technologie heat-pipe. Využití kolektoru: Solární kolektor Tubosol TP je možné využít jak pro celoroční ohřev teplé užitkové vody, tak i pro vytápění bazénu a přitápění.

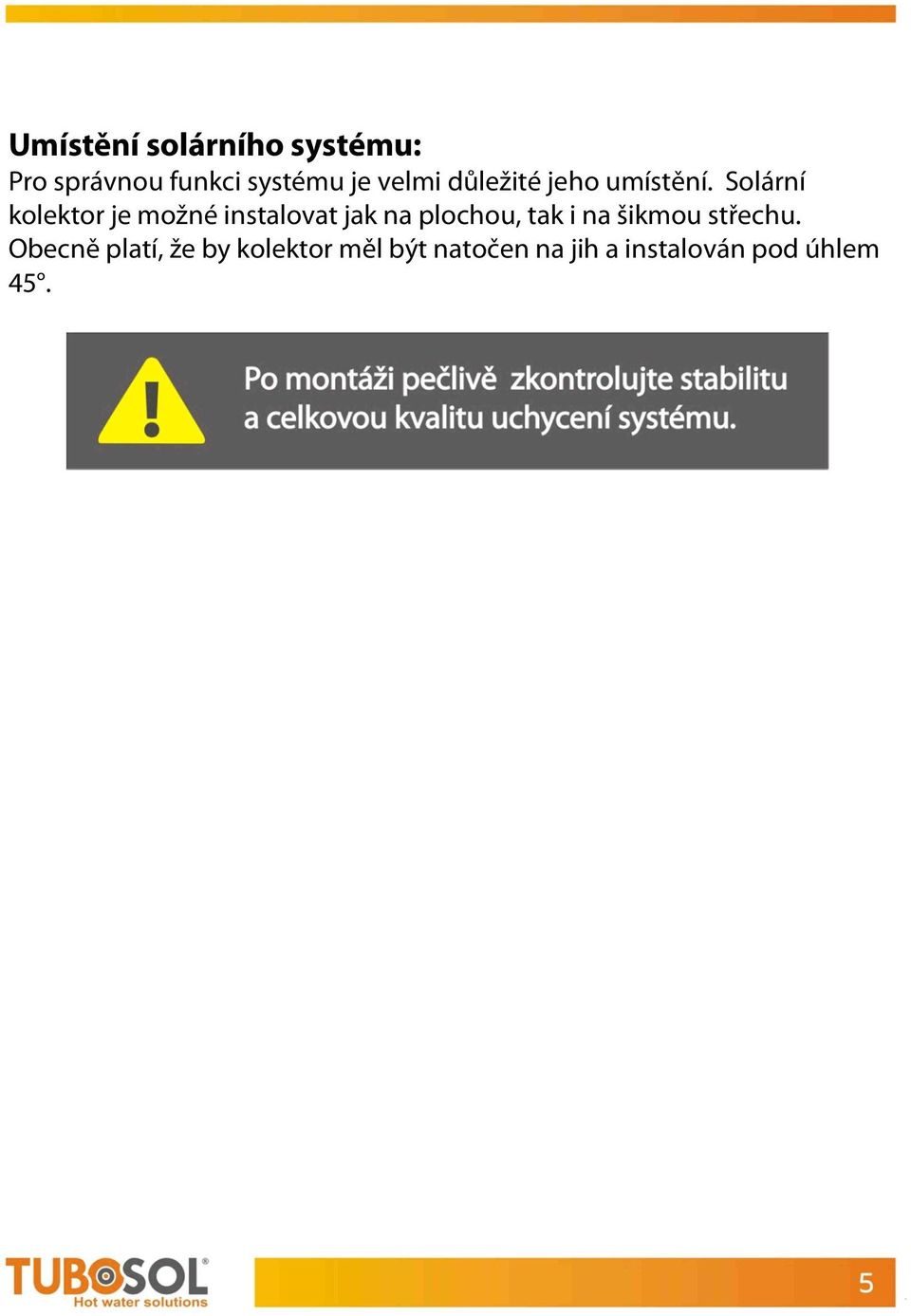

5 Umístění solárního systému: Pro správnou funkci systému je velmi důležité jeho umístění. Solární kolektor je možné instalovat jak na plochou, tak i na šikmou střechu. Obecně platí, že by kolektor měl být natočen na jih a instalován pod úhlem 45.

6 Popis montáže: Před montáží kolektorů je potřebné bezpodmínečně prověřit statickou nosnost střechy. Přitom je nutné věnovat zvláštní pozornost kvalitě dřeva podloží z hlediska trvanlivosti šroubových spojů k připevnění kotvících prvků na montáž kolektorů. Obzvláště v oblastech bohatých na sníh, příp. v oblastech s vysokými rychlostmi větru je požadované prověření celkové konstrukce kolektoru statikem. Přitom je potřebné zohlednit všechny zvláštnosti místa montáže (vítr, tvorba vírů, atd.), které by mohly vést ke zvýšenému zatížení. Napojení kolektoru k potrubí je nutné s využitím tvrdého pájení, nebo pomocí speciálních vysokoteplotních hadic s pancéřovou ochranou. Vlastní montáž provádí autorizovaná montážní firma. Při neodborné montáži hrozí ztráta záruky na kolektor, případně nesprávně fungující systém, který jako takový nebude možné reklamovat pro nižší výkon. Sklon trubicového kolektoru by měl být minimálně 2 cm. To znamená, že nižší bod kolektoru má být na straně vstupu kapaliny do kolektoru. Naopak, výstup kolektoru má být položen minimálně o 2 cm výše. Sklon potrubí musí směřovat vzhůru do nejvyššího místa, kde musí být umístěn odvzdušňovací ventil. Propojovací potrubí musí být spádováno tak, aby nedošlo k tvorbě vzduchových kapes. Nosnou konstrukci s kolektory a propojovací potrubí je nutno uzemnit k ochraně před atmosférickou elektřinou dle platných norem a předpisů. Prostupy střešní krytinou zatmelte vhodným silikonovým tmelem. (Použijte prostupové tašky). Při montáži kolektorů nezapomeňte na kabelové propojení teplotního čidla na kolektoru s řídicí jednotkou (regulací).

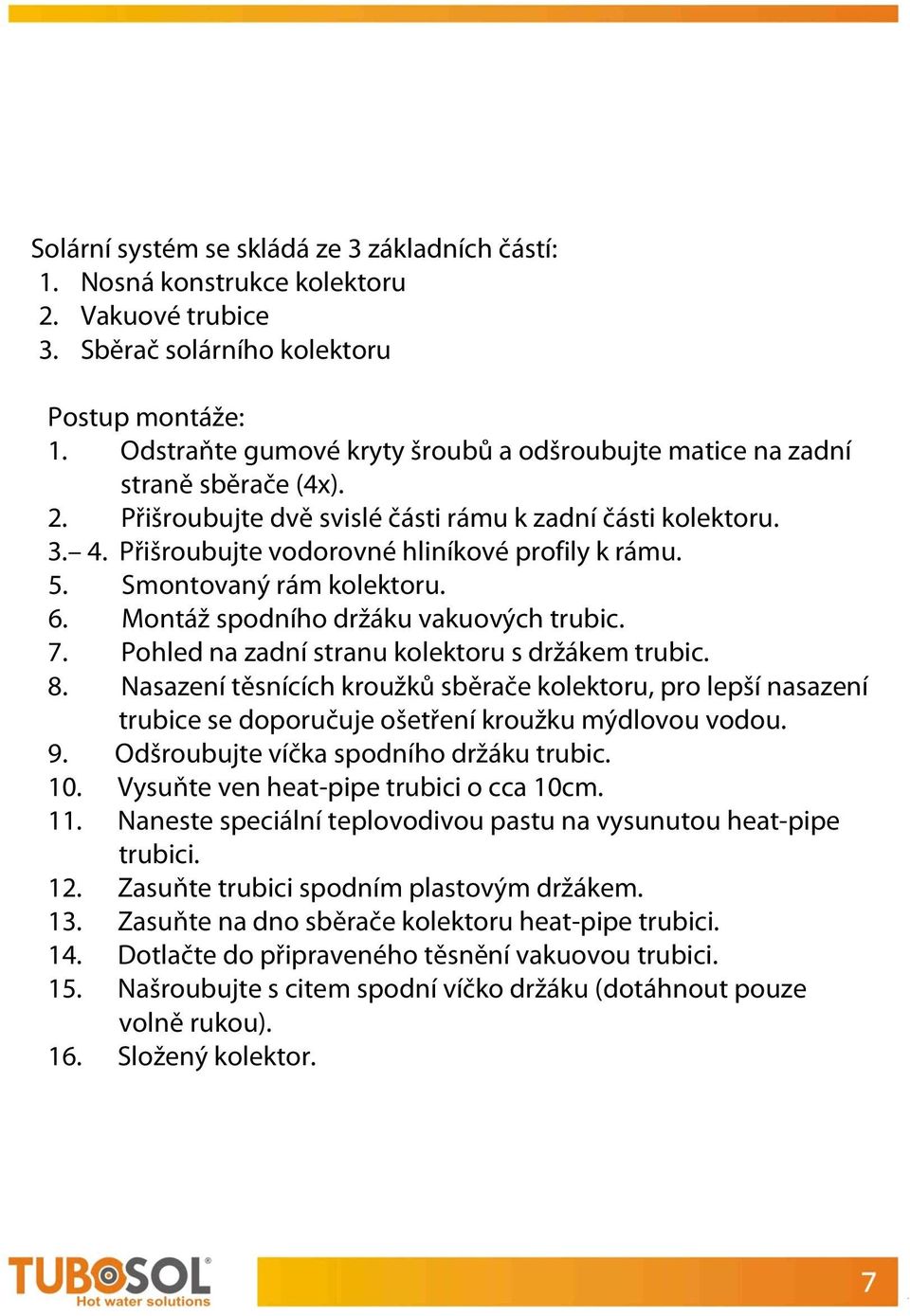

7 Solární systém se skládá ze 3 základních částí: 1. Nosná konstrukce kolektoru 2. Vakuové trubice 3. Sběrač solárního kolektoru Postup montáže: 1. Odstraňte gumové kryty šroubů a odšroubujte matice na zadní straně sběrače (4x). 2. Přišroubujte dvě svislé části rámu k zadní části kolektoru Přišroubujte vodorovné hliníkové profily k rámu. 5. Smontovaný rám kolektoru. 6. Montáž spodního držáku vakuových trubic. 7. Pohled na zadní stranu kolektoru s držákem trubic. 8. Nasazení těsnících kroužků sběrače kolektoru, pro lepší nasazení trubice se doporučuje ošetření kroužku mýdlovou vodou. 9. Odšroubujte víčka spodního držáku trubic. 10. Vysuňte ven heat-pipe trubici o cca 10cm. 11. Naneste speciální teplovodivou pastu na vysunutou heat-pipe trubici. 12. Zasuňte trubici spodním plastovým držákem. 13. Zasuňte na dno sběrače kolektoru heat-pipe trubici. 14. Dotlačte do připraveného těsnění vakuovou trubici. 15. Našroubujte s citem spodní víčko držáku (dotáhnout pouze volně rukou). 16. Složený kolektor.

8

9

10 Schéma instalace: Schéma jednouchého systému k ohřevu TUV (popř. k přitápění):

11 Náplň kolektoru: Je nutné použít jen předepsané teplonosné médium. Nesmí se používat směs na bázi ethylenglykolu (chladící kapalina do motoru automobilu). Všechny použité látky musí být v přírodě rozložitelné. Vypouštění a plnění kolektoru: Z bezpečnostních důvodů se plnění vykonává v období bez slunečního svitu, nebo když jsou kolektory zakryté. Nehrozí tak opaření a popálení teplonosným médiem či samotným kolektorem. Montáž teplotního čidla: Čidlo teploty je třeba namontovat do jímky posledního (nejteplejšího) kolektoru v poli kolektorů. Aby se zaručil optimální kontakt, je vhodné otvor mezi jímkou a čidlem vyplnit tepelně vodivou pastou. Na montáž se smí použít jen čidla vyrobená z materiálů s odpovídající teplotní stálostí až do 280 C. Části, které musí odolávat teplotám do 280 C: prvek čidla, kontaktní pasta, kabel, těsnící materiály, izolace.

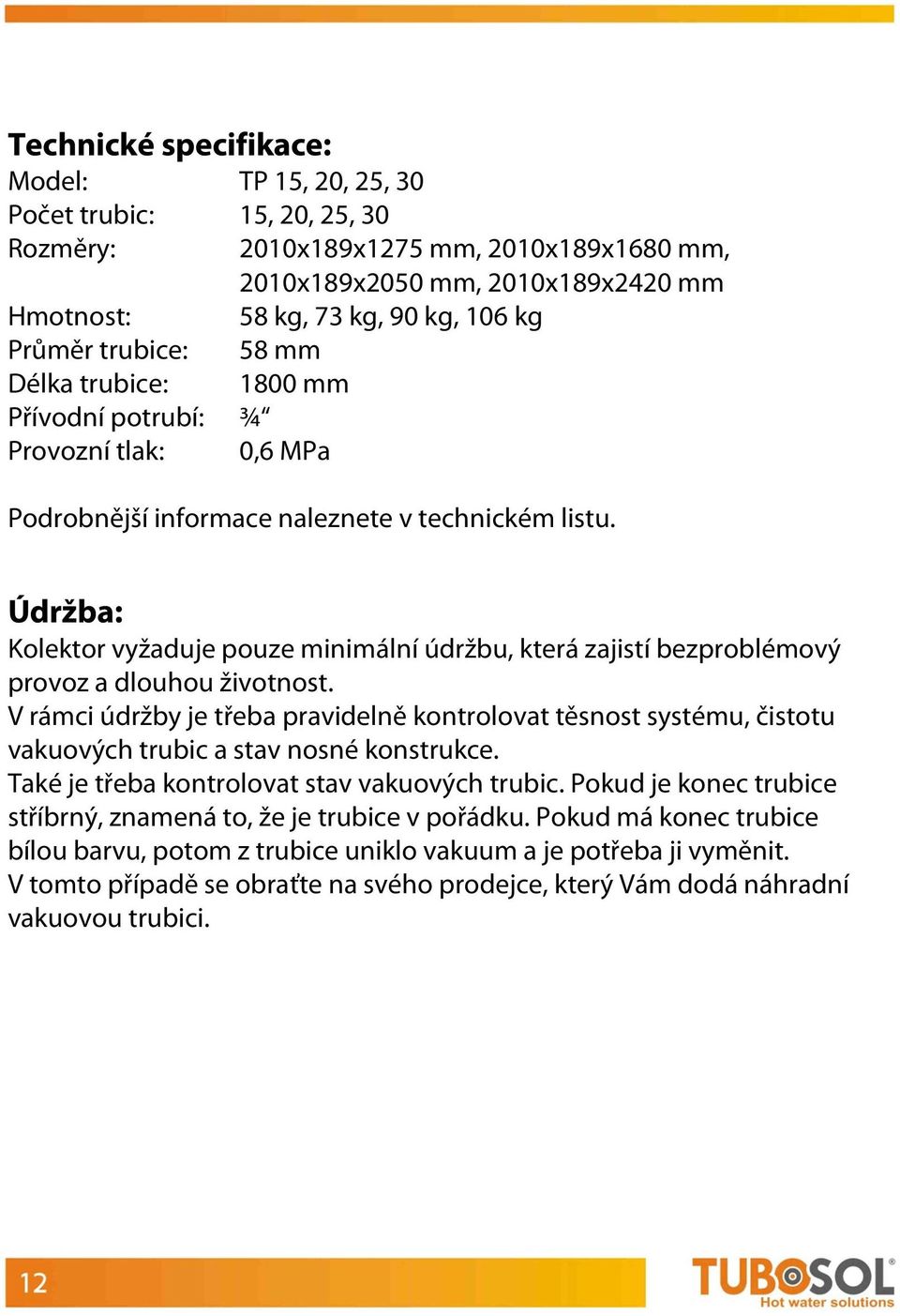

12 Technické specifikace: Model: TP 15, 20, 25, 30 Počet trubic: 15, 20, 25, 30 Rozměry: 2010x189x1275 mm, 2010x189x1680 mm, 2010x189x2050 mm, 2010x189x2420 mm Hmotnost: 58 kg, 73 kg, 90 kg, 106 kg Průměr trubice: 58 mm Délka trubice: 1800 mm Přívodní potrubí: ¾ Provozní tlak: 0,6 MPa Podrobnější informace naleznete v technickém listu. Údržba: Kolektor vyžaduje pouze minimální údržbu, která zajistí bezproblémový provoz a dlouhou životnost. V rámci údržby je třeba pravidelně kontrolovat těsnost systému, čistotu vakuových trubic a stav nosné konstrukce. Také je třeba kontrolovat stav vakuových trubic. Pokud je konec trubice stříbrný, znamená to, že je trubice v pořádku. Pokud má konec trubice bílou barvu, potom z trubice uniklo vakuum a je potřeba ji vyměnit. V tomto případě se obraťte na svého prodejce, který Vám dodá náhradní vakuovou trubici.
