1 KANALIZAČNÍ PŘÍPOJKA VNITROPODNIKOVÁ INSTRUKCE K JEDNOTNÉMU PROVÁDĚNÍ VODOVODY A KANALIZACE VYŠKOV, A.S VYŠKOV, BRNĚNSKÁ 410/13 version

2 Základní pojmy ke kanalizační přípojce ( 3 zákona 274/2001 Sb. O vodovodech a kanalizacích pro veřejnou potřebu ) 1. Kanalizační přípojka je samostatnou stavbou tvořenou úsekem potrubí od vyústění vnitřní kanalizace stavby nebo odvodnění pozemku k zaústění do stokové sítě (veřejného kanalizačního řadu). Kanalizační přípojka není vodním dílem ( 3, zákona 274/2001 Sb., O vodovodech a kanalizacích). Pro každou nemovitost se zásadně zřizuje samostatná kanalizační přípojka. 2. Vlastníkem kanalizační přípojky je vlastník pozemku nebo stavby připojené na kanalizaci, neprokáže-li se opak. 3. Vlastník kanalizační přípojky je povinen zajistit, aby kanalizační přípojka byla provedena jako vodotěsná a tak, aby nedošlo ke zmenšení průtočného profilu stoky (kanalizace pro veřejnou potřebu), do které je přípojka zaústěna. 4. Kanalizační přípojku pořizuje na své náklady odběratel, není-li dohodnuto jinak; vlastníkem přípojky je osoba, která na své náklady přípojku pořídila. 5. Obec může v přenesené působnosti rozhodnutím uložit vlastníkům stavebního pozemku nebo staveb, na kterých vznikají nebo mohou vznikat odpadní vody, povinnost připojit se na kanalizaci v případech, kdy je to technicky možné. Zásady likvidace dešťových vod (vyhláška 501/2006 Sb. o obecných požadavcích na využívání území, část třetí, hlava I, 20, odst. 5, odrážka c)) vsakování nebo odvádění srážkových vod ze zastavěných ploch nebo zpevněných ploch, pokud se neplánuje jejich jiné využití; přitom musí být řešeno 1. přednostně jejich vsakování, v případě jejich možného smísení se závadnými látkami umístění zařízení k jejich zachycení, není-li možné vsakování, 2. jejich zadržování a regulované odvádění oddílnou kanalizací k odvádění srážkových vod do vod povrchových, v případě jejich možného smísení se závadnými látkami umístění zařízení k jejich zachycení, nebo 3. není-li možné oddělené odvádění do vod povrchových, pak jejich regulované vypouštění do jednotné kanalizace. Zásady provádění kanalizační přípojky 1. Každá nemovitost napojená na stokovou síť musí mít samostatnou (jedinou) domovní kanalizační přípojku. 2. Nejmenší jmenovitá světlost potrubí kanalizační přípojky je DN 150. Při jmenovité světlosti kanalizační přípojky větší než DN 200 je nutno projekt doložit hydrotechnickým výpočtem. 3. Nejmenší dovolený sklon (stoupající sklon směrem od kanalizačního řadu ke stavebnímu pozemku nebo objektu) kanalizační přípojky jmenovité světlosti DN 150 je 2% a DN 200 je 1%. Největší dovolený sklon kanalizační přípojky je 40%. Při větším sklonu kanalizační přípojky se postupuje dle ČSN Stokové sítě a kanalizační přípojky. 4. Trasa přípojky má být pokud možno co nejkratší, v jednotném sklonu, v přímé trase (bez zbytečných lomů) a kolmá na veřejný kanalizační řad (mimo napojovacího oblouku). 5. Materiál kanalizační přípojky se musí volit podle účelu a plánované životnosti. Musí být vodotěsný, bezpečně odolný proti mechanickým, chemickým, biologickým a jiným vlivům odpadních vod a proti agresivním účinkům okolního prostředí.

3 6. Napojení kanalizační přípojky na kanalizační řad se provádí (ČSN Stokové sítě a kanalizační přípojky ): a) využitím stávající předem vysazené odbočky na kanalizačním řadu b) navrtávkou (na kanalizační stoku v úseku mezi revizními šachtami) do osy kanalizačního potrubí s osazením příslušné odbočné tvarovky c) navrtávkou do revizní šachty a to do úrovně podesty s provedením příslušné úpravy podesty revizní šachty (keramický nebo čedičový obklad, žlábek), případně dle předem projednaného technického řešení napojení s VaK Vyškov, a.s.. 7. Revizní šachta nebo čistící tvarovka se na kanalizační přípojce umístí: a) revizní šachta na pozemku vlastníka (dovolí-li to prostorové uspořádání), nejdále však 2,0 m od hranice pozemku. Možnost typizované plastové revizní šachty b) čistící kus - v půdorysu objektu a to: o o v podlaze (v šachtě) nad podlahou nejdále však 2,0 m od vnější zdi a to v případě není-li možno na stavebním pozemku nebo před objektem vybudovat na kanalizační přípojce revizní šachtu. 8. V případě možného ohrožení stavebního pozemku nebo objektů zpětným vzdutím odpadních vod (při přívalovém dešti) v kanalizačním řadu je nutno na kanalizační přípojce osadit zpětnou klapku 9. zpětná klapka se na kanalizační přípojce umístí: a) revizní šachta b) v půdorysu objektu v podlaze (v šachtě) nad podlahou Napojení dešťových svodů na kanalizační přípojku se v případě osazení zpětné klapky provede mezi kanalizační řad a zpětnou klapku 10. Doporučené ochranné pásmo kanalizační přípojky je min. 0,75 m od pláště potrubí na obě strany. Ochranné pásmo musí být přístupné a nesmí být zastavěné ani osázené stromy, nesmí se v něm zřizovat skládky, aby bylo možno přípojku opravit. Příklad ochranného pásma kanalizační přípojky

4 Projektová dokumentace v případě dokumentace pro stavební povolení jednoduchou technickou zprávu s popisem kanalizační přípojky, tj. návrhem dimenze přípojky, uvedením materiálu kanalizační přípojky včetně uvedení typu odbočné tvarovky. Dále pak s uvedením množství a druhu vypouštěných odpadních vod do veřejné kanalizační stoky. situaci širších vztahů (např. katastrální mapa v M 1:2880 apod.) s vyznačením připojovaného pozemku či nemovitosti přehlednou situaci s vyznačením kanalizační přípojky, místem jejího napojení na kanalizaci pro veřejnou potřebu, zakreslením ostatních inženýrských sítí (dle ČSN ). Dále pak zakreslením umístění revizní šachty, případně čistící tvarovky na kanalizační přípojce. kladečské schéma, podélný profil kanalizační přípojky s uvedením světlosti kanalizační přípojky a kanalizace pro veřejnou potřebu, materiálu, délky a sklonu potrubí kanalizační přípojky, detail napojení kanalizační přípojky na kanalizační řad, vzor výkopu pro provedení navrtávky a osazení odbočné tvarovky z kanalizačního řadu v případě dokumentace pro územní souhlas a ohlášení stavby jednoduchou technickou zprávu s popisem kanalizační přípojky, tj. návrhem dimenze přípojky, uvedením materiálu kanalizační přípojky včetně uvedení typu odbočné tvarovky, zapracovanými základními podmínkami VaK Vyškov, a.s. ke zřízení kanalizační přípojky (uvedeny dále v textu této instrukce). Dále pak s uvedením množství a druhu vypouštěných odpadních vod do veřejné kanalizační stoky. situaci širších vztahů (např. katastrální mapa v M 1:2880 apod.) s vyznačením připojovaného pozemku či nemovitosti přehlednou situaci s vyznačením kanalizační přípojky, místem jejího napojení na kanalizaci pro veřejnou potřebu, zakreslením ostatních inženýrských sítí a jejich přípojek včetně okótování jejich vzdáleností (dle ČSN ). Dále pak zakreslením umístění revizní šachty, případně čistící tvarovky na kanalizační přípojce. kladečské schéma, podélný profil kanalizační přípojky s uvedením světlosti kanalizační přípojky a kanalizace pro veřejnou potřebu, materiálu, délky a sklonu potrubí kanalizační přípojky, detail napojení kanalizační přípojky na kanalizační řad, vzor výkopu pro provedení navrtávky a osazení odbočné tvarovky z kanalizačního řadu

5 základní podmínky VaK Vyškov, a.s. ke zřízení nové kanalizační přípojky: na základě ohlášení stavby u místně příslušného stavebního úřadu na předmětnou stavbu investor stavby u VaK Vyškov, a.s. (* nutno uvést kontakt na místně příslušné provozní středisko VaK Vyškov, a.s. působící v lokalitě stavby) podá žádost o zřízení kanalizační přípojky a uzavře smlouvu o odvádění odpadních vod kanalizací pro veřejnou potřebu. před zahájením stavebních prací objedná investor (stavebník) u VaK Vyškov, a.s. (* nutno uvést kontakt na místně příslušné provozní středisko VaK Vyškov, a.s. působící v lokalitě stavby a to jak pro vodovod tak i kanalizaci) provedení vytýčení všech zařízení v majetku a provozování VaK Vyškov, a.s. v místě předmětné stavby. Zákres inž. sítí v majetku a provozování VaK Vyškov, a.s. je v projektové dokumentaci pouze informativní stavebníkem bude předem proveden výkop (tj. pro provádění odbočení kanalizační přípojky v místě napojení a uložení potrubí) v souladu s instrukcí VaK Vyškov, a.s. (vzor výkopu součástí projektovou dokumentací). napojení kanalizační přípojky na kanalizaci pro veřejnou potřebu bude provedeno navrtávkou s osazením příslušné odbočné tvarovky. Provedení navrtávky (v předem investorem připraveném výkopu), vysazení odbočné tvarovky provádí VaK Vyškov, a.s. (* nutno uvést kontakt na místně příslušné provozní středisko VaK Vyškov, a.s. působící v lokalitě stavby). Investor, resp. zhotovitel stavby nesmí samostatně provádět jakýkoliv zásah do kanalizace pro veřejnou potřebu. UPOZORŇENÍ: projektová dokumentace musí obsahovat veškeré náležitosti v plném rozsahu podmínek této instrukce. V opačném případě nelze vydat závazné stanovisko pro účely územního souhlasu (následně ohlášení stavby) a nebo pro účely stavebního povolení kontakty na místně příslušné provozní středisko VaK Vyškov, a.s. musí být v projektové dokumentaci uvedeny. Tyto lze získat u technika VaK Vyškov, a.s.

6 Postup při zřizování nové kanalizační přípojky 1. U technika VaK Vyškov, a.s. si zájemce o novou kanalizační přípojku předběžně ověří zda je možno nemovitost (pozemek) napojit na kanalizační řad pro veřejnou potřebu a získá informace o požadavcích na zpracování projektové dokumentace. 2. Stavebník si na vlastní náklady zajistí projektovou dokumentaci u projektanta dle vlastního výběru, který provede vypracování projektové dokumentace v plném rozsahu dle instrukce VaK Vyškov, a. s. (instrukce k jednotnému provádění kanalizačních přípojek) a v souladu s platnou legislativou. 3. Zpracovanou projektovou dokumentaci je nutno předložit ke kontrole a odsouhlasení VaK Vyškov, a.s.. 4. Se schválenou projektovou dokumentací si stavebník zajistí vydání ohlášení stavby nebo stavebního povolení příslušného stavebního úřadu. 5. Na základě ohlášení stavby nebo pravomocného stavebního povolení na předmětnou stavbu bude mezi investorem kanalizační přípojky (resp. vlastníkem připojované nemovitosti) a VaK Vyškov, a.s. uzavřena Smlouva o odvádění odpadních vod kanalizací pro veřejnou potřebu ( 8, odst. 5, zákona č. 274/2001 Sb. O vodovodech a kanalizacích pro veřejnou potřebu v platném znění). 6. Investor stavby si před zahájením stavebních prací u VaK Vyškov, a.s. (u místně příslušných provozních středisek): objedná provedení vytýčení všech zařízení v majetku a provozování VaK Vyškov, a.s. v místě předmětné stavby. objedná provedení navrtávky a osazení příslušné odbočné tvarovky pro možnost napojení kanalizační přípojky. Pokládku kanalizační přípojky zajistí stavebník na vlastní náklady u odborné firmy. 7. Před zřízením vlastní navrtávky a kanalizační přípojky investor stavby zajistí provedení zemních prací (dle vzoru této instrukce vzor výkopu musí být součástí projektové dokumentace). 8. Po zajištění stavební připravenosti (tj. provedení zemních prací) investor stavby přizve VaK Vyškov, a.s. (místně příslušné provozní středisko) k provedení navrtávky, osazení odbočné tvarovky, do které bude provedeno napojení vlastní kanalizační přípojky. Investor, resp. zhotovitel stavby nesmí samostatně provádět jakýkoliv zásah do kanalizace pro veřejnou potřebu. Náklady spojené s provedením kanalizační přípojky jdou v plné výši na vrub investora kanalizační přípojky. 9. Před zasypáním hotové kanalizační přípojky přizve investor, příp. dodavatel stavby pracovníka VaK Vyškov, a.s. (místně příslušného provozního střediska) ke kontrole provedení kanalizační přípojky a zakreslení jejího skutečného provedení do Listu kanalizační přípojky.

7 Vzor výkopu pro provedení navrtávky a osazení odbočné tvarovky z kanalizačního řadu UPOZORŇENÍ: v případě nebude-li možno provést výkop dle vzoru (např. obetonování trouby, aj.) je nutno dohodnout způsob výkopu s příslušným provozním střediskem VaK Vyškov, a.s.

8 Konstrukce přípojky 1. Schéma pro případ revizní šachty 2. Schéma pro případ čistící tvarovky v půdorysu objektu v podlaze 3. Schéma pro případ čistící tvarovky v půdorysu objektu nad podlahou UPOZORNĚNÍ: kladečské schéma č. 2. a 3. pouze v případě, není-li možno na kanalizační přípojce zřídit revizní šachtu

9 Typy odboček odbočka pro dodatečné napojení na trouby s tenkou až středně-silnou stěnou horní díl s integrovaným kulovým kloubem závitová matice distanční kroužek spodní díl s těsnící manžetou montáž: do předvrtaného otvoru se osadí spodní díl odbočky, na nějž se nasadí distanční kroužek a fixuje se dotažením závitové matice. Následně se zašroubuje horní díl odbočky. odbočka pro dodatečné napojení na trouby se silnou stěnou závitová matice distanční kroužek spodní díl s těsnící manžetou montáž: do předvrtaného otvoru se osadí spodní díl odbočky, na nějž se nasadí distanční kroužek a fixuje se dotažením závitové matice. UPOZORNĚNÍ: v případě neumožní-li druh konstrukce kanalizační stoky (např. zděná stoka) použití výše uvedených odbočných tvarovek, je nutno způsob napojení předem konzultovat s příslušným provozním střediskem VaK Vyškov, a.s.

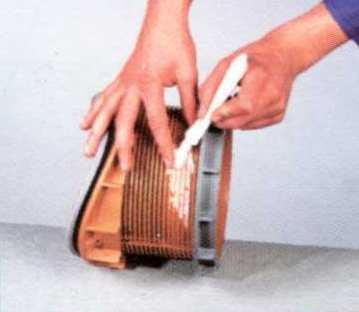

10 Pokyny pro montáž odbočky odbočka pro dodatečné napojení na trouby s tenkou až středně-silnou stěnou 1. krok v místě budoucího otvoru ve stávající kanalizační troubě je pomocí vrtací korunky předvrtán otvor pod úhlem 90 O k ose trouby. Pomocí vhodného prostředku zbavit hrany vyvrtaného otvoru ostřin a zevnitř i zvenčí 1. krok spodní díl odbočky vložit do otvoru a vtlačit jej dovnitř. Na těsnění spodního dílu nenanášet žádný kluzký prostředek! 3. krok poté spodní díl otočit uvnitř trouby tak, aby tvar sedla s těsněním přesně kopíroval poloměr trouby a vytáhnout jej skrz otvor ven nadoraz a zajistit jej proti zpětnému pohybu jistícími klipsami (viz. šipka) 4. krok na spodní díl odbočky nasadit distanční kroužek. Ten musí být přesně zasazen do vodící drážky na spodním dílu. 5. krok po vycentrování odbočky v otvoru tak, aby vznikla uvnitř kanalizační trouby těsná spára natřít závitovou matici kluzkým prostředkem. Nasadit ji na spodní díl, rukou provést nadzdvižení spodního dílu aby se sedlo přitlačilo na vnitřní stěnu trouby a závitovou matici pevně dotáhnout (nejdříve rukou, posléze závitovým klíčem). 6. krok natřít závit horního dílu kluzkým prostředkem a zašroubovat jej do spodního dílu odbočky (nejdříve rukou, posléze závitovým klíčem) UPOZORNĚNÍ: práce spojené s instalací odbočky (navrtávka a osazení odbočky) smí provádět pouze pracovníci VaK Vyškov, a.s., případně firma pověřená naší společností!

11 odbočka pro dodatečné napojení na trouby se silnou stěnou 1. krok v místě budoucího otvoru ve stávající kanalizační troubě je pomocí vrtací korunky předvrtán otvor pod úhlem 90 O k ose trouby. Povrch otvoru je třeba překontrolovat, zda nemá vadná místa, a popř. je potřeba jej opravit 2. krok nasadit distanční kroužek. Těsnící manžetu a závit odbočné tvarovky namazat kluzkým prostředkem. Nasadit závitovou matici. 3. krok povytáhnout distanční kroužek a odbočnou tvarovku vtlačit do otvoru 4. krok poté spodní díl otočit uvnitř trouby tak, aby tvar sedla s těsněním přesně kopíroval poloměr trouby 5. krok závitovou matici pevně dotáhnout závitovým klíčem, aby těsnění mezi troubou a sedlem odbočky bylo pevně stlačené. Do otvoru na distančním kroužku vtlačit pryskyřicový tmel. Přebytečný tmel odstranit. UPOZORNĚNÍ: práce spojené s instalací odbočky (navrtávka a osazení odbočky) smí provádět pouze pracovníci VaK Vyškov, a.s., případně firma pověřená naší společností!
