Všeobecné pokyny a příklady pokládání izolačních systémů LINITHERM pod krokvemi

Rozměr: px
Začít zobrazení ze stránky:

Download "Všeobecné pokyny a příklady pokládání izolačních systémů LINITHERM pod krokvemi"

Transkript

1 Izolace pod krokvemi Všeobecné pokyny a příklady pokládání izolačních systémů LINITHERM pod krokvemi Ůvod I-V Všeobecné pokyny pro pokládku při vnitřni výstavbě I-A Vzduchotěsnost I-AS 1 Hřeben, zakrytý hřeben I-F, I-FV 2 Strop podkrovních místností I-KD 3 Stěna I-O 4 Okap I-T 5 Stěna I-TW 6 Střešní okno I-Dff 7 Odsávací trubka I-DR 8 Komín I-K LINITHERM PAL GF I-GF LINITHERM PAL GKL I-IL LINITHERM GFL I-IL

2 LINITHERM I-V Ůvod Dodávka Izolační materiály LINITHERM se dodávají na paletách. Při vykládce jakoži při dopravě na stavbě se s nimi musí pracovat patřičně opatrně. Při všech pracích (pokládání materiálů atd.) se musí dbát na to, aby nedošlo k jejich poškození. Desky je nutno při skladování, dopravě a montáži chránit proti provlhnutí. Bezečnostní ustanovení Zásady techniky stavby Příslušenství Nářadí Zásady Musí se dodržovat bezpečnostní ustanovení pro práci na staveništích. LINITHERM jsou velmi hodnotné výrobky pro nejrůznější řešení izolací. Desky se vyrábějí na moderních výrobních zařízeních v kvalitativně nadstandardním, bezvadném stavu. Pro dosažení optimálního tepelně izolačního řešení je nutné odborné položení desek. Naše technická doporučení pro pokládání jsou zjednodušené informace pro kupující a uživatele. Jsou nezávazná a nečiní si nárok na zásadní platnost, ani nezakládají nárok na záruční plnění. Každá budova má jiné výchozí podmínky, a proto je nutno postupovat podle specifik budovy a zásad techniky stavby. Pro odborné položení nabízíme patřičnš vhodné díly příslušenství: např. připojovací manžety LINITHERM, šrouby Troko, vypěňovací hmotu, atd. K pokládání izolačních systémů LINITHERM je zapotřebí jen málo nářadí a je zpravidla na každé stavbě k dispozici. Vhodnými nástroji jsou: okružní pila, pilka ocaska, aku-šroubovák, zednická latˇ s vodováhou, sponkovač. Zásadně je nutno při pokládání desek LINITHERM resp. před jejich pokládáním respektovat následující body: Desky se musí k sobě naplno sesadit jak podélnou, tak i úzkou stranou, aby vznikla celoplošná, homogenní tepelně izolační vrstva. Poškození je nutno odborně opravit (např. vypěněním, tmelením,.) Desky pro izolaci pod krokvemi se zpravidla pokládají podélně, rovnoběžně s okapem, řada po řadě, odshora (od hřebene) dolů (k okapu), ve spoji na styku přesazeně. Pozor: Poslední desku zasunout u tupého úhlu. V jednotlivých případech se mohou desky pokládat také shora (od hřebene) dolů (k okapu) (např. při zakryté hřebenové vaznici, průběžném trámoví úžlabí). Směrově přesneˇ vyrovnané položení u první řady usnadňuje zhotovení vrstev následujících. Při započetí pokládání izolačních desek LINITHERM by měly být ukončeny předcházející práce (např. omítka stěn, vsazení izolace mezi sousedící krokve, atd.). Na následujících stránkách jsou vyobrazeny různé detaily řešení. Naše návrhy přinášejí jen omezený výběr, zásadně je však nutno dodržet projektovaná řešení, resp. zásady odborné práce. Možnosti pokládky LINITHERM je možno pokládat různými způsoby: Pokládka izolačních systémů LINITHERM přímo pod krokve: Díky vysoké pevnosti v tlaku a tuhosti izolačních systémů LINITHERM se mohou desky pokládat přímo pod krokve. Pokládka izolačních systémů LINITHERM na stávající obložení v místnosti (např. při asanaci): Stávající tepelná izolace se musí prověřit z hlediska funkční schopnosti, případneˇ je nutno ze stavebně-fyzikálního hlediska prošetřit celou stavbu. Pokud není stávající vnitřní konstrukce vhodná jako nosná, měly by být elementy upevněny v krokvích.

3 Všeobecné pokyny pro pokládání I-A Montáž by se měla provádět zásadně v suchém stavu, po vysušení stavební vlhkosti. Maximální rozteč krokví činí 87 cm. Upevnění břemen (např. svítidel) se provádí do krokví. Vzduchotěsná připojení k deskám se provádějí předem, prostřednictvím napojovací manžety LINITHERM (viz I-AS). Desky jsou vzduchotěsné díky svěrnému lisovanému spojení N+F a zatmelení v ploše. U styků pod úkosem se zatmelí papírový pásek pro zakrytí spáry. (viz např. I-KD, I-FV, I-TW). Stavební vlhkost Rozteč krokví Zatížení Vytvoření vzduchotěsnosti u LINITHERM PAL GK Pokud se elementy prorážejí, pak je nutno procházející prvky patřičneˇ vzduchotěsně na izolační desky napojit (vzduchotěsné zásuvky pro duté stěny, kabelové manžety,, viz též I-DR). Po kontrole rovinnosti vnitřní konstrukce (krokví resp. stávajícího obložení) a po osazení napojovací manžety lze provádět pokládku desek. První desky se upraví a vyrovná. Připevnění se provádí na každou krokev, vždy doprostřed krokve a 8 cm od okraje izolační desky šrouby LINITHERM Troko. Hloubka zašroubování do krokví činí ca 40 mm. Při pokládání přímo pod krokvemi se obvykle používají následující šrouby: Troko 5,1 x 90 pro LINITHERM PAL GK 39,5 mm, Troko 5,1 x 90 pro LINITHERM PAL GK 49,5 mm, Troko 5,1 x 110 pro LINITHERM PAL GK 69,5 mm. Pokládka/Přišroubování LINITHERM PAL GK Po připevnění první desky se přisadí desky následující, naplno se nasunou do příčného styku předchozí desky a přišroubují se. Je přitom nutno dbát na to, aby vznikla rovná hrana (v zákrytu) pro napojení další řady desek. Na konci první řady se poslední deska zakrátí na délku, přisadí a namontuje. Vzniklý odřezek se použje jako počáteční deska pro další řadu (nekonečná pokládka). Pozor: Příčný styk musí být přesazen minimálně o 30 cm. Je nutno se vyvarovat více po sobě jdoucích příčných styků v jednom krokvovém poli. Po osazení a umísteˇní poslední řady desek se dutiny spojovacích spár vypění. Po vytvrzení pěny je možno přečnívající zbytky pěny odříznout. Spára by měla být otevřená v tlouštˇce sádrokartonové desky pro tmelení. Následně se způsobem obvyklým u sádrokartonových desek zatmelí napojení, spáry a hlavy šroubů. Pokud se později budou desky omítat nebo natírat, je nutno zapracovat krycí pásky (papírové pásky pro zakrytí spár). Nakonec se po celém obvodu odřízne přesahující napojovací manžeta a napojení stavebních dílů se trvale pružně vyspáruje (akrylem) pro nátěr/tapetování. Upozornění: Jelikož střešní/dřevěná konstrukce je v důsledku zatížení větrem a sněhem a deformací krokví/trámů vystavena jistým napětím, nelze úplně vyloučit vznik trhlin. Při pokládání desek LINITHERM PAL GF, PAL 2 a elementů LINITHERM s integrovaným latˇováním respektujte naše speciální pokyny pro pokládku těchto výrobků. LINITHERM PAL GF, PAL 2 LINITHERM desky s integrovaným latˇováním

4 LINITHERM I-AS Vytvoření vzduchotěsnosti napojovací manžetou LINITHERM Na výkresech 1 6 je znázorněno vytvoření vzduchotěsnosti na příkladu připojení izolačního systému LINITHERM PAL GK ke štítové zdi. Předpokladem je vzduchotěsně omítnuté zdivo. 1. Přisponkujte přesahující konec napojovací manžety LINITHERM. Předkomprimovaný pásek směřuje do místnosti. Na omítnuté zdivo naneste housenku lepidla. 2. Napojovací manžetu LINITHERM přitlačte k housence lepidla. Vytvoření smyček může zachytit případné pohyby stavby. Napojovací manžety se v rozích místnosti a na stycích spolu slepí. krokve nanťst housenku lepidla sponky napojovací manžta napojovací manžetu LINITHERM přitlačte na housenku lepidla tloušt ka 3. Elementy LINITHERM PAL GK se připevní šrouby Troko na krokve. Dutiny se vypění. 4. Po vytvrzení pěny mohou být přesahující zbytky odříznuty. Spára by měla být otevřená v tlouštˇce sádrokartonové desky. Připojení se následně vytmelí. šrouby LINITHERM Troko spáru vytmelit (tmel vhodný pro sádrokartonové desky) 5. Jakmile tmel zatvrdne, může se přesahující napojovací manžeta odříznout. 6. Napojení se vystříká např. akrylovou těsnicí hmotou a stáhne. přesahující napojovací manžetu odříznout trvale elasticky vyspárovat pro nátěr/ tapetování (akrylovou těsnicí hmotou) Probíhá-li napojení příčně ke krokvím/stropním trámům, umístí se mezi krokve/stropní trámy přítlačná lat (viz I-F, I-T). Při případném existujícím obložení na spodní straně lze přitlačení integrovaného předkomprimovaného těsnicího pásku k izolačním elementům docílit přes obložení.

5 Pokládání desek LINITHERM PAL GK napojení na viditelnou hřebenovou vaznici I-F Hřeben Před osazením napojovací manžety se mezi krokve namontují přítlačné lateˇ. Izolační desky LINITHERM se pak při viditelné hřebenové vaznici pokládají podélně, rovnoběžně s vaznicí, řada po řadě odshora (od hřebene) dolů (k okapu, viz I-T). Poslední deska se tak zasadí u tupého úhlu. První řada desek se podle sklonu střechy osadí na vaznici. pro difúzi otevřená spodní část stropu Napojení při viditelné hřebenové vaznici Návazně se provede utěsnění podle prospektového listu detailu I-AS. hřebenová vaznice - viditelná přítlačná lat mezi krokvemi LINITHERM PAL GK Pokládání desek LINITHERM PAL GK napojení na zakrytou hřebenovou vaznice I-FV Hřeben Izolační desky LINITHERM se při zakryté hřebenové vaznici pokládají podélně, rovnoběžně s okapem, řada po řadě odspodu (od okapu, viz I-F) nahoru (k hřebenu). Následně se zapasují desky mezi izolovaná střešní zešikmení. Dutina se vypění výplňovou pěnou LINITHERM. Po vytvrzení se přesahy pěny odříznou. Návazně se zatmelí spára, přičemž se zapracuje papírový pásek pro zakrytí spár. Dbejte na to, abyste do spáry dali dostatečné množství tmelicí hmoty. pro difúzi otevřená spodní část stropu Napojení při zakryté hřebenové vaznici krycí pásek zatmelit (tmel vhodný pro sádrokartonové desky) LINITHERM PAL GK

6 LINITHERM I-KD Strop podkrovních místností směr pokládání podkrovní strop průběžný podkrovní strop přerušený Pokládání desek LINITHERM PAL GK napojení na strop podkrovních místností ace mezi krokvemi pro difúzi otevená spodní část stropu izolace podkrovních trámů Před položením desek se na stěnách, obklopujících místnost, osadí napojovací manžeta LINITHERM (viz I-O). K přitlačení integrovaného předkomprimovaného pásku dochází mezi stropními trámy/ krokvemi a izolačními elementy. Izolační elementy LINITHERM se při průběžném podkrovním stropu montují na jedné straně střechy zezdola (viz I-T) nahoru, potom se osadí v oblasti stropu a poté se pokládají na protějším střešním zešikmení od stropního přechodu dolů (viz I-T) krycí pásek zatmelit (tmel vhodný pro sádrokartonové desky Je-li podkrovní strop přerušený stěnou, začíná se pokládat na stěně (viz I-O, dodatečně přidat přítlačné latě mezi trámy) směrem ke střešnímu zešikmení, a poté ve směru okapu (viz I-T). Poslední řada desek se zasazuje pod tupým úhlem. Na přechodu střecha/podkrovní strop se elementy přiříznou pod půleným úhlem. Dutina se vystříká pěnou LINITHERM. Po vytvrzení následuje zatmelení spáry, přičemž se zapracuje papírový pásek pro zakrytí spár. Dbejte na to, abyste do spáry dali dostatečné množství tmelicí hmoty. I-O Stěna Pokládání desek LINITHERM PAL GK napojení na vnitřní stěny/štítovou stěnu/místní chodbu pro difúzi otevřená spodní část stropu Pro dosažení vzduchotěsnosti se před položením elementů LINITHERM osadí napojovací manžeta. Utěsnění a montáž izolačních elementů LINITHERM probíhá podle listů I-AS a I-A.

7 Pokládání desek LINITHERM PAL GK napojení v oblasti okapu I - T Okap Před osazením napojovací manžety se mezi krokve namontují přítlačné latě. Izolační elementy LINITHERM se pak při viditelné hřebenové vaznici pokládají podélně, rovnoběžně s vaznicí, řada po řadě odshora (od hřebene) dolů (k okapu, viz I-T). Poslední deska se tak zasadí u tupého úhlu. Při zakryté hřebenové vaznici (viz I- FV) nebo při průběžném podkrovním stropu (viz I-KD) se elementy montují odspodu nahoru. Poslední řada desek se osadí pod tupým úhlem. Nejspodnější řada desek se příslušně sklonu střechy přisadí na stěnu. Návazně se provede utěsnění podle prospektového listu detailu I-AS. pro difúzi otevřená spodní část stropu přítlačná lat mezi krokvemi Pokládání desek LINITHERM PAL GK napojení v oblasti okapu, stěna izolovaná zevnitř I-TW Stěna Před položením elementů se na štítové stěny/příčky osadí napojovací manžeta LINITHERM (viz I-O, I-AS). Po položení elementů v místě střešního zešikmení se dutina u stěny vypění. Poté se zdola nahoru položí stěnové elementy, které se nahoře zaříznou podle sklonu střechy a připevní se. Dutiny u podlahy a střešního zešikmení se vyplní stříkací pěnou LINITHERM. Po vytvrzení se přeteklá pěna odřízne. Spára u napojení ke stropu se zatmelí. Zapracuje se přitom papírový pásek pro zakrytí spár. Je nutno dbát na to, aby se do spáry dostalo dostatečné množství tmelicí hmoty. Napojení k podlaze se vzduchotěsně přelepí lepicí páskou LINITHERM. pro difúzi otevřená spodní část stropu krycí pásek zatmelit (tmel vhodný pro sádrokartonové desky) lepicí páska LINITHERM

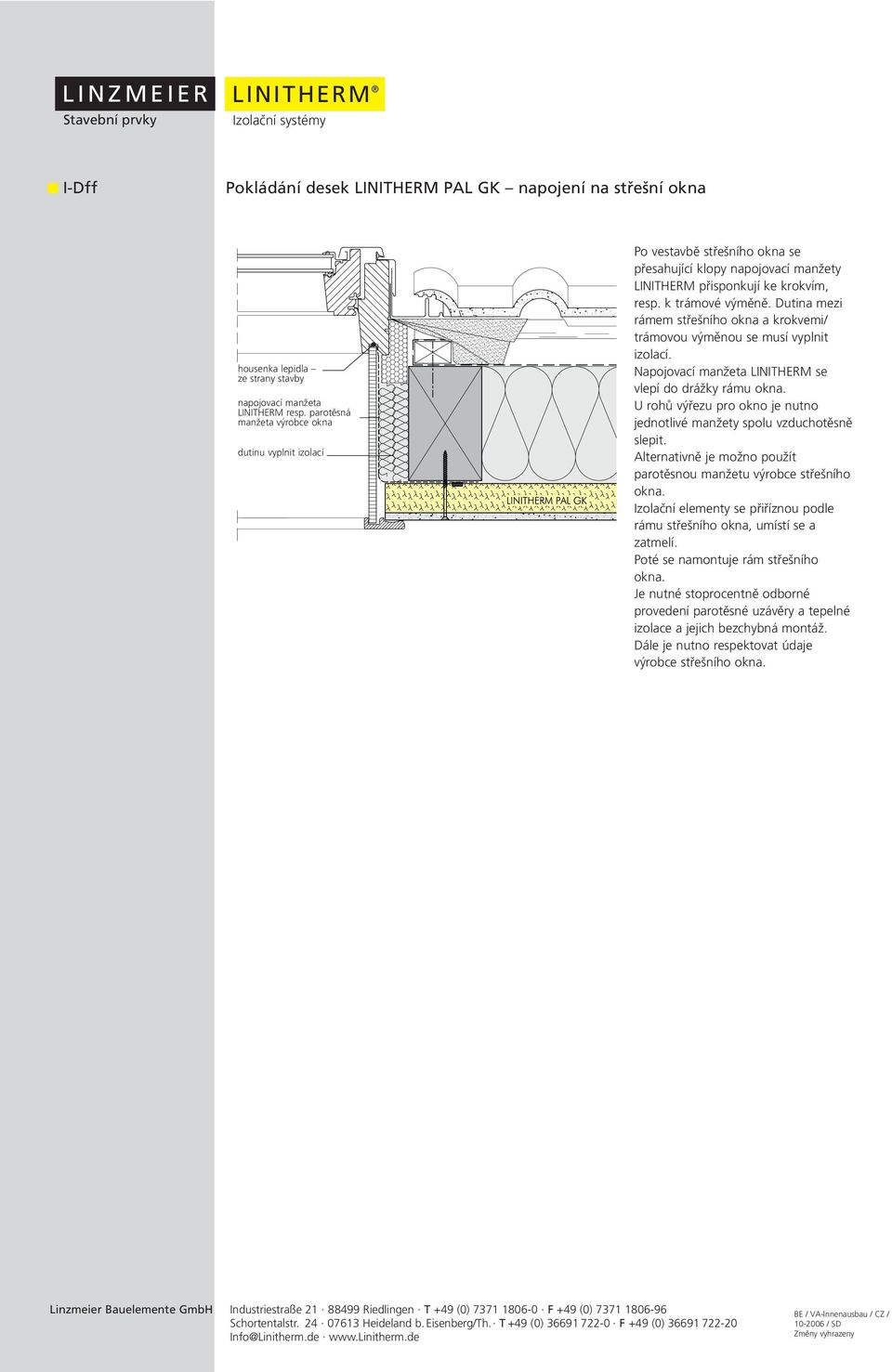

8 LINITHERM I-Dff Pokládání desek LINITHERM PAL GK napojení na střešní okna housenka lepidla ze strany stavby napojovací manžeta LINITHERM resp. parotěsná manžeta výrobce okna dutinu vyplnit izolací Po vestavbě střešního okna se přesahující klopy napojovací manžety LINITHERM přisponkují ke krokvím, resp. k trámové výměně. Dutina mezi rámem střešního okna a krokvemi/ trámovou výměnou se musí vyplnit izolací. Napojovací manžeta LINITHERM se vlepí do drážky rámu okna. U rohů výřezu pro okno je nutno jednotlivé manžety spolu vzduchotěsně slepit. Alternativně je možno použít parotěsnou manžetu výrobce střešního okna. Izolační elementy se přiříznou podle rámu střešního okna, umístí se a zatmelí. Poté se namontuje rám střešního okna. Je nutné stoprocentně odborné provedení parotěsné uzávěry a tepelné izolace a jejich bezchybná montáž. Dále je nutno respektovat údaje výrobce střešního okna.

9 Pokládání desek LINITHERM PAL GK napojení na odsávací trubku I-DR Odsávací trubka Izolační elementy se vyříznou podle potřeby o něco více, než kolik činí průměr trubky. Dutina se vypění stříkací pěnou LINITHERM. Po vytvrzení se přeteklá pěna odřízne. Spára se poté přelepí lepicí páskou LINITHERM. Zakrytí se provede trubkovou manžetou nebo opláštěním ze strany stavby. odsávací trubka pro difúzi otevřená spodní část stropu izolace mezi krokvemi lepicí páska LINITHERM trubková manžeta resp. opláštění ze strany stavby Pokládání desek LINITHERM PAL GK napojení na komín I-K Komín K vytvoření vzduchotěsnosti se před položením elementů osadí napojovací manžeta LINITHERM. Pokud je to z důvodů ochrany proti požáru potřebné, izolace PUR/PIR se v místě napojení ke komínu příslušně elementům LINITHERM vysekne a v této oblasti se použije nehořlavý izolační materiál. Utěsnění a montáž izolačních elementů LINITHERM se provede ve smyslu prospektového listu I-AS a I-A. Je nutno respektovat stavební řád příslušné země, jakož i údaje/ upozornění výrobce komína a příslušného kominíka. pro difúzi otevřená spodní část stropu napojovací manžeta pro případ ochrany proti požáru: hmotu PUR/PIR vyseknout a vsadit minerální vlnu komín

10 Speciální pokyny pro pokládání elementů typu LINITHERM PAL GF I-GF Jako směrnice pro pokládání elementů LINITHERM PAL GF se analogicky přebírají údaje ze Všeobecných pokynů a příkladů pro pokládání izolačních systémů LINITHERM pod krokvemi. Základ Je nutno respektovat následující zvláštnosti: Zvláštnosti Vzduchotěsnosti u napojení, spojů pod úkosem a průchodů se dosahuje stejným způsobem jako u elementů LINITHERM PAL GK. (Zatmelení se provádí, jak je u sádrovláknitých desek obvyklé, vhodným tmelem.) Elementy jsou díky svěrnému lisovaného spojení N+F a slepení sádrovláknitých desek na jejich styku vzduchotěsné. Vytvoření vzduchotěsnosti u elementů LINITHERM PAL GF Desky se připevňují na každou krokev, vždy doprostřed krokve a ca 8 cm od okraje izolačních desek šrouby LINITHERM Seko. Hloubka zašroubování do krokví činí ca 40 mm. Při pokládání přímo pod krokvemi se obvykle používají následující šrouby: Seko 5,1 x 90 pro LINITHERM PAL GF 50 mm, Seko 5,1 x 110 pro LINITHERM PAL GF 70 mm. lepidlo na spáry Přišroubování elementů LINITHERM PAL GF Pokládání elementů LINITHERM PAL GF se provádí s následujícími zvláštnostmi: Po uchycení elementu se na hranu elementu v místě styku s následující deskou nanese ve formě housenky lepidlo pro spáry. Lepí se podélné a příčné stykové plochy sádrovláknitých desek. Následující element se potom zplna nastrčí do předchozího uchyceného elementu a přišroubuje se. Spotřeba lepidla: ca 20 ml/bm, což odpovídá asi 1 kartuši 310 ml pro 5 desek. V závislosti na teplotě místnosti je lepidlo vytvrzeno po ca hodinách a může se srazit špachtlí, pokud možno s oblými rohy. Je nutno respektovat pokyny pro zpracování lepidla. Pokládání/Slepení elementů LINITHERM PAL GF Zatmelení napojení, spár a hlav šroubů se provádí, jak je u sádrovláknitých desek obvyklé, vhodným tmelem. Pokud mají být elementy pozděi omítnuty nebo natřeny, zapracuje se na styku desek krycí pásek. Nakonec se přesahující napojovací manžeta u desek LINITHERM PAL GK kolem dokola odřízne a napojení ke stavebním dílům se vyspárují trvale elastickou hmotou, vhodnou pod nátěr/tapety (akrylem). Zatmelení Upozornění: Jelikož stešní/dřevěná konstrukce je v důsledku zatížení větrem a sněhem a deformací krokví/trámů vystavena jistým napětím, nelze úplně vyloučit vznik trhlin.

11 Speciální pokyny pro pokládání elementů typu LINITHERM PAL GKL a LINITHERM PAL GFL s integrovaným lat ováním I-IL Izolační elementy pod krokve s integrovaným lat ováním jsou vhodné zejména pro nerovné konstrukce. Justačními šrouby lze vyrovnat rozdíly výšek (krokví resp. stropních trámů) až do ca 30 mm bez dodatečného lat ového roštu. Jako směrnice pro pokládání elementů LINITHERM PAL GF/GK s integrovaným lat ováním se analogicky přebírají údaje z podkladu LINITHERM pro vnitřní výstavbu: Všeobecné pokyny a příklady pro pokládku. Je nutno respektovat následující zvlásˇtnosti: Na následujících výkresech 1 4 je znázorněno vytvoření vzduchotěsnosti na příkladu napojení ke štítové stěně. Předpokladem je vzduchotěsně omítnuté zdivo. Oblast použití Základ Zvláštnosti: Vytvoření vzduchotěsnosti 1. Nalepte předkomprimovaný pásek a oddělovací pásek na omítnuté zdivo. Elementy LINITHERM přišroubujte tak, aby předkomprimovaný pásek byl stlačen na min. 30%, poté proved te justáž elementu. 2. Dutiny u napojení na stavební díly vypěňte. předkomprimovaný pásek oddělovací pásek sádrovláknité/ sádrokartonové desky LINITHERM PAL GF/GK s integrovanyý lat ováním 3. Po vytvrzení pěny se mohou přečnívající zbytky odříznout. Spára by měla být otevřená v tloušt ce sádrokartonové/sádrovláknité desky. Následně se napojení vhodným tmelem zatmelí. 4. Jakmile je hmota tmelu vytvrzená, může se odříznout přesahující oddělovací pásek. Napojení se vystříká např. akrylovou těsnicí hmotou a stáhne. spáru vytmelit oddělovací pásek odříznout, trvale elasticky vyspárovat pro nátěr/ tapety (akrylovou těsnicí hmotou) Napojení např. na vnitřní stěny, okapové zdi nebo viditelnou hřebenovou vaznici se analogicky utěsní. U střešních oken se parotěsná manžeta na spodní straně vzduchotěsně připojí k desce GKL/GFL namontovaných elementů. (Izolace dutin atd. jako u elementýů LINITHERM PAL GK, viz I-DFF). Vzduchotěsnost u spojů pod úkosem a u průchodů vytvořena jako u elementů LINITHERM PAL GK. (Zatmelení se provádí tmelem, vhodným pro sádrokartonové/sádrovláknité desky.) Díky speciálnímu spojení na hranách a slepení/zatmelení v ploše jsou elementy vzduchotěsné.

12 LINITHERM I-IL Speciální pokyny pro pokládání elementů typu LINITHERM PAL GKL a LINITHERM PAL GFL s integrovaným lat ováním Přišroubování elementů Připevnění a vyrovnání elementů se provádí na každou krokev vždy v místě integrovaného latění (na povrchu je označeno) justážními šrouby LINITHERM pro sádrovláknité/sádrokartonové desky PAL GFL/PAL GKL s integrovaným lat ování. Hloubka zašroubování do krokví činí ca 40 mm. Délka šroubů závisí na rovinnosti krokví. Mohou být vyrovnány odchylky až do ca 30 mm. Justážní šrouby se do elementů zašroubovávají s nepatrným zahloubením. Pro vyrovnání se šroubem pootáčí zpět, dokud není povrch elementů plochý. Při patřičně velkých nerovnostech by se mělo pootáčet zpět střídavě vedle sebe ležícími šrouby. Alternativně je možno použít distanční šrouby. Je přitom nutno respektovat údaje a pokyny firmy Linzmeier. Přišroubování u příčného styku U příčného styku se elementy se sádrokartonovou deskou přišroubují pokaždé dvěma samořeznými šrouby (3,9x30) skrz přesah desky do integrovaného latění. U elementů se sádrovláknitou deskou se používají speciální šrouby pro sádrovláknité desky (3,9x30). 3,9 x 30 Pokládání Zatmelení Pokládání se provádí způsobem popsaným u elementů LINITHERM PAL GK/GF. U elementů se sádrovláknitými deskami se tyto během montáže elementů v místech styků slepí (viz I-GF). Zatmelení napojení, spár a hlav šroubů se provádí tmelem, vhodným pro sádrokartonové/sádrovláknité desky. Pokud se později budou elementy omítat nebo natírat, je nutno v místě styku desek zapracovat krycí pásek. Nakonec se podle obrázku na straně 1 kolem dokola odřízne přesahující oddělovací pásek a napojení stavebních dílů se trvale pružně vyspáruje (akrylem) pro nátěr/tapetování. Upozornění: Jelikož střešní/dřevěná konstrukce je v důsledku zatížení větrem a sněhem a deformací krokví/trámů vystavena jistým napětím, nelze úplně vyloučit vznik trhlin.

Všeobecné návody a pokyny pro pokládku tepelně izolačního systému LINITHERM na krokve

Všeobecné návody a pokyny pro pokládku tepelně izolačního systému LINITHERM na krokve LINITHERM LINZMEIER Nadkrokevní izolace Všeobecné návody a pokyny pro pokládku tepelně izolačního systému LINITHERM na Úvodní poznámka V 2 Detailní náměty Okap V - T Štít V - O Hřeben střechy V - F Napojení
