CLIMA CANAL. Komfortní klima a vysoký výkon

Transkript

1 CLIMA CANAL 2018.CZ

2 CLIMA CANAL Komfortní klima a vysoký výkon Vytápění, chlazení, ventilace Extrémně tichý a nenápadný Clima Canal v sobě spojuje funkce topení, chlazení a ventilace a i přes své rozměry tak poskytuje maximální komfort. Super kompaktní a tichý Hi-tech výměníky tepla Low-H2O se svými tepelnými aktivátory byly speciálně vyvinuty pro poskytnutí rekordního výkonu v super kompaktních rozměrech. To vše při hlučnosti menší než 29 db(a)! Pro ultra rychlé topení a chlazení je výkon tělesa v režimu Boost dokonce vyšší. Při použití nejnovějších EC motorů, Clima Canal spotřebuje až o 50 % méně elektrické energie a tyto motory lze také perfektně kontrolovat nejnovějšími systémy domácí automatizace přes jejich rozhraní 0-10V DC. Vhodné pro kondenzační a nekondenzační chlazení studenou vodou 310 CZ - 07/03/18

3 CLIMA CANAL 311 CZ - 07/03/18

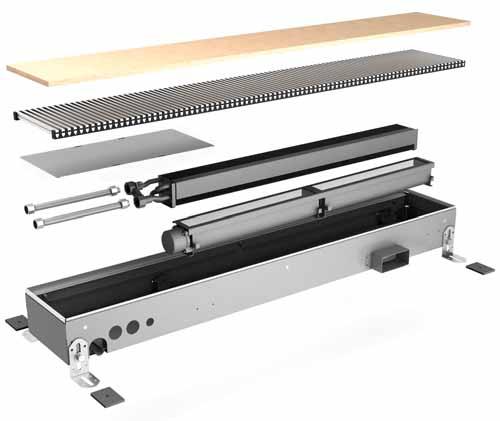

4 CLIMA CANAL PŘEHLED ROZMĚRY (v cm ) Ø 3 Ø hybrid H* 2.7 topení 4 Volba: náustek pro napojení vzduchotechniky H* = 8.5 cm topení 10.0 cm hybrid X L 72.3 / / / (*) L : 23 cm L : 18.5 cm L : 15 cm (*) V případě řadové montáže neinstalujte čelní plech. Celková délka bude menší o 1 mm na každý čelní plech. OBJEDNACÍ KÓD kód výška délka šířka mřížka CLCM /XXX vyplňte kód mřížky STANDARDNÍ DODÁVKA - kryt z pozinkovaného plechu metodou Sendzimir (RAL 7024) s nastavením výšky a podpěrou mřížky v ušlechtilé oceli - mřížka (y) z eloxovaného hliníku -dynamický výměník tepla - tepelný(é) aktivátor(y), (tangenciální mini aktivátor). - flexibilní připojení 1/2 z ušlechtilé oceli, délka 15 až 25 cm S energeticky úsporným EC motorem Stavební otvor : +0.5 cm HYDRAULICKÉ PŘIPOJENÍ - jednostranné 2 trubkové připojení vlevo - těleso Clima Canal s výměníkem tepla instalujte vždy na okenní stranu, nebo zeď - obsahuje 2 1/2 flexibilní hadice z ušlechtilé oceli - mezi oknem a tělesem Clima Canal zůstává dostatečný prostor pro záclony - výměník tepla musí být vždy přístupný k údržbě - pokud není zařízení naistalováno na rovnou podlahu, prostor mezi spodní stranou tělesa a podlahou by měl být vyplněn vyrovnávacím tmelem ELEKTRICKÉ PŘIPOJENÍ - svorka pro elektrické připojení 24 VDC, vlevo, má být zapojena přes externí zdroj napětí - ovládání otáček aktivátoru(ů) 0-10V SLOŽENÍ Krycí deska Mřížka různá provedení z eloxovaného hliníku, barevně lakované, z různých druhů dřev nebo z ušlechtilé oceli Flexibilní hadice z ušlechtilé oceli 1/2, délka 15 cm Jemné nastavení do max. 0.8 cm, pro vyrovnání s hotovou podlahou Dynamický výměník tepla Tangenciální EC termický(é) aktivátor(y) Šachta s podpěrou mřížky z ušlechtilé oceli 0 > 4 max. 0.8 Nastavení výšky Clima Canal: 8.5 > 9.3 cm C. C. Hybrid : 10 > 10.8 cm Stojánek s nastavením výšky 0 > 4.5 cm s izolací proti zvuku. Volba: náustek pro apojení vzduchotechniky Elektrické připojení (vždy vlevo ) Hydraulické připojení (vždy vlevo ) Sběrná vana kondenzátu pro odtok kondenzátu s hybridním modelem (Ø 2 cm) 312 jaga Top Performers CZ - 07/03/18

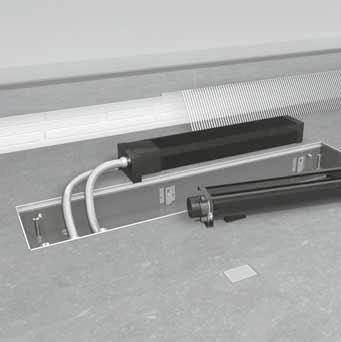

5 TOPENÍ CHLAZENÍ CLIMA CANAL CLCM.HHH H LLL 18/XXX Watty Watty Watty Celkový výkon W Znatelný výkon W 75/65/20 C 55/45/20 C 35/30/20 C 7/12 C - 27 C S.K. 50 % RH 7/12 C - 27 C S.K. 50 % RH BNA BON BNC BOV BBV max. med. min. max. med. min. max. med. min. max. med. min. max. med. min. BBN H L CLIMA CANAL H L CLIMA CANAL HYBRID TECHNICKÁ DATA H L B Testováno na HLK Stuttgart podle nové normy EN 16430: 2015 AKTIVÁTOR AKUSTICKÝ TLAK ** PŘÍKON PRŮTOK VZDUCHU PRŮTOK VODY db(a) Watty m 3 /h l/h l/h Počet max. *med.*min.*max.*med.*min.*max.*med.*min.*topení chlazení 008/ ** Měření hluku podle ISO 3741: 2010 s předpokládaným útlumem místnosti o 8 db(a) /obsah místnosti 75 m 3 / doba dozvuku 0.5 sec. * max. 10 VDC / med. 8 VDC / min. 4 VDC Korekční faktory & tlakové ztráty viz kapitola Technické informace PŘEHLED MŘÍŽEK Dřevěné mřížky Hliníkové mřížky Kompletní istalační a uživatelská příručka viz BON Dub BOV Dub lakovaný BNA Hliník přírodně zbarvený CZ - 07/03/18 BBN Buk BBV Buk lakovaný BNC/XXX Hliník lakovaný Plně odnímatelný interní mechanismus pro snadnou údržbu. Pro zajištění dokonalé přilnavosti barvy se používá vysoce kvalitní polyesterový lak odolný proti UV záření a opotřebení. Pouze v lesku (kód 2..) nebo speciální barvy 006, 005, 026, 028. jaga Top Performers 313

6 CLIMA CANAL VOLITELNÉ PŘÍSLUŠENSTVÍ HODINOVÝ TERMOSTAT VYTÁPĚNÍ / CHLAZENÍ - termostat s automatickým režimem přepínání pro vytápění nebo chlazení - rychlost otáček ventilátoru: min./ stř./ max. nebo auto - zdroj napětí 24 VDC - ovládání výstupu 0-10 VDC - 1 hodinový termostat na místnost - 3 programovatelné zóny: displej s podsvícením - stupeň ochrany: IP30 Jaga hodinový termostat pro povrchovou montáž bezpotenciálové kontakty vytápění/ chlazení (například ovládání ventilu 24 VDC nebo 230 VAC) - s přepínačem druhu provozu (čtečka vstupních karet/okenní kontakt) - lze umístit do rozvodné krabice s otvory pro šrouby s roztečí 6 cm 14 M povrchová montáž 1834 Jaga hodinový termostat pro zabudování ZDROJ NAPĚTÍ H D L Záruka je platná pouze v případě, že je použit originální zdroj napětí Jaga KÓD H L D montáž na DIN lištu nebo na stěnu - shoda UL60950 / UL508 / IEC / TUV EN / Třída 2 -elektrický výkon 24 VDC - vstupní napětí VAC -šroubové spoje - LED ukazatel Výkon Výstupní Watty proud A Potřebný výkon = součet příkonu všech připojených zařízení DÉLKA KABELU v závislosti na počtu aktivátorů: viz PŘEDMONTOVANÁ ŘÍDÍCÍ JEDNOTKA PRO DYNAMICKÁ TĚLESA (JDPC) Multifunkční řídící jednotka pro dynamická otopná a chladící tělesa s jedním nebo více ventilátory. Řídící jednotka je dodávána přednastavena a smontována. Výběr jednotky v závislosti na druhu otopného tělesa. Objednávka pomocí objednacího kódu, který se nachází na zařízení. -ovládání na zařízení - ovládání pomocí ovládacího panelu a s čidly pro měření teploty vody a pokojové teploty, přednastavení a montáž z výrobního závodu Jaga - zdroj napětí 24 VDC - topení/ chlazení/ režim Standby s automatickým zapnutím Aktivátor: 0 standby 0 topení: 3 rychlosti (spuštění při teplotě >28 C, lze snadno upravit) 0 chlazení: 3 rychlosti (spuštění při teplotě <18 C, lze snadno upravit) - vstup 0-10 V (pro více informací kontaktujte firmu Jaga) Příplatek DPC.CC24Topení 1779 DPC.CC25 Vytápení a chlazení M SAMOSTATNÝ ZDROJ NAPĚTÍ Vodotěsný zdroj napětí 24 VDC/ 30 Wattů s vodotěsnou spojkou kabelu ovládání ventilu 24 V DC vytápění/chlazení - termostat uložen v rozvodné krabici rozteč děr ve vzdálenosti 6 cm minimální hloubka 4,5 cm vnitřní rozměr 5 x 5 cm a 6 cm Ø vestavba 1969 Nevhodné pro instalaci v šachtě. - shoda: UL EN / třída 2 -výstupní napětí 24 VDC - vstupní napětí VAC - rozměry L 14.5 x B 4.5 x H 3.0 cm Ovládací panel Řídící jednotka Siemens termostat pro povrchovou montáž Výkon Watty Výstupní proud A neomezené možnosti úprav: 74 funkcí a diagnostický test Více informací: downloads.theradiatorfactory.com/download center/general/siemensrdg160t.zip povrchová montáž jaga Top Performers CZ - 07/03/18

7 CLIMA CANAL VOLITELNÉ PŘÍSLUŠENSTVÍ PŘIPOJOVACÍ SADA 24 VDC Termoelektrický pohon 24 VDC Termostatický ventil PRÁZDNÁ ŠACHTA K vyplnění volných prostor pro řadovou montáž. ROHOVÝ DÍL Přímé zpátečkové šroubení Svěrná šroubení pro 1/2 vnitřní závit - 24 VDC termoelektrický pohon - ventil G1/2 x G1/2" 90 - zpátečkové šroubení G1/2 x G1/2" graf tlakových ztrát ventilu Jaga viz str. 160 sada 97 Kv max. 0.6 DVOUTRUBKA CODY.JA VDC1867 sada 98 Kv bez přednastavení DVOUTRUBKA CODY.WA VDC1919 vyplňte kód svěrného šroubení : viz str. 321 PŘIPOJOVACÍ SADA SE 2 ZPÁTEČKOVÝMI ŠROUBENÍMI G1/2 Rohové zpátečkové šroubení Přímé zpátečkové šroubení Svěrná šroubení pro 1/2 vnitřní závit sada 99 CODY.LOM vyplňte kód svěrného šroubení : viz str. 321 JAGA DVOUCESTNÝ VENTIL A TERMOELEKTRICKÝ POHON 230V H L - hliníková nebo Designo dřevěná mřížka - kryt s podpěrami z ušlechtilé oceli - nastavení výšky: - Clima Canal 8.5 > 13.3 cm - Clima Canal Hybrid 9.8 > 14.6 cm - jemné nastavení pro vyrovnání s hotovou podlahou - krycí deska Prázdná šachta Clima Canal 18 kód výška délka šířka mřížka CLCD BNA H L BNA BON BBN BNC/XXX BOV BBV Prázdná šachta Clima Canal Hybrid kód výška délka šířka mřížka CLCD BNA H L BNA BON BBN BNC/XXX BOV BBV hliníková mřížka přírodně zbarvená nebo lakovaná - rám s podpěrami z ušlechtilé oceli - nastavení výšky: - Clima Canal 8.5 > 13.3 cm - Clima Canal Hybrid 9.8 > 14.6 cm - jemné nastavení pro vyrovnání s hotovou podlahou Rohový díl Clima Canal CLCD /BNAHliník přírodní CLCD /BNC/...Hliník lakovaný vyplňte kód barvy Rohový díl Clima Canal Hybrid CLCD /BNAHliník přírodní CLCD /BNC/... Hliník lakovaný vyplňte kód barvy STOJÁNEK S NASTAVENÍM VÝŠKY PRO NEROVNÉ PODLAHY 3 H /2 NÁUSTEK PRO NAPOJENÍ VZDUCHOTECHNIKY Výška 4 x délka 9 cm tmavošedý lak RAL snadná instalace pomocí šroubů - 1 sada obsahuje 2 nastavení výšky - pouze pro montáž na rozdělovač, nepoužívat v Clima Canal - s varistorem jako ochranou proti přepětí - s indikátorem polohy (zapnuto/vypnuto) Popis G1/2 F / NG 230V 2 Watty G3/4 F / NG 230V 2 Watty 2261 /VEN1439 Připojte/VEN ke kódu Clima Canal Př. CLCM /XXX /VEN Počet sad na Clima Canal L 72 = 1 sada L 120 = 1 sada L 150 = 2 sady L 180 = 2 sady H /sada > 7 cm > 13 cm > 23 cm > 30 cm1414 CZ - 07/03/18 jaga Top Performers 315

8 Jaga N.V. - Organizační Složka Č sl. Armády Hostivice T: F: info@jagacz.com Jaga International Verbindingslaan 2018 B-3590 Diepenbeek T: F: export@jaga.be Informace v tomto ceníku jsou platné v době vytištění. Společnost Jaga si vyhrazuje právo kdykoliv, v souladu se svou inovační politikou, měnit specifikace produktů. Všechny ceny jsou bez DPH. Ceny jsou platné od 1. Března Tento ceník nahrazuje všechny předchozí JAGA N.V.
