1 VESTA Příručka uživatele

2 1. Popis VESTA je moderní a vysoce kvalitní hliníkový nábytek určený k použití zejména v koupelnách a na toaletách, který disponuje širokou škálou příslušenství. Prvková řada zahrnuje modely výšky 730, 990 a 1650 mm, šířky 350 a 190 mm, hloubky mm. Dodávané provedení: - pro zavěšení na stěnu - pro vestavbu do stěny - zákaznické provedení 1.1. Popis provedení Korpus: Zadní stěna: Dvířka: Police: Otevírání: Osvětlení: Elektro: Příslušenství: Hliníkový profil eloxovaný, síla 16mm. laminovaná MDF. sklo Lacobel lesk Pure White RAL 9003 vně / zrcadlo, 4+2 mm, sklo Lacobel 4 mm. skleněné, výškově stavitelné, hrana leštěná, síla 4 mm. otevírač Push To Open. LED 3x1W se spínačem. 2 zásuvky 230V TWINBOX. integrovaný držák kosmetických ubrousků výklopný. integrovaný držák sáčků na odpadky chromovaný. integrovaná štětka WC chrom/opal glass. Instalační rám pro vestavbu: laminovaná deska, síla 18mm, hrana ABS Standardně dodávané modely 1650 mm výška 350 mm šířka Model LED 3x1W Twinbox 2x230V Kleen box Koš Počet dvířek HSV nástěnný 2 L HSV nástěnný 2 P HSV vestavný 2 L HSV vestavný 2 P HSV nástěnný 3 L HSV nástěnný 3 P HSV vestavný 3 L HSV vestavný 3 P HSV nástěnný 3+1 L HSV nástěnný 3+1 P HSV vestavný 3+1 L HSV vestavný 3+1 P Otevírání *)

3 990 mm výška 350 mm šířka Model LED 3x1W Twinbox 2x230V Kleen box Počet dvířek HSV nástěnný 1 L HSV nástěnný 1 P HSV vestavný 1 L HSV vestavný 1 P HSV nástěnný 2 L HSV nástěnný 2 P HSV vestavný 2 L HSV vestavný 2 P HSV nástěnný 1+1 L HSV nástěnný 1+1 P HSV vestavný 1+1 L HSV vestavný 1+1 P Otevírání *) 730 mm výška 190 mm šířka Model Štětka WC Počet dvířek Otevírání *) HSV nástěnný 1 L HSV nástěnný 1 P HSV vestavný 1 L HSV vestavný 1 P HSV nástěnný 2 L HSV nástěnný 2 P HSV vestavný 2 L HSV vestavný 2 P 1.3. Zákaznická řešení Výška mm Śířka mm Svítidlo mm Zásuvka 230V vypínač Otevírání *) HSV xxx xxx xxx volitelně volitelně volitelně volitelně volitelně *) L = levé otevírání Panty jsou při čelním pohledu na skříňku umístěny vlevo. P = pravé otevírání Panty jsou při čelním pohledu na skříňku vpravo

4 1.4. Obsah dodávky 1 ks Hliníková skříňka VESTA. 2 ks závěsná podložka pro zavěšení skříňky na stěnu. 2 ks vrut 5x60 mm kónická hlava pro ukotvení závěsné podložky. 1 ks vrut 5x60 mm půlkulatá hlava pro spodní zajištění skříňky. 3 ks hmoždinka průměr 8 mm. 1 ks záslepka otvoru spodního zajištění skříňky. 1 ks tlumič zavírání dvířek SOFT-CLOSE pro středová dvířka samolepící dotekové samolepky pro značení otevírání dvířek skleněné police 1.5. Volitelné příslušenství YKO YRV 068 xxx 401 Otočný košík vestavný chromovaný, 280 x 120 x 65 mm Instalační rám pro vestavbu do stěny 2. Montáž 2.1. Umístění, připojovací podmínky Hliníková skříňka VESTA, která je vybavena LED svícením a zásuvkami, musí být umístěna dle platných bezpečnostních předpisů. Výrobek smí být připojen k pevnému rozvodu v síti 1NPE 230V 50Hz TN-S. Předřazené jištění 10A a RCD 30 ma Bezpečnost Připojení na elektrickou síť smí provádět pouze osoba s elektrotechnickou kvalifikací. Před vlastní montáží odpojte přívodní kabel od elektrické sítě Zavěšení na stěnu - proveďte rozměření kotvících míst, umístěte střed závěsných podložek 25 mm od horní hrany korpusu. Dodržte předepsané rozteče: pro skříňku šířky 190 mm - rozteč 110 mm pro skříňku šířky 350 mm - rozteč 250 mm pro skříňku šířky mm - rozteč mm - před vrtáním se ujistěte, že v místech budoucích otvorů neprobíhají elektrické, plynové, vodovodní, odpadní nebo jiné instalace. Vrtejte vrtákem průměru 8 mm a vložte hmoždinky

5 - do hmoždinek našroubujte vrut společně se závěsnou podložkou. Před utažením vrutů proveďte vodorovné vyrovnání pootočením závěsných podložek s excentrickými otvory. - zavěste skříňku a usaďte ji. Při manipulaci se skříňkou zajistěte dvířka proti samovolnému otevření. - označte bod pro spodní zajištění skrz spodní otvor v zádech skříňky. - skříňku vysaďte a na označeném místě vyvrtejte otvor o průměru 8 mm. Vložte hmoždinku. - proveďte zapojení do elektrické sítě. - zavěste skříňku a usaďte ji do stálé polohy, zajistěte vrutem skrz spodní otvor. Do otvoru umístěte záslepku. - umístěte police. Pozice polic lze změnit vyšroubováním a opětovným zašroubováním podpěr do připravených otvorů opatřených záslepkou. - v případě potřeby vyrovnejte dvířka stavěcími šrouby na pantech. - dvířka se otevírají lehkým stlačením v místě pružinového otevírače. Do těchto míst umístěte samolepící dotekovou samolepku, která je součástí standardně dodávaného příslušenství. Při stlačení dvířek v jiných místech nemusí otevírání zcela správně fungovat Vestavba do stěny Pro montáž použijte instalační rám z našeho volitelného příslušenství YRV xxx xxx 401, kde první xxx označuje výšku, druhé xxx šířku výrobku v cm. Vestavný model je doplněn o obvodový hliníkový rámeček a montážní otvory v bocích korpusu, určené pro fixaci do instalačního rámu. - připravte stavební otvor, hloubka minimálně 150 mm bez obkladu, šířka a výška otvoru dle rozměru výrobku + 25 mm po obvodu. Míra zahrnuje prostor pro fixační výplň, montážní pěnu a podobně. - sestavte rám pro vestavbu, který je standardně dodáván v provedení 2ks svislé díly, 2ks vodorovné díly a spojovací materiál. Postupujte dle označení na koncích jednotlivých dílů. V případě atypických rozměrů může být rám výrobcem dodán sestavený. - sestavený rám vložte do připraveného stavebního otvoru tak, aby lícoval se stěnou bez obkladu. - vyplňte v rozích mezeru mezi rámem a stěnou nízkoexpanzní montážní pěnou, maltou a podobně. Rám rozepřete vzpěrami tak, aby nedošlo ke zborcení stran. Nutno měřit úhlopříčku. Rezerva vůči vnějšímu rozměru korpusu skříňky je 1,5 mm po obvodu

6 - dokončete obklad stěn zároveň s vnitřní plochou vestavěného rámu a vsuňte skříňku do rámu tak, aby obvodový hliníkový rámeček překrýval obklad stěny. - vycentrujte skříňku pomocí stavěcích šroubů připravených výrobcem v bocích korpusu. Skříňku vyjměte a do opsaného středu stavěcích šroubů vrtejte otvory o průměru 6 mm do hloubky cca 5 mm. - u modelů s elektro výbavou proveďte zapojení do elektrické sítě - vsaďte skříňku zpět do rámu a citlivým dotažením stavěcích šroubů jí zajistěte tak, aby nedošlo k deformaci hliníkového korpusu. Do otvorů umístěte záslepky. 3. Údržba 3.1. Výměna světelného zdroje Použitá LED technologie nevyžaduje průběžnou údržbu. V případě závady kontaktujte svého prodejce nebo výrobce Čištění Čištění provádějte jemným hadříkem a neabrazivními čistícími prostředky bez obsahu kyselin. Nepoužívejte přípravky, které obsahují kyseliny a složky rozpouštějící vodní kámen. 4. Technické parametry Napětí: 230V Kmitočet: 50 Hz Příkon osvětlení: 3x1W Maximální proud: 10A Krytí: IP 24 Třída ochrany: I Světelný zdroj: LED - 5 -

7 Záruční podmínky a záruční list Délka záruční doby je 24 měsíců od data prodeje. Záruka se vztahuje pouze na zboží registrované nebo označené firmou TIMERA. Záruční opravy budou provedeny v sídle firmy. Záruční lhůta se prodlužuje o dobu trvání opravy. O způsobu dopravy rozhoduje výhradně servisní technik. Záruka se neposkytuje v případě ztráty nebo záměny záručního listu, při zničení výrobku způsobené živelnou pohromou, při přepravě, nevhodným umístěním, nevhodnou obsluhou, neodbornou montáží, užíváním zařízení v neodpovídajících podmínkách. Záruka se nevztahuje na spotřební materiál, jako jsou světelné zdroje a podobně. Výrobce rovněž nenese odpovědnost za případné ztráty, které vzniknou uživateli následkem poruchy zařízení. Záruka se uplatňuje předložením kompletně vyplněného záručního listu a zařízení určeného k opravě, včetně příslušenství. Duplikát záručního listu se nevystavuje, zákazník ručí za jeho správnost a originálnost. Typové označení: VESTA Datum výroby: HSV Datum prodeje: Prodávající organizace: Adresa, telefon, razítko, podpis: Přijato do opravy: Popis závady: Datum odeslání: - 6 -

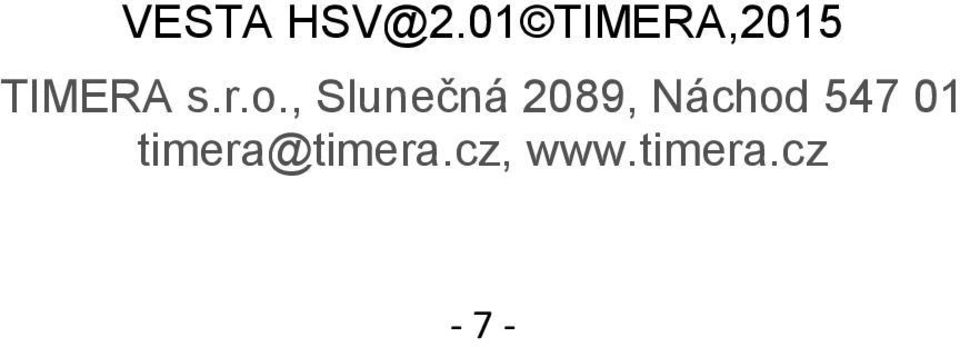

8 VESTA TIMERA,2015 TIMERA s.r.o., Slunečná 2089, Náchod
