Technický list Sto-Fugenflankenprofil

Transkript

1 Profil s integrovanou armovací síťovinou pro vytvoření rohů dilatačních spár budov Charakteristika Použití do exteriéru k zakrytí boků spár při použití pásky Sto-Dehnfugenband vhodný pro kontaktní zateplovací systémy StoTherm Classic, StoTherm Classic S1, StoTherm Mineral a StoTherm Vario Vlastnosti z plastu se zabudovanou armovací síťovinou s příslušnými rohovými kusy rohové kusy svařeny a utěsněny butylovou páskou Zvláštnosti/upozornění Podklad Požadavky Pro spojení a utěsnění styků použijte spojku profilu. Všeobecně: Slepení tepelně izolačních desek musí být dostatečně vytvrdnuté. Pro doby schnutí a tuhnutí organické lepicí hmoty nebo minerální lepicí malty platí údaje v příslušném technickém listu. Plocha tepelně izolační desky musí být čistá, suchá, bez přesazení a rovná a její hrany musí lícovat. napojení na okna / stavební prvky lícující s fasádou nebo předsazené (viz také obrázky pro zpracování v příloze): Odborně namontovaná okna/stavební prvky Dostatečně mechanicky stabilní okna/stavební prvky Okna/stavební prvky musejí mít rovný, hladký a uzavřený povrch (bez poškozených míst, i v rozích), především tam, kde doléhá páska do dilatačních spár. U předsazených oken/stavebních prvků musí horní horizontální plocha vykazovat spád minimálně 5, resp. 8 % směrem ven. Příprava Během lepení tepelně izolační desky vytvořte spáru s čistými hranami. Spára musí mít šířku minimálně cca 15 mm, aby bylo zaručeno jednoduché zpracování. Zpracování Teplota při zpracování nejnižší teplota podkladu a vzduchu: +5 C nejvyšší teplota podkladu a vzduchu: +40 C Rev.č.: 1 / /Sto s.r.o../ / PROD2453 / 1/6

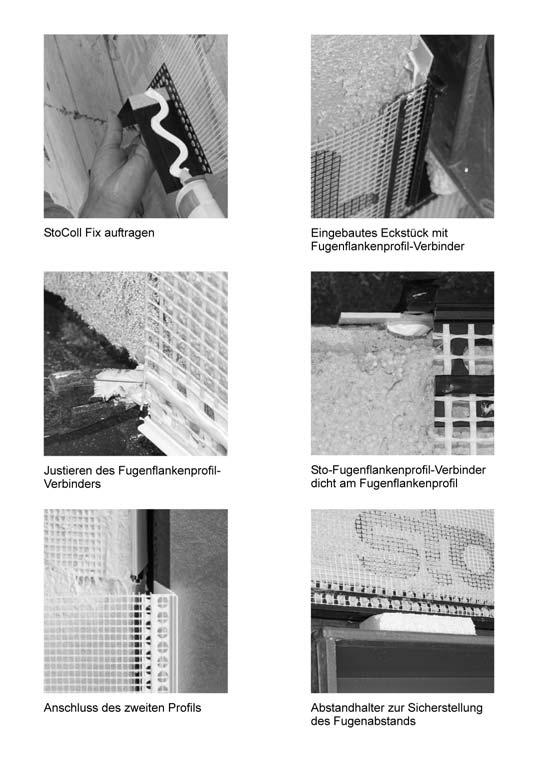

2 Spotřeba Provedení Cca. spotřeba 1,00 m/m Spotřeba materiálu mimo jiné závisí na zpracování, podkladu a konzistenci. Uvedené hodnoty spotřeby slouží pouze jako orientační. Přesné hodnoty spotřeby je případně nutné zjistit přímo na objektu. Nanášení dilatační spáry budov: Naneste podkladní omítku v šířce integrovaného proužku síťoviny. příp. přiřízněte. K přiříznutí použijte kvalitní nářadí, aby byl zaručen rovný a čistý řez. Na vnitřní stranu profilu naneste výrobek StoColl Fix. Přilepte profil a zapracujte integrovaný proužek síťoviny do omítky. U spár o délce > 250 cm se podélné styky vytvářejí pomocí spojky profilu Sto- Fugenflankenprofil. Tuto spojku přilepte výrobkem StoColl Fix. Ze spojky stáhněte ochrannou fólii z butylové pásky. Spojku vyrovnejte (např. pomocí malých kleští) tak, aby integrovaná butylová těsnicí páska těsně doléhala na konec profilu. Poté namontujte další profil. Nakonec butylovou těsnicí pásku spojky přimáčkněte prstem, aby byla zaručena těsnost styku. Zkontrolujte vyrovnání profilů. Pro vytvoření rovnoměrné spáry se doporučuje použití distančních držáků (např. proužků izolačního materiálu EPS). Proveďte vyztužení plochy fasády. Poté naneste a strukturujte konečnou omítku. Po zaschnutí konečné omítky umístěte Sto-Dehnfugenband. Řiďte se přitom příslušným technickým listem. napojení na okna / stavební prvky lícující s fasádou nebo předsazené (viz také obrázky pro zpracování v příloze): Nejprve umístěte čtyři rohové kusy. Naneste podkladní omítku v šířce integrovaného proužku síťoviny. Na zadní stranu rohového kusu profilu Sto- Fugenflankenprofil naneste výrobek StoColl Fix. Vlepte rohový kus profilu Sto- Fugenflankenprofil do čtyř rohů. Zapracujte integrovanou armovací síťovinu do podkladní omítky. Na obou koncích rohových kusů připevněte vždy jednu spojku profilu Sto- Fugenflankenprofil. Spojky přilepte výrobkem StoColl Fix. Ze spojky stáhněte ochrannou fólii z butylové pásky. Spojku vyrovnejte (např. pomocí malých kleští) tak, aby integrovaná butylová těsnicí páska těsně doléhala na konec profilu. Poté namontujte další profil. Nakonec butylovou těsnicí pásku spojky přimáčkněte Rev.č.: 1 / /Sto s.r.o../ / PROD2453 / 2/6

3 prstem, aby byla zaručena těsnost styku. příp. přiřízněte. Rozměr přiříznutí zvolte tak, aby profil Sto- Fugenflankenprofil těsně přiléhal k butylové pásce obou spojek profilu Sto- Fugenflankenprofil (rozměr přiříznutí je přibližně světlý rozměr mezi sousedními plastovými profilu minus 5 mm). K přiříznutí použijte kvalitní nářadí, aby byl zaručen rovný a čistý řez. Naneste podkladní omítku v šířce integrovaného proužku síťoviny. Na vnitřní stranu profilu naneste výrobek StoColl Fix. Namontujte mezi obě sousední spojky profilu Sto- Fugenflankenprofil. Spojky profilu příp. vyrovnejte pomocí malých kleští. Poté prstem přimáčkněte butylovou těsnicí pásku spojek, aby byla zaručena těsnost styků. Zapracujte integrovaný proužek síťoviny profilu do omítky. Proveďte vyztužení plochy fasády. Poté naneste a strukturujte konečnou omítku. Po zaschnutí konečné omítky umístěte Sto-Dehnfugenband. Řiďte se přitom příslušným technickým listem. Upozornění, doporučení, speciality a zvláštnosti Okenní prvky, které lícují s omítnutou fasádou nebo z ní dokonce vyčnívají, kladou velmi vysoké nároky na napojení stavebních prvků. Protože tyto prvky nejsou pomocí ostění chráněny před povětrnostními vlivy. Kromě toho často nejsou k dispozici ani přesahy střechy, které by stály za zmínku. Při použití profilu vznikají přirozeně styky (na rozdíl od povrchové úpravy boků spár s podkladní omítkou). Proto je řádné utěsnění těchto styků velmi důležité pro těsnost celého systému. Z tohoto důvodu musí konce profilu zcela doléhat na butylovou kulatou šňůru spojovacích prvků, aby byl styk bezpečně utěsněn. U délek spár 250 cm (délka profilu) se nesmí vytvářet žádné podélné styky. Dutiny za páskou do dilatační spáry vyplňte minerální vlnou (třída A2-s1, d0) podle EN Dodání Odstín Skladování Podmínky pro skladování bílá, černá Skladujte v suchu a na rovném podkladě. Chraňte před přímým slunečním zářením. Rev.č.: 1 / /Sto s.r.o../ / PROD2453 / 3/6

4 Označení Skupina výrobků Příslušenství pro VKZS Zvláštní upozornění Informace, resp. údaje v tomto technickém listu slouží naplnění obvyklého účelu, resp. k zajištění běžné použitelnosti a jsou založeny na našich znalostech a zkušenostech. Nezbavují však uživatele odpovědnosti za vlastní kontrolu vhodnosti a použití. Aplikace, které v tomto technickém listu nejsou výslovně uvedeny, jsou přípustné teprve po konzultaci. Bez schválení je provádíte na vlastní riziko. To platí zejména pro kombinování s jinými výrobky. Vydáním tohoto nového technického listu pozbývají platnost všechny dosavadní technické listy. Aktuální znění je k dispozici na internetu. Rev.č.: 1 / /Sto s.r.o../ / PROD2453 / 4/6

5 profil / rohový kus profilu / spojka profilu Sto- Fugenflankenprofil Rev.č.: 1 / /Sto s.r.o../ / PROD2453 / 5/6

6 upevnění pro profil Sto s.r.o Čestlice 271 CZ Dobřejovice Rev.č.: 1 / /Sto s.r.o../ / PROD2453 / 6/6
