1 Digitální Manometr Mastercool Specifikace: ukazatel nízkého stavu baterie zobrazuje 61 chladiv zobrazuje saturaci, orosení, teplotu varu čidlo / termočlánek zobrazuje teplotu přehřátí / podchlazení a vakuum obsahuje prosvětlený displej 9V baterie s volitelným AC/DC adaptérem obsahuje průhledítko automatické vypínání Specifikace jednotky: ukazatel tlaku: PSI, INHg, Bar, Mpa, Kg/cm 2 ukazatel teploty: F nebo C ukazatel vakua: Micron, mbar, Kpa, mmhg rozlišení: 1 psi (.07Bar,.007 Mpa,.07 kg/ cm 2 ) přesnost: ±1 psi or 1% pracovní tlak: 0 do 750 psi (52bar, 5 Mpa, 52 kg/ cm 2 ) zkušební tlak: 1000 psi (70 Bar, 7 Mpa, 70 kg/ cm 2 ) bez poškození rozsah teploty chlazení: -4 až 93 C provozní teplota: 0 až 45 C přesnost teploty: ± 0,5 C v rozsahu od 0 do 71 C teplota skladování: 0 až 49 C připojení: ¼ napájení: 9V baterie s volitelným AC/DC adaptérem životnost baterie: 30-36hodin při používání režimu tlak a teplota (nepřetržitý provoz) 25-30hodin při používání režimu podtlak a podsvětlení (nepřetržitý provoz) automatické vypnutí: 15 minut Upozornění: použijte ochranné brýle, rukavice uchovávejte na suchém místě, zamezte přístupu vlhka do přístroje zabraňte úniku chladiva do atmosféry při zasažení očí ihned vypláchněte velkým množstvím vody, vyhledejte lékařskou pomoc

2 Baterie a instalace: Pokud je baterie zapojena do přístroje, ale ten není používán, je její životnost 6 měsíců. Poznámka: pro prodloužení životnosti 9V baterie: a) nechte aktivovánu funkci automatického vypnutí b) pokud tlak, teplota nebo vakuum je používáno delší dobu, vypněte přístroj a znovu zapněte (ponechte s pro správné načtení) Úprava tlaku Pro správné načtení je důležité nastavit manometr pro výšku a barometrický tlak. Postupujte dle pokynů uvedených níže pro nastavení jednotky pro výšku a barometrické snímání. - Stiskněte tlačítko POWER zapnutí přístroje - Vyčkejte 10-15sekund k načtení přístroje (uvidíte odpočítávány všechny znaky a jednotky 99999, 88888, 77777,...). Jakmile je nastavení přístroje ukončeno, objeví se hodnota tlaku a teploty. - Manometr čte absolutní tlak, je nutno nastavit místní výšku a barometrický tlak. Stiskněte a držte tlačítko ENTER. Jakmile se na displeji zobrazí 0.0, tlačítko uvolněte. Snímání tlaku teď bude přesně 0. Poznámka:V některých případech nemusí být snímání tlaku přesně 0, a to tehdy, pokud je přístroj odpojený od hadic nebo od vakua. Stiskněte a držte tlačítko ENTER po dobu sekund a poté uvolněte. Snímaný tlak nyní bude 0. Varování: Pokud je manometr připojený k tlaku nebo vakuu a displej současně snímá (zaznamenává), nepokoušejte se nastavit nulu stisknutím tlačítka ENTER. Mohlo by dojít k nahrazení záznamu. Nastavení chladiva, tlaku, teploty a automatického vypínání stiskněte tlačítko POWER zapnutí přístroje. Vyčkejte nastavení přístroje, po ukončení nastavení se na displeji objeví chladivo, tlak, teplota nebo vakuum. Stiskněte tlačítko SELECT pro vstup do nabídky chladiv. Stiskněte znovu tlačítko SELECT pro výběr chladiva. (Seznam chladiva vzestupně: R11,...R 744). Potvrďte výběr chladiva stisknutím ENTER. Na displeji se zobrazí jednotka tlaku. Pokud potřebujete jednotku tlaku změnit, stiskněte tlačítko SELECT. Potvrďte stisknutím ENTER. Dále se na displeji zobrazí jednotka teploty. Stisknutím tlačítka SELECT vyberte F nebo C. Potvrďte stisknutím ENTER. Poté se na displeji zobrazí funkce automatického vypnutí. Pokud chcete tuto funkci zrušit, stiskněte tlačítko SELECT (funkce auto-off bude vymazána z displeje). Pokud zůstane funkce automatického vypínání zobrazena na displeji, přístroj se vypne po 15ti minutách. Pro jeho opětovné zapnutí stiskněte tlačítko ON/OFF a vyčkejte cca 15-20sekund nutných pro nastavení přístroje. Poznámka: Pro prodloužení životnosti baterie doporučujeme ponechat funkci automatického vypínání aktivovánu.

3 Nastavení vakua připojte k přístroji kabel čidla vakua a přístroj zapněte. Poznámka: Při odpojování kabelu čidla podtlaku se ujistěte, že jste uvolnili západku pod spojovacím kabelem. Natažení kabelu bez uvolnění západky způsobí jeho poškození a na něj se nevztahuje záruka (obrázek A). stiskněte tlačítko VACUUM. Tím stáhnete z displeje ukazatel teploty a zůstane pouze jednotka podtlaku. Stiskněte tlačítko SELECT a držte, dokud se na displeji neobjeví požadovaná jednotka podtlaku. Potvrďte stisknutím ENTER. Zobrazení podtlaku se automaticky po 15ti minutách vypne. Pro jeho opětovné zapnutí stiskněte tlačítko ON/OFF a poté VACUUM. Vyčkejte 30-45sekund nutných k zahřátí čidla a správné načtení podtlaku. Pokud tlak, teplota nebo hluboký podtlak používáno delší dobu, vypněte přístroj a znovu zapněte Důležité poznámky k údržbě AC/R systému Chladící systém jenž byl otevřen nebo je v něm málo chladiva musí být vzhledem k úniku vy-vakuován. Zdroj úniku musí být odstraněn před opětovným naplněním. Diagnostika tlaku a teploty - ujistěte se, že oba ventily na rozvádění jsou zavřené (otočte proti směru hodinových ručiček) - připojte hadice - zapněte zařízení a počkejte na načtení tlaku a zobrazení na rozvaděči. Plnění - ověřte, že oba ventily na rozvaděči jsou zcela uzavřeny - zapněte zařízení - připojte druhý konec žluté hadice k chladivu - otevřete ventil na straně nízkého tlaku (modrá barva) a začněte plnit - po dokončení plnění zavřete ventil na lahvi s chladivem a nechte vyčerpat zbytek chladiva z hadice a rozvaděče - zavřete ventil a odpojte hadice od systému Vakuování - stiskněte tlačítko POWER na rozvaděči k zapnutí. Rozvaděč se bude cca. 10 sekund načítat. - uzavřete oba ventily. - připojte čidlo tlaku k rozvaděči. Připojte druhý konec vakuometru k bočnímu portu rozvaděče a stiskněte tlačítko VACUUM. - připojte hadice (nízký i vysoký tlak) k systému a žlutou hadici k vývěvě. - zapněte vývěvu a otevřete nízkotlaký ventil. Odečítání vakua začne od atmosférického tlaku V závislosti na velikosti systému, linky na displeji budou mizet postupně. Jakmile linky zmizí, bude zobrazena numerická hodnota na LCD. Hodnota bude sestupovat od mikronů nebo odpovídající jednotky. Rozvaděč se vypne po 15 minutách automaticky. Stiskněte znovu tlačítko POWER. Nechte 30 až 45 sekund

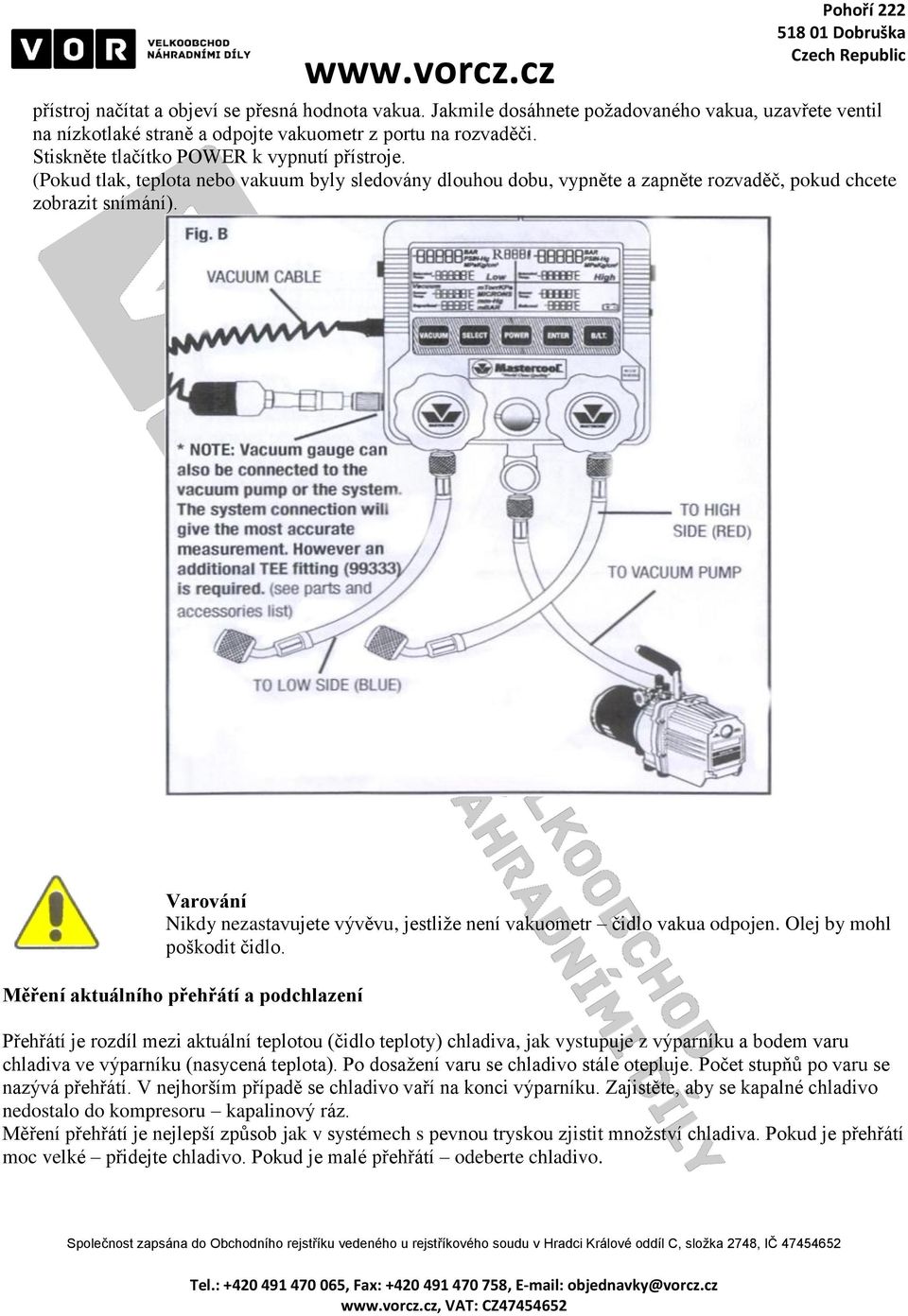

4 přístroj načítat a objeví se přesná hodnota vakua. Jakmile dosáhnete požadovaného vakua, uzavřete ventil na nízkotlaké straně a odpojte vakuometr z portu na rozvaděči. Stiskněte tlačítko POWER k vypnutí přístroje. (Pokud tlak, teplota nebo vakuum byly sledovány dlouhou dobu, vypněte a zapněte rozvaděč, pokud chcete zobrazit snímání). Varování Nikdy nezastavujete vývěvu, jestliže není vakuometr čidlo vakua odpojen. Olej by mohl poškodit čidlo. Měření aktuálního přehřátí a podchlazení Přehřátí je rozdíl mezi aktuální teplotou (čidlo teploty) chladiva, jak vystupuje z výparníku a bodem varu chladiva ve výparníku (nasycená teplota). Po dosažení varu se chladivo stále otepluje. Počet stupňů po varu se nazývá přehřátí. V nejhorším případě se chladivo vaří na konci výparníku. Zajistěte, aby se kapalné chladivo nedostalo do kompresoru kapalinový ráz. Měření přehřátí je nejlepší způsob jak v systémech s pevnou tryskou zjistit množství chladiva. Pokud je přehřátí moc velké přidejte chladivo. Pokud je malé přehřátí odeberte chladivo.

5 Podchlazení je rozdíl mezi bodem varu chladiva a aktuální teplotou na výstupu z kondenzátoru (na čidle). Pokles teploty pod bod varu se nazývá podchlazení. Pokud se podchlazení zvyšuje, může se kapalina vrátit zpět do kompresoru a způsobit jeho poškození. V systémech je podchlazení nejlepší známka stavu chladiva v systému vzhledem k tomu, že jsou navrženy ke konstantnímu přehřátí. Správné množství chladiva zaručuje maximální efektivitu a dlouhou životnost. Cílové přehřátí a podchlazení Dbejte všech specifikací výrobců, doporučení i varování. K určení cílového přehřátí nebo podchlazení je potřeba třech věcí. Tabulky přehřátí a podchlazení od výrobce, teploty na vstupu a výstupu výměníků. Všeobecné tabulky cílového přehřátí a podchlazení Tabulky požadovaného přehřátí jsou příklad tabulek všeobecného přehřátí pro systémy s pevnou tryskou a klimatizace. Tabulky požadovaného podchlazení jsou příkladem tabulek pro TXV systémy a klimatizace. Tyto tabulky nemohou být použity pro plnění. Je to příklad jak by měli tabulky vypadat od výrobců.

6 Tabulky 13,9 15,0 16,1 17,2 18,3 19,4 20,6 21,7 22,8 23,9-3,9-4,4-5,0-5,6-6,1-6,7-7,2-7,8-8,3 26,7-4,4-5,0-5,6-6,1-6,7-7,2-7,8-8,3-9,4 29,4-5,0-5,6-6,1-6,7-7,2-7,8-8,9-9,4-10,0 32,2-5,6-6,1-6,7-7,2-7,8-8,9-9,4-10,0-11,1 35,0-6,1-6,7-7,2-7,8-8,3-9,4-10,6-11,1-12,2 37,8-6,7-7,2-7,8-8,3-9,4-10,6-11,1-12,2-13,3 40,6-7,2-7,8-8,3-8,9-10,0-11,1-12,2-13,3-14,4 43,3-8,3-8,9-9,4-10,6-11,1-12,2-13,3-14,4-15,6 46,1-9,4-10,0-10,6-11,1-12,2-13,3-14,4-15,6-16,7 10,0 11,1 12,2 13,3 14,4 15,6 16,7 17,8 18,9 20,0 21,1 22,2 23,3 24,4 12,8-12,8-11,1-10,0-8,3-6,7-5,0-3,3-1,7 0,0 1,7 2,8 4,4 5,6 7,2 15,6-13,9-12,2-11,1-9,4-7,8-6,1-4,4-2,8-1,1 0,6 1,7 3,3 4,4 6,1 18,3-14,4-12,2-10,6-8,9-7,2-6,1-4,4-2,8-1,1 0,6 2,2 3,3 5,0 21,1-13,9-12,2-10,6-8,9-7,2-6,1-4,4-2,8-1,1 0,6 2,2 3,9 23,9-14,4-12,8-11,1-9,4-7,2-6,1-4,4-2,2-0,6 1,1 2,8 26,7-15,0-13,3-11,1-9,4-7,8-6,1-3,9-2,2-0,6 1,7 29,4-13,3-11,1-9,4-7,2-5,6-3,3-1,1 0,6 32,2-15,0-13,3-10,6-8,9-6,7-4,4-2,8-0,6 35,0-15,0-12,2-10,0-7,8-5,6-3,9-1,7 37,8-13,3-11,1-9,4-6,7-5,0-2,8 40,6-15,0-12,8-10,6-8,3-5,6-3,3 43,3-14,4-11,7-9,4-6,7-3,9 46,1-13,3-10,0-7,8-5,0 Pozn.: Hodnoty ve vodorovném řádku tabulky jsou hodnoty naměřeny při vlhkém měření, kde je měření prováděno co nejblíže vstupu výparníku. Hodnoty ve svislém sloupci tabulky jsou hodnoty naměřené při suchém měření, které se provádí co nejblíže kondenzátoru. Čištění čidla Prověřte stav těsnění po každém vakuování. Pokud je na těsnění olej, je možné, že se do čidla dostal olej. Následujte tyto instrukce: - odpojte senzor z objímky - vyjměte těsnění a stlačovač z čidla k vyčištění - vyčistěte těsnění. Vymyjte komoru senzoru v acetonu, aby tam nezůstal žádný olej. Nechte části vyschnout 2 4 hodiny. - sestavte čidlo

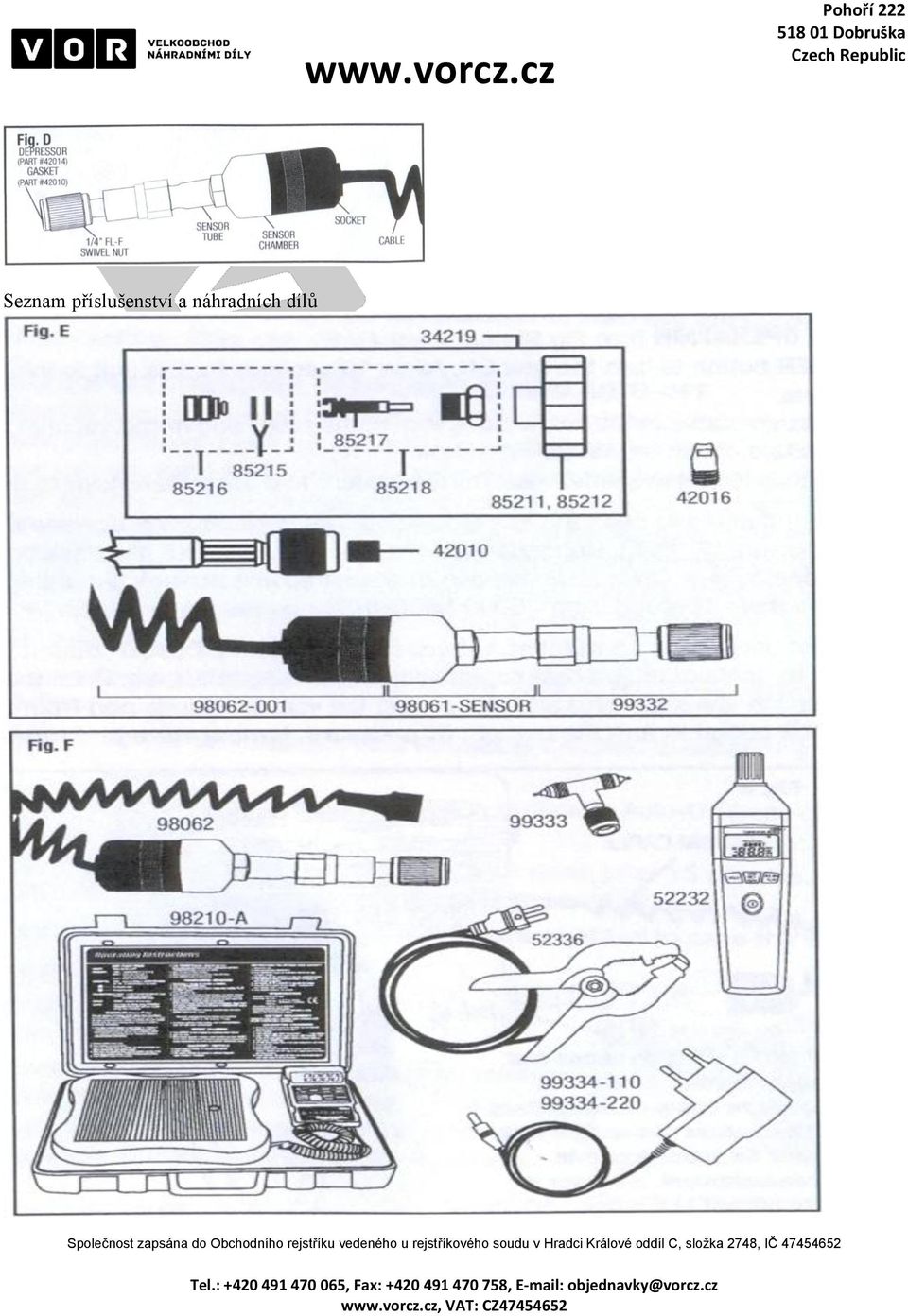

7 Seznam příslušenství a náhradních dílů
