3 Sanitární kalová čerpadla TECMA Drain SPLIT 3 COMBI Kalové čerpadlo pro odpad z WC, umyvadla, sprchy/vany, pračky, myčky, dřezu. Čerpací výška/vzdálenost 11/90 m. Čerpací výkon max. 277 l/min. Hloubka 18 cm. Spolehlivost/snadný servis - motor včetně řídících prvků je umístěn mimo vtékající odpad. Výstup DN 40. Vstup 1 DN 100, 2 DN 40. Hmax Qmax Příkon Napájení Objem Vstup pro WC Připojení odpad TC m 4,5 l/s 600 W 230 V 2 l 100 mm 40 mm HOMA Drain POWER GRP Kompaktní jednotka s jedním čerpadlem pro odčerpávání odpadní vody z několik WC, umyvadel, van, sprchových koutů, praček, výlevek. Dodávané se zpětnou klapkou. Čerpadlo s vortexovým oběžným kolem pro odpadní vodu s pevnými částicemi do průměru 40 mm. Výstup: zpětná klapka DN 80. Řídící jednotka: tlakové spínání čerpadla, ochrana proti přetížení motoru, doběh motoru naprázdno (zabraňuje zanášení jednotky), kontrola teploty vinutí motoru (automatický restart), optická a zvuková signalizace poruchy, možnost dálkového přenosu informace o poruše (volný potenciálový kontakt), indikace směru otáčení motoru čerpadla, možnost připojení servisního ovladače (ServCom). Krytí motoru IP 68, provoz přerušovaný. Instalaci nutno doplnit (není součástí dodávky) ručním membránovým čerpadlem k vyčerpání obsahu akumulační nádrže v případě poruchy provozního čerpadla, uzavírací armaturou 1" na hrdlo akumulační nádrže, uzavíracími ventily na vstupech a výstupu a odvzdušněním Δ BSP 2" M Δ Δ HM30700 Hmax 17 m Qmax 15,1 m 3 /h Příkon 1,5 kw Napájení / 1 Ph Objem 11 l Max. teplota vody Hmotnost 32 kg Připojení odpad 1" vnější závit 40 3

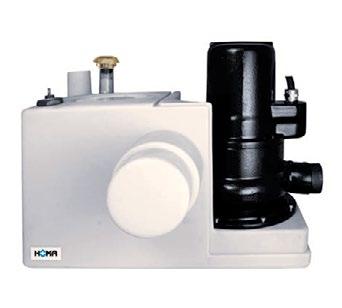

4 Sanitární kalová čerpadla HOMA Drain POWER TP30V17 Kompaktní jednotka pro odčerpávání odpadní vody. Určeno pro 1 WC, umyvadlo, vanu, sprchový kout, pračku, výlevku. Přímé napojení na odpad z WC. Čerpadlo s vortexovým oběžným kolem. Řídící jednotka: pneumatické spínání čerpadla, ochrana proti přetížení motoru, doběh motoru naprázdno (zabraňuje zanášení jednotky), kontrola teploty vinutí motoru (automatický restart). HM HM Hmax 11 m 13 m Qmax 36,2 m 3 /h 38 m 3 /h Příkon 1,5 kw 1,5 kw Napájení V / 1Ph V / 3 Ph. 180 ø 128 ø BSP 2 M 122 Objem 11 l 11 l Max. teplota vody Hmotnost 32 kg Připojení odpad 2" vnější závit 2" vnější závit HOMA Drain STAR C 106 W DN80 PN10 Kompaktní jednotka s jedním čerpadlem pro odčerpávání odpadní vody z několik WC, umyvadel, van, sprchových koutů, praček, výlevek. Dodávané se zpětnou klapkou. Čerpadlo s vortexovým oběžným kolem pro odpadní vodu s pevnými částicemi do průměru 40 mm. Výstup: zpětná klapka DN 80. Řídící jednotka: tlakové spínání čerpadla, ochrana proti přetížení motoru, doběh motoru naprázdno (zabraňuje zanášení jednotky), kontrola teploty vinutí motoru (automatický restart), optická a zvuková signalizace poruchy, možnost dálkového přenosu informace o poruše (volný potenciálový kontakt), indikace směru otáčení motoru čerpadla, možnost připojení servisního ovladače (ServCom). Krytí motoru IP 68, provoz přerušovaný. Instalaci nutno doplnit (není součástí dodávky) ručním membránovým čerpadlem k vyčerpání obsahu akumulační nádrže v případě poruchy provozního čerpadla, uzavírací armaturou 1" na hrdlo akumulační nádrže, uzavíracími ventily na vstupech a výstupu a odvzdušněním BSP2 M max ~ ~ HM30719 Hmax 12,5 m Qmax 34 m 3 /h Příkon 1,2 kw Napájení 230 V / 1Ph Objem 70 l, operační 30 l Max teplota vody Hmotnost 32 kg

5 Sanitární kalová čerpadla HOMA Drain STAR DN80 PN10 10 Kompaktní jednotka s jedním čerpadlem pro odčerpávání odpadní vody z několik WC, umyvadel, van, sprchových koutů, praček, výlevek. Dodávané se zpětnou klapkou. Čerpadlo s vortexovým oběžným kolem pro odpadní vodu s pevnými částicemi do průměru 40 mm. Výstup: zpětná klapka DN 80. Řídící jednotka: tlakové spínání čerpadla, ochrana proti přetížení motoru, doběh motoru naprázdno (zabraňuje zanášení jednotky), kontrola teploty vinutí motoru (automatický restart), optická a zvuková signalizace poruchy, možnost dálkového přenosu informace o poruše (volný potenciálový kontakt), indikace směru otáčení motoru čerpadla, možnost připojení servisního ovladače (ServCom). Krytí motoru IP 68, provoz přerušovaný. Instalaci nutno doplnit (není součástí dodávky) ručním membránovým čerpadlem k vyčerpání obsahu akumulační nádrže v případě poruchy provozního čerpadla, uzavírací armaturou 1" na hrdlo akumulační nádrže, uzavíracími ventily na vstupech a výstupu a odvzdušněním max HM HM HM HM HM Hmax 8 m 8 m 9,8 m 9,8 m 15,5 m Qmax 44,3 m 3 /h 44,3 m 3 /h 47,9 m 3 /h 47,9 m 3 /h 36 m 3 /h Příkon 1,7 kw 1,5 kw 2,3 kw 2,3 kw 3,0 kw Napájení Objem V / 1 Ph V / 3 Ph V / 1 Ph V / 3 Ph V / 3 Ph 70 l, operační 30 l 70 l, operační 30 l 70 l, operační 30 l 70 l, operační 30 l 70 l, operační 30 l Max. teplota vody Hmotnost 66 kg 66 kg 73 kg 73 kg 73 kg HOMA Drain STAR DN80 PN max Kompaktní jednotka pro odčerpávání odpadní vody se dvěma čerpadly, určena pro několik WC, umyvadel, van, sprchových koutů, praček, výlevek. Dodávané se zpětnou klapkou. Čerpadlo s vortexovým oběžným kolem pro odpadní vodu s pevnými částicemi do průměru 40 mm. Výstup: zpětná klapka DN 80. Řídící jednotka: tlakové spínání čerpadla, ochrana proti přetížení motoru, doběh motoru naprázdno (zabraňuje zanášení jednotky), kontrola teploty vinutí motoru (automatický restart), optická a zvuková signalizace poruchy, možnost dálkového přenosu informace o poruše (volný potenciálový kontakt), indikace směru otáčení motoru čerpadla, možnost připojení servisního ovladače (ServCom). Krytí motoru IP 68, provoz přerušovaný. Instalaci nutno doplnit (není součástí dodávky) ručním membránovým čerpadlem k vyčerpání obsahu akumulační nádrže v případě poruchy provozního čerpadla, uzavírací armaturou 1" na hrdlo akumulační nádrže, uzavíracími ventily na vstupech a výstupu a odvzdušněním. HM HM30700 HM HM HM Hmax 8 m 8 m 9,8 m 9,8 m 15,5 m Qmax 44,3 m 3 /h 44,3 m 3 /h 47,9 m 3 /h 47,9 m 3 /h 36 m 3 /h (jedno čerpadlo) (jedno čerpadlo) (jedno čerpadlo) (jedno čerpadlo) (jedno čerpadlo) Příkon 1,7 kw 1,5 kw 2,3 kw 2,3 kw 3,0 kw Napájení Objem Max. teplota vody V / 1 Ph V / 3 Ph V / 1 Ph V / 3 Ph V / 3 Ph 95 l, operační 45 l 95 l, operační 45 l 95 l, operační 45 l 95 l, operační 45 l 95 l, operační 45 l Hmotnost 96 kg 96 kg 110 kg 110 kg 110 kg 5

6 Lapoly Basika rho MAGUS lapol Basika rho comfort MAGUS lapol Basika rho comfort, pravý, poloautomatický. Separátor určen pro volně stojící instalaci ve vnitřních prostorách s teplotami nad 0 C a teplotou olejové emulze do 65 C. Velikost hydraulicky dimenzována dle DIN EN a DIN Servisní vstup kryt víkem s rychloupínáním a těsněním pro zabránění úniku zápachu. Připojení vstup/výstup dle norem DIN EN 877 a DIN Certifikát stavebního inspektorátu č. Z Potrubí pro odvod olejové emulze s přírubou DN65/ PN10. Dopouštěcí soustava v horní části tělesa separátoru pro doplnění pitné vody po odčerpání odpadu, připojení ¾". Inspekční okno se stěračem na boční stěně. Příkon mixážní jednotky 1,1 2,2 kw, napájení 400 V, 3 fázové, jištění 16 A. míchač příruba DN65/PN10 MG MG MG MG Velikost (NS) 2 4 7,5 10 Nátok pravý pravý pravý pravý Připojení DN Objem l 770 l 1280 l 1740 l Délka L 1450 mm 1870 mm 2150 mm 2970 mm Šířka B 1145 mm 1145 mm 1200 mm 1200 mm Výška H mm 1590 mm 1940 mm 1940 mm Výška H mm 1480 mm 1825 mm 1825 mm Výška a 1020 mm 1020 mm 1320 mm 1320 mm Výška c 950 mm 950 mm 1 mm 1 mm Rozměr L/W/H 1210 / 760 / / 760 / / 800 / / 800 / 1825 Váha 150 kg 190 kg 220 kg 270 kg MAGUS lapol Basika rho professional MAGUS lapol Basika rho comfort, pravý, automatický. Separátor určen pro volně stojící instalaci ve vnitřních prostorách s teplotami nad 0 C a teplotou olejové emulze do 65 C. Velikost hydraulicky dimenzována dle DIN EN a DIN Servisní vstup kryt víkem s rychloupínáním a těsněním pro zabránění úniku zápachu. Připojení vstup/výstup dle norem DIN EN 877 a DIN Certifikát stavebního inspektorátu č. Z Potrubí pro odvod olejové emulze s přírubou DN65 / PN10. Dopouštěcí soustava v horní části tělesa separátoru pro doplnění pitné vody po odčerpání odpadu, připojení ¾". Inspekční okno se stěračem na boční stěně. Příkon mixážní jednotky a čerpadla na výstupním potrubí 3,4 4,5 kw, napájení 400 V, 3 fázové, jištění 16 A. příruba DN65/PN10 MG MG MG MG Velikost (NS) 2 4 7,5 10 Nátok pravý pravý pravý pravý Připojení DN Objem l 770 l 1280 l 1740 l Délka L 1650 mm 2040 mm 2150 mm 2970 mm Šířka B 1145 mm 1145 mm 1200 mm 1200 mm Výška H mm 1590 mm 1940 mm 1940 mm Výška H mm 1480 mm 1825 mm 1825 mm Výška a 1020 mm 1020 mm 1320 mm 1320 mm Výška c 950 mm 950 mm 1 mm 1 mm Rozměr L/W/H 1210 / 760 / / 760 / / 800 / / 800 / 1825 Váha 205 kg 245 kg 275 kg 315 kg 6

7 Lapoly Basika fass K MAGUS lapol Basika fass K comfort MAGUS lapol Basika fass K comfort, poloautomatický, PE, se segmentovou konstrukcí. Separátor určen pro volně stojící instalaci ve vnitřních prostorách s teplotami nad 0 C a teplotou olejové emulze do 65 C. Velikost hydraulicky dimenzována dle DIN EN a DIN Servisní vstup kryt víkem s rychloupínáním a těsněním pro zabránění úniku zápachu. Připojení vstup/výstup dle norem DIN EN 877 a DIN Certifikát stavebního inspektorátu č. Z Potrubí pro odvod olejové emulze s přírubou DN65 / PN10. Dopouštěcí soustava v horní části tělesa separátoru pro doplnění pitné vody po odčerpání odpadu, připojení ¾". Inspekční okno se stěračem na boční stěně. Příkon mixážní jednotky 1,1 2,2 kw, napájení 400 V, 3 fázové, jištění 16 A. příruba DN65/PN10 míchač MG MG MG MG MG31010 Velikost (NS) Nátok pravý pravý pravý pravý pravý Počet segmentů Připojení DN DN100 DN100 DN100 DN150 DN150 Objem 370 l 720 l 920 l 1970 l 2253 l Průměr D 765 mm 1100 mm 1100 mm 1610 mm 1610 mm Výška H 1590 mm 1600 mm 1830 mm 1860 mm 2040 mm Výška a 1265 mm 1225 mm 1475 mm 1425 mm 1585 mm Výška c 1195 mm 1155 mm 1405 mm 1355 mm 1515 mm Délka L 1020 mm 1270 mm 1270 mm 1730 mm 1730 mm Hloubka B 1080 mm 1 mm 1 mm 1800 mm 1800 mm Rozměr segmentu mm mm mm mm Váha 120 kg 210 kg 235 kg 265 kg 290 kg MAGUS lapol Basika fass K professional MAGUS lapol Basika fass K professional, automatický, PE, se segmentovou konstrukcí. Separátor určen pro volně stojící instalaci ve vnitřních prostorách s teplotami nad 0 C a teplotou olejové emulze do 65 C. Velikost hydraulicky dimenzována dle DIN EN a DIN Servisní vstup kryt víkem s rychloupínáním a těsněním pro zabránění úniku zápachu. Připojení vstup/výstup dle norem DIN EN 877 a DIN Certifikát stavebního inspektorátu č. Z Potrubí pro odvod olejové emulze s přírubou DN65 / PN10. Dopouštěcí soustava v horní části tělesa separátoru pro doplnění pitné vody po odčerpání odpadu, připojení ¾. Inspekční okno se stěračem na boční stěně. Příkon mixážní jednotky a čerpadla na výstupním potrubí 3,4 4,5 kw, napájení 400 V, 3 fázové, jištění 16 A. příruba DN65/PN10 míchač výtlačné čerpadlo MG MG MG MG MG31020 Velikost (NS) Nátok pravý pravý pravý pravý pravý Počet segmentů Připojení DN DN100 DN100 DN100 DN150 DN150 Objem 370 l 720 l 920 l 1970 l 2253 l Průměr D 765 mm 1100 mm 1100 mm 1610 mm 1610 mm Výška H 1590 mm 1600 mm 1830 mm 1860 mm 2040 mm Výška a 1265 mm 1225 mm 1475 mm 1425 mm 1585 mm Výška c 1195 mm 1155 mm 1405 mm 1355 mm 1515 mm Délka L 1 mm 1520 mm 1520 mm 1750 mm 1750 mm Hloubka B 1110 mm 1350 mm 1350 mm 1610 mm 1900 mm Rozměr segmentu mm mm mm mm Váha 195 kg 210 kg 235 kg 265 kg 290 kg 7

8 Lapoly Basika fass E MAGUS lapol Basika fass E comfort MAGUS lapol Basika fass E comfort, poloautomatický, nerez , se segmentovou konstrukcí. Separátor určen pro volně stojící instalaci ve vnitřních prostorách s teplotami nad 0 C a teplotou olejové emulze vyšší než 65 C. Velikost hydraulicky dimenzována dle DIN EN a DIN Servisní vstup kryt víkem s rychloupínáním a těsněním pro zabránění úniku zápachu. Připojení vstup/výstup dle norem DIN EN 877 a DIN Certifikát stavebního inspektorátu č. Z Potrubí pro odvod olejové emulze s přírubou DN65 / PN10. Dopouštěcí soustava v horní části tělesa separátoru pro doplnění pitné vody po odčerpání odpadu, připojení ¾". Inspekční okno se stěračem na boční stěně. Příkon mixážní jednotky 1,1 2,2 kw, napájení 400 V, 3 fázové, jištění 16 A. MG MG MG MG MG32010 Velikost (NS) Nátok pravý pravý pravý pravý pravý Počet segmentů Připojení DN DN100 DN100 DN100 DN150 DN150 Objem 370 l 720 l 920 l 1970 l 2253 l Průměr D 880 mm 1130 mm 1130 mm 1630 mm 1630 mm Výška H 1680 mm 1690 mm 1920 mm 1950 mm 2130 mm Výška a 1265 mm 1225 mm 1475 mm 1425 mm 1585 mm Výška c 1195 mm 1155 mm 1405 mm 1355 mm 1515 mm Délka L 1020 mm 1270 mm 1270 mm 1730 mm 1730 mm Hloubka B 1080 mm 1 mm 1 mm 1800 mm 1800 mm Rozměr segmentu mm mm mm mm Váha 180 kg 195 kg 270 kg 405 kg 420 kg MAGUS lapol Basika fass E professional MAGUS lapol Basika fass E professional, automatický, nerez , se segmentovou konstrukcí. Separátor určen pro volně stojící instalaci ve vnitřních prostorách s teplotami nad 0 C a teplotou olejové emulze vyšší než 65 C. Velikost hydraulicky dimenzována dle DIN EN a DIN Servisní vstup kryt víkem s rychloupínáním a těsněním pro zabránění úniku zápachu. Připojení vstup/výstup dle norem DIN EN 877 a DIN Certifikát stavebního inspektorátu č. Z Potrubí pro odvod olejové emulze s přírubou DN65 / PN10. Dopouštěcí soustava v horní části tělesa separátoru pro doplnění pitné vody po odčerpání odpadu, připojení ¾". Inspekční okno se stěračem na boční stěně. Příkon mixážní jednotky a čerpadla na výstupním potrubí 3,4 4,5 kw, napájení 400 V, 3 fázové, jištění 16 A. MG MG MG MG MG32020 Velikost (NS) Nátok pravý pravý pravý pravý pravý Počet segmentů Připojení DN DN100 DN100 DN100 DN150 DN150 Objem 370 l 720 l 920 l 1970 l 2253 l Průměr D 880 mm 1130 mm 1130 mm 1630 mm 1630 mm Výška H 1680 mm 1690 mm 1920 mm 1950 mm 2130 mm Výška a 1265 mm 1225 mm 1475 mm 1425 mm 1585 mm Výška c 1195 mm 1155 mm 1405 mm 1355 mm 1515 mm Délka L 1 mm 1520 mm 1520 mm 1750 mm 1750 mm Hloubka B 1110 mm 1350 mm 1350 mm 1610 mm 1900 mm Rozměr segmentu mm mm mm mm Váha 180 kg 195 kg 270 kg 405 kg 420 kg 8

9 Doplňky MAGUS nádoba na odběr vzorků, horizontální, PE MAGUS lapol nádoba na odběr vzorků, horizontální, PE. MG38000 Připojení DN100 / 150 MAGUS nádoba na odběr vzorků, vertikální, PE MAGUS nádoba na odběr vzorků, vertikální, PE. MG Připojení DN100 / 150 9

10 Doplňky MAGUS nádoba na odběr vzorků, horizontální, nerez MAGUS nádoba na odběr vzorků, horizontální, nerez. MG MG Připojení DN100 DN150 MAGUS nádoba na odběr vzorků, vertikální, nerez MAGUS nádoba na odběr vzorků, vertikální, nerez. MG MG Připojení DN100 DN150 10

11 Doplňky MAGUS dálkové ovládání MAGUS dálkové ovládání pro odlučovače tuků comfort/professional (ref. výr ). MG MAGUS připojovací skříň MAGUS připojovací skříň na fasádu vč. rámu mm, nerez (ref. výr ). MG
