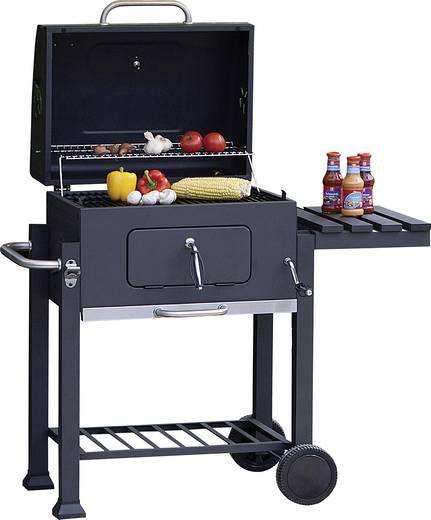

1 Účel použití Zařízení je určeno ke grilování klobás, steaků a jiných druhů pokrmů Gril na dřevěné uhlí s teploměrem Garten Toronto Obj. č.: Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup grilu na dřevěné uhlí s teploměrem Garten Toronto. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Vlastnosti Vozíkový gril vyvedený v americkém stylu se vyznačuje stupňovitě nastavitelnou výškou ohniště. K optimálnímu ovládání grilovací teploty tak stačí jednoduše otáčet klikou. Podle vzdálenosti žhavého uhlí od grilovacího roštu se mění teplota grilovaných pokrmů. Grilovací plocha: 55 x 41,5 cm Plocha ohřívacího roštu: cca 53,9 x 24,1 cm 2 smaltované grilovací rošty s rozměry cca 27,5 x 41,5 cm 1x pochromovaný ohřívací rošt Práškově lakované víko s nerezovým držadlem a teploměrem Odkládací plocha na pravé straně, sklopná Práškově lakované ohniště o rozměrech cca 60,9 x 45,7 cm Smaltovaný černý zásobník na dřevěné uhlí, výškově nastavitelný pomocí kliky Práškově lakovaná dvířka zásobníku na dřevěné uhlí Lakovaná nádoba na popel s nerezovým držadlem Nerezové držadlo vlevo Práškově lakovaný vozík s odkládací mřížkou 2 plastová kolečka s krytkami 4 háčky na příbory na postranní odkládací ploše Otvírák na láhve připevněný na vozíku Pracovní výška cca 84 cm Maximální množství dřevěného uhlí: 1,35 kg Hmotnost dřevěných briket: 2,7 kg Vybavení 2 smaltované grilovací rošty s rozměry cca 27,5 x 41,5 cm Práškově lakované víko s nerezovým držadlem a teploměrem Smaltovaný zásobník na dřevěné uhlí, výškově nastavitelný pomocí kliky Odkládací plocha na pravé straně, sklopná Otvírák na láhve připevněný na vozíku 4 háčky k zavěšení grilovacího náčiní

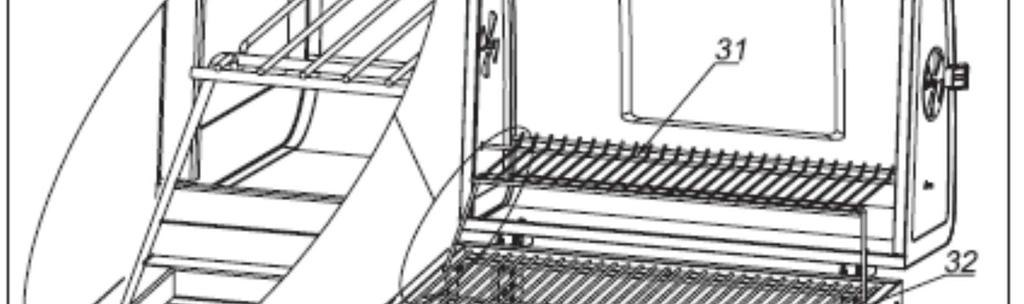

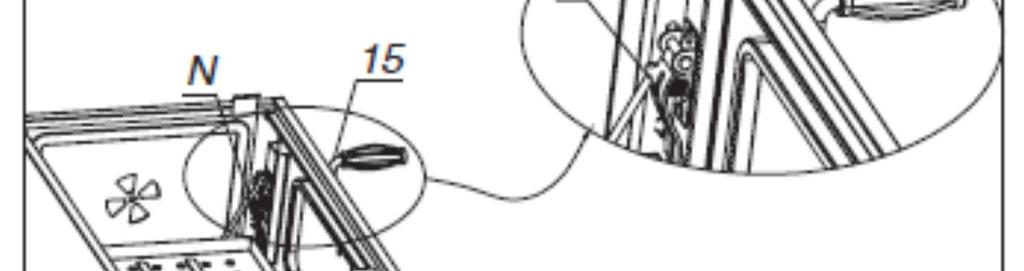

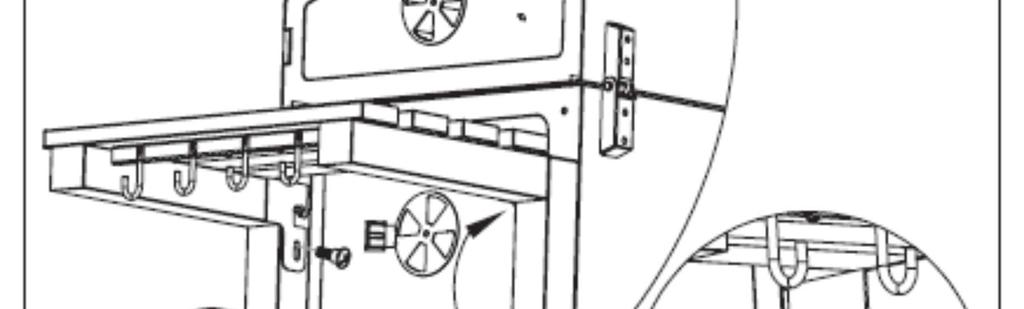

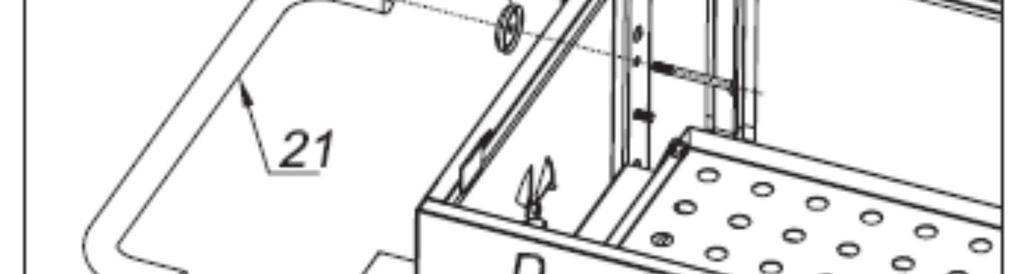

2 Popis a ovládací prvky 1 Základní korpus grilu, zadní stěna 2 Základní korpus grilu, pravá stěna 3 Základní korpus grilu, levá stěna 4 Základní korpus grilu, přední stěna s dvířky pro doplňování uhlí 5 Nožka levá přední LF 6 Nožka levá zadní LB 7 Zakončovací patka nožky 8 Nožka pravá přední RF 9 Nožka pravá zadní RB 10 Spodní odkládací mřížka 11 Osička koleček 12 Kolečko 13 Krytka kolečka 14 Rošt na uhlí, nastavitelný 15 Klika pro rošt na uhlí 16 Zavírací plíšek dvířek pro doplňování uhlí 17 Krytka na držadlo dvířek pro doplňování uhlí 18 Držadlo dvířek pro doplňování uhlí 19 Regulace vzduchu 20 Spodní závěs 21 Rukojeť vozíku 22 Krytka na rukojeť vozíku 23 Otvírák na lahve 24 Poklop 25 Horní závěs 26 Držadlo na poklopu 27 Krytka na poklop a popelník 28 Boční odkládací plocha, pravá, se 4 namontovanými háčky 29 Popelník 30 Držadlo pro popelník 31 Mřížka pro udržování teploty již připraveného jídla 32 Grilovací rošt A Šroub M6 x 10 B Šroub M6 x 35 C Šroub M6 x 45 D Kolíkový šroub M6x70 E Šroub M5 x 16 F Šroub M5 x 28 G Kolíkový šroub M6 H Matka M6 I Matka M10 J Kolík do závěsů K Závlačka L Podložka 6mm M Pružná podložka 6 mm N Kolíkový šroub M5x28

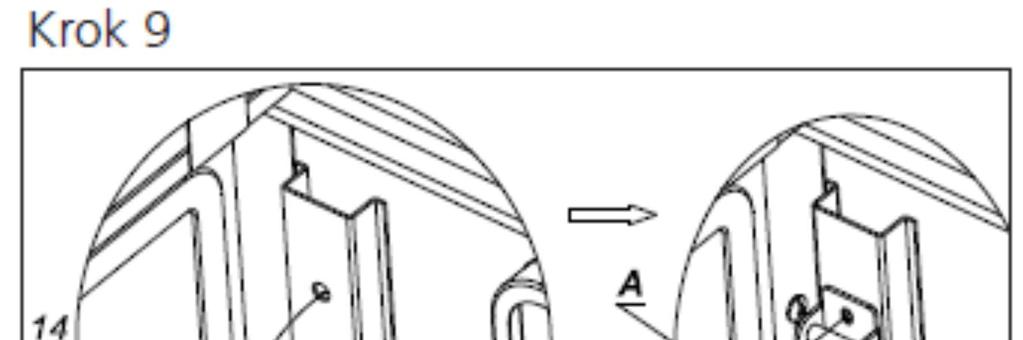

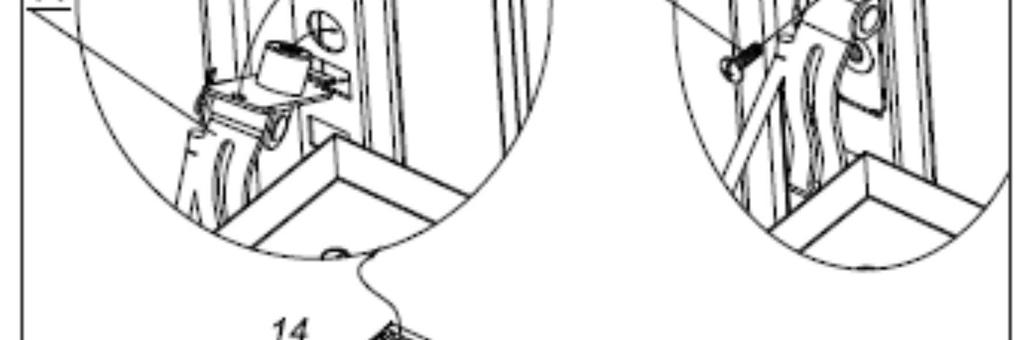

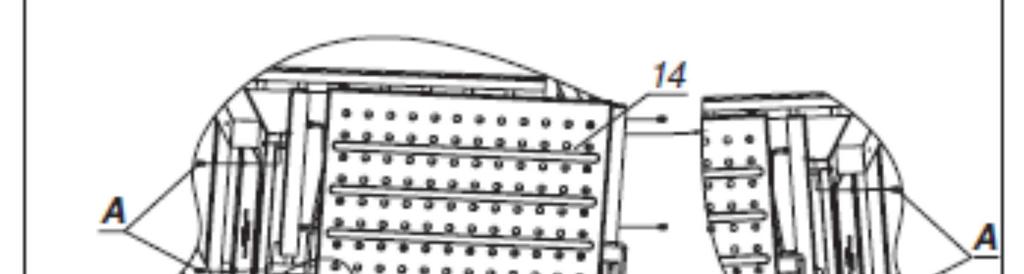

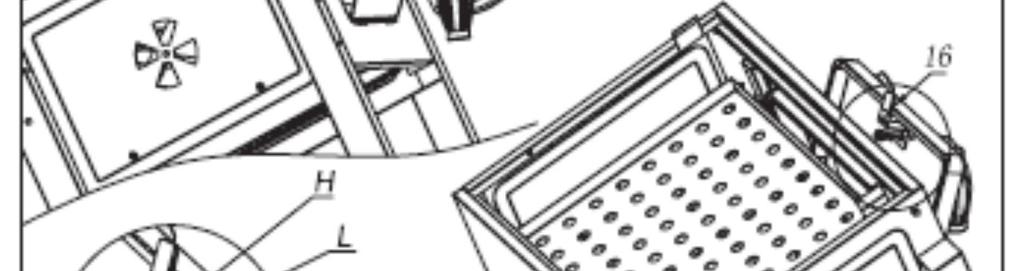

3 Pro tento krok je potřeba pomoc druhé osoby. Rošt na dřevěné uhlí (14) nadzvedněte, dejte do správné polohy a nasaďte na kolík závěsu (J). Zavírací plíšek dvířek (16) umístěte tak, aby lícoval s držadlem dvířek.

4 Pokud vyvrtané otvory na nožce nesouhlasí úplně s otvory otvíráku na lahve (23) posuňte nejdříve volně jeden šroub (E). Zatočte následovně druhý šroub (E) a pak rovnoměrně utáhněte oba šrouby, aby otvírák na lahve byl pevně přitažen. Všechny šrouby musí být dotaženy!

5 Bezpečnostní předpisy a pokyny Zařízení zásadně nepřenášejte, je-li zahřáté nebo v chodu! Nepoužívejte v uzavřených místnostech. Používejte minimálně 2 metry od hořlavých látek. Pro zapálení grilu nepoužívejte alkohol ani benzín. Doporučujeme používat pevné podpalovače Před použitím se ujistěte, že je gril řádně postaven na stabilním, vodorovném povrchu a mimo dosah všech hořlavých látek. Při silném větru umístěte gril tak, aby nedocházelo k rozfoukání jisker. V průběhu grilování, nebo pokud upravujete Air Control System, noste vhodné ochranné rukavice. Během používání nikdy nenechávejte gril bez dozoru. Nikdy se nedotýkejte roštu pro pečení, ohnišťového roštu, popelu, uhlí nebo samotného grilu, abyste ověřili, zda jsou teplé. Rukojeti roštu pro pečení se musí používat výhradně pro čištění a nabírání paliva. Během pečení se s nimi nesmí manipulovat. Nepokoušejte se uhasit plápolavý oheň či uhlí pomocí vody. Smaltový povrch by se mohl poškodit. Lehce uzavřete dolní větrací klapky a nasaďte víko na pečící nádobu. Uhaste uhlí, jakmile pečení dokončíte. Uzavřete Air Control System, po té nasaďte víko na pečící nádobu. Používejte nástroje vhodné pro grilování s dlouhými násadami, které jsou odolné vůči teplu. Nikdy nepokládejte horké uhlí do místa, které pro to není vhodné (nebezpečí požáru nebo popálení). Nikdy nevyhazujte popel a uhlí, dokud nebudou zcela uhašené. Neuklízejte barbecue, dokud popel a uhlí nebudou zcela uhašené. Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do zahradního grilu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, vibracím a otřesům. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Recyklace Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. DO/06/2017
