Čtyřcestné kohouty PN10, vnitřní závit

Transkript

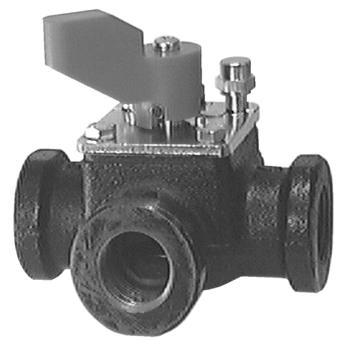

1 4 252 Série 02 Čtyřcestné kohouty PN10, vnitřní závit VCI31... Čtyřcestné kohouty, PN10, vnitřní závit Šedá litina EN-GJL-250 DN k vs 6, m 3 /h Úhel natočení 90 Vnitřní připojovací závit, Rp¾... Rp1½ S ruční ovládací kličkou Lze použít s elektrickými pohony typ SQK, SQL nebo SAL..T10 Kohouty nevyžadují žádnou údržbu Použití Pro užití v uzavřených topných systémech, přednostně ve směšovacích aplikacích. CM1N4252cz Siemens Building Technologies HVAC Products

2 Typy s pohony SQK, SQL, SAL Typ Připojení [ ] DN k vs [m 3 /h] p max [kpa] VCI31.20 Rp ¾ 20 6,3 VCI31.25 Rp VCI31.32 Rp 1¼ VCI31.40 Rp 1½ Příslušenství DN k vs p max Typ ASK32 ASKCZ01 = Jmenovitá světlost = Jmenovitý průtokový součinitel vody o teplotě 5 30 C plně otevřeným kohoutem při tlakové ztrátě 100 kpa (1 bar) = Maximální dovolená tlaková diference na regulační části kohoutu s pohonem pro celý rozsah Otáčení Popis Montážní sada ASK32 se skládá z konzoly a šroubu a je určena pro připojení kohoutů VCI31.. série 02 k pohonům SQL33.., SQL83.. a SQK33... Montážní návod je přiložen k montážní sadě. Montážní sada ASKCZ01 pro kohouty VCI31.. se skládá z horní a dolní části adaptéru, spojovacího dílu a 3 sad spojovacích šroubů po 4 kusech. Objednávání Kohout, pohon a montážní sada, pokud je požadována, se musí objednávat jako samostatné položky. Při objednávání uveďte počet kusů, popis výrobku a typové označení. Příklad: 1 čtyřcestný kohout typ VCI pohon typ SQK33.00 a 1 montážní sada, typ ASK32 Dodávka Náhradní díly Přehled pohonů Kohout, pohon a montážní sada jsou baleny a dodávány jako samostatné položky. Viz přehled, kapitola Náhradní díly, strana 6. Typ SQK ) SQL ) Typ pohonu Napájecí napětí Řídicí signál Doba přeběhu pro s Krouticí moment 5 Nm 12,5 Nm Katal. list N4506 SQL ) 30 s 10 Nm AC 230 V 3-bodový SQK ) 5) 135 s 5 Nm N4508 SAL31.00T10 4) 120 s SAL31.03T10 4) SAL61.00T10 4) Elektromotorický 30 s 120 s SAL61.03T10 4) SAL81.00T10 4) SAL81.03T10 4) SQL ) AC / DC 24 V DC 0..10V 3-bodový 30 s 10 Nm N s 30 s 125 s 12,5 Nm N4506 AC 24 V SQK ) 5) 135 s 5 Nm N4508 1) Lze namontovat 1 pomocný kontakt, typ ASC9.5 2) 3) 4) 5) Lze namontovat 1 pomocný kontakt, typ ASC9.7 Lze namontovat 1 pomocný kontakt, typ ASC9.5 nebo 1 dvojitý pomocný kontakt, typ ASC9.4 nebo 1 potenciometr a 1 pomocný kontakt, typ ASZ7.4. Může být vybaven jedním pomocným kontaktem, typ ASC10.51 nebo dvěma pomocnými kontakty, typ ASC10.51 nebo jedním potenciometrem ASZ7.5/.. a jedním pomocným kontaktem ASC10.51 Pro přímou montáž na kohouty, typ VBF21.40 a VBF21.50 (bez montážní sady) 2/6

3 D01 V 100 [m³/h] V 100 [l/s] Kombinace přístrojů Pohony Typ SQK34, SQK84 SQK33 SQL33, SQL83 SAL..T10 VCI31.20 VCI31.25 VCI31.32 VCI31.40 přímá montáž ASK32 ASK32 ASKCZ01 Konstrukce Aplikace Přítok od kotle zprava nebo zleva. Kličku pro ruční ovládání, stupnici a regulační zvon lze přestavit podle žádané aplikace. Návrh Průtokový diagram p v100 [bar] DN 1½" (40) 1¼" (32) 1" (25) ¾" (20) ,42 1 0, p v100 [kpa] p max = Maximální dovolená tlaková diference na regulační části kohoutu s pohonem pro celý rozsah otáčení p v100 = Tlaková ztráta na plně otevřeném kohoutu při objemovém průtoku V 100 V 100 = Objemový průtok plně otevřeným kohoutem 100 kpa = 1 bar 10 mvs 1 m 3 /h = 0,278 l/s vody při 20 C 3/6

4 Poznámky Projektování Čtyřcestné kohouty VCI31 by měly být instalovány ve shodě s šipkami pro směr proudění média, které jsou vyznačeny na těle kohoutu. V systémech s možným průnikem kyslíku do hydraulického systému je zvýšené nebezpečí vzniku koroze, která může způsobit zadření otočného segmentu kohoutu. Varianty montáže Přítok od kotle zleva Přítok od kotle zprava Tovární nastavení Přestavte regulační disk (stupnice by měla být otočena o 180 ) a kličku pro ruční ovládání tak, jak je popsáno v montážním návodu pro kohouty VCI31 Montáž Kohouty lze snadno smontovat na místě. Kohout, pohon a montážní sada ASK32 (pokud je potřeba) jsou baleny samostatně. Příslušenství Montážní návod ASK32 M Příslušenství Montážní návod ASKCZ01 M Na vrchní straně kohoutu jsou k dispozici dva speciální šrouby pro připevnění montážní sady ASK32 a stupnice pro indikaci polohy. Montážní polohy Tovární nastavení Regulační disk je v poloze pro "přívod od kotle zleva". Otáčení ve směru pohybu hodinových ručiček: otevírání Otáčení proti směru pohybu hodinových ručiček: zavírání. Ruční páčka se stupnicí, indikátorem polohy a žlábkem pro označení polohy disku. Indikátor polohy v poloze "0" = průtok od kotle plně uzavřen. Uvedení do provozu Při uvádění kohoutu do provozu zkontrolujte, zda poloha a smysl otáčení regulačního disku odpovídá hydraulickému zapojení (viz kapitola Projektování ). Poloha regulačního disku je indikována: ruční ovládací páčkou a stupnicí žlábek na přední straně hřídele kohoutu (viditelný pouze bez nasazené páčky pro ruční ovládání) 4/6

5 Údržba Upozornění Před jakýmkoli servisním zásahem na kohoutu, pohonu nebo montážní sadě : vypněte čerpadlo a odpojte napájecí napětí. zavřete uzavírací ventily v potrubí. odtlakujte systém a nechte ho vychladnout. pokud je to nutné, tak odpojte připojovací vodiče ze svorkovnice pohonu. Opětovné uvedení kohoutu do provozu proveďte až po namontování páčky ručního ovládání nebo až po správném namontování pohonu. Likvidace Vzhledem k použití různých materiálů musí být kohout před likvidací rozmontován a roztříděn podle jednotlivých součástí. Místní předpisy mohou vyžadovat speciální zacházení s určitými komponenty nebo musí být brán zřetel na ekologii. Místní předpisy musí být dodržovány. Záruka Uvedené technické údaje jsou platné pouze při použití kohoutů s pohony Siemens uvedenými v tomto katalogovém listě v kapitole Kombinace přístrojů, strana 2. Záruka se nevztahuje na škody vzniklé při použití kohoutů s pohony jiných výrobců. Technické údaje Provozní údaje Tlaková třída PN PN 10 podle ISO 7268 Provozní tlak max kpa (10 bar) podle ISO 7005 v dovoleném teplotním rozsahu média Průtoková charakteristika, všechny lineární směry Dovolená média teplá voda, voda s max. 50 % příměsí proti zamrznutí; Doporučení: kvalita vody podle VDI 2035 Teplota média C Úhel natočení 90 Průmyslové standardy Směrnice pro tlaková zařízení PED 97/23/EC Tlaková příslušenství podle článku 1, část Kapalná skupina 2 bez značení CE podle článku 3, část 3 Použité materiály Tělo kohoutu šedá litina EN-GJL-250 Hřídel Mosaz Regulační disk Mosaz O-kroužky EPDM Ruční ovládací páčka Plast Stupnice pro indikaci polohy Hliník Rozměry / hmotnost viz kapitola «Rozměry», strana 6 Závitové připojení Rp... podle ISO7-1 5/6

6 4252M01 J * K ** G H Rozměry Všechny rozměry v mm DN D ød A B Typ DN ø D A B D G H J * K ** Hmotnost [ ] [kg] VCI Rp¾ ,5 24, ,4 VCI Rp1 17 VCI Rp1¼ ,5 81,5 53,5 41,5 2,1 VCI Rp1½ 2,3 DN = Jmenovitá světlost ø D = Rp závitové připojení pro potrubí podle ISO 7-1 J* = Montážní výška pohonu SQK34.00 nebo SQK84.00 bez montážní sady K** = Montážní výška pohonu SQK33.00, SQL nebo SQL83.00 s montážní sadou ASK32 Celková výška kohoutu a pohonu = Montážní výška čtyřcestného kohoutu + Montážní výška montážní sady, pokud je použita + Montážní výška pohonu + Minimální okolní volný prostor (>200 mm) od stropu nebo zdi pro montáž, připojení, provoz, údržbu atd. Náhradní díly Objednací čísla pro náhradní díly O-kroužek servisní sada klička pro ruční ovládání 4-cestný kohout VCI VCI VCI VCI Montáží návod pro náhradu O-kroužku: M4241 6/ Siemens s.r.o. Změny vyhrazeny
