1 Kmplexní dpravní kncepce města Český Krumlv A1 Kmunikační síť města a blízkéh klí Listpad - Prsinec 2016

2 OBSAH 1 Identifikační údaje prjektu Úvd Cíle zpracvání části A Zájmvé území Metdika zpracvání Seznam pdkladů Báze dat dpravní síti Přílhy

3 1 IDENTIFIKAČNÍ ÚDAJE PROJEKTU Název: Část: Kmplexní dpravní kncepce města Český Krumlv A1 Kmunikační síť města a blízkéh klí Objednatel: Měst Český Krumlv náměstí Svrnsti Český Krumlv Ddavatel: s. r.. Zlatnická Praha 1 3

4 2 ÚVOD Základní báze dat dpravní síti je tvřena ze vstupníh datvéh subru - pasprt kmunikací. Jedntlivé vrstvy mají pdbu prstrvých dat ve frmátu SHP neb DWG, které zanášejí prstrvé umístění sy kmunikace a dalších technických prvků kmunikace. Územní rzsah pkrývá Funkční městský regin. Mezi Zadavatelem a zpravvatelem byly dhdnuty a upřesněny pžadavky na zpracvání pasprtu zejména pak dšl k upřesnění hdnt, které budu uváděny v atributvých tabulkách u jedntlivých vrstev. 3 CÍLE ZPRACOVÁNÍ ČÁSTI A1 Cílem zpracvání části A1 - Kmunikační síť města a blízkéh klí je zpracvání základní báze dat dpravní ve správním území města Český Krumlv. Splupráce zúčastněných subjektů, tj. zejména zástupců města Český Krumlv a zpracvatele pasprtu kmunikací T Mapy. Hlavní cílem je vytvření datvé sady na platfrmě GIS, která bude bsahvat následující vrstvy: Kmunikace Parkviště Křižvatky Msty Jiná křížení na dpravní síti Dpravní značení Prvky ITS Prvky VHD 4 ZÁJMOVÉ ÚZEMÍ Zpracvání části A1 - Kmunikační síť města a blízkéh klí se týká správníh území města Český Krumlv tj. následujících katastrálních území: KODKU Název Český Krumlv Kladné-Dbrkvice Vyšný Přísečná-Dmradice Slupenec Splí-Nvé Splí 4

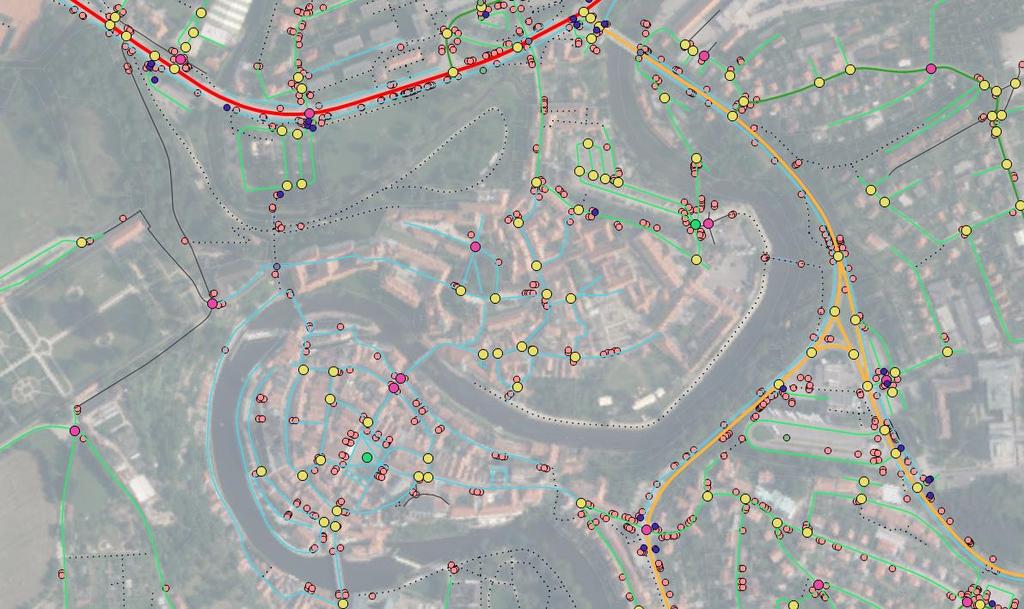

5 Obrázek 1 Zájmvé území 5 METODIKA ZPRACOVÁNÍ Metdika zpracvání studie vycházela z analgie bdbných prjektů s důrazem na zpracvání infrmací pzemních kmunikacích na platfrmě GIS. Klíčvými předpklady zpracvání byla rešerše stávajícíh pasprtu kmunikací zpracvanéh firmu T Mapy, pdklady pskytnutém městem Český Krumlv. Následně prbíhal terénní věření všech dstupných infrmačních zdrjů a jejich převedení d infrmačníh systému..z důvdu splnění všech cílů a racinálníh využití finančních prstředků byly práce rzděleny d následujících tří etap: I. Etapa Přípravně analytická část (Zalžení infrmační báze na platfrmě GIS na různých mapvých pdkladech), sběr dat a terénní průzkum, genervání pracvních pdkladů II. Etapa Rekgnskačně technická část III. Etapa Kmpilační část 5

6 Práce jedntlivých etap se překrývaly a vzájemně dplňvaly na základě aktuálních ptřeb zpracvání. Jedntlivé části etap byly prezentvány a diskutvány v rámci jednání na pracvních schůzkách. Vzniklé náměty připmínky byly pružně zapracvány d celkvéh řešení pasprtu s cílem maximálníh využití výsledků pasprtu. Vlastní práce byly realizvány prstřednictvím tří pracvních skupin: Řídící skupina jednání pracvní skupiny IT skupina zabezpečení infrmační báze studie Terénní skupina sběr dat, pdkladů a terénní rekgnskace Náplň etap zpracvání I. Etapa Přípravně analytická část: Zalžení infrmační báze na platfrmě GIS na různých mapvých pdkladech Implementace získaných pdkladů d IS Kritická rešerše dstupných pdkladů Návrh struktury a frmy pr jedntlivé vrstvy báze dpravní síti Příprava pracvních pdkladů pr vlastní terénní rekgnskaci II. Etapa Rekgnskačně technická část III. Etapa Kmpilační část Prvedení terénní rekgnskace: ftdkumentace, zápis stavu sledvaných parametrů, případný zákres zjištěných údajů d pracvních pdkladů. Implementace a evaluace všech zjištěných výsledků v prstředí ESRI Příprava tematických výstupů jedntlivých vrstev báze v digitální pdbě Finální kmpilace jedntlivých vrstev dle pžadavků bjednatele vznesených na pracvních schůzkách Zpracvání závěrečné zprávy 6 SEZNAM PODKLADŮ V rámci zpracvání studie byly analyzvány následující pdklady: Katastrální mapa (KM-D,DKM) celéh území Pasprt kmunikací z rku prvedený firmu T Map, který měst Český Krumlv d zahájení prací na části A1 nepřevzal) Mstní pasprt měst Český Krumlv, aktualizvaný k Vrstva dpravníh značení měst Český Krumlv, aktualizvána k

7 7 BÁZE DAT O DOPRAVNÍ SÍTI Jedním z nejdůležitějších výstupů části A1 je sestavení základní báze dat dpravní síti, která je tvřena infrmačními vrstvy na platfrmě GIS. Infrmační systém byl využit: K archivaci a verifikaci získaných relevantních pdkladů Sestavení pracvních pdkladů na různých pdkladech a v různých měřítkách Kmpilace účelvých infrmačních vrstev Finalizace výstupů jedntlivých vrstev Frmáty infrmačníh zpracvání jedntlivé vrstvy ulženy ve frmátu ESRI Shape file suřadnicvý referenční systém EPSG:102067, S-JTSK/Krvak East Nrth kódvání češtiny UTF-8 7

8 8 PŘÍLOHY Ppis atributvých tabulek finálních účelvých vrstev Ppis atributvé tabulky kmunikace (úsekdy_ndcn.shp) Atribut Ppis atributu Zdrj Hdnty IDU Id úseku primární klíč T-mapy Čísl IDK ID kmunikace cizí klíč z tabulky T-mapy Čísl Kmunikace DELKA Délka úseku T-mapy Čísl (m) SIRKA Průměrná šířka úseku kmunikace T-mapy Čísl (m) POPIS Ppis úseku T-mapy kmunikace chdník REZIM ID režimu prvzu cizí klíč z číselníku Rezim_prvzu T-mapy 0 busměrná kmunikace 1 jednsměrná kmunikace JIZPRUHU Pčet jízdních pruhů T-mapy 1 jeden jízdní pruh 2 dva jízdní pruhy INT_PROVOZ Intenzita prvzu (pčet vzidel) Čísl (pčet vzidel) PARKOVANI Mžnst parkvání, zpplatněné zóny Měst T-Mapy POZEMEK Vlastnictví pzemku pd kmunikací T-mapy Čísl (pčet míst) Měst Kraj Stát Jiný RYCHLOST Max. pvlená rychlst v úseku Čísl (km/h) OMEZENI Omezení v úseku váha, šířka, výška atd.. Ppis mezení + jedntky F_TRIDA Funkční třída kmunikací Měst T-Mapy NAZEV_KOM Název úseku T-mapy Text CHODNIK Přítmnst chdníku u úseku T-mapy 0 -a 1 - b 2 - c 3 - d 4 - silnice I 5 - účelvé měst 6 - bez třídy 7 - silnice II 8 - silnice III 9 - účelvé statní 1- jednstranný 2 - bustranný 8

9 Ppis atributvé tabulky parkviste_ndcn Atribut Ppis atributu Zdrj Hdnty ID Id primární klíč Čísl KAPACITA Kapacita parkviště Měst Čísl (pčet autmbilů) PLOCHA Plcha parkviště Čísl (m 2 ) TYP_PARK Způsb parkvání Klmé Šikmé Pdélné PRAVIDLA Pravidla pr parkvání Měst TYP_ZONY Druh parkvací zóny Měst NAZEV Název parkviště Měst Text, ppis pravidel Ppis atributvé tabulky msty Atribut Ppis atributu Zdrj Hdnty IDM Id primární klíč Čísl OZNACENI Evidenční čísl mstu Měst Text NAZEV Název mstu Měst Text PREDMET Předmět přemstění Měst Text SIRKA Šířka mstu Měst Čísl (m) DELKA Délka mstu Měst Čísl (m) NOSNOST Nsnst mstu Měst Čísl (t) SPRAVCE Správce Měst 0 Jiný 1 - Měst Ppis atributvé tabulky prvky_vhd Atribut Ppis atributu Zdrj Hdnty ID Id primární klíč Čísl NAZEV Název stanice, zastávky Text DRUH_DOP Druh dpravy využívající danu zastávku Bus Vlak MHD Zastavují na zastávce spje MHD 0 ne 1 an VHD Zastavují na zastávce spje VHD 0 ne 1 an Z zelená J žlutá RA rezidenti a abnenti N návštěvnické 0 bez mezení PRISTRESEK Vybavení stanice, zastávky přístřeškem Čísl (pčet přístřešků) LAVICKA Vybavení stanice, zastávky lavičku Čísl (pčet laviček) ODP_KOS Vybavení stanice, zastávky dpadkvými Čísl (pčet dp. kšů) kši SLUZBY Pskytvání služeb ve stanici neb zastávce Text (druhy služeb) text 9

10 Ppis atributvé tabulky prvky_its Atribut Ppis atributu Zdrj Hdnty ID Id primární klíč Čísl TYP Typ prvku ITS Text (název prvku) POPIS Ppis prvku ITS Text LOKALITA Umístění prvku ITS Text VAZBA_KOM Přímá suvislst k prvzu 0 ne 1 an Ppis atributvé tabulky křižvatky Atribut Ppis atributu Zdrj Hdnty ID Id primární klíč Čísl TYP Typ křižvatky 1 - stykvá 2 průsečná 3 kružní 4 - víceramenná SILNICE Výskyt v křižvatce 0 ne 1 an MK Výskyt v křižvatce 0 ne 1 an UCELOVA Výskyt v křižvatce 0 ne 1 an PRAVIDLA Pravidla řízení prvzu na křižvatce 1 2 Dpravní značení 3 SSZ Ppis atributvé tabulky dpravní značení Atribut Ppis atributu Zdrj Hdnty IDZ ID značky primární klíč T-mapy Měst IDG ID slupku T-mapy Měst POR Přadí značky na slupku T-mapy Měst ZNACKA ID druhu značky z číselníku T-mapy T-mapy Měst ROTATION Natčení dpravní značky T-mapy Měst Čísl Čísl Čísl (přadí značky na slupku 0 nejníže) Text DRUH_ZN_OZ Kódvé značení dpravní značky Text DRUH_ZN_NA Název dpravní značky Text TEXT Reálný text na značce ( max. rychlst, text v ddatkvé tabulce, tnáž atd.) Čísl (úhel ve směru hdinvých ručiček) Text 10

11 Ppis atributvé tabulky Jiná křížení na dpravní síti Atribut Ppis atributu Zdrj Hdnty ID Id primární klíč Čísl TYP Typ křížení mimúrvňvé úrvňvé KOM_1 Objekt 1 Text, (bjekt křížení) KOM_2 Objekt 2 Text, (bjekt křížení) NAZEV_1 Název, lkalizace bjektu 1 Text NAZEV_2 Název, lkalizace bjektu 1 Text 11
