1 Tight System

2 Tight Floor Systém Systém řešení potrubních prostupů skrze základy Výhody systému: Jednoduchá a bezpečná manipulace na stavbě. Hlavní předností tohoto systému je, že prostup je přehledný, bezpečný a šetří místo. Cenově výhodné kompletní řešení prostupu základy. Požadovaná tlaková zkouška je i během betonování výrazně přehlednější a snazší. Díky tomuto systému je možné vyrobit výstupy s menšími rozestupy (např. d25 --> 55mm). Díky tomu může být sběrač menší a snižují se tak nároky na prostor i náklady. Použitím systému Tight Floor se vyhnete nutnosti použít nákladné prostupy do objektu. Počet spojovacích prvků je snížen na minimum. Jistota získání funkční energetické piloty je výrazně zvýšena.

Vodotěsný systém prostupu základy, kompletně osazený Tight

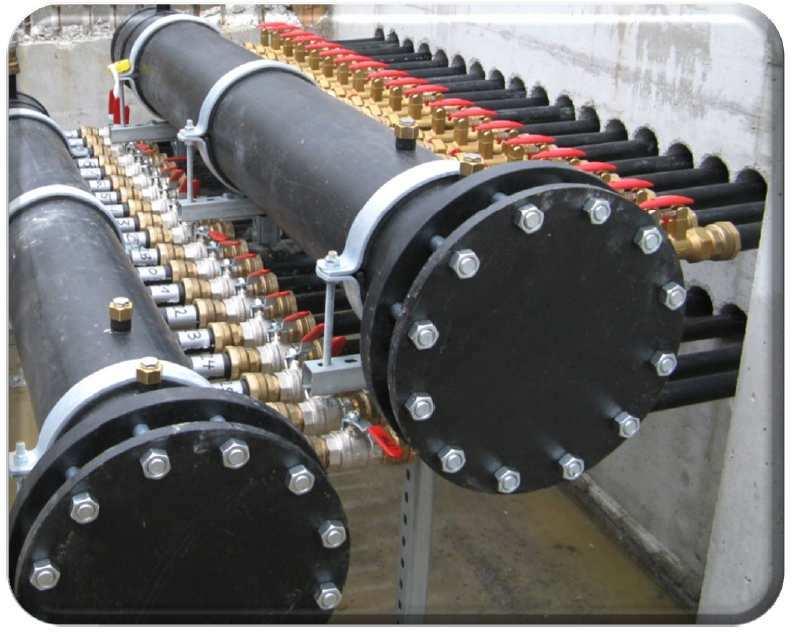

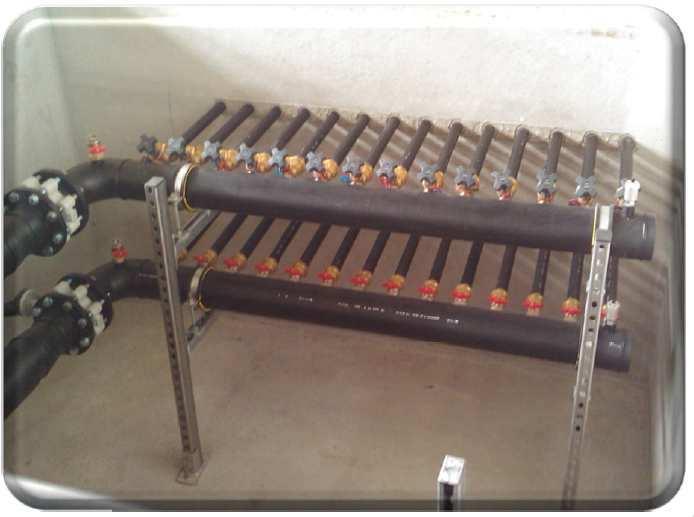

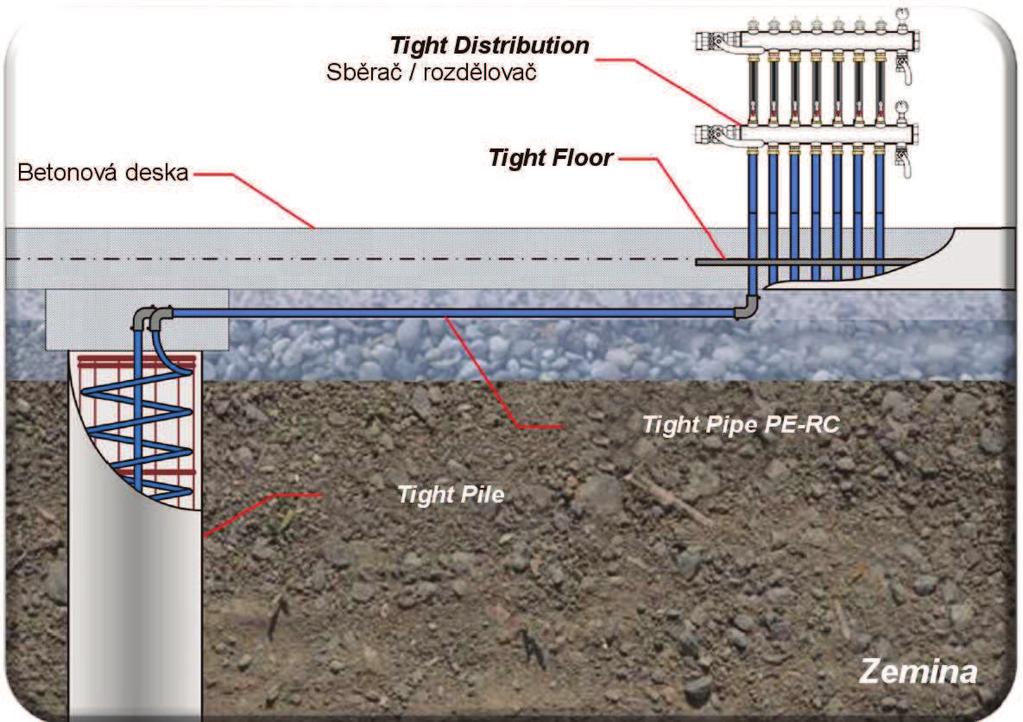

3 Skladba systému Tight Pipe PE-RC Propojovací potrubí vlastní výroby k přímému napojení na prostup stěnou Tight Floor Vodotěsný systém prostupu základy, kompletně osazený Tight Distribution Sběrač / rozdělovač vyrobený dle rozměrů prostupu Tight Floor

4 Tight Wall System Systém řešení potrubních prostupů stěnou objektu Výhody systému: Jednoduchá a bezpečná manipulace na stavbě. Hlavní předností tohoto systému je, že prostup je přehledný, bezpečný a šetří místo. Cenově výhodné kompletní řešení pro prostupu podlahou. Požadovaná tlaková zkouška je i během betonování výrazně přehlednější a snazší. Díky tomuto systému je možné vyrobit výstupy s menšími rozestupy (např. d25 --> 55mm). Díky tomu může být sběrač menší a snižují se tak nároky na prostor i náklady. Použitím systému Tight Wall se vyhnete nutnosti použít nákladné prostupy do objektu. Počet spojovacích prvků je snížen na minimum. Ideální pro prostup propojení vedlejších sběračů / rozdělovačů stěnou k hlavnímu sběrači / rozdělovači.

Vodotěsný systém prostupu stěnou, kompletně osazený Tight

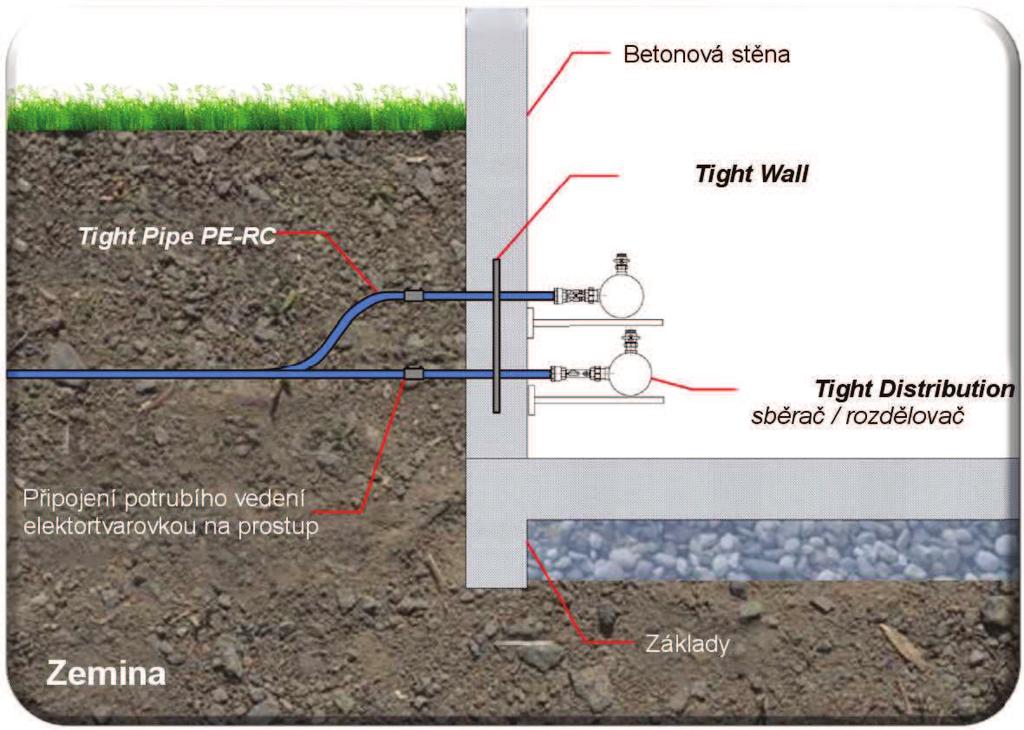

5 Skladba systému Tight Pipe PE-RC Propojovací potrubí vlastní výroby k přímému napojení na prostup stěnou Tight Wall Vodotěsný systém prostupu stěnou, kompletně osazený Tight Distribution Sběrač / rozdělovač vyrobený dle rozměrů prostupu Tight Wall

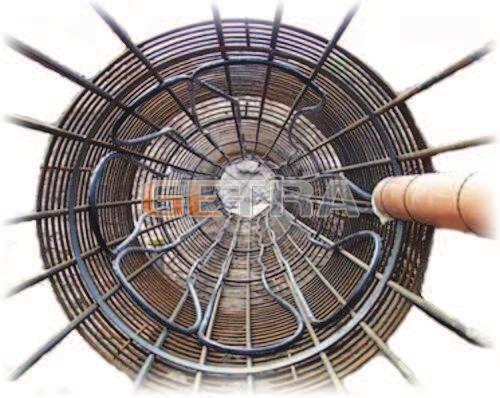

6 Tight Energy Pile Zemní tepelný výměník energetické piloty Výhody systému: Vlastní výroba všechny použité komponenty jsou vyrobeny v jednom závodě a jsou tak optimálně sladěny. Vše z jedné ruky pro oblast geotermie získáte jednoho stálého partnera, se kterým řešíte všechny složky projektu. Nejvyšší spolehlivost při betonování díky optimálnímu prostupu potrubí. Jistota získání funkční energetické piloty je výrazně zvýšena.

Skladba systému Tight Pipe PE-RC Propojovací potrubí vlastní výroby k přímému napojení na prostup stěnou Tight Energy Pile Dlouhodobé sledování tlaku v průběhu stavby díky tlakovací sadě

7 Skladba systému Tight Pipe PE-RC Propojovací potrubí vlastní výroby k přímému napojení na prostup stěnou Tight Energy Pile Dlouhodobé sledování tlaku v průběhu stavby díky tlakovací sadě Tight Proof Tight System optimální propojení a rozdělení průtoků jednotlivých pilot díky individuelně, na jednotlivé projekty sladěným komponentům Tight Floor, Tight Wall a Tight Distribution.

Tight Ductile Pile Zemní tepelný výměník zarážecí energetické piloty Výhody systému: Vlastní výroba všechny použité komponenty jsou vyrobeny v jednom závodě a jsou tak optimálně sladěny.

8 Tight Ductile Pile Zemní tepelný výměník zarážecí energetické piloty Výhody systému: Vlastní výroba všechny použité komponenty jsou vyrobeny v jednom závodě a jsou tak optimálně sladěny. Vše z jedné ruky pro oblast geotermie získáte jednoho stálého partnera, se kterým řešíte všechny složky projektu. Vysoká tepelná vodivost zarážecí piloty vede ke kvalitnímu tepelnému napojení na okolní horninu, obzvlášť pokud je podloží zvodnělé. Pouzdra pilot Tight Ductile Pile jsou do horniny zaráženy, dlouhodobě v ní zůstávají a díky chladným svárům jsou absolutně utěsněné. Plně tak odpadají rizika spojená s vrtáním.

Skladba systému Tight Pipe PE-RC Propojovací potrubí vlastní výroby k přímému napojení na prostup stěnou Tight Ductile Pile Dlouhodobé sledování tlaku v průběhu stavby díky tlakovací sadě

9 Skladba systému Tight Pipe PE-RC Propojovací potrubí vlastní výroby k přímému napojení na prostup stěnou Tight Ductile Pile Dlouhodobé sledování tlaku v průběhu stavby díky tlakovací sadě Tight Proof Tight System optimální propojení a rozdělení průtoků jednotlivých pilot díky individuelně, na jednotlivé projekty sladěným komponentům Tight Floor, Tight Wall a Tight Distribution.

10 Tight Energy MIP Pin Zemní tepelný výměník Mixed-in-Place(MIP) stěna Výhody systému: Vlastní výroba všechny použité komponenty jsou vyrobeny v jednom závodě a jsou tak optimálně sladěny. Vše z jedné ruky pro oblast geotermie získáte jednoho stálého partnera, se kterým řešíte všechny složky projektu. Včetně zařízení pro bezpečné zabudování Tight Pipe. Tepelná aktivace stěny (MIP) pro získání tepla a chladu ze země.

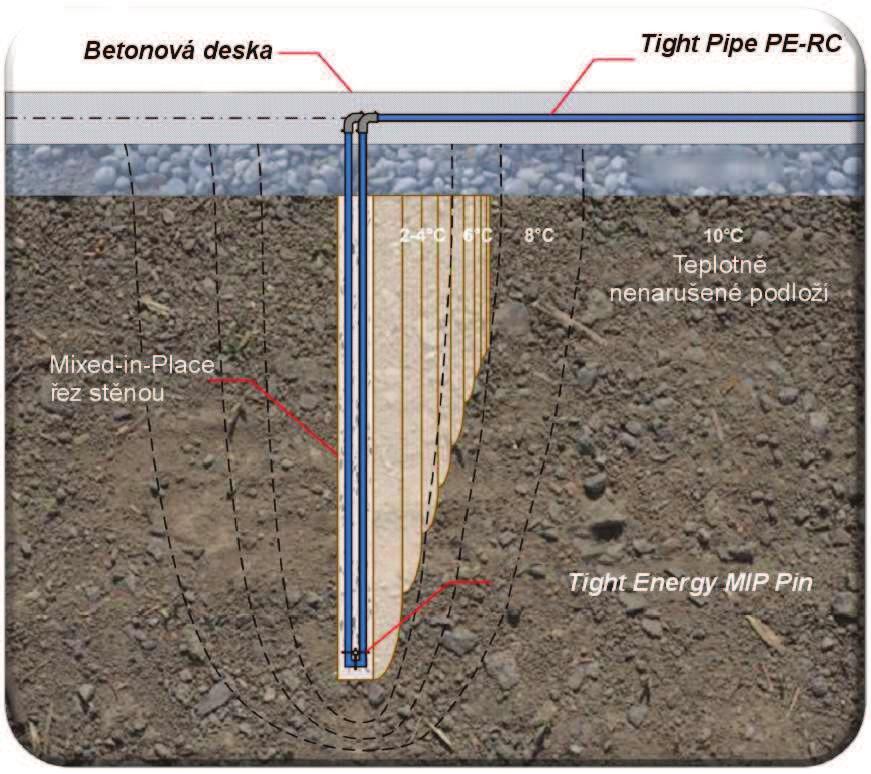

Skladba systému Tight Pipe PE-RC Propojovací potrubí vlastní výroby k přímému napojení na prostup stěnou Tight Energy MIP Pin Dlouhodobé sledování tlaku v průběhu stavby díky tlakovací sadě

11 Skladba systému Tight Pipe PE-RC Propojovací potrubí vlastní výroby k přímému napojení na prostup stěnou Tight Energy MIP Pin Dlouhodobé sledování tlaku v průběhu stavby díky tlakovací sadě Tight Proof Tight System optimální propojení a rozdělení průtoků jednotlivých pilot díky individuelně, na jednotlivé projekty sladěným komponentům Tight Floor, Tight Wall a Tight Distribution.

Cenově výhodné kompletní řešení pro řádný odečet hodnot. Vhodné pro potrubí od d20 do d63.

12 Tight Proof Kompletní systém pro tlakovou zkoušku a sledování tlaku v pilotech, zemních sondách, stropních klimatizacích a dalších vodou plněných tlakových systémech. Výhody systému: Jednoduchá a bezpečná manipulace na stavbě. Cenově výhodné kompletní řešení pro řádný odečet hodnot. Vhodné pro potrubí od d20 do d63. Velmi snadné naplnění potrubí přes klik-spoj. Pro montáž není potřeba žádné nářadí. Systém lze natlakovat ruční pumpou. Jako vložný díl lze použít kulový uzávěr ¾.

13 Nejbezpečnější systém je Tight (těsný)! Firma Gratec GmbH je specialistou na plánování a dodávku topných a chladících systémů s využitím povrchové geotermie pro průmyslové, kancelářské nebo obytné prostory. Kanceláře Obchody Sociální zařízení Sportovní centra Kulturní centra Průmyslové budovy Obytné prostory Zařízení využívající zemní (geotermální) energii patří mezi nejmodernější technologie topných systémů. Optimálně dimenzovaný, zabudovaný a propojený systém může pracovat až při 90% úspoře provozních nákladů oproti konvenčním zařízením. Rádi Vám poradíme, podpoříme Váš projekt a vypracujeme s Vámi technicky, finančně a logisticky nejlepší řešení.
