3. Extrudér. 3. Extrudér. Guide for the assembly of the Extruder. Written By: Josef Prusa manual.prusa3d.com Page 1 of 22
|
|
- Stanislav Tábor
- před 5 lety
- Počet zobrazení:
Transkript
1 3. Extrudér Guide for the assembly of the Extruder. Written By: Josef Prusa 2017 manual.prusa3d.com Page 1 of 22

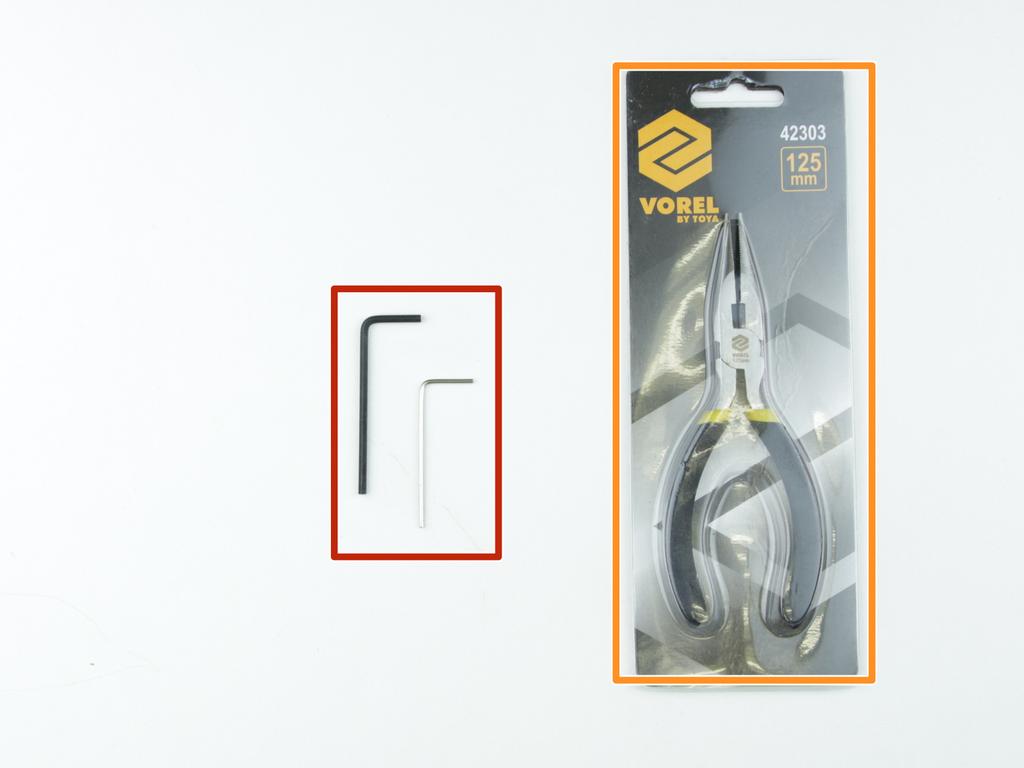

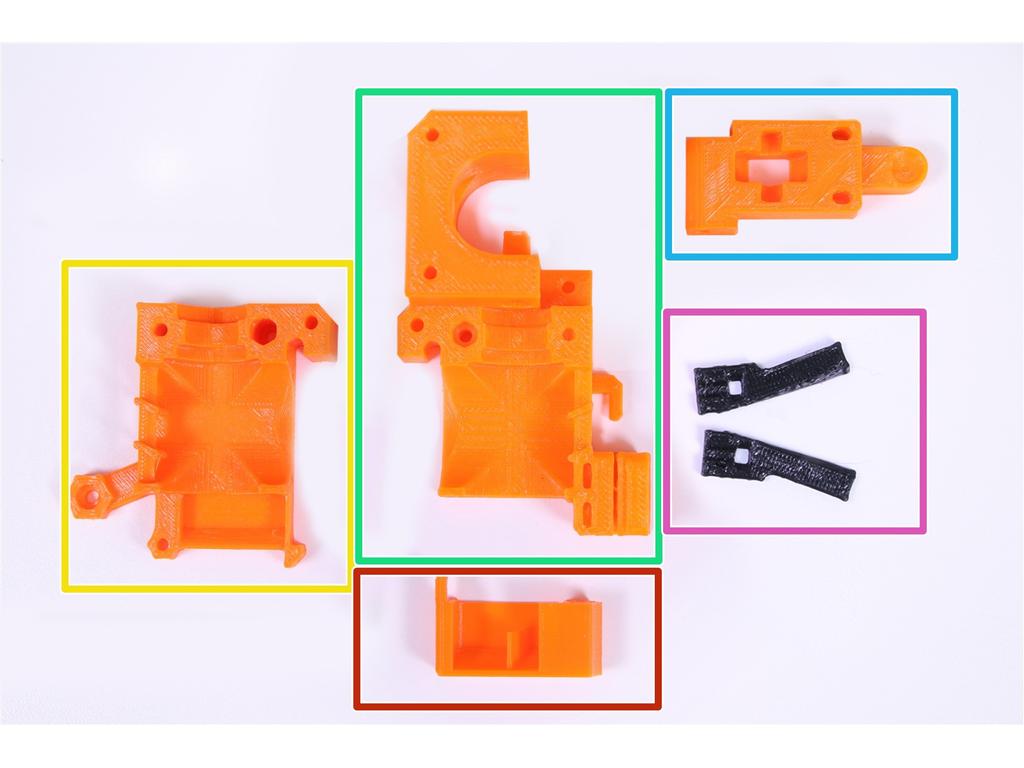

2 Step 1 Potřebné nářadí 1,5 a 2,5mm inbusový klíč Malé kombinované kleště Step 2 3D vytištěné díly Extruder cover (kryt extrudéru) Extruder body (tělo extrudéru) Extruder idler (přítlačná kladka extrudéru) Fan nozzle (kryt ventilátoru může být v černé barvě, rozměry jsou stejné) Držák kabeláže 2017 manual.prusa3d.com Page 2 of 22

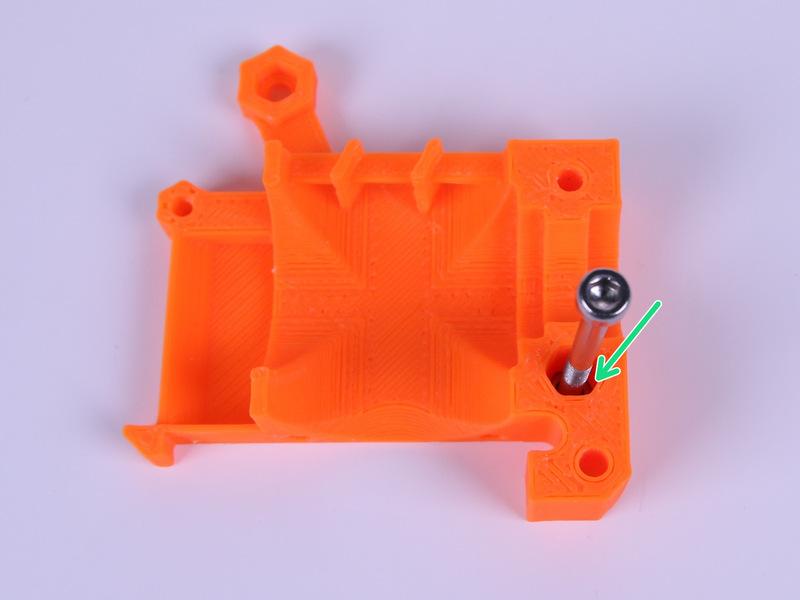

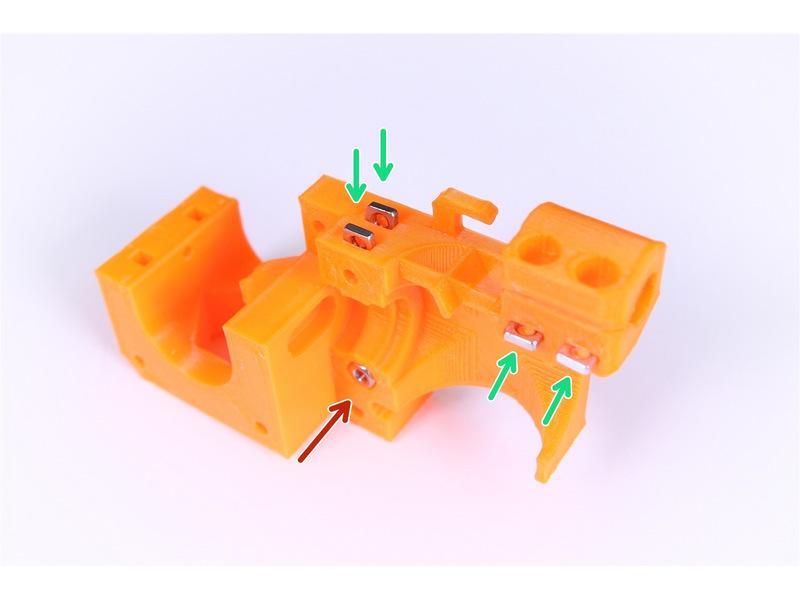

3 Step 3 Tip na vkládání matek Pokud budete mít problém s vkládáním matek do uložení, stačí následovat následujících pár kroků. Našroubujte M3 matku na šroub jako na obrázku (M3x40 z balení Extruder funguje nejlépe). Vsuňte šroub s matkou do uložení. Kleštěmi uchyťte šroub s matkou a klíčem klepněte na hlavu šroubu. Step 4 Umístění matek Vložte matky M3 (2 ks) do otvorů na levé části těla extrudéru. Zasuňte čtvercové matky M3nS (4 ks) do otvorů na pravé části extrudéru. Matky zasuňte co nejhlouběji manual.prusa3d.com Page 3 of 22

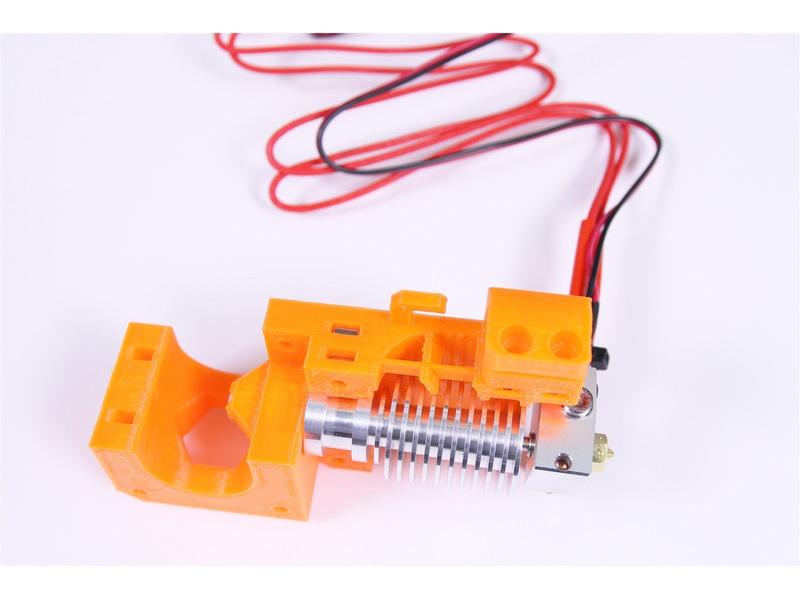

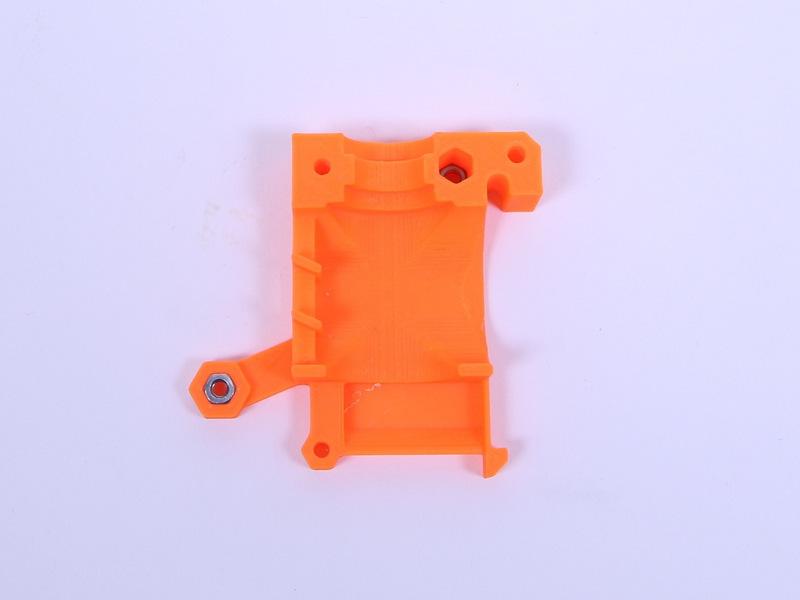

4 Step 5 Příprava těla extrudéru Vložte připravenou trysku do těla extrudéru jako na obrázku. Trysku zatlačte do těla a ujistěte se, že kabely směřují přesně jako na obrázku. Step 6 Příprava krytu extrudéru Vložte matky M3n (2 ks) do otvorů v krytu extrudéru. Horní matka musí být zcela zatlačena! (Otvor na matku má dva průměry a pouze v posledních 3 mm výšky dojde ke správnému uchycení matky.) 2017 manual.prusa3d.com Page 4 of 22

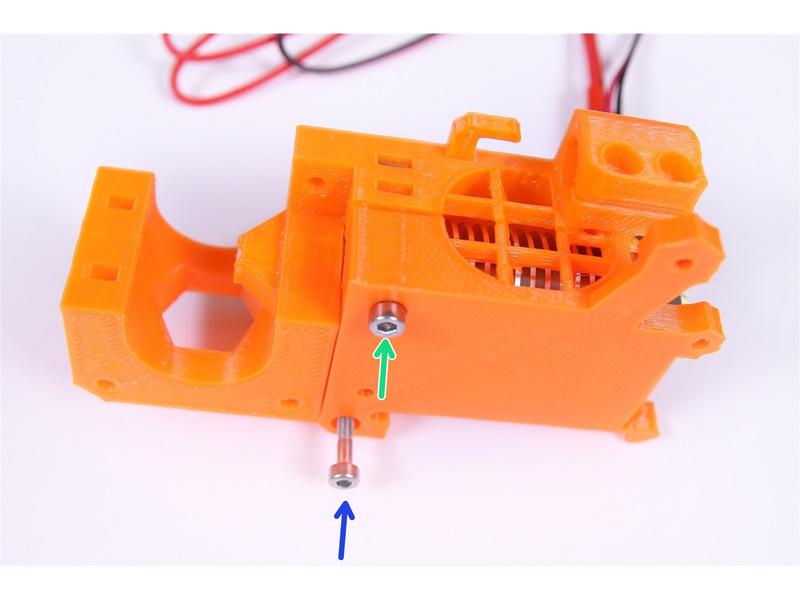

5 Step 7 Umístění těla extrudéru Šroub M3x18 (1 ks) Šroub M3x25 (1 ks) Dbejte správné orientace kabelů z vyhřívání trysky. Použijte 2,5mm inbusový klíč k přišroubování krytu k tělu extrudéru. Ujistěte se, že používáte šrouby správné délky při montáži krytu extrudéru. Zkontrolujte, že jsou všechny matky na svých místech. Utáhněte šrouby dostatečně tak, aby nedocházelo k pohybu trysky v extrudéru, pokud bude mezi krytem a tělem stále mezera, je to v pořádku manual.prusa3d.com Page 5 of 22
6 Step 8 Příprava motoru extrudéru Nasaďte mosazné podávací kolečko na hřídel motoru. Pokud nejde kolečko nasadit, vyšroubujte o pár závitů zajištovací šroubek. Pozor na orientaci podávacího kolečka, zajišťovací šroubek musí být směrem k tělu motoru. Zajištovací šroubek prozatím kompletně neutahujte manual.prusa3d.com Page 6 of 22

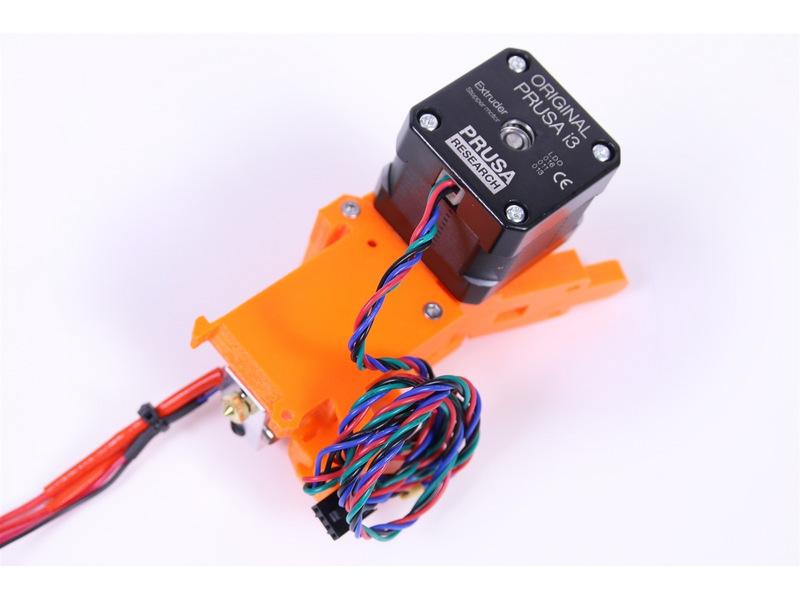

7 Step 9 Namontování motoru a přítlačné kladky Šroub M3x30 (2 ks) Nezapomeňte mít kladku na místě (šroub musí procházet otvorem v kladce). Uchyťte motor na tělo extrudéru (viz obrázek), důkladně zkontrolujte správnou orientaci motoru a kabeláže. Dbejte na správnou orientaci kabelu motoru. Step 10 Dotažení šroubů motoru Šrouby motoru dotahujte zlehka, aby nedošlo k poškození vytištěných dílů manual.prusa3d.com Page 7 of 22

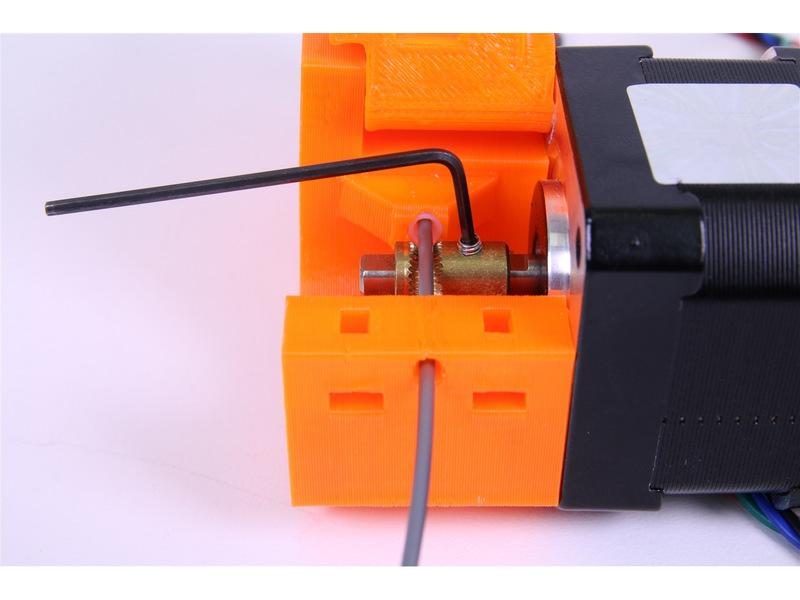

8 Step 11 Dotažení podávacího kolečka Použijte 1,5mm inbusový klíč k dotažení podávacího kolečka. Ujistěte se, že zdrsněná část podávacího kolečka je přesně v ose cesty filamentu. Ujistěte se, že se podávací ozubené kolečko může volně otáčet. Použijte kus přibaleného 1,75mm filamentu (z cívky) pro zarovnání podávacího kolečka s otvory pro filament (viz obrázek). Step 12 VIDEO pro krok 11 Použijte 1,5mm inbusový klíč k dotažení podávacího kolečka. Ujistěte se, že zdrsněná část podávacího kolečka je přesně v ose cesty filamentu. Použijte kus přibaleného filamentu pro zarovnání podávacího kolečka s otvory pro filament. Video je dostupné pouze v online (digitální) verzi manual.prusa3d.com Page 8 of 22

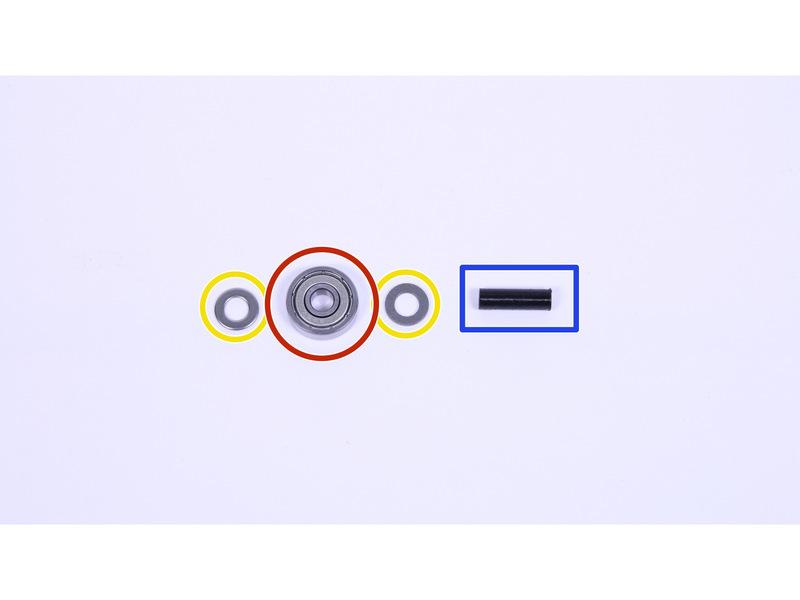

9 Step 13 Příprava přítlačné kladky Vložte čtyřhranné matky M3nS (2 ks) do otvorů v těle extrudéru. Step 14 Příprava přítlačného ložiska Hřídelka 5x16sh Podložka M5 (2 ks) Ložisko 625 (1 ks) Nasuňte podložky a ložisko na hřídelku dle obrázku. Vložte hřídelku s ložiskem do idleru (přítlačné kladky). Zkontrolujte, že je hřídelka zcela doražena do pouzdra! 2017 manual.prusa3d.com Page 9 of 22

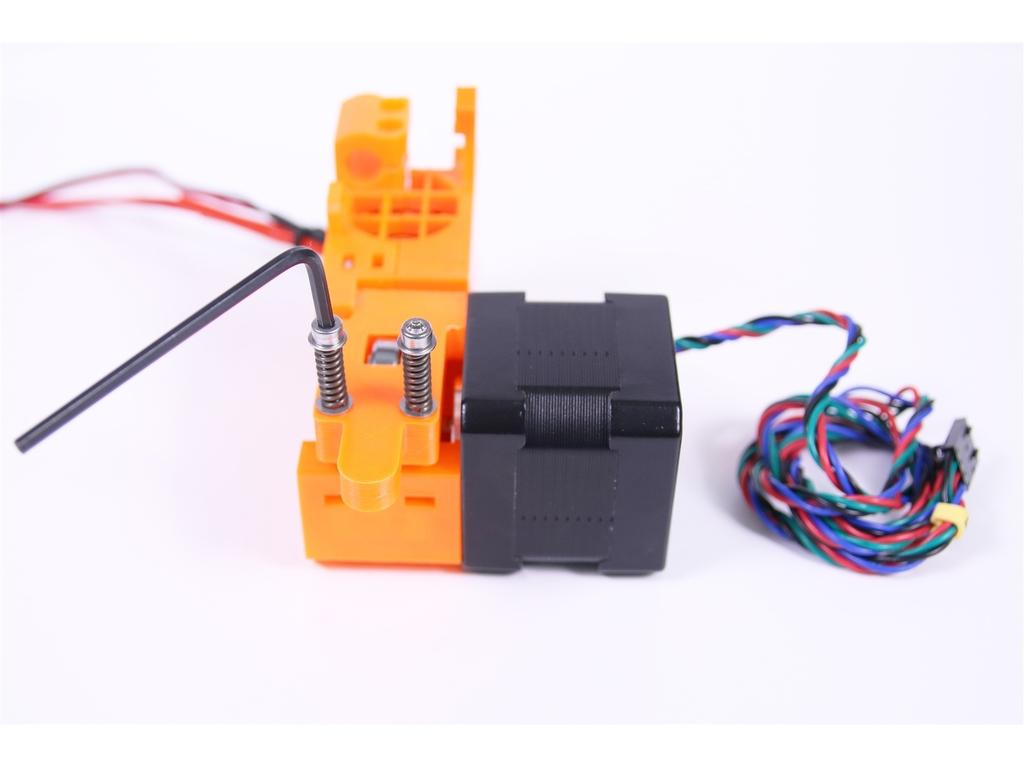

10 Step 15 Příprava přítlačných šroubků Šroub M3x40 (2 ks) Podložka M3w (4 ks) Přítlačné pružinky (2 ks) Sestavte šrouby podle obrázku. Step 16 Umístění přítlačných šroubů Použijte 2,5mm inbusový klíč k zašroubování přítlačných šroubů jako na obrázku. Délka přítlačných pružinek v zašroubovaném stavu by měla být cca 13 mm. Dotažení obou šroubů větší silou je v pořádku, potřebujeme vyvinout tlak na idler (přítlačnou kladku) manual.prusa3d.com Page 10 of 22
11 Step 17 Příprava tiskového ventilátoru 5015 tiskový ventilátor Šroub M3x20 (2 ks) Použijte 2,5mm inbusový klíč k přišroubování ventilátoru na extrudér jako na obrázku. Prozatím kompletně neutahujte, ventilátor by měl být pouze uchycený na místě. Přední ventilátor je v boxu SUP manual.prusa3d.com Page 11 of 22
12 Step 18 Příprava krytu a dotažení ventilátoru Kryt ventilátoru Šroub M3x20 (1 ks) Krytku ventilátoru dotáhněte pomocí 2,5mm inbusu. Šrouby, které drží ventilátor, dotahujte zlehka. Důkladně zkontrolujte, že se ventilátor může volně otáčet. Step 19 Příprava autokalibrační sondy Připravte autokalibrační sondu (P.I.N.D.A.) vyšroubováním obou matek (pokud s nimi sonda dorazila, pokud ne, můžete přeskočit) manual.prusa3d.com Page 12 of 22

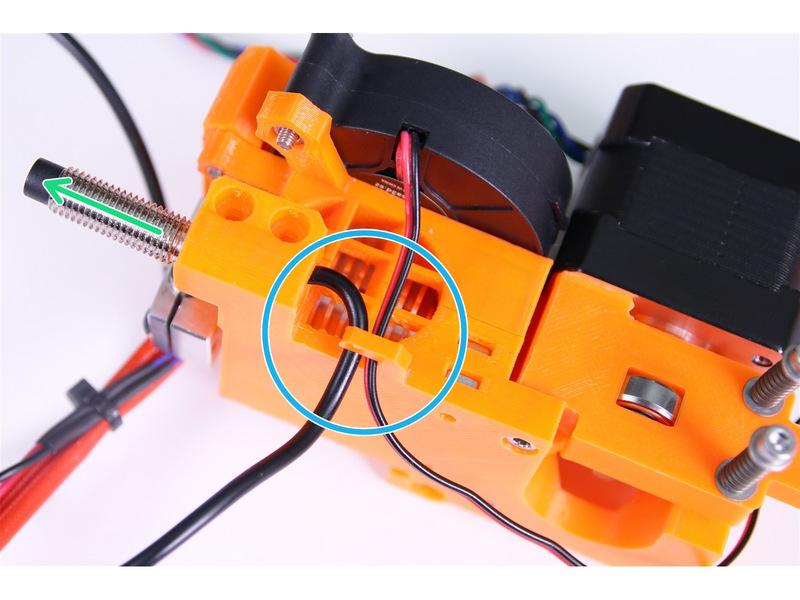

13 Step 20 Příprava kabelů autokalibrační sondy a ventilátoru Prostrčte P.I.N.D.A. sondu skrz držák. Veďte oba kabely skrz háček na těle extrudéru (viz obrázek). Přesná pozice P.I.N.D.A. sondy bude upravena později (v kapitole 9, Finále), takže ji zatím přesně nenastavujte ani nedotahujte. Prozatím plně postačí, pokud zarovnáte poslední závit na sondě s horní hranou držáku, viz obrázek. Nezapomeňte udělat smyčku na kabelu jako na obrázku. Jinak může dojít k jeho poškození! 2017 manual.prusa3d.com Page 13 of 22

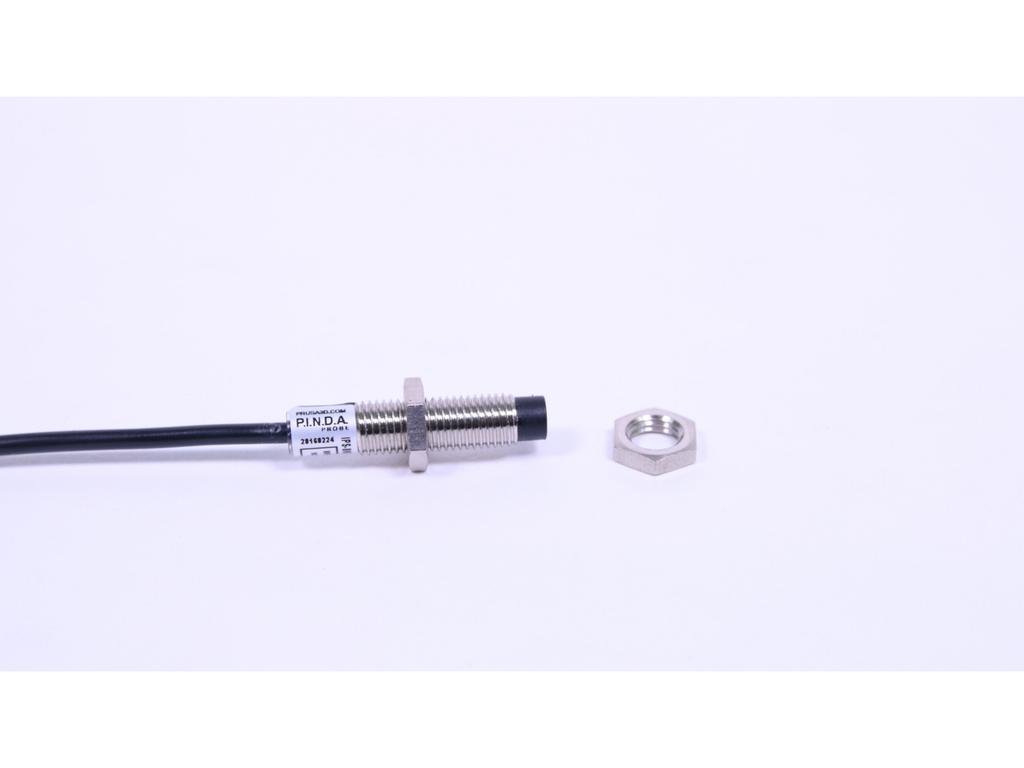

14 Step 21 Utažení P.I.N.D.A. sondy Zajistěte P.I.N.D.A. sondu pomocí dvojice šroubů M3x10. Nezapomeňte udělat smyčku na kabelu jako na obrázku. Jinak může dojít k jeho poškození! 2017 manual.prusa3d.com Page 14 of 22
15 Step 22 Uchycení ventilátoru Šroub M3x18 (4 ks) Dbejte na správnou orientaci ventilátoru. Nálepka musí směřovat k trysce! Kabely od motoru veďte drážkou v těle extrudéru, následně vložte ventilátor. Pomocí šroubů M3x18 a 2,5 mm inbusu uchyťte ventilátor k tělu motoru dle obrázku. Použijte 2,5 mm inbus pro plné dotažení šroubů ventilátoru. Ventilátor je v boxu SUP. Step 23 Příprava na krok 24 Šroub M3x40 (1 ks) s matkou M3n (1 ks) Tištěný manuál může zmiňovat použití šroubu M3x30, ale je nutné osadit M3x40. Matku zašroubujte skrz celý závit manual.prusa3d.com Page 15 of 22

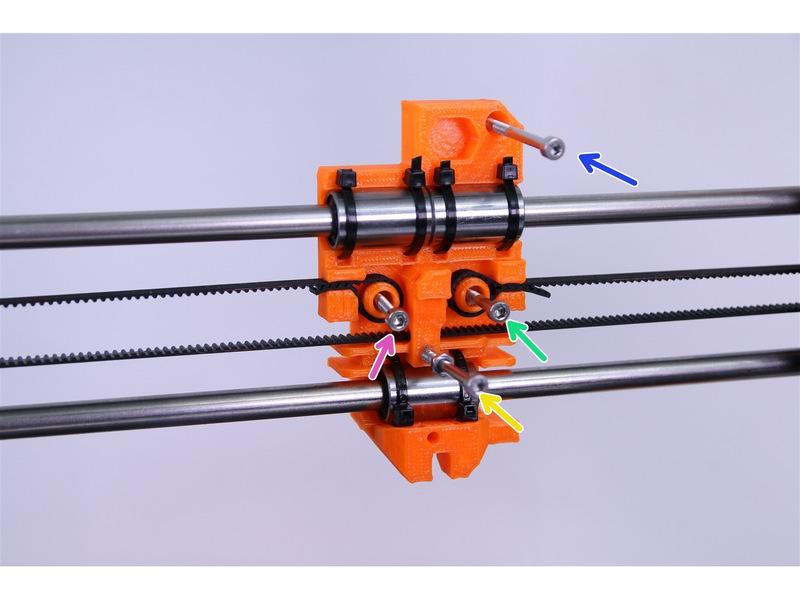

16 Step 24 Příprava namontování extrudéru na osu X Šroub M3x40 (1 ks) Šroub M3x30 (1 ks) Šroub M3x18 (1 ks) Šroub M3x40 (1 ks) s matkou M3n (1 ks) Ujistěte se, že máte korektně délky šroubku jako na obrázku. Umístěte matku M3n (1 ks) do otvoru, viz obrázek manual.prusa3d.com Page 16 of 22

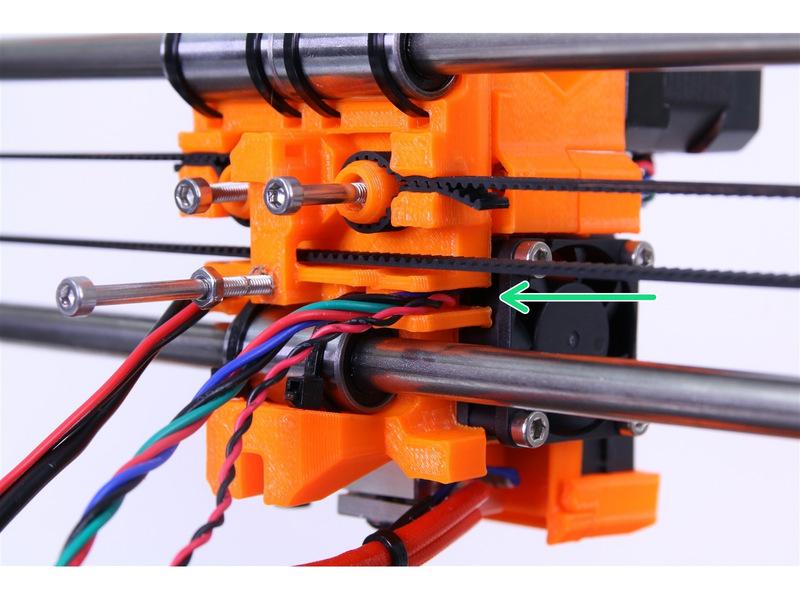

17 Step 25 Příprava kabelů extrudéru Veďte kabely od extrudéru jako na obrázku. Kabely od autokalibrační sondy, motoru a obou ventilátorů musí procházet osou X mezi spodní hlazenou tyčí a X řemenem. Step 26 Vedení kabelů extrudéru Uspořádejte kabely z vrchní části extrudéru úhledně do drážek v těle extrudéru. Dbejte na to, aby kabely od extrudéru byly vedeny jako na obrázku manual.prusa3d.com Page 17 of 22
18 Step 27 Upevnění extrudéru Zašroubujte všechny čtyři šrouby. Dotáhněte extruder na místě. Step 28 Vedení kabeláže Veďte kabely jako na obrázku. Ujistěte se, že kabely z termistoru vedou nad kabely pro vytápění. Obrácené pořadí způsobuje problémy při tisku, nedělejte to! 2017 manual.prusa3d.com Page 18 of 22

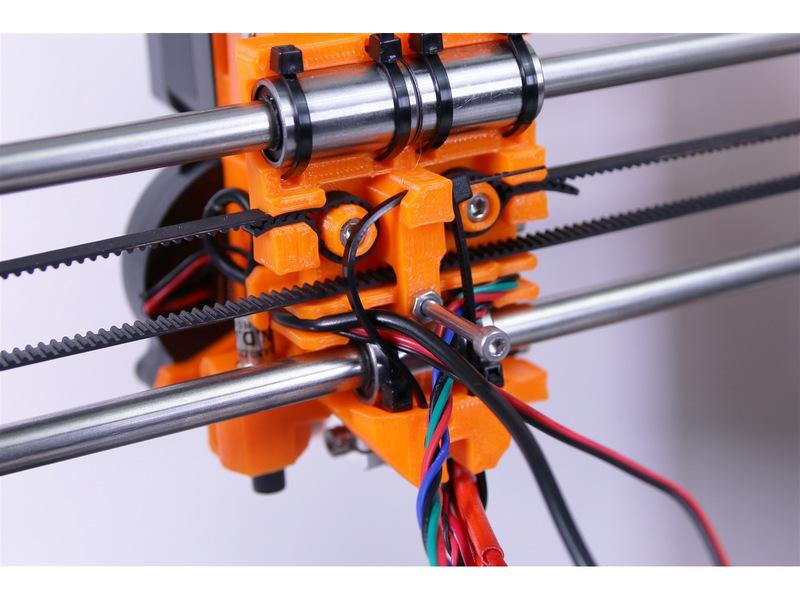

19 Step 29 Organizace kabelů - pravá strana Vložte stahovací pásku (nejdelší z balení) vpravo na X-pojezdu tak, aby kabely od motoru a ventilátoru byly za stahovací páskou a držely na místě. Důkladně zkontrolujte orientaci stahovací pásky. Jakmile jsou všechny kabely přehledně uspořádány, utáhněte stahovací pásku a odstřihněte přebytečný konec. Pro odstřižení přebytečného konce pásky použijte kombinované kleště. Step 30 Uchycení držáku kabeláže Držák kabeláže Ujistěte se, že držák kabeláže směřuje nahoru. Umístěte obě poloviny držáku kabeláže na šroub M3x manual.prusa3d.com Page 19 of 22

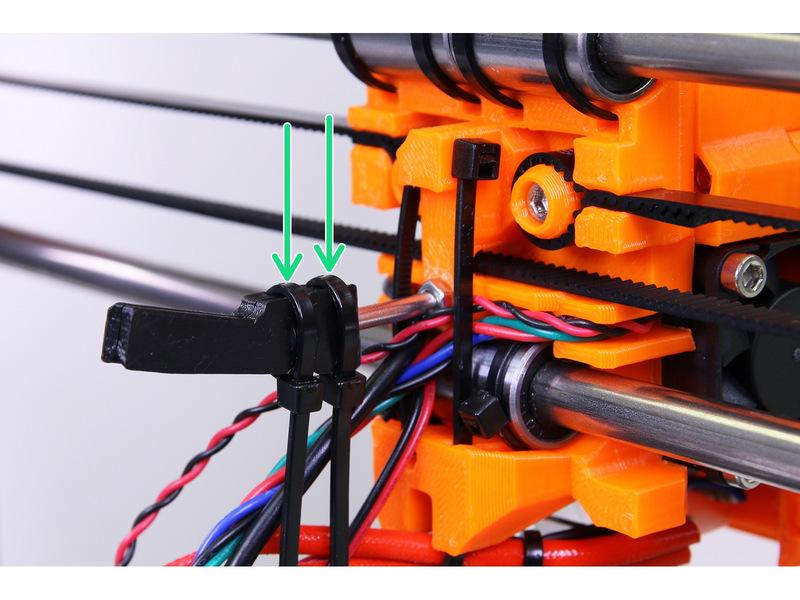

20 Step 31 Utažení držáku kabeláže Pro utažení použijte dvě stahovací pásky. Pro odstřižení přebytečného konce pásky použijte kombinované kleště. Step 32 Příprava tiskové struny Připravte si dodanou tiskovou strunu (NYLON Ø 3 mm, cca 50 cm). Tiskovou strunu zatlačte do otvoru. Pokud by struna nešla vložit do otvoru, zastřihněte ji do špičky. Tato tisková struna slouží jako podpora kabelového svazku. Nezkracujte ji, povede s ním až do elektroniky. Pozor na správnou orientaci tiskové struny, musí mířit směrem vzhůru stejně jako na obrázku manual.prusa3d.com Page 20 of 22

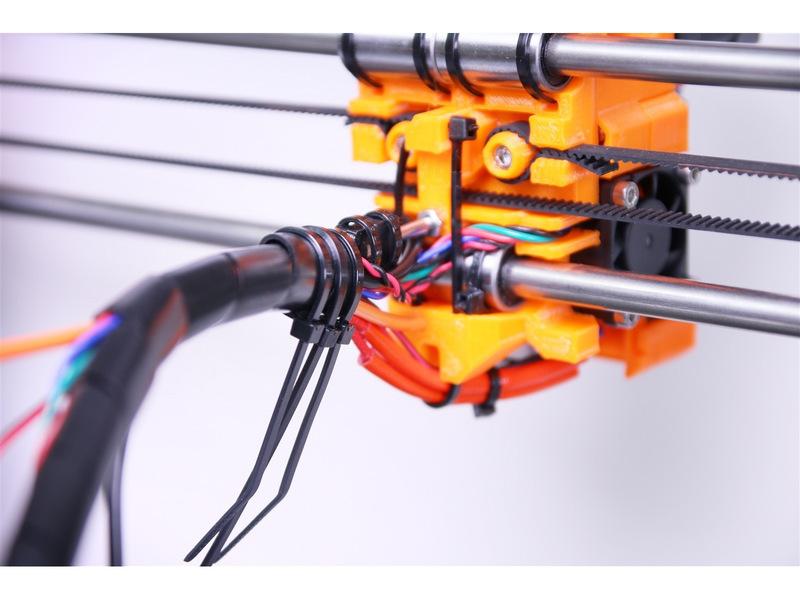

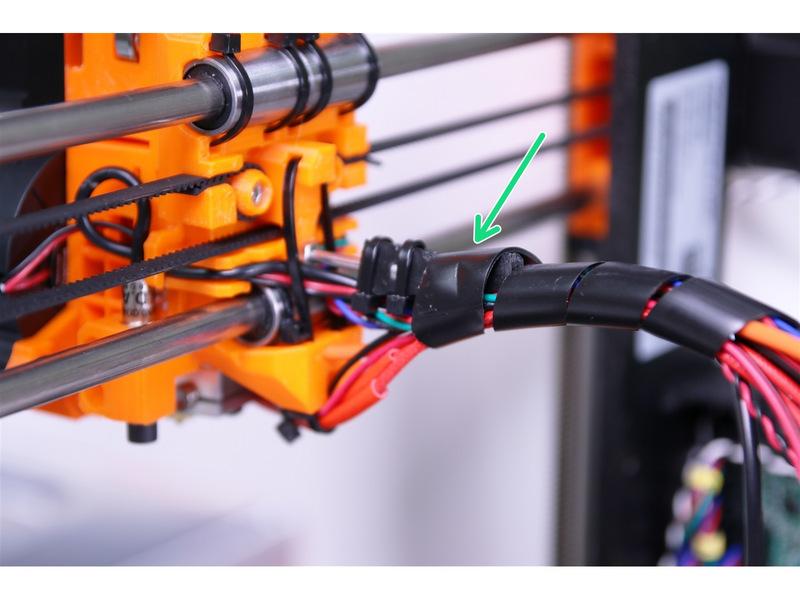

21 Step 33 Příprava kroucené bužírky Oviňte kroucenou bužírku (největší a nejdelší v balení) kolem kabelů. Začněte s kabely z horní části, po 1 otáčce přidejte kabely z trysky. Řádně zkontrolujte pohybem úplně vlevo a vpravo, že kroucená bužírka nenaráží do rámu. Použijte stahovací pásky a utáhněte kroucenou bužírku s kabely k držáku kabeláže. Na první otáčku bužírky použijte celkem tři stahovací pásky, viz obrázek. Dotahujte pásky s citem, přílišné utažení může poškodit kabely uvnitř! Nestahujte pásky pouze přes kabely! Step 34 Dokončení extrudéru Znovu zkontrolujte volný pohyb X- pojezdu a srovnejte kabely v celé délce. Jakmile budete spokojeni s organizací kabelů, dokončete krok navinutím bužírky v plné délce. Na poslední otočce bužírky oddělte tiskovou strunu, viz obrázek manual.prusa3d.com Page 21 of 22
22 Step 35 Hotovo! Gratulujeme! Pravě jste sestavili extruder. Pokračujte další kapitolou - 4. Podložka a elektronika This document was last generated on :12:27 PM manual.prusa3d.com Page 22 of 22
