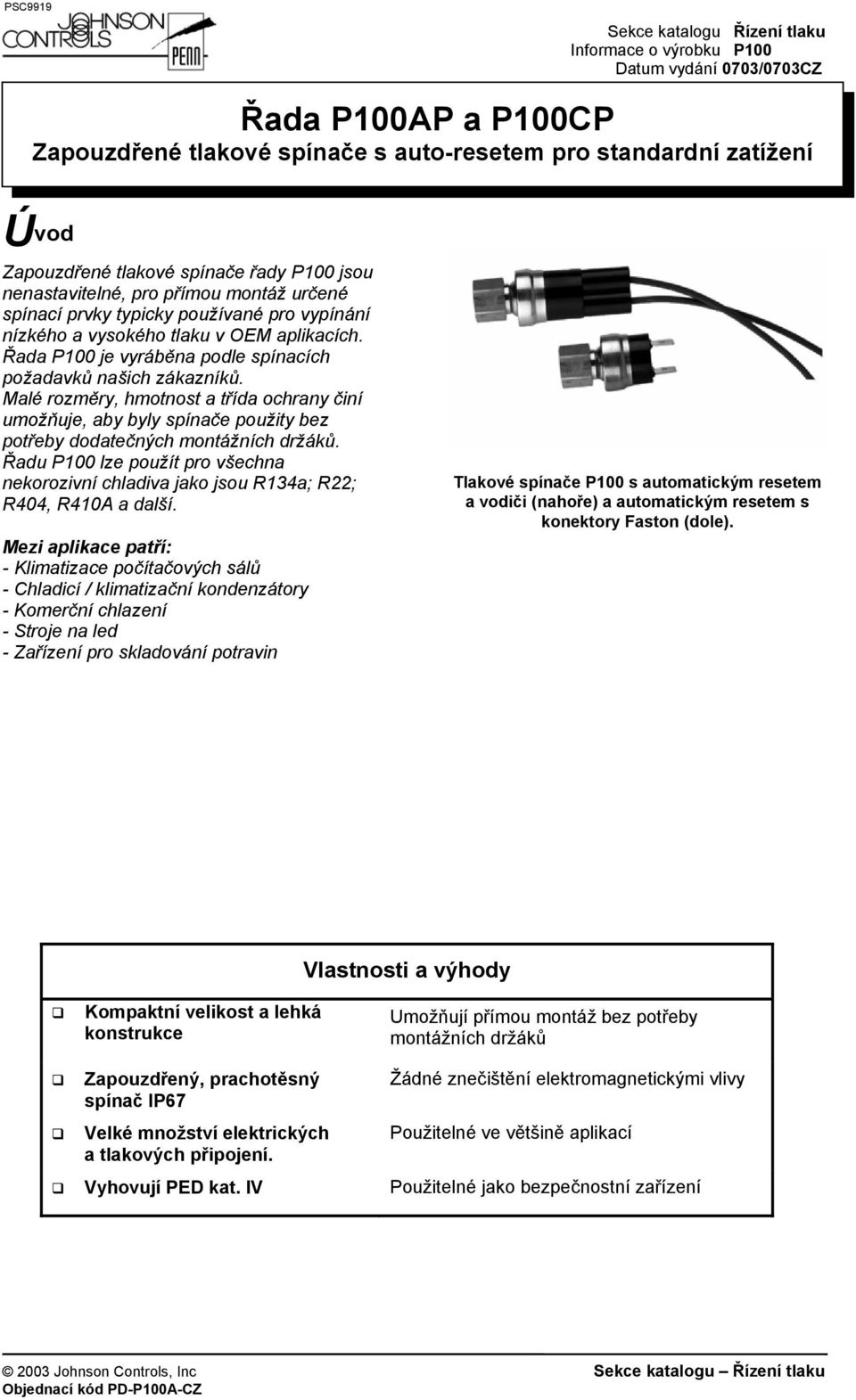

1 PSC9919 Sekce katalogu Řízení tlaku Informace o výrobku P100 Datum vydání 0703/0703CZ Řada P100AP a P100CP Zapouzdřené tlakové spínače s auto-resetem pro standardní zatížení Ú vod Zapouzdřené tlakové spínače řady P100 jsou nenastavitelné, pro přímou montáž určené spínací prvky typicky používané pro vypínání nízkého a vysokého tlaku v OEM aplikacích. Řada P100 je vyráběna podle spínacích požadavků našich zákazníků. Malé rozměry, hmotnost a třída ochrany činí umožňuje, aby byly spínače použity bez potřeby dodatečných montážních držáků. Řadu P100 lze použít pro všechna nekorozivní chladiva jako jsou R134a; R22; R404, R410A a další. Mezi aplikace patří: - Klimatizace počítačových sálů - Chladicí / klimatizační kondenzátory - Komerční chlazení - Stroje na led - Zařízení pro skladování potravin Tlakové spínače P100 s automatickým resetem a vodiči (nahoře) a automatickým resetem s konektory Faston (dole). Vlastnosti a výhody Kompaktní velikost a lehká konstrukce Zapouzdřený, prachotěsný spínač IP67 Velké množství elektrických a tlakových připojení. Umožňují přímou montáž bez potřeby montážních držáků Žádné znečištění elektromagnetickými vlivy Použitelné ve většině aplikací Vyhovují PED kat. IV Použitelné jako bezpečnostní zařízení 2003 Johnson Controls, Inc Sekce katalogu Řízení tlaku

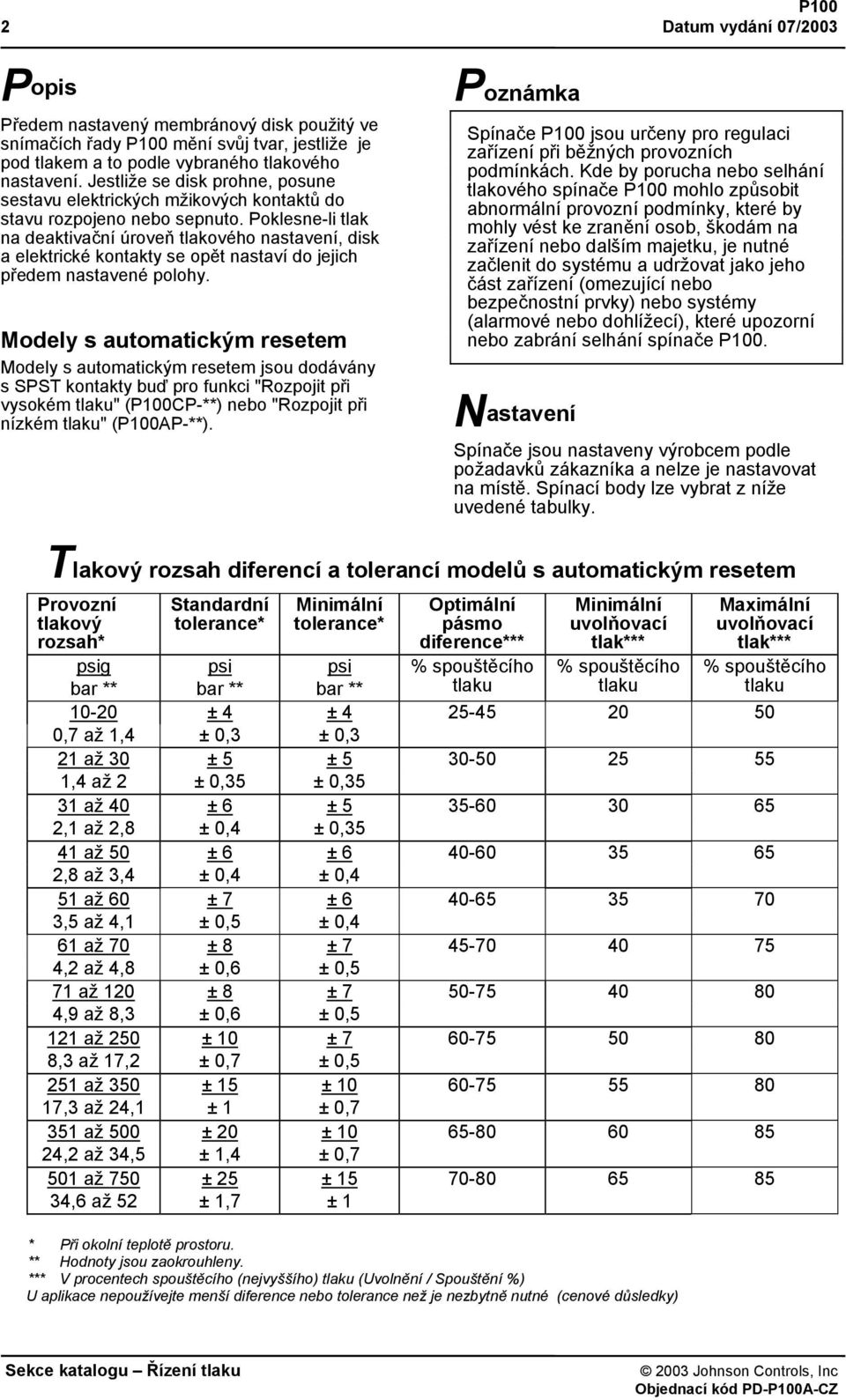

2 2 P100 P opis Předem nastavený membránový disk použitý ve snímačích řady P100 mění svůj tvar, jestliže je pod tlakem a to podle vybraného tlakového nastavení. Jestliže se disk prohne, posune sestavu elektrických mžikových kontaktů do stavu rozpojeno nebo sepnuto. Poklesne-li tlak na deaktivační úroveň tlakového nastavení, disk a elektrické kontakty se opět nastaví do jejich předem nastavené polohy. Modely s automatickým resetem Modely s automatickým resetem jsou dodávány s SPST kontakty buď pro funkci "Rozpojit při vysokém tlaku" (P100CP-**) nebo "Rozpojit při nízkém tlaku" (P100AP-**). Poznámka Spínače P100 jsou určeny pro regulaci zařízení při běžných provozních podmínkách. Kde by porucha nebo selhání tlakového spínače P100 mohlo způsobit abnormální provozní podmínky, které by mohly vést ke zranění osob, škodám na zařízení nebo dalším majetku, je nutné začlenit do systému a udržovat jako jeho část zařízení (omezující nebo bezpečnostní prvky) nebo systémy (alarmové nebo dohlížecí), které upozorní nebo zabrání selhání spínače P100. N astavení Spínače jsou nastaveny výrobcem podle požadavků zákazníka a nelze je nastavovat na místě. Spínací body lze vybrat z níže uvedené tabulky. Tlakový rozsah diferencí a tolerancí modelů s automatickým resetem Provozní tlakový rozsah* psig bar ** Standardní tolerance* Minimální tolerance* Optimální pásmo diference*** % spouštěcího tlaku Minimální uvolňovací tlak*** % spouštěcího tlaku Maximální uvolňovací tlak*** % spouštěcího tlaku psi bar ** psi bar ** ± 4 ± ,7 až 1,4 ± 0,3 ± 0,3 21 až 30 ± 5 ± ,4 až 2 ± 0,35 ± 0,35 31 až 40 ± 6 ± ,1 až 2,8 ± 0,4 ± 0,35 41 až 50 ± 6 ± ,8 až 3,4 ± 0,4 ± 0,4 51 až 60 ± 7 ± ,5 až 4,1 ± 0,5 ± 0,4 61 až 70 ± 8 ± ,2 až 4,8 ± 0,6 ± 0,5 71 až 120 ± 8 ± ,9 až 8,3 ± 0,6 ± 0,5 121 až 250 ± 10 ± ,3 až 17,2 ± 0,7 ± 0,5 251 až ,3 až 24,1 351 až ,2 až 34,5 501 až ,6 až 52 ± 15 ± 1 ± 20 ± 1,4 ± 25 ± 1,7 ± 10 ± 0,7 ± 10 ± 0,7 ± 15 ± * Při okolní teplotě prostoru. ** Hodnoty jsou zaokrouhleny. *** V procentech spouštěcího (nejvyššího) tlaku (Uvolnění / Spouštění %) U aplikace nepoužívejte menší diference nebo tolerance než je nezbytně nutné (cenové důsledky) Sekce katalogu Řízení tlaku 2003 Johnson Controls, Inc

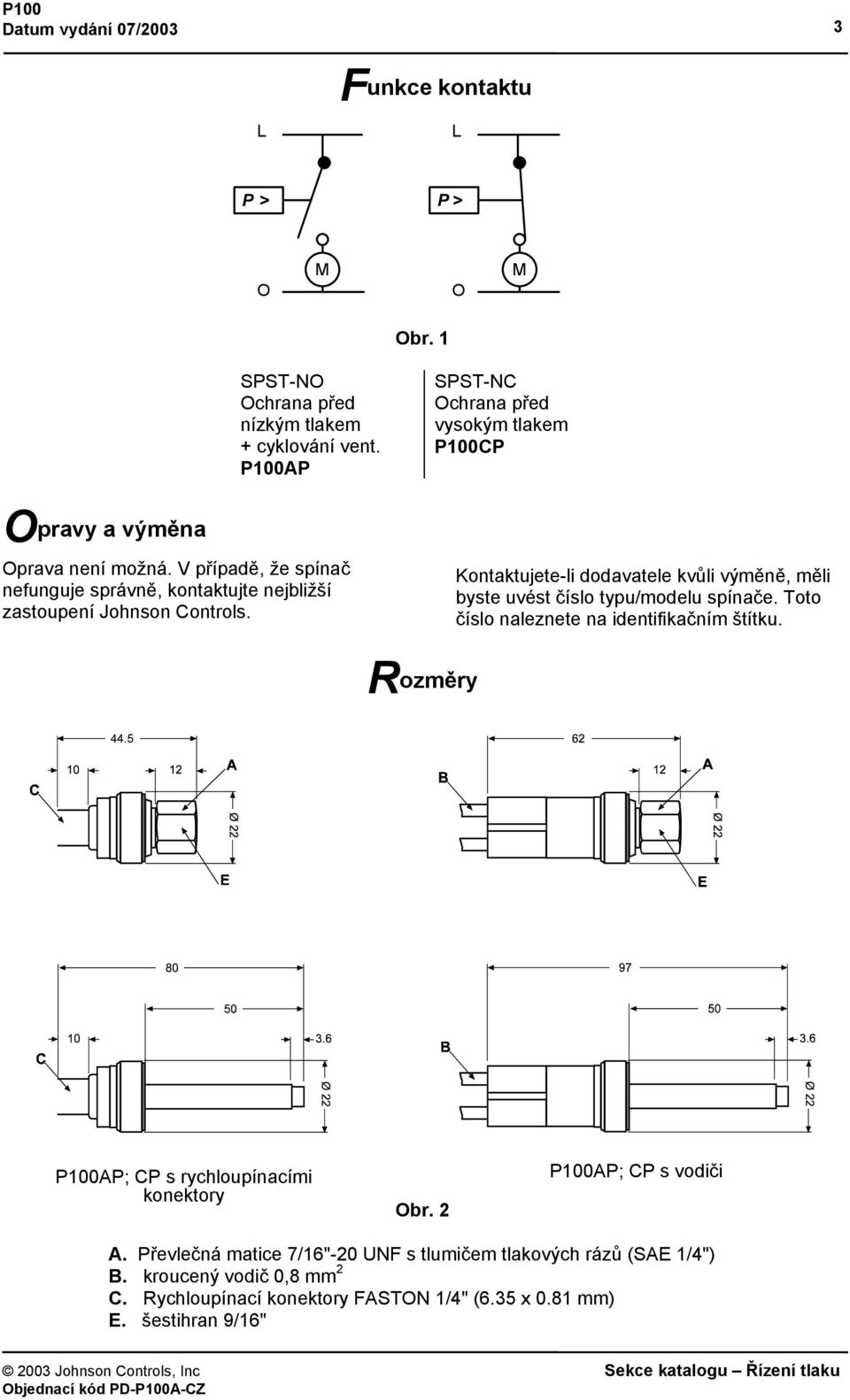

3 P100 3 Funkce kontaktu L L P > P > O M O M Obr. 1 Opravy a výměna SPST-NO Ochrana před nízkým tlakem + cyklování vent. P100AP Oprava není možná. V případě, že spínač nefunguje správně, kontaktujte nejbližší zastoupení Johnson Controls. SPST-NC Ochrana před vysokým tlakem P100CP Kontaktujete-li dodavatele kvůli výměně, měli byste uvést číslo typu/modelu spínače. Toto číslo naleznete na identifikačním štítku. R ozměry P100AP; CP s rychloupínacími konektory Obr. 2 P100AP; CP s vodiči A. Převlečná matice 7/16"-20 UNF s tlumičem tlakových rázů (SAE 1/4") B. kroucený vodič 0,8 mm 2 C. Rychloupínací konektory FASTON 1/4" (6.35 x 0.81 mm) E. šestihran 9/16" 2003 Johnson Controls, Inc Sekce katalogu Řízení tlaku

4 4 P100 A: Obecně Standardní provoz (SPST kontakty) Těžký provoz SPST kontakty SPDT kontakty B: Horní spínací bod (bar) Technické údaje pro výběr spínače P100 F: Tlakové připojení C: Pouze modely s auto resetem Tolerance horního spínacího bodu (bar) Dolní spínací bod (bar) Tolerance dolního spínacího bodu (bar) Označte jednu sekci z kategorie D až F. Standardní tlakové připojení Převlečná matice ¼ s tlumičem tlak.rázů Mosazná šroubení 2 rovná trubička s průměrem ¼ 50 mm rovná trubička s průměrem 6 mm Další volby (prosíme popsat) D: Spínání Rozpíná při vysokém tlaku, spíná při nízkém tlaku Rozpíná při nízkém tlaku, spíná při vysokém tlaku Manuální reset rozepnuto při vysokém tlaku (pouze modely se standardním zatížením ) E: Elektrické připojení Vodiče s odizolovanými konci ½ Bez vodičů Nožové konektory 90 (pouze modely s auto resetem) Šroubové svorky 90 (pouze modely pro těžký provoz s auto resetem) Nožové konektory 45 (pouze SPST modely pro těžký provoz) Šroubové svorky 45 (pouze SPST modely pro těžký provoz) Další volby (uveďte popis) Informace o zákazníkovi Jméno zákazníka: Datum: Kontaktní osoba: Telefon: Stručný popis aplikace: Roční spotřeba (min. objednací množství 250 ks) (U modelů P100AP-** a P100CP je min. objednací množství: 100 ks) Vyplněný formulář mailujte/faxujte do lokální pobočky Johnson Controls Sekce katalogu Řízení tlaku 2003 Johnson Controls, Inc

5 P100 5 P oznámky 2003 Johnson Controls, Inc Sekce katalogu Řízení tlaku

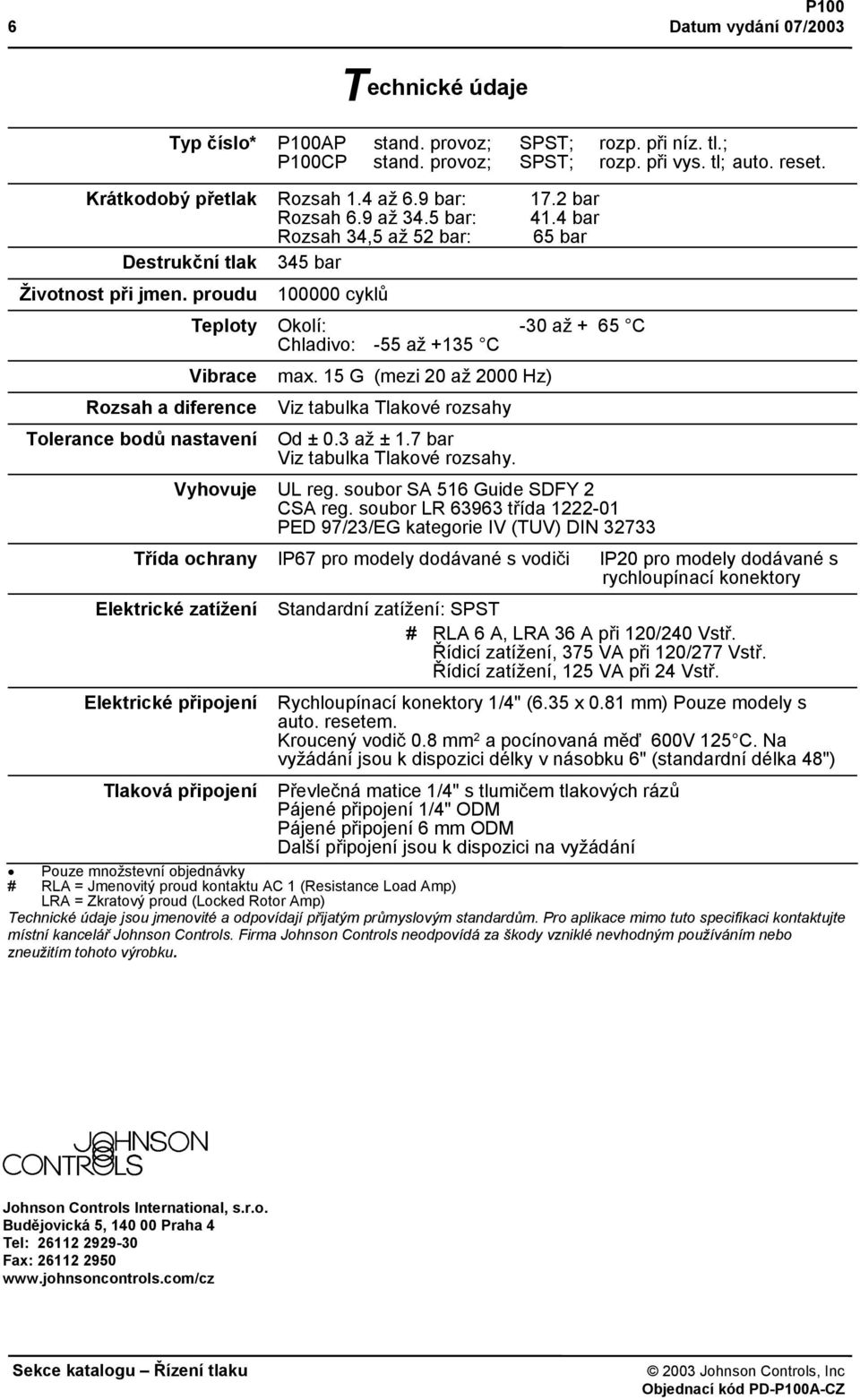

6 6 P100 Technické údaje Typ číslo* P100AP stand. provoz; SPST; rozp. při níz. tl.; P100CP stand. provoz; SPST; rozp. při vys. tl; auto. reset. Krátkodobý přetlak Rozsah 1.4 až 6.9 bar: 17.2 bar Rozsah 6.9 až 34.5 bar: 41.4 bar Rozsah 34,5 až 52 bar: 65 bar Destrukční tlak 345 bar Životnost při jmen. proudu cyklů Teploty Okolí: -30 až + 65 C Chladivo: -55 až +135 C Vibrace Rozsah a diference Tolerance bodů nastavení max. 15 G (mezi 20 až 2000 Hz) Viz tabulka Tlakové rozsahy Od ± 0.3 až ± 1.7 bar Viz tabulka Tlakové rozsahy. Vyhovuje UL reg. soubor SA 516 Guide SDFY 2 CSA reg. soubor LR třída PED 97/23/EG kategorie IV (TUV) DIN Třída ochrany IP67 pro modely dodávané s vodiči IP20 pro modely dodávané s rychloupínací konektory Elektrické zatížení Elektrické připojení Tlaková připojení Standardní zatížení: SPST # RLA 6 A, LRA 36 A při 120/240 Vstř. Řídicí zatížení, 375 VA při 120/277 Vstř. Řídicí zatížení, 125 VA při 24 Vstř. Rychloupínací konektory 1/4" (6.35 x 0.81 mm) Pouze modely s auto. resetem. Kroucený vodič 0.8 mm 2 a pocínovaná měď 600V 125 C. Na vyžádání jsou k dispozici délky v násobku 6" (standardní délka 48") Převlečná matice 1/4" s tlumičem tlakových rázů Pájené připojení 1/4" ODM Pájené připojení 6 mm ODM Další připojení jsou k dispozici na vyžádání Pouze množstevní objednávky # RLA = Jmenovitý proud kontaktu AC 1 (Resistance Load Amp) LRA = Zkratový proud (Locked Rotor Amp) Technické údaje jsou jmenovité a odpovídají přijatým průmyslovým standardům. Pro aplikace mimo tuto specifikaci kontaktujte místní kancelář Johnson Controls. Firma Johnson Controls neodpovídá za škody vzniklé nevhodným používáním nebo zneužitím tohoto výrobku. Johnson Controls International, s.r.o. Budějovická 5, Praha 4 Tel: Fax: Sekce katalogu Řízení tlaku 2003 Johnson Controls, Inc
