1 Sprchové kouty Ceny a technické informace Classic I / 2017 Aus Liebe zum Duschen. Kermi.

2

3 OBSAH Informace o sprchových koutech Zaměření a montáž 2 3 Ochrana proti stříkající vodě 4 5 PANTY OSIA 6 21 PROFIL CADA XS Kermi sprchové kouty 1

4 SPRCHOVÝ KOUT Zaměření Na vaničce / vyzděném práhu Příklad: OSIA Kyvné dveře s pevným polem a boční stěna Nutno vždy změřit: Vnější hrana X ke stěně X = vnější hrana vaničky / vyzděného práhu ke stěně Y = vnější hrana sprchového koutu (stěnový profil resp. prahová lišta) ke stěně Y 10 mm od hrany vaničky / podlahy = vnější bod sprchového koutu 25 mm od hrany vaničky / podlahy = vnější hrana skla X Obdržíte vždy: Sprchový kout, jehož vnější hrana bude namontována cca 10mm od hrany vaničky / vyzděného práhu. Nastavitelná šířka umožňuje vyrovnání v místě nerovnosti stěny. Přesnou nastavitelnou šířku (Y) najdete v tabulce konkrétního výrobku. 2 Kermi sprchové kouty

5 SPRCHOVÝ KOUT Zaměření Na podlahu Příklad: LIGA Kyvné dveře s pevným polem a boční stěna Informace o sprchových koutech Popište naměřené hodnoty jednoznačně: Vnější hrana X ke stěně X = vnější hrana skla ke stěně Y = vnější hrana sprchového koutu (stěnový profil resp. prahová lišta) ke stěně Y Obdržíte vždy: Sprchový kout, kdy vnější hrana skla má vámi požadovaný rozměr. Nastavitelná šířka umožňuje vyrovnání v místě nerovnosti stěny. X Přesnou nastavitelnou šířku (Y) najdete v tabulce konkrétního výrobku. Toto je třeba mít na zřeteli! Sprchové kouty Kermi jsou určeny k montáži na sprchovou vaničku, resp. na systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...)! Při instalaci na spáru je třeba mít jistotu, že je tato spára vodotěsná a nevyžaduje údržbu. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Vzhled a konstrukce sprchového koutu ovlivňují jeho funkčnost. Vyšší cena neznamená automaticky i vyšší těsnost. Kermi sprchové kouty 3

6 Ruku na srdce: Jak důležitý je pro vás ryzí design? Živel voda si razí přirozeně svou cestu. Fyzikální zákon, který není v našich silách plně ovládnout. Co ale můžeme udělat: díky precizně zkonstruovaným profilům postavit vodě bariéru a zajistit tak maximální možnou těsnost. Tak, aby se ven dostalo co možná nejméně odstřikující vody. Pokud se rozhodnete pro čisté designové řešení bez profiů, odpadne ale tato bariéra a je nevyhnutelné, že voda pronikne mimo sprchový kout. Zato máte ale požitek z bezbariérového vstupu a elegantního vzhledu. Jako vždy máte ale u Kermi možnost volby dle toho, co je pro vás důležitější! 4 Kermi sprchové kouty

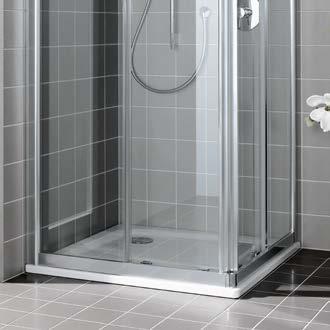

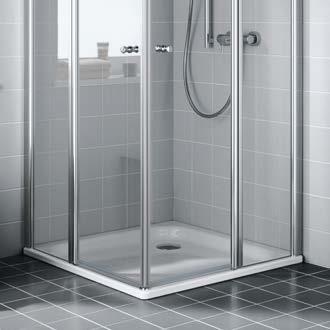

7 Ochrana proti stříkající vodě Uspokojivá těsnost Vynikající těsnost Bez prahové lišty S prahovou lištou S profilem Vynecháme-li spodní "profilovou hráz" nebo prahovou lištu, má voda cestu ze sprchového koutu usnadněnou. Uspokojivou těsnost u bezbariérových sprchových koutů zajišťuje vodorovná těsnící lišta s okapničkou. Malá prahová lišta je u bezbariérových sprchových koutů vždy součástí dodávky. Tak lze zlepšit těsnost i u náročných stavebních situací. Lze instalovat s prahovou lištou (Výška 6 mm ), nebo bez prahové lišty (bezbariérové ). Spodní prahový profil působí jako hráz proti proudu stříkající vody, který dopadá na okraj sprchové vaničky. Čím je vyšší, tím vyšší je i těsnost. Toto je třeba mít na zřeteli! Kermi sprchové kouty jsou určeny k montáži na sprchové vaničky resp. na systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...)! Při instalaci na spáru je třeba mít jistotu, že je tato spára vodotěsná a nevyžaduje údržbu. Při bezbariérovém provedení zabezpečte místo před sprchovým koutem, kde vzniká riziko uklouznutí. Vzhled a konstrukce sprchového koutu ovlivňují jeho funkčnost. Vyšší cena neznamená v žádném případě automaticky i vyšší těsnost. Kermi sprchové kouty splňují po ža davky normy EN ve smyslu ochrany proti stříkající vodě: Sprchové kouty musí při zkouškách prokázat těsnost proti stříkající vodě. Pár malých kapek vody mimo sprchový kout je přípustné. Za předpokladu, že jsou podlaha resp. vanička a sprchový kout instalovány dle návodu od výrobce, se postupně provádí test A a B vždy proudem jedenácti litrů vody za minutu při max. 38 C. Test A: Sprchový kout je ostřikován vodou pod úhlem 90 ze vzdálenosti 30cm po dobu jedné minuty, přičemž prostor ostřikování začíná 30cm shora a zdola. Test B: Podlaha sprchového koutu je ostřikována vodou z výšky 1,9m ve vzdálenosti 30cm od středu dveří po dobu tří minut. Kermi sprchové kouty 5

8 OSIA W W W W W W W W Nevšední design pantů, madel a profilů. Bezpečnostní kalené sklo. Vysoce kvalitní eloxované hliníkové profily ve stříbrné vysoký lesk. Panty a madla z kvalitní pochromované oceli. Zdvihový mechanismus otočných dveří. Sériová výška 2000 mm. Standardní šířky pro všechny běžné vaničky. Sériově dodáváno s povrchovou úpravou OSIAclean.

9 Provedení Sériové modely OSIA OS SFR/L Strana 10 OS STR/L Strana 12 OS TWD Strana 14 OS ESR/L Strana 16 OS E55 Strana 18 OSIA Povrchy stříbrná vysoký lesk Skla S povrchovou úpravou OSIAclean OSIAclean povrchová úprava skla ESG čiré sériově Ceny a technické informace Kermi sprchové kouty 7

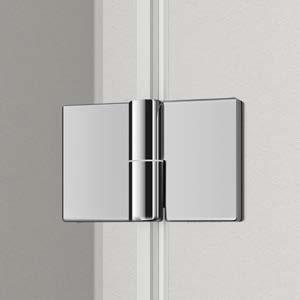

10 Funkční lehkost: zdvihový mechanismus pro jemné a přesné dovření dveří. Spolehlivé utěsnění zajišťuje vodorovná těsnící lišta s okapničkou. Elegantní madlo. OSIA Nevšednost.

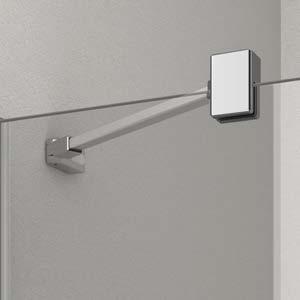

11 Hladké, snadno čistitelné a stabilní profily. Šikmý stabilizátor se postará o optimální pevnost. Možno namontovat bez nebo pro zlepšení těsnosti s nízkou prahovou lištou. Optimální těsnost každého provedení díky individuálním profilům, magnetickým a těsnícím lištám. Skvělá madla, přesvědčí na pohled i na dotek.

12 OSIA 1-křídlé dveře s pevným polem Způsoby montáže Nika OS SFL OS SFR Popis výrobku W Určeno k montáži do niky. W Částečně rámové dveře otvíravé pouze ven, s pevným polem W Včetně OSIA-stabilizátoru (vnitřní vzpěry). W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou OSIAclean. W Kvalitní eloxované hliníkové profily, madla a panty z kvalitní oceli. W Šířkové vyrovnání ve stěnovém profilu na straně pevného pole 25 mm, na straně dovírání 5 mm. W Pant na skle se zdvihovým mechanismem. W Spolehlivé utěsnění zajišťují svislá těsnění, magnetické lišty a vodorovné těsnění s okapničkou. W Lze instalovat s prahovou lištou (výška 6 mm), nebo bez prahové lišty (bezbariérové), viz strana 4-5. W Z konstrukčních důvodů nelze u OSIA zaručit absolutní těsnost. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV) Kermi sprchové kouty Ceny a technické informace

13 OS SFR/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou při kolmých stěnách. Při odchylce stěny pod pevným polem vyšší než 2mm, resp. celkové odchylce vyšší než 3mm, nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 OS200VK, příslušenství strana 20. Hrana vaničky Sprchová vanička Šířka vstupu Šířka Pevné pole Při objednávce vždy uveďte: OS SFR = 1-křídlé dveře s pevným polem / panty vpravo OS SFL = 1-křídlé dveře s pevným polem / panty vlevo OSIAclean = P OS SFR/L VPK 13800, OS SFR/L VPK 13800, OS SFR/L VPK 14400, OS SFR/L VPK 14400, OS SFR/L VPK 15200, OS SFR/L VPK 15200,- Ceny a technické informace Kermi sprchové kouty 11

14 OSIA 1-křídlé dveře s pevným polem Způsoby montáže Roh: OS STR/L a OS TWD (strana 14) OS TWD OS TWD OS STL OS STR Popis výrobku W Pro kombinaci s boční stěnou OS TWD na straně dovírání. W Částečně rámové dveře otvíravé pouze ven, s pevným polem W Včetně OSIA-stabilizátoru (vnitřní vzpěry). W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou OSIAclean. W Kvalitní eloxované hliníkové profily, madla a panty z kvalitní oceli. W Nastavitelná šířka ve stěnovém profilu 25 mm. W Pant na skle se zdvihovým mechanismem. W Spolehlivé utěsnění zajišťují svislá těsnění, magnetické lišty a vodorovné těsnění s okapničkou. W Lze instalovat s prahovou lištou (výška 6 mm), nebo bez prahové lišty (bezbariérové), viz strana 4-5. W Z konstrukčních důvodů nelze u OSIA zaručit absolutní těsnost. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 15 Nastavitelná šířka v rohu = hrana vaničky Kermi sprchové kouty Ceny a technické informace

15 OS STR/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou při kolmých stěnách. Při odchylce stěny pod pevným polem vyšší než 2mm, resp. celkové odchylce vyšší než 3mm, nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 OS200VK, příslušenství strana 20. Hrana vaničky Sprchová vanička Šířka vstupu Šířka Pevné pole Při objednávce vždy uveďte: OS STR = 1-křídlé dveře s pevným polem / panty vpravo OS STL = 1-křídlé dveře s pevným polem / panty vlevo OSIAclean = P OS STR/L VPK 13800, OS STR/L VPK 13800, OS STR/L VPK 14400, OS STR/L VPK 14400, OS STR/L VPK 15200, OS STR/L VPK 15200,- Ceny a technické informace Kermi sprchové kouty 13

16 OSIA Boční stěna Způsoby montáže Roh OS TWD OS TWD Popis výrobku W Pro kombinaci s 1-křídlými dveřmi s pevným polem OS STR/L. W Částečně rámová boční stěna. W Včetně OSIA-stabilizátoru (vnitřní vzpěry). W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou OSIAclean. W Kvalitní eloxované hliníkové profily. W Nastavitelná šířka ve stěnovém profilu 25 mm. W Svislá magnetická lišta. W Z konstrukčních důvodů nelze u OSIA zaručit absolutní těsnost. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Nastavitelná šířka v rohu = hrana vaničky Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 14 Kermi sprchové kouty Ceny a technické informace

17 OS TWD Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 OS200VK, příslušenství strana 20. Boční stěnu lze instalovat jako levou i pravou. Hrana vaničky Sprchová vanička OSIAclean = P bez DPH OS TWD VPK 7200, OS TWD VPK 7200, OS TWD VPK 7600, OS TWD VPK 7600, OS TWD VPK 8200, OS TWD VPK 8200,- Ceny a technické informace Kermi sprchové kouty 15

18 OSIA 2-dílný rohový vstup (otočné dveře s pevnými poli) - cena za polovinu sprchového koutu Způsoby montáže Roh: OS ESR a OS ESL OS ESL OS ESR Popis výrobku W Cena kompletního sprchového koutu je součtem ceny pravého polovičního dílu OS ESR a levého polovičního dílu OS ESL. W Je možné libovolně kombinovat poloviční díly různých rozměrů. W Částečně rámový rohový vstup se dvěma křídly a pevnými poli, dveře otvíravé pouze ven. W Včetně dvou OSIA-stabilizátorů (vnitřních vzpěr). W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou OSIAclean. W Kvalitní eloxované hliníkové profily, madla a panty z kvalitní oceli. W Nastavitelná šířka ve stěnovém profilu 25 mm. W Pant na skle se zdvihovým mechanismem. W Spolehlivé utěsnění zajišťují svislá těsnění, magnetické lišty a vodorovné těsnění s okapničkou. W Lze instalovat s prahovou lištou (výška 6 mm), nebo bez prahové lišty (bezbariérové), viz strana 4-5. W Z konstrukčních důvodů nelze u OSIA zaručit absolutní těsnost. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 15 Nastavitelná šířka v rohu = hrana vaničky Kermi sprchové kouty Ceny a technické informace

19 OS ESR/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylce pod pevným polem vyšší než 2mm, resp. celkové odchylce vyšší než 3mm, nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 OS200VK, příslušenství strana 20. Cena kompletního sprchového koutu je součtem ceny pravého (OS ESR) a levého (OS ESL) polovičního dílu. Hrana vaničky Sprchová vanička Diagonální šířka vstupu 2 polovičních dílů Šířka pevného pole Při objednávce vždy uveďte: OS ESR = pravý poloviční díl OS ESL = levý poloviční díl OSIAclean = P Cena v Kč bez DPH za poloviční díl OS ESR VPK 9950,- OS ESL VPK 9950, OS ESR VPK 9950,- OS ESL VPK 9950, OS ESR VPK 10200,- OS ESL VPK 10200, OS ESR VPK 10200,- OS ESL VPK 10200, OS ESR VPK 10800,- OS ESL VPK 10800, OS ESR VPK 10800,- OS ESL VPK 10800,- Ceny a technické informace Kermi sprchové kouty 17

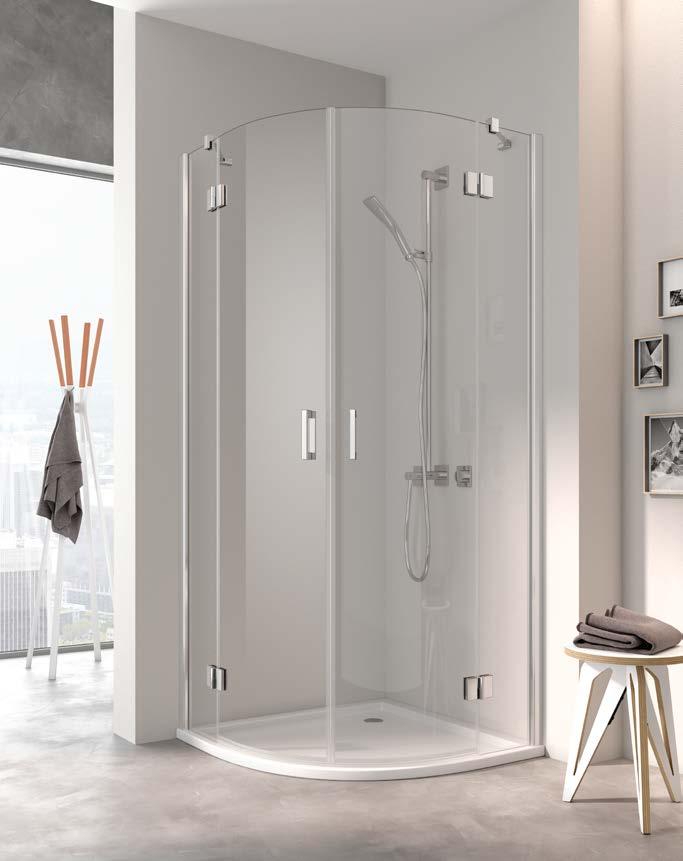

20 OSIA Čtvrtkruhový sprchový kout (otočné dveře s pevnými poli) Způsoby montáže Roh: OS E55 OS E55 Rádius = b x 2,41 Naměřený rozměr b v mm Rádiusvaničky v mm OSIA 216 Rádius 520 OS E Rádius 550 OS E55 b Popis výrobku W Částečně rámový dvoukřídlý čtvrtkruhový sprchový kout s pevnými poli, s dveřmi otvíravými pouze ven. W Včetně dvou OSIA-stabilizátorů (vnitřních vzpěr). W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou OSIAclean. W Kvalitní eloxované hliníkové profily, madla a panty z kvalitní oceli. W Nastavitelná šířka ve stěnovém profilu 25 mm. W Pant na skle se zdvihovým mechanismem. W Spolehlivé utěsnění zajišťují svislá těsnění, magnetické lišty a vodorovné těsnění s okapničkou. W Lze instalovat s prahovou lištou (výška 6 mm), nebo bez prahové lišty (bezbariérové), viz strana 4-5. W Z konstrukčních důvodů nelze u OSIA zaručit absolutní těsnost. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Vnější hrana skla 15 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 18 Kermi sprchové kouty Ceny a technické informace

21 OS E55 Výška sprchového koutu 2000 Sériový výrobek Všechny rozměry jsou při kolmých stěnách. Při odchylce stěn pod pevnými poli více než 2mm, resp. celkové odchylce vyšší než 3mm, nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 OS200VK, příslušenství strana 20. Rozměr vaničky W Hrana vaničky Šířka vstupu Šířka pevného pole OSIAclean = P WE E F 800x OS E VPK 19900,- 900x OS E VPK 20300,- 1000x OS E VPK 20630,- W WE E F Ceny a technické informace Kermi sprchové kouty 19

22 OSIA Příslušenství Název příslušenství Obrázek Popis příslušenství Číslo příslušenství Upozornění: EDIFACT možný pouze částečně! Cena v Kč stříbrná vysoký lesk Rozšiřovací profil 25 pro všechny modely Kombinace dvou rozšiřovacích profilů za sebou je možná Výška 2000 mm ZDSV SV1 OS200VK 1501,- 20 Kermi sprchové kouty Ceny a technické informace

23 Ceny a technické informace Kermi sprchové kouty 21

24 CADA XS W W W W W W W W W Moderní profilový design. Bezpečnostní kalené sklo. Vysoce kvalitní eloxované hliníkové profily ve stříbrné vysoký lesk a bílé. Kyvné nebo posuvné dveře. Panty a madla z kvalitní pochromované oceli. Zdvihový mechanismus u všech typů kyvných dveří. Sériová výška 2000 mm. Standardní šířky pro všechny běžné vaničky. Sériově dodáváno s povrchovou úpravou CADAclean.

25 Provedení Sériové modely CADA XS CK 1WR/L Strana 26 CK 1GR/L Strana 28 CK PTD Strana 30 CK E3R/L Strana 40 CK P.. Strana 42 CK R.. Strana 44 CK G2R/L Strana 32 CK G3R/L Strana 34 Strana 36 CK E2R/L Strana 38 WALK-IN CADA XS CK TWF Strana 46 CK TWF Strana 46 CK WDW Strana 48 CK WDW Strana 48 CK TFR/L Strana 50 VANOVÉ ZÁSTĚNY CADA XS CK DFR/L Strana 52 CK DTR/L Strana 54 stříbrná vysoký lesk bílá, RAL 9016 Skla S povrchovou úpravou CADAclean CADAclean povrchová úprava skla ESG čiré sériově ESG Serigrafie CADA XS Kermi sprchové kouty 23 CADA XS Povrchy

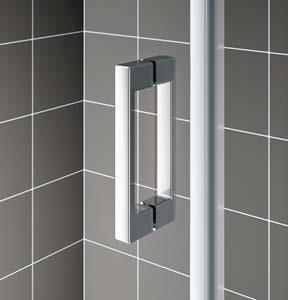

26 Promyšlená funkčnost: zdvihový mechanismus u všech kyvných dveří. Spolehlivé utěsnění zajišťuje vodorovná těsnící lišta s okapničkou. Elegantní madlo nebo pěkná svislá úchytka dle typu sprchového koutu. CADA XS Elegance.

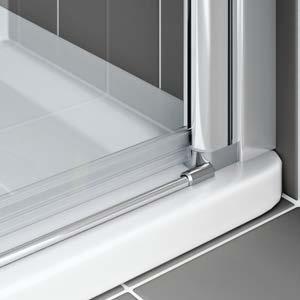

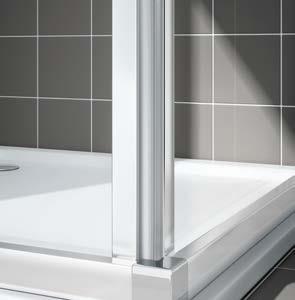

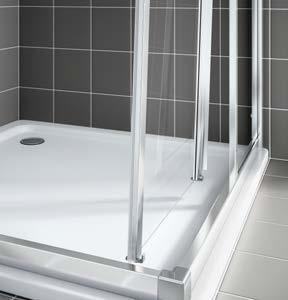

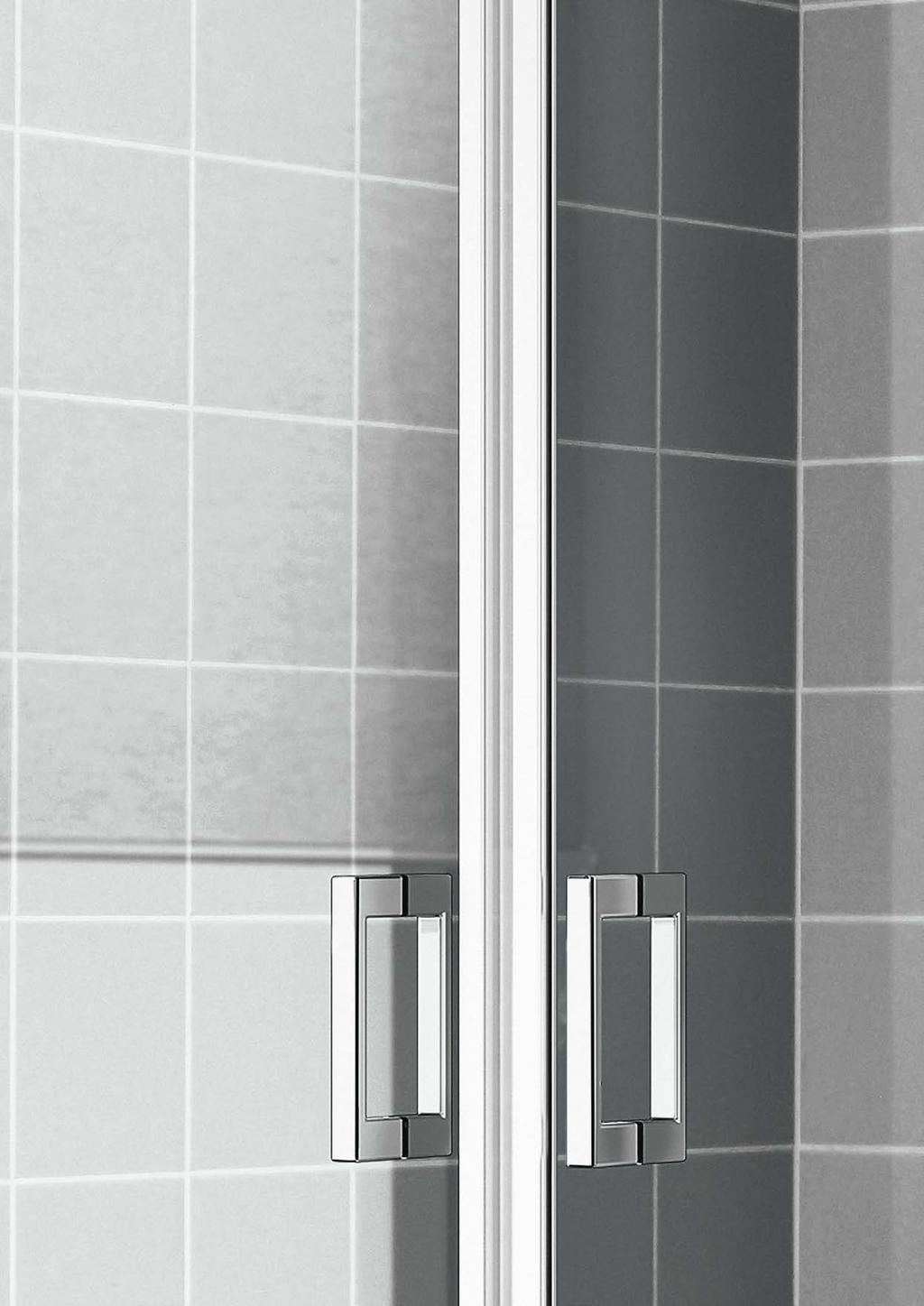

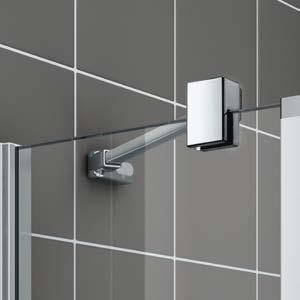

27 Hladké, snadno čistitelné a stabilní Šikmý stabilizátor se postará o Možno namontovat bez nebo pro Čisté řešení pro komfortní a profily. optimální jistotu. zlepšení těsnosti s nízkou prahovou pohodlnou údržbu. lištou. Optimální těsnost každého provedení díky individuálním profilům, magnetickým a těsnícím lištám. Skvělá madla, přesvědčí na pohled i na dotek.

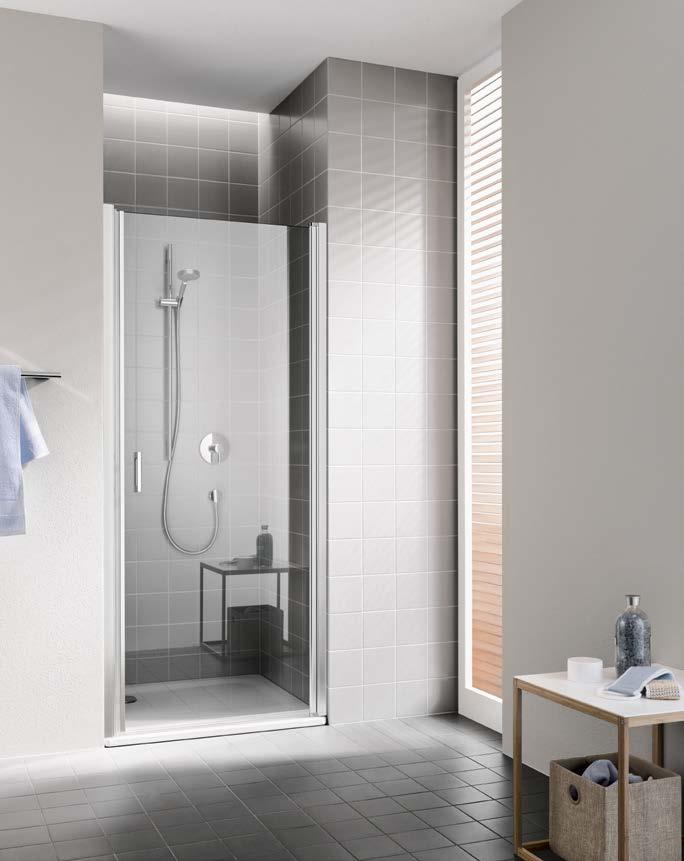

28 CADA XS Kyvné 1-křídlé dveře Způsoby montáže Nika CK 1WL CK 1WR Roh: CK 1WR/L a (Strana 36) CK 1WL CK 1WR U-Kabina: CK 1WR/L a a (Strana 36) a 2x ZDSS VSS CK120 (strana 56) CK 1WL CK 1WR Popis výrobku W K montáži do niky nebo pro kombinaci s boční stěnou. W Částečně rámové provedení dveří, otvíravé dovnitř i ven. W S horní příčnou vzpěrou W Lze instalovat bez příčné vzpěry. W Při instalaci bez horní příčné vzpěry v rohu s nutno dokoupit CADA XS-stabilizátor ZDSS VSS CK120 viz strana 56. W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily, madla a panty z kvalitní oceli. W U provedení v bílé barvě - madla, panty a koncovky příčné vzpěry a prahové lišty v chromu. W Nastavitelná šířka v každém stěnovém profilu 25 mm. W Integrovaný zdvihový mechanismus dveří. W Spolehlivé utěsnění zajišťují svislá těsnění, magnetické lišty a vodorovné těsnění s okapničkou. W Lze instalovat s prahovou lištou (výška 6 mm), nebo bez prahové lišty (bezbariérové), viz strana 4-5. W Z konstrukčních důvodů nelze u CADA XS zaručit absolutní těsnost. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Nastavitelná šířka v rohu = hrana vaničky - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 26 Kermi sprchové kouty Ceny a technické informace

29 CK 1WR/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm při kolmých stěnách. Při odchylkách podlahy vyšších než 5mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CK...K, příslušenství strana 56. Hrana vaničky Sprchová vanička Šířka vstupu bílá = 2 v nice s CADAclean = P CADAclean = P Při objednávce vždy uveďte: CK 1WR = kyvné dveře / panty vpravo CK 1WL = kyvné dveře / panty vlevo ESG Serigrafie CADA XS s CADAclean = V CK 1WR/L PK 8190,- CK 1WR/L VPK 10920,- CK 1WR/L VVK 11983, CK 1WR/L PK 8190,- CK 1WR/L VPK 10920,- CK 1WR/L VVK 11983, CK 1WR/L PK 8295,- CK 1WR/L VPK 11130,- CK 1WR/L VVK 12193, CK 1WR/L PK 8295,- CK 1WR/L VPK 11130,- CK 1WR/L VVK 12193, CK 1WR/L PK 8925,- CK 1WR/L VPK 11550,- CK 1WR/L VVK 12613, CK 1WR/L PK 9135,- CK 1WR/L VPK 11760,- CK 1WR/L VVK 12823, CK 1WR/L PK 9450,- CK 1WR/L VPK 11970,- CK 1WR/L VVK 13033,- Ceny a technické informace Kermi sprchové kouty 27

30 CADA XS 1-křídlé dveře s pevným polem Způsoby montáže Nika CK 1GL CK 1GR Roh: CK 1WR/L a (Strana 36) CK 1GL CK 1GR U-Kabina: CK 1WR/L a a (Strana 36) a 2x ZDSS VSS CK120 (strana 56) CK 1GL CK 1GR Popis výrobku W K montáži do niky nebo pro kombinaci s boční stěnou. W Částečně rámové dveře otvíravé dovnitř i ven, s pevným polem. W S příčnou vzpěrou a volitelně s CADA XS-stabilizátorem (vnitřní šikmou vzpěrou). W Lze instalovat bez příčné vzpěry. W Při instalaci bez horní příčné vzpěry v rohu s nutno dokoupit Cada XS-stabilizátor ZDSS VSS CK120 viz strana 56. W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily, madla a panty z kvalitní oceli. W U provedení v bílé barvě - madla, panty a koncovky příčné vzpěry a prahové lišty v chromu. W Nastavitelná šířka v každém stěnovém profilu 25 mm. W Integrovaný zdvihový mechanismus dveří. W Spolehlivé utěsnění zajišťují svislá těsnění, magnetické lišty a vodorovné těsnění s okapničkou. W Lze instalovat s prahovou lištou (výška 6 mm), nebo bez prahové lišty (bezbariérové), viz strana 4-5. W Z konstrukčních důvodů nelze u CADA XS zaručit absolutní těsnost. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 25 Nastavitelná šířka v rohu = hrana vaničky Kermi sprchové kouty Ceny a technické informace

31 CK 1GR/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat.. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CK...K, příslušenství strana 56. Hrana vaničky Sprchová vanička Šířka vstupu Šířka pevného pole v nice s * včetně stabilizátoru bílá = 2 CADAclean = P CADAclean = P Při objednávce vždy uveďte: CK 1GR = kyvné dveře / panty vpravo CK 1GL = kyvné dveře / panty vlevo ESG Serigrafie CADA XS s CADAclean = V CK 1GR/L PK 11235,- CK 1GR/L VPK 15015,- CK 1GR/L VVK 16078, * CK 1GR/L PK 12075,- CK 1GR/L VPK 15540,- CK 1GR/L VVK 16603, * CK 1GR/L PK 12810,- CK 1GR/L VPK 16170,- CK 1GR/L VVK 17233, * CK 1GR/L PK 12810,- CK 1GR/L VPK 16170,- CK 1GR/L VVK 17233, * CK 1GR/L PK 12810,- CK 1GR/L VPK 16170,- CK 1GR/L VVK 17233,- Ceny a technické informace Kermi sprchové kouty 29

32 CADA XS Kyvné dveře Způsoby montáže Nika CK PTD Roh: CK PTD a (strana 36) CK PTD CK PTD U-Kabina: CK PTD a a (strana 36) a 2x ZDSS VSS CK120 (strana 56) CK PTD Popis výrobku W K montáži do niky nebo pro kombinaci s boční stěnou. W Částečně rámové dvoukřídlé dveře, otvíravé dovnitř i ven. W S horní příčnou vzpěrou W Lze instalovat bez příčné vzpěry. W Při instalaci bez horní příčné vzpěry v rohu s nutno dokoupit CADA XS-stabilizátor ZDSS VSS CK120 viz strana 56. W Bezpečnostní 4 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily, madla a panty z kvalitní oceli. W U provedení v bílé barvě - madla, panty a koncovky příčné vzpěry a prahové lišty v chromu. W Nastavitelná šířka v každém stěnovém profilu 25 mm. W Profil s integrovaným zdvihovým mechanismem. W Spolehlivé utěsnění zajišťují svislá těsnění, magnetické lišty a vodorovné těsnění s okapničkou. W Lze instalovat s prahovou lištou (výška 6 mm), nebo bez prahové lišty (bezbariérové), viz strana 4-5. W Z konstrukčních důvodů nelze u CADA XS zaručit absolutní těsnost. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Nastavitelná šířka v rohu = hrana vaničky - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 30 Kermi sprchové kouty Ceny a technické informace

33 CK PTD Sériový výrobek Všechny rozměry jsou v mm při kolmých stěnách. Při odchylkách podlahy vyšších než 5mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CK...K, příslušenství strana 56. Výška sprchového koutu Hrana vaničky Sprchová vanička Šířka vstupu bílá = 2 v nice s CADAclean = P CADAclean = P ESG Serigrafie CADA XS s CADAclean = V CK PTD PK 7455,- CK PTD VPK 10080,- CK PTD VVK 11143, CK PTD PK 7980,- CK PTD VPK 10710,- CK PTD VVK 11773, CK PTD PK 8715,- CK PTD VPK 11340,- CK PTD VVK 12403, CK PTD PK 8715,- CK PTD VPK 11340,- CK PTD VVK 12403, CK PTD PK 9345,- CK PTD VPK 11970,- CK PTD VVK 13033, CK PTD PK 9555,- CK PTD VPK 12075,- CK PTD VVK 13138, CK PTD PK 9660,- CK PTD VPK 12180,- CK PTD VVK 13243, CK PTD PK 9660,- CK PTD VPK 12180,- CK PTD VVK 13243, CK PTD PK 9765,- CK PTD VPK 12285,- CK PTD VVK 13348, CK PTD PK 9870,- CK PTD VPK 12390,- CK PTD VVK 13453, CK PTD PK 9975,- CK PTD VPK 12495,- CK PTD VVK 13558,- Ceny a technické informace Kermi sprchové kouty 31

34 CADA XS 2-dílné posuvné dveře s pevným polem Způsoby montáže Nika CK G2L CK G2R/L Roh: CK G2R/L a (strana 36) CK G2L CK G2R/L U-kabina: CK G2R/L a a (strana 36) a ZDSS VSS CK120 (strana 56) CK G2L CK G2R/L Popis výrobku W K montáži do niky nebo pro kombinaci s boční stěnou. W Částečně rámové posuvné dveře s pevným polem. W Bezpečnostní 4 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily, madla z kvalitního plastu. W U provedení v bílé barvě - madla v chromu. W Nastavitelná šířka v každém stěnovém profilu 25 mm. W Pro snadnější čištění lze posuvné křídlo ve spodní části odklonit dovnitř. W Kvalitní ložiskové pojezdy W Spolehlivé utěsnění zajišťují magnetické lišty a svislá těsnění. W S profilem (výška 42 mm), viz strana 4-5. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Nastavitelná šířka v rohu = hrana vaničky - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 32 Kermi sprchové kouty Ceny a technické informace

35 CK G2R/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm při kolmých stěnách. Při odchylkách podlahy vyšších než 5mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CK...K, příslušenství strana 56. Hrana vaničky Sprchová vanička Šířka vstupu bílá = 2 v nice s CADAclean = P CADAclean = P Při objednávce vždy uveďte: CK G2R = pevné pole vpravo CK G2L = pevné pole vlevo ESG Serigrafie CADA XS s CADAclean = V CK G2R/L PK 10395,- CK G2R/L VPK 12075,- CK G2R/L VVK 13138, CK G2R/L PK 10710,- CK G2R/L VPK 12390,- CK G2R/L VVK 13453, CK G2R/L PK 10710,- CK G2R/L VPK 12390,- CK G2R/L VVK 13453, CK G2R/L PK 10710,- CK G2R/L VPK 12390,- CK G2R/L VVK 13453, CK G2R/L PK 10920,- CK G2R/L VPK 12705,- CK G2R/L VVK 13768, CK G2R/L PK 10920,- CK G2R/L VPK 12705,- CK G2R/L VVK 13768, CK G2R/L PK 11235,- CK G2R/L VPK 13020,- CK G2R/L VVK 14083, CK G2R/L PK 11235,- CK G2R/L VPK 13020,- CK G2R/L VVK 14083, CK G2R/L PK 11550,- CK G2R/L VPK 13335,- CK G2R/L VVK 14398,- Ceny a technické informace Kermi sprchové kouty 33

36 CADA XS 3-dílné posuvné dveře s pevným polem Způsoby montáže Nika CK G3L CK G3R Roh: CK G3R/L a (strana 36) CK G3L CK G3R U-kabina: CK G3R/L a a (strana 36) a ZDSS VSS CK120 (strana 56) CK G3L CK G3R Popis výrobku W K montáži do niky nebo pro kombinaci s boční stěnou. W Částečně rámové dveře se dvěma posuvnými segmenty a jedním pevným polem, otvírání pouze na jednu stranu. W Bezpečnostní 4 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily, madla z kvalitního plastu. W U provedení v bílé barvě - madla v chromu. W Nastavitelná šířka v každém stěnovém profilu 25 mm. W Pro snadnější čištění lze posuvné křídlo ve spodní části odklonit dovnitř. W Kvalitní ložiskové pojezdy W Spolehlivé utěsnění zajišťují magnetické lišty a svislá těsnění. W S profilem (výška 42 mm), viz strana 4-5. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Nastavitelná šířka v rohu = hrana vaničky - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 34 Kermi sprchové kouty Ceny a technické informace

37 CK G3R/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm při kolmých stěnách. Při odchylkách podlahy vyšších než 5mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CK...K, příslušenství strana 56. Hrana vaničky Sprchová vanička Šířka vstupu bílá = 2 v nice s CADAclean = P CADAclean = P Při objednávce vždy uveďte: CK G3R = pevné pole vpravo CK G3L = pevný pole vlevo ESG Serigrafie CADA XS s CADAclean = V CK G3R/L PK 9345,- CK G3R/L VPK 10920,- CK G3R/L VVK 11983, CK G3R/L PK 9345,- CK G3R/L VPK 10920,- CK G3R/L VVK 11983, CK G3R/L PK 9555,- CK G3R/L VPK 11130,- CK G3R/L VVK 12193, CK G3R/L PK 9870,- CK G3R/L VPK 11550,- CK G3R/L VVK 12613, CK G3R/L PK 10185,- CK G3R/L VPK 11970,- CK G3R/L VVK 13033, CK G3R/L PK 10920,- CK G3R/L VPK 12810,- CK G3R/L VVK 13873, CK G3R/L PK 10920,- CK G3R/L VPK 12810,- CK G3R/L VVK 13873,- Ceny a technické informace Kermi sprchové kouty 35

38 CADA XS Boční stěna Způsoby montáže Roh U-kabina: a ZDSS VSS CK120 (strana 56) Popis výrobku W Pro kombinaci se všemi Cada XS dveřmi v rohu, v rovině a pro U-kabinu. W Částečně rámová boční stěna. W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily. W Nastavitelná šířka v každém profilu 25 mm. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky 10 Nastavitelná šířka v rohu = hrana vaničky - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 36 Kermi sprchové kouty Ceny a technické informace

39 Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5mm nelze namontovat. Při montáži s dveřmi v rovině je nutný kombinační profil ZDKP KTF CK...K a stabilizátor ZDSS VSS CK120.K, příslušenství strana 56. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CK...K, příslušenství strana 56. Hrana vaničky Sprchová vanička Šířka boční stěny v rovině s dveřmi bílá = 2 CADAclean = P bez DPH CADAclean = P bez DPH Boční stěnu lze instalovat jako levou i pravou. ESG Serigrafie CADA XS s CADAclean = V bez DPH dveře PK 4095, VPK 5985,- nedodává se dveře PK 4095, VPK 5985,- nedodává se dveře PK 4095, VPK 5985,- nedodává se dveře PK 4095, VPK 5985,- nedodává se dveře PK 4095, VPK 5985,- nedodává se dveře PK 4095, VPK 5985,- nedodává se dveře PK 4095, VPK 5985,- nedodává se dveře PK 4095, VPK 5985,- nedodává se dveře PK 4095, VPK 5985,- nedodává se dveře PK 4095, VPK 5985, VVK 7048, dveře PK 4095, VPK 6300, VVK 7363, dveře PK 4620, VPK 6615, VVK 7678, dveře PK 4620, VPK 6615, VVK 7678, dveře PK 4830, VPK 6930, VVK 7993, dveře PK 5145, VPK 7035, VVK 8098, dveře PK 5460, VPK 7140, VVK 8203, dveře PK 5460, VPK 7140, VVK 8203, dveře PK 5460, VPK 7140, VVK 8203,- Boční stěna v rovině a ZDKP KTF CK 200.K a ZDSS VSS CK120.K (strana 56) Celková šířka max mm Ceny a technické informace Kermi sprchové kouty 37

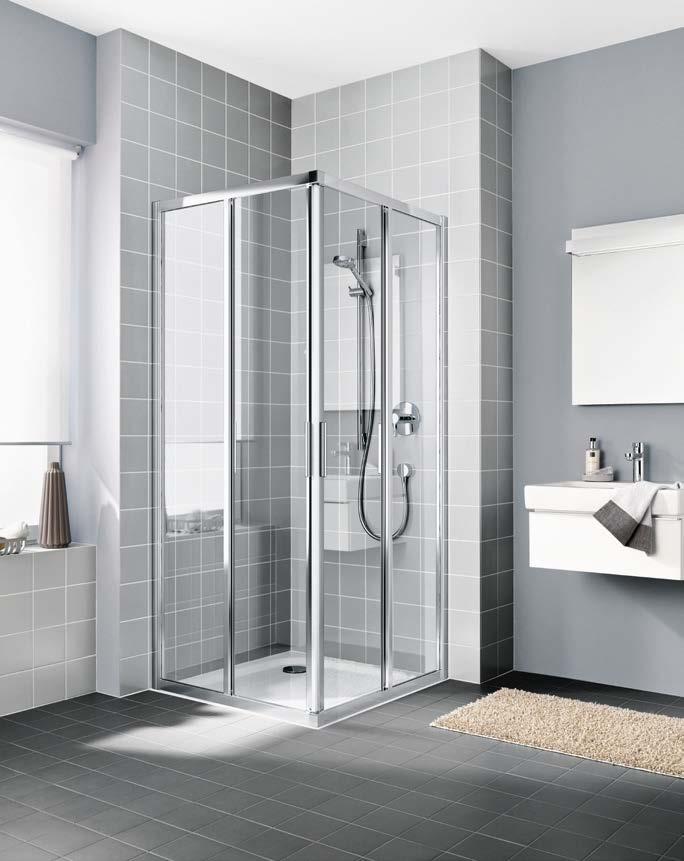

40 CADA XS Rohový vstup 2-dílný (posuvné dveře) - cena za polovinu sprchového koutu Způsoby montáže Roh: CK E2R a CK E2L CK E2L CK E2R U-kabina: CK E2R a CK E2L a (strana 36) a ZDSS VSS CK120 (strana 56) CK E2L CK E2R CK E2L CK E2R Popis výrobku W Cena kompletního sprchového koutu je součtem ceny pravého polovičního dílu CK E2R a levého polovičního dílu CK E2L. W Je možné libovolně kombinovat poloviční díly různých rozměrů. W Částečně rámový rohový vstup se dvěma posuvnými křídly a dvěma pevnými poli. W Bezpečnostní 4 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily, madla z kvalitního plastu. W U provedení v bílé barvě - madla a rohové spojky v chromu. W Nastavitelná šířka ve stěnovém profilu 25 mm. W Pro snadnější čištění lze posuvné křídlo ve spodní části odklonit dovnitř. W Kvalitní ložiskové pojezdy W Spolehlivé utěsnění zajišťují magnetické lišty a svislá těsnění. W S profilem (výška 42 mm), viz strana 4-5. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Nastavitelná šířka v rohu = hrana vaničky - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 38 Kermi sprchové kouty Ceny a technické informace

41 CK E2R/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CK...K, příslušenství strana 56. Cena kompletního sprchového koutu je součtem ceny pravého (CK E2R) a levého (CK E2L) polovičního dílu. Hrana vaničky Sprchová vanička Diagonální šířka vstupu 2 bílá = 2 polovičních dílů CADAclean = P Cena v Kč za poloviční díl CADAclean = P Cena v Kč za poloviční díl Při objednávce vždy uveďte: CK E2R = pravý poloviční díl CK E2L = levý poloviční díl ESG Serigrafie CADA XS s CADAclean = V Cena v Kč za poloviční díl CK E2R PK 4515,- CK E2R VPK 7665,- CK E2R VVK 8728, CK E2L PK 4515,- CK E2L VPK 7665,- CK E2L VVK 8728, CK E2R PK 4830,- CK E2R VPK 7875,- CK E2R VVK 8938, CK E2L PK 4830,- CK E2L VPK 7875,- CK E2L VVK 8938, CK E2R PK 5250,- CK E2R VPK 8085,- CK E2R VVK 9148, CK E2L PK 5250,- CK E2L VPK 8085,- CK E2L VVK 9148, CK E2R PK 5460,- CK E2R VPK 8295,- CK E2R VVK 9358, CK E2L PK 5460,- CK E2L VPK 8295,- CK E2L VVK 9358, CK E2R PK 5670,- CK E2R VPK 8610,- CK E2R VVK 9673, CK E2L PK 5670,- CK E2L VPK 8610,- CK E2L VVK 9673, CK E2R PK 5880,- CK E2R VPK 8820,- CK E2R VVK 9883, CK E2L PK 5880,- CK E2L VPK 8820,- CK E2L VVK 9883, CK E2R PK 5880,- CK E2R VPK 8820,- CK E2R VVK 9883, CK E2L PK 5880,- CK E2L VPK 8820,- CK E2L VVK 9883,- Ceny a technické informace Kermi sprchové kouty 39

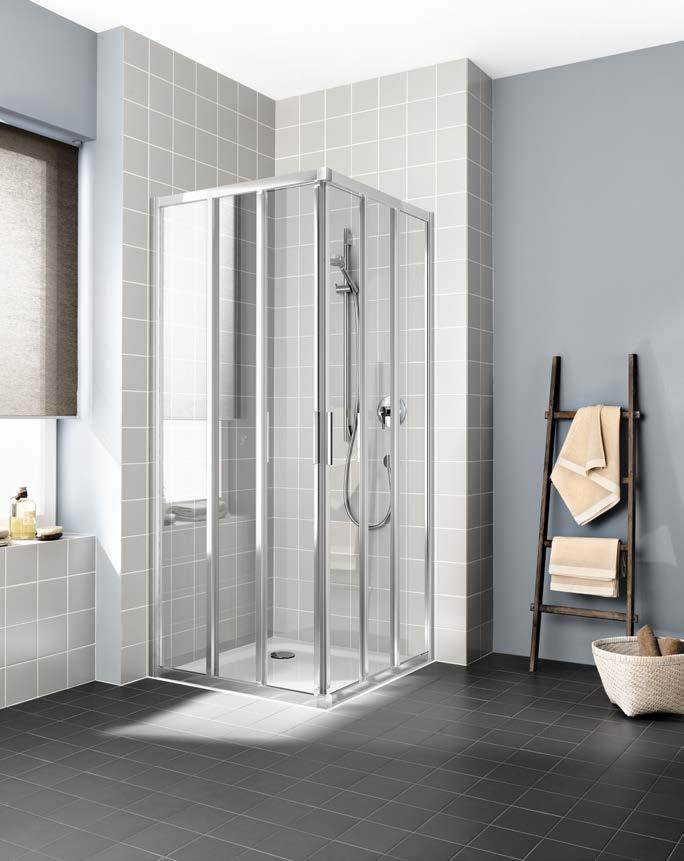

42 CADA XS Rohový vstup 3-dílný (posuvné dveře) - cena za polovinu sprchového koutu Způsoby montáže Roh: CK E3R a CK E3L CK E3L CK E3R U-kabina: CK E3R a CK E3L a (strana 36) a ZDSS VSS CK120 (strana 56) CK E3L CK E3R CK E3L CK E3R Popis výrobku W Cena kompletního sprchového koutu je součtem ceny pravého polovičního dílu CK E3R a levého polovičního dílu CK E3L. W Je možné libovolně kombinovat poloviční díly různých rozměrů. W Částečně rámový rohový vstup se dvěma posuvnými křídly a dvěma pevnými poli. W Bezpečnostní 4 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily, madla z kvalitního plastu. W U provedení v bílé barvě - madla a rohové spojky v chromu. W Nastavitelná šířka ve stěnovém profilu 25 mm. W Pro snadnější čištění lze posuvné křídlo ve spodní části odklonit dovnitř. W Kvalitní ložiskové pojezdy W Spolehlivé utěsnění zajišťují magnetické lišty a svislá těsnění. W S profilem (výška 42 mm), viz strana 4-5. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Nastavitelná šířka v rohu = hrana vaničky - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 40 Kermi sprchové kouty Ceny a technické informace

43 CK E3R/L Výška sprchového koutu Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CK...K, příslušenství strana 56. Cena kompletního sprchového koutu je součtem ceny pravého (CK E3R) a levého (CK E3L) polovičního dílu. Hrana vaničky Sprchová vanička Diagonální šířka vstupu 2 bílá = 2 polovičních dílů CADAclean = P Cena v Kč za poloviční díl CADAclean = P Cena v Kč za poloviční díl Při objednávce vždy uveďte: CK E3R = pravý poloviční díl CK E3L = levý poloviční díl ESG Serigrafie Cada XS s CADAclean = V Cena v Kč za poloviční díl CK E3R PK 8200,- CK E3R VPK 9400,- CK E3R VVK 10463,- CK E3L PK 8200,- CK E3L VPK 9400,- CK E3L VVK 10463, CK E3R PK 8600,- CK E3R VPK 9600,- CK E3R VVK 10663,- CK E3L PK 8600,- CK E3L VPK 9600,- CK E3L VVK 10663, CK E3R PK 8600,- CK E3R VPK 9600,- CK E3R VVK 10663,- CK E3L PK 8600,- CK E3L VPK 9600,- CK E3L VVK 10663, CK E3R PK 8800,- CK E3R VPK 10000,- CK E3R VVK 11063,- CK E3L PK 8800,- CK E3L VPK 10000,- CK E3L VVK 11063, CK E3R PK 9200,- CK E3R VPK 10400,- CK E3R VVK 11463,- CK E3L PK 9200,- CK E3L VPK 10400,- CK E3L VVK 11463, CK E3R PK 9600,- CK E3R VPK 10800,- CK E3R VVK 11863,- CK E3L PK 9600,- CK E3L VPK 10800,- CK E3L VVK 11863,- Ceny a technické informace Kermi sprchové kouty 41

44 CADA XS Čtvrtkruhový sprchový kout (kyvné dveře s pevnými poli) Způsoby montáže Roh: CK P50 / CK P55 CK P50 / CK P55 U-kabina: CK P50 / CK P55 a (strana 36) a ZDSS VSW CK120 (strana 56) CK P50 / CK P55 CK P50 / CK P55 Rádius = b x 2,41 Naměřený rozměr b v mm Rádiusvaničky v mm CADA XS 207 Rádius 500 CK P Rádius 520 CK P55 b 228 Rádius 550 CK P55 Popis výrobku W Částečně rámový dvoukřídlý čtvrtkruhový sprchový kout s pevnými poli, s dveřmi otvíravými dovnitř i ven. W S CADA XS-stabilizátory (vnitřními vzpěrami). W Bezpečnostní sklo pevných polí 5 mm, dveří 4 mm dle normy DIN EN 12150, s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily, madla a panty z kvalitní oceli. W U provedení v bílé barvě - madla, panty a koncovky prahové lišty v chromu. W Nastavitelná šířka ve stěnovém profilu 25 mm. W Profil s integrovaným zdvihovým mechanismem. W Spolehlivé utěsnění zajišťují svislá těsnění, magnetické lišty a vodorovné těsnění s okapničkou. W Lze instalovat s prahovou lištou (výška 6 mm), nebo bez prahové lišty (bezbariérové), viz strana 4-5. W Z konstrukčních důvodů nelze u CADA XS zaručit absolutní těsnost. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 25 Nastavitelná šířka v rohu = hrana vaničky Kermi sprchové kouty Ceny a technické informace

45 CK P50 / CK P55 Výška sprchového koutu 2000 Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat.. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CK...K, příslušenství strana 56. Rozměr vaničky W Hrana vaničky Šířka vstupu Šířka pevného pole bílá = 2 CADAclean = P CADAclean = P CK P50 = rádius 500mm CK P55 = rádius 550mm ESG Serigrafie CADA XS s CADAclean = V WE E F 800x CK P PK 13860,- CK P VPK 17850,- nedodává se CK P PK 13860,- CK P VPK 17850,- nedodává se 900x CK P PK 14385,- CK P VPK 18480, CK P PK 14385,- CK P VPK 18480,- 1000x CK P PK 15015,- CK P VPK 19110, CK P PK 15015,- CK P VPK 19110,- W WE E F Ceny a technické informace Kermi sprchové kouty 43

46 CADA XS Čtvrtkruhový sprchový kout (posuvné dveře) Způsoby montáže Roh: CK R50 / CK R55 CK R50 / CK R55 U-kabina: CK R50 / CK R55 a (strana 36) a ZDSS VSS CK120 (strana 56) CK R50 / CK R55 CK R50 / CK R55 Rádius = b x 2,41 naměřený rozměr b v mm Rádiusvaničky v mm CADA XS 207 Rádius 500 CK R Rádius 520 CK R55 b 228 Rádius 550 CK R55 Popis výrobku W Částečně rámový čtvrtkruhový sprchový kout se dvěma posuvnými segmenty a dvěma pevnými poli. W Bezpečnostní 4 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily, madla z kvalitního plastu. W U provedení v bílé barvě - madla v chromu. W Nastavitelná šířka ve stěnovém profilu 25 mm. W Pro snadnější čištění lze posuvné křídlo ve spodní části odklonit dovnitř. W Kvalitní ložiskové pojezdy W Spolehlivé utěsnění zajišťují magnetické lišty a svislá těsnění. W S profilem (výška 42 mm), viz strana 4-5. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Nastavitelná šířka v rohu = hrana vaničky - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 44 Kermi sprchové kouty Ceny a technické informace

47 CK R50 / CK R55 Výška sprchového koutu 2000 Sériový výrobek Všechny rozměry jsou v mm při kolmých stěnách. Při odchylkách podlahy vyšších než 5mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CK...K, příslušenství strana 56. Rozměr vaničky Hrana vaničky Šířka vstupu Šířka pevného pole bílá = 2 CADAclean = P nedodává se CADAclean = P CK R50 = rádius 500mm CK R55 = rádius 550mm ESG Serigrafie CADA XS s CADAclean = V W WE E F 800x CK R PK 13545,- CK R VPK 17640,- nedodává se CK R PK 13545,- CK R VPK 17640,- nedodává se 900x CK R PK 14175,- CK R VPK 18165,- nedodává se CK R PK 14175,- CK R VPK 18165,- nedodává se 1000x CK R PK 14700,- CK R VPK 18795,- nedodává se CK R PK 14700,- CK R VPK 18795,- nedodává se W WE E F Ceny a technické informace Kermi sprchové kouty 45

48 CADA XS WALK-IN Wall Způsoby montáže Roh CK TWF CK TWF CK TWF CK TWF U-kabina: CK TWF a (strana 36) CK TWF CK TWF Popis výrobku W Částečně rámová WALK-IN-boční stěna s uchycením ke zdi. W CADA XS-stabilizátor lze instalovat pod úhlem 90 nebo 45 (délka 1200 mm). W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily. W Stabilizátor z kvalitního eloxovaného hliníku a z kvalitní oceli. W Nastavitelná šířka ve stěnovém profilu 25 mm. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky 10 Nastavitelná šířka v rohu = hrana vaničky - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 46 Kermi sprchové kouty Ceny a technické informace

49 CK TWF Výška sprchového koutu 2000 Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CK...K, příslušenství strana 56. Při montáži je možné stabilizátor zkrátit. Hrana vaničky Celková šířka bílá = 2 CADAclean = P WE CADAclean = P WALK-IN Wall lze instalovat jako levý i jako pravý. ESG Serigrafie CADA XS s CADAclean = V A CK TWF PK 4095,- CK TWF VPK 6090,- CK TWF VVK 7153, CK TWF PK 4410,- CK TWF VPK 6300,- CK TWF VVK 7363, CK TWF PK 4620,- CK TWF VPK 6615,- CK TWF VVK 7678, CK TWF PK 4830,- CK TWF VPK 6825,- CK TWF VVK 7888, CK TWF PK 5460,- CK TWF VPK 7140,- CK TWF VVK 8203, CK TWF PK 5670,- CK TWF VPK 7350,- CK TWF VVK 8413, CK TWF PK 5670,- CK TWF VPK 7350,- CK TWF VVK 8413,- WE A Ceny a technické informace Kermi sprchové kouty 47

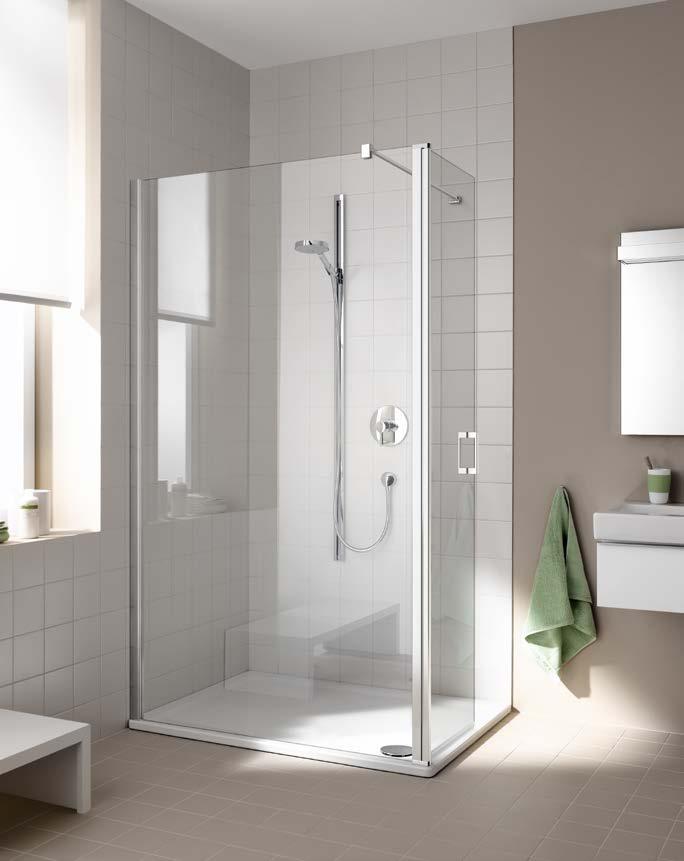

50 CADA XS WALK-IN Wall s univerzální stěnovou nebo stropní vzpěrou Způsoby montáže Roh CK WDW CK WDW CK WDW CK WDW Stěnové a stropní napojení Popis výrobku W Částečně rámová WALK-IN-boční stěna s uchycením ke zdi. W Lze instalovat se stěnovou nebo stropní vzpěrou. W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily. W Stabilizátor z kvalitního eloxovaného hliníku a z kvalitní oceli. W U provedení v bílé barvě - koncovky stěnové nebo stropní vzpěry v chromu. W Nastavitelná šířka ve stěnovém profilu 25 mm. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky 10 Nastavitelná šířka v rohu = hrana vaničky - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV). 48 Kermi sprchové kouty Ceny a technické informace

51 CK WDW Výška sprchového koutu 2000 Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Délka vzpěry: 1200 mm. Maximalní celková výška se stropní vzpěrou 2700 mm. Při montáži je možné stabilizátor libovolně zkrátit. Minimální výška stropu = 2100 mm. Minimální výška stropu při instalaci se stropní vzpěrou = horní hrana skla mm. Minimální výška stropu při instalaci se stěnovou vzpěrou = horní hrana skla + 50 mm Hrana vaničky WE Celková šířka bílá = 2 CADAclean = P CADAclean = P Walk-In Wall lze instalovat jako levý i jako pravý. ESG Serigrafie CADA XS s CADAclean = V A CK WDW PK 6800,- CK WDW VPK 8000,- CK WDW VVK 9063, CK WDW PK 7000,- CK WDW VPK 8200,- CK WDW VVK 9263, CK WDW PK 7200,- CK WDW VPK 8400,- CK WDW VVK 9463, CK WDW PK 7400,- CK WDW VPK 8600,- CK WDW VVK 9663, CK WDW PK 7600,- CK WDW VPK 8800,- CK WDW VVK 9863, CK WDW PK 7800,- CK WDW VPK 9000,- CK WDW VVK 10063, CK WDW PK 8000,- CK WDW VPK 9200,- CK WDW VVK 10263,- WE A 53 A 28 Ceny a technické informace Kermi sprchové kouty 49

52 CADA XS WALK-IN Wall s otočným křídlem Způsoby montáže Roh CK TFL CK TFR U-kabina: CK TFR/L a (strana 36) CK TFL CK TFR Popis výrobku W Částečně rámová WALK-IN-boční stěna s pohyblivým křídlem, otočným o 90 dovnitř a ven, s upevněním ke zdi. W S 90 CADA XS-stabilizátorem (délka 1200 mm). W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily, madla z kvalitní oceli. W U provedení v bílé barvě - madla, panty a koncovky prahové lišty v chromu. W Nastavitelná šířka v každém stěnovém profilu 25 mm. W Křídlo se zdvihovým mechanismem. W Vodorovné těsnění s okapničkou. W Je možné instalovat bez prahové lišty (bezbariérové), viz strana 4-5. W Z konstrukčních důvodů nelze u CADA XS zaručit absolutní těsnost. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Sprchové kouty Kermi jsou určeny k montáži na vaničku resp. systémové desky Kermi. Při jiném způsobu instalace je třeba zajistit srovnatelné instalační podmínky (utěsnění napojení na dlažbu, spád,...). Informace k zaměření a montáži viz strana Hrana vaničky Nastavitelná šířka v rohu = hrana vaničky - 10 Kermi data a prodejní doklady obsahují nastavitelnou šířku (BV) Kermi sprchové kouty Ceny a technické informace

53 CK TFR/L Výška sprchového koutu 2000 Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5mm nelze namontovat. Možnost dalšího rozšíření pomocí rozšiřovacího profilu ZDSV SV1 CK...K, příslušenství strana 56. Při montáži je možné 90 stabilizátor (délka 1200 mm) libovolně zkrátit. Hrana vaničky Celková šířka Šířka otočného křídla Celková šířka WALK- IN Wall i s otočným bílá = 2 křídlem CADAclean = P CADAclean = P Při objednávce vždy uveďte: CK TFR = WALK-IN Wall pevná část vpravo CK TFL = WALK-IN Wall pevná část vlevo ESG Serigrafie CADA XS s CADAclean = V A B CK TFR/L PK 9600,- CK TFR/L VPK 10800,- CK TFR/L VVK 11863, CK TFR/L PK 9800,- CK TFR/L VPK 11000,- CK TFR/L VVK 12063, CK TFR/L PK 10200,- CK TFR/L VPK 11400,- CK TFR/L VVK 12463, CK TFR/L PK 10200,- CK TFR/L VPK 11400,- CK TFR/L VVK 12463,- B - 14 B A Ceny a technické informace Kermi sprchové kouty 51

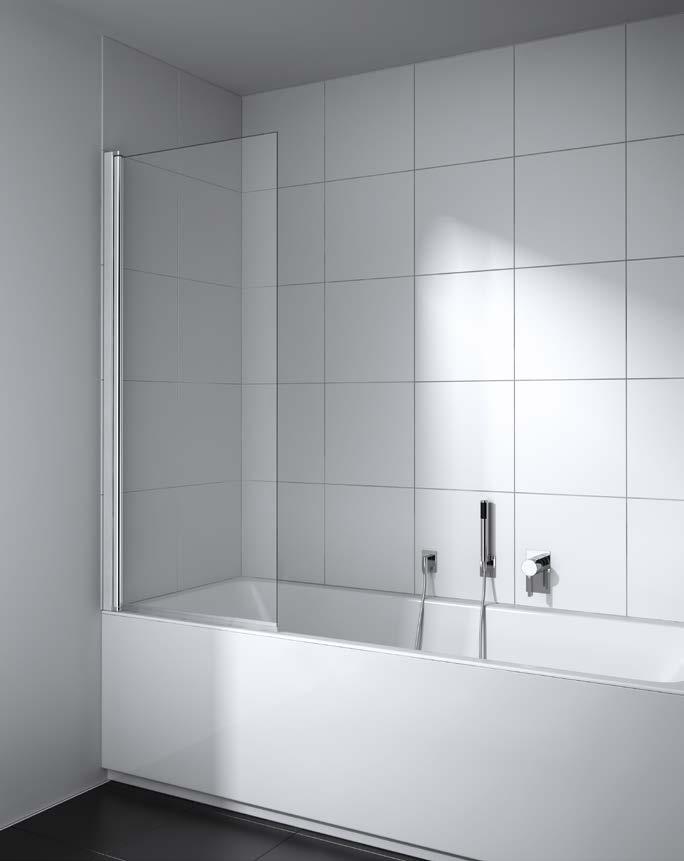

54 CADA XS Otočné křídlo Způsoby montáže CK DFR/L CK DFL CK DFR Popis výrobku W Pro montáž na vanu. W Částečně rámové otočné křídlo, otvíravé dovnitř i ven. W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily. W U provedení v bílé barvě - panty v chromu. W Nastavitelná šířka ve stěnovém profilu 25 mm. W Otočný profil se zdvihovým mechanismem. W Svislá těsnění a vodorovné těsnění s okapničkou. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Kermi sprchové kouty Ceny a technické informace

55 CK DFR/L Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Při objednávce vždy uveďte: CK DFR = otočné křídlo / panty vpravo CK DFL = otočné křídlo / panty vlevo Výška sprchového koutu Celková šířka bílá = 2 CADAclean = P CADAclean = P ESG Serigrafie CADA XS s CADAclean = V CK DFR/L PK 4800,- CK DFR/L VPK 5800,- CK DFR/L VVK 6863,- Ceny a technické informace Kermi sprchové kouty 53

56 CADA XS Kyvné křídlo s pevným polem Způsoby montáže CK DTR/L CK DTL CK DTR Popis výrobku W Pro montáž na vanu. W Částečně rámové kyvné křídlo, otvíravé dovnitř i ven, s pevným polem. W S CADA XS-stabilizátorem (vnitřní vzpěrou) W Bezpečnostní 5 mm sklo dle normy DIN EN s povrchovou úpravou CADAclean. W Kvalitní eloxované hliníkové profily. W U provedení v bílé barvě - panty v chromu. W Nastavitelná šířka ve stěnovém profilu 25 mm. W Otočný profil se zdvihovým mechanismem. W Svislá těsnění a vodorovné těsnění s okapničkou. W Součástí dodávky: upevňovací materiál. W Made in Germany. W Záruka spolehlivosti výrobku dle DIN EN (CE) a PPP (TÜV / GS). W 20 let záruka na dokoupení náhradních dílů i po ukončení výroby typové řady. Montáž Kermi sprchové kouty Ceny a technické informace

57 CK DTR/L Sériový výrobek Všechny rozměry jsou v mm a při kolmých stěnách. Při odchylkách podlahy vyšších než 5 mm nelze namontovat. Při objednávce vždy uveďte: CK DTR = panty vpravo CK DTL = panty vlevo Výška sprchového koutu Celková šířka Šířka pevného pole Šířka otočného křídla bílá = 2 CADAclean = P CADAclean = P ESG Serigrafie CADA XS s CADAclean = V CK DTR/L PK 8400,- CK DTR/L VPK 10400,- CK DTR/L VVK 11463, CK DTR/L PK 9200,- CK DTR/L VPK 11400,- CK DTR/L VVK 12463,- Ceny a technické informace Kermi sprchové kouty 55

58 CADA XS Příslušenství Název příslušenství Obrázek Popis příslušenství Číslo příslušenství Cena v Kč bílá = 2 CADA XS-stabilizátor Typ stabilizátoru sklo / zeď Délka 500 mm ZDSS VSS CK050.K 1050,- 1365,- Délka 1200 mm ZDSS VSS CK120.K 1260,- 1575,- Typ stabilizátoru sklo / sklo Délka 500 mm ZDSS VSW CK050.K 1050,- 1365,- Délka 1200 mm ZDSS VSW CK120.K 1260,- 1575,- Rozšiřovací profil 25 pro všechny modely Kombinace dvou rozšiřovacích profilů za sebou je možná Výška 2000 mm ZDSV SV1 CK200.K 998,- 1051,- Propojovací profil Profil pro napojení všech dveří s boční stěnou v rovině Celková šířka max mm Výška 2000 mm ZDKP KTF CK200.K 1103,- 1155,- 56 Kermi sprchové kouty Ceny a technické informace

59 Ceny a technické informace Kermi sprchové kouty 57

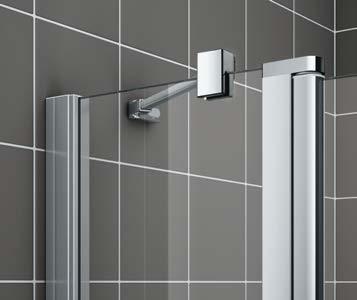

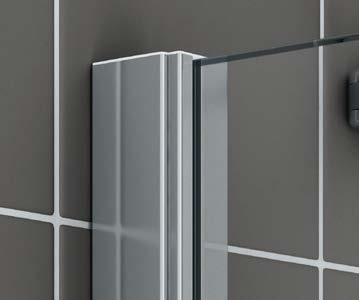

60 POVRCHY stříbrná vysoký lesk Profil ve stříbrné vysoký lesk Madla, panty a rohové spoje v chromu bílá Profil v bílé Madla, panty a rohové spoje v chromu 58 Kermi sprchové kouty Ceny a technické informace

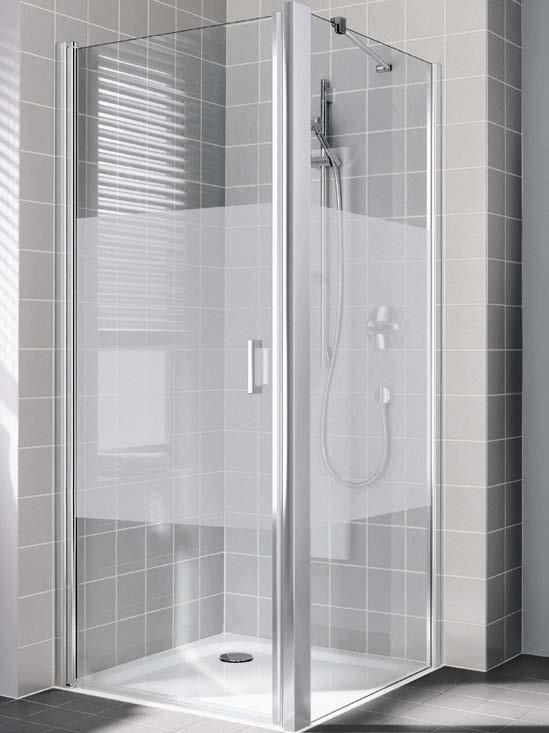

61 SKLA Bezpečnostní kalené ESG sklo Bezpečnostní kalené sklo Serigrafie CADA XS CADAclean ESG Serigrafie CADA XS s CADAclean Bezpečnostní kalené sklo nejvyšší kvality dle EN Co se stane když... Bezpečnostní kalená skla používaná v Kermi v souladu s EN jsou vysoce odolná proti nárazu, zkroucení a také teplotním výkyvům. A v samotném extrémním případě: bezpečnostní sklo nepraskne, ale relativně neškodně se rozsype na malé částečky bez ostrých hran - srovnatelné s vysypáním bočního skla u osobního automobilu. Otisky, které jsou na skle viditelné pouze při zamlžení (např. po přísavkách na sklo) nelze považovat za důvod k reklamaci. Ceny a technické informace Doporučené ceny Technické změny vyhrazeny. Za případné omyly a případné tiskové chyby nepřebíráme odpovědnost. Vyobrazení výrobků je pouze informativní, zobrazené příslušenství není součástí dodávky. Odchylku mezi tiskovými a originálními barvami nelze z technických důvodů vyloučit. Upozornění: Záruka spolehlivosti výrobku dle PPP (TÜV / GS) a dle EN (CE). U velkých skleněných ploch může dojít ke kmitání, které však nemá žádný vliv na technickou stabilitu koutu. Otisky, které jsou na skle viditelné pouze při zamlžení (např. po přísavkách na sklo) nelze považovat za důvod k reklamaci. Upozornění: U bezpečnostního skla může díky niklsulfidové příměsy dojít ke spontánnímu prasknutí skla. Díky testům lze toto riziko snížit. Ale ani s nejmodernějšími testy (ESG-H) není dodnes bohužel možné taková skla 100% vytřídit a toto riziko zcela vyloučit. ESG-H dostupné na poptávku. Pokud se tedy tyto praskliny vyskytnou, nelze je brát jako důvod k reklamaci. Kermi systémové desky a sprchové kouty jsou vhodné pro všechny obvyklé domácí koupelny. V ostatním prostředí jako jsou např. bazény může být zatížení výrazně vyšší, v neposlední řadě i díky specifickému klimatu a používání speciální čistících a dezinfekčních prostředků. Za škody na sprchovém koutu vzniklé kvůli těmto okolnostem nepřebíráme zodpovědnost Při instalaci Kermi sprchových koutů je třeba respektovat předpisy a normy pro umístění elektrických zařízení v jejich blízkosti. Platí Všeobecné obchodní podmínky společnosti Kermi s. r. o. Kermi je registrovaná značka. by Kermi GmbH Pankofen-Bahnhof Plattling Tato publikace včetně příloh je chráněna autorskými právy. Jakékoliv využití nad rámec autorského práva je bez souhlasu autora nepřípustné a trestné. To platí zejména pro rozmnožování, překlady, mikrosnímkování, ukládání do elektronického systému. Ceny a technické informace Kermi sprchové kouty 59
