1 Servohydraulický ohraňovací lis T

2 Představení společnosti Společnost G.A.D.E. S.r.l. byla založena v roce 1980 čtyřmi partnery, kteří dodnes působí ve společnosti. Za více než 30 let působení společnosti na trhu nastavila firma G.A.D.E. S.r.l. nekompromisní kvalitu v oboru a zařadila se tak mezi přední výrobce technologií pro zpracování plechů. Z důvodu zachování kvality zpracování jsou všechny kritické součásti strojů vyráběny a opracovávány přímo ve výrobním závodě společnosti ve městě Cologna. To je strategický cíl, kterým je zaručena vysoká kvalita a úroveň zpracování. Výrobní sortiment firmy G.A.D.E. S.r.l. zahrnuje: Hydraulické ohraňovací lisy Servoelektrické ohraňovací lisy Hydraulické tabulové nůžky Speciální aplikace na přání zákazníka

3 Výkonný a odolný Ohraňovací lisy PRAECISA patří mezi nejodolnější zařízení tohoto druhu na trhu. Díky své robustní, svařované, monolitické konstrukci nepodléhají deformaci ani při překročení limitů stroje. Ohraňovací lisy PRAECISA série PS-C jsou základní řadou hydraulických synchronizovaných ohraňovacích lisů vhodných pro kusovou a malosériovou výrobu. Kromě robustní konstrukce a spolehlivosti ohraňovacích lisů PRAECISA je zaručena i nejvyšší kvalita všech složek a komponentů použitých při jejich vývoji a výrobě díky dodavatelům vybraných z řad nejlepších evropských výrobců. Toto je jen několik malých, ale významných pravidel, které firma G.A.D.E. S.r.l. přijala a vzala za své, aby svým zákazníkům mohla nabídnout nesrovnatelnou kvalitu.

4 Sendvičová struktura stolu Praecisa série PS-C CNC bombírování a ECO POWER CNC bombírování Ohraňovací lisy Praecisa série PS-C jsou standardně dodávány s CNC řízeným hydraulickým předepnutím spodního nástroje bombírování. Jedná se o sestavu hydraulických válců, umístěných v pracovním stole stroje se sendvičovou konstrukcí, které vytvářejí protitlak a tím kompenzují deformaci (prohnutí) horního beranu. Nastavení síly protitlaku bombírovacích válců provádí automaticky CNC řídící systém v závislosti na zadaných parametrech výrobku. Tím je dosaženo požadovaného úhlu po celé délce ohybu. Lisovací síla horního beranu Spodní lisovací nástroj Protitlak bombírovacích válců Funkce ECO POWER Funkce ECO POWER vyvinutá společností g.a.d.e. je jediné zařízení svého druhu na trhu. Zvyšuje produktivitu: Dočasný nárůst lisovací síly až o 30% Nárůst lisovací rychlosti až o 30% Zlepšuje ekonomičnost výroby: Snižuje spotřebu elektrické energie Díky tomu jsou hydraulické ohraňovací lisy g.a.d.e. stejně efektivní, ne-li více, jako servoelektrické ohraňovací lisy, jejichž pořizovací náklady jsou vyšší, než u hydraulických ohraňovacích lisů Bombírovací válec

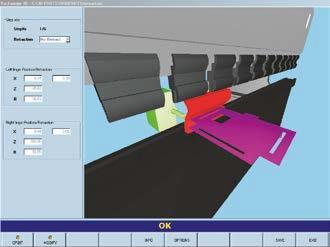

5 CNC řídící systémy CNC řídící systém ESA S standard 15 dotyková obrazovka Barevná obrazovka Až 6 CNC řízených os 2D grafické programování 2D vizualizace výrobku 2D zobrazení nástroje CNC řídící systém ESA S 660W - opce 19 dotyková obrazovka Barevná obrazovka Multitouch 2D grafické programování 2D/3D vizualizace výrobku 2D zobrazení nástroje

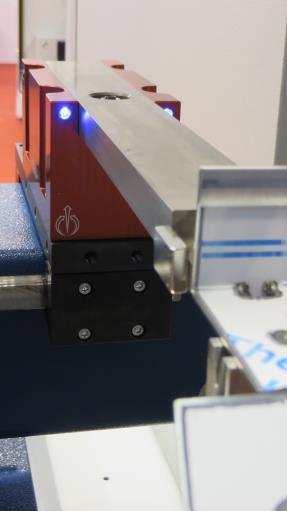

6 Speciální příslušenství Palcový blok zadního dorazu s LED indikací plechu ON OFF CNC řízená, pneumaticky výsuvná podpěra plechu ON OFF CNC přítlačný (pertlovací) stůl 1 2

7 Bezpečnost CNC řídící systém zavěšený v úrovni očí na otočném rameni se maximálně přizpůsobí pozici pracovníka. Laserová závora monitorující pracovní prostor v oblasti nástrojů zaručuje maximální bezpečnost pro obsluhu. Prostor zadního dorazu zabezpečený pomocí optoelektrických světelných závor po jejímž přerušení se stroj sám zablokuje Stroj splňuje a je dodáván v souladu s normou CE.

8 Standardní výbava a příslušenství Standardní výbava CNC řídící systém ESA S 6450 na otočném rameni 4 CNC řízené osy (Y1-Y2-X-R) Y1-Y2 osy horního beranu X-R osy zadního dorazu Manuálně přestavitelné palce zadního dorazu v ose Z na lineárním vedení Nástrojový upínací systém EURO (Amada) - manuální rychloupínání horního nástroje - manuální upínání spodního nástroje Laserová závora v ohýbací linii stroje CNC řízené hydraulické bombírování Funkce ECO POWER Mechanická bariéra na boku stroje Světelná závora v zadním prostoru stroje Automatické centrální mazání Přenosný ovládací stojan s dvojitým pedálem 2 ks. přední podpůrné konzoly na lineárním vedení Kalené a broušené nástroje Návod k obsluze Hydraulický olej CE certifikace Příslušenství CNC řídící systém ESA S 660W Zadní doraz: X-R-Z1-Z2 X-R-Z1-Z2-X5 X-R-Z1-Z2-X5-X6 X1-R1-Z1-X2-R2-Z2 Zvětšený rozsah zadního dorazu Přídavný dorazový prst Přídavný dorazový prst s LED indikací plechu Pneumatická podpěra na zadním dorazu Zvětšený zdvih válců (Y1-Y2) Aktivní CNC bombírování Laserové měření úhlu CNC řízené konzoly laserových závor Rychloupínací systém horního nástroje typu EURO s vertikální výměnou nástroje Pneumatické upínání horního nástroje typu EURO Pneumatické upínání spodního nástroje typu EURO CNC přítlačný / pertlovací (falcovací) stůl LED indikace rozložení nástrojů Mechanické / hydraulické upínání horního nástroje typu WILA Mechanické / hydraulické upínání spodního nástroje typu WILA Chladič olejové náplně 2 ks. Hydraulické přední podpůrné konzoly 2 ks. Pneumatické přední podpůrné konzoly

9 MODEL Lisovací síla Lisovací síla s ECO POWER Max. lisovací délka Max. průchod mezi bočnicemi Vyložení v bočnicích Max. otevření mezi upínáním Max. zdvih beranu v ose Y Přibližovací rychlost beranu Ohýbací rychlost beranu Návratová rychlost beranu Výkon motoru Přibližná hmotnost Praecisa série PS-C Technická specifikace L P I H A B C D E kn kn mm mm mm mm mm mm/sec mm/sec mm/sec mm mm mm mm mm kw kg PS-C , PS-C , PS-C , PS-C , PS-C PS-C PS-C PS-C PS-C PS-C PS-C PS-C PS-C , PS-C , PS-C , PS-C , PS-C PS-C PS-C PS-C PS-C PS-C PS-C PS-C PS-C PS-C

10 MODEL Lisovací síla Lisovací síla s ECO POWER Max. lisovací délka Max. průchod mezi bočnicemi Vyložení v bočnicích Max. otevření mezi upínáním Max. zdvih beranu v ose Y Přibližovací rychlost beranu Ohýbací rychlost beranu Návratová rychlost beranu Výkon motoru Přibližná hmotnost Praecisa série PS-C Technická specifikace L P I H A B C D E kn kn mm mm mm mm mm mm/sec mm/sec mm/sec mm mm mm mm mm kw kg PS-C PS-C PS-C PS-C PS-C PS-C PS-C PS-C PS-C

11 Technologie ohýbání Série PS Série PS-C Série PSC GREEN DRIVE Série PE Technologie stříhání Série CO Standard Série CO Business Série CO Top
