TECHNICKÝ LIST 1) Výrobek: KULOVÉ UZÁVĚRY PŘÍRUBOVÉ SÉRIE B2.1 NA VODU 2) Typ: BRA.B2.100 Oblasti použití:

Transkript

1 TECHNICKÝ LIST 1) Výrobek: KULOVÉ UZÁVĚRY PŘÍRUBOVÉ SÉRIE B2.1 NA VODU 2) Typ: BRA.B2.100 Oblasti použití: VODA CHLAZENÍ PLYN VYTÁPĚNÍ PRŮMYSL PROTIPOŽÁRNÍ 1 / 8

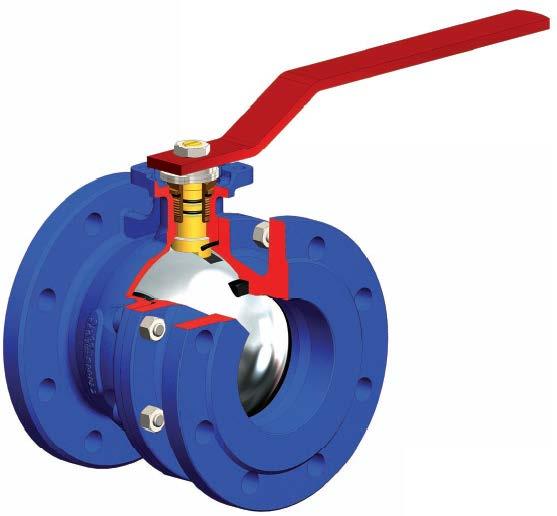

2 Tato série obsahuje přírubové kulové uzávěry s děleným tělem z litiny a plovoucí koulí, vyrobenými v souladu s těmi nejpřísnějšími výrobními standardy a systémem kvality ISO ANO: Vhodné pro topné a chladicí systémy, dálkové vytápění, rozvody a úprava vody, průmyslové aplikace, zemědělské aplikace, pro stlačený vzduch, pro oleje a uhlovodíky. (vždy je pro danou aplikaci nutné zvolit vhodné provedení). Vhodné pro instalaci v potrubí i na konci potrubí, pro časté ovládání, integrovaná ISO 5211 příruba umožňuje instalaci široké řady servopohonů. Kulové uzávěry řady B2.1 jsou plnoprůtokové, což snižuje víření a minimalizuje tlakové ztráty. NE: NENÍ VHODNÝ PRO PÁRU. NENÍ VHODNÝ PRO REGULACI PRŮTOKU. 1) Vnitřní a vnější epoxidový nátěr, odolný vůči vysoké teplotě. Ekologický, na bázi vody. 2) Zabudovaná příruba, v souladu s ISO ) Vyjmutí a otočení této destičky o 90 umožňuje zablokování ventilu v poloze OTEVŘENO nebo ZAVŘENO 4) Hřídel je utěsněna dvěma O-kroužky 5) Protirázová ochrana hřídele 6) Těsnění koule ze zesíleného PTFE zajišťuje konstantní točivý moment i při výkyvech teploty 7) Plnoprůtoková koule (pochromovaná mosaz) Příslušenství: Prodloužení dříku pro izolaci Čtyřhranný adapter pro napojení na rozvody vody Prodloužení dříku Kit pro plošku dle ISO 5211 Kit pro uzamčení páky Kit s koncovými spínači pro ON/OFF pozicionér Pohony: Dvojčinný a jednočinný pneumatický pohon Na objednávku: koncové spínače, pozicionér Elektrické pohony Převodovka Speciální provedení: S provrtanou koulí pro preventivní teplotní ochranu proti bakterii legionella S vypouštěcí zátkou Prohlášení o shodě: Konstrukční a testovací normy: V souladu se Směrnicí 97/23/ES PED Rozteč přírub: EN 558/1 (ISO 5752) Příruby: EN 1092, ANSI B16.5#150 Shoda dle normy ČSN EN 13774, Provedení: EN 1983, EN 13445, ISO 5211 DVGW certifikace pro plyn Značení: EN19 Testování: 100% testováno dle normy EN kategorie A (ISO 5208 kategorie A) Atest na pitnou vodu ZÚ Brno 2 / 8

3 Technický nákres: 3 / 8

4 Materiálové provedení: Komponenta Materiál 1 Těleso litina EN GJS / EN GJL250*, epoxidový nátěr 2 Příruba litina EN GJS / EN GJL250*, epoxidový nátěr 3 Koule chromovaná CuZn40Pb2 / AISI 304 / AISI 316 / EN GJL250** 4 Těsnění koule zesílené PTFE 5 Dřík mosaz CuZn40Pb2 / AISI 304 / AISI Kluzná podložka PTFE 7 Kroužek mosaz CuZn40Pb2 / AISI 304 / AISI O-kroužek NBR / FKM (např. Viton ) 9 Páka uhlíková ocel, epoxidový nátěr 10 Dorazový čep pozinkovaná uhlíková ocel 11 Pružinová podložka pozinkovaná uhlíková ocel 12 Střed páky litina EN GJS Zarážka páky pozinkovaná uhlíková ocel 14 Protirázový kroužek nerez ocel AISI Montážní podložka pro převodovku litina EN GJS / EN GJL Převodovka - 17 Šrouby pozinkovaná uhlíková ocel * pouze pro DN ** DN 250 s koulí z GJL kód: Rozměry: Hmotnost (kg): Kroutící moment (Nm): Pozn.: Pro volbu správného servopohonu doporučujeme vynásobit krouticí moment koeficientem 1,5. *** Rozměr DN 250 je standardně dodáván již s ručním kolem. Rozměry přírub dle EN 1092/2 a možnosti objednání pro jiné PN nebo typ přírub (Drilling): Popis -- std: standard / opt: option on request / =: stejné jako u PN16 4 / 8

5 Maximální provozní tlaky: Rozsah provozních teplot: Plyny/kapaliny * Umístění Umístění Teplota min. C max. C max. C MEZI PŘÍRUBY UKONČENÍ POTRUBÍ TRVALE PEAK Rizikové plyny 16 bar pro DN bar pro DN NBR Rizikové plyny 10 bar pro DN250 NELZE pro DN FKM Rizikové kapaliny 16 bar pro DN bar *: Rizikové plyny/kapaliny (výbušné, hořlavé, toxické) dle 97/23/CE PED a 67/548/EEC Tlak se mění v závislosti na teplotě (viz graf) Graf závislosti tlaku na teplotě: Rizikové kapaliny 10 bar pro DN bar Ostatní 16 bar pro DN bar Ostatní 10 bar pro DN bar NENÍ VHODNÝ PRO PÁRU. NEPOUŽÍVAT, když je teplota a tlak pod saturační křivkou vyšrafovanou v grafu. Graf tlakových ztrát: Kapalina: voda (1 m vodního sloupce = 0,098 bar) Tabulka Kv hodnot pro jednotlivé dimenze: Rozměr DN Kv m 3 /h 22,3 47,7 83,5 150, / 8

6 Materiálová provedení pro jednotlivé verze: 6 / 8

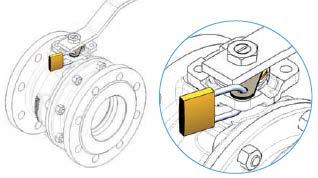

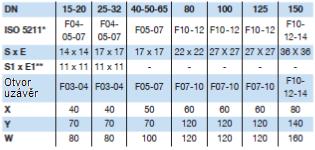

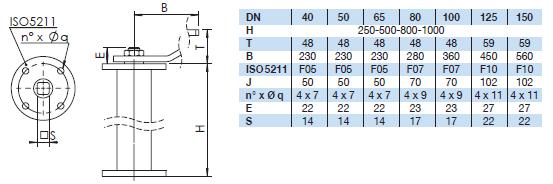

7 Příslušenství pro sérii B1 - B2.1 - B2.3/7: Prodloužení hřídele pro tepelnou izolaci Čtyřhranný adaptér pro napojení na rozvody vody Prodloužení hřídele pro připojení na rozvody vody Kit ISO 5211 připojovací plocha 1) svorka 2) spojka * typ příruby servopohonu ** pro sérii B1 Otvor uzávěr = příruba kul.uzávěru Zámek ovládací páky Kit omezovačů polohy OTEVŘENO / ZAVŘENO 7 / 8
