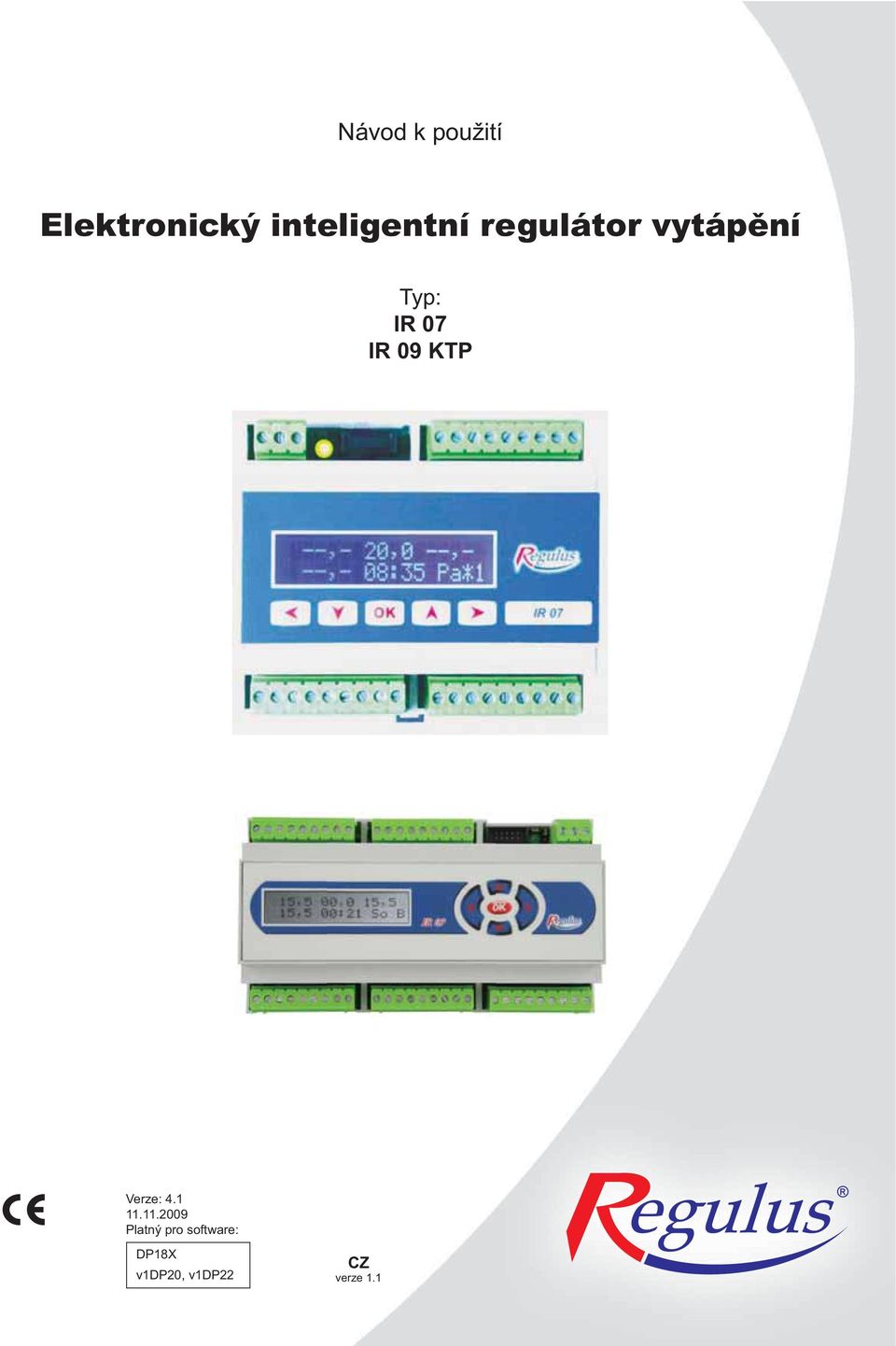

1 Návod k použití Elektronický inteligentní regulátor vytáp ní Typ: IR 07 IR 09 KTP Verze: Platný pro software: DP18X v1dp20, v1dp22 CZ verze 1.1

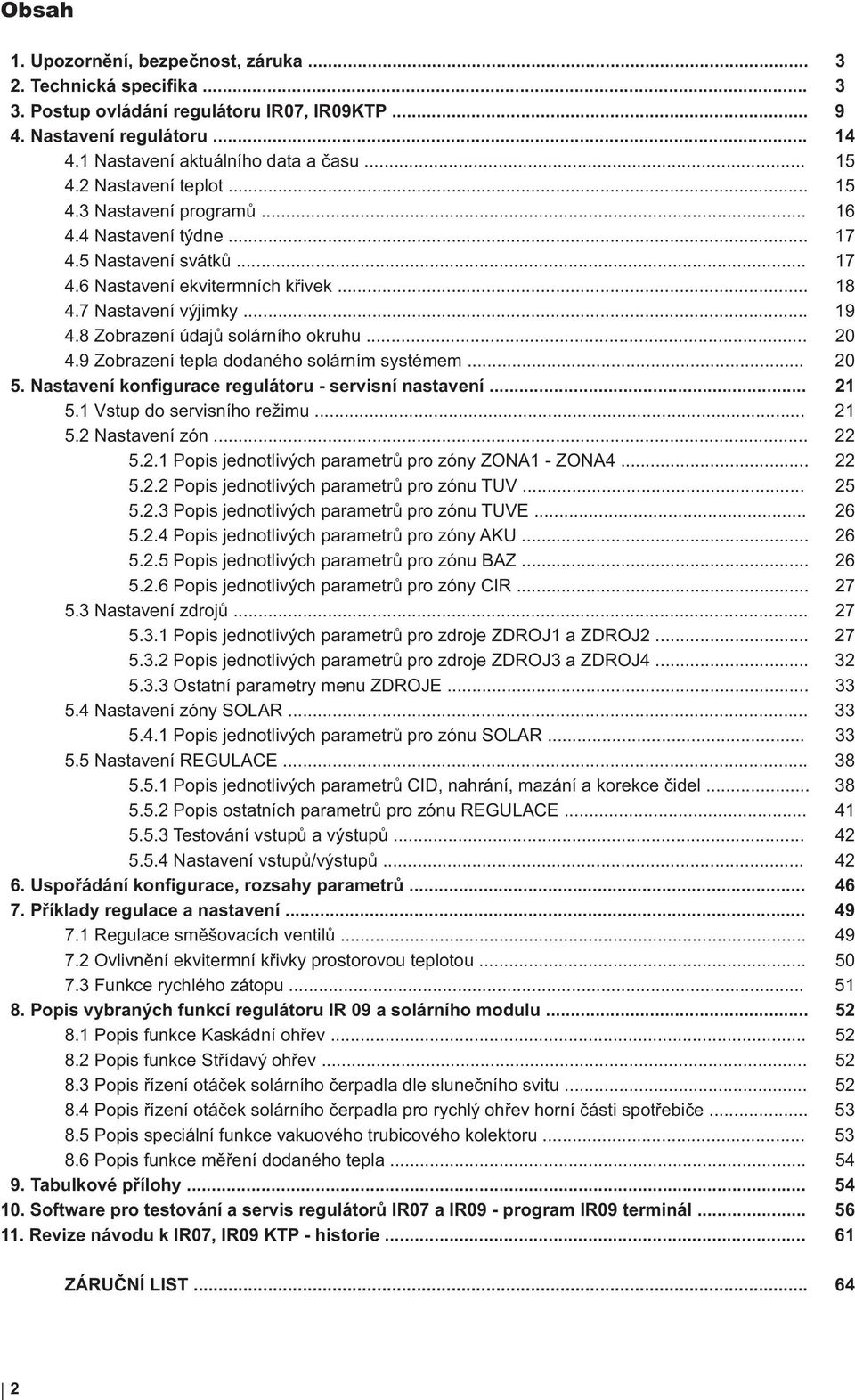

2 Obsah 1. Upozorn ní, bezpe nost, záruka Technická specifika Postup ovládání regulátoru IR07, IR09KTP Nastavení regulátoru Nastavení aktuálního data a asu Nastavení teplot Nastavení program Nastavení týdne Nastavení svátk Nastavení ekvitermních k ivek Nastavení výjimky Zobrazení údaj solárního okruhu Zobrazení tepla dodaného solárním systémem Nastavení konfigurace regulátoru - servisní nastavení Vstup do servisního režimu Nastavení zón Popis jednotlivých parametr pro zóny ZONA1 - ZONA Popis jednotlivých parametr pro zónu TUV Popis jednotlivých parametr pro zónu TUVE Popis jednotlivých parametr pro zóny AKU Popis jednotlivých parametr pro zónu BAZ Popis jednotlivých parametr pro zóny CIR Nastavení zdroj Popis jednotlivých parametr pro zdroje ZDROJ1 a ZDROJ Popis jednotlivých parametr pro zdroje ZDROJ3 a ZDROJ Ostatní parametry menu ZDROJE Nastavení zóny SOLAR Popis jednotlivých parametr pro zónu SOLAR Nastavení REGULACE Popis jednotlivých parametr CID, nahrání, mazání a korekce idel Popis ostatních parametr pro zónu REGULACE Testování vstup a výstup Nastavení vstup /výstup Uspo ádání konfigurace, rozsahy parametr P íklady regulace a nastavení Regulace sm šovacích ventil Ovlivn ní ekvitermní k ivky prostorovou teplotou Funkce rychlého zátopu Popis vybraných funkcí regulátoru IR 09 a solárního modulu Popis funkce Kaskádní oh ev Popis funkce St ídavý oh ev Popis ízení otá ek solárního erpadla dle slune ního svitu Popis ízení otá ek solárního erpadla pro rychlý oh ev horní ásti spot ebi e Popis speciální funkce vakuového trubicového kolektoru Popis funkce m ení dodaného tepla Tabulkové p ílohy Software pro testování a servis regulátor IR07 a IR09 - program IR09 terminál Revize návodu k IR07, IR09 KTP - historie ZÁRU NÍ LIST

3 1. Upozorn ní, bezpe nost, záruka: Upozorn ní: Návod uschovejte pro pozd jší použití. P ed použitím prostudujte! Inteligentní regulátory Regulus jsou konstruovány dle nejnov jších trend a uznávaných bezpe nostn -technických pravidel. Pro správnou innost regulátoru je t eba postupovat dle návodu a používat ho v souladu s jeho ú elem použití. Regulátor je ur en k ízení topného systému, oh evu TV, oh evu bazénu, akumulace tepla, ovládání kotl a dalších zdroj tepla, erpadel, sm šovacích ventil a regula ních prvk podle informace z idel a programu regulátoru. Za škody vyplývající z jiného použití výrobku výrobce (dodavatel) neru í. V p ípad vad zavin ných neodbornou instalací, nedodržením p edpis, norem, návodu k použití a p ekro ením mezních hodnot komponent topného systému výrobce neodpovídá za tyto vady a nevztahuje se na n záruka. K používání v souladu s ur ením pat í též dodržování návodu na obsluhu a instalaci a dodržení podmínek kontroly a údržby. Výrobce poskytuje na p ístroj záruku ve lh t a za podmínek, které jsou uvedeny v záru ním list. Záru ní list je nedílnou sou ástí dodávky p ístroje a jeho platnost je podmín na úplným vypln ním všech údaj. Instalace a nastavení systému smí být provedeno pouze v souladu s platnými normami (dle vyhl.. 50/1978 Sb., o odborné zp sobilosti v elektrotechnice, ve zn ní pozd jších p edpis ) a v souladu s povolenými provozními parametry komponent systému! Regulátor je ur en pouze pro vnit ní použití, k montáži na DIN lištu do rozvad e dle platných norem (viz výše)! 2. Technická specifika: Typy regulace teploty prostoru: PID regulace podle prostorové teploty Ekvitermní regulace s možností ovlivn ní prostorovou teplotou Regulace na konstantní teplotu vody zadanou v programu Nastavitelné parametry: Pozn.: Popis nastavení v p íslušných kapitolách. Platí pro regulátor IR09KTP, regulátor IR07 je omezen po tem výstup. Práce s 9 zónami (4 zóny dle teploty v prostoru) 6 nastavitelných denních program pro vybrané zóny 6 teplotních zm n denn pro každý program 6 nastavitelných teplot programov p epínatelných Ekvitermní k ivka pro vybrané zóny nastavitelná v min. 2 a max. 6 bodech 6 konkrétních dat v roce (svátk ), po které bude zóna vytáp na podle jiného z nastavených program Výjimka pro každou zónu, ve které lze v nastaveném asovém období zm nit teplotu (prázdninový program) Výstupy regulátoru: Pozn.: Elektrické parametry výstup jsou uvedeny v tabulce 1.a. 4 výstupy pro sm šovací okruhy 2 výstupy pro sm šovací ventily kotlových okruh (na konstantní teplotu) 16 výstup pro systém - spínání erpadel, okruh TUV, solárních okruh apod. Výstup 9V DC Vstupy regulátoru: Pozn.: Elektrické parametry vstup jsou uvedeny v tabulce 1.b. 4 opticky odd lené vstupy (nap. pro spalinový termostat, HDO apod.) 1 linka RS 232 pro p ipojení k PC (pomocí redukce) 1 linka RS 485 pro komunikaci s dalšími p ídavnými moduly (nap. terminálová klávesnice) 1 linka pro p ipojení teplotních idel (datová adresná) 3

4 Tab. 1.a Výstupy Pozice svorek Spína Max. hodnoty Jednotka Poznámka Výstup pro sm šované servoventily Výstupy ostatní d6-d9 e1-e8 a2-a9 c2-c9 polovodi ové relé (SSR) relé U 230 V ac T íbodová I 1 A regulace U 230 V ac/dc Dle vstup viz I 5 A tab. 1.b. DC výstup b7 --- U 9 V dc Tab. 1.b Vstupy Pozice svorek Hodnoty Jednotka Poznámka Napájení Napájecí konektor U 230 V P 8 W Napájení pro výstupy a1; c1; d1; e9 U 230 V ac/dc Maximální celkový proud pro každý I max 12 A výstup 12A Beznap ové vstupy d4,d5 --- Na vstupy p iveden --- st ední vodi (N) Napájení pro beznap ové vstupy d1 Umax 230 V Vstup HDO d2-d3 Umax 230 V Komunikace RS485 Datový vstup pro idla Komunikace RS232 b8; b9 b1-b3: idla b4-b6:gnd Komunika ní konektor --- Komunikace --- s p ídav. moduly --- Pro datová --- adresná idla --- P ipojení terminálu --- i solárního modulu Ostatní parametry regulátoru jsou uvedeny v tabulce 2.a, parametry idel v tabulce 2.b. Tab. 2.a Parametr Rozsah min. max. Jednotka Poznámka Provozní teplota 0 40 C Skladovací teplota 0 40 C Pojistka 250 ma pomalá (T) Krytí IP Elektrické za ízení ochranné t ídy I. Tab. 2.b Parametr Rozsah min. max. Jednotka Teplotní rozsah C Max. délka vodi e m Typ idla Datové adresné idlo Poznámka 4

5 Zapojení vstup a výstup regulátoru IR09KTP: Pozn.: V p ípad propojení pinu 2 a 3 zkratospojkou (situace b) viz nákres) bude svorka b1 použita jako vstup zóna 1, proti svorce idla GND. P i propojení pinu 1 a 2 (situace a)) slouží svorka b1 jako vstup pro idla. Základní rozm ry: 5

6 P íklad elektrického zapojení regulátoru k topnému systému na str. 7 : 6

7 P íklad hydraulického zapojení topného systému s regulátorem IR09KTP: 7

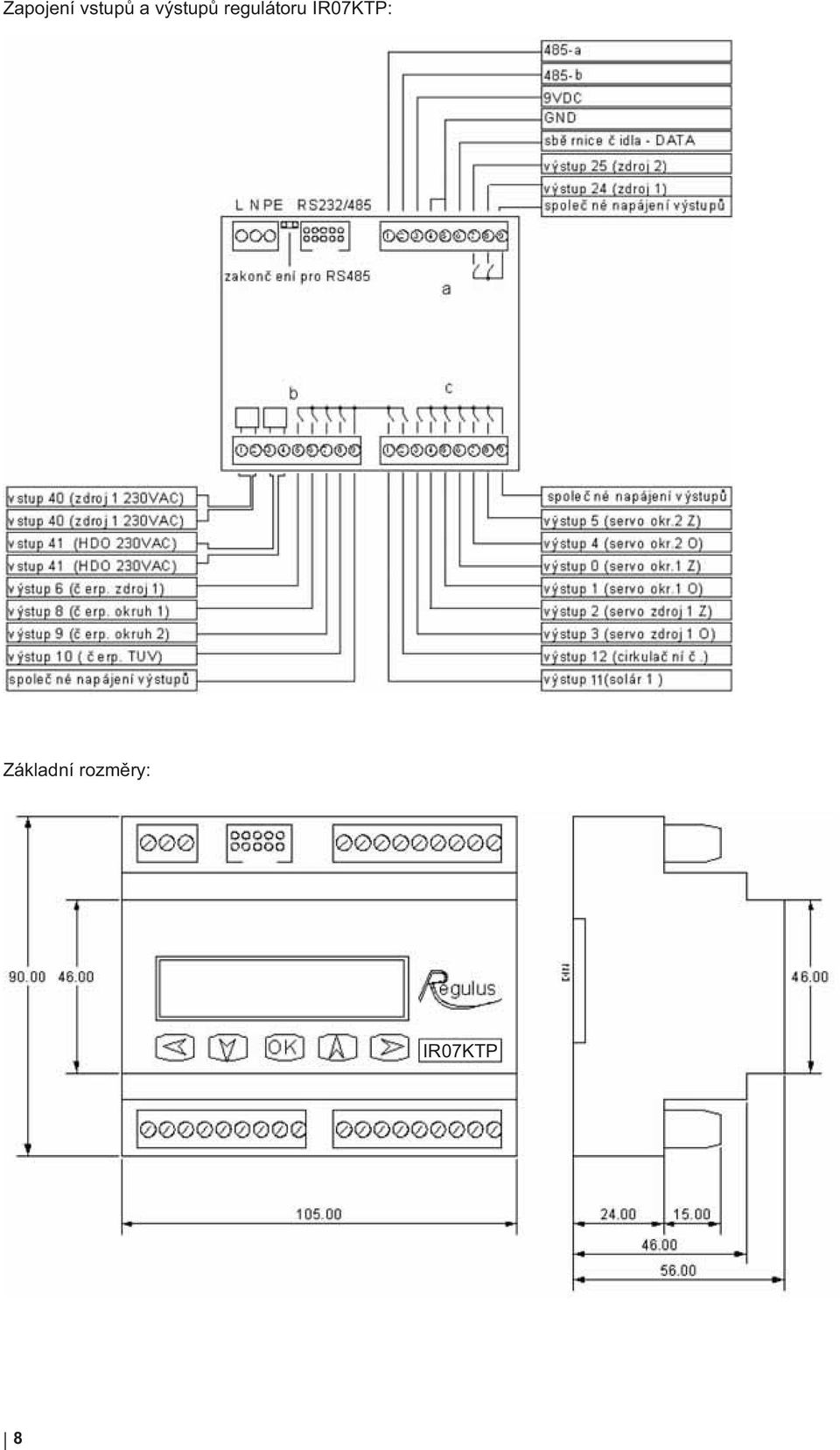

8 Zapojení vstup a výstup regulátoru IR07KTP: Základní rozm ry: IR07KTP 8

9 3. Postup ovládání regulátoru IR07, IR09KTP: Regulátor se ovládá pomocí p ti tla ítek na p edním panelu regulátoru IR07, IR09. V menu zobrazení se pomocí tla ítka (šipka vlevo) p epíná mezi zobrazením jednotlivých zón. Uspo ádání zón a popis zobrazovaných údaj je na diagramu 1. Pozn.: V diagramu 1 jsou znázorn ny všechny zóny a zdroje. Nejsou-li zóny i zdroje používány (jsou vypnuty v servisním menu), nebudou zobrazeny a bude zobrazena další následující používaná zóna, pop. zdroj. Používané zóny a zdroje vypnuté uživatelem zobrazeny budou. Diagram 1: 9

10 10

11 Zobrazí-li se na displeji prázdná pozice: není na této pozici nahrané i p ipojené idlo., Nastavení požadovaných teplot v zobrazované zón je možné m nit manuáln pomocí tla ítek a, maximální možná zm na je o ± 10 C od programem nastavené hodnoty. Takto pozm n ná teplota platí pouze do další asové zm ny v programu. Tla ítkem OK je možné zónu vypnout i zapnout (v uživatelské úrovni), pop. zapnout trvalý chod, je-li tato funkce pro p íslušnou zónu k dispozici. Funkce protizámrazové ochrany je aktivní i ve vypnuté zón (pokud tato zóna není vypnuta v servisní úrovni). Pomocí tla ítka p ejdeme ze zobrazení p íslušné zóny do menu regulátoru (viz kap. 4), kde bude ve všech položkách menu automaticky vybrána tato zóna. 11

12 Pohyb, nastavení teplot a ovládání zóny. 12

13 13

14 4. Nastavení regulátoru: Schéma postupu nastavení regulátoru: Chyba! Pozn.: Regulátor p i nastavení využívá pracovní pam a trvalou pam. P i zm n hodnoty a stisknutí tla ítka OK se zm ny ihned projeví a dojde k zapsání do pracovní pam ti, která se p i výpadku napájení vymaže. K zapsání do trvalé pam ti, kde jsou hodnoty uloženy i p i výpadku napájení, dojde p i návratu z menu nastavení do menu zobrazení. 14

15 4.1 Nastavení aktuálního data a asu: Pozn.: Regulátor musí mít zadaný aktuální as a datum, podle asu a data se ídí naprogramovaná regulace. Nastavení: Stiskem tla ítka vejdeme do základního menu (zobrazí se první složka VYJIMKA) a pomocí tla ítek a p ejdeme na složku DATUM A CAS. Stiskneme tla ítko. Na displeji se zobrazí: Pomocí tla ítek a vybíráme jednotlivé položky asu a data, pomocí tla ítek a nastavujeme hodnotu. Nastavení ukon íme stisknutím tla ítka OK, pro návrat z menu stiskneme. 4.2 Nastavení teplot: Pozn.: Teploty používané v denním programu regulátoru je možné vybírat pouze z p edvoleného seznamu teplot, ve kterém lze pro každou zónu (z1, z2, z3, z4, TU, AK atd.) nastavit až šest teplot. Nastavení: Regulátor má z výroby p ednastavené teploty (viz tab. 8.1). Stiskem tla ítka vejdeme do základního menu (zobrazí se první složka VYJIMKA) a pomocí tla ítek a p ejdeme na složku TEPLOTY. Stiskneme tla ítko. Na displeji se zobrazí: Pomocí tla ítek a zvolíme zónu. Pomocí tla ítek a pohybujeme kurzorem mezi jednotlivými teplotami s po adovými ísly 1-6. Hodnotu teploty m níme pomocí tla ítek a. (Na pozice teplot 1-6 je vhodné adit teploty vzestupn ) Chceme-li m nit teplotu v další zón, nastavíme pomocí tla ítek a kurzor na ozna ení zóny a pomocí tla ítek a vybereme další zónu. Nastavení ukon íme stisknutím tla ítka OK, pro návrat z menu stiskneme. Na displeji se zobrazí zóna naposledy vybraná p i nastavení. 15

16 4.3 Nastavení program : Pozn.: Podle programu se m ní požadovaná teplota (z p ednastavených teplot - viz. kap. 4.2) ve zvolených asových úsecích. Upozorn ní: V nastavený as za ne regulátor regulovat na nastavenou teplotu, té bude dosaženo s ohledem na velikost a povahu prostoru se zpožd ním. Nastavení: Stiskem tla ítka vejdeme do základního menu (zobrazí se první složka VYJIMKA) a pomocí tla ítek a p ejdeme na složku PROGRAMY. Stiskneme tla ítko. Na displeji se zobrazí: Pomocí tla ítek a zvolíme zónu. Tla ítkem se p esuneme na íslo programu a tla ítky a vybereme íslo programu. Pro vybraný program se tla ítky a pohybujeme mezi za átkem asového úseku, teplotou v daném asovém úseku a koncem asového úseku. Tla ítky a volíme hodnotu asu a teploty. Konec jednoho asového úseku je zárove za átkem dalšího. Viz Obr. 1. Pozn.: Pro zónu CIR se namísto teploty v asovém úseku volí zapnutí erpadla (ZAP) a vypnutí erpadla (VYP). Chceme-li nastavit jiný program (resp. programy v jiné zón ), p esuneme kurzor pomocí tla ítek a na íslo programu (resp. na zónu) a postup opakujeme. Nastavení ukon íme stisknutím tla ítka OK, pro návrat z menu stiskneme. Na displeji se zobrazí zóna naposledy vybraná p i nastavení. 16

17 4.4 Nastavení týdne: Pozn.: V této položce se volí pro každý den v týdnu jeden z šesti program pro vybranou zónu. Nastavení: Stiskem tla ítka vejdeme do základního menu (zobrazí se první složka VYJIMKA) a pomocí tla ítek a p ejdeme na složku TYDEN. Stiskneme tla ítko. Na displeji se zobrazí: Pomocí tla ítek a zvolíme zónu. Pomocí tla ítek a volíme jednotlivé dny v týdnu a tla ítky a p i adíme vybranému dni jeden z program 1-6, nebo kombinaci program 1+; 3+; 5+ (viz pozn.). Chceme-li nastavit jinou zónu, p esuneme kurzor pomocí tla ítek a na zónu, tla ítky a vybereme požadovanou zónu a postup opakujeme. Nastavení ukon íme stisknutím tla ítka OK, pro návrat z menu stiskneme. Na displeji se zobrazí zóna naposledy vybraná p i nastavení. Pozn.: V podmenu TYDEN m žeme zvolit krom program 1-6 i jejich kombinace. Program 1+ znamená kombinaci 1. a 2. programu, 3+ kombinaci 3. a 4. a program 5+ kombinaci 5. a 6. programu. Regulátor pracuje nejprve podle prvního programu a pak namísto uzav ení denního cyklu p ejde na druhý program. Upozorn ní: P i volb kombinace program je nutné, aby druhý program této kombinace asov navazoval na první! Doporu ení: Kombinaci program je vhodné používat u zóny CIR, kde m žeme zapnout cirkula ní erpadlo na krátkou dobu (min. 1 min) až 12x za den. 4.5 Nastavení svátk : Pozn.: Regulátoru je možno zadat až šest konkrétních dat v roce (svátk ), ve kterých regulátor provádí nastavený program nezávisle na programu podle nastavení dne v týdnu. Nastavení: Stiskem tla ítka vejdeme do základního menu (zobrazí se první složka VYJIMKA) a pomocí tla ítek a p ejdeme na složku SVATKY. Stiskneme tla ítko. Na displeji se zobrazí: Pomocí tla ítek a zvolíme zónu. Stiskneme tla ítko (kurzor bude ukazovat na íslo svátku) a vybereme íslo svátku. Pomocí tla ítek a se pohybujeme mezi dnem, m sícem a rokem v datu a íslem programu. Tla ítky a volíme den, m síc, rok a íslo programu pro danou zónu, který se bude v daný den regulátorem provád t. Chceme-li nastavit jiný svátek (resp. zónu), p esuneme kurzor pomocí tla ítek a na íslo svátku (resp. zónu), tla ítky a vybereme požadované íslo svátku (resp. zónu) a postup opakujeme. Nastavení ukon íme stisknutím tla ítka OK, pro návrat z menu stiskneme. Na displeji se zobrazí zóna naposledy vybraná p i nastavení. 17

18 4.6 Nastavení ekvitermních k ivek: Pomocí ekvitermních k ivek (ekviterm) zadáváme závislost teploty otopné vody na venkovní teplot. Pro tuto závislost pot ebujeme zadat min. 2 body, aby byla vytvo ena ekvitermní k ivka tvaru p ímky (viz P íklad 1). Pomocí dvou bod m žeme nastavit strmost a posun p ímky. Chceme-li použít jiný pr b h než p ímkový, je možné ekvitermní k ivku vytvarovat pomocí dalších až ty bod do požadovaného tvaru (viz P íklad 2). P íklad 1: E -20 C 2 C 0 C 0 C 0 C 0 C I 65 C 53 C 0 C 0 C 0 C 0 C P íklad 2: E -25 C -15 C 0 C 10 C 0 C 0 C I 74 C 60 C 54 C 40 C 0 C 0 C 18

19 Nastavení: Stiskem tla ítka vejdeme do základního menu (zobrazí se první složka VYJIMKA) a pomocí tla ítek a p ejdeme na složku EKVITERMY. Stiskneme tla ítko. Na displeji se zobrazí: Pomocí tla ítek a zvolíme zónu. Pomocí tla ítek a se pohybujeme mezi jednotlivými body (bod tvo í dvojice: E= venkovní teplota; I= teplota otopné vody) a tla ítky a nastavujeme teploty bod ekvitermní k ivky v rozsahu E = C; I = 0 99 C. Ekvitermní k ivka bude dotvarována i v oblastech nižších, resp. vyšších venkovních teplot, viz graf P íklad 1, P íklad 2. Pozn.: Pro správnou innost regulátoru je nutné zadat minimáln jeden bod ekvitermní k ivky p i záporné venkovní teplot a jeden bod p i kladné venkovní teplot! Chceme-li nastavit jinou zónu, p esuneme kurzor pomocí tla ítek a na zónu, tla ítky a vybereme požadovanou zónu a postup opakujeme. Nastavení ukon íme stisknutím tla ítka OK, pro návrat z menu stiskneme. Na displeji se zobrazí zóna naposledy vybraná p i nastavení. 4.7 Nastavení výjimky: Pozn.: Výjimky je možné použít, pot ebujeme-li nastavit v ur itém období ve vybrané zón jinou teplotu z p edvolených teplot (viz 4.2) nezávisle na programu. Nastavení: Stiskem tla ítka vejdeme do základního menu, zobrazí se první složka VYJIMKA. Stiskneme tla ítko, na displeji se zobrazí: Pomocí tla ítek a zvolíme zónu. Pomocí tla ítek a se pohybujeme mezi položkami asu a data pro za átek výjimky, tla ítky a nastavujeme hodnoty. P i zobrazení: nastavíme pomocí tla ítek a teplotu z p edvolených teplot. Pomocí tla ítka se pohybujeme dále na položky asu a data pro konec výjimky, tla ítkem se vrátíme na položky asu a data za átku výjimky. Hodnoty m níme pomocí tla ítek a. Nastavení ukon íme stisknutím tla ítka OK, pro návrat z menu stiskneme. Na displeji se zobrazí zóna naposledy vybraná p i nastavení. Chceme-li výjimku zrušit, i p ed asn ukon it, opakujeme postup nastavení výjimky a konec výjimky nastavíme na aktuální as a datum. Regulátor bude dále teplotu regulovat dle nastaveného programu. 19

20 4.8 Zobrazení údaj solárního okruhu: Postup zobrazení: Stiskem tla ítka vejdeme do základního menu, zobrazí se první složka VYJIMKA. Pomocí tla ítek a zvolíme MERENE HODNOTY a stiskneme tla ítko. Pomocí tla ítek a zvolíme zobrazení údaj solárního pole 1 (S1), i solárního pole 2 (S2). Na displeji se zobrazí údaje o vybraném solárním poli, aktuální výkon pole (kw), pr tok vybraným solárním okruhem (l/min) a intenzita slune ního svitu (%): 4.9 Zobrazení tepla dodaného solárním systémem: Pozn.: Regulátor zaznamenává množství tepla dodaného solárním systémem do spot ebi. Po itadlo dodaného tepla se vynuluje ze servisního menu SOLAR, k vynulování po itadla dojde rovn ž p i odpojení napájení regulátoru. Postup zobrazení: Stiskem tla ítka vejdeme do základního menu, zobrazí se první složka VYJIMKA. Pomocí tla ítek a zvolíme MERENE HODNOTY a stiskneme tla ítko. Pomocí tla ítek a zvolíme zobrazení dodaného tepla. Na displeji se zobrazí údaj o dodaném teple. 20

21 5. Nastavení konfigurace regulátoru - servisní nastavení: Podmenu konfigurace slouží k nastavení zón, zdroj, regulace a na tení idel. KONFIGURACE je p ístupná pouze v servisním módu. Toto nastavení smí provést pouze osoba seznámená (servisní technik). 5.1 Vstup do servisního režimu: Stiskem tla ítka vejdeme do základního menu (zobrazí se první složka VYJIMKA) a pomocí tla ítek a p ejdeme na složku SVATKY. Ve složce svátky vybereme svátek. 5, stiskneme tla ítko a tla ítko OK. Pomocí tla ítek a vybereme položku KONFIGURACE. Stiskem tla ítka vstoupíme do složky KONFIGURACE. Ve složce KONFIGURACE se pomocí tla ítek a m žeme pohybovat po složkách: ZONY; ZDROJE; SOLAR; REGULACE. Schéma postupu nastavení konfigurace regulátoru: Chyba: 21

22 5.2 Nastavení zón: Pozn.: jednotlivé zóny se liší po tem i typem nastavovaných parametr. Nastavení: V menu konfigurace pomocí tla ítek a vybereme položku ZONY a stiskneme tla ítko. Pomocí tla ítek a vybereme požadovanou zónu ze seznamu zón (viz tab. 5.1) a stiskneme tla ítko. Tab. 5.1 zóna popis ZONA1 zóna 1 ZONA2 zóna 2 ZONA3 zóna 3 ZONA4 zóna 4 ZONA TUV zóna teplé užitkové vody - oh ev otopnou vodou ZONA TUVE zóna teplé užitkové vody - oh ev elektrickým topným t lesem ZONA AKU zóna akumula ní nádrž ZONA BAZ zóna bazén ZONA CIR zóna cirkulace TUV Mezi nastavitelnými parametry v zón se pohybujeme pomocí tla ítek a, pro vstup do zvoleného parametru použijeme tla ítko (na typ nebo hodnotu parametru bude ukazovat kurzor >). Typ nebo hodnotu parametru nastavíme pomocí tla ítek a a potvrdíme tla ítkem OK. Pomocí tla ítek a vybereme další parametr a postup opakujeme. Po zadání všech pot ebných parametr se navrátíme stisknutím tla ítka do nad azeného menu (1x stisk do menu ZONY, 2 stisk do menu KONFIGURACE atd.) Popis jednotlivých parametr pro zóny ZONA1 - ZONA4: Typ regulace: zona vypnuta - vypne zónu a nadále s ní nepracuje (tzn. že není funk ní protimrazová ochrana, vychlazování apod!) PID dle prost.t - PID regulace otopné vody v závislosti na pokojové teplot (na idle zóna1-4) ekvitermni - regulace podle ekvitermní k ivky zadané pro danou zónu. konstantní t. vody - regulace na konstantní teplotu vody. U tohoto typu regulace nastavte v menu TEPLOTY pro p íslušnou zónu teploty otopné vody (nikoliv prostorové teploty). Max. t do zony ( C): Min. t do zony ( C): Blok zonu pod ( C): - nastavení maximální teploty do zóny. P i dosažení této teploty regulátor za ne zavírat sm šovací ventil nezávisle na programu. - nastavení minimální teploty do zóny. Je-li požadavek na regulátorem vypo tenou teplotu otopné vody nižší než teplota nastavená v tomto parametru, vypne se ob hové erpadlo do zóny (a za ne zavírat ventil). Ob hové erpadlo zóny se rovn ž vypne, bude-li na idle AKU1h teplota nižší než teplota nastavená v tomto parametru. - je-li teplota na idle zvoleném v parametru MENU-ZDROJE -ZDROJ X Volba cidla blok pod nastavenou teplotou, p i aktivním zdroji X, je ob hové erpadlo zóny vypnuto a sm šovací ventil zóny zavírá (viz Rychlý zátop, kap. 7). 22

23 Vliv prostor.t (%): Parametr zadávaný pouze u typu regulace: ekvitermní. - nastavení proporcionálního parametru G, který ovliv uje zm nu teploty otopné vody v závislosti na rozdílu skute né a požadované teploty v zón dle vztahu: t = (w - y).0,8.g (w - požadovaná teplota; y - skute ná teplota). (viz p íklad kap. 7.2). Takto vypo tená požadovaná zm na otopné vody je omezená na maximální hodnotu zadanou parametry: Max. pos. pretop a Max. pos. nedotop (viz níže, viz Obr. 2). Max.pos.pretop ( C): Parametr zadávaný pouze u typu regulace: ekvitermní. - omezení maximální zm ny teploty vypo ítané proporcionální složkou (viz výše, viz Obr. 2). Max.pos.nedotop ( C): Parametr zadávaný pouze u typu regulace: ekvitermní. - omezení maximální zm ny teploty vypo ítané proporcionální složkou (viz výše, viz Obr. 2). 23

24 Prostor.t P.k (%): Parametr zadávaný pouze u typu regulace: PID, (pro regulaci na konst. teplotu vody nemá význam). - nastavení proporcionální konstanty PID regulace. Prostor.t I.k (%): Parametr zadávaný pouze u typu regulace: PID, (pro regulaci na konst. teplotu vody nemá význam). - nastavení integra ní konstanty PID regulace. Prostor.t D.k (%): Parametr zadávaný pouze u typu regulace: PID, (pro regulaci na konst. teplotu vody nemá význam). - nastavení deriva ní konstanty PID regulace. Ventil P konst. (%): - nastavení proporcionální složky P ovládání servomotoru (viz p íklad kap. 7.1). Ventil max. krok (%): Pozn.: Parametr slouží k nastavení rychlosti regulace. - omezení regula ního zásahu vypo teného regulátorem dle vztahu: R skut. = R vyp.. Ventilmax.krok 100 Tímto parametrem dojde rovn ž k nastavení maximální velikosti kroku ventilu p i požadavku na maximální výchylku (tj. omezení p i Rvyp.=10sec) viz Obr. 3. Vent.omez. d sl.: Ventil D konst. (%): Ventil min. krok (%): omezeno neomezeno - omezí D složku regula ního zásahu ventilu tak, že regula ní zásah nebude uplatn n, vyjde-li opa né znaménko (viz kap. 7.1). - Složka D regula ního zásahu nebude omezena - nastavení deriva ní složky D regulace sm šovacího ventilu. (Viz p íklad kap. 7.1). - nastavení minimálního kroku servomotoru sm šovacího ventilu. Min. as chodu servomotoru: t min = 10. Ventil min krok [s] Jsou-li požadované asy pro sepnutí servomotoru menší než vypo tený as chodu servomotoru, asy požadavk se s ítají a po p ekro ení vypo teného asu se sepne servomotor (viz Obr. 4). Pozn.: Jde o nastavení pásma necitlivosti ventilu, zamezující kmitání ventilu na malých výchylkách. 24

25 Dobeh cerpadla (min): Regul.t pomoci: cerpadla ventilu - nastavení doby dob hu ob hového erpadla zóny. - ob hové erpadlo p ímého topného okruhu je spínáno v závislosti na požadavku na teplotu otopné vody. - požadavek na teplotu otopné vody do okruhu nemá na chod erpadla vliv. Teplota otopné vody je ízena pomocí sm šovacího ventilu Pozn.: Pokud není osazen sm šovací ventil, lze touto funkcí ídit teplotu otopné vody do zóny. idlo otopné vody (Z top) se umístí na vratnou v tev ze systému. Je-li na tomto idle dosaženo teploty požadované regulátorem, vypne se ob hové erpadlo na 60 s, poté se zapne na min. 60 s až do doby dosažení požadované teploty Popis jednotlivých parametr pro zónu TUV: Pozn.: Pro ízení parametr je použito idlo TUVs. Toto idlo musí být nahráno do regulátoru (viz kapitola 5.5.1) Na pozici TUVh a TUVs lze nahrát spole né idlo. Typ regulace: zona vypnuta konst.t.vody - regulátor se zónou nepracuje. - regulace na konstantní teplotu vody. Min. prev. AKU>TUV ( C): - nastavení minimálního rozdílu teploty akumula ní nádrže nad teplotou vody v TUV pro sepnutí ob hového erpadla TUV. Zdroje TUV: Nespinat Spinat - p i požadavku ze zóny TUV nebudou sepnuty aktivní zdroje (ZDROJ1-ZDROJ4). - aktivní zdroje (ZDROJ1-ZDROJ4) budou sepnuty p i požadavku ze zóny TUV. Max.t do zony ( C): Min.t do zony ( C): Blok zonu pod ( C): - nastavení maximální teploty do zóny TUV. P i p ekro ení nastavené teploty je vypnuto ob hové erpadlo zóny TUV. - nastavení minimální teploty do zóny. Je-li požadavek na nižší teplotu, vypne se ob hové erpadlo do zóny. - je-li teplota na idle zvoleném v parametru MENU-ZDROJE -ZDROJ X Volba cidla blok pod nastavenou teplotou, p i aktivním zdroji X, je ob hové erpadlo zóny vypnuto (viz Rychlý zátop, kap. 7). 25

26 5.2.3 Popis jednotlivých parametr pro zónu TUVE: Pozn.: Teplá voda (TUV) je v zásobníku oh ívána elektrickým topným t lesem. K sepnutí topného t lesa dojde p i poklesu teploty na idle TUVh pod požadovanou teplotu zóny, k vypnutí dojde p i oh átí požadované teploty zóny o pevn nastavenou diferenci 3K. Pozn.: Pro ízení parametr je použito idlo TUVh. Toto idlo musí být nahráno do regulátoru (viz kapitola 5.5.1). Na pozici TUVh a TUVs lze nahrát spole né idlo. Typ regulace: zona vypnuta konst.t.vody - regulátor se zónou nepracuje. - regulace na konstantní teplotu vody. Max.t do zony ( C): Min.t do zony ( C): - nastavení maximální teploty TUV. - omezení minimální teploty TUV. Pozn.: Oh ev TUVE bude blokován, zadá-li uživatel nižší požadovanou hodnotu než zde nastavenou). Podmineno HDO: ne ano - topné t leso je spínáno nezávisle na signálu HDO. - topné t leso je sepnuto pouze p i p ítomném signálu HDO Popis jednotlivých parametr pro zóny AKU: Pozn.: zóna akumula ní nádrže otopné vody. Typ regulace: zona vypnuta konst.t.vody - regulátor se zónou nepracuje. - regulace na konstantní teplotu vody. Max.t do zony ( C): Min.t do zony ( C): - nastavení maximální teploty v akumula ní nádrži. P i jejím p ekro ení vypne regulátor automatické zdroje. - omezení minimální teploty vody v akumula ní nádrži. Pozn.: Vypo te-li regulátor nižší požadovanou teplotu akumula ní nádrže, než je nastavená hodnota tohoto parametru, vypne automatické zdroje Popis jednotlivých parametr pro zónu BAZ: Typ regulace: zona vypnuta konst.t.vody - regulátor se zónou nepracuje. - regulace na konstantní teplotu vody. Zdroj pro bazen: nespinat 26 spinat Min.prev. AKU>BAZ ( C): Max.t do zony ( C): - p i požadavku na otopnou vodu pro bazén nejsou spínány automatické zdroje. - p i požadavku od bazénu na otopnou vodu jsou sepnuty automatické zdroje. - nastavení minimálního rozdílu teploty vody v akumula ní nádrži nad teplotou vody v bazénu pro sepnutí ob hového erpadla bazénu. - nastavení maximální teploty bazénu. P i jejím p ekro ení je vypnuto ob hové erpadlo.

27 Min.t do zony ( C): Blok zonu pod ( C): - nastavení minimální teploty do zóny. Pozn.: Nastaví-li uživatel teplotu zóny BAZ nižší než v parametru Min.t do zóny, vypne se ob hové erpadlo. - je-li teplota na idle zvoleném v parametru MENU-ZDROJE -ZDROJ X Volba cidla blok pod nastavenou teplotou, p i aktivním zdroji X, je ob hové erpadlo zóny vypnuto (Viz Rychlý zátop, kap. 7) Popis jednotlivých parametr pro zóny CIR: Typ regulace: zona vypnuta konst.t.vody - regulátor se zónou nepracuje. - zóna zapnuta. 5.3 Nastavení zdroj : Pozn.: jednotlivé zdroje se liší po tem i typem nastavovaných parametr. Nastavení: V menu konfigurace pomocí tla ítek a vybereme položku ZDROJE a stiskneme tla ítko. Pomocí tla ítek a vybereme požadovaný zdroj ze seznamu zdroj (viz tab. 5.3) a stiskneme tla ítko. Tab. 5.3 zdroj poznámka zdroj 1 zdroj 2 zdroj 3 zdroj 4 havarijni t. AKU max. po et zdroju režim: AUTO,MANUAL,KOMBINOVANY režim: AUTO,MANUAL,KOMBINOVANY režim: AUTO (pouze automatický režim) režim: AUTO (pouze automatický režim) max. teplota v akumula ní nádrži maximální po et sou astn sepnutých zdroj Mezi nastavitelnými parametry v zón se pohybujeme pomocí tla ítek a, pro vstup do zvoleného parametru použijeme tla ítko (na typ nebo hodnotu parametru bude ukazovat kurzor ). Typ nebo hodnotu parametru nastavíme pomocí tla ítek a a potvrdíme tla ítkem OK. Pomocí tla ítek a vybereme další parametr a postup opakujeme. Po zadání všech pot ebných parametr se navrátíme stisknutím tla ítka do nad azeného menu (1 stisk do menu ZDROJE, 2 stisk do menu KONFIGURACE atd.) Popis jednotlivých parametr pro zdroje ZDROJ1 a ZDROJ2: Typ zdroje: auto vypnut kombinovany manual - zdroj je spínán automaticky regulátorem podle zadané diference teploty. - zdroj je vypnut. - p i aktivaci vstupu ze spalinového termostatu ídí regulátor zdroj (kotel) jako v režimu manual, p i rozepnutí vstupu p ejde regulátor do režimu auto. Pozn.: Tento typ regulace se používá u kombinovaných kotl na tuhá paliva s peletkovým ho ákem nebo elektrickou spirálou. - p i aktivaci vstupu ze spalinového termostatu je sepnuto ob hové erpadlo zdroje (kotle) a ízen servomotor sm šovacího ventilu zpáte ky na požadovanou hodnotu. 27

28 Cas blokace 2 (min.): Pozn.: Parametr se nastavuje pro ZDROJ2, je-li v režimu auto i kombinovany. - nastavení asu blokování sepnutí druhého zdroje od vzniku požadavku na sepnutí zdroj. (Zdroj jedna spíná okamžit ) Dif.pro zap ( C): Dif. pro vyp ( C): - nastavení teplotní diference mezi regulátorem vypo tenou požadovanou teplotou otopné vody a teplotou z vybraného idla (viz Parametr Volba cidla ZAP), pro sepnutí zdroje v režimu auto. Pozn.: Spodní hranice této diference je omezena horní hranicí parametru Dif.pro vyp. Chceme-li ji zm nit pod tuto hodnotu, je t eba nejprve zvýšit parametr Dif.pro vyp (viz Obr. 5). - nastavení teplotní diference mezi regulátorem vypo tenou požadovanou teplotou otopné vody a teplotou z vybraného idla (viz parametr Volba cidla VYP) pro vypnutí zdroje v režimu auto. Pozn.: Horní hranice této diference je omezena spodní hranicí parametru Dif.pro zap. Chceme-li ji zm nit nad tuto hodnotu, je t eba nejprve snížit parametr Dif.pro zap (viz Obr. 5). K vypnutí zdroje dojde tehdy, je-li zárove teplota z idla vybraného v parametru Volba cidla zap nad teplotou požadovanou parametrem Dif.pro zap, pro sepnutí zdroje. Volba cidla ZAP ( idlo ze seznamu idel): - volba idla ze seznamu idel (viz tab. 5.4), podle kterého bude ízeno zapnutí zdroj v režimu auto. Volba cidla VYP ( idlo ze seznamu idel): - volba idla ze seznamu idel (viz tab. 5.4), podle kterého se bude ídit vypnutí zdroje v režimu auto. Pozn.: idla doporu ená pro tento parametr jsou ozna ena tu n. 28

29 Tab. 5.4 idlo popis venku venkovní idlo Zona 1 prostorové idlo v zón 1 Zona 2 prostorové idlo v zón 2 Zona 3 prostorové idlo v zón 3 Zona 4 prostorové idlo v zón 4 Z1 top idlo teploty otopné vody v zón 1 Z2 top idlo teploty otopné vody v zón 2 Z3 top idlo teploty otopné vody v zón 3 Z4 top idlo teploty otopné vody v zón 4 Zdr.1vy idlo výstupu zdroje 1 Zdr.1vr idlo zpáte ky zdroje 1 Zdr.2vy idlo výstupu zdroje 2 Zdr.1vr idlo zpáte ky zdroje 2 TUV h idlo zásobníku TUV, horní ást TUV s idlo zásobníku TUV, spodní ást AKU1 h teplota vody v akumula ní nádrži1, horní ást AKU1 p teplota vody v akumula ní nádrži1, prost ední ást AKU1 s teplota vody v akumula ní nádrži1, spodní ást AKU2 h teplota vody v akumula ní nádrži2, horní ást AKU2 p teplota vody v akumula ní nádrži2, prost ední ást AKU2 s teplota vody v akumula ní nádrži2, spodní ást AKU3 h teplota vody v akumula ní nádrži3, horní ást AKU3 p teplota vody v akumula ní nádrži3, prost ední ást AKU3 s teplota vody v akumula ní nádrži3, spodní ást AKU4 h teplota vody v akumula ní nádrži4, horní ást AKU4 p teplota vody v akumula ní nádrži4, prost ední ást AKU4 s teplota vody v akumula ní nádrži4, spodní ást Zdr.3vy idlo výstupu zdroje 3 Zdr.4vy idlo výstupu zdroje 4 Bazen idlo teploty vody v bazénu Solar 1 teplota solárního pole 1 Solar 2 teplota solárního pole 2 Sol. vr. teplota na vstupu do solárního pole Rezer.2 rezerva - voln použitelné Rezer.3 rezerva - voln použitelné Blokovani zdroje: povoleno zakazano Volba cidla blok ( idlo ze seznamu idel): Blok zdr1 venk.t ( C): - oh ev zóny ze zdroje je blokován, je-li teplota na idle (Volba blok cidla) menší, než teplota nastavená v parametru Blok zonu pod v p íslušné zón. - oh ev zóny ze zdroje není blokován. - volba idla, dle n hož je ízena funkce Blokovani zdroje. - nastavení venkovní teploty, nad kterou nebude zdroj spínán. Diference pro vypnutí a zapnutí zdroje je nastavená pevn na +/-0,3 K. 29

30 Podminene HDO: ano ne t. vratu ( C): t. pretopu ( C): Zap.cerp.nad t ( C): - sepnutí zdroje je podmín né signálem HDO. - sepnutí zdroje je nezávislé na signálu HDO. - nastavení minimální teploty vratné vody zdroje. - nastavení teploty p etopení zdroje. P i dosažení i p ekro ení nastavené teploty dojde k sepnutí ob hového erpadla zdroje a otevírání sm šovacího ventilu zpáte ky. Pokud teplota stoupne o dalších 5 C, za ne vychlazování zdroje (kotle) do všech zón (zapnutých v servisním menu) s dodržením jejich maximálních teplot. - nastavení minimální teploty na výstupu zdroje, nad kterou je zapnuto ob hové erpadlo t.max. zdroje: vypnuto - parametr vypnut C - nastavení maximální teploty zdroje, p i které je zdroj vypnut. Pozn: Pro funkci tohoto parametru musí být nahráno idlo Zdr 1(2)vy, jinak je zdroj automaticky vypnut. Dobeh cerpadla (min): Ventil P konst. (%): Ventil max. krok (%): - nastavení doby dob hu ob hového erpadla zdroje. - nastavení proporcionální složky P ovládání servomotoru. - omezení regula ního zásahu vypo teného regulátorem dle vztahu: R skut. = R vyp.. Ventilmax.krok 100 Tímto parametrem dojde rovn ž k nastavení maximální velikosti kroku ventilu p i požadavku na maximální výchylku (tj. omezení p i Rvyp.=10sec) viz Obr

31 Vent.omez. d sl.: Zapnuto Vypnuto - omezí D složku regula ního zásahu ventilu tak, že regula ní zásah nebude uplatn n, vyjde-li opa né znaménko (viz kap. 7.1). - složka D regula ního zásahu nebude omezena Ventil D konst. (%): Ventil min. krok (%): - nastavení deriva ní složky D regulace sm šovacího ventilu (viz p íklad kap. 7.1). - nastavení minimálního kroku servomotoru sm šovacího ventilu. Min. as chodu servomotoru: t min = 10. Ventil min krok [s] Jsou-li požadované asy pro sepnutí servomotoru menší než vypo tený as chodu servomotoru, asy požadavk se s ítají a po p ekro ení vypo teného asu se sepne servomotor (viz Obr. 7). Pozn.: Jde o nastavení pásma necitlivosti ventilu, zamezující kmitání ventilu na malých výchylkách. 31

32 5.3.2 Popis jednotlivých parametr pro zdroje ZDROJ3 a ZDROJ4: Typ zdroje: auto vypnut - zdroj je spínán automaticky regulátorem podle zadané diference teploty. - zdroj je vypnut. Cas blokace 3(min.): Cas blokace 4(min.): Dif.pro zap ( C): Dif.pro vyp ( C): Volba cidla ZAP ( idlo ze seznamu idel): Volba cidla VYP ( idlo ze seznamu idel): Blokovani zdroje: povoleno zakazano Volba cidla blok ( idlo ze seznamu idel): Blok zdr3 venk.t ( C): Blok zdr4 venk.t ( C): Podminene HDO: ANO NE - nastavení asu blokování sepnutí t etího, resp. tvrtého zdroje od vzniku požadavku na sepnutí zdroj. - nastavení teplotní diference regulátorem vypo tené požadované teploty otopné vody a teploty z idla Aku1h pro sepnutí zdroje. Pozn.: Spodní hranice této diference je omezena horní hranicí parametru Spinaci dif. OFF. Chceme-li ji zm nit pod tuto hodnotu, je t eba nejprve zvýšit parametr Spinaci dif. OFF (viz Obr. 5). - nastavení teplotní diference regulátorem vypo tené požadované teploty otopné vody a teploty z vybraného idla (viz parametr Volba cid.off) pro vypnutí zdroje. Pozn.: Horní hranice této diference je omezena spodní hranicí parametru Spinaci dif. ON. Chceme-li ji zm nit nad tuto hodnotu, je t eba nejprve snížit parametr Spinaci dif. ON (viz Obr. 5). - nastavení idla ze seznamu idel (viz tab. 5.4), podle kterého se bude ídit zapnutí a vypnutí zdroje. - nastavení idla ze seznamu idel (viz tab. 5.4), podle kterého se bude ídit vypnutí zdroje. - oh ev zóny ze zdroje je blokován, je-li teplota na idle (Volba blok cidla) menší, než teplota nastavená v parametru Blok zonu pod v p íslušné zón. - oh ev zóny ze zdroje není blokován. - volba idla, dle n hož je ízena funkce Blokovani zdroje. - nastavení venkovní teploty, nad kterou nebude zdroj spínán. Diference pro vypnutí a zapnutí zdroje je nastavená pevn na +/-0,3 K. - sepnutí zdroje je podmín né signálem HDO. - sepnutí zdroje je nezávislé na signálu HDO. t.max. zdroje ( C): vypnuto - parametr vypnut C - nastavení maximální teploty zdroje, p i které je zdroj vypnut. Pozn: Pro funkci tohoto parametru musí být nahráno idlo Zdr 3(4)vy, jinak je zdroj automaticky vypnut. 32

33 5.3.3 Ostatní parametry menu ZDROJE: Havarijni t. AKU ( C): vypnuto - bezpe nostní vychlazovací systém vypnut C - nastavení maximální teploty akumula ních nádrží (snímáno idlem AKU1h-AKU4h), p i p ekro ení nastavené teploty se zapne bezpe nostní vychlazování do systému. Maximální teploty jednotlivých zón z stanou dodrženy. Max. po et zdroju (1-4): - nastavení maximálního po tu sou asn zapnutých zdroj. 5.4 Nastavení zóny SOLAR: P i použití více spot ebi v solárním systému dochází k p epínání spot ebi pomocí t ícestných ventil. P i požadavku na oh ev prvního spot ebi e jsou výstupy regulátoru p ep. ventil na sol.2 a p ep. ventil na sol.3 vypnuty. P i požadavku na oh ev druhého spot ebi e je sepnut výstup p ep. ventil na sol.2, p i požadavku na oh ev t etího spot ebi e je sepnut výstup p ep. ventil na sol.3. Pro správnou innost solárního systému se doporu uje zapojení spot ebi dle nákresu: Nastavení: V menu konfigurace pomocí tla ítek a vybereme položku SOLAR a stiskneme tla ítko. Mezi nastavitelnými parametry v zón se pohybujeme pomocí tla ítek a, pro vstup do zvoleného parametru použijeme tla ítko (na typ nebo hodnotu parametru bude ukazovat kurzor >). Typ nebo hodnotu parametru nastavíme pomocí tla ítek a a potvrdíme tla ítkem OK. Pomocí tla ítek a vybereme další parametr a postup opakujeme. Po zadání všech pot ebných parametr se navrátíme stisknutím tla ítka do nad azeného menu (1 stisk do menu KONFIGURACE atd.) Popis jednotlivých parametr pro zónu SOLAR: Typ zdroje: vypnut jedno pole dve pole - zdroj je vypnut. - regulátor pracuje s jedním polem solárních kolektor. Na základ teplotních diferencí zapíná a vypíná ob hové erpadlo solárního okruhu 1. - regulátor pracuje se dv ma solárními poli (nap. východ-západ). Na základ teplotních diferencí mezi spot ebi em a jednotlivými poli spíná ob hová erpadla solárního okruhu 1 a solárního okruhu 2. Pocet potreb(1-3): Volba cid okruh1 (seznam idel): - nastavení po tu spot ebi pro solární systém. Pozn: Nejvyšší prioritu oh evu má spot ebi. 1, nejnižší spot ebi volba idla ze seznamu idel (viz tab. 5.4) pro první solární okruh (spot ebi. 1). Pozn.: Chceme-li p ednostn oh ívat TUV, zvolíme idlo TUVs. 33

34 Dif. t okruh1 ZAP( C): Dif. t okruh1 VYP ( C): Max. t okr.1 ( C): Volba cid okruh2 (seznam idel): Dif. t okruh2 ZAP( C): Dif. t okruh2 VYP ( C): Max. t okr.2 ( C): Volba cid okruh3 (seznam idel): Dif. t okruh3 ZAP( C): Dif. t okruh3 VYP ( C): Max. t okr.3 ( C): - nastavení teplotní diference pro sepnutí solárního oh evu prvního okruhu. - nastavení teplotní diference pro vypnutí solárního oh evu prvního okruhu. - nastavení maximální teploty solárního okruhu 1. Její dosažení i p ekro ení vyvolá funkci vychlazování. - volba idla ze seznamu idel (viz tab. 5.4) pro druhý solární okruh (spot ebi. 2). - nastavení teplotní diference pro sepnutí solárního oh evu druhého okruhu. - nastavení teplotní diference pro vypnutí solárního oh evu druhého okruhu. - nastavení maximální teploty solárního okruhu 1. Její dosažení i p ekro ení vyvolá funkci vychlazování. - volba idla ze seznamu idel (viz tab. 5.4) pro t etí solární okruh (spot ebi. 3). - nastavení teplotní diference pro sepnutí solárního oh evu t etího okruhu. - nastavení teplotní diference pro vypnutí solárního oh evu prvního okruhu. - nastavení maximální teploty solárního okruhu 3. Její dosažení i p ekro ení vyvolá funkci vychlazování. Ohrev: kaskadni stridavy - oh ev spot ebi je provád n kaskádním zp sobem, tj. je-li spot ebi 1 oh át na teplotu danou parametrem t prep.na okr.2, p epne se solární oh ev na 2. spot ebi. Po jeho oh átí za ne oh ev 3. spot ebi e. - oh ev za íná prioritn spot ebi em 1. Nem že-li být 1. spot ebi oh íván, regulátor zjistí, zda lze oh át spot ebi 2, resp. spot ebi 3, a za ne s p ípadným oh evem. Pozn.: Podrobný popis funkce st ídavého oh evu je uveden v p íloze. t prep.na okr.2 ( C): Parametr zadávaný pouze pro typ oh evu: kaskádní. - nastavení teploty 1. spot ebi e, p i jejímž dosažení za ne regulátor oh ívat 2. spot ebi. t prep.na okr.3 ( C): Parametr zadávaný pouze pro typ oh evu: kaskádní. - nastavení teploty 2. spot ebi e, p i jejímž dosažení za ne regulátor oh ívat 3. spot ebi. 34

35 Cas t1 (min.): Parametr zadávaný pouze pro typ oh evu: st ídavý. - nastavení asové prodlevy p i st ídavém oh evu, po které regulátor zjiš uje nár st teploty kolektoru. Pozn.: Podrobný popis funkce st ídavého oh evu je uveden v p íloze. Cas t okruhu2 (min.): Parametr zadávaný pouze pro typ oh evu: st ídavý. - nastavení asu, po který se oh ívá 2. spot ebi p i st ídavém oh evu, vyhodnotí-li regulátor, že nelze oh át spot ebi 1. Cas t okruhu3 (min.): Parametr zadávaný pouze pro typ oh evu: st ídavý. - nastavení asu, po který se oh ívá 3. spot ebi p i st ídavém oh evu, vyhodnotí-li regulátor, že nelze oh át spot ebi 1 a 2. Rizeni cerp.dle: Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. slun.svitu - ízení erpadla podle slune ního svitu. Otá ky erpadla jsou ízeny podle nominální diference teplot aktuáln oh ívaného spot ebi e a solárního pole. rychl.ohrevu h - ízení erpadla pro rychlý oh ev horní ásti akumula ní nádrže. Otá ky erpadla jsou ízeny tak, aby byla horní ást akumula ní nádrže oh átá co nejrychleji. Pozn.: Podrobný popis ízení otá ek je uveden v p íloze. Min.ot cerp1 (%): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. - nastavení minimální rychlosti otá ek cirkula ního erpadla 1. solárního pole. Nastavení je v procentech maximální rychlosti. Min.ot cerp2 (%): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. - nastavení minimální rychlosti otá ek cirkula ního erpadla 2. solárního pole. Nastavení je v procentech maximální rychlosti. Dif.t nom.okr1 ( C): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Parametr zadávaný pouze pro typ ízení otá ek erpadla: dle slune ního svitu. - nastavení teplotní diference mezi solárním okruhem 1 (spot ebi 1) a solárním polem, po jejímž p ekro ení dojde ke zvýšení rychlosti erpadla o jeden krok (10%). Zvyseni t okr.1 ( C): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Parametr zadávaný pouze pro typ ízení otá ek erpadla: dle slune ního svitu. - nastavení parametru zvýšení teplotní diference. P ekro í-li teplotní diference mezi solárním okruhem 1 (spot ebi 1) a solárním polem hodnotu zadanou v parametru Dif.t nom.okr1, dojde ke zvýšení rychlosti erpadla o jeden krok (10%). Dojde-li k dalšímu zvýšení o hodnotu zadanou v tomto parametru, zvýší se otá ky erpadla o další krok. Sníží-li se teplotní diference o hodnotu zadanou v tomto parametru, rychlost erpadla se o jeden krok zmenší. 35

36 Dif.t nom.okr2 ( C): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Parametr zadávaný pouze pro typ ízení otá ek erpadla: dle slune ního svitu. - nastavení teplotní diference mezi solárním okruhem 2 (spot ebi 2) a solárním polem, po jejímž p ekro ení dojde ke zvýšení rychlosti erpadla o jeden krok (10%). Zvyseni t okr.2 ( C): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Parametr zadávaný pouze pro typ ízení otá ek erpadla: dle slune ního svitu. - nastavení parametru zvýšení teplotní diference. P ekro í-li teplotní diference mezi solárním okruhem 2 (spot ebi 2) a solárním polem hodnotu zadanou v parametru Dif.t nom.okr2, dojde ke zvýšení rychlosti erpadla o jeden krok (10%). Dojde-li k dalšímu zvýšení o hodnotu zadanou v tomto parametru, zvýší se otá ky erpadla o další krok. Sníží-li se teplotní diference o hodnotu zadanou v tomto parametru, rychlost erpadla se o jeden krok zmenší. Dif.t nom.okr3 ( C): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Parametr zadávaný pouze pro typ ízení otá ek erpadla: dle slune ního svitu. - nastavení teplotní diference mezi solárním okruhem 3 (spot ebi 3) a solárním polem, po jejímž p ekro ení dojde ke zvýšení rychlosti erpadla o jeden krok (10%). Zvyseni t okr.3 ( C): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Parametr zadávaný pouze pro typ ízení otá ek erpadla: dle slune ního svitu. - nastavení parametru zvýšení teplotní diference. P ekro í-li teplotní diference mezi solárním okruhem 3 (spot ebi 3) a solárním polem hodnotu zadanou v parametru Dif.t nom.okr1, dojde ke zvýšení rychlosti erpadla o jeden krok (10%). Dojde-li k dalšímu zvýšení o hodnotu zadanou v tomto parametru, zvýší se otá ky erpadla o další krok. Sníží-li se teplotní diference o hodnotu zadanou v tomto parametru, rychlost erpadla se o jeden krok zmenší. t okr1 horni ( C): t okr2 horni ( C): t okr3 horni ( C): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Parametr zadávaný pouze pro typ ízení otá ek erpadla: dle rychlého oh evu horní ásti spot ebi e. - nastavení teploty horní ásti spot ebi e p i zp sobu ízení otá ek erpadla na rychlý oh ev horní ásti spot ebi e ( idla TUV h, AKU1 h, AKU2 h, AKU3 h, AKU4 h). Pozn.: Podrobný popis ízení otá ek je uveden v p íloze. Teplotni dif. ( C): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Parametr zadávaný pouze pro typ ízení otá ek erpadla: dle rychlého oh evu horní ásti spot ebi e. - nastavení teplotní diference mezi solárním polem a horní ástí aktuálního spot ebi e ( idla TUV h, AKU1 h, AKU2 h, AKU3 h, AKU4 h). Je-li tato diference v tší než zadaná, a v horní ásti spot ebi e je dosaženo teploty zadané v parametru t okr1(2,3) horni, zvýší se otá ky erpadla o jeden krok (10%). Klesne-li rozdíl teplot solárního pole a horní ásti spot ebi e o tuto diferenci, otá ky erpadla se o jeden krok sníží. Pozn.: Podrobný popis ízení otá ek je uveden v p íloze. 36

37 Zpozdeni (min): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Parametr zadávaný pouze pro typ ízení otá ek erpadla: dle rychlého oh evu horní ásti spot ebi e. - nastavení asu prodlevy, po které regulátor m í teplotní diferenci mezi solárním polem a horní ástí aktuálního spot ebi e. Spev.funkce VTK: vypnuto zapnuto - speciální funkce vakuového trubicového kolektoru je vypnuta. - speciální funkce vakuového trubicového kolektoru je zapnuta. Pozn.: Podrobný popis speciální funkce vakuového trubicového kolektoru je uveden v p íloze. Dodane teplo: Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Pozn.: Pro tuto funkci je t eba umístit idlo solar vratná na vstupní potrubí do solárních kolektor. auto - regulátor po ítá množství dodaného tepla (kwh) na základ údaje z pr tokom ru a teplot z idel výstupu a vstupu solárních kolektor. manual - regulátor po ítá množství dodaného tepla (kwh) na základ ru n zadaného pr toku pro 100% otá ek erpadla a teplot z idel výstupu a vstupu solárních kolektor. Regulátor dopo ítává pr tok v závislosti na rychlosti erpadla. vypnuto - funkce m ení dodaného tepla je vypnuta. vynulovat - vynulování údaje o dodaném teple. Prutok l/min (l/min): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Parametr zadávaný pouze p i zapnutém m ení dodaného tepla v režimu: manual. - manuální nastavení pr toku solárním okruhem p i otá kách erpadla 100%. Údaj slouží pro m ení dodaného tepla v režimu manual. Typ kapaliny (voda, Tyfocor G-LS, propylen glykol): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Parametr zadávaný pouze p i zapnutém m ení dodaného tepla v režimu: manual. - nastavení typu kapaliny v solárním okruhu. Konc.nemrz.kap%(%): Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. - nastavení koncentrace nemrznoucí kapaliny pro volbu propylen glykol v parametru Typ kapaliny. Kal.vodomeru: Pozn.: Parametr má význam p i použití Solárního modulu k regulátoru IR07, IR09. Parametr zadávaný pouze p i zapnutém m ení dodaného tepla v režimu: auto. - kalibrace vodom ru. V parametru se zadá po et puls vodom ru na 100 l kapaliny. Bypass: zapnuto vypnuto - funkce bypass solárního okruhu zapnuta. - funkce bypass solárního okruhu vypnuta. Min.prevyseni ( C): Parametr zadávaný pouze p i zapnuté funkci Bypass. - nastavení minimálního p evýšení teploty vstupu do solárního systému proti teplot aktuálního spot ebi e. Zpozd.prestaveni (min.): Parametr zadávaný pouze p i zapnuté funkci Bypass. - nastavení zpožd ní p estavení bypassu. Je-li dosaženo minimálního p evýšení (viz parametr Min.prevyseni), bude po dob zadané v tomto parametru bypass zav en. 37
