1 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY DLE VYHL. 78/2013 SB. BYTOVÝ DŮM, EVROPSKÁ 2060/80, 2061/78, 2062/76, 2063/74, 2064/72, PRAHA 6, DEJVICE Účel: Adresa objektu: Průkaz energetické náročnosti budovy dle vyhl. 78/2013 Sb. Bytový dům, Evropská 2060/80, 2061/78, 2062/76, 2063/74, 2064/72, Praha 6, Dejvice Číslo zakázky: Objednatel: Bytové družstvo na Evropské Datum: Červenec 2014 Zpracovatel: EnergySim s.r.o. Generála Mrázka 413/4, Jablonec nad Nisou tel.: , IČO: DIČ: CZ bankovní účet: /2010 pobočka Praha: Charlese de Gaulla 629/5, Praha 6 Dejvice tel.: , praha@energysim.cz Autoři: Ing. František Duda Ing. Jakub Urban Bc. Kristýna Turková Jsme členy následujících organizací:

2 Obsah posudku 1. Identifikační údaje 3 2. Základní údaje o budově 3 3. Podklady pro zpracování 3 4. Klasifikační třídy energetické náročnosti budov 5 5. Popis objektu 5 6. Závěr 6 Seznamy Seznam tabulek a obrázků 7 Přílohy Č. 1: Kopie oprávnění zpracovatele 8 č. 2: Protokol k průkazu energetické náročnosti budovy 10 Celkový počet stran 25 Zakázka č PENB BD Evropská Stránka 2

3 1. Identifikační údaje Typ studie: Adresa stavby: Objednatel: Průkaz energetické náročnosti budovy dle vyhl. 78/2013 Sb. Bytový dům, Evropská 2060/80, 2061/78, 2062/76, 2063/74, 2064/ Praha 6, Dejvice Bytové družstvo na Evropské Adresa: Evropská 80/2060, Praha 6, Dejvice IČ, DIČ: Kontaktní osoba /tel.: Mgr. Tomáš Novotný, předseda představenstva / Zhotovitel: EnergySim s.r.o. Adresa: Generála Mrázka 413/4, Jablonec nad Nisou IČ: , CZ /tel.: / Energetický specialista: Ing. František Duda Adresa: Evropská 528/255, Praha 6 Liboc Číslo oprávnění: 1145 Spolupráce: Ing. Jakub Urban Bc. Kristýna Turková 2. Základní údaje o budově Předmětem projektu je energetické vyhodnocení stávajícího bytového domu na adrese Evropská 2060/80, 2061/78, 2062/76, 2063/74, 2064/72; Praha 6, Dejvice, z hlediska energetické náročnosti objektu. Výsledkem posouzení je zpracování protokolu k průkazu energetické náročnosti budovy a grafické vyjádření. Posouzení vychází z požadavků vyhlášky č. 78/2013 Sb. o energetické náročnosti budov. 3. Podklady pro zpracování Podkladem pro zpracování průkazu energetické náročnosti byly následující dokumenty: Projektová dokumentace k pasportizaci objektu, která byla zpracována v roce 2014 paní Vintrlíkovou. Odborná prohlídka objektu se zaměřením na zmapování současného stavu konstrukcí a systémů TZB a ověření platnosti projektové dokumentace. Informace o objektu (konstrukce, zateplení atd.) poskytnuté zadavatelem. Zakázka č PENB BD Evropská Stránka 3

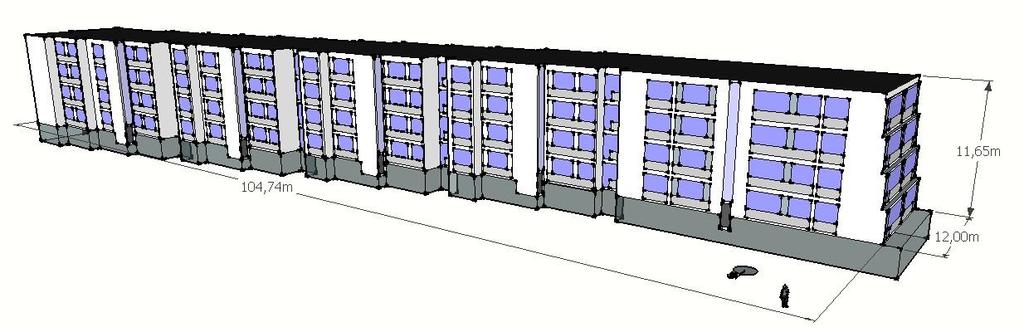

4 Na základě výše uvedených podkladů byl zpracován 3D model domu: Obr. 1: 3D model domu, pohled na severozápadní nároží. Obr. 2: 3D model domu, pohled na jihovýchodní nároží. Zakázka č PENB BD Evropská Stránka 4

5 4. Klasifikační třídy energetické náročnosti budov Vyhláška 78/2013 Sb. zařazuje stanovené ukazatele energetické náročnosti budovy do níže uvedených klasifikačních tříd. Klasifikační třídy energetické náročnosti budovy: Klasifikační třída Hodnota pro horní hranici klasifikační třídy Slovní vyjádření klasifikační třídy Energie U em A 0,5 x ER 0,65 x ER Mimořádně úsporná B 0,75 x ER 0,8 x ER Velmi úsporná C ER Úsporná D 1,5 x ER Méně úsporná E 2 x ER Nehospodárná F 2,5 x ER Velmi nehospodárná G Mimořádně nehospodárná Tab. 1: Klasifikační třídy energetické náročnosti budovy dle 78/2013 Sb. 5. Popis objektu Jedná se o objekt bytového domu složeného z pěti vchodů. Každý vchod tvoří sekci objektu. Objekt byl postavem mezi roky 1967 až 1970 a má 4 nadzemních podlaží a jedno podlaží podzemní. Podzemní podlaží je částečně pod terénem a je z velké části nevytápěno. Dům je zastřešen plochou střechou. Obvodové stěny domu jsou postaveny z cihel CDK 150/M25 tl. 300 mm. Střecha domu je železobetonová jednoplášťová. Podlaha nad suterénem je betonová s železobetonovou nosnou deskou, pravděpodobně s kročejovou izolací. V roce 2014 bylo provedeno zateplení stropu zádveří u všech vchodů. Pro zateplení byl použit SDK podhled s tepelnou izolací z minerální vaty. Původní okna byla vyměněna za novější s tepelně izolačním zasklením. Všechny vstupní dveře byly nahrazeny dveřmi s tepelně izolačním dvojsklem, z toho dveře z ulice jsou hliníkové a dveře do zahrady dřevěné. Objekt je vytápěn vlastním teplovodním otopným systémem s otopnými tělesy. Zdrojem tepla pro vytápění a přípravu teplé vody jsou plynové kotle Vaillant VK41/1E umístěné v samostatných kotelnách každé sekce. Celkově je instalováno 12 plynový kotlů, každý s výkonem 41 kw. Krajní sekce mají vždy tři plynové kotle a střední sekce dva plynové kotle. Teplá voda je připravována v celkem pěti nepřímoohřivaných zásobnících teplé vody Junkers, každý o objemu 290 l napojených na plynové kotle. V každé kotelně se nacházejí dva zásobníky, ale pouze jeden je zapojen do soustavy a druhý slouží jako rezerva. V objektu je instalován systém cirkulace TV. Větrání objektu je přirozené. Dům není aktivně chlazen. Osvětlení objektu je provedeno pomocí kombinace kompaktních zářivek a klasických žárovek. Zakázka č PENB BD Evropská Stránka 5

6 6. Závěr Vyhodnocením dle požadavků vyhlášky č. 78/2013 Sb. o energetické náročnosti budov, platné od 1. dubna 2013 byla posouzena stávající budova bytového domu na adrese Evropská 2060/80, 2061/78, 2062/76, 2063/74, 2064/72; Praha 6, Dejvice. Výsledkem posouzení je zpracování protokolu k průkazu energetické náročnosti budovy (PENB) a jeho grafické vyjádření. Objekt má dle metodiky vyhl. 78/2013 Sb. vypočtenou celkovou dodanou energii 1 089,968 MWh/rok a neobnovitelnou primární energii 1 292,139 MWh/(rok). Objekt dle metodiky vyhl. 78/2013 Sb. vychází ve sledovaných parametrech v následujících kategoriích: měrná celková dodaná 220 kwh/(m 2.rok), kat: E Nehospodárná, měrná neobnovitelná primární 260 kwh/(m 2.rok), kat: E Nehospodárná, průměrný součinitel prostupu tepla 1,04 W/(m 2.K), kat: F Velmi nehospodárná. Zakázka č PENB BD Evropská Stránka 6

7 Seznam tabulek a obrázků Tab. 1: Klasifikační třídy energetické náročnosti budovy dle 78/2013 Sb. 5 Obr. 1: 3D model domu, pohled na severozápadní nároží. 4 Obr. 2: 3D model domu, pohled na jihovýchodní nároží. 4 Zakázka č PENB BD Evropská Stránka 7

8 Příloha č. 1 Kopie oprávnění zpracovatele

9 Kopie oprávnění zpracovatele:

10 Příloha č. 2 Protokol k průkazu energetické náročnosti budovy

11 Protokol k průkazu energetické náročnosti budovy str. 1 / 15 Protokol k průkazu energetické náročnosti budovy Účel zpracování průkazu Nová budova Prodej budovy nebo její části Budova užívaná orgánem veřejné moci Pronájem budovy nebo její části Větší změna dokončené budovy Jiný účel zpracování: Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): Katastrální území: Dejvice [729272] Parcelní číslo: Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): Evropská 2060/80, 2061/78, 2062/76, 2063/74, 2064/ Praha 6, Dejvice 3919/1; 3921/1; 3916/1, 3916/2, 3916/3; 3912/4, 3912/5, 3912/6; 3910 cca 1970 Vlastník nebo stavebník: Adresa: Bytové družstvo na Evropské Evropská 80/ Praha 6, Dejvice IČ: Tel./ Mgr. Tomáš Novotný, předseda představenstva / novotnyt@senat.cz Typ budovy Rodinný dům Bytový dům Budova pro ubytování a stravování Administrativní budova Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Budova pro obchodní účely Budova pro kulturu Jiné druhy budovy:

12 Protokol k průkazu energetické náročnosti budovy str. 2 / 15 Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 3 ] ,8 [m 2 ] 5 698,5 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,39 Celková energeticky vztažná plocha budovy A c [m 2 ] 4 962,0 Druhy (energonositele) užívané v budově Hnědé uhlí Topný olej Kusové dřevo, dřevní štěpka Zemní plyn Černé uhlí Propanbutan/LPG Dřevěné peletky Elektřina Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50 % včetně, nad 50 do 80 %, nad 80 % Energie okolního prostředí (např. sluneční ): účel: na vytápění, pro přípravu teplé vody, na výrobu elektrické Jiná paliva nebo jiný typ zásobování: Druhy dodávané mimo budovu Elektřina Teplo Žádné

13 Protokol k průkazu energetické náročnosti budovy str. 3 / 15 Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota U j Součinitel prostupu tepla Referenční hodnota U N,rc,j Splněno Činitel tepl. redukce b j Měrná ztráta prostupem tepla [m 2 ] [W/(m2.K)] [W/(m2.K)] [ano/ne] [] [W/K] OP1 Stěna ,3 1,23 v 1, ,5 OP3 Stěna MIV 173,5 0,30 1,00 52,1 OP2 Stěna par. 515,3 0,73 1,00 376,2 S1 Střecha plochá 1 234,3 0,73 1,00 901,0 DV1 Dveře AL 23,6 1,50 1,00 35,4 DV2 Dveře dř. 8,4 1,60 1,00 13,4 ok1 Okna 1 029,5 1,30 1, ,4 P1 Podlaha nad sut ,6 1,14 0,53 690,4 ok2 Okna AL 3,5 1,40 1,00 4,9 ok3 Okna luxfer 45,7 4,00 1,00 182,8 P2 Podlaha nad sut. 103,5 0,36 0,76 28,3 Tepelné vazby 569,9 Celkem 5 698,5 x x x x 5 942,0 Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). H T,j a.2) požadavky na průměrný součinitel prostupu tepla Zóna Převažující návrhová vnitřní teplota im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j Součin V j U em,r,j [ C] [m 3 ] [W/(m 2.K)] [W.m/K] Bytový dům 20, ,8 0, ,33 Celkem x ,8 x 8 091,33

14 Protokol k průkazu energetické náročnosti budovy str. 4 / 15 Průměrný součinitel prostupu tepla budovy Budova Vypočtená hodnota U em (U em = H T/A) Referenční hodnota U em,r (U em,r = Σ(V j U em,r,j)/v) Splněno [W/(m 2 K)] [W/(m 2 K)] [ano/ne] Budova jako celek 1,04 0,56 ne Poznámka: Hodnocení splnění požadavku je vyžadováno u nové budovy, budovy s téměř nulovou spotřebou a u větší změny dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. a) a písm.b). B) technické systémy b.1.a) vytápění Hodnocená budova/zóna Typ zdroje Energonositel Pokrytí dílčí potřeby na vytápění Jmenovitý tepelný výkon Účinnost výroby zdrojem tepla 2) ηh,gen COP Účinnost distribuce na vytápění η H,dis Účinnost sdílení na vytápění η H,em Referenční budova Hodnocená budova/zóna: [] [] [%] [kw] [%] [] [%] [%] x 1) x x x Bytový dům Plynové kotle zemní plyn 100, Poznámka: 1) symbol x znamená, že není nastaven požadavek na referenční hodnotu, 2) v případě soustavy zásobování tepelnou energií se nevyplňuje b.1.b) požadavky na účinnost technického systému k vytápění Hodnocená budova/zóna Typ zdroje Účinnost výroby zdrojem tepla η H,gen nebo COP H,gen Účinnost výroby referenčního zdroje tepla η H,gen,rq nebo COP H,gen Požadavek splněn [] [%] [%] [ano/ne] Není požadováno Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c).

15 Protokol k průkazu energetické náročnosti budovy str. 5 / 15 b.2.a) chlazení Hodnocená budova/zóna Typ systému chlazení Energonositel Pokrytí dílčí potřeby na chlazení Jmenovitý chladicí výkon Chladicí faktor zdroje chladu EERC,gen Účinnost distribuce na chlazení η C,dis Účinnost sdílení na chlazení η C,em Referenční budova Hodnocená budova/zóna: [] [] [%] [kw] [] [%] [%] x x x x Není instalováno b.2.b) požadavky na účinnost technického systému k chlazení Hodnocená budova/zóna Typ systému chlazení Chladicí faktor zdroje chladu EER C,gen Chladicí faktor referenčního zdroje chladu EER C,gen Požadavek splněn [] [] [] [ano/ne] Není požadováno Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.3.) větrání Hodnocená budova/zóna Typ větracího systému Energonositel Tepelný výkon Chladící výkon Pokrytí dílčí potřeby na větrání Jmen. elektr. příkon systému větrání Jmen. objem. průtok větracího vzduchu Měrný příkon ventilátoru nuceného větrání SFP ahu Referenční budova Hodnocená budova/zóna: přirozené Bytový dům větrání [] [] [kw] [kw] [%] [kw] [m 3 /hod] [W.s/m 3 ] x x x x x x x

16 Protokol k průkazu energetické náročnosti budovy str. 6 / 15 b.4.) úprava vlhkosti vzduchu Hodnocená budova/zóna Typ systému vlhčení Energonositel Jmenovitý elektrický příkon Jmenovitý tepelný výkon Pokrytí dílčí dodané na úpravu vlhkosti Účinnost zdroje úpravy vlhkosti systému vlhčení η RH+,gen Referenční budova Hodnocená budova/zóna: [] [] [kw] [kw] [%] [%] x x x x x Není instalováno Hodnocená budova/zóna Typ systému odvlhčení Energonositel Jmen. elektr. příkon Jmen. tepelný výkon Pokrytí dílčí potřeby na úpravu odvlhčení Jmen. chladící výkon Účinnost zdroje úpravy vlhkosti systému odvlhčení η RH,gen Referenční budova Hodnocená budova/zóna: [] [] [kw] [kw] [%] [kw] [%] x x x x x x Není instalováno b.5.a) příprava teplé vody (TV) Hodnocená budova/zóna Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby na přípravu teplé vody Jmen. příkon pro ohřev TV Objem zásob níku TV Účinnost zdroje tepla pro přípravu teplé vody 1) ηw,gen COP Měrná tepelná ztráta zásobní ku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis Referenční budova Hodnocená budova/zóna: Plynové Bytový dům kotle [] [] [%] [kw] [litry] [%] [] [Wh/l.d] [Wh/m.d] x x x x x 85 5,0 150,0 zemní plyn 100, ,8 154,8 Poznámka: 1) v případě soustavy zásobování tepelnou energií se nevyplňuje

17 Protokol k průkazu energetické náročnosti budovy str. 7 / 15 b.5.b) požadavky na účinnost technického systému k přípravě teplé vody Hodnocená budova/zóna Typ systému k přípravě teplé vody Účinnost zdroje tepla pro přípravu teplé vody η W,gen Účinnost referenčního zdroje tepla pro přípravu teplé vody η W,gen, rq Požadavek splněn nebo COP W,gen nebo COP W,gen [] [%] [%] [ano/ne] Není požadováno Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.6.) osvětlení Hodnocená budova/zóna Typ osvětlovací soustavy Pokrytí dílčí potřeby na osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,lx [] [%] [kw] [W/(m 2.lx)] Referenční budova x x x 0,05 Hodnocená budova/zóna: Bytový dům Zářivková/žárovková 100,0 22,0 0,05 Energetická náročnost hodnocené budovy a) seznam uvažovaných zón a dílčí dodané v budově Hodnocená budova/zóna Vytápění EP H Chlazení EP C Nucené větrání EP F Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla Bez úpravy vlhčení S úpravou vlhčením Pro budovu Pro budovu i dodávku mimo budovu Bytový dům

18 Protokol k průkazu energetické náročnosti budovy str. 8 / 15 b) dílčí dodané Vytápění Chlazení Větrání Úprava vlhkosti vzduchu Příprava teplé vody Osvětlení ř. Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova (1) Potřeba [MWh/rok] 223, ,922 x x 182, ,875 x x (2) Vypočtená spotřeba [MWh/rok] 410, , , ,525 45,895 43,957 (3) Pomocná [MWh/rok] 3,184 3,264 2,190 1,818 (4) Dílčí dodaná (ř.4)=(ř.2)+(ř.3) [MWh/rok] 414, , , ,343 45,895 43,957 (5) Měrná dílčí dodaná na celkovou energeticky vztažnou plochu (ř.4) / m 2 [kwh/(m 2.rok)]

19 Protokol k průkazu energetické náročnosti budovy str. 9 / 15 c) výrobna umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové primární Faktor neobnov. primární Celková primární Neobnov. primární jednotky [MWh/rok] [] [] [MWh/rok] [MWh/rok] Kogenerační jednotka EPCHP teplo Kogenerační jednotka EPCHP elektřina Fotovoltaické panely EPPV elektřina Solární termické systémy QH,sc,sys teplo Jiné Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu d) rozdělení dílčích dodaných energií, celkové primární a neobnovitelné primární podle energonositelů Energonositel Dílčí vypočtená spotřeba / Pomocná Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární [MWh/rok] [] [] [MWh/rok] [MWh/rok] elektřina ze sítě 49,039 3,2 3,0 156, ,117 zemní plyn 1040,929 1,1 1,1 1145, ,022 Celkem 1089,968 x x 1301, ,139

20 Protokol k průkazu energetické náročnosti budovy str. 10 / 15 e) požadavek na celkovou dodanou energii (6) Referenční budova 743,579 [MWh/rok] (7) Hodnocená budova 1089,968 (8) Referenční budova 150 [kwh/m 2.rok] (9) Hodnocená budova 220 Splněno (ano/ne) ne f) požadavek na neobnovitelnou primární energii (10) Referenční budova 915,348 [MWh/rok] (11) Hodnocená budova 1292,139 (12) Referenční budova (ř.10 / m 2 ) 184 [kwh/m 2.rok] (13) Hodnocená budova (ř.11 / m 2 ) 260 Splněno (ano/ne) ne g) primární hodnocené budovy (14) Celková primární [MWh/rok] 1301,947 (15) Obnovitelná primární (ř.14 ř.11) [MWh/rok] 9,808 (16) Využití obnovitelných zdrojů z hlediska primární (ř.15 / ř.14 x 100) [%] 0,8 h) hodnoty pro vytvoření hranic klasifikačních tříd Horní hranici třídy C odpovídají hodnoty: Celková dodaná [MWh/rok] 640,519 Neobnovitelná primární [MWh/rok] 801,491 Průměrný součinitel prostupu tepla budovy [W/(m 2.K)] 0,45 Dílčí dodané : vytápění [MWh/rok] 311,050 chlazení [MWh/rok] větrání [MWh/rok] úprava vlhkosti vzduchu [MWh/rok] příprava teplé vody [MWh/rok] 283,574 osvětlení [MWh/rok] 45,895 Tabulka h) obsahuje hodnoty, které se použijí pro vytvoření hranic klasifikačních tříd podle přílohy č. 2.

21 Protokol k průkazu energetické náročnosti budovy str. 11 / 15 Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek u nových budov a u větší změny dokončených budov Posouzení proveditelnosti Alternativní systémy Místní systémy dodávky využívající energii z OZE Kombinovaná výroba elektřiny a tepla Soustava zásobování tepelnou energií Tepelné čerpadlo Technická proveditelnost Ekonomická proveditelnost Ekologická proveditelnost Doporučení k realizaci a zdůvodnění Datum vypracování analýzy Zpracovatel analýzy Energetický posudek Povinnost vypracovat energetický posudek Energetický posudek je součástí analýzy Datum vypracování energetického posudku Zpracovatel energetického posudku Ne Ne

22 Protokol k průkazu energetické náročnosti budovy str. 12 / 15 Doporučená technicky a ekonomicky vhodná opatření pro snížení energetické náročnosti budovy Popis opatření Předpokládaný průměrný součinitel prostupu tepla Předpokládaná dodaná Předpokládaná neobnovitelná primární Předpokládaná úspora celkové dodané Předpokládaná úspora neobnovitelné primární Stavební prvky a konstrukce budovy: [W/(m 2.K)] [MWh/rok] [MWh/rok] [MWh/rok] [MWh/rok] x x Technické systémy budovy: vytápění: x x chlazení: x x větrání: x x úprava vlhkosti vzduchu: příprava teplé vody: x x x x osvětlení: x x Obsluha a provoz systémů budovy: x x x Ostatní uveďte jaké: x x x Celkem x Posouzení vhodnosti opatření Opatření Stavební prvky a konstrukce budovy Technické systémy budovy Obsluha a provoz systémů budovy Ostatní uvést jaké: Technická vhodnost Funkční vhodnost Ekonomická vhodnost Doporučení k realizaci a zdůvodnění Datum vypracování doporučených opatření Zpracovatel analýzy Energetický posudek Energetický posudek je součástí analýzy Datum vypracování energetického posudku Zpracovatel energetického posudku Ne

23 Protokol k průkazu energetické náročnosti budovy str. 13 / 15 Závěrečné hodnocení energetického specialisty Nová budova nebo budova s téměř nulovou spotřebou Splňuje požadavek podle 6 odst. 1 Třída energetické náročnosti budovy pro celkovou dodanou energii Větší změna dokončené budovy nebo jiná změna dokončené budovy Splňuje požadavek podle 6 odst. 2 písm. a) Splňuje požadavek podle 6 odst. 2 písm. b) Splňuje požadavek podle 6 odst. 2 písm. c) Plnění požadavků na energetickou náročnost budovy se nevyžaduje Třída energetické náročnosti budovy pro celkovou dodanou energii Budova užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii E Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Ing. František Duda Číslo oprávnění MPO 1145 Podpis energetického specialisty Datum vypracování průkazu Datum vypracování průkazu

24 Průkaz energetické náročnosti budovy str. 14 / 15 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY vydaný podle zákona č. 406/2000 Sb., o hospodaření energií, a vyhlášky č. 78/2013 Sb., o energetické náročnosti budov Ulice, číslo: Evropská 2060/80, 2061/78, 2062/76, 2063/74, 2064/72 PSČ, místo: Typ budovy: Praha 6, Dejvice Bytový dům Plocha obálky budovy: 5 698,5 m 2 Objemový faktor tvaru A/V: 0,39 m 2 /m 3 Energeticky vztažná plocha: 4 962,0 m 2 ENERGETICKÁ NÁROČNOST BUDOVY Celková dodaná (Energie na vstupu do budovy) Měrné hodnoty kwh/(m² rok) Neobnovitelná primární (Vliv provozu budovy na životní prostředí) A B C D E F G Hodnoty pro celou budovu MWh/rok 1 089, ,139

25 Průkaz energetické náročnosti budovy str. 15 / 15 DOPORUČENÁ OPATŘENÍ PODÍL ENERGONOSITELŮ NA DODANÉ ENERGII Opatření pro Vnější stěny: Okna a dveře: Střechu: Podlahu: Vytápění: Chlazení/klimatizaci: Větrání: Stanovena Popis opatření je v protokolu průkazu a vyhodnocení jejich dopadu na energetickou náročnost je znázorněno šipkou Hodnoty pro celou budovu MWh/rok Přípravu teplé vody: Elektřina ze sítě: 49,0 Osvětlení: Jiné: Zemní plyn: 1040,9 UKAZATELE ENERGETICKÉ NÁROČNOSTI BUDOVY Obálka budovy Vytápění Chlazení Větrání Úprava vlhkosti Teplá voda U em W/(m² K) Dílčí dodané Měrné hodnoty kwh/(m² rok) Osvětlení , Hodnoty pro celou budovu MWh/rok 759,66 286,34 43,95 Zpracovatel: Ing. František Duda Osvědčení č.: 1145 Kontakt: frantisek.duda@energysim.cz Vyhotoveno dne: Podpis:
