1 ELEKTROPROJEKT paré:1 HL.ARCHITEKT: KRAJ: Ústecký RAZÍTKO: PROJEKTOVAL: Petr Martinovský SCHVÁLIL: STAVBA:Louny, Poděbradova č.p.640 č.parc.2537 PROJEKT: základní PP MěÚ: Louny StÚ: Louny INVESTOR: Speciální základní škola Louny Poděbradova 640 -příspěvková organizace ZAKÁZKA Č.: E AKCE: ÚPRAVA OSVĚTLENÍ UČEBEN DATUM:

2 TECHNICKÁ ZPRÁVA Úprava osvětlení učeben místo: Poděbradova 640, č.parc. 2537, k.ú. Louny (687391) investor: Speciální základní škola, Louny, Poděbradova 640 příspěvková organizace stupeň projektové dokumentace: jednostupňový PP projektoval: Petr Martinovský hlavní architekt: ověřil: paré: 1

3 Obsah dokumentace: Textová část 1. Průvodní zpráva 1.1 Všeobecné údaje 1.2 Podklady pro zpracování projektu 1.3 Rozsah 1.4 Požadavky na bezpečnost práce 2. Technická zpráva 2.1 Základní údaje 2.2 Řešení 3. Bezpečnost el.rozvodů 4. Závěrečná část Dokladová část Výpočet umělého osvětlení (světelně/technický návrh)

4 1. Průvodní zpráva 1.1 Všeobecné údaje Předmětem projektu je světelně-technický návrh s výpočtem osvětlení pro úpravu stávajícího, již nevyhovujícího osvětlení vybraných místností objektu školy. Jedná se o objekt č.p.640 na ulici Poděbradova v katastrálním území obce Louny (687391). Vlastní elektroinstalace bude stávající s drobnými úpravami a dosazením nových svítidel, dle světelně-technického návrhu a technické zprávy viz.2. V prostorách vybraných místností speciálních tříd bude užito orientace svítidel shodných s klasickými školními třídami, přičemž svítidla budou uložena přisazeným způsobem podélně s osou obvodových zdí tříd v nichž jsou umístěna okna viz. vyhl. 410/2010 Sb. 15. Vlastní výpočet osvětlení je zhotoven na osvětlení tříd pro uživatelskou hladinu výšky pracovních desek školních lavic h=64cm, dle ČSN EN Podklady pro zpracování projektu jednání s provozovatelem prohlídka na místě dokumentace půdorysu stavby,stavební dokumentace katalogy el.výrobků platné normy ČSN, ČSN-EN a ČSN-IEC v době výstavby 1.3 Rozsah Technická zpráva řeší úpravu silové elektroinstalace světelných obvodů dotčené části stávajícího objektu. Projekt neřeší ostatní silové obvody včetně zásuvkových. Předmětem projektu není hromosvodová soustava, hlavní uzemnění. Předmětem projektu rovněž nejsou telefonní, datové rozvody, dále televizní a zabezpečovací zařízení. 1.4 Požadavky na bezpečnost práce Veškeré montážní elektroinstalační práce a drobné úpravy je nutno provádět dle platných předpisů o bezpečnosti práce, ochraně zdraví a protipožární ochraně. Elektrické zařízení bude při práci bez napětí, případně bude postupováno dle platných ČSN.

5 2. Technická zpráva 2.1 Základní údaje základní energetické údaje: příkon pro učebnu 2.NP 223, č.35 : 0,84 kw příkon pro učebnu 2.NP 210, č.43 : 0,84 kw příkon pro učebnu 3.NP 306, č.60 : 0,84 kw příkon pro učebnu 3.NP 307, č.61 : 0,84 kw příkon pro učebnu 3.NP 311, č.65 : 0,84 kw příkon pro učebnu 3.NP 312, č.66 : 0,84 kw jištění: stávající, není nutná výměna jistících prvků síť: 3PEN 400/230V, 50Hz TN-C-S ochrana před úrazem el. proudem: základní- automatickým odpojením od zdroje určení vnejších vlivu, dle CSN ed.3 ( ed.2 Z1) : AA3,AA5AB5,AC1,AD1,AE1,AF1,AG1,AE1 AF1,AG1,AH1,AK1,AL1,AM1,AN1, AP1,AQ1 AR1,AS1,BA1,BC2,BD1,BE1,CA1,CB1 prostory z hlediska úrazu el. proudem: normální-csn ed.3 Veškerá instalovaná zařízení jsou vybrána s ohledem na prostředí ( viz. vnější vlivy), dle ČSN ed.3

6 použité normy CSN ed.2 (332000) Elektrické instalace nízkého napětí - Část 4-41: Ochranná opatření pro zajištění Bezpečnosti - Ochrana před úrazem elektrickým proudem CSN (332000) Elektrotechnické předpisy. Elektrická zařízení. Část 4: Bezpečnost. Kapitola 42: Ochrana před účinky tepla CSN (332000) Elektrické instalace budov - Část 4: Bezpečnost - Kapitola 43: Ochrana proti nadproudům CSN (332000) Elektrotechnické předpisy. Elektrická zařízení. Část 4: Bezpečnost. Kapitola 45: Ochrana před podpětím CSN (332000) Elektrotechnické předpisy - Elektrická zařízení - Část 4: Bezpečnost - Kapitola 46: Odpojování a spínání CSN (332000) Elektrotechnické předpisy - Elektrická zařízení - Část 4: Bezpečnost - Kapitola 47: Použití ochranných opatření pro zajištění Bezpečnosti - Oddíl 470: Všeobecně - Oddíl 471: Opatření k zajištění ochrany před úrazem elektrickým proudem CSN (332000) Elektrotechnické předpisy. Elektrická zařízení. Část 4: Bezpečnost. Kapitola 47: Použití ochranných opatření pro zajištění Bezpečnosti. Oddíl 473: Opatření k ochraně proti nadproudům CSN (332000) Elektrotechnické předpisy - Elektrická zařízení - Část 4: Bezpečnost - Kapitola 48: Výběr ochranných opatření podle vnějších vlivu - Oddíl 481: Výběr opatření na ochranu před úrazem elektrickým proudem podle vnějších vlivu CSN ed.2 (332000) Elektrická instalace budov - Část 5-51: Výběr a stavba elektrických zařízení - Všeobecné předpisy CSN ed.3 (332000) Elektrická instalace budov - Část 5-51: Výběr a stavba elektrických zařízení - Všeobecné předpisy CSN ed.2 (332000) Elektrické instalace budov - Část 5: Výběr a stavba elektrických zařízení - Oddíl 523: Dovolené proudy v elektrických rozvodech CSN (332000) Elektrotechnické předpisy. Elektrická zařízení. Část 5: Výběr a stavba elektrických zařízení. Kapitola 53: Spínací a řídící přístroje CSN ed.2 (332000) Elektrotechnické předpisy. Elektrická zařízení. Část 5: Výběr a stavba elektrických zařízení. Kapitola 54: Uzemnění a ochranné vodice CSN (332000) Elektrické instalace budov - Část 5-55: Výběr a stavba elektrických zařízení - Ostatní zařízení - Oddíl 559: Svítidla a světelná instalace

7 2.2 Řešení: V prostorách objektu budou provedeny úpravy elektroinstalace osvětlení vzhledem k uvažovanému užití nových svítidel ve vybraných třídách. Jedná se o místnosti č.35 a č.43 ve 2.NP a místnosti č.60,61,65 a 66 ve 3.NP objektu školy. Postupně budou v těchto jednotlivých učebnách zdemontována všechna stávající dvoutrubicová svítidla, včetně dodatečně montovaných žárovkových. Rovněž budou demontovány původní vypínače a napájecí vodiče ke svítidlům. Dále bude postupováno níže uvedeným způsobem: Místnost č.35-2.np: Doporučuji výměnu stávajícího napájecího přívodního kabelu světelného okruhu dotčené třídy za nový plastový kabel Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), ukončený v původním přívodu (rozbočné krabici pod stropem) u vstupních dveří. Po demontáži svítidel budou provedeny náležité stavební úpravy pro osazení svítidel nových. Pokud nebude možno provést demontáž stávajících kabelů napájejících jednotlivá svítidla bude provedeno ukončení stávajících kabelů osvětlovacích řad AYKY 2Bx2,5 v plastových vkládacích (rozbočných) krabicích osazených svorkovnicemi (věnečky) s víčky. Po umístění krabic bude provedeno rozměření a vytýčení poloh nových řad svítidel podle provedeného světelně/technického návrhu (výpočtu umělého osvětlení). Budou připevněny na strop vkládací plastové lišty 20x20 mm. Vkládací lišty budou použity bílé barvy. Do lišt budou vsazeny plastové napájecí kabely Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), které budou dle rozměření vyvedeny na jednotlivá nově dosazovaná svítidla a vkládací lišty budou uzavřeny. Nově dosazovaná zářivková přisazená svítidla 230V, 2x58W, IP40, vybavená elektronickými předřadníky budou přimontována na strop s použitím plastových distančních podložek mezi stropem a tělesem svítidla cca 25mm vysokých, aby se tělesa při montáži nedeformovala přes vkládací lišty a zároveň bylo možno zavedení napájecích kabelů nad svítidly do těles v nichž se smyčkovým způsobem napojí přes vlastní svorkovnice svítidel. Pro osvětlení tabule bude použito oceloplechových, bíle lakovaných zářivkových asymetrických svítidel 230V, 1x58W, P20, která budou osazena rovněž elektronickými předřadníky. Svítidla budou,,jednotrubicová a budou osazena,,třípásmovými zářivkovými zdroji (trubicemi) 58W /840-studená bílá. Svítidla je pro dosažení požadovaných umístění (viz. Výpočet umělého osvětlení) nutno ke stropu přimontovat na lankových závěsech a tomu odpovídajících napájecích šňůrách. Šňůry budou spojeny v plastové rozbočné krabici s víčkem umístěné u lankového závěsu s napájecím plastovým kabelem Cu- Jx1,5mm 2 (3Gx1,5mm 2 ) a odtud ve vkládací liště vedeny do rozbočné krabice ostatních dvou světelných řady u dveří. Odtud bude provedeno napojení na nové ovladače v řazení č.1 (osvětlení tabule) a řazení č.5 (osvětlení řady 1 a řady 2). Ovladače budou umístěny na místě původních demontovaných ovladačů. Napájení spínačů je zvoleno plastovými CU kabely 3Ox1,5 (3X1,5).

8 Místnost č.43-2.np: Doporučuji rovněž výměnu stávajícího napájecího přívodního kabelu světelného okruhu dotčené třídy za nový plastový kabel Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), který bude ukončen v původním přívodu (rozbočné krabici pod stropem) u vstupních dveří. Po demontáži svítidel, pokud nebude možno provést demontáž stávajících kabelů napájejících jednotlivá svítidla bude provedeno ukončení stávajících kabelů osvětlovacích řad AYKY 2Bx2,5 v plastových vkládacích (rozbočných) krabicích osazených svorkovnicemi (věnečky) s víčky. Po umístění krabic bude provedeno rozměření a vytýčení poloh nových řad svítidel podle provedeného světelně/technického návrhu (výpočtu umělého osvětlení). Poté budou připevněny na strop vkládací plastové lišty. Pro osvětlení bude použito plastových vkládacích lišt 20x20 mm. Vkládací lišty budou použity bílé barvy. Do lišt budou vsazeny plastové napájecí kabely Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), které budou dle rozměření vyvedeny na jednotlivá nově dosazovaná svítidla a vkládací lišty budou uzavřeny. Nově dosazovaná zářivková přisazená svítidla 230V, 2x58W, IP40, vybavená elektronickými předřadníky budou přimontována na strop s použitím plastových distančních podložek mezi stropem a tělesem svítidla cca 25mm vysokých, aby se tělesa při montáži nedeformovala přes vkládací lišty a zároveň bylo možno zavedení napájecích kabelů nad svítidly do těles v nichž budou smyčkovým způsobem napojena přes vlastní svorkovnice svítidel. Pro osvětlení tabule bude použito oceloplechových, bíle lakovaných zářivkových asymetrických svítidel 230V, 1x58W, P20, která budou osazena rovněž elektronickými předřadníky. Svítidla budou,,jednotrubicová a budou osazena,,třípásmovými zářivkovými zdroji (trubicemi) 58W /840-studená bílá. Svítidla je pro dosažení požadovaných umístění (viz. Výpočet umělého osvětlení) nutno ke stropu přimontovat na lankových závěsech a tomu odpovídajících napájecích šňůrách. Šňůry budou spojeny v plastové rozbočné krabici s víčkem umístěné u lankového závěsu s napájecím plastovým kabelem Cu- Jx1,5mm 2 (3Gx1,5mm 2 ) a odtud ve vkládací liště vedeny do rozbočné krabice ostatních dvou světelných řady u dveří. Odtud bude provedeno napojení na nové ovladače v řazení č.1 (osvětlení tabule) a řazení č.5 (osvětlení řady 1 a řady 2). Ovladače budou umístěny na místě původních demontovaných ovladačů. Napájení spínačů je zvoleno plastovými CU kabely 3Ox1,5 (3X1,5). Místnost č.60-3.np: Po demontáži svítidel budou provedeny náležité stavební úpravy pro osazení svítidel nových. bude provedena výměna stávajících napájecích přívodního kabelů svítidel za nové plastové kabely Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), ukončený v původním přívodu (rozbočné krabici pod stropem) u vstupních dveří. Pokud nebude možno provést demontáž stávajících kabelů napájejících jednotlivá svítidla bude provedeno ukončení stávajících kabelů osvětlovacích řad AYKY 2Bx2,5 v plastových vkládacích (rozbočných) krabicích osazených svorkovnicemi (věnečky) s víčky. Po umístění krabic bude provedeno rozměření a

9 vytýčení poloh nových řad svítidel podle provedeného světelně/technického návrhu (výpočtu umělého osvětlení). Budou připevněny na strop vkládací plastové lišty 20x20 mm. Vkládací lišty budou použity bílé barvy. Do lišt budou vsazeny plastové napájecí kabely Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), které budou dle rozměření vyvedeny na jednotlivá nově dosazovaná svítidla a vkládací lišty budou uzavřeny. Nově dosazovaná zářivková přisazená svítidla 230V, 2x58W, IP40, vybavená elektronickými předřadníky budou přimontována na strop s použitím plastových distančních podložek mezi stropem a tělesem svítidla cca 25mm vysokých, aby se tělesa při montáži nedeformovala přes vkládací lišty a zároveň bylo možno zavedení napájecích kabelů nad svítidly do těles v nichž se smyčkovým způsobem napojí přes vlastní svorkovnice svítidel. Pro osvětlení tabule bude použito oceloplechových, bíle lakovaných zářivkových asymetrických svítidel 230V, 1x58W, P20, která budou osazena rovněž elektronickými předřadníky. Svítidla budou,,jednotrubicová a budou osazena,,třípásmovými zářivkovými zdroji (trubicemi) 58W /840-studená bílá. Svítidla je pro dosažení požadovaných umístění (viz. Výpočet umělého osvětlení) nutno ke stropu přimontovat na lankových závěsech a tomu odpovídajících napájecích šňůrách. Šňůry budou spojeny v plastové rozbočné krabici s víčkem umístěné u lankového závěsu s napájecím plastovým kabelem Cu- Jx1,5mm 2 (3Gx1,5mm 2 ) a odtud ve vkládací liště vedeny do rozbočné krabice ostatních dvou světelných řady u dveří. Odtud bude provedeno napojení na nové ovladače v řazení č.1 (osvětlení tabule) a řazení č.5 (osvětlení řady 1 a řady 2). Ovladače budou umístěny na místě původních demontovaných ovladačů. Napájení spínačů je zvoleno plastovými CU kabely 3Ox1,5 (3X1,5). Místnost č.61-3.np: Po demontáži svítidel budou provedeny náležité stavební úpravy pro osazení svítidel nových. bude provedena výměna stávajících napájecích přívodního kabelů svítidel za nové plastové kabely Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), ukončený v původním přívodu (rozbočné krabici pod stropem) u vstupních dveří. Pokud nebude možno provést demontáž stávajících kabelů napájejících jednotlivá svítidla bude provedeno ukončení stávajících kabelů osvětlovacích řad AYKY 2Bx2,5 v plastových vkládacích (rozbočných) krabicích osazených svorkovnicemi (věnečky) s víčky. Po umístění krabic bude provedeno rozměření a vytýčení poloh nových řad svítidel podle provedeného světelně/technického návrhu (výpočtu umělého osvětlení). Budou připevněny na strop vkládací plastové lišty 20x20 mm. Vkládací lišty budou použity bílé barvy. Do lišt budou vsazeny plastové napájecí kabely Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), které budou dle rozměření vyvedeny na jednotlivá nově dosazovaná svítidla a vkládací lišty budou uzavřeny. Nově dosazovaná zářivková přisazená svítidla 230V, 2x58W, IP40, vybavená elektronickými předřadníky budou přimontována na strop s použitím plastových distančních podložek mezi stropem a tělesem svítidla cca 25mm vysokých, aby se tělesa při montáži nedeformovala přes vkládací lišty a zároveň

10 bylo možno zavedení napájecích kabelů nad svítidly do těles v nichž se smyčkovým způsobem napojí přes vlastní svorkovnice svítidel. Pro osvětlení tabule bude použito oceloplechových, bíle lakovaných zářivkových asymetrických svítidel 230V, 1x58W, P20, která budou osazena rovněž elektronickými předřadníky. Svítidla budou,,jednotrubicová a budou osazena,,třípásmovými zářivkovými zdroji (trubicemi) 58W /840-studená bílá. Svítidla je pro dosažení požadovaných umístění (viz. Výpočet umělého osvětlení) nutno ke stropu přimontovat na lankových závěsech a tomu odpovídajících napájecích šňůrách. Šňůry budou spojeny v plastové rozbočné krabici s víčkem umístěné u lankového závěsu s napájecím plastovým kabelem Cu- Jx1,5mm 2 (3Gx1,5mm 2 ) a odtud ve vkládací liště vedeny do rozbočné krabice ostatních dvou světelných řady u dveří. Odtud bude provedeno napojení na nové ovladače v řazení č.1 (osvětlení tabule) a řazení č.5 (osvětlení řady 1 a řady 2). Ovladače budou umístěny na místě původních demontovaných ovladačů. Napájení spínačů je zvoleno plastovými CU kabely 3Ox1,5 (3X1,5). Místnost č.65-3.np: Doporučuji rovněž výměnu stávajícího napájecího přívodního kabelu světelného okruhu dotčené třídy za nový plastový kabel Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), který bude ukončen v původním přívodu (rozbočné krabici pod stropem) u vstupních dveří. Po demontáži svítidel budou provedeny náležité stavební úpravy pro osazení svítidel nových. bude provedena výměna stávajících napájecích přívodního kabelů svítidel za nové plastové kabely Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), ukončený v původním přívodu (rozbočné krabici pod stropem) u vstupních dveří. Pokud nebude možno provést demontáž stávajících kabelů napájejících jednotlivá svítidla bude provedeno ukončení stávajících kabelů osvětlovacích řad AYKY 2Bx2,5 v plastových vkládacích (rozbočných) krabicích osazených svorkovnicemi (věnečky) s víčky. Po umístění krabic bude provedeno rozměření a vytýčení poloh nových řad svítidel podle provedeného světelně/technického návrhu (výpočtu umělého osvětlení). Budou připevněny na strop vkládací plastové lišty 20x20 mm. Vkládací lišty budou použity bílé barvy. Do lišt budou vsazeny plastové napájecí kabely Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), které budou dle rozměření vyvedeny na jednotlivá nově dosazovaná svítidla a vkládací lišty budou uzavřeny. Nově dosazovaná zářivková přisazená svítidla 230V, 2x58W, IP40, vybavená elektronickými předřadníky budou přimontována na strop s použitím plastových distančních podložek mezi stropem a tělesem svítidla cca 25mm vysokých, aby se tělesa při montáži nedeformovala přes vkládací lišty a zároveň bylo možno zavedení napájecích kabelů nad svítidly do těles v nichž se smyčkovým způsobem napojí přes vlastní svorkovnice svítidel. Pro osvětlení tabule bude použito oceloplechových, bíle lakovaných zářivkových asymetrických svítidel 230V, 1x58W, P20, která budou osazena rovněž elektronickými předřadníky. Svítidla budou,,jednotrubicová a budou osazena,,třípásmovými zářivkovými zdroji (trubicemi) 58W /840-studená bílá. Svítidla je pro dosažení požadovaných umístění (viz. Výpočet umělého

11 osvětlení) nutno ke stropu přimontovat na lankových závěsech a tomu odpovídajících napájecích šňůrách. Šňůry budou spojeny v plastové rozbočné krabici s víčkem umístěné u lankového závěsu s napájecím plastovým kabelem Cu- Jx1,5mm 2 (3Gx1,5mm 2 ) a odtud ve vkládací liště vedeny do rozbočné krabice ostatních dvou světelných řady u dveří. Odtud bude provedeno napojení na nové ovladače v řazení č.1 (osvětlení tabule) a řazení č.5 (osvětlení řady 1 a řady 2). Ovladače budou umístěny na místě původních demontovaných ovladačů. Napájení spínačů je zvoleno plastovými CU kabely 3Ox1,5 (3X1,5). Místnost č.66-3.np: Po demontáži svítidel budou provedeny náležité stavební úpravy pro osazení svítidel nových. bude provedena výměna stávajících napájecích přívodního kabelů svítidel za nové plastové kabely Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), ukončený v původním přívodu (rozbočné krabici pod stropem) u vstupních dveří. Pokud nebude možno provést demontáž stávajících kabelů napájejících jednotlivá svítidla bude provedeno ukončení stávajících kabelů osvětlovacích řad AYKY 2Bx2,5 v plastových vkládacích (rozbočných) krabicích osazených svorkovnicemi (věnečky) s víčky. Po umístění krabic bude provedeno rozměření a vytýčení poloh nových řad svítidel podle provedeného světelně/technického návrhu (výpočtu umělého osvětlení). Budou připevněny na strop vkládací plastové lišty 20x20 mm. Vkládací lišty budou použity bílé barvy. Do lišt budou vsazeny plastové napájecí kabely Cu-3Jx1,5mm 2 (3Gx1,5mm 2 ), které budou dle rozměření vyvedeny na jednotlivá nově dosazovaná svítidla a vkládací lišty budou uzavřeny. Nově dosazovaná zářivková přisazená svítidla 230V, 2x58W, IP40, vybavená elektronickými předřadníky budou přimontována na strop s použitím plastových distančních podložek mezi stropem a tělesem svítidla cca 25mm vysokých, aby se tělesa při montáži nedeformovala přes vkládací lišty a zároveň bylo možno zavedení napájecích kabelů nad svítidly do těles v nichž se smyčkovým způsobem napojí přes vlastní svorkovnice svítidel. Pro osvětlení tabule bude použito oceloplechových, bíle lakovaných zářivkových asymetrických svítidel 230V, 1x58W, P20, která budou osazena rovněž elektronickými předřadníky. Svítidla budou,,jednotrubicová a budou osazena,,třípásmovými zářivkovými zdroji (trubicemi) 58W /840-studená bílá. Svítidla je pro dosažení požadovaných umístění (viz. Výpočet umělého osvětlení) nutno ke stropu přimontovat na lankových závěsech a tomu odpovídajících napájecích šňůrách. Šňůry budou spojeny v plastové rozbočné krabici s víčkem umístěné u lankového závěsu s napájecím plastovým kabelem Cu- Jx1,5mm 2 (3Gx1,5mm 2 ) a odtud ve vkládací liště vedeny do rozbočné krabice ostatních dvou světelných řady u dveří. Odtud bude provedeno napojení na nové ovladače v řazení č.1 (osvětlení tabule) a řazení č.5 (osvětlení řady 1 a řady 2). Ovladače budou umístěny na místě původních demontovaných ovladačů. Napájení spínačů je zvoleno plastovými CU kabely 3Ox1,5 (3X1,5).

12 3. Bezpečnost el.rozvodů Ochrana elektrického zařízení před vznikem nebezpečného dotykového napětí je provedena dle kapitoly 2.1 technické zprávy. Ochrana vedení a zařízení před přetížením a zkratem je provedena jistícími prvky dle CSN a CSN Průřezy jednotlivých vedení a způsob uložení je volen v souladu z CSN Závěrečná část Kompletní montáž elektrických rozvodu musí být provedena odbornou firmou s platnými osvědčeními vyhl.50/ 78 Sb., dle platných předpisů a ustanovení norem ČSN. Při provádění montážních prací je nutno dodržovat všechny platné požární a Bezpečnostní předpisy. Všechny přílohy a výkresová dokumentace rady -E jsou nedílnou součástí této zprávy. Před uvedením elektrického zařízení do provozu musí být provedena výchozí revize!

13 ÚPRAVA OSVĚTLENÍ- Speciální základní škola Louny, Poděbradova 640, Louny TECHNICKÉ SPECIFIKACE, TECHNICKÉ A UŽIVATELSKÉ STANDARDY STAVBY Díl 1- elektroinstalace- POLOŽKA ČÍSLO KONSTRUKCE, PRVEK ZAŘÍZENÍ POPIS 1 Demolice Odpojení a demontáž stávajících svítidel, ekologická likvidace zdrojů, likvidace svítidel 2 Lišta vkládací 3 Krabice přístrojová Plastová vkládací lišta 20x20 bílá, včetně uložení pevně na povrchu 4 Krabice odbočná Se svorkovnicí elektroinstalační rozbočná krabice 82x82x24,5 nástěnná s víčkem 5 Svítidlo zářivkové elektroinstalační rozbočná krabice 82x82x24,5 nástěnná s víčkem 6 Svítidlo zářivkové asymetrické Svítidlo 230V, 2x58W, IP40, zářivkové přisazené interiérové, opalizovaný difuzor. Svítidla jsou osazena trubicemi T8 a elektronickým předřadníkem! Včetně montáže a zapojení Svítidlo asymetrické vhodné převážně pro osvětlování vertikální roviny, např. školní tabule. Největší svítivost je pod úhlem 30. Svítidla jsou osazena elektronickým předřadníkem! Včetně montáže a zapojení 7 Šňůra připojovací kroucená. šňůra připojovací kroucená 3x1,5mm, včetně montáže a zapojení

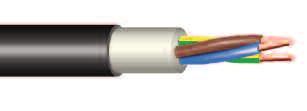

14 8 Svítidlo zářivkové závěsy svítidel včetně montáže a zapojení 9 Kabel silový Cu-J, Cu-O 3x1,5 10 Spínač plastový Celoplastový silový kabel 3x1,5, jmenovité napětí 0,6kV, max. teplota jádra 70 C, Pro pevné uložení ve vnitřních a venkovních prostorách. Kabely jsou odolné proti UV záření a proti šíření plamene,dle ČSN EN Včetně uložení do vkládací lišty, nebo plast.trubky 11 Spínač plastový Spínač domovní plastový bílý, 230V/10A, IP20, řazení č.1 12 Trubice zářivková 58W/840, G Spínač domovní plastový bílý, 230V/10A, IP20, řazení č.5 dvoupásmová trubice, podání barev Ra 85, 58W/840, patice G-, životnost hod

15 akce: ÚPRAVA OSVĚTLENÍ- Speciální základní škola Louny, Poděbradova 640, Louny výkaz výměr elektroinstalace pozice název specifikace množství jedn. 1 kabel plastový měďené jádro (svítidla) CYKY-J 3x1,5 5 m 2 kabel plastový měďené jádro (spínače) CYKY-O 3x1,5 36 m 3 svítidlo zářivkové opaliz..difuzor,el.předřadník 2x58W,el.předřadník, char.vyzařování dle výpočtu osvětlení 36 ks 4 svítidlo zář.zkosené, asymetrické, el.předřadník 1x58W,el.předřadník, asymetric.char.vyzařování dle výpočtu osvětlení 12 ks 5 závěs lankový pro svítidla lankový, vč.krytky sada 2x 24 ks 6 krabice přístrojová plastová 81x81x19mm 8 ks 7 krabice odbočná se svorkovnicí a víčkem plastová 82x82x24,5mm 36 ks 8 trubice zářivková (dvoupásmová) Master Super 80 TL-D 58W/ ks 9 lišta vkládací plastová bílá 20x20mm, délka 2m 87 ks 10 podložka distanční plast pr.20, výška 20mm 144 ks 11 spínač plast, řazení č.1 plastový bílý, IP20 6 ks 12 spínač plast, řazení č.5 plastový bílý, IP20 6 ks spojovací materiál. vruty,hmoždinky 1575 ks 14 ostatní sádra 4 kg 15 demontáž 1 x likvidace odpadu 1 x 17 montáž 1 x 18 doprava 1 x 19 výchozí revize elektro 1 x 20 měření osvětlení 1 x

16 Zákazník: Město Louny Mírové náměstí Louny 1 Zpracovatel: Petr Martinovský projektování elektrických zařízení Nerudova 912 Louny IČO ČKAIT martinovskyp@seznam.cz Adresa projektu: Speciální škola Lounypříspěvková organizace Poděbradova Louny Datum: Světelně-technický návrh/ výpočet osvětlení Výběr tříd určených pro úpravu osvětlení.

17 Světelně-technický návrh/ výpočet osvětlení / Obsah Obsah Světelně-technický návrh/ výpočet osvětlení Popis projektu...4 Plocha 1 Budova 1 2.NP třída č.35 Shrnutí prostoru / Světelná scéna Plán rozmístění svítidel... 7 Hodnoty údržby... 8 Kusovník svítidel... 9 Shrnutí výsledků ploch / Světelná scéna Shrnutí výsledků EN / Světelná scéna Oblast činností 2 / Světelná scéna 1 / Horizontální intenzita osvětlení... tabule / Světelná scéna 1 / Svislá intenzita osvětlení...15 třída č.43 Shrnutí prostoru / Světelná scéna Plán rozmístění svítidel Kusovník svítidel Shrnutí výsledků ploch / Světelná scéna Shrnutí výsledků EN / Světelná scéna Výpočtová plocha 1 / Světelná scéna 1 / UGR Oblast činností 9 / Světelná scéna 1 / Horizontální intenzita osvětlení tabule / Světelná scéna 1 / Svislá intenzita osvětlení NP třída č.60 Shrnutí prostoru / Světelná scéna Plán rozmístění svítidel Kusovník svítidel Shrnutí výsledků ploch / Světelná scéna Shrnutí výsledků EN / Světelná scéna tabule / Světelná scéna 1 / Vertikální intenzita osvětlení Oblast činností 11 / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností 12 / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností 14 / Světelná scéna 1 / Horizontální intenzita osvětlení třída č.61 Shrnutí prostoru / Světelná scéna Plán rozmístění svítidel Kusovník svítidel Shrnutí výsledků ploch / Světelná scéna Shrnutí výsledků EN / Světelná scéna tabule / Světelná scéna 1 / Vertikální intenzita osvětlení Oblast činností 15 / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností 17 / Světelná scéna 1 / Horizontální intenzita osvětlení třída č.65 Shrnutí prostoru / Světelná scéna Plán rozmístění svítidel Kusovník svítidel Shrnutí výsledků ploch / Světelná scéna Shrnutí výsledků EN / Světelná scéna tabule / Světelná scéna 1 / Vertikální intenzita osvětlení Oblast činností 19 / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností 20 / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností 22 / Světelná scéna 1 / Horizontální intenzita osvětlení třída č.66 Shrnutí prostoru / Světelná scéna Plán rozmístění svítidel Strana 2

18 Světelně-technický návrh/ výpočet osvětlení / Obsah Kusovník svítidel Shrnutí výsledků ploch / Světelná scéna Shrnutí výsledků EN / Světelná scéna tabule / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností 23 / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností 24 / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností 25 / Světelná scéna 1 / Horizontální intenzita osvětlení Strana 3

19 Světelně-technický návrh/ výpočet osvětlení / Popis projektu Světelně-technický návrh/ výpočet osvětlení Výběr tříd určených pro úpravu osvětlení. Zákazník: Město Louny Mírové náměstí Louny 1 Zpracovatel: Petr Martinovský projektování elektrických zařízení Nerudova 912 Louny IČO ČKAIT martinovskyp@seznam.cz Adresa projektu: Speciální škola Louny- příspěvková organizace Poděbradova Louny Strana 4

20 Plocha 1 / Budova 1 / 2.NP / třída č.35 / Shrnutí prostoru / Světelná scéna 1 třída č.35 Světla výška prostoru: m, Stupně odrazu: Strop 70.0%, Stěny 50.0%, Podlaha 20.0%, Činitel údržby: viz Datový list údržby Informace o denním světle Místo: Louny (50.36 N.81 O) Model oblohy: Zatažená obloha Datum a čas: :00 (Západní Evropa (běžný čas)) Zenitový jas: 4640 cd/m² Okolní podmínka: Běžný Kategorie znečistění: Střední až silný provoz, obsah prachu pod 600 mikrogramů/metr krychlový Činitel znečištění: 0.75 Uživatelská úroveň Plocha Výsledek Průměr (Pož.) Min Max Min/střední Min/Max 1 Uživatelská úroveň 1 Svislá intenzita osvětlení (adaptivní) [lx] Výška: m, Okrajová zóna: m 578 ( 300) EN Oblast činností 2 Horizontální intenzita osvětlení [lx] Válcovitá intenzita osvětlení [lx] 603 ( 50.0) ( 50.0) Modelový 0.57 (0.30 <... < 0.60) / / 3 Oblast činností 3 Horizontální intenzita osvětlení [lx] 1056 ( 50.0) Strana 5

21 Plocha 1 / Budova 1 / 2.NP / třída č.35 / Shrnutí prostoru / Světelná scéna 1 Válcovitá intenzita osvětlení [lx] 649 ( 50.0) Modelový 0.61 (0.30 <... < 0.60) / / 4 Oblast činností 4 Horizontální intenzita osvětlení [lx] Výška: m Válcovitá intenzita osvětlení [lx] Výška: m 707 ( 50.0) ( 50.0) Modelový 0.43 (0.30 <... < 0.60) / / 5 Oblast činností 5 Horizontální intenzita osvětlení [lx] Výška: m Válcovitá intenzita osvětlení [lx] Výška: m 956 ( 50.0) ( 50.0) Modelový 0.62 (0.30 <... < 0.60) / / Denní světlo Užitečná plocha podílu denního světla 1 Koeficient denního světla [%] Výška: m, Okrajová zóna: m # Svítidlo Φ(Svítidlo) [lm] Výkon [W] Světelný výtěžek [lm/w] 2 svítidlo zářivkové - 230V, 50Hz, IP20 Asymetrické MAT, 1x58W, zkosené 6 zářivkové přisazené svítidlo 2x58 W el.předřadník - 230V, 2x258W OP E 2x58W,T8,EVG,interiérové,přisazené,difuzor z opalizovaného PC Součet všech svítidel Specifický příkon: W/m² (Základní plocha prostrou m²), Specifický příkon: W/m² = 4.86 W/m²/100 lx (Výška uživatelské úrovně m²) Veličiny udávající spotřebu energie se vztahují na svítidla naplánovaná v místnosti bez zohlednění světelných scén a jejich ztlumené stavy. Spotřeba: kwh/a od maximálně 1450 kwh/a Strana 6

22 Plocha 1 / Budova 1 / 2.NP / třída č.35 / Plán rozmístění svítidel třída č.35 svítidlo zářivkové 230V, 50Hz, IP20 Asymetrické MAT, 1x58W, zkosené Č. X [m] Y [m] Montážní výška [m] Činitel údržby zářivkové přisazené svítidlo 2x58 W el.předřadník 230V, 2x258W OP E 2x58W,T8,EVG,interiérové,přisazené,difuzor z opalizovaného PC Č. X [m] Y [m] Montážní výška [m] Činitel údržby Strana 7

23 Plocha 1 / Budova 1 / 2.NP / třída č.35 / Hodnoty údržby třída č.35 Všeobecné prostorové informace Okolní podmínka Interval čištění Běžný 3.0 Roky Svítidlo 2 ks svítidlo zářivkové - 230V, 50Hz, IP20 Asymetrické MAT, 1x58W, zkosené Osazení: 1 ks 1xNG 58W/840 G 58W 58.0 W Hodnoty údržby Interval čištění 3.0 Roky Typ osvětlení Přímo Typ svítidla Nahoře uzavřený reflektor (bez efektu samočištění) Roční provozní hodiny 2750 h Typ sv. zdroje 3-zónová zářivka s elektr. předřadníkem Interval výměny žárovek 1.0 Roky Okamžitá výměna vadných žárovek Ano Činitel údržby místnosti (RMF) 0.95 Činitel znečištění svítidel (LMF) 0.61 Činitel stárnutí sv. zdrojů (LLMF) 0.96 Činitel životnosti žárovky (LSF) 1.00 Činitel údržby (MF) ks zářivkové přisazené svítidlo 2x58 W el.předřadník - 230V, 2x258W OP E 2x58W,T8,EVG,interiérové,přisazené,difuzor z opalizovaného PC Osazení: 1 ks 2xL 58 W/840 G 1.0 W Interval čištění 3.0 Roky Typ osvětlení Přímo/Nepřímo Typ svítidla Uzavřené IP2X Roční provozní hodiny 2750 h Typ sv. zdroje 3-zónová zářivka s elektr. předřadníkem Interval výměny žárovek 1.0 Roky Okamžitá výměna vadných žárovek Ano Činitel údržby místnosti (RMF) 0.92 Činitel znečištění svítidel (LMF) 0.73 Činitel stárnutí sv. zdrojů (LLMF) 0.96 Činitel životnosti žárovky (LSF) 1.00 Činitel údržby (MF) 0.64 Strana 8

24 Plocha 1 / Budova 1 / 2.NP / třída č.35 / Kusovník svítidel třída č.35 Počet kusů Svítidlo (Výstup světla) 2 svítidlo zářivkové - 230V, 50Hz, IP20 Asymetrické MAT, 1x58W, zkosené Výstup světla 1 Osazení: 1xNG 58W/840 G 58W Provozní účinnost: 51.74% Světelný tok žárovky: 5200 lm Světelný tok svítidla: 2691 lm Světelný výtěžek: 46.4 lm/w Obrázek svítidla najdete v našem katalogu svítidel. Kolorimetrické údaje 1x: CCT 3000 K, CRI zářivkové přisazené svítidlo 2x58 W el.předřadník - 230V, 2x258W OP E 2x58W,T8,EVG,interiérové,přisazené,difuzor z opalizovaného PC Výstup světla 1 Osazení: 2xL 58 W/840 G Provozní účinnost: 57.19% Světelný tok žárovky: lm Světelný tok svítidla: 5947 lm Světelný výtěžek: 51.3 lm/w Obrázek svítidla najdete v našem katalogu svítidel. Kolorimetrické údaje 2x: CCT 4300 K, CRI 80 Celkový světelný tok žárovky: lm, Celkový světelný tok svítidla: lm, Světelný výtěžek: 50.6 lm/w Strana 9

25 Plocha 1 / Budova 1 / 2.NP / třída č.35 / Shrnutí výsledků ploch / Světelná scéna 1 třída č.35 Světla výška prostoru: m, Stupně odrazu: Strop 70.0%, Stěny 50.0%, Podlaha 20.0%, Činitel údržby: viz Datový list údržby Informace o denním světle Místo: Louny (50.36 N.81 O) Model oblohy: Zatažená obloha Datum a čas: :00 (Západní Evropa (běžný čas)) Zenitový jas: 4640 cd/m² Okolní podmínka: Běžný Kategorie znečistění: Střední až silný provoz, obsah prachu pod 600 mikrogramů/metr krychlový Činitel znečištění: 0.75 Všeobecně Plocha Výsledek Průměr (Pož.) Min Max Min/střední Min/Max 1 tabule Svislá intenzita osvětlení [lx] Výška: m Svislá intenzita osvětlení (adaptivní) [lx] Poloválcovitá intenzita osvětlení [lx] Rotace: 0.0, Výška: m Vyhodnocení oslnění Plocha Výsledek Min Max Mezní hodnota 1 tabule UGR Výška: m < Strana 10

26 Plocha 1 / Budova 1 / 2.NP / třída č.35 / Shrnutí výsledků EN / Světelná scéna 1 třída č.35 EN Plocha Výsledek Průměr (Pož.) Min Max Min/střední Min/Max 1 Oblast činností 2 Horizontální intenzita osvětlení [lx] Válcovitá intenzita osvětlení [lx] 603 ( 50.0) ( 50.0) Modelový 0.57 (0.30 <... < 0.60) / / 2 Oblast činností 3 Horizontální intenzita osvětlení [lx] Válcovitá intenzita osvětlení [lx] 1056 ( 50.0) ( 50.0) Modelový 0.61 (0.30 <... < 0.60) / / 3 Oblast činností 4 Horizontální intenzita osvětlení [lx] Výška: m Válcovitá intenzita osvětlení [lx] Výška: m 707 ( 50.0) ( 50.0) Modelový 0.43 (0.30 <... < 0.60) / / 4 Oblast činností 5 Horizontální intenzita osvětlení [lx] Výška: m 956 ( 50.0) Strana 11

27 Plocha 1 / Budova 1 / 2.NP / třída č.35 / Shrnutí výsledků EN / Světelná scéna 1 Válcovitá intenzita osvětlení [lx] Výška: m 594 ( 50.0) Modelový 0.62 (0.30 <... < 0.60) / / Strana 12

28 Plocha 1 / Budova 1 / 2.NP / třída č.35 / Oblast činností 2 / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností 2 / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností 2: Horizontální intenzita osvětlení (Rastr) Světelná scéna: Světelná scéna 1 Průměr: 603 lx (Pož.: 50.0 lx), Min: 569 lx, Max: 635 lx, Modelový: 0.57 (Pož.: 0.30 <... < 0.60), Min/střední: 0.94, Min/Max: 0.90 Strana

29 Plocha 1 / Budova 1 / 2.NP / třída č.35 / Oblast činností 2 / Světelná scéna 1 / Horizontální intenzita osvětlení Izolovat [lx] Měřítko: 1 : 10 Rastr hodnot [lx] Měřítko: 1 : 10 Strana 14

30 Plocha 1 / Budova 1 / 2.NP / třída č.35 / tabule / Světelná scéna 1 / Svislá intenzita osvětlení tabule / Světelná scéna 1 / Svislá intenzita osvětlení tabule: Svislá intenzita osvětlení (Rastr) Světelná scéna: Světelná scéna 1 Průměr: 324 lx, Min: 285 lx, Max: 359 lx, Min/střední: 0.88, Min/Max: 0.79 Výška: m Strana 15

31 Plocha 1 / Budova 1 / 2.NP / třída č.35 / tabule / Světelná scéna 1 / Svislá intenzita osvětlení Izolovat [lx] Měřítko: 1 : 10 Strana

32 Plocha 1 / Budova 1 / 2.NP / třída č.35 / tabule / Světelná scéna 1 / Svislá intenzita osvětlení Rastr hodnot [lx] Měřítko: 1 : 10 Strana 17

33 Plocha 1 / Budova 1 / 2.NP / třída č.43 / Shrnutí prostoru / Světelná scéna 1 třída č.43 Světla výška prostoru: m, Stupně odrazu: Strop 70.0%, Stěny 50.0%, Podlaha 20.0%, Činitel údržby: 0.80 Informace o denním světle Místo: Louny (50.36 N.81 O) Model oblohy: Zatažená obloha Datum a čas: :00 (Západní Evropa (běžný čas)) Zenitový jas: 4640 cd/m² Okolní podmínka: Čistý Kategorie znečistění: Střední až silný provoz, obsah prachu pod 600 mikrogramů/metr krychlový Činitel znečištění: 0.80 Uživatelská úroveň Plocha Výsledek Průměr (Pož.) Min Max Min/střední Min/Max 1 Uživatelská úroveň 7 Svislá intenzita osvětlení (adaptivní) [lx] Výška: m, Okrajová zóna: m 698 ( 300) EN Oblast činností 7 Horizontální intenzita osvětlení [lx] Válcovitá intenzita osvětlení [lx] 1061 ( 50.0) ( 50.0) Modelový 0.64 (0.30 <... < 0.60) / / 3 Oblast činností 8 Horizontální intenzita osvětlení [lx] Výška: m Válcovitá intenzita osvětlení [lx] Výška: m 972 ( 50.0) ( 50.0) Modelový 0.65 (0.30 <... < 0.60) / / Strana 18

34 Plocha 1 / Budova 1 / 2.NP / třída č.43 / Shrnutí prostoru / Světelná scéna 1 4 Oblast činností 9 Horizontální intenzita osvětlení [lx] Válcovitá intenzita osvětlení [lx] 752 ( 50.0) ( 50.0) Modelový 0.54 (0.30 <... < 0.60) / / 5 Oblast činností 10 Horizontální intenzita osvětlení [lx] Výška: m Válcovitá intenzita osvětlení [lx] Výška: m 769 ( 50.0) ( 50.0) Modelový 0.47 (0.30 <... < 0.60) / / Oblast vizuální úlohy 11 Svislá intenzita osvětlení (adaptivní) [lx] Okolní oblast: m 774 ( 300) Okolní oblast 11 Svislá intenzita osvětlení (adaptivní) [lx] 824 ( 200) Pozadí 10 Svislá intenzita osvětlení (adaptivní) [lx] Okrajová zóna: m / ( 66.7) / / / / Denní světlo Užitečná plocha podílu denního světla 2 Koeficient denního světla [%] Výška: m, Okrajová zóna: m # Svítidlo Φ(Svítidlo) [lm] Výkon [W] Světelný výtěžek [lm/w] 2 svítidlo zářivkové - 230V, 50Hz, IP20 Asymetrické MAT, 1x58W, zkosené 6 zářivkové přisazené svítidlo 2x58 W el.předřadník - 230V, 2x258W OP E 2x58W,T8,EVG,interiérové,přisazené,difuzor z opalizovaného PC Součet všech svítidel Specifický příkon: W/m² (Základní plocha prostrou m²), Specifický příkon: W/m² = 3.88 W/m²/100 lx (Výška uživatelské úrovně m²) Veličiny udávající spotřebu energie se vztahují na svítidla naplánovaná v místnosti bez zohlednění světelných scén a jejich ztlumené stavy. Spotřeba: kwh/a od maximálně 1500 kwh/a Strana 19

35 Plocha 1 / Budova 1 / 2.NP / třída č.43 / Plán rozmístění svítidel třída č.43 svítidlo zářivkové 230V, 50Hz, IP20 Asymetrické MAT, 1x58W, zkosené Č. X [m] Y [m] Montážní výška [m] Činitel údržby zářivkové přisazené svítidlo 2x58 W el.předřadník 230V, 2x258W OP E 2x58W,T8,EVG,interiérové,přisazené,difuzor z opalizovaného PC Č. X [m] Y [m] Montážní výška [m] Činitel údržby Strana 20

36 Plocha 1 / Budova 1 / 2.NP / třída č.43 / Kusovník svítidel třída č.43 # Svítidlo Φ(Svítidlo) [lm] Výkon [W] Světelný výtěžek [lm/w] 2 svítidlo zářivkové - 230V, 50Hz, IP20 Asymetrické MAT, 1x58W, zkosené 6 zářivkové přisazené svítidlo 2x58 W el.předřadník - 230V, 2x258W OP E 2x58W,T8,EVG,interiérové,přisazené,difuzor z opalizovaného PC Součet všech svítidel Strana 21

37 Plocha 1 / Budova 1 / 2.NP / třída č.43 / Shrnutí výsledků ploch / Světelná scéna 1 třída č.43 Světla výška prostoru: m, Stupně odrazu: Strop 70.0%, Stěny 50.0%, Podlaha 20.0%, Činitel údržby: 0.80 Informace o denním světle Místo: Louny (50.36 N.81 O) Model oblohy: Zatažená obloha Datum a čas: :00 (Západní Evropa (běžný čas)) Zenitový jas: 4640 cd/m² Okolní podmínka: Čistý Kategorie znečistění: Střední až silný provoz, obsah prachu pod 600 mikrogramů/metr krychlový Činitel znečištění: 0.80 Všeobecně Plocha Výsledek Průměr (Pož.) Min Max Min/střední Min/Max 1 Výpočtová plocha 1 Svislá intenzita osvětlení [lx] Výška: m Koeficient denního světla [%] Výška: m 2 tabule Svislá intenzita osvětlení [lx] Výška: m Svislá intenzita osvětlení (adaptivní) [lx] Vyhodnocení oslnění Plocha Výsledek Min Max Mezní hodnota 1 Výpočtová plocha 1 UGR Výška: m 2 tabule UGR Výška: m < < Strana 22

38 Plocha 1 / Budova 1 / 2.NP / třída č.43 / Shrnutí výsledků EN / Světelná scéna 1 třída č.43 EN Plocha Výsledek Průměr (Pož.) Min Max Min/střední Min/Max 1 Oblast činností 7 Horizontální intenzita osvětlení [lx] Válcovitá intenzita osvětlení [lx] 1061 ( 50.0) ( 50.0) Modelový 0.64 (0.30 <... < 0.60) / / 2 Oblast činností 8 Horizontální intenzita osvětlení [lx] Výška: m Válcovitá intenzita osvětlení [lx] Výška: m 972 ( 50.0) ( 50.0) Modelový 0.65 (0.30 <... < 0.60) / / 3 Oblast činností 9 Horizontální intenzita osvětlení [lx] Válcovitá intenzita osvětlení [lx] 752 ( 50.0) ( 50.0) Modelový 0.54 (0.30 <... < 0.60) / / 4 Oblast činností 10 Horizontální intenzita osvětlení [lx] Výška: m Válcovitá intenzita osvětlení [lx] Výška: m 769 ( 50.0) ( 50.0) Modelový 0.47 (0.30 <... < 0.60) / / Oblast vizuální úlohy 11 Svislá intenzita osvětlení (adaptivní) [lx] Okolní oblast: m 774 ( 300) Strana 23

39 Plocha 1 / Budova 1 / 2.NP / třída č.43 / Shrnutí výsledků EN / Světelná scéna 1 5 Okolní oblast 11 Svislá intenzita osvětlení (adaptivní) [lx] 824 ( 200) Pozadí 10 Svislá intenzita osvětlení (adaptivní) [lx] Okrajová zóna: m / ( 66.7) / / / / Strana 24

40 Plocha 1 / Budova 1 / 2.NP / třída č.43 / Výpočtová plocha 1 / Světelná scéna 1 / UGR Výpočtová plocha 1 / Světelná scéna 1 / UGR Výpočtová plocha 1: UGR (Rastr) Světelná scéna: Světelná scéna 1 Největší oslnění při: 285, Max: >19.0, Mezní hodnota: 19.0, Rozsah zorného úhlu: 0-360, Délka kroku: 15, Výška: m Strana 25

41 Plocha 1 / Budova 1 / 2.NP / třída č.43 / Oblast činností 9 / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností 9 / Světelná scéna 1 / Horizontální intenzita osvětlení Oblast činností 9: Horizontální intenzita osvětlení (Rastr) Světelná scéna: Světelná scéna 1 Průměr: 752 lx (Pož.: 50.0 lx), Min: 715 lx, Max: 783 lx, Modelový: 0.54 (Pož.: 0.30 <... < 0.60), Min/střední: 0.95, Min/Max: 0.91 Izolovat [lx] Měřítko: 1 : 10 Strana 26

42 Plocha 1 / Budova 1 / 2.NP / třída č.43 / Oblast činností 9 / Světelná scéna 1 / Horizontální intenzita osvětlení Rastr hodnot [lx] Měřítko: 1 : 10 Strana 27

43 Plocha 1 / Budova 1 / 2.NP / třída č.43 / tabule / Světelná scéna 1 / Svislá intenzita osvětlení tabule / Světelná scéna 1 / Svislá intenzita osvětlení tabule: Svislá intenzita osvětlení (Rastr) Světelná scéna: Světelná scéna 1 Průměr: 461 lx, Min: 380 lx, Max: 609 lx, Min/střední: 0.82, Min/Max: 0.62 Výška: m Strana 28

44 Plocha 1 / Budova 1 / 2.NP / třída č.43 / tabule / Světelná scéna 1 / Svislá intenzita osvětlení Izolovat [lx] Měřítko: 1 : 10 Strana 29

45 Plocha 1 / Budova 1 / 2.NP / třída č.43 / tabule / Světelná scéna 1 / Svislá intenzita osvětlení Rastr hodnot [lx] Měřítko: 1 : 10 Strana 30

46 Plocha 1 / Budova 1 / 3.NP / třída č.60 / Shrnutí prostoru / Světelná scéna 1 třída č.60 Světla výška prostoru: m, Stupně odrazu: Strop 70.0%, Stěny 50.0%, Podlaha 20.0%, Činitel údržby: 0.80 Informace o denním světle Místo: Louny (50.36 N.81 O) Model oblohy: Zatažená obloha Datum a čas: :00 (Západní Evropa (běžný čas)) Zenitový jas: 4640 cd/m² Okolní podmínka: Čistý Kategorie znečistění: Střední až silný provoz, obsah prachu pod 600 mikrogramů/metr krychlový Činitel znečištění: 0.80 Uživatelská úroveň Plocha Výsledek Průměr (Pož.) Min Max Min/střední Min/Max 1 Uživatelská úroveň 3 Svislá intenzita osvětlení (adaptivní) [lx] Výška: m, Okrajová zóna: m 746 ( 500) EN Oblast činností 11 Horizontální intenzita osvětlení [lx] Válcovitá intenzita osvětlení [lx] 855 ( 50.0) ( 50.0) Modelový 0.61 (0.30 <... < 0.60) / / 3 Oblast činností 12 Horizontální intenzita osvětlení [lx] 7 ( 50.0) Strana 31

47 Plocha 1 / Budova 1 / 3.NP / třída č.60 / Shrnutí prostoru / Světelná scéna 1 Válcovitá intenzita osvětlení [lx] 401 ( 50.0) Modelový 0.56 (0.30 <... < 0.60) / / 4 Oblast činností Horizontální intenzita osvětlení [lx] Válcovitá intenzita osvětlení [lx] 929 ( 50.0) ( 50.0) Modelový 5.03 (0.30 <... < 0.60) / / 5 Oblast činností 14 Horizontální intenzita osvětlení [lx] Výška: m Válcovitá intenzita osvětlení [lx] Výška: m 820 ( 50.0) ( 50.0) Modelový 0.61 (0.30 <... < 0.60) / / Denní světlo Užitečná plocha podílu denního světla 3 Koeficient denního světla [%] Výška: m, Okrajová zóna: m # Svítidlo Φ(Svítidlo) [lm] Výkon [W] Světelný výtěžek [lm/w] 2 svítidlo zářivkové - 230V, 50Hz, IP20 Asymetrické MAT, 1x58W, zkosené 6 zářivkové přisazené svítidlo 2x58 W el.předřadník - 230V, 2x258W OP E 2x58W,T8,EVG,interiérové,přisazené,difuzor z opalizovaného PC Součet všech svítidel Specifický příkon: W/m² (Základní plocha prostrou m²), Specifický příkon: W/m² = 4.25 W/m²/100 lx (Výška uživatelské úrovně m²) Veličiny udávající spotřebu energie se vztahují na svítidla naplánovaná v místnosti bez zohlednění světelných scén a jejich ztlumené stavy. Spotřeba: kwh/a od maximálně 50 kwh/a Strana 32

48 Plocha 1 / Budova 1 / 3.NP / třída č.60 / Plán rozmístění svítidel třída č.60 svítidlo zářivkové 230V, 50Hz, IP20 Asymetrické MAT, 1x58W, zkosené Č. X [m] Y [m] Montážní výška [m] Činitel údržby zářivkové přisazené svítidlo 2x58 W el.předřadník 230V, 2x258W OP E 2x58W,T8,EVG,interiérové,přisazené,difuzor z opalizovaného PC Č. X [m] Y [m] Montážní výška [m] Činitel údržby Strana 33

49 Plocha 1 / Budova 1 / 3.NP / třída č.60 / Kusovník svítidel třída č.60 # Svítidlo Φ(Svítidlo) [lm] Výkon [W] Světelný výtěžek [lm/w] 2 svítidlo zářivkové - 230V, 50Hz, IP20 Asymetrické MAT, 1x58W, zkosené 6 zářivkové přisazené svítidlo 2x58 W el.předřadník - 230V, 2x258W OP E 2x58W,T8,EVG,interiérové,přisazené,difuzor z opalizovaného PC Součet všech svítidel Strana 34

50 Plocha 1 / Budova 1 / 3.NP / třída č.60 / Shrnutí výsledků ploch / Světelná scéna 1 třída č.60 Světla výška prostoru: m, Stupně odrazu: Strop 70.0%, Stěny 50.0%, Podlaha 20.0%, Činitel údržby: 0.80 Informace o denním světle Místo: Louny (50.36 N.81 O) Model oblohy: Zatažená obloha Datum a čas: :00 (Západní Evropa (běžný čas)) Zenitový jas: 4640 cd/m² Okolní podmínka: Čistý Kategorie znečistění: Střední až silný provoz, obsah prachu pod 600 mikrogramů/metr krychlový Činitel znečištění: 0.80 Všeobecně Plocha Výsledek Průměr (Pož.) Min Max Min/střední Min/Max 1 tabule Vertikální intenzita osvětlení [lx] Rotace: 0.0, Výška: m Strana 35

51 Plocha 1 / Budova 1 / 3.NP / třída č.60 / Shrnutí výsledků EN / Světelná scéna 1 třída č.60 EN Plocha Výsledek Průměr (Pož.) Min Max Min/střední Min/Max 1 Oblast činností 11 Horizontální intenzita osvětlení [lx] Válcovitá intenzita osvětlení [lx] 855 ( 50.0) ( 50.0) Modelový 0.61 (0.30 <... < 0.60) / / 2 Oblast činností 12 Horizontální intenzita osvětlení [lx] Válcovitá intenzita osvětlení [lx] 7 ( 50.0) ( 50.0) Modelový 0.56 (0.30 <... < 0.60) / / 3 Oblast činností Horizontální intenzita osvětlení [lx] Válcovitá intenzita osvětlení [lx] 929 ( 50.0) ( 50.0) Modelový 5.03 (0.30 <... < 0.60) / / 4 Oblast činností 14 Horizontální intenzita osvětlení [lx] Výška: m 820 ( 50.0) Strana 36
