1 7 BARI SLF300 Posuvně parkovací systém Slide & stack system

2 Bartosini s.r.o. Kancelář: Karvinská 1897, Český Těšín tel.: ;

3 SLF300 Systém posuvně parkovací SLF300 Slide & stack system SLF300 Systém posuvně parkovací SLF300 Posuvně parkovací systém SLF300 je variabilní systém jednoduše použitelný v různých interiérech. Umožňuje použití kalených skleněných panelů až do výšky 4000 mm a šířky 1100mm při tloušťce skla do 12mm. Horní kolejnice zajišťuje přesné vedení pojezdů, vybavených čtyřmi pojezdovými a čtyřmi stabilizačními kolečky. Optimální rozložení hmotnosti eliminuje nadměrné kývání, minimalizuje tření během posuvu panelů a tímto poskytuje nejvyšší uživatelský komfort. Slide & stack system SLF300 SLF 300Slide and Stack Glass Panel System features a comprehensive combination of aluminium top track that facilitates flexibility in design layout. This system is able to carry frameless glass door panels of up to 4000 mm in height and width of up to 1100 mm and glass thickness 10 mm or 12 mm. With its robust carriage roller made up of stainless steel body with eight ball bearing wheels, it allows better weight distribution and stability, thereby eliminating excessive swaying and reducing the track to wheel friction thus translating smooth and effortless sliding motion 1

4 SLF300 Možnosti Varianty řešení parkování parkovacích křídel pozic Example Parking parking bays bays layout layout Parkování A levé a pravé / Parking bay A left & right 65+G Horní čep systému SLF Top pivot SLF system P Revizní kus Revision Výhybka Elbow track 95 N.. Nárazník End stopper SLF system Spojovací koleno Elbow track Legenda / Legend: N - počet panelů / numbers of panels P - vzdálenost mezi panely v parkovišti - min. 62mm distans between panels on parking bay, min. 62mm W1 - vzdálenost mezi osami parkoviště -130 width of stucking track; panel width -130 G - vzdálenost mezi zdí a panely gap between wall and panels Poznámka / Note: První panel je zároveň dveřním křídlem The 1 st panel is actually a pivot door 2

5 SLF300 Varianty parkovacích pozic Example parking bays layout Parkování B / Parking bay B Spojovací koleno Elbow track Výhybka Junction track Revizní kus Revision N 65 P 59.5 Nárazník End stopper SLF system S1 Legenda / Legend: N - počet panelů / numbers of panels P - vzdálenost mezi panely v parkovišti - min. 62mm distans between panels on parking bay, min. 62mm W1 - vzdálenost mezi osami parkoviště -130 width of stucking track; panel width -130 G - vzdálenost mezi zdí a panely gap between wall and panels Poznámka / Note: První panel je zároveň dveřním křídlem The 1 st panel is actually a pivot door 3

6 SLF300 Varianty parkovacích pozic Example parking bays layout Parkování C / Parking bay C 65+G Horní čep systému SLF Top pivot SLF system Spojovací koleno Elbow track Revizní kus Revision Hlavní kolejnice systému Main top track 72 P S1 W1 = S Výhybka Junction track 0 N Parkování D / Parking bay D Nárazník End stopper SLF system 50 Modul L - 90 L junction 90 corner Spojovací koleno 110 Hlavní kolejnice systému 110 elbow Main top track N. 3 P Modul T T junction Revizní kus Revision Výhybka Junction track 95 1 Nárazník / End stopper SLF system Spojovací koleno Elbow track Legenda / Legend: N - počet panelů / numbers of panels P - vzdálenost mezi panely v parkovišti - min. 62mm distans between panels on parking bay, min. 62mm W1 - vzdálenost mezi osami parkoviště -130 width of stucking track; panel width -130 G - vzdálenost mezi zdí a panely gap between wall and panels S1 - Šířka panelů panel width Poznámka / Note: První panel je zároveň dveřním křídlem the 1 st panel is actually a pivot door SLF300 SLF300 umožňuje mnoho variant parkování v případě jiných variant než uvedených, kontaktujte, prosím, tým Bartosini s.r.o. SLF300 complements a choice of various parking space layouts - for different possibilities please contact Bartosini s.r.o. 4

7 DRM38 SLF300-DRM 80 Pohled a řez systému SLF300 s DRM 80 View & section SLF300 with DRM Vozík Roller Hlavní kolejnice Main track Čelní záslepka End Cap Horní profil Top track Sklo 10-12mm Glass 10-12mm Zámek s kotvícím prvkem Lock 3 Cylindrická vložka Euro-profile cylinder Profil DRM80FIX Profile DRM80FIX SLF300-DRM80 Tloušťka skla (mm) / Glass thickness (mm) 10; 12 Projekt provede firma Bartosini s.r.o., na základě požadavků klienta. Projekt obsahuje: - montážní výkresy (v případě potřeby výkresy v DWG) Executive project is prepared by CDA, based on information from the Client. Project includes: - assembly drawings (if required drawings in DWG) NAPOLI І SLF300 І System składano - przesuwny І Slide & stack system 5 5

8 SLF300-DRM100 Pohled a řez systému SLF300 s DRM 100 View & section SLF300 with DRM Vozík Roller Hlavní kolejnice Main track Čelní záslepka End Cap Horní profil Top track Sklo 10-12mm Glass 10-12mm Zámek s kotvícím prvkem Lock Profil DRM80FIX Profile DRM80FIX 3 Cylindrická vložka 12 Euro-profile cylinder SLF300-DRM100 Tloušťka skla (mm) / Glass thickness (mm) 10; 12 Projekt provede firma Bartosini s.r.o., na základě požadavků klienta. Projekt obsahuje: - montážní výkresy (v případě potřeby výkresy v DWG) Executive project is prepared by CDA, based on information from the Client. Project includes: - assembly drawings (if required drawings in DWG) 6

9 DRM80FIX Dolní profil DRM 80 Bottom profile DRM Délka (mm) / Lenght (mm) DRM80FIX hliník / aluminium 3000 tloušťka skla (mm): 10; 12 glass thickness (mm): 10; 12 DRM80-COV Kryt profilu DRM 80 a horního profilu SLF(80) DRM 80 profile s cover & top profile SLF (80) nerez / stainless steel hliník / aluminium Délka (mm) / Lenght (mm) Montáž / Installation DRM80COV SSS nerez / stainless steel matný / satin 3000 oboustranná páska / lepidlo (není součástí) / double site glue tape / glue (not supplied) DRM80COV NA hliník / aluminium stříbrný elox / silver anodised 3000 zaklapnutím / snap on cover DRM80COV AX hliník / aluminium alinox / alinox 3000 zaklapnutím / snap on cover 7

10 DRM100FIX Dolní profil DRM 100 Bottom profile DRM Délka (mm) / Lenght (mm) DRM100FIX hliník / aluminium 3000 tloušťka skla (mm): 10; 12 glass thickness (mm): 10; 12 DRM100-COV Kryt profilu DRM 100 a horního profilu SLF (100) DRM 100 profile s cover & top profile SLF (100) hliník / aluminium nerez / stainless steel Délka (mm) / Lenght (mm) Montáž / Installation DRM100COV SSS nerez / stainless steel matný / satin 3000 oboustranná páska / lepidlo (není součástí) / double site glue tape / glue (not supplied) DRM100COV NA hliník / aluminium stříbrný elox / silver anodised 3000 zaklapnutím / snap on cover DRM100COV AX hliník / aluminium alinox / alinox 3000 zaklapnutím / snap on cover 8

11 Hlavní kolejnice Main top track Povrch Finish Délka (mm) Length (mm) hlavní kolejnice / main top track stříbrný elox / silver anodized 5800 materiál: hliník material: aluminium Výhybka 90 levá 90 LH junction track výhybka 90 levá / 90 LH junction track tvrzený hliník, tvrzená ocel hardened aluminium, hardened steel Výhybka 90 pravá 90 RH junction track výhybka 90 pravá/ 90 RH junction track tvrzený hliník, tvrzená ocel hardened aluminium, hardened steel 9

12 Spojka 85/90 85/90 elbow track ~ Produkt / Product spojka 85/90 / 85/90 elbow track tvrzená ocel / hardened steel Spojovací koleno elbow track spojovací koleno 90 / 90 elbow track tvrzená ocel / hardened steel Spojovací koleno elbow spojovací koleno 110 / 110 elbow track tvrzená ocel / hardened steel 72 10

13 Spojka T s vymezovačem směru jízdy T junction with direction selector Produkt / Product spojka T / T junction hliník / aluminium Spojka rohová 90 L corner Produkt / Product spojka L / L junction hliník / aluminium 11

14 Revizní kus 100 mm Inspection module 100 mm 72 10x revizní kus / inspection module hliník / aluminium Horní profil SLF (80) Top profile SLF (80) Materiál Material Délka (mm) Length (mm) horní profil SLF (80) / top profile SLF (80) hliník / aluminium

15 Horní profil SLF (100) Top profile SLF (100) Vozík systému SLF Roller with slider for top profile Materiál Material Délka (mm) Length (mm) horní profil SLF (100) / top profile SLF (100) hliník / aluminium 3000 tloušťka skla: 10; 12 glass thickness: 10; ~95.5 ~95.5 vozík systému SLF / roller with slider for top profile Materiál korpusu / Body s material nerez / stainless steel ocel / steel 13

16 Vozík systému SLF, vícesměrný Roller with slider for top profile - 4 way ~95.5 ~95.5 vozík systému SLF, vícesměrný / roller with slider for top profile - 4 way Materiál korpusu / Body s material nerez / stainless steel ocel / steel Horní čep systému SLF Top pivot SLF system horní čep / top pivot Materiál korpusu / Body s material hliník; ocel / hliník; steel 32 Horní kotvení fixního panelu Top mount for the fixed panel horní kotvení / top mount Materiál korpusu / Body s material hliník; ocel / hliník; steel

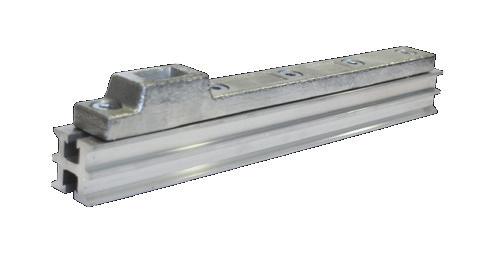

17 50 Nárazník systému SLF End stopper SLF system nárazník / end stopper Materiál korpusu / Body s material hliník; guma / hliník; rubber Spojka hlavní kolejnice systému SLF Top connector Materiál korpusu / Body s material spojka hlavní kolejnice systému SLF / top connector hliník / aluminium Dolní rameno s kotvícím prvkem Bottom arm with assembly base dolní rameno / bottom arm Materiál korpusu / Body s material hliník; ocel / hliník; steel 15

18 Těsnící kartáčky Bristle Produkt / Product těsnící kartáčky / bristle Délka (mm) / Lenght (mm) 1000 Zámek s montážním prvkem Lock 166 Produkt / Product zámek s montážním prvkem / lock ocel / steal 9001WS Protikus s protiprašnou úpravou Dust proof keeper Pružina se záslepkou Spring with cover 9001WS SSS nerez / stainless steel matný / satin 16

19 9002 Excentrický protikus Eccentric bush nerez / stainless steel matný / satin PD15 Dolní ložisko Floor pivot PD15 SSS nerez / stainless steel matný / satin max. váha dveří (kg): 150 max. door weight (kg): 150 pro: dolní rameno PM-ROSES Štít vložky Cylinder protection for: bottom arm PM-ROSES SSS nerez / stainless steel matný / satin 17

20 PD15-3 Sada distančních rozpěrek (+3mmH) Spacer kit (+3mmH) PD15-3 SSS pro: PD15 nerez / stainless steel for: PD15 PD15-5 Sada distančních rozpěrek (+5mmH) Spacer kit (+5mmH) PD15-5 SSS pro: PD15 nerez / stainless steel for: PD15 Zkrácená cylindrická vložka s motýlkem Euro-profile cylinder zkrácená cylindrická vložka / euro-profile cylinder mosaz / brass 18

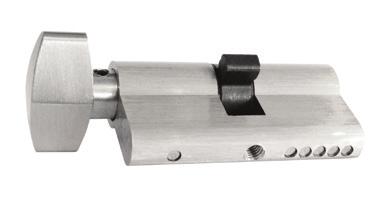

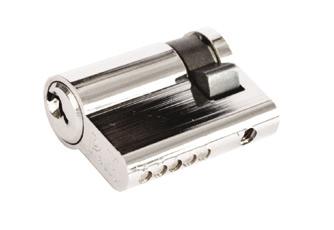

21 PM88-PL2 Cylindrické vložka Euro-profile cylinder PM88-PL2 mosaz / brass matný chrom / satin chrome PM88T-PL2 Zkrácená cylindrická vložka Euro-profile half-cylinder PM88/9-PL2 mosaz / brass matný chrom / satin chrome PM88T-PL2 Cylindrická vložka s motýlkem Euro-profile cylinder c/w key & knob PM88T-PL2 mosaz / brass matný chrom / satin chrome 19

22 6 BARI SLF300 DRM80EC Čelní záslepka End cap 35 DRM80EC AX alinox / alinox 5 DRM80EC NA stříbrný elox / silver anodised DRM80ECH Čelní záslepka s otvorem pro západku End cap with hole for bolt DRM80ECH AX alinox / alinox 5 57 DRM80ECH NA stříbrný elox / silver anodised SLF-S4EC80 Záslepka s trnem End cap with bolt SLF-S4EC80 AX alinox / alinox 5 SLF-S4EC80 NA stříbrný elox / silver anodised 20

23 DRM80ECSTP Čelní záslepka s nárazníkem End cap with stopper 35 DRM80ECSTP AX DRM80ECSTP NA alinox / alinox stříbrný elox / silver anodised DRM100EC Čelní záslepka End cap DRM100EC AX DRM100EC NA alinox / alinox stříbrný elox / silver anodised 21

24 DRM100ECH Čelní záslepka s otvorem pro západku End cap with hole for bolt 35 DRM100ECH AX alinox / alinox DRM100ECH NA stříbrný elox / silver anodised 5 SLF-S4EC100 Záslepka s trnem End cap with bolt SLF-S4EC100 AX alinox / alinox SLF-S4EC100 NA stříbrný elox / silver anodised DRM100ECSTP Čelní záslepka s nárazníkem End cap with stopper DRM100ECSTP AX alinox / alinox DRM100ECSTP NA stříbrný elox / silver anodised 22
