1 Ventilátory Vzduchotechnické jednotky Distribuční elementy Požární technika Vzduchové clony Tunelové ventilátory Čerstvý vzduch do Vašeho domova Rezidenční větrání

2 2 Rezidenční větrání Každý den zkonzumujeme a vypijeme asi 4 kg potravin a vydýcháme přibližně litrů (15 kg) vzduchu. 90% z toho tvoří interiérový vzduch. 90% Navzdory tomu jsou naše požadavky na kvalitu potravin a nápojů o hodně přísnější než požadavky na kvalitu vzduchu, který dýcháme.

3 Rezidenční větrání 3 Koupit si pomeranč je jednoduché. Víte, že je zdravý, vypadá čerstvý a víte, že Vám neuškodí. Můžete přičichnout a ochutnat. Když je shnilý, zahodíte ho. Co se týká kvality vnitřního vzduchu (IAQ - Indoor Air Quality) v domácnosti, věci nejsou tak jednoduché. Všichni víme, jak je vzduch důležitý. Problémem je, že se nedá chytit a není tak jednoduché rozeznat jeho špatnou kvalitu. Právě proto se jen málokdy nachází v seznamu rodinných priorit, přestože by tam jednoznačně být měl. A toto je největší výzva, které čelíme my v Systemairu. Protože dokážeme poskytnout svěží a energeticky účinné větrání k lepšímu zdraví a pohodě Vás a Vaší rodiny.

4 4 Rezidenční větrání Většina lidí si myslí, že kvalita vzduchu v jejich domácnosti je dobrá... stále častěji je však kvalita vzduchu v naší domácnosti horší než vzduch na ulici. Výzkumy a studie ukazují, že ve větších městech může být vzduch v interiéru až 5 krát více kontaminovanější než vzduch v exteriéru. To může být příčinou vzniku astma, alergií a dokonce i rakoviny plic. Jednoduše jestli se chceme cítit dobře a mít pevné zdraví, potřebujeme čerstvý vzduch. Ve většině domácností není čistý a zdravý vzduch samozřejmostí. Co je znepokojivé, tuto situaci si uvědomuje velmi málo obyvatel. Zvýšené hodnoty radonu ve vnitřním ovzduší jsou důsledkem používání mnohdy nefunkčních, větracích systémů, které z domovů nejsou schopné odstranit kontaminovaný vzduch. Často větrací systém zcela chybí. Vystavením vlivu radonu, onemocní na rakovinu plic každý rok celosvětově velký počet lidí. *Zdroj: Agentura na ochranu životního prostředí - The Environmental Protection Agency (EPA) Rezidenční větrání, které šetří energii Řízené větrání se zpětným získáváním tepla umožňuje kontrolovanou výměnu vzduchu v dané domácnosti. Přispívá tak nejen k Vašemu zdraví, ale zároveň Vám snižuje náklady na vytápění zapříčiněné nekontrovatelným větráním okny. Vzduchotechnická rekuperační jednotka přivádí čerstvý venkovní vzduch, který filtruje a předává mu za pomoci výměníku zpětného získávání tepla energii z odváděného znehodnoceného vzduchu z interiéru. Pokud v zimním odbdobí přívodní vzduch po rekuperaci nedosahuje požadované teploty, je dohřátí zajištěno pomocí vodního nebo elektrického ohřívače. SÁNÍ ODVODNÍHO VZDUCHU VÝTLAK ODVODNÍHO VZDUCHU VÝTLAK ČERSTVÉHO VZDUCHU SÁNÍ ČERSTVÉHO VZDUCHU Princip větrání se zpětným získáváním tepla

5 Americká agentura EPA zařazuje kvalitu vzduchu v interiéru mezi pět nejdůležitějších environmentálních zdravotních rizik. Studie EPA zjistila kontaminaci vnitřního vzduchu 2 až 5 5krát větší v porovnání s venkovním vzduchem. V některých případech bylo znečištění až 100 krát větší.

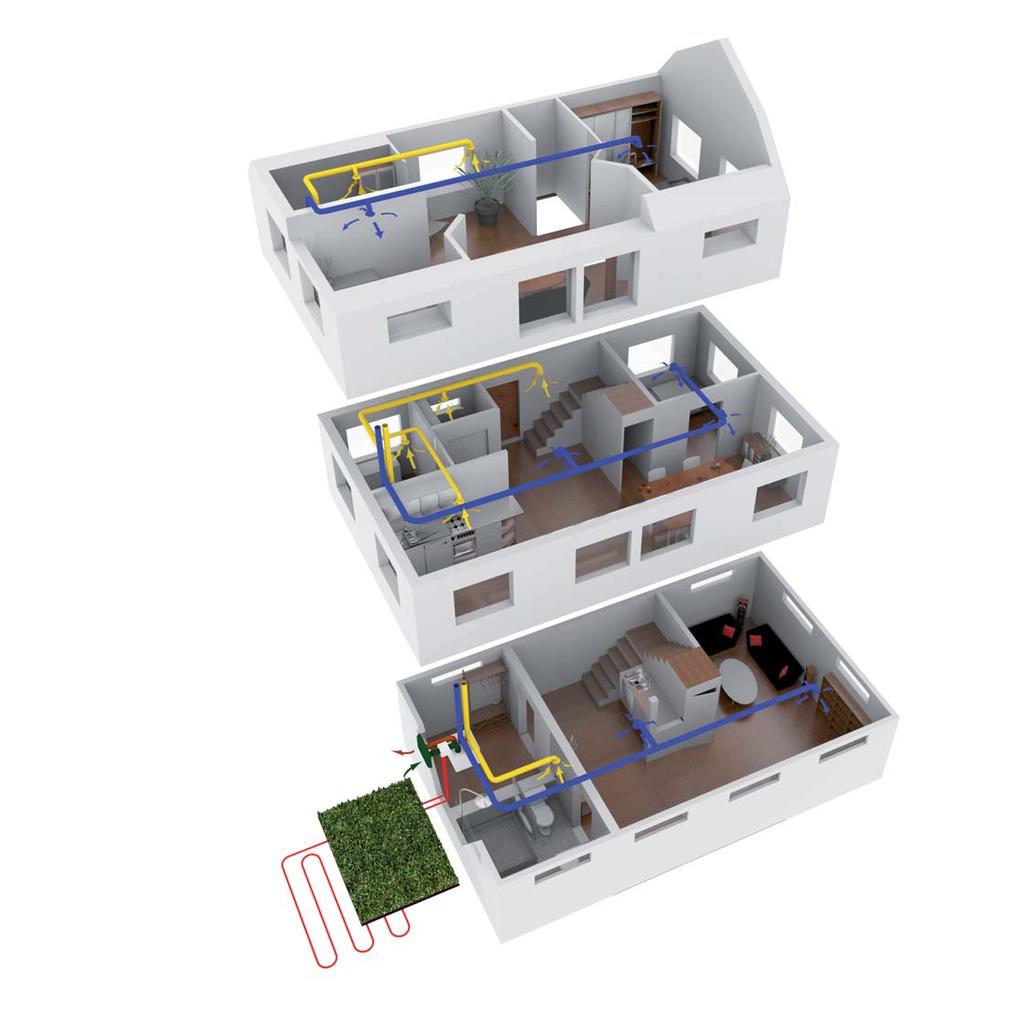

6 6 Rezidenční větrání Kvalitu života zajistí zdravé klima v domácnosti Rezidenční větrání od Systemair Koncept řízeného rezidenčního větrání Systemair: Větrání v rezidenčním objektu by mělo být dle doporučení Systemair navrženo tak, aby do obytných místností (ložnice, obývák, dětský pokoj) byl přiváděn čerstvý vzduch a z místností, kde vznikají pachy popř. vlhkost (kuchyně, koupelna, WC, šatna), byl odváděn znehodnecený vzduch. Čerstvý vzduch je přefukován do ostatních místností mřížkou popř. mezerou pode dveřmi. Dosáhneme tak efektu, že obytné místnosti jsou v přetlaku vůči ostatním místnostem, což zabraňuje případným pachům vniknout do obytných místností.

7

8 8 Rezidenční větrání Systemair - komplexní řešení rezidenčního větrání Pro zajištění dokonalého klima ve Vašem domově je nutné pohlížet na větrání rezidenčních objektů komplexně. Vedle energeticky úsporných jednotek SAVE máme proto v sortimentu i potrubní systémy a distribuční prvky přímo vyvinuté pro tento typ objektů. Potrubní systémy FLEX+ a OVAL+ jsou velmi flexibilní, antistatické, antibakteriální a jsou vhodné pro univerzální umístění v konstrukci budovy. Distribuční prvky splní vysoké nároky na design, zajistí ideální a hlavně tichou distribuci vzduchu v obytných částech budovy. Komfort můžete vylepšit ještě komponenty regulačního systému SAVECair, které automaticky řídí provoz jednotky na základě IAQ (kvality vnitřního vzduchu). SAVE VTR/VSR Komfortní rezidenční větrání s rotačním rekuperátorem SAVE VTC Vysoce účinné rezidenční větrání s protiproudým rekuperátorem Chcete maximální pohodlí s minimálními ztrátami tepla? V takovém případě doporučujeme náš systém s rotačním rekuperátorem. Odebírá teplo z odsávaného vzduchu a tím předehřívá chladný venkovní vzduch. Navíc je nově možnost řídit i účinnost přenosu vlhkosti, kterou je rotační rekuperátor schopen vracet z odvodního do přívodního vzduchu. Vysoce účinné filtry jsou zárukou čistoty přiváděného vzduchu. Výhody: Účinnost rekuperace tepla až do 85% Funkce obtoku Výjímečná úspora energie Jednoduché ovládání Kompaktní velikost a tichý chod Vhodné pro alergiky Přenos vlhkosti pro příjemnější vnitřní klima Bez kondenzace, není třeba připojovat odvod kondenzátu Protimrazová ochrana není třeba (až do teploty -30 C) Pomocí protiproudého rekuperátoru lze dosáhnout nejvyšší účinnost zpětného získávání tepla. Systém automaticky přepíná mezi normálním provozem s rekuperací a letním provozem bez rekuperace. V letním období vzduch neproudí přes rekuperátor, ale obtokem. Výhody: Účinnost získávání tepla až do 90% Funkce obtoku Automatické odmrazování Vyjímečná úspora energie Tichý chod Jednoduché ovládání Filtry pro jemné částice jako příslušenství

9 Rezidenční větrání 9 Potrubní systémy Systemair Extrémně flexibilní Distribuční elementy Systemair Přesně váš styl Pro jakýkoli větrací systém a bez ohledu na okolnosti Vaší stavby - naše potrubní systémy zvládnou každou výzvu. Plastové potrubí Systemair zajišťuje optimální a bezpečný rozvod vzduchu v budově. Plastové potrubí Systemair je vyrobeno z fyziologicky a toxikologicky bezpečného PE. Potrubí je bez zápachu, bez halogenů, bez emisí, antistatické a antibakteriální. Můžete si udělat návrh a vybrat si vhodné velikosti tak, aby byly splněny Vaše individuální požadavky. Preferujete moderní bydlení? A co klasické, či elegantní nebo venkovský styl? Bez ohledu na to, jaké příslušenství se Vám líbí, z naší široké nabídky vysoce kvalitních stropních a stěnových difuzorů si určitě vyberete. Jednotlivé typy si můžete prohlédnout v našich katalozích nebo na stránkách

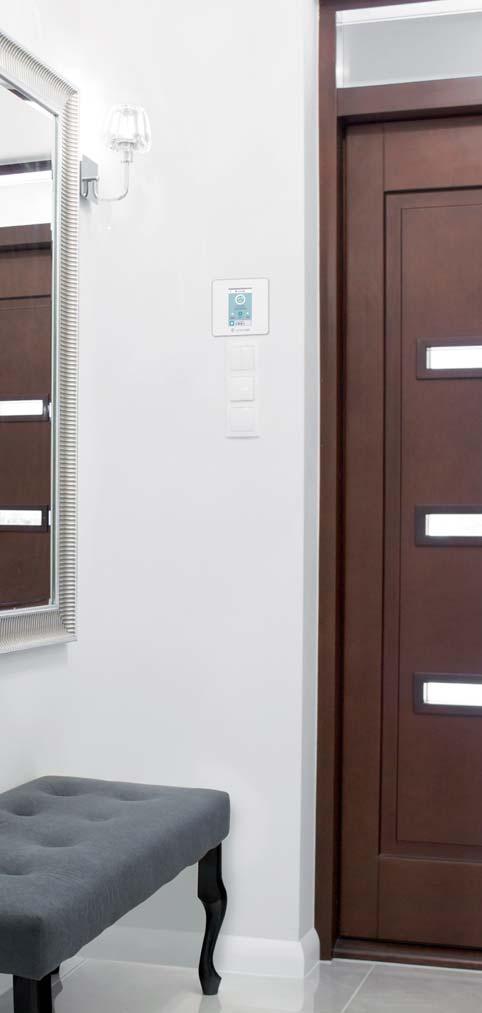

10 10 Rezidenční větrání Intuitivní ovládání systému SAVECair je uživatelsky příjemné a ovladač HMI je koncipován jako smartphone. Díky SAVECair příslušeství IAM (Internet Access Module) můžete Vaše domácí klima řídit přes mobilní aplikaci.

11 Rezidenční větrání 11 Inteligentní ovládací systém s unikátním dotykovým displejem ve stylu smartphonu Pokud je větrací jednotka srdcem pumpujícím čerstvý a zdravý vzduch do Vašeho domova, pak její regulační systém je mozkem. Jedním z nejdokonalejších systémů ve své třídě je právě nově vyvinutý regulační systém SAVECair s unikátním dotykovým ovladačem. Zajistí Vám a Vaší rodině nejlepší možnou kvalitu vzduchu v domácnosti a zároveň Vám pomůže šetřit energii. Jenotky SAVE se ovládají pomocí moderního dotykového displeje umístěného přímo na jednotce. Ten je součástí jednotky nebo může být umístěn kdekoli v domě. Díky své atraktivitě a modernímu designu třeba ve vstupní hale. Je koncipován jako smartphone a proto je ovládání jednoduché a uživatelsky příjemné. Více pohodlí, menší spotřeba energie Na úvodním displeji se zobrazují informace o průtoku vzduchu, teplotě, kvalitě vzduchu a aktivních funkcí. Dané nastavení můžete uložit, například Mimo domov - když nikdo není doma. A to jen několika kliky. Pokud máte pocit, že po příjezdu domů potřebujete vzduch rychle osvěžit, jednoduše stiskneme Vyvětrání. Více vzduchu při domácí oslavě Váš dotykový displej a aplikace* Vám umožní jednoduchý přístup k množství přednastavených funkcí jako např. zesílené větrání (Party) v případě početnější návštěvy. Další užitečnou funkcí je funkce Krb, která vytvoří dočasný přetlak, v případě zapálení rodinného krbu. Díky tomu se snadno oheň rozhoří a Váš domov zůstane bez dýmu. K dispozici je také funkce pro případ používání centrálního vysavače. Inteligentní systém měří vlhkost, pachy a hladinu CO 2. V případě, že není něco v pořádku, upozorní Vás. S energeticky úspornými jednotkami SAVE investujete do svého zdraví. Nechte starost o optimální vnitřní klima na revolučním řídícím systému SAVECair. * Stačí ípřidat příslušenství Internet Access Module.

12 12 Rezidenční větrání U dětí žijících v domácnostech s nedostatečným větráním je riziko astma a alergií až 2x větší než u dětí žijících v dobře větraných domovech. x2

13 Rezidenční větrání 13 Životní prostředí pro další generace EU se zavázala snížit spotřebu energie v souladu s globálními celky v oblasti klimatu o 20% do konce roku 2020 a o 50% do roku Aby se to podařilo, je potřebné v domácnostech řízeně větrat se zpětným získáváním tepla a to nejenom v novostavbách, ale i ve stávajících budovách. My si ve společnosti Systemair plně uvědomujeme zodpovědnost za naše životní prostředí, ke kterému můžeme nejlépe přispět tím, že naše produkty budou vysoce energeticky účinné. U našich produktů se tak můžete setkat se symbolem Green Ventilation, který deklaruje technologii vyrobenou v harmonii se životním prostředím. Energeticky účinné větrání Pro dosažení co nejkvalitnějšího vnitřního klimatu potřebujete optimální větrání. A přesně to získáte s jednotkami SAVE od společnosti Systemir. SAVE je řada účinných větracích rekuperačních jednotek, které jsou speciálně vyvinuté na větrání domů, bytů, škol nebo jiných rezidenčních a komerčních objektů. Všechny jednotky SAVE splňují vysoké požadavky trhu na nízkou spotřebu energie, vysokou účinnost rekuperace a nízkou hlučnost. Nejmodernější EC technologie zabezpečuje, že i samostatné ventilátory jsou maximálně energeticky účinné, vedou k nízkým hodnotám SFC (Specific Fan Power) a splňují požadavky evropské směrnice o Ekodesignu. Technické parametry všech jednotek jsou jako jedinné na trhu certifikované nezávislým certifikačním programem Eurovent, který potvrzuje správnost deklarovaných technických parametrů. Většina jednotek je již certifikovaných také nezávislým certifikačním systémem Passiv House Institute (PHI), který potvrzuje vhodnost jejich použití v pasivních domech. Větrací jednotky SAVE zpětně získávají až 90% tepla z odsávaného vzduchu a jsou dostupné ve více velikostech až pro prostory o velikosti 550 m². Zdravější klima i pro Vaši domácnost Všechny jednotky SAVE jsou dodávané předprogramované, testované a připravené pro instalaci, aby se čerstvý vzduch dostal do Vašeho domova co nejrychleji. Díky snadno dostupným náhradním dílům (např. filtry) je servis našich jednotek velmi jednoduchý. Máme jednotky s rotačním a protiproudým rekuperátorem pro větrání prostor s plochou až 550m 2. Tyto jednotky jsou k dispozici s horním nebo bočním připojením potrubí. Naše jednotky je možné umístit nad varnou desku, na stěnu, do podhledu nebo do podkroví. Chladný vzduch z venku se tepelně upravuje a filtruje, takže vnitřní klima pro Vás a Vaší rodinu je zdravé, komfortní a bez rizika kontaminace.

14 14 Rezidenční větrání Energeticky účinné větrání pro každou domácnost Série jednotek SAVE s certifikátem Eurovent zahrnuje širokou škálu energeticky účinných jednotek s moderním designem vhodných pro větrání domů, bytů nebo jiných rezidenčních objektů. Všechny jednotky SAVE převyšují legislativní požadavky a jsou dle SEC hodnoty zařazeny do energetických tříd A, A+. Jsou vhodné pro použití v nových i rekonstruovaných budovách a vždy se dodávají předprogramované, testované a připravené na okamžitou instalaci. Na Vás zbývá jediné - pořádně se nadechnout. Vzduchotechnická jednotka SAVE VTC 200 SAVE VTC 300 SAVE VTC 700 SAVE VSR 150/B Třída energetické účinnosti Standardní jednotka Standartní jednotka s příslušenstvím 1) Certifikát Eurovent Certifikát PHI Technická data Plocha větraného prostoru m² Max. průtok vzduchu při 100 Pa 2) m 3 /h Referenční/provozní průtok vzduchu 3) m³/h Hladina akustického tlaku ve 2m 4) db(a) Účinnost rekuperace tepla, EN308 5) % Provozní SFP, celá jednotka 3) kg/m 3 /s 1,01 1,17 0,85 1,18 Filtr, přívod vzduchu - G4 (F7 příslušenství) G4 (M5/F7 přísluš.) M5 (F7 příslušenství) F7 (G3 příslušenství) Filtr, odvod vzduchu - G4 G4 (M5/F7 přísluš.) M5 G3 Připojení potrubí mm 4 x x x x 125 Ovládací panel (součást dodávky) HMI integrovaný HMI integrovaný HMI externí HMI externí Napětí/frekvence V / 50Hz Provozní příkon ventilátorů 3) W Elektrický ohřívač W Hlavní jistič (doporučený) A Třída krytí IP Šířka mm Výška mm Hloubka mm Hmotnost kg Izolace pláště mm 30/EPP Připojení odvodu kondenzátu (2 x) 1/2 1/2 1/2 - Aplikace Byty Rodinné domy Apartmány Komerční prostory Vestavěná digestoř Hrdlo pro připojení externí digestoře 1) Příslušenství je například čidlo CO2 (viz porovnání na následující straně) 2) Nařízení 1253/2014 definuje max. průtok vzduchu Vmax při 100 Pa externího statického tlaku (A). V max je dle tohoto nařízení základní hodnotou pro výpočet referenčního průtoku vzduchu: V ref = 0,7 * V. max 3) Provozní hodnoty jsou uváděny při referenčním průtoku vzduchu a 80 Pa externího statického tlaku (C). 4) V provozním bodě (C), tj. při referenčním průtoku vzduchu a 80 Pa externím statickém tlaku. Směrový faktor Q=2, 20 m 2 Sabine. 5) Při referenčním průtoku vzduchu (B). Poměr přívodu k odvodu 1:1. Suchá účinnost dle EN308.

15 Rezidenční větrání 15 SAVE VTR 150/K SAVE VTR 250/B SAVE VSR 300 SAVE VTR 300/B SAVE VSR 500 SAVE VTR 500 SAVE VTR 700 testování probíhá Pravá Levá ,7 1,6 1,22 1,12 1,14 1,24 1,33 0,81 M5 (F7 příslušenství) F7 F7 (G3 příslušenství) F7 (G3 příslušenství) F7 (G3 příslušenství) F7 (G3 příslušenství) M5 (F7 příslušenství) M5 M5 G3 (M5 příslušenství) G3 G3 G3 G3 M5 4 x x x x x 160, 1 x x x x 250 HMI externí HMI integrovaný HMI externí HMI integrovaný HMI externí HMI integrovaný HMI externí / / /2 Jednotka SAVE Standardně je jednotka vybavena integrovaným čidlem vlhkosti odvodního vzduchu (od ), které je schopno ovlivňovat průtok vzduchu. Jednotka SAVE s příslušenstvím Příslušenstvím, které zvýší energetickou třídu jednotky, musí být druhé čidlo ovlivňující průtok vzduchu, například čidlo CO [m³/s] SAVE VTR CO 2 Ps [Pa] Provozní průtok vzduchu při 80 Pa (Systemair doporučení) Maximální průtok vzduchu při 100 Pa (Nařízení 1253/2014) 200 % % A Q [m³/h] Referenční průtok vzduchu při 50 Pa (Nařízení 1253/2014) B C
