ZATEPLENÍ OBVODOVÉ STĚNY PROVĚTRÁVANÝM ZPŮSOBEM VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA. PS = posuvný bod NÁZEV VÝKRESU NÁZEV STAVBY INVESTOR

Rozměr: px
Začít zobrazení ze stránky:

Download "ZATEPLENÍ OBVODOVÉ STĚNY PROVĚTRÁVANÝM ZPŮSOBEM VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA. PS = posuvný bod NÁZEV VÝKRESU NÁZEV STAVBY INVESTOR"

Transkript

1 PS = posuvný bod VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP L - KONZOLA SPOJOVACÍ ŠROUB L- PROFIL 60/40/1,8mm VERTIKÁLNÍ FASÁDNÍ OBKLAD PREFA VZDUCHOVÁ MEZERA PREFA ZODP. NOSNÝ ROŠT - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

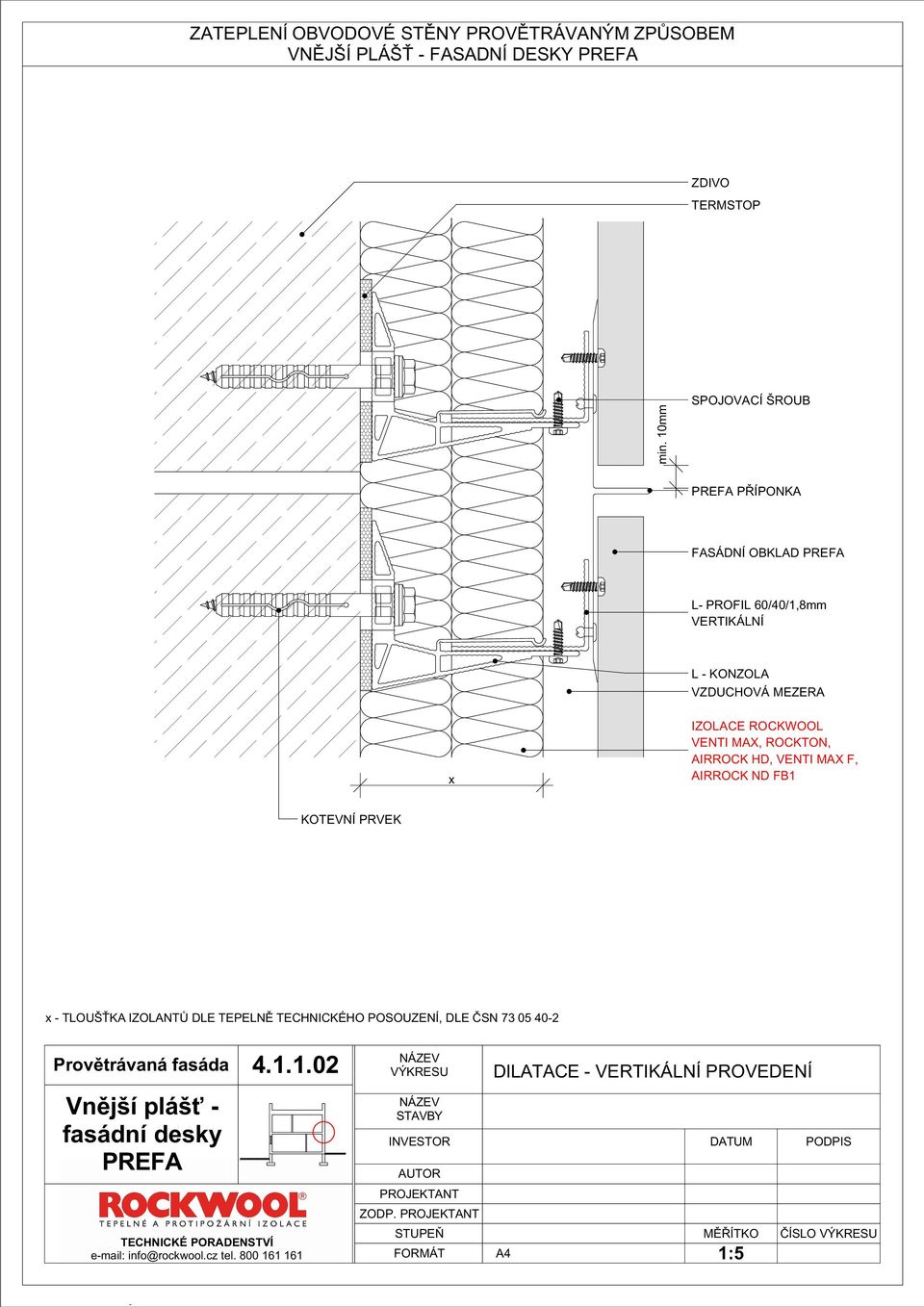

2 min. 10mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP SPOJOVACÍ ŠROUB PREFA PŘÍPONKA FASÁDNÍ OBKLAD PREFA L- PROFIL 60/40/1,8mm VERTIKÁLNÍ L - KONZOLA VZDUCHOVÁ MEZERA PREFA ZODP. DILATACE - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

3 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP VZDUCHOVÁ MEZERA min 52mm FASÁDNÍ OBKLAD PREFA L - KONZOLA SPOJOVACÍ ŠROUB L- PROFIL 60/40/1,8mm VERTIKÁLNÍ PREFA PŘÍPONKA OSTĚNÍ PREFA ZODP. UKONČENÍ U ZDI - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

4 PS = posuvný bod cca 20 mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO FASÁDNÍ IZOLAČNÍ DESKA PERFOROVANÝ PLECH UKONČOVACÍ PROFIL L- KONZOLA SPOJOVACÍ ŠROUB L- PROFIL 60/40/1,8mm VERTIKÁLNÍ PREFA SIDINGS TERMSTOP PREFA HORNÍ NAPOJENÍ - VERTIKÁLNÍ PROVEDENÍ ZODP. ČÍSLO

5 PS = posuvný bod VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA VARIANTA PROVEDENÍ ZDIVO TERMSTOP PREFA SIDINGS L- KONZOLA L- PROFIL 60/40/1,8mm VERTIKÁLNÍ SPOJOVACÍ ŠROUB PREFA STARTOVACÍ PROFIL PREFA OKAPNICE DĚROVANÝ PLECH OHNUTÝ KRYCÍ PÁS PREFA PŘÍPONKA OSTĚNÍ PREFA ZODP. SPODNÍ NAPOJENÍ - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

6 min 100mm VARIANTA PROVEDENÍ VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP L- PROFIL 60/40/1,8mm VERTIKÁLNÍ min 100mm SPOJOVACÍ ŠROUB L- KONZOLA PREFA SIDINGS ROHOVÝ PODPŮRNÝ PROFIL PREFA ROH VNĚJŠÍ 2 DÍLNÝ min. 10 mm PREFA ZODP. VNĚJŠÍ ROH - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

7 min 100mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP L- PROFIL 60/40/1,8mm VERTIKÁLNÍ min 100mm SPOJOVACÍ ŠROUB L- KONZOLA PREFA SIDINGS ROHOVÝ PODPŮRNÝ PROFIL PREFA ROHOVÝ VENKOVNÍ PROFIL min 10 mm PREFA ZODP. VNĚJŠÍ ROH - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

8 23 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP L- KONZOLA SPOJOVACÍ ŠROUB L- PROFIL 60/40/1,8mm VERTIKÁLNÍ PREFA SIDINGS min 10 mm PREFA VNITŘNÍ ROH VARIANTA 2 <10 < PREFA ZODP. VNITŘNÍ ROH - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

9 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO min 100 mm PREFA PŘÍPONKA OSTĚNÍ VARIANTA 2 TERMSTOP PREFA PROFIL OSTĚNÍ L- KONZOLA VARIANTA 2 SPOJOVACÍ ŠROUB L- PROFIL 60/40/1,8mm VERTIKÁLNÍ PREFA SIDINGS PREFA ZODP. OSTĚNÍ - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

10 PB = posuvný bod min 100 mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA OKENNÍ PARAPET PODPŮRNÝ PROFIL UKONČOVACÍ PROFIL L- KONZOLA L- PROFIL 60/40/1,8mm VERTIKÁLNÍ SPOJOVACÍ ŠROUB PREFA SIDINGS TERMSTOP ZDIVO PREFA ZODP. PARAPET - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

11 min 10 mm min 100mm PS = posuvný bod VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP PREFA SIDINGS SPOJOVACÍ ŠROUB L- PROFIL 60/40/1,8mm VERTIKÁLNÍ L- KONZOLA PREFA UKONČOVACÍ PROFIL PRO SIDINGS PREFA PŘÍPONKA OSTĚNÍ PERFOROVANÝ PLECH VARIANTA 2 KRYCÍ PÁS PREFA OKAPNICE VARIANTA 2 PREFA ZODP. NADPRAŽÍ - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

12 PS = posuvný bod min 100 mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA min. 3 SPÁD SPECIÁLNÍ KRYCÍ PÁS KRYCÍ PÁS PREFA SIDINGS L- PROFIL 60/40/1,8mm VERTIKÁLNÍ TERMSTOP SPOJOVACÍ ŠROUB L- KONZOLA ZDIVO y y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY PREFA ZODP. UKONČENÍ U ATIKY - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

13 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP PS = posuvný bod L- KONZOLA SPOJOVACÍ ŠROUB Z PROFIL DIFUZNÍ FÓLIE L- PROFIL 60/40/1,8mm VERTIKÁLNÍ PREFA SIDINGS SPOJOVACÍ ŠROUB PREFA ZODP. DESKA SE Z-PROFILEM - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

14 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO PREFA SIDINGS Z PROFIL DIFUZNÍ FÓLIE SPOJOVACÍ ŠROUB TERMSTOP L- KONZOLA L- PROFIL 60/40/1,8mm VERTIKÁLNÍ PREFA ZODP. DESKA SE Z-PROFILEM - VERTIKÁLNÍ PROVEDENÍ ČÍSLO

15 A VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP DIFŮZNÍ FÓLIE L- PROFIL 60/40/1,8mm VERTIKÁLNÍ SPOJOVACÍ ŠROUB L - KONZOLA FASÁDNÍ OBKLAD PREFA NOSNÝ ROŠT - HORIZONTÁLNÍ PROVEDENÍ PREFA ZODP. ČÍSLO

16 min 10mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP L- PROFIL 60/40/1,8mm VERTIKÁLNÍ PREFA ZAKLÁDACÍ PROFIL PRO SIDINGS OKAPNIČKA SPOJOVACÍ ŠROUB FASÁDNÍ OBKLAD PREFA L - KONZOLA DIFŮZNÍ FÓLIE PREFA ZODP. NAPOJENÍ SOKLU - HORIZONTÁLNÍ PROVEDENÍ ČÍSLO

17 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP PS = posuvný bod FASÁDNÍ OBKLAD PREFA L- PROFIL 60/40/1,8mm VERTIKÁLNÍ DIFŮZNÍ FÓLIE L - KONZOLA SPOJOVACÍ ŠROUB PREFA PŘÍPONKA OSTĚNÍ VARIANTA PROVEDENÍ STÁLE PRUŽNÝ TMEL ÚHELNÍK PREFA STATRTOVACÍ PROFIL STÁLE PRUŽNÝ TMEL PREFA ZODP. UKONČENÍ U ZDI - HORIZONTÁLNÍ PROVEDENÍ ČÍSLO

18 min 100 mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA min. 3 SPÁD SPECIÁLNÍ KRYCÍ PÁS KRYCÍ PÁS PREFA SIDINGS L- PROFIL 60/40/1,8mm VERTIKÁLNÍ TERMSTOP SPOJOVACÍ ŠROUB L- KONZOLA ZDIVO y PREFA ZODP. UKONČENÍ ATIKY - HORIZONTÁLNÍ PROVEDENÍ ČÍSLO

19 min 10mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP PREFA SIDINGS L- PROFIL 60/40/1,8mm VERTIKÁLNÍ SPOJOVACÍ ŠROUB L- KONZOLA PREFA STARTOVACÍ PROFIL PREFA OKAPNICE DĚROVANÝ PLECH OHNUTÝ KRYCÍ PÁS PREFA PŘÍPONKA OSTĚNÍ PREFA ZODP. SPODNÍ NAPOJENÍ - HORIZONTÁLNÍ PROVEDENÍ ČÍSLO

20 22 min 100mm PS = posuvný bod VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO PREFA SIDINGS TERMSTOP SPOJOVACÍ ŠROUB L- PROFIL 60/40/1,8mm VERTIKÁLNÍ min 100mm L- KONZOLA DIFŮZNÍ FÓLIE PS = posuvný bod ROHOVÝ PODPŮRNÝ PROFIL PREFA ROH VNĚJŠÍ 2 DÍLNÝ VARIANTA PROVEDENÍ PREFA ZODP. VNĚJŠÍ ROH - HORIZONTÁLNÍ PROVEDENÍ ČÍSLO

21 PS = posuvný bod VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO TERMSTOP PS = posuvný bod PREFA ROH VNITŘNÍ PREFA SIDINGS L- KONZOLA SPOJOVACÍ ŠROUB L- PROFIL 60/40/1,8mm VERTIKÁLNÍ DIFŮZNÍ FÓLIE PREFA ZODP. VNIŘNÍ ROH - HORIZONTÁLNÍ PROVEDENÍ ČÍSLO

22 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA min. 100mm PREFA PŘÍPONKA OSTĚNÍ ZDIVO TERMSTOP PREFA PROFIL OSTĚNÍ PREFA PŘÍPONKA O STĚNÍ PS = posuvný bod L- KONZOLA L- PROFIL 60/40/1,8mm VERTIKÁLNÍ SPOJOVACÍ ŠROUB DIFŮZNÍ FÓLIE PREFA SIDINGS OSTĚNÍ - HORIZONTÁLNÍ PROVEDENÍ PREFA ZODP. ČÍSLO

23 min 100 mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA OKENNÍ PARAPET PODPŮRNÝ PROFIL ZA OTVOREM PREFA SIDINGS L- PROFIL 60/40/1,8mm VERTIKÁLNÍ TERMSTOP SPOJOVACÍ ŠROUB L- KONZOLA DIFŮZNÍ FÓLIE ZDIVO X PREFA ZODP. PARAPET - HORIZONTÁLNÍ PROVEDENÍ ČÍSLO

24 min 100mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO L- PROFIL 60/40/1,8mm VERTIKÁLNÍ DIFŮZNÍ FÓLIE SPOJOVACÍ ŠROUB TERMSTOP L- KONZOLA PREFA SIDINGS PREFA UKONČOVACÍ PROFIL PRO SIDINGS PREFA PŘÍPONKA OSTĚNÍ PERFOROVANÝ PLECH PREFA OKAPNICE PREFA ZODP. NADPRAŽÍ - HORIZONTÁLNÍ PROVEDENÍ ČÍSLO

25 min 100 mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO L- PROFIL 60/40/1,8mm VERTIKÁLNÍ DIFŮZNÍ FÓLIE SPOJOVACÍ ŠROUB TERMSTOP L- KONZOLA PREFA SIDINGS ÚHELNÍK PREFA UKONČOVACÍ PROFIL PRO SIDINGS VENKOVNÍ ŽALUZIE PREFA ZODP. NADPRAŽÍ - HORIZONTÁLNÍ PROVEDENÍ ČÍSLO

26 min 100mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY PREFA ZDIVO L- PROFIL 60/40/1,8mm VERTIKÁLNÍ DIFŮZNÍ FÓLIE TERMSTOP SPOJOVACÍ ŠROUB L- KONZOLA PREFA SIDINGS ŮHELNÍK PREFA UKONČOVACÍ PROFIL PRO SIDINGS PREFA,PŘÍPONKA OSTĚNÍ PERFOROVANÝ PLECH PREFA OKAPNICE PREFA ZODP. NADPRAŽÍ - HORIZONTÁLNÍ PROVEDENÍ ČÍSLO

27 A ZATEPLENÍ OBVODOVÉ STĚNY KAZETOVÝ SYSTÉM ROCKPROFIL 40 HLOUBKA KAZETY SAMOVRTNÝ ŠROUB POZINK á 500 mm DISTANČNÍ ŠROUB SDRT2-T16-5,564 TĚSNÍCÍ PÁSKA 93 KAZETOVÝ PROFIL FASÁDNÍ TRAPÉZOVÝ PROFIL SAMOVRTNÝ ŠROUB POZINK NEBO NASTŘELOVACÍ HŘEB NOSNÁ KONSTRUKCE KOMPRIMAČNÍ PÁSKA 1510/2 TEPELNĚ-IZOLAČNÍ PÁSKA 308 SAMOVRTNÝ ŠROUB NEREZ KOMPRIMAČNÍ PÁSKA 1510/2 SAMOVRTNÝ ŠROUB POZINK á 500 mm HMOŽDINKA DO BETONU OKAPNICE L PROFIL (DLE STATICKÉHO NÁVRHU) min. 50mm KOVOVÉ PROFILY R SOKL - VERTIKÁLNÍ PROVEDENÍ Systém ROCKPROFIL ZODP. ČÍSLO

28 40 A ZATEPLENÍ OBVODOVÉ STĚNY KAZETOVÝ SYSTÉM ROCKPROFIL LEM NÁROŽÍ DISTANČNÍ ŠROUB SDRT2-T16-5,564 AIRROCK HD, VENTI MAX F, SAMOLEPICÍ KOMPRIMAČNÍ PÁSKA 1510/2 ŠROUB DO BETONU min. 6,540 FASÁDNÍ TRAPÉZOVÝ PROFIL ŽB SLOUP KAZETOVÝ PROFIL 40 KOVOVÉ PROFILY R NÁROŽÍ - VERTIKÁLNÍ PROVEDENÍ Systém ROCKPROFIL ZODP. ČÍSLO

29 A ZATEPLENÍ OBVODOVÉ STĚNY KAZETOVÝ SYSTÉM ROCKPROFIL LEM ATIKY VÝZTUŽNÝ PROFIL ATIKY TL. 1,5mm SAMOVRTNÝ ŠROUB NEREZ/POZINK NOSNÝ SLOUPEK ATIKY SAMOVRTNÝ ŠROUB POZINK NEBO NASTŘELOVACÍ HŘEB AIRROCK HD, VENTI MAX F, SAMOLEPICÍ KOMPRIMAČNÍ PÁSKA 1510/2 HYDROIZOLAČNÍ FÓLIE FASÁDNÍ TRAPÉZOVÝ PROFIL DISTANČNÍ ŠROUB SDRT2-T16-5,564 SAMOLEPICÍ TĚSNÍCÍ PÁSKA 93 NOSNÝ STŘEŠNÍ TRAPÉZOVÝ PLECH KAZETOVÝ PROFIL NOSNÁ KONSTRUKCE 40 HLOUBKA KAZETY KOVOVÉ PROFILY R ATIKA - VERTIKÁLNÍ PROVEDENÍ Systém ROCKPROFIL ZODP. ČÍSLO

30 A ZATEPLENÍ OBVODOVÉ STĚNY KAZETOVÝ SYSTÉM ROCKPROFIL 40 HLOUBKA KAZETY SAMOVRTNÝ ŠROUB POZINK V MÍSTĚ KŘÍŽENÍ DISTANČNÍ ŠROUB SDRT2-T16-5,564 SAMOLEPÍCÍ TĚSNÍCÍ PÁSKA 93 SAMOVRTNÝ TĚSNÍCÍ ŠROUB NEREZ KAZETOVÝ PROFIL DISTANČNÍ POZINK. PROFIL VLNITÝ FASÁDNÍ PROFIL SAMOVRTNÝ ŠROUB POZINK NEBO NASTŘELOVACÍ HŘEB NOSNÁ KONSTRUKCE SAMOVRTNÝ ŠR. POZINK V MÍSTĚ KŘÍŽENÍ SAMOLEPICÍ TEPELNĚ-IZOLAČNÍ PÁSKA 308 SAMOLEPÍCÍ KOMPRIMAČNÍ PÁSKA 1510/2 KRYCÍ LEMOVACÍ PROFIL OKAPNICE PERFOROVANÝ PLECH PODPŮRNÝ L PROFIL (DLE STATIKY) ŠROUB DO BETONU KOVOVÉ PROFILY R Systém ROCKPROFIL SPODNÍ UKONČENÍ - HORIZONTÁLNÍ PROVEDENÍ ZODP. ČÍSLO

31 A ZATEPLENÍ OBVODOVÉ STĚNY KAZETOVÝ SYSTÉM ROCKPROFIL HLOUBKA KAZETY 40 KAZETOVÝ PROFIL SAMOVRTNÝ ŠROUB POZINK NEBO NASTŘELOVACÍ HŘEB DISTANČNÍ POZINK. PROFIL SAMOLEPICÍ KOMPRIMAČNÍ PÁSKA 1510/2 NOSNÁ KONSTRUKCE AIRROCK HD, VENTI MAX F, SAMOVRTNÝ TĚSNÍCÍ ŠROUB NEREZ DISTANČNÍ ŠROUB SDRT2-T16-5,564 VLNITÝ FASÁDNÍ PROFIL LEM NÁROŽÍ KOVOVÉ PROFILY R NÁROŽÍ - HORIZONTÁLNÍ PROVEDENÍ Systém ROCKPROFIL ZODP. ČÍSLO

32 A ZATEPLENÍ OBVODOVÉ STĚNY KAZETOVÝ SYSTÉM ROCKPROFIL LEM ATIKY VÝZTUŽNÝ PROFIL ATIKY TL. 1,5mm DISTANČNÍ POZINK. "Z" PROFIL SAMOVRTNÝ ŠROUB POZINK NEBO NASTŘELOVACÍ HŘEB KAZETOVÝ PROFIL VLNITÝ FASÁDNÍ PROFIL AIRROCK HD, VENTI MAX F, SAMOLEPICÍ KOMPRIMAČNÍ PÁSKA 1510/2 HYDROIZOLAČNÍ FÓLIE SAMOVRTNÝ TĚSNÍCÍ ŠROUB NEREZ DISTANČNÍ ŠROUB SDRT2-T16-5,564 SAMOLEPICÍ TĚSNÍCÍ PÁSKA 93 NOSNÝ TRAPÉZOVÝ PLECH 40 HLOUBKA. KAZETY NOSNÝ SLOUPEK ATIKY KOVOVÉ PROFILY R ATIKA - VERTIKÁLNÍ PROVEDENÍ Systém ROCKPROFIL ZODP. ČÍSLO

33 A ZATEPLENÍ OBVODOVÉ STĚNY KAZETOVÝ SYSTÉM ROCKPROFIL IZOLACE ROCKWOOL VENTI MAX, ROCKTON, AIRROCK HD, VENTI MAX F, FASÁDNÍ TRAPÉZOVÝ PROFIL DISTANČNÍ ŠROUB SDRT2-T16-5,564 KAZETOVÝ PROFIL SAMOVRTNÝ ŠROUB POZINK á 500 mm TĚSNÍCÍ PÁSKA 93 "J" PROFIL (DLE STAT. NÁVRHU) NOSNÁ OCELOVÁ KONSTRUKCE DISTANČNÍ OCEL. PODLOŽKA DISTANČNÍ PODLOŽKA 40mm ZÁVITOTVORNÝ ŠROUB OKAPNÍ PLECH NA STAVBĚ UPRAVENÝ KAZETOVÝ PROFIL VNITŘNÍ LEMOVACÍ PLECH TRHACÍ NÝT S POZINKOVANÝM TRNEM VNĚJŠÍ LEMOVACÍ PLECH MONTÁŽNÍ PUR PĚNA DISTANČNÍ OCEL. PODLOŽKA SAMOVRTNÝ ŠROUB POZINK NEBO NASTŘELOVACÍ HŘEB KOMPRIMAČNÍ PÁSKA 1510/2 SAMOVRTNÝ ŠROUB POZINK NEBO NASTŘELOVACÍ HŘEB KOVOVÉ PROFILY R NADPRAŽÍ OKNA - VERTIKÁLNÍ PROVEDENÍ Systém ROCKPROFIL ZODP. ČÍSLO

34 A ZATEPLENÍ OBVODOVÉ STĚNY KAZETOVÝ SYSTÉM ROCKPROFIL TRHACÍ TĚSNÍCÍ NÝT S NEREZOVÝM TRNEM PŘÍPONKA PARAPETU PARAPETNÍ PLECH IZOLACE ROCKWOOL VENTI MAX, ROCKTON, AIRROCK HD, VENTI MAX F, FASÁDNÍ TRAPÉZOVÝ PROFIL MONTÁŽNÍ PUR PĚNA VNITŘNÍ LEMOVACÍ PLECH TRHACÍ NÝT S POZINKOVANÝM TRNEM NA STAVBĚ UPRAVENÝ KAZETOVÝ PROFIL NOSNÁ OCELOVÁ KONSTRUKCE DISTANČNÍ OCEL. PODLOŽKA DISTANČNÍ OCEL. PODLOŽKA KAZETOVÝ PROFIL "J" PROFIL (DLE STAT. NÁVRHU) SAMOLEPICÍ KOMPRIMAČNÍ PÁSKA 1510/2 DISTANČNÍ ŠROUB SDC2-T-A16-5,563 SAMOVRTNÝ ŠROUB POZINK á 500 mm SAMOLEPICÍ TĚSNÍCÍ PÁSKA 93 SAMOVRTNÝ ŠROUB POZINK NEBO NASTŘELOVACÍ HŘEB KAZETOVÝ PROFIL KOVOVÉ PROFILY R Systém ROCKPROFIL SPODNÍ NAPOJENÍ OKNA - VERTIKÁLNÍ PROVEDENÍ ZODP. ČÍSLO

35 A ZATEPLENÍ OBVODOVÉ STĚNY KAZETOVÝ SYSTÉM ROCKPROFIL DĚLÍCÍ LIŠTA SAMOVRTNÝ ŠROUB POZINK NEBO NASTŘELOVACÍ HŘEB SAMOLEPICÍ KOMPRIMAČNÍ PÁSKA 1510/2 DISTANČNÍ POZINKOVANÝ "OMEGA" PROFIL KAZETOVÝ PROFIL SAMOVRTNÝ ŠROUB NEREZ DISTANČNÍ ŠROUB SDRT2-T16-5,564 KOVOVÉ PROFILY R Systém ROCKPROFIL KOTVENÍ K OCELOVÉ NOSNÉ KONSTRUKCI - HORIZONTÁLNÍ PROVEDENÍ ZODP. ČÍSLO

36 mm A ZATEPLENÍ OBVODOVÉ STĚNY KAZETOVÝ SYSTÉM ROCKPROFIL DISTANČNÍ POZINKOVANÝ "OMEGA" PROFIL DĚLÍCÍ LIŠTA VLNITÝ FASÁDNÍ PROFIL, FASÁDNÍ KAZETA,... SAMOVRTNÝ ŠROUB NEREZ SAMOVRTNÝ ŠROUB POZINK NEBO NASTŘELOVACÍ HŘEB SAMOLEPICÍ KOMPRIMAČNÍ PÁSKA 1510/2 SAMOVRTNÝ ŠROUB NEREZ KAZETOVÝ PROFIL DISTANČNÍ ŠROUB SDRT2-T16-5,564 KOVOVÉ PROFILY R KOTVENÍ S NOSNÝM ROŠTEM Z-PROFILŮ Systém ROCKPROFIL ZODP. ČÍSLO

37 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY NOSNÁ ZATEPLOVANÁ STĚNA TERMOIZOLAČNÍ PODLOŽKA NEREZOVÝ ŠROUB SPIDI KOTVA PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA NEREZOVÝ SAMOVRTNÝ ŠROUB HLINIKOVÝ T PROFIL KERAMICKÁ DESKA KERATWIN K20 UCHYTÁVACÍ PROFIL keramické desky SKLADBA FASÁDY V MÍSTĚ SPÁRY - HORIZONTÁLNÍ PROVEDENÍ ZODP. ČÍSLO

38 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY min. 50(100)mm NOSNÁ ZATEPLOVANÁ STĚNA TERMOIZOLAČNÍ PODLOŽKA NEREZOVÝ ŠROUB SPIDI KOTVA NEREZOVÝ SAMOVRTNÝ ŠROUB NEREZOVÝ NÝT PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA SPIDI KOTVA HLINIKOVÝ T PROFIL NEREZOVÝ SAMOVRTNÝ ŠROUB UCHYTÁVACÍ PROFIL KERAMICKÁ DESKA KERATWIN K20 keramické desky OSTĚNÍ Z AL PLECHU - HORIZONTÁLNÍ PROVEDENÍ ZODP. ČÍSLO

39 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY NOSNÁ ZATEPLOVANÁ STĚNA min. 50(100)mm TERMOIZOLAČNÍ PODLOŽKA NEREZOVÝ ŠROUB 45 SPIDI KOTVA KERAMICKÁ DESKA KERATWIN K20 PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA NEREZOVÝ SAMOVRTNÝ ŠROUB HLINIKOVÝ T PROFIL NEREZOVÝ NÝT UCHYTÁVACÍ PROFIL keramické desky OSTĚNÍ Z KERAMIKY - HORIZONTÁLNÍ PROVEDENÍ ZODP. ČÍSLO

40 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY NOSNÁ ZATEPLOVANÁ STĚNA NEREZOVÝ ŠROUB TERMOIZOLAČNÍ PODLOŽKA SPIDI KOTVA KERAMICKÁ DESKA KERATWIN K20 NEREZOVÝ NÝT PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA UCHYTÁVACÍ PROFIL keramické desky OSTĚNÍ Z KERAMIKY - HORIZONTÁLNÍ PROVEDENÍ ZODP. ČÍSLO

41 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY HLINIKOVÝ T PROFIL NEREZOVÝ SAMOVRTNÝ ŠROUB UCHYTÁVACÍ PROFIL KERAMICKÁ DESKA KERATWIN K20 PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA SPIDI KOTVA NEREZOVÝ ŠROUB TERMOIZOLAČNÍ PODLOŽKA NOSNÁ ZATEPLOVANÁ STĚNA keramické desky KOUT FASÁDY - HORIZONTÁLNÍ PROVEDENÍ ZODP. ČÍSLO

42 min. 50(100)mm A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY NEREZOVÝ NÝT SPIDI KOTVA NEREZOVÝ ŠROUB TERMOIZOLAČNÍ PODLOŽKA min. 50(100)mm KERAMICKÁ DESKA KERATWIN K20 PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA NOSNÁ ZATEPLOVANÁ STĚNA keramické desky ROH FASÁDY 45 - HORIZONTÁLNÍ PROVEDENÍ ZODP. ČÍSLO

43 min. 50(100)mm A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY NEREZOVÝ NÝT SPIDI KOTVA NEREZOVÝ ŠROUB TERMOIZOLAČNÍ PODLOŽKA min. 50(100)mm KERAMICKÁ DESKA KERATWIN K20 PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA NOSNÁ ZATEPLOVANÁ STĚNA ROH FASÁDY - HORIZONTÁLNÍ PROVEDENÍ keramické desky ZODP. ČÍSLO

44 min. 50(100)mm A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY NEREZOVÝ NÝT SPIDI KOTVA NEREZOVÝ ŠROUB TERMOIZOLAČNÍ PODLOŽKA min. 50(100)mm KERAMICKÁ DESKA KERATWIN K20 PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA NOSNÁ ZATEPLOVANÁ STĚNA ROH FASÁDY - HORIZONTÁLNÍ PROVEDENÍ keramické desky ZODP. ČÍSLO

45 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY KERAMICKÁ DESKA KERATWIN K20 NEREZOVÝ NÝT UCHYTÁVACÍ PROFIL NEREZOVÝ SAMOVRTNÝ ŠROUB SPIDI KOTVA NEREZOVÝ ŠROUB NOSNÁ ZATEPLOVANÁ STĚNA SPIDI KOTVA KOTEVNÍ PRVEK TERMOIZOLAČNÍ PODLOŽKA PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA HLINIKOVÝ T PROFIL PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA keramické desky SKLADBA FASÁDY V MÍSTĚ SPÁRY - VERTIKÁLNÍ PROVEDENÍ ZODP. ČÍSLO

46 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY NEREZOVÝ SAMOVRTNÝ ŠROUB NEREZOVÝ NÝT SPIDI KOTVA NEREZOVÝ ŠROUB NOSNÁ ZATEPLOVANÁ STĚNA KOTEVNÍ PRVEK TERMOIZOLAČNÍ PODLOŽKA KERAMICKÁ DESKA KERATWIN K20 HLINIKOVÝ T PROFIL PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA NADOKENÍ PŘEKLAD keramické desky NADPRAŽÍ Z AL PLECHU - VERTIKÁLNÍ PROVEDENÍ ZODP. ČÍSLO

47 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY NEREZOVÝ SAMOVRTNÝ ŠROUB NEREZOVÝ NÝT SPIDI KOTVA NEREZOVÝ ŠROUB NOSNÁ ZATEPLOVANÁ STĚNA KOTEVNÍ PRVEK TERMOIZOLAČNÍ PODLOŽKA KERAMICKÁ DESKA KERATWIN K20 HLINIKOVÝ T PROFIL NADOKENÍ PŘEKLAD PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA UCHYTÁVACÍ PROFIL keramické desky NADPRAŽÍ Z KERAMIKY - VERTIKÁLNÍ PROVEDENÍ ZODP. ČÍSLO

48 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY NEREZOVÝ NÝT HLINIKOVÝ T PROFIL NOSNÁ ZATEPLOVANÁ STĚNA NEREZOVÝ SAMOVRTNÝ ŠROUB TERMOIZOLAČNÍ PODLOŽKA SPIDI KOTVA KOTEVNÍ PRVEK NEREZOVÝ ŠROUB UCHYTÁVACÍ PROFIL PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA KERAMICKÁ DESKA KERATWIN K PARAPET - VERTIKÁLNÍ PROVEDENÍ keramické desky ZODP. ČÍSLO

49 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY 3-5% min. 50(100)mm SPIDI KOTVA NEREZOVÝ SAMOVRTNÝ ŠROUB NEREZOVÝ ŠROUB TERMOIZOLAČNÍ PODLOŽKA KOTEVNÍ PRVEK NOSNÁ ZATEPLOVANÁ STĚNA HLINIKOVÝ T PROFIL NEREZOVÝ NÝT UCHYTÁVACÍ PROFIL PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA KERAMICKÁ DESKA KERATWIN K ATIKA - VERTIKÁLNÍ PROVEDENÍ keramické desky ZODP. ČÍSLO

50 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY KERAMICKÁ DESKA KERATWIN K20 UCHYTÁVACÍ PROFIL NEREZOVÝ NÝT PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA NEREZOVÝ SAMOVRTNÝ ŠROUB SPIDI KOTVA HLINIKOVÝ T PROFIL NEREZOVÝ ŠROUB KOTEVNÍ PRVEK TERMOIZOLAČNÍ PODLOŽKA NOSNÁ ZATEPLOVANÁ STĚNA keramické desky UKONČENÍ FASÁDY - VERTIKÁLNÍ PROVEDENÍ ZODP. ČÍSLO

51 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA KERAMICKÁ DESKA KERATWIN K20 NEREZOVÝ NÝT UCHYTÁVACÍ PROFIL NEREZOVÝ SAMOVRTNÝ ŠROUB SPIDI KOTVA NEREZOVÝ ŠROUB KOTEVNÍ PRVEK TERMOIZOLAČNÍ PODLOŽKA NOSNÁ ZATEPLOVANÁ STĚNA HLINIKOVÝ T PROFIL NADOKENÍ PŘEKLAD keramické desky OKNO S ŽALUZIÍ S AL KRYTÍM - VERTIKÁLNÍ PROVEDENÍ ZODP. ČÍSLO

52 A VNĚJŠÍ PLÁŠŤ - KERAMICKÉ DESKY PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA KERAMICKÁ DESKA KERATWIN K20 NEREZOVÝ NÝT UCHYTÁVACÍ PROFIL NEREZOVÝ SAMOVRTNÝ ŠROUB SPIDI KOTVA NEREZOVÝ ŠROUB KOTEVNÍ PRVEK TERMOIZOLAČNÍ PODLOŽKA NOSNÁ ZATEPLOVANÁ STĚNA HLINIKOVÝ T PROFIL NADOKENÍ PŘEKLAD keramické desky OKNO S ŽALUZIÍ S KERAMICKÝM KRYTÍM - VERTIKÁLNÍ PROVEDENÍ ZODP. ČÍSLO

53 70 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY CETRIS DESKA CETRIS NEREZOVÝ VRUT S PODLOŽKOU SVISLÁ DŘEVĚNÁ LAŤ + PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min: 25mm PODKLADNÍ EPDM PÁSKA tl.1mm y TALÍŘOVÁ HMOŽDINKA DIFUZNÍ KONTAKTNÍ FÓLIE VODOROVNÁ DŘEVĚNÁ LAŤ š=100mm TERÉN PERFOROVANÝ ODVĚTRÁVACÍ PROFIL y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY SOKL PRŮBĚŽNÝ CETRIS ZODP. ČÍSLO

54 70 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY CETRIS DESKA CETRIS NEREZOVÝ VRUT S PODLOŽKOU SVISLÁ DŘEVĚNÁ LAŤ + PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min: 25mm y PODKLADNÍ EPDM PÁSKA tl.1mm TALÍŘOVÁ HMOŽDINKA DIFUZNÍ KONTAKTNÍ FÓLIE VODOROVNÁ DŘEVĚNÁ LAŤ š=100mm OPLECHOVÁNÍ TERÉN PERFOROVANÝ ODVĚTRÁVACÍ PROFIL y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY CETRIS SOKL S PŘESAHEM - ŘEŠENÍ OPLECHOVÁNÍM ZODP. ČÍSLO

55 min.100 min.50 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY CETRIS DESKA CETRIS NEREZOVÝ VRUT S PODLOŽKOU VODOROVNÁ DŘEVĚNÁ LAŤ š=100mm SVISLÁ DŘEVĚNÁ LAŤ + PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min: 25mm DIFUZNÍ KONTAKTNÍ FÓLIE TALÍŘOVÁ HMOŽDINKA PODKLADNÍ EPDM PÁSKA tl.1mm y BUTYLKAUČUKOVÝ TMEL POZN.: VEŠKERÉ PRVKY OPLECHOVÁNÍ PROVEDENY DLE ČSN NAVRHOVÁNÍ KLEMPÍŘSKÝCH KONSTRUKCÍ y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY ŠTÍTOVÁ STĚNA CETRIS ZODP. ČÍSLO

56 min. 50mm min.100 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY CETRIS OKAPNIČKA VODOROVNÁ DŘEVĚNÁ LAŤ š=100mm DESKA CETRIS NEREZOVÝ VRUT S PODLOŽKOU SVISLÁ DŘEVĚNÁ LAŤ + PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min: 25mm DIFUZNÍ KONTAKTNÍ FÓLIE PODKLADNÍ EPDM PÁSKA tl.1mm TALÍŘOVÁ HMOŽDINKA y y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY ŠIKMÁ STŘECHA CETRIS ZODP. ČÍSLO

57 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY CETRIS DESKA CETRIS TALÍŘOVÁ HMOŽDINKA PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min: 25mm y DIFUZNÍ KONTAKTNÍ FÓLIE VODOROVNÁ DŘEVĚNÁ LAŤ SVISLÁ DŘEVĚNÁ LAŤ PODKLADNÍ EPDM PÁSKA tl.1mm NEREZOVÝ VRUT S PODLOŽKOU y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY VNITŘNÍ ROH S PŘESAHEM CETRIS ZODP. ČÍSLO

58 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY CETRIS DESKA CETRIS TALÍŘOVÁ HMOŽDINKA PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min: 25mm y DIFUZNÍ KONTAKTNÍ FÓLIE VODOROVNÁ DŘEVĚNÁ LAŤ SVISLÁ DŘEVĚNÁ LAŤ PODKLADNÍ EPDM PÁSKA tl.1mm NEREZOVÝ VRUT S PODLOŽKOU ROHOVÝ PROFIL y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY CETRIS ZODP. VNITŘNÍ ROH S ROHOVÝM PROFILEM ČÍSLO

59 min. 50(100)mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY CETRIS VODOROVNÁ DŘEVĚNÁ LAŤ DIFUZNÍ KONTAKTNÍ FÓLIE y PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min: 25mm TALÍŘOVÁ HMOŽDINKA DESKA CETRIS SVISLÁ DŘEVĚNÁ LAŤ PODKLADNÍ EPDM PÁSKA tl.1mm NEREZOVÝ VRUT S PODLOŽKOU y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY VNĚJŠÍ ROH S PŘESAHEM CETRIS ZODP. ČÍSLO

60 min. 50(100)mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY CETRIS VODOROVNÁ DŘEVĚNÁ LAŤ DIFUZNÍ KONTAKTNÍ FÓLIE y PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min: 25mm TALÍŘOVÁ HMOŽDINKA DESKA CETRIS SVISLÁ DŘEVĚNÁ LAŤ PODKLADNÍ EPDM PÁSKA tl.1mm NEREZOVÝ VRUT S PODLOŽKOU y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY CETRIS ZODP. VNĚJŠÍ ROH S ROHOVÝM PROFILEM ČÍSLO

61 50 (100)mm VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY CETRIS DESKA CETRIS PODKLADNÍ EPDM PÁSKA tl.1mm SVISLÁ DŘEVĚNÁ LAŤ + PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min. 25mm DIFUZNÍ KONTAKTNÍ FÓLIE ZATEPLOVANÝ PODKLAD VNITŘNÍ OMÍTKA NEREZOVÝ VRUT S PODLOŽKOU PAROTĚSNÁ PÁSKA SAMOLEPÍCÍ KRYCÍ LIŠTA y TALÍŘOVÁ HMOŽDINKA POZN.: VEŠKERÉ PRVKY OPLECHOVÁNÍ PROVEDENY DLE ČSN NAVRHOVÁNÍ KLEMPÍŘSKÝCH KONSTRUKCÍ y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY ŘEŠENÍ PARAPETU A NADPRAŽÍ CETRIS ZODP. ČÍSLO

62 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY CETRIS DESKA CETRIS PODKLADNÍ EPDM PÁSKA tl.1mm SVISLÁ DŘEVĚNÁ LAŤ + PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min. 25mm DIFUZNÍ KONTAKTNÍ FÓLIE ZATEPLOVANÝ PODKLAD VNITŘNÍ OMÍTKA PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min: 25mm DIFUZNĚ OTEVŘENÁ PÁSKA PAROTĚSNÁ PÁSKA SAMOLEPÍCÍ KRYCÍ LIŠTA UKONČOVACÍ PROFIL y y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY OKNO S OBKLADEM PŮDORYS CETRIS ZODP. ČÍSLO

63 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY CETRIS DESKA CETRIS PODKLADNÍ EPDM PÁSKA tl.1mm NEREZOVÝ VRUT S PODLOŽKOU PROFIL VE SPÁŘE - KLEMPÍŘSKÝ VÝROBEK PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min: 25mm DIFUZNÍ KONTAKTNÍ FÓLIE VODOROVNÁ DŘEVĚNÁ LAŤ š=100mm TALÍŘOVÁ HMOŽDINKA SVISLÁ DŘEVĚNÁ LAŤ y y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY ÚPRAVA SVISLÉ SPÁRY CETRIS ZODP. ČÍSLO

64 VNĚJŠÍ PLÁŠŤ - FASADNÍ DESKY CETRIS DESKA CETRIS PODKLADNÍ EPDM PÁSKA tl.1mm NEREZOVÝ VRUT S PODLOŽKOU PROFIL VE SPÁŘE - KLEMPÍŘSKÝ VÝROBEK PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA min: 25mm DIFUZNÍ KONTAKTNÍ FÓLIE VODOROVNÁ DŘEVĚNÁ LAŤ š=100mm TALÍŘOVÁ HMOŽDINKA SVISLÁ DŘEVĚNÁ LAŤ y y - TLOUŠŤKA NOSNÉ ZATEPLOVANÉ STĚNY ÚPRAVA VODOROVNÉ SPÁRY CETRIS ZODP. ČÍSLO

ZATEPLENÍ OBVODOVÉ STĚNY PROVĚTRÁVANÝM ZPŮSOBEM VNĚJŠÍ PLÁŠŤ - FASÁDNÍ HLINÍKOVÉ DESKY NÁZEV VÝKRESU NÁZEV STAVBY INVESTOR

ZATEPLENÍ OBVODOVÉ STĚNY PROVĚTRÁVANÝM ZPŮSOBEM VNĚJŠÍ PLÁŠŤ - FASÁDNÍ HLINÍKOVÉ DESKY NÁZEV VÝKRESU NÁZEV STAVBY INVESTOR VNĚJŠÍ PLÁŠŤ - FASÁDNÍ HLINÍKOVÉ DESKY TERMSTOP min. 10mm SPOJOVACÍ ŠROUB PŘÍPONKA FASÁDNÍ HLINÍKOVÝ OBKLAD L- PROFIL 60/40/1,8mm VERTIKÁLNÍ L - KONZOLA WENTIROCK, VENTI MAX F, - TLOUŠŤKA IZOLANTŮ DLE
