HYDROMECHANICKÉ PROCESY. Míchání v kapalném prostředí (přednáška)
|
|
- Iveta Jandová
- před 5 lety
- Počet zobrazení:
Transkript
1 HYDROMECHANICKÉ PROCESY Míchání v kapalném prostředí (přednáška) Doc. Ing. Tomáš Jirout, Ph.D. ( Tomas.Jirout@fs.cvut.cz, tel.: )
2 MÍCHÁNÍ V KAPALNÉM PROSTŘEDÍ Účel míchání: intenzifikace procesů v míchané vsádce (přenos tepla a hmoty) příprava směsí požadovaných vlastností (suspenze, emulze) Způsoby míchání: mechanické míchání hydraulické míchání pneumatické míchání míchání v potrubí (turbulentní proudění, statické směšovače)
3 mechanické míchání (rotační, vibrační) hydraulické míchání pneumatické míchání míchání v potrubí Způsoby míchání (turbulentní proudění, statické směšovače) A míchání mechanické turbínové B míchání mechanické lopatkové C hydraulické míchání D pneumatické míchání s pevnými vstupy E programově řízené pneumatické míchání F hydraulické míchání s odpěňovací sprchou
4 Proudění v nádobách s rotačními míchadly a axiální proudění, nádoba s narážkami, b radiální proudění, nádoba s narážkami, c tangenciální proudění, nádoba bez narážek
5 Konstrukční provedení míchacích zařízení Uspořádání míchacích zařízení s mechanickými míchadly A B C A Centrally placed impeller in bafled vessel, B Side-entring propeller, C Agitator with draught tube Mechanická ucpávka A A Equipment with a drive at the top, B Equipment with a drive at the bottom B
6 Hlavní typy rotačních míchadel Pomaloběžná míchadla Rychloběžná míchadla
7 Hlavní typy pomaloběžných míchadel Typ Schéma Název rozměrová norma T/d Geometrické parametry 1 Kotvové míchadlo CVS ,11 h v / d 0,8 h / d 0,1 H / d 0,055 Šroubové míchadlo s usměrňovacím válcem CVS h v / d 1,5 s / d 1 D / d 1,1 H / D 1,15 h v / d 1,5 3 Šroubové míchadlo v excentrickém uspořádání H / sd/ d 0,5 1 c / T 0,0
8 Typ Schéma Název rozměrová norma T/d Geometrické parametry 4 Pásové míchadlo CVS ,05 h v / d 1 s / d 1 h / d 0,1 5 Listové míchadlo CVS h / d 1 6 Čtyřnásobné lopatkové míchadlo v excentrickém uspořádání h / d 0, 1,65 45 h v 45 c / T 0,0
9 Hlavní typy rychloběžných míchadel Typ Schéma Název rozměrová norma T/d Geometrické parametry 1 Turbinové míchadlo s dělícím kotoučem CVS h / d 0, 1/ d 0,5 d / d 0,75 6 lopatek 1 Turbinové míchadlo bez dělícího kotouče 3 4 h / d 0, 6 lopatek 3 Šestilopatkové míchadlo se šikmými lopatkami CVS h / d 45 0,0
10 Typ Schéma Název rozměrová norma T/d Geometrické parametry 4 Třílopatkové míchadlo se šikmými lopatkami CVS h / d 0, 45 5 Vrtulové míchadlo s konstantním stoupáním šroubovice CVS s / d 1 h / d 0, R / d 0,4 R 1 / R 0,16 6 Zubové míchadlo CVS ,. 4 provedení 1 h / d 0,1 d / d 0,8 provedení h / d 0,075 d / d 0,85

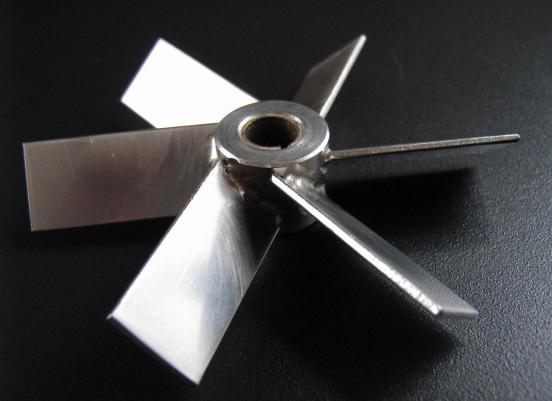

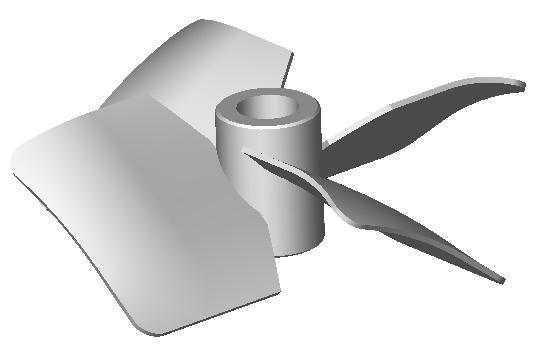

11 A B C D E F Axiální míchadla užívaná ve fermentorech A šestilopatkové míchadlo s lopatkami skloněnými pod úhlem 45, B třílopatkové míchadlo s rovnými lomenými lopatkami s tvarem lopatek dle CVS , C vrtulové míchadlo dle CVS , D vrtulové míchadlo EKATO, E míchadlo LIGHTNIN A315, F míchadlo Techmix TX335
12 Výpočty míchacích zařízení Příkon rotačních míchadel Po P n 3 d 5 Po f Re Re nd Po B konst. Po A Re
13 Příkonové charakteristiky některých typů pomaloběžných míchadel 1 kotvové míchadlo (CVS ), šroubové míchadlo s usměrňovacím válcem (CVS ), 3 šroubové míchadlo umístěné excentricky, 4 pásové míchadlo (CVS ), 5 listové míchadlo (CVS ), 6 čtyřnásobné lopatkové míchadlo umístěné excentricky
14 Příkonové charakteristiky některých typů rychloběžných míchadel při míchání v nádobách s narážkami 1 turbínové míchadlo (CVS ), turbínové míchadlo bez dělícího kotouče, 3 šestilopatkové míchadlo (CVS ), 4 třílopatkové míchadlo (CVS ), 5 vrtulové míchadlo (CVS ), 6a,b zubová míchadla (CVS )
15 Homogenizační účinky rotačních míchadel Homogenizace: vlivem recirkulačního proudění (konvektivní difúze) vlivem turbulentního proudění (turbulentní difúze) vlivem molekulární difúze t n t m f Re t n t m konst. t n t m konst.
16 t n t m f Re 1 šroubové míchadlo (CVS ), šroubové míchadlo umístěné excentricky, 3 pásové míchadlo (CVS ), 4 čtyřnásobné lopatkové míchadlo umístěné excentricky, 5 kotvové míchadlo (CVS ), 6 turbínové míchadlo (CVS )
17 E P t m 1 šroubové míchadlo (CVS ), šroubové míchadlo umístěné excentricky, 3 pásové míchadlo (CVS ), 4 čtyřnásobné lopatkové míchadlo umístěné excentricky, 5 kotvové míchadlo (CVS ), 6 turbínové míchadlo (CVS ), 7 šestilopatkové míchadlo (CVS ), 8 třílopatkové míchadlo (CVS )
18 Míchání soustav kapalina plyn Příkon míchadla systémů kapalina plyn P g P V nd g f 3
19 Míchání systémů kapalina pevná fáze Příkon při míchání suspenzí Po su P n 3 d 5 Po f Re Re nd su su v s c 1 c v l
20 Fr' Frekvence otáčení míchadla potřebná pro dosažení vznosu částic n d Fr g C Aexp Bc v Fr C D T c c c v 10 1 c v 0,05 0,05 0,1 0,15 0, 0,1 0,0001 0,001 0,01 0,1 D/T
21 Typ míchadla T/d H /d c v [%] D/T A B šestilopatkové míchadlo se šikmými lopatkami CVS , válcová 3 0,5,5 45, ,4 15,7 0,54 1,84 nádoba s rovným dnem šestilopatkové míchadlo se šikmými lopatkami CVS , válcová 3 0,5,5 40, ,4 13,9 0,43 1,63 nádoba s klenutým dnem třílopatkové míchadlo se šikmými lopatkami CVS , válcová nádoba s klenutým dnem 3 0,5,5 15 4, ,7 7,4 0,49 0,66
22 Vznik míchané kaverny Míchání nenewtonských látek Wichterle, Wein Re mk T ad
23 K d n Re m m p t u D D 1 : m K Proudění mocninové kapaliny m Re m x u u,, ~ ~ m Re m x p p,, ~ ~ Příkon při míchání nenevtonských kapalin S m m S n p K u P d : 1 m m m Re m C Po Re m f d K n P, 3 1
24 Metzner, Otto Po su P n 3 d 5 Po f Re Re nd ef ef K m 1 k n m 1 ef K ef k n Typ míchadla Číslo normy T/d H /d k Poznámka kotvové CVS ,11 0,05 15,8 šroubové s usměrňovací CVS ,00 0,05 16,8 m válcem šroubové,00 0,05 15,5 c/d = 0,0 excentrické pásové CVS ,05 0,005 36,7 šestilopatkové CVS ,0 4 narážky turbínové s dělícím kotoučem CVS ,3 1 9,9 4 narážky třílopatkové CVS narážky zubové CVS ,7 1 11,5 4 narážky
25 Návrh a konstrukce míchacích zařízení s rotačním míchadlem Postup při stanovování hlavních parametrů míchacího zařízení Pro zadaný objem kapaliny určíme hlavní rozměry nádoby, obvykle volíme výšku hladiny rovnou průměru nádoby, tj. H T. Podle fyzikálních vlastností kapaliny (nejdůležitější je viskozita) a účelu míchání zvolíme vhodný typ míchadla. Průměr zvoleného míchadla určíme tak, aby poměr průměru nádoby k průměru T / d míchadla, tj., byl pro daný typ míchadla v doporučovaných. Frekvence otáčení míchadla závisí na účelu míchání, popř. na dalších technologických požadavcích. Tak např. míchadlo pro suspendaci pevné fáze musí mít frekvenci otáčení větší než je frekvence otáčení, dostačující k dosažení stavu vznosu. Někdy je maximální dovolená hodnota frekvence otáčení míchadla omezena technologickými podmínkami, např. požadavkem, aby nedocházelo k poškozování mikroorganismů při fermentaci, k rozbíjení krystalů při krystalizaci apod. V některých případech mohou pro orientační určení frekvence otáčení posloužit doporučované hodnoty specifického příkonu ( = P/V), který se např. u standardních míchacích zařízení s rychloběžnými míchadly pohybuje v rozmezí od 150 do 590 Wm -3. U zařízení s pomaloběžnými míchadly se hodnota P/V pohybuje v rozsahu od 600 do 1500 Wm -3.
26 Provedení míchacích zařízení s rotačním míchadlem
27 Míchací zařízení s přímým pohonem elektromotorem 1 elektromotor, ložiskové těleso hřídele, 3 nádoba, 4 míchadlo, 5 pevná spojka, 6 hřídel, 7 ložisko, 8 - ucpávka
28 Horizontální míchací ústrojí s převodem klínovými řemeny
29 Opotřebení rotačních míchadel
30 Vliv materiálu lopatek míchadla na jejich erozivní opotřebení Al 99,8 (HV 34) Al 99,5 (HV 40) CuZn37 (HV 74) C10E (HV 11) X5CrNi18-10 (HV 194) Ukázka lopatek míchadla vyrobených z jednotlivých testovaných materiálů po 0ti hodinovém opotřebení.
