1 SFR

2 informace o projektu současný stav koncept řešení o studiu

3 informace o projektu identifikační údaje SFR Místo : Seifertova ulice, Táboritská ulice, Praha 3 Zadání: Klient: Koncepční studie veřejného prostranství kolem památníku J. Seiferta na Žižkově Institut plánování a rozvoje hlavního města Prahy příspěvková organizace Vyšehradská 57, Praha 2 Architekt: Edit! architects s.r.o. Bořivojova 38, Praha 3 Ivan Boroš, ib@editarchitects.com, Juraj Calaj, jc@editarchitects.com, Vítězslav Danda, vd@editarchitects.com, Jakub Vysoký, jv@editarchitects.com,

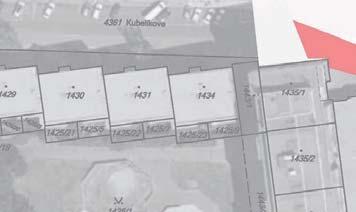

4 informace o projektu katastrální ortofotomapa M 1:1000

5 současný stav informace o projektu koncept řešení o studiu

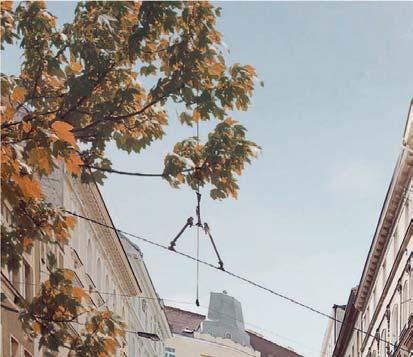

6 stávající stav Seifertova - fotografie

7 stávající stav Rokycanova - fotografie

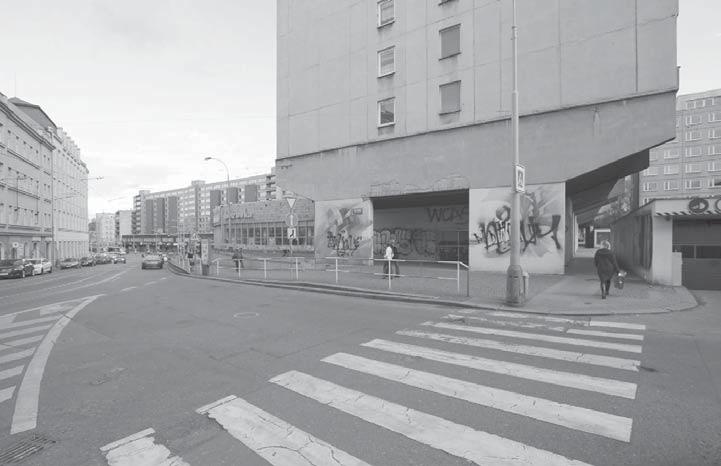

8 stávající stav Bezovka - fotografie

9 historický stav fotografie ulice Táboritská (pohled směrem k Bezovce) rozhraní ulic Seifertova - Táboritksá ulice Táboritská - budova školy pohled Lipanskou ulicí směrem k Seifertově

10 současný stav informace o projektu koncept řešení o studiu

11 průvodní text Hlavní prvky návrhu Zadaní se týká úpravy ulic Seifertova a Táboritská v celé své délce s důrazem na tři významná veřejná prostranství: Seifertova, Rokycanská a Bezovka. Seifertova - prostor se vyznačuje výškovým rozdílem ulic Seifertova a Chlumova, hrana mezi těmito dvěma ulicemi tvoří bariéru. Ulice jsou propojeny dvěma schodišti - jedno historické na západním konci řešeného území, druhé schodiště u nového památníku Jaroslava Seiferta. Zde byl historicky průjezd z jedné části ulice Lipanská do druhé; schodiště bylo doplněno dodatečně. Seifertova Úprava Seifertovy spočívá ve větším propojení obou výškových úrovní, zobytnění prostoru, v plynulejší průchodnosti území z hlediska chodce a ve zpomalení provozu z hlediska automobilové dopravy. Zároveň byl prostor upraven s ohledem na to, že prostor zastávky Lipanská slouží jako přístupový bod k městskému úřadu Prahy 3. V návrhu je kladen důraz na větší a plynulejší propojení ulic Seifertova a Chlumova. Historické schodiště v západní části bude rekonstruováno, ponecháno ve stávající pozici. Schodiště u pomníku bude významně rozšířeno a bude změněn jeho směr, aby došlo k přímému propojení. Zároveň jsou doplněny dvoje jezdecké schody a chodník pro bezbariérový přístup. Trojúhelníkové plochy slouží jako uvození pěších tras. Jsou to betonové prefabrikované prvky ve kterých je umístěna zeleň. Rokycanova Historické schodiště je ponecháno ve své stávající formě, bude rekonstruováno a jeho horní a spodní část bude doplněna o prvky drobné architektury - sezení v horní části ve tvaru mísy a vodní prvek v jeho spodní části jako reminiscence historické pumpy. Čela schodišťových stupňů jsou opatřena led diodami, které schodišti ve večerních hodinách dodají jinou atmosféru. Diody bude možné ovládat a nastavovat různé svítící obrazce (buď v určitém časovém intervalu nebo po delší časový úsek). Bezovka Podobně jako v prostoru Seifertovy je i zde výšková bariéra v podobě zdi podzemních garáží. Proto je v návrhu prostor chodníku a předprostor Bezovky propojen pomocí nového schodiště, které se pozvolna zapouští do terénu. Zároveň přístup k Bezovce zůstává bezbariérový i v případě vyplnění parteru obytného domu komerční jednotkou - chodník je předsunut před nosný pilíř budovy. Prostor je doplněn o prvky drobné architektury pro zvýšení obytnosti ulice: lavičky, nový strom, mobiliář v podobě reklamního nosiče, zábradlí, dopravních sloupků. Navržené materiály pochozí plochy: chodník, jezdecké schody - materiál M1: pražská mozaika schodiště, obruby jezdeckých schodů, obruby trojůhelníkových ploch - materiál M5: betonové prefabrikované prvky pojezdové plochy: vjezdy do domů (v ploše chodníku) - materiál M2: malá kostka, žula parkovací stání - materiál M2: malá kostka, žula zóna 30 - materiál M3: malá kostka, žula, vějířová skladba příčné prahy (zvýšený přechod) - materiál M3: malá kostka, žula, vějířová skladba vozovka - materiál M4: asfaltový povrch

12 Veřejné prostranství navrhované úpravy M 1:1000

13 řešení Seifertovy ulice nadhledové schéma jezdecké schody do ulice Chelčického schodiště propojující ulice Seifertova a Lipanská plynulé překonání výškových úrovní chodníkem využití výškových úrovní pobytové schodiště městská zeleň překonání výškových úrovní jezdeckým schodištěm možnost přímého přístupu do obou směrů ulice Chlumova

14 řešení Seifertovy ulice pohled z ulice Chlumova směrem do Táboritské

15 řešení Seifertovy ulice pohled z ulice Lipanská směrem do Seifertovy

16 řešení Seifertovy ulice pohled z ulice Lipanská směrem do Seifertovy

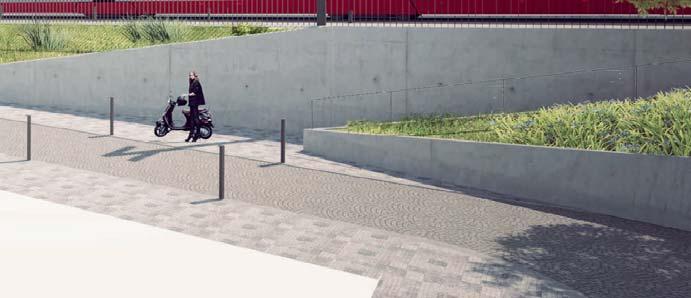

17 řešení Seifertovy ulice Chlumova ulice, pobytové schodiště

18 řešení Seifertovy ulice pohled z Chlumovy ulice

19 řešení Rokycanovy ulice nadhledové schéma vodní prvek - reminiscence historické pumpy renovace schodiště lavička Františka Sauera rozšíření předprostoru schodiště nový přechod

20 řešení Rokycanovy ulice večerní vizualizace

21 řešení Bezovky nadhledové schéma schodiště zapuštěné do stěny sezení na vyvýšené úrovni nový strom schodiště zapuštěné do dlažby reklamní poutač rozšířený chodník bezbariérový přístup

22 řešení Bezovky vizualizace

23 řešení Bezovky vizualizace

24 vymezení území výkres C.1 M 1:1000

25 návrh výkres C.2 M 1:1000

26 úsek 1 výkres C.3 M 1:500

27 úsek 2 výkres C.4 M 1:500

28 úsek 3 výkres C.5 M 1:500

29 porovnání stavu a návrhu - úsek 1 výkres C.6 M 1:500

30 porovnání stavu a návrhu - úsek 2 výkres C.7 M 1:500

31 porovnání stavu a návrhu - úsek 3 výkres C.8 M 1:500

32 stávající technická infrastruktura - úsek 1 výkres C.9 M 1:500

33 stávající technická infrastruktura - úsek 2 výkres C.10 M 1:500

34 stávající technická infrastruktura - úsek 3 výkres C.11 M 1:500

35 porovnání počtu parkovacích stání výkres C.12 M 1:1000

36 příčné řezy - porovnání stavu a návrhu výkres C.13 M 1:200

37 příčné řezy - porovnání stavu a návrhu výkres C.14 M 1:200

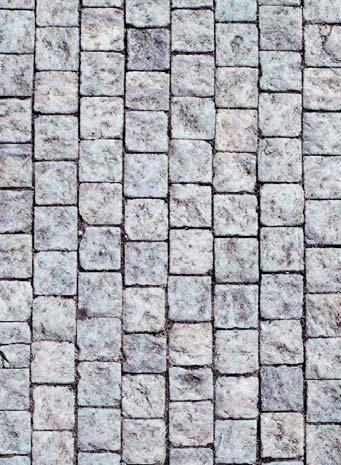

38 reference materiály povrchů M1: chodník / pražská mozaika M2: parkovací stání, vjezd do domu / žulová dlažba M5: schody, obruby trojúhelníkových ploch M3: zóna 30, příčný práh / vějířová žulová dlažba M4: pojízdná plocha / vozovka / asfalt žulový obrubník

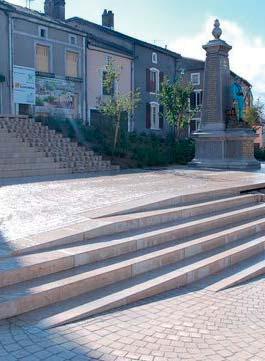

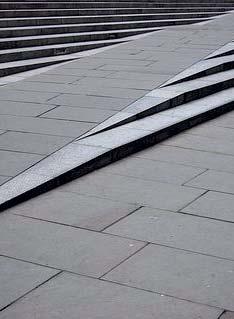

39 reference zapuštěné schodiště

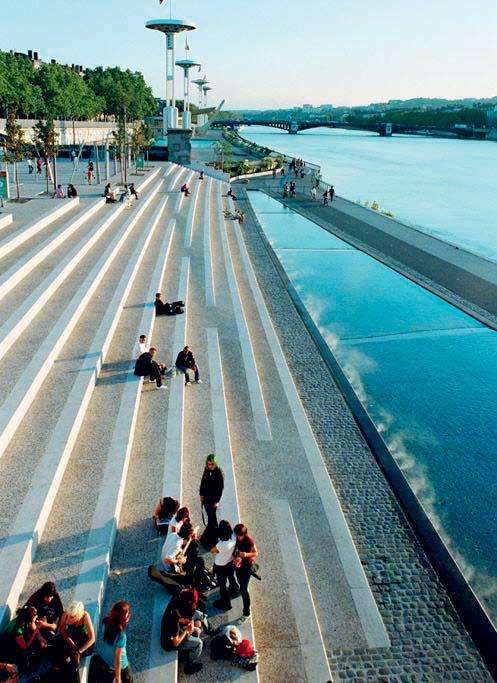

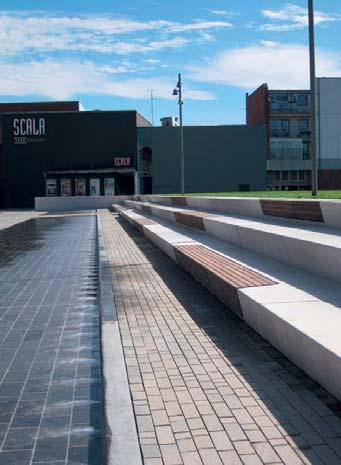

40 reference schody na sezení

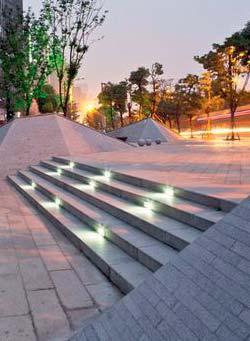

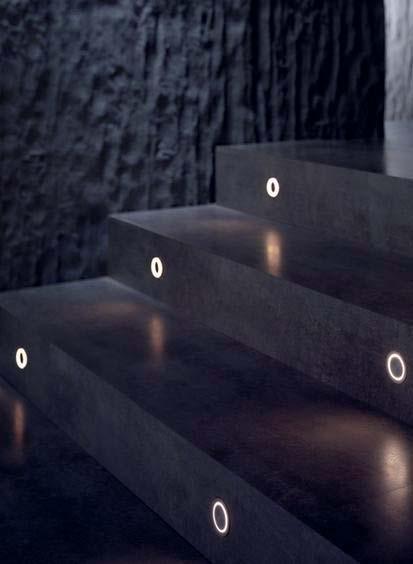

41 reference noční osvětlení

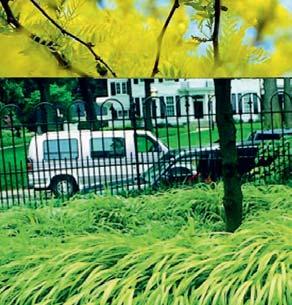

42 reference řešení zeleně celoročně proměnlivá kompozice patrovitost zeleně vyšší patro: stromy nižší patro: traviny, trvalky efemérní efekt: cibuloviny vzdušné stromy s výrazným habitem a podzimním efektem: Gleditsia stálezelený koberec: okrasné traviny - Miscanthus, Carex trvalky - Pachysandra cibuloviny - Allium, Scilla

43 reference městský mobiliář stojan na kola / mmcité / lotlimit zahrazovací sloupek / mmcité / lot zábradlí / mmcité / lotlimit zábradlí / mmcité / lotlimit lavička / escofet / montsceny lavička / escofet / montsceny uliční dešťová vpusť liniová odpadkový koš / mmcité / crystal

44 o studiu současný stav informace o projektu koncept řešení

o studiu Edit! jsme založili v roce 2010.

a urbanismu až po interiéry a dočasné instalace.

nezbytná úřední povolení až k úspěšné realizaci.

stálým okruhem specializovaných projektantů.

investičních záměrů a zpracování přípravy výběrového

Máme zkušenosti s přednáškovou činností a vedením

45 o studiu Edit! jsme založili v roce Věnujeme se projektům různých měřítek od architektury a urbanismu až po interiéry a dočasné instalace. Pro klienta jsme aktivním partnerem a pomáháme mu již při formulaci zadání. Projekty umíme zpracovat od prvotního konceptu přes nezbytná úřední povolení až k úspěšné realizaci. Ve formě generálního projektanta spolupracujeme se stálým okruhem specializovaných projektantů. Nabízíme také odborné posouzení stavebních a investičních záměrů a zpracování přípravy výběrového řízení. Máme zkušenosti s přednáškovou činností a vedením workshopů. partneři Ivan Boroš, Juraj Calaj, Vítězslav Danda Juraj Calaj a Vítězslav Danda jsou autorizovanými architekty České komory architektů.
