Uživatelský manuál k aplikaci VMS Lite 1 Instalace

Transkript

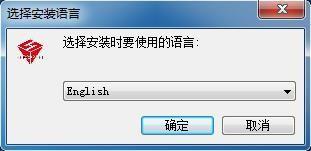

1 Uživatelský manuál k aplikaci VMS Lite 1 Instalace 1.1. Instalace VMS Lite Postup instalace je následující: dvojklikem otevřete aplikaci Systém zobrazí dialogové okno pro výběr jazyka: Klikněte na rozevírací seznam, vyberte jazyk instalace a klepněte na ok. Zobrazí se Pop-up dialogové okno "Welcome to Wizard". 1/51

2 Klikněte na tlačítko "Další>". Zobrazí se dialogové okno "instalační cesta", jak je znázorněno níže: Klikněte na tlačítko "Další>". systém zobrazí dialogové okno "připojit". 2/51

3 Klikněte na tlačítko "Další" a nainstalujte. Instalace softwaru a úspěšnost instalace se zobrazí v dialogovém okně, viz obr. níže. 2 Použití a provozní instrukce k aplikaci VMS Lite Kliknutím na ikonu na ploše spusťte aplikaci VMS Lite. Při prvním použití programu VMS Lite je potřeba vytvořit superadministrátora. 3/51

4 Když je uživatel superadministrator úspěšně přidán, program automaticky přejde do hlavního rozhraní. V tomto okamžiku bude zařízení přidáno a zařízení může být přidáno k popisu uživatelských pokynů k použití a provozu. Tipy: První uživatel přidaný do systému je super uživatel a má nejvyšší autoritu. Z důvodu bezpečnosti byste měli zabezpečit nastavení hesla pro superuživatele 2.1. Uživatelské funkce a pokyny k provozu Správce může tuto funkci nastavit a ovládat další uživatele. Proto se tato kapitola zaměřuje především na tuto část Přihlášení V závislosti na oprávnění mohou být uživatelé rozděleni do manažerů a operátorů. Oprávnění odpovídají různým identitám. 4/51

5 Přihlaste se pro vstup do hlavního rozhraní následujícím způsobem: Přidání hardwaru Přidání nového zařízení do spravovaného modulu.v hlavním menu klikněte na tlačítko V tuto chvíli se automaticky zobrazí hardwarové zařízení v síti LAN, jak je uvedeno níže. 5/51

6 Přidání zařízení Vyberte zařízení, které chcete přidat a klikněte na tlačítko Přidat 6/51

7 Zadejte následující stránku. Pokud jste nakonfigurovali automatické ověření, můžete klepnout přímo na tl. Další krok. V opačném případě se podívejte na konfiguraci oddílu automatické validace konfigurace, nebo ručně zadejte uživatele a heslo pro konfiguraci. Klepněte na tlačítko Dokončit ověření a klepněte na systém. Zobrazí se následující diagram, viz níže 7/51

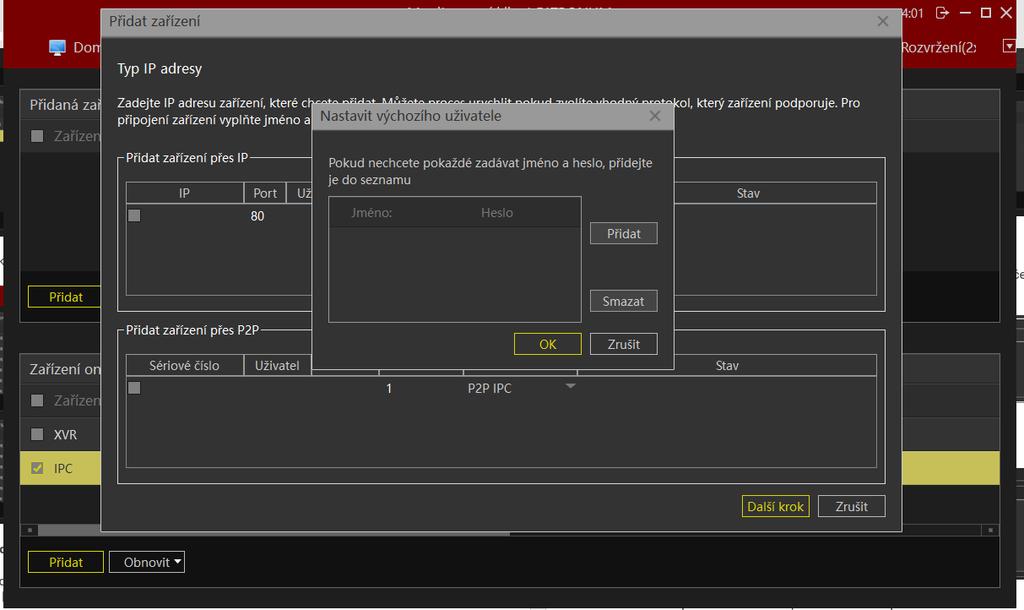

8 Konfigurace automatického ověření Pro usnadnění přidávání zařízení je možné zvolit automatické ověření. Hlavní menu Správa Zařízení Přidat a klikněte na Nastavit výchozí heslo uživatelské jméno a přidejte příslušné informace. Zobrazí se dialogové okno s uživatelskými jmény a heslem (zkuste zadat všechna kombinace uživatelů a hesla, která se mají přidat do zařízení) Ruční ověřovací hardware 8/51

9 Přidání IP adresy Hlavní menu Zařízení Přidat Zadejte název IP nebo domény, číslo portu, uživatelské jméno, heslo a počet kanálů pro výběr typu nového ovladače Přidání hardwarových sériových čísel Vstupní zařízení SN kód pro přidání P2P zařízení. Dokončení ručně přidaného zařízení, software může přidat až 64 kanálů. 9/51

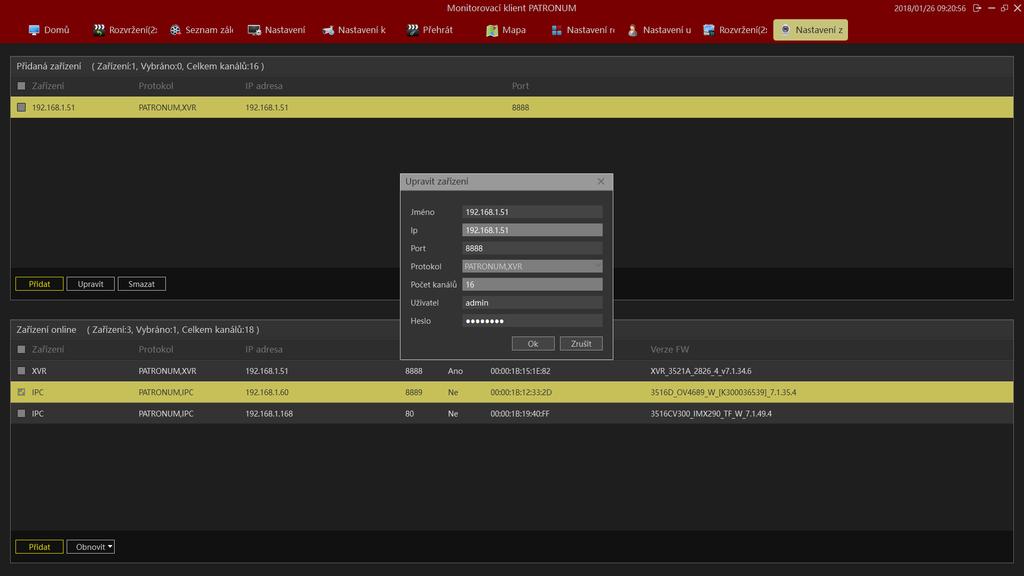

10 Upravení vlastností zařízení Hlavní menu zařízení Vlastnosti zařízení lze ovládat přímo na rozhraní správy zařízení, vyberte položku zařízení, které je třeba ovládat, a klepněte na tlačítko Upravit Zobrazí se dialogové okno Vlastnosti zařízení. Zde můžete změnit název zařízení, číslo portu zařízení, počet zařízení, uživatelské jméno přihlašovacího zařízení a přihlašovací heslo Odstranění zařízení Hlavní menu Správa Zařízení Najděte zařízení, které je třeba odstranit a klikněte na tlačítko Smazat. Ostatní informace spojené se změněným zařízením budou také automaticky odstraněny. 10/51

11 2.1.3 Konfigurace ukládání Hlavní menu Správa Úložiště Zobrazuje informace o nastavení ukládání pro všechna zařízení. Kliknutím vlevo zobrazíte všechny kanály, kanály zařízení nebo informace o kanálech. Tato informace je zobrazena na obrázku níže. 11/51

12 Můžete také vyhledat zadané zařízení ručně, klepněte na tlačítko Konfigurace úložiště, typ streamu, retenční čas Hlavní menu Správa - Úložiště Klepnutím na požadované zařízení nastavíte čas, video stream a cestu k videu. 12/51

13 Když se informace o kanálu změní, zobrazí se tlačítko pro uložení. Můžete zvolit, zda chcete kanál změnit nebo zrušit Konfigurace typu záznamu, časové změny Hlavní menu Správa Úložiště Podle požadavku lze vybrat různé typy spouštěčů videa a po výběru typu videa je možné zvolit příslušný typ plánu. Můžete vybrat výchozí typ plánu nebo si můžete přizpůsobit informace o časovém plánu podle skutečných požadavků. Kliknutím na požadovanou položku (Nahrávání, doba ukládání, kvalita záznamu) se zobrazí rozbalovací nabídka. 13/51

14 Konfigurace plánovaných atributů Kliknutím na tlačítko Upravit vstoupíte do obrazovky konfigurace plánu a klepnutím na rozbalovací nabídku vyberte novou možnost. Stránka pro plánování může ručně přetáhnout informace o čase nastavení nebo informace o plánovaném čase lze nastavit zadáním časového bodu. Při přetažení časové osy klikněte pravým tlačítkem myši na vymazání času a nastavení data. Kliknutím na tl. OK dokončete nastavení programu videa. 14/51

15 Šablona pro konfiguraci Pokud potřebujete změnit velký počet informací o konfiguraci kanálu, nejprve nakonfigurujte šablonu a poté ji aplikujte na daný kanál. Hlavní menu Správa Úložiště Jak je ukázáno níže: 1> Upravte šablonu, dle potřeby 2> Vyberte zařízení, na které chcete aplikovat šablonu 3> klikněte na tl. Použít vzor Správa uživatelů Můžete přidat, smazat a upravovat uživatele v Hlavní menu Správa Uživatel 15/51

16 Upravit informace o uživateli Hlavní menu Správa Uživatel Klikněte na tlačítko Přidat uživatele zobrazí se dialogové okno "přidat uživatele". 16/51

17 Položka Funkce Typ uživatele Jméno uživatele Heslo Heslo (opakování) Uživatelský přístup Uživatelský typ uživatele je rozdělen na správce a operátory. Různé typy uživatelů mají různá oprávnění. Nastavte přihlašovací jméno pro tohoto uživatele Nastavte heslo uživatele Vložte heslo uživatele znovu Současná oprávnění uživatele. Současné informace o oprávnění kamery týkající se uživatelů. Nakonfigurujte "typ uživatele", "uživatelské jméno", "heslo", "potvrďte heslo" a příslušné informace o oprávnění. Kliknutím na uložit" přidáte uživatele. Úvodní informace: Superadministrátoři mají nejvyšší oprávnění a pouze jedno, ale pouze při prvním spuštění systému. Super uživatel může přidat uživatele typu správce a uživatele typu operátora. Správce může přidat pouze typy operátorů. Povolení přístupu uživatele není větší než oprávnění rodičovského uživatele Upravit informace o uživateli Hlavní menu Správa Uživatel Změna informací o uživateli. Tento uživatelský účet a účet s nižším oprávněním, než tento účet můžete spravovat. Zvolte řádek uživatele, který chcete upravit, a klikněte na tlačítko Upravit uživatele. 17/51

18 Můžete změnit uživatele v dialogovém okně, které se objeví. Informace v červených a žlutých polích lze změnit, pokud má uživatel nižší přístupový účet, ale operační účet není ve žlutém poli pro přihlašovací účet. 18/51

19 Odstranění uživatele Hlavní menu Správa Uživatel Když klepnete na uživatele, který se nepřihlásil, stává se funkčním. Na tlačítku odstranění uživatele se objeví dialogové okno "potvrzení odstranění uživatele". Potvrďte, že uživatel bude smazán. Vysvětlení: Uživatelský seznam zobrazí uživatele a uživatele s nižším oprávněním na základě oprávnění uživatele. Uživatelé mohou smazat pouze uživatele s nižšími uživatelskými právy než uživatelé, kteří se přihlásí Nastavení parametrů systému Hlavní menu Správa Nastavení Parametry systému zahrnují některé základní konfigurace přihlašovacích informací, výběr jazyka systému, výběr umístění úložiště a pokročilou správu služeb a konfiguraci importu a exportu Nastavení základních parametrů Hlavní menu Správa Nastavení Základní parametry jsou uvedeny v červené části níže. 19/51

20 Možnosti přihlášení: Moduly pro přihlášení a přihlašovací rozhraní jsou konzistentní. Uživatelé si mohou nastavit vlastní požadavky na zapamatování si hesla a automatické přihlášení, nebo zajistit bezpečnost systému. Možnost jazyků: Možnosti jazyků podporují vícejazyčný přepínač, přepnutí do jazyka bude nutné restartovat software VMS Lite. 20/51

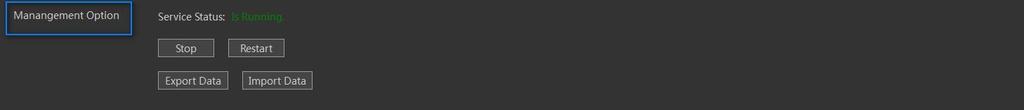

21 Možnost správy: Automatické přepnutí streamu kódu automaticky přepne na hlavní kódový tok, když je okno maximalizováno Nastavení Možnosti administrace Mezi možnosti správy patří nastavení služby VMS Lite_ Server a import exportního klienta Nastavení servisního stavu Kontrola programu VMS Lite_Server. Stav VMS Lite Server lze ovládat. Až po uložení stavu videa může stav zařízení fungovat normálně. 21/51

22 Import konfigurace klienta Hlavní menu Správa Nastavení Nastavení Lze nastavit konfigurace klienta, lze exportovat pro konfiguraci klienta. Výkon generování konfigurace. Uložení souboru SQL. Import bude nakonfigurován pomocí import.sql souboru. Krok 1: klikněte na tl. Krok 2: vyberte ANO Krok 3: V dialogovém okně konfigurace importu vyberte požadovaný konfigurační soubor. Krok 4: Po úspěšné konfiguraci restartujte klienta Nastavení zobrazení Hlavní menu Nastavení rozvržení Role zobrazení je, že můžete předem upravit rozložení obsahu a zobrazit pohledy, rychle přepnout oblasti videa. Budou uloženy do platformy VMS pro pozdější použití. 22/51

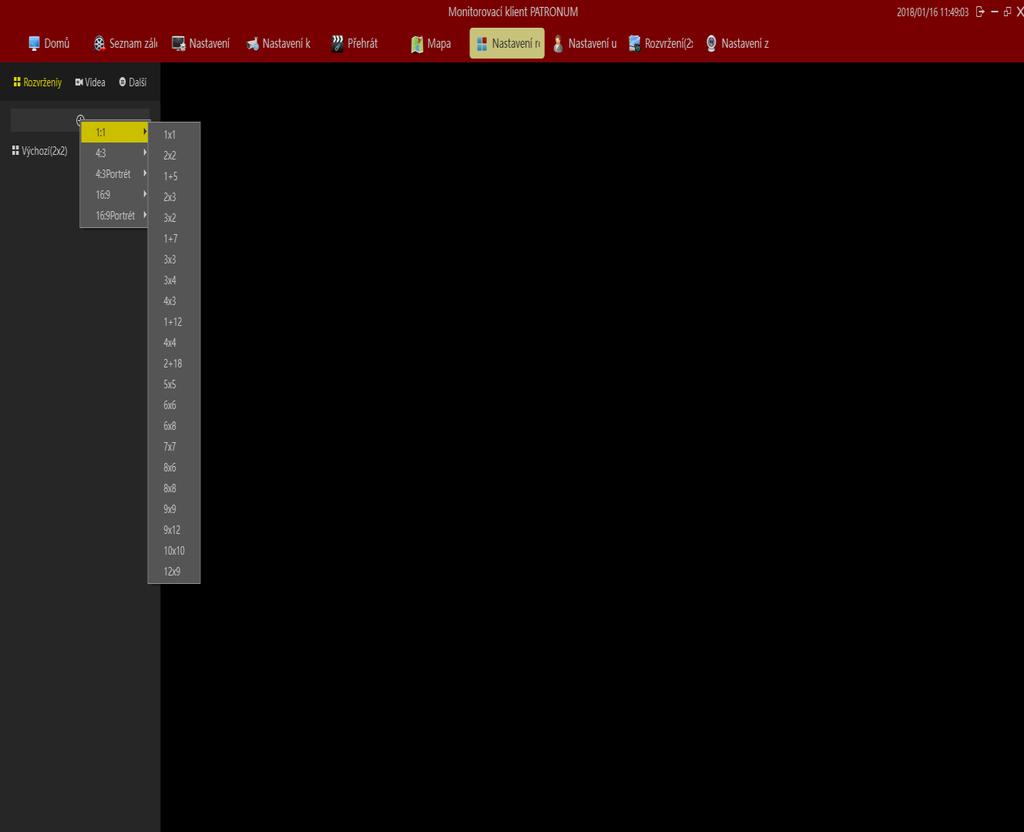

23 Nový náhled Hlavní menu Správa Nastavení rozvržení Klepnutím na tlačítko Přidat vyberte požadovaný typ rozvržení zobrazení 23/51

24 Náhled editoru obsahu K dispozici jsou čtyři typy zobrazení obsahu, 1 video 2 Obrázek, 3.HTML strana 4 video Vyberte náhled pro úpravu. Tlačítkem VIDEO vyberete zařízení, kliknutím levého tlačítka myši přetáhněte video do cílového okna pro dokončení videa, které chcete přidat. Tlačítko DALŠÍ V LEVÉM HORNÍM ROHU OBRAZOVKY Nastavíte kliknutím levého tlačítka myší a tažením do požadovaného okna vyberte stránku HTML Přesuňte na určené okno Zadejte webovou adresu 24/51

25 Okno nastavení obrázku a Přidat obrázek Vyberte "Obrázek" Přetáhněte na určené okno, zobrazí se dialogové okno pro výběr obrázku Vyberte snímek Vyberte "Přepínání obrazu" v levém menu Nastavení zobrazení Klikněte levým tlačítkem myši a přetáhněte na určené okno 25/51

26 Vyberte požadované zařízení pro zobrazení okna Nastavte čas pro zobrazení okna videa Nastavte typ streamu videa Změna názvu náhledu Hlavní menu Správa nastavení rozvržení. V levém menu tlačítko Rozvržení Dvojklikem přejdete do režimu úprav a můžete upravit název pohledu. 26/51

27 Smazání zobrazení Hlavní menu Správa Nastavení rozvržení Rozvržení Kliknutím pravým tlačítkem na požadovaný náhled lze smazat zobrazení Nastavení náhledu Hlavní menu Správa Nastavení rozvržení Další Přepínání obrazu vyberte možnost povolení přepínání nastavte interval dotazování Nastavte prohledávání videa 27/51

28 2.2 Provozní funkce a popis Po dokončení konfigurace VMS Lite můžete použít náhled VMS Lite, přehrávání, elektronickou mapu a další funkce Živý náhled 28/51

29 Funkce živého náhledu Hlavní menu - Živě Velikost obrázku 1 Rozvržení obrázku se zobrazí v reálném měřítku. 2 Velikost obrázku 3 rozvržení oken 4 snímek videa 5 vše zakázat 6 nastavení PTZ 7 rozvržení videa na celou obrazovku Zobrazení: Vyberte typ okna pro zobrazení rozložení Snapshot: snímek aktuálního okna. Zavření aktuální kamery Ovládání PTZ (pouze povolená zařízení, která podporují řízení PTZ, jsou účinné). Celá obrazovka: Zobrazení na celou obrazovku Zobrazení videa Hlavní menu Hlavní Živě Rozvržení Uživatel může nastavit rozvržení, aby rychle přepínalo náhled videa. 29/51

30 Výběr videonáhledu kamery Hlavní menu Hlavní Živě Video 30/51

31 Ovládání PTZ Vyberte požadované okno videa pro nastavení PTZ. 1> Ovládání směru, otočení podpory v 8 směrech 2> Funkce zoomu 3> funkce zúžení 4> Velké zaostření 5> přiblížení 6> Clona zavřená 7> otevřít clonu 8> rychlost Funkce panelu nástrojů okna a. nastavení aktuálního okna a otevření videa b. Snímání obrazu C. Místní nahrávání d. zpětná vazba E. zvuk. F. Přepínání G. Rybí oko 31/51

32 h. digitální zoom Režim celé obrazovky Dvojklikem levým tlačítkem myši na požadované video zobrazíte celou obrazovku, opětovným kvojklikem pravým tlačítkem myši na obrazovku ukončíte režim celé obrazovky. 32/51

33 2.2.2 Přehrávání Přehrávání je rozděleno na platformu přehrávání videa a zařízení pro přehrávání videa. V rámci přehrávání platformy VMS lze v případě konfigurace serveru přehrávat zařízení pouze v případě, že je video zařízení přehráváno Rozhraní přehrávání Hlavní menu Hlavní Místní přehrávání Rozvržení 33/51

34 Šedá lišta s ikonami 1. Nastavení velikosti oken 2. Rozvržení počtu oken 3. Snímek videa 4. Export videa 5. Režim celé obrazovky Přehrávání videa na platformě Přepnutí přehrávání videa Přehrávání upraveného videa pomocí rychlého přepínání videa Výběr videokamery Hlavní menu-živě Vyberte požadovanou kameru a myší ji přetáhněte do požadovaného okna. 34/51

35 Vyhledávání videa Vstupte do přehrávacího rozhraní nebo do rozhraní přehrávání, zobrazí se automaticky, prohledá v okně videa a zobrazí se na časové ose. Časová osa: 1> v časové ose se zobrazuje aktuální video 2> V následující časové ose zobrazuje aktuální zobrazení všech videokamer a časové osy Přehrávání videa Synchronní přehrávání Hlavní menu-místní přehrávání Klepnutím na tlačítko přehrávání spustíte přehrávání videa, režim přehrávání pro zobrazení současného přehrávání, pohled v okně přehraje video současně. 35/51

36 Synchronní funkce přehrávání Popis panelu nástrojů: Oblast přehrávání: Můžete vybrat rozsah přehrávání v tomto smyčkovém přehrávání. 1 vícenásobné přehrávání: rychlé přepnutí 3> Přehrávání více úprav. 4> Rychlé vyhledávání videa. 5> Zahájení / pozastavení přehrávání. 6> přehrávání jednotlivých snímků. 7> Aktuální okno prvního segmentu videa. 8> Aktuální okno deseti předcházejícího segmentů videa. 9> Aktuální okno dalšího segmentu videa 10> Aktuální okno konečného segmentu videa 11> Rozsah zobrazení časové osy Nezávislé přehrávání Hlavní menu Místní přehrávání Pokud potřebujete pouze okno přehrávání videa, můžete použít samostatné přehrávání. Okno Nezávislé video přehrávání nebude synchronizováno s ovládacím panelem nástrojů pro přehrávání. Nezávislé okno přehrávání v panelu nástrojů okna, klikněte na tlačítko pro nezávislé přehrávání a přehrávejte jednotlivě. 36/51

37 Přehrávání smyčky Hlavní menu Místní přehrávání Můžete určit časový rozsah pro přehrávání videa s plynulou smyčkou Exportní video platforma Hlavní menu vzdálené přehrávání Video server můžete exportovat na požádání. Náhled můžete exportovat v okně záznamu videa, video lze také exportovat z náhledu všech oken videa. Video exportováno pro použití: Vyberte časový rozsah, který chcete exportovat. 37/51

38 Vyberte okno videa (viz červená šipka na obrázku níže) Na časové ose tažením vyberte úsek videa, který chcete exportovat 38/51

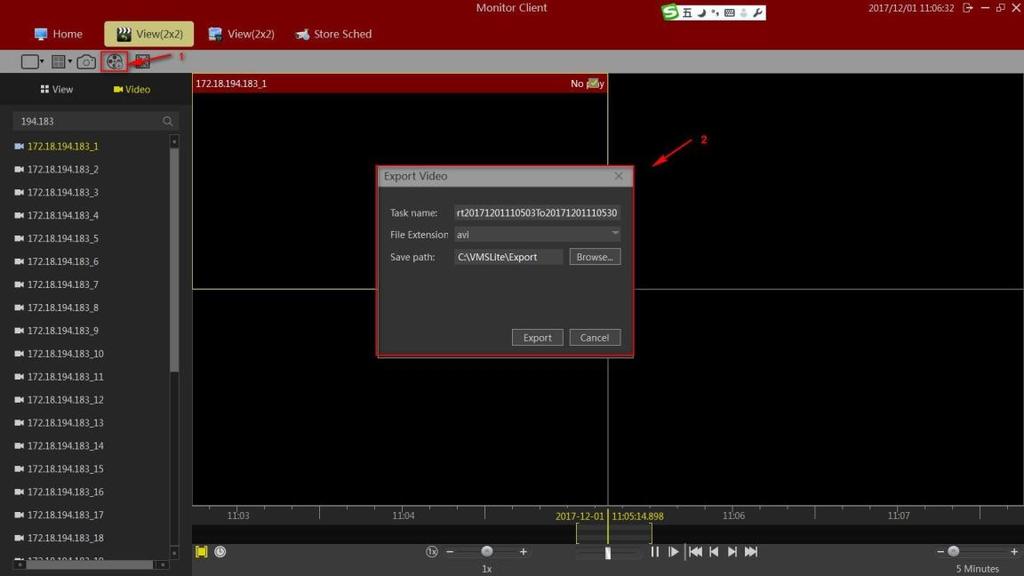

39 Klepněte na tlačítko Exportovat (v šedé liště, viz červené označení na obr.) Vyberte název a umístění exportovaného produktu Po dokončení exportu v režimech správy v exportním seznamu zobrazíte podrobnosti 39/51

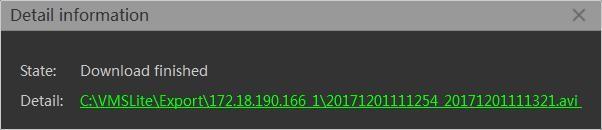

40 Klepnutím na tlačítko Dokončit přejdete na místo exportu videa. 1) Klikněte na tlačítko "dokončit" a tlačítko se změní na tlačítko "podrobnosti". 2) Klepnutím na tlačítko "Podrobnosti" zobrazíte podrobnosti o videu Kliknutím na zelený obsah pod detailem vyhledáte umístění videa Přehrávání zařízení Hlavní menu Vzdálené přehrávání Klepnutím na tlačítko (viz červená šipka na obrázku níže) v políčku s lupou najděte zařízení, pro vstup do rozhraní přehrávání videa zařízení. 40/51

41 1) Vyberte kanál, který chcete přehrát v seznamu zařízení a přetáhněte okno přehrávání (5) 2) vyberte datum, které chcete přehrát 3) Vyberte typ záznamu 4) Vyhledávání videa 5) Okno přehrávání 6) Plán nahrávání 7) Vyberte synchronní řízení přehrávání videa 8) Ovládání rychlosti přehrávání videa 9) Ovládání přehrávání záznamu 10) Zobrazit kontrolu Výběr přehrávání videokamery Hlavní menu Vzdálené přehrávání Vyberte videokameru pro přehrávání a přetažením myši ji vložte do požadovaného okna. 41/51

42 Hledání videa Po přetažení zobrazení kamery se automaticky vyhledají všechna okna v zobrazení, čímž se nastaví datum záznamu a zobrazí se na časové ose. 42/51

43 Přehrávání videa Hlavní menu-vzdálené přehrávání Klepnutím na tlačítko přehrávání (v časové ose, viz červené označení na obr.) spustíte přehrávání videa aktuálně vybraného okna. Popis funkce přehrávání 1> Ovládání synchronizace: Pokud je vybráno, ovládání přehrávání platí pro všechna okna 2> Rychlost přehrávání: Upravíte rychlost přehrávání videa 3> Ovládání přehrávání: přehrávání spuštění videa, pozastavení, zastavení, přehrávání jednotlivých snímků, přehrávání videa prvního segmentu, přehrávání videa, přehrávání videa z posledního odstavce 4> Možnosti zobrazení: volba zobrazení jednoho okna, 4 a 16 zobrazení okna 5> Upravit zobrazení časové osy: zobrazení 16ti oken 43/51

44 Záznamové zařízení Hlavní menu Místní přehrávání Přehrát (horní lišta) 1> Klikněte na "Seznam souborů" (viz červený rámeček) 2> Vyberte možnost Exportovat video (tlačítko v šedé liště) 3> Vyberte video soubor, který chcete exportovat 4> Klepněte na tlačítko Exportovat Elektronická mapa V hlavním rozhraní vyberte "Emapa" a přejděte na rozhraní pro elektronickou mapu. 44/51

45 Editace elektronické mapy Klikněte na tl. Zobrazí se rozhraní pro elektronickou mapu 45/51

46 Funkce rozhraní pro editaci map 1> Odstranění elektronické mapy 2> Odstranění prvků na elektronické mapě 3> Přidání prvků, včetně kamer a dalších položek (požadavek) 5> atributy mapy nebo prvků Úprava elektronické mapy Kliknutím vyberte vlastní mapu. Při výběru přizpůsobené mapy se v nové vlastní mapě zobrazí dialogové okno "přidat vlastní mapu", vyplňte název a vyberte zdroj obrázku a klikněte na "ok" pro dokončení přidání vlastní mapy. 46/51

47 Přidání prvků kamery Klepnutím na tlačítko přidat prvek [kameru] přetáhněte požadovanou kameru na místo mapy. Klepnutím na tlačítko uložit přidáte mapu. Velikost mapy lze upravit posunutím myši. 47/51

48 Přidání dalších prvků Klepnutím na položku Další. Přejděte na mapu a potom klikněte na tlačítko Uložit. Pokud je třeba upravit jiné prvky, můžete je upravit přímo na mapě Náhled elektronické mapy Klepněte na tlačítko Dojde k přepnutí na rozhraní elektronického náhledu mapy. 48/51

49 Dvojklikem se zobrazí obraz sledovaného monitorovacího místa v reálném čase Exportní seznam Viz video z informací o exportním seznamu. Kliknutím na tlačítko "dokončit" se dostanete k "Podrobné informace". Klikněte na odpovídající umístění souboru videa v seznamu a klikněte na cestu videa. 49/51

50 3 Odhlášení 1> Ukončit systém (viz červená šipka na obr.) 2> Odhlásit se ze systému (viz červená šipka na obr.) 50/51

51 51/51
