1 elektrické vytápění ÚVOD 29 AKUMULAČNÍ KAMNA 33 TOPNÉ VENTILÁTORY 39 PŘÍMOTOPNÉ PŘÍSTROJE 40 NÁSTĚNNÉ INFRAZÁŘIČE 48 KRÁTKOVLNNÉ INFRAZÁŘIČE elektrické vytápění

2 30 elektrické vytápění DYNAMICKÁ AKUMULAČNÍ KAMNA STANDARDNÍ A PLOCHÉ ŘADY dynamická akumulační kamna STandardní a PlochÉ řady oblast použití akumulační kamna pro komfortní a hospodárné vytápění obytných a kancelářských místností nabíjení kamen probíhá během výhodného nízkého tarifu. Při poklesu teploty v místnosti pod požadovanou hodnotu je pomocí ventilátoru předáváno IP 25teplo do místnosti. Část naakumulovaného tepla je samovolně předávána povrchem přístroje. vybavení IP 25 elegantní nadčasový design, bílá barva RAL 9010 rozvodný made systém in vzduchu Silent-Air-Flow pro velmi tiché IP 25 a rovnoměrné předávání tepla zdravotně a ekologicky nezávadný materiál tepelné izolace na bázi břidlicové slídy. Mezistěna z vysoce kvalitního materiálu Microtherm. - velmi kvalitní keramická vyzdívka s vynikající akumulací tepla - vstupní protiprachové sítko s možností snadného čištění - možnost vestavby přímotopného tělesa a prostorového termostatu Montáž rychlá montáž díky sériově vestavěným a zapojeným ocelovým topným tělesům velká rozvodná skříňka s výkyvnou svorkovnicí různé možnosti instalace pomocí zvláštního příslušenství (konzole) dimenzování Předběžný odhad vhodných akumulačních kamen k dané obytné místnosti stanovíme dle empirického vztahu: 0,5 x Vm =< Ea (kwh) *. Dle vypočítané hodnoty potřebné nabíjené energie se přiřadí kamna s nejbližším vyšším parametrem z tabulky. * Platí pro průměrné vstupní parametry: Tn = 8 hod. doba nabíjení Tv = 14 hod. doba vybíjení (nejvyšší tabulková hodnota - vztaženo na obývací pokoj, dětský pokoj) Qmj = 35 W /m 3 jednotková tepelná ztráta - průměrně tepelně izolovaná budova Ea (kwh) jmenovité nabití akumulačních kamen, produktová konstanta dle velikosti kamen Vm (m 3 ) objem vytápěné místnosti Příklad Pro místnost o objemu 50 m 3 je možno vypočítat: 0,5 x 50 m 3 = 25 kwh. Z tabulek můžeme vybrat standardní kamna WSP 4010 nebo závěsná kamna WSP 3610F. Možnosti připojení pomocí můstků na připojovací svorkovnici může být připojovací výkon, který je sériově zapojen na 100% redukován na 3 výkonové stupně připojovací výkon tak může být přizpůsoben délce nabíjení určené rozvodnými závody

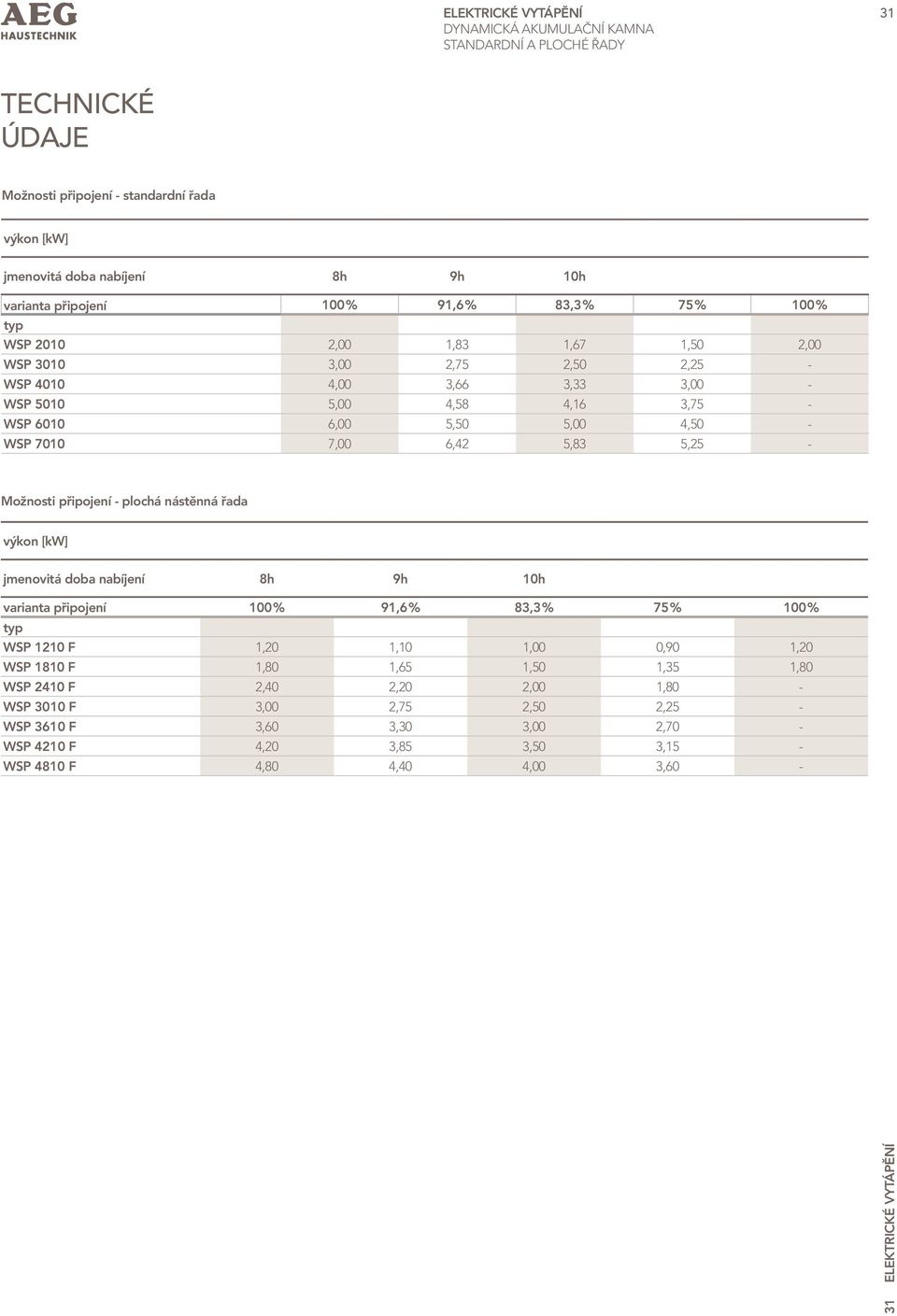

3 elektrické vytápění DYNAMICKÁ AKUMULAČNÍ KAMNA STANDARDNÍ A PLOCHÉ ŘADY 31 TechnIckÉ ÚdaJe Možnosti připojení - standardní řada výkon [kw] jmenovitá doba nabíjení 8h 9h 10h varianta připojení 100 % 91,6 % 83,3 % 75 % 100 % typ WSP ,00 1,83 1,67 1,50 2,00 WSP ,00 2,75 2,50 2,25 - WSP ,00 3,66 3,33 3,00 - WSP ,00 4,58 4,16 3,75 - WSP ,00 5,50 5,00 4,50 - WSP ,00 6,42 5,83 5,25 - Možnosti připojení - plochá nástěnná řada výkon [kw] jmenovitá doba nabíjení 8h 9h 10h varianta připojení 100 % 91,6 % 83,3 % 75 % 100 % typ WSP 1210 F 1,20 1,10 1,00 0,90 1,20 WSP 1810 F 1,80 1,65 1,50 1,35 1,80 WSP 2410 F 2,40 2,20 2,00 1,80 - WSP 3010 F 3,00 2,75 2,50 2,25 - WSP 3610 F 3,60 3,30 3,00 2,70 - WSP 4210 F 4,20 3,85 3,50 3,15 - WSP 4810 F 4,80 4,40 4,00 3,60-31 elektrické vytápění

4 32 elektrické vytápění DYNAMICKÁ AKUMULAČNÍ KAMNA STANDARDNÍ A PLOCHÉ ŘADY TechnIckÉ ÚdaJe typ WSP 2010 WSP 3010 WSP 4010 WSP 5010 WSP 6010 WSP 7010 el. napětí 3/N/PE~400 n. [V] 3/N/PE~ Hz 3/N/PE~ Hz 3/N/PE~ Hz 3/N/PE~ Hz 3/N/PE~ Hz 1/N/PE~ Hz příkon [kw] 2,0 3,0 4,0 5,0 6,0 7,0 jmenovité nabití [kwh] 16,0 24,0 32,0 40,0 48,0 56,0 max. nabití Ph [kwh] 17,0 25,5 35,0 42,0 51,0 61,5 systém regulace nabíjení termomechanický regulátor nabíjení termomechanický regulátor nabíjení termomechanický regulátor nabíjení termomechanický regulátor nabíjení termomechanický regulátor nabíjení termomechanický regulátor nabíjení řídící odpor [KOhm] 3,4 3,4 3,4 3,4 3,4 3,4 přídavné přímotopné těleso příkon [kw] 0,35/0,5 0,5/0,8 0,8/1,0 1,0/1,2 1,2/1,5 1,5/1,7 hmotnost vč. vyzdívky [kg] vyzdívka počet balení (cihel) 6 (12) 9 (18) 12 (24) 15 (30) 18 (36) 21 (42) hmotnost [kg] el. napětí typ WSP 1210 F WSP 1810 F WSP 2410 F WSP 3010 F WSP 3610 F [V] 3/N/PE~400 n. 1/N/PE~ Hz 3/N/PE~400 n. 1/N/PE~ Hz 3/N/PE~ Hz 3/N/PE~ Hz 3/N/PE~ Hz příkon [kw] 1,2 1,8 2,4 3,0 3,6 jmenovité nabití [kwh] 9,6 14,4 19,2 24,0 28,8 max. nabití Ph [kwh] 10,8 16,2 20,7 25,9 31,3 systém regulace nabíjení elektronický elektronický elektronický elektronický elektronický řídící odpor [KOhm] přídavné přímotopné těleso příkon [kw] 0,35 0,5 0,8 1,0 1,2 hmotnost vč. vyzdívky [kg] 73, , vyzdívka počet balení (cihel) 6 (12) 9 (18) 12 (24) 15 (30) 18 (36) hmotnost [kg] typ WSP 4210 F WSP 4810 F el. napětí [V] 3/N/PE~ Hz 3/N/PE~ Hz příkon [kw] 4,2 4,8 jmenovité nabití [kwh] 33,6 38,4 max. nabití Ph [kwh] 38,8 43,8 systém regulace nabíjení elektronický elektronický řídící odpor [KOhm] - - přídavné přímotopné těleso příkon [kw] 1,5 1,7 hmotnost vč. vyzdívky [kg] 232,5 264,5 vyzdívka počet balení (cihel) 21 (42) 24 (48) hmotnost [kg]

5 elektrické vytápění DYNAMICKÁ AKUMULAČNÍ KAMNA STANDARDNÍ ŘADY 33 akumulační kamna STandardní řady dynamická akumulační kamna standardní řady pro univerzální použití v obytných i kancelářských prostorách s termomechanickým regulátorem široké výkonové spektrum 2-7 kw možnost instalace na podlahu nebo nad podlahu (pomocí zvláštního příslušenství) typ výkon (kw) 1 ks ean obj. číslo cena WSP rozměry v mm rozměry [mm] WSP 2010 WSP 3010 WSP 4010 WSP 5010 WSP 6010 WSP 7010 šířka B výška hloubka Ø 9mm odstup od stěny B odstup od stěny odstup od stěny odstup od stěny odstup od stěny odstup od stěny odstup X elektrické vytápění WSP ,0 (1,83/ 1,67/1,50) skříň vyzdívka WSP ,0 (2,75/ 2,50/2,25) skříň vyzdívka WSP ,0 (3,66/ 3,33/3,00) skříň vyzdívka WSP ,0 (4,58/ 4,17/3,75) skříň vyzdívka WSP ,0 (5,50/ 5,00/4,50) skříň vyzdívka WSP ,0 (6,42/ 5,83/5,25) skříň vyzdívka ) Zvolený výkon je závislý na stanovené tepelné ztrátě a hlavní a vedlejší době nabíjení poskytnuté rozvodnými závody. Výkon kamen je možno redukovat přesvorkováním.

6 34 elektrické vytápění DYNAMICKÁ AKUMULAČNÍ KAMNA PLOCHÉ ŘADY akumulační kamna nástěnné PlochÉ řady WSP 2410 F B dynamická akumulační kamna v obzvlášť plochém provedení, s hloubkou 21,8 cm vč. odstupu od stěny zejména vhodné pro prostory s malým místem pro instalaci kamen univerzální elektronický regulátor nabíjení pro stejnosměrný i střídavý řídící signál výkonové spektrum 1,2-4,8 kw možnost instalace na podlahu, na stěnu (konzole součástí dodávky) pro nástěnnou montáž kamen WSP 4210F a WSP 4810F nutné podpěrné konzole SK 10 nebo nad podlahu (pomocí zvláštního příslušenství) Entladung Ladung 89 Ø 9 mm rozměry v mm X 89 rozměry [mm] WSP 1210 F WSP 1810 F WSP 2410 F WSP 3010 F šířka B výška hloubka odstup od stěny odstup od stěny odstup od stěny odstup od stěny odstup X rozměry WSP 3610 F WSP 4210 F WSP 4810 F šířka B výška hloubka odstup od stěny odstup od stěny odstup od stěny odstup X typ výkon (kw) 1 ks ean obj. číslo cena WSP 1210 F 1,2 (1,10/1,00/0,90) skříň vyzdívka WSP 1810 F 1,8 (1,65/1,50/1,35) skříň vyzdívka WSP 2410 F 2,4 (2,20/2,00/1,80) skříň vyzdívka WSP 3010 F 3,0 (2,75/2,50/2,25) skříň vyzdívka WSP 3610 F 3,6 (3,30/3,00/2,70) skříň vyzdívka WSP 4210 F 4,2 (3,85/3,50/3,15) skříň vyzdívka WSP 4810 F 4,8 (4,40/4,00/3,60) skříň vyzdívka ) Zvolený výkon je závislý na stanovené tepelné ztrátě a hlavní a vedlejší době nabíjení poskytnuté rozvodnými závody. Výkon kamen je možno redukovat přesvorkováním.

7 elektrické vytápění PŘÍSLUŠENSTVÍ PRO KAMNA WSP STANDARDNÍ A PLOCHÉ ŘADY 35 PříSlUŠenSTví Pro kamna WSP STandardní a PlochÉ řady PříMoToPnÉ TĚleSo přímotopné těleso pro vestavbu na blok ventilátoru kamen umožňuje přídavné vytápění při zvýšené potřebě tepla mimo nízký tarif 2 příložné termostaty vypínač VYP/ZAP pro vestavbu do ovládacího panelu kamen sada obsahuje upevňovací a elektroinstalační materiál možnost instalace do kamen od data výroby říjen 2005 typ výkon (kw) pro WSP ean obj.číslo cena ZH ,35 WSP 2010, 1210 F ZH ,5 WSP ZH ,5 WSP 3010, 1810 F ZH ,8 WSP ZH ,8 WSP 4010, 2410 F ZH WSP ZH WSP 5010, 3010 F, 3510 N ZH ,2 WSP ZH ,2 WSP 3610 F ZH ,2 WSP ZH ,5 WSP ZH ,5 WSP 7010, 5010 N ZH ,7 WSP ZH 1015 F 1,5 WSP 4210 F ZH ,7 WSP 4810 F elektrické vytápění

8 36 elektrické vytápění PŘÍSLUŠENSTVÍ PRO KAMNA WSP STANDARDNÍ A PLOCHÉ ŘADY vestavný elektronický 2-bodový ProSTorový TerMoSTaT elektronický 2-bodový prostorový termostat pro vestavbu do spínacího prostoru kamen komfortní provoz kamen díky malé spínací diferenci +-4 K díky nastavování požadované teploty v místnosti přímo na kamnech odpadají náklady spojené s montáží nástěnného prostorového termostatu vypínač VYP/ZAP a ovládací knoflík termostatu pro vestavbu do ovládacího panelu kamen noční útlum cca. 4 C RTi 102 E typ pro WSP ean obj. číslo cena RTi 102 E WSP 1210 F - WSP 4810 F vestavný MechanIcký 2-bodový ProSTorový TerMoSTaT mechanický 2-bodový prostorový termostat pro vestavbu do spínacího prostoru kamen termická zpětná vazba s malou spínací diferencí díky nastavování požadované teploty v místnosti přímo na kamnech odpadají náklady spojené s montáží nástěnného prostorového termostatu vypínač VYP/ZAP a ovládací knoflík termostatu pro vestavbu do ovládacího panelu kamen RTi 100 M typ pro WSP ean obj. číslo cena RTi 100 M WSP 2010 až WSP PodlahovÉ konzole 2 ks podlahové konzole pro umístění kamen nad podlahou (100 mm) možnost nastavení sklonu a tím vyrovnání nerovností podlahy typ pro WSP ean obj. číslo cena BK 10 BK 10 WSP 2010 až WSP BK 11 WSP 1210 F až WSP 4810 F PodPĚrnÉ konzole 2 ks podpěrné konzole pro umístění kamen nad podlahou (100 mm) při nedostatečné nosnosti stěny (v kombinaci s nástěnnými konzolemi u kamen WSP..F) pro nástěnnou montáž kamen WSP 4210F a WSP 4810F nutné typ pro WSP ean obj. číslo cena SK 10 SK 10 WSP 1210 F až WSP 4810 F

9 elektrické vytápění REGULÁTORY NABÍJENÍ ELFAMATIC 37 regulátory nabíjení elfamatic oblast použití centrální plně elektronické řízení nabíjení akumulačních IP 25kamen v závislosti na venkovní teplotě vybavení přístroj ELFAMATIC V 3000 je vybaven IP 25 čidlem venkovní teploty Montáž řídící jednotka nabíjení se instaluje na nejchladnější místo, tzn. do nejspodnější montážní řady rozvaděče. Z obou stran je třeba dodržet odstup jedné dílčí jednotky. IP 25 regulace nabíjení elfamatic v 3000 centrální plně elektronické řízení nabíjení s dopředným řízením určeno pro montáž do rozvaděče (šířka 3 jednotky) řízení až 15 kamen WSP nebo až 100 kamen WSP F typ pro WSP ean obj. číslo cena ELFAMATIC V 3000 ELFAMATIC V 3000 centrální řídící přístroj ELFAMATIC G 3000 SkUPInový řídící PříSTroJ elfamatic G 3000 skupinový řídící přístroj nabíjení pro více kamen např. byt určeno pro montáž do rozvaděče (šířka 3 jednotky) typ pro WSP ean obj. číslo cena ELFAMATIC G 3000 skupinový řídící přístroj elektrické vytápění

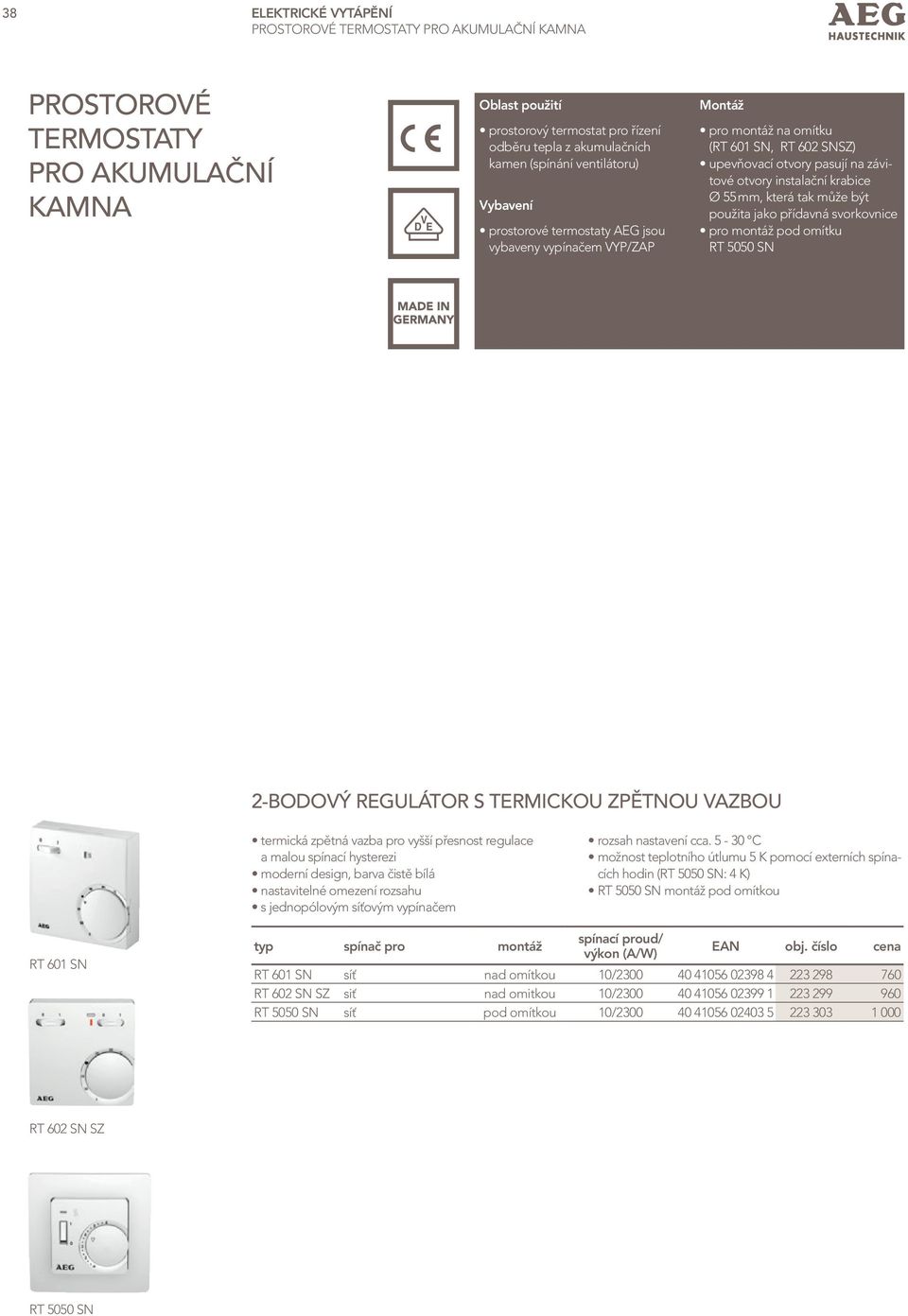

10 38 elektrické vytápění PROSTOROVÉ TERMOSTATY PRO AKUMULAČNÍ KAMNA ProSTorovÉ TerMoSTaTY Pro akumulační kamna oblast použití prostorový termostat pro řízení odběru tepla z akumulačních kamen (spínání ventilátoru) IP 25 vybavení prostorové termostaty AEG jsou vybaveny IP vypínačem 25 VYP/ZAP Montáž pro montáž na omítku (RT 601 SN, RT 602 SNSZ) upevňovací otvory pasují na závitové otvory instalační krabice Ø 55 mm, která tak může být použita jako přídavná svorkovnice pro montáž pod omítku RT 5050 SN 2-bodový regulátor S TerMIckoU ZPĚTnoU vazbou termická zpětná vazba pro vyšší přesnost regulace a malou spínací hysterezi moderní design, barva čistě bílá nastavitelné omezení rozsahu s jednopólovým síťovým vypínačem rozsah nastavení cca C možnost teplotního útlumu 5 K pomocí externích spínacích hodin (RT 5050 SN: 4 K) RT 5050 SN montáž pod omítkou RT 601 SN typ spínač pro montáž spínací proud/ výkon (a/w) ean obj. číslo cena RT 601 SN síť nad omítkou 10/ RT 602 SN SZ siť nad omitkou 10/ RT 5050 SN síť pod omítkou 10/ RT 602 SN SZ RT 5050 SN

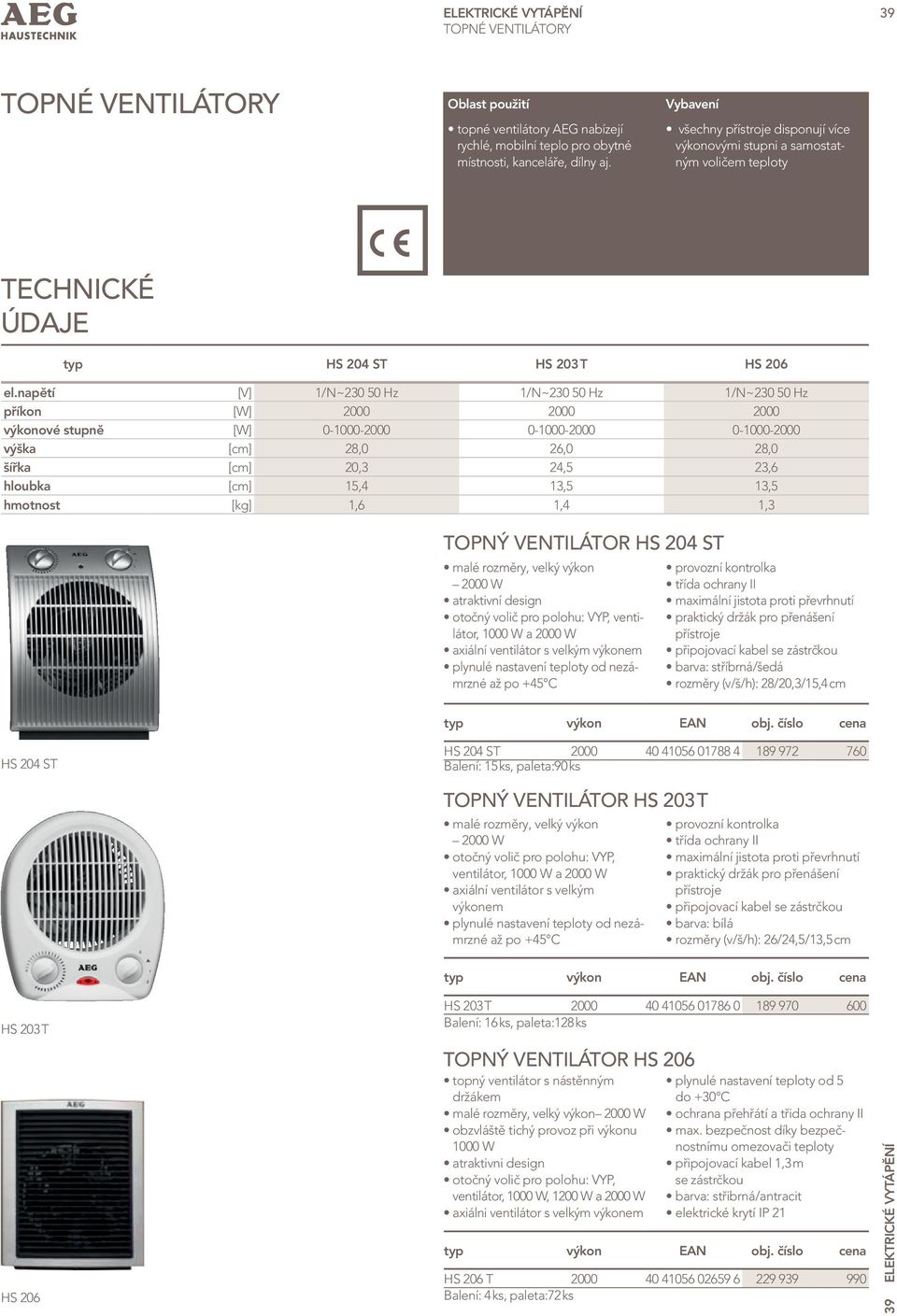

11 elektrické vytápění TOPNÉ VENTILÁTORY 39 ToPnÉ ventilátory oblast použití topné ventilátory AEG nabízejí rychlé, mobilní teplo pro obytné místnosti, kanceláře, dílny aj. vybavení všechny přístroje disponují více výkonovými stupni a samostatným voličem teploty TechnIckÉ ÚdaJe IP 25 typ hs 204 ST hs 203 T hs 206 el.napětí [V] 1/N~ Hz 1/N~ Hz 1/N~ Hz příkon [W] výkonové stupně [W] výška [cm] 28,0 26,0 28,0 šířka [cm] 20,3 24,5 23,6 hloubka [cm] 15,4 13,5 13,5 hmotnost [kg] 1,6 1,4 1,3 ToPný ventilátor hs 204 ST malé rozměry, velký výkon 2000 W atraktivní design otočný volič pro polohu: VYP, ventilátor, 1000 W a 2000 W axiální ventilátor s velkým výkonem plynulé nastavení teploty od nezámrzné až po +45 C provozní kontrolka třída ochrany II maximální jistota proti převrhnutí praktický držák pro přenášení přístroje připojovací kabel se zástrčkou barva: stříbrná/šedá rozměry (v/š/h): 28/20,3/15,4 cm typ výkon ean obj. číslo cena HS 204 ST HS 204 ST Balení: 15 ks, paleta:90 ks ToPný ventilátor hs 203 T malé rozměry, velký výkon 2000 W otočný volič pro polohu: VYP, ventilátor, 1000 W a 2000 W axiální ventilátor s velkým výkonem plynulé nastavení teploty od nezámrzné až po +45 C provozní kontrolka třída ochrany II maximální jistota proti převrhnutí praktický držák pro přenášení přístroje připojovací kabel se zástrčkou barva: bílá rozměry (v/š/h): 26/24,5/13,5 cm typ výkon ean obj. číslo cena HS 203 T HS 206 HS 203 T Balení: 16 ks, paleta:128 ks ToPný ventilátor hs 206 topný ventilátor s nástěnným držákem malé rozměry, velký výkon 2000 W obzvláště tichý provoz při výkonu 1000 W atraktivni design otočný volič pro polohu: VYP, ventilátor, 1000 W, 1200 W a 2000 W axiálni ventilátor s velkým výkonem plynulé nastavení teploty od 5 do +30 C ochrana přehřátí a třida ochrany II max. bezpečnost díky bezpečnostnímu omezovači teploty připojovací kabel 1,3 m se zástrčkou barva: střibrná/antracit elektrické krytí IP 21 typ výkon ean obj. číslo cena HS 206 T Balení: 4 ks, paleta:72 ks 39 elektrické vytápění

12 40 elektrické vytápění NÁSTĚNNÉ A PŘENOSNÉ KONVEKTORY nástěnné a PřenoSnÉ konvektory oblast použití nízké pořizovací náklady, snadná montáž a rychlé předávání tepla konvektory jsou vhodné pro trvalé, přechodné nebo doplňkové vytápění protizámrazové ochrany slouží pro temperování malých místností a ochranu vodovodních rozvodů nebo citlivého zboží před mrazem vybavení IP 25 všechny konvektory AEG jsou vybaveny plynule nastavitelným termostatem široké produktové spektrum umožňuje volbu IP správného 25 přístroje Montáž konvektory se připevňují na stěnu pomocí kovového nástěnného držáku (přenosné konvektory je možné provozovat též jako volně stojící) konvektory jsou dodávány pro pevné připojení a přenosné konvektory pro připojení na zástrčku. IP 25 TechnIckÉ ÚdaJe typ WKL 503 U WKL 753 U WKL 1003 U WKL 1503 U el.napětí [V] 1/N~ Hz 1/N~ Hz 1/N~ Hz 1/N~ Hz příkon [W] s ventilátorem el. připojení pevné připojení pevné připojení pevné připojení pevné připojení el. krytí IP 24 IP 24 IP 24 IP 24 hmotnost [kg] 4,0 4,6 4,6 6,0 typ WKL 2003 U WKL 2503 U WKL 3003 U el.napětí [V] 1/N~ Hz 1/N~ Hz 1/N~ Hz příkon [W] s ventilátorem el. připojení pevné připojení pevné připojení pevné připojení el. krytí IP 24 IP 24 IP 24 hmotnost [kg] 7,2 8,3 10,1

13 elektrické vytápění NÁSTĚNNÉ A PŘENOSNÉ KONVEKTORY 41 typ WKL 1503 F WKL 2003 F WKL 2503 F el.napětí [V] 1/N~ Hz 1/N~ Hz 1/N~ Hz příkon [W] s ventilátorem el. připojení šnůra se zástrčkou šnůra se zástrčkou šnůra se zástrčkou el. krytí IP 24 IP 24 IP 24 hmotnost [kg] 6,1 7,1 8,4 typ KLe 502 KLe 1002 el.napětí [V] 1/N~ Hz 1/N~ Hz příkon [W] výkonové stupně [W] s ventilátorem - - el. připojení pevné připojení pevné připojení el. krytí IP 24 IP 24 hmotnost [kg] 5,0 5,9 typ SK 204 SK 204 T FW 505 el.napětí [V] 1/N~ Hz 1/N~ Hz 1/N~ Hz příkon [W] výkonové stupně [W] s ventilátorem - - el. připojení šnůra se zástrčkou šnůra se zástrčkou šnůra se zástrčkou el. krytí IP 20 IP 20 IP 20 hmotnost [kg] 4,0 4,5 1,0 41 elektrické vytápění

14 42 elektrické vytápění NÁSTĚNNÉ A PŘENOSNÉ KONVEKTORY nástěnné konvektory WKL 2003 U odstupňovaná výkonová řada plynulé nastavení teploty mezi 6 až 30 C s protizámrazovým nastavením cca. +7 C možnost omezení teplotního rozsahu mechanický termostat vysoce kvalitní ocelové trubkové topné těleso s hliníkovými lamelami pro lepší předávání tepla vypínač VYP/ZAP napravo nahoře na přístroji ovládací prvky čitelné seshora samostatná montážní lišta el.krytí IP 24 a třída ochrany II barva krytu i výstupní mřížky: bílá RAL 9016 tepelná pojistka s funkcí automatického resetu pevné elektrické připojení, délka kabelu 1 m rozměry v mm 100 B typ příkon (W) ean obj. číslo cena WKL 503 U WKL 753 U WKL 1003 U WKL 1503 U WKL 2003 U WKL 2503 U WKL 3003 U Paleta: WKL 503 U 84 ks; WKL 753 u 72 ks; WKL 1003 U 72 ks; WKL 1503 U 56 ks; WKL 2003 U 37 ks; WKL 2503 U 34 ks; WKL 3003 U 28 ks rozměry a hmotnosti WKL 503 U WKL 753 U WKL 1003 U WKL 1503 U šířka B: [mm] hmotnost: [kg] 3,8 4,4 4,4 5,7 rozměry a hmotnosti WKL 2003 U WKL 2503 U WKL 3003 U šířka B: [mm] hmotnost: [kg] 6,8 8,1 9,4 MobIlní/nÁSTĚnnÉ konvektory Wkl F WKL 2003 U 100 B 78 mechanický termostat včetně nožiček s kolečky s vestavěnou ochranou proti převržení plynule nastavení teploty mezi 6 a 30 C s protizámrazovým nastavením cca. +7 C vysoce kvalitní ocelové trubkové topné těleso s hliníkovými lamelami vypínač VYP/ZAP napravo nahoře na přístroji ovládací prvky čitelné seshora samostatná montážní lišta el. kryti IP 24 a třída ochrany II barva krytu i výstupní mřižky: bílá RAL 9016 tepelná pojistka s funkcí automatického resetu pevné elektrické připojení, délka kabelu 1,5 m tři výkonové varianty typ příkon (W) ean obj. číslo cena 450 WKL 1503 F WKL 2003 F WKL 2503 F Paleta: WKL 1503 F 37 ks; WKL 2003 F 34 ks; WKL 2503 F 28 ks rozměry v mm rozměry a hmotnosti WKL 1503 F WKL 2003 F WKL 2503 F šířka B: [mm] hmotnost: [kg] 6,1 7,1 8,4

15 elektrické vytápění NÁSTĚNNÉ A PŘENOSNÉ KONVEKTORY 43 nízké PříMoToPnÉ konvektory KLE 1002 rozměry a hmotnosti KLe 502 KLe 1002 výška [cm] 25,0 25,0 šířka [cm] 66,2 111,0 hloubka [cm] 7,8 7,8 hmotnost [kg] 5,0 5,9 malá konstrukční výška pouhých 25 cm, vhodné speciálně pro montáž pod okna s nízkými parapety plynulé nastavení teploty mezi 10 až 30 C, možnost omezení teplotního rozsahu velmi přesná regulace díky elektronickému termostatu posuvný programový volič s polohami 0 (vypnuto), protizámraz. (7 C), program, ECO (útlum) a komfortní noční útlum cca. 3,5 C v programu ECO vysoce kvalitní ocelové trubkové topné těleso s hliníkovými lamelami pro lepší předávání tepla tepelná pojistka s funkcí automatického resetu el. krytí IP 24 a třída ochrany II barva krytu i výstupní mřížky: bílá RAL 9016 pevné připojení, délka kabelu 1 m typ příkon (W) ean obj. číslo cena KLE KLE Paleta: KLE ks; KLE ks PřenoSnÉ konvektory SK 204 SK 204: přenosný konvektor s třemi výkonovými stupni 0,75/1,25/2,0 kw SK 204 T: přenosný konvektor se dvěma výkonovými stupni 1000/2000 W a tichým ventilátorem pro rychlé předávání tepla plynulé nastavení teploty od cca. 5 do 35 C s protizámrazovou ochranou ochrana proti přehřátí součástí dodávky též nástěnný držák barva: bílá RAL 9016, mřížka tmavě šedá rozměry (v/š/h): 44/60/11 cm el. krytí IP 20, třída ochrany II hlučnost SK 204T - 53dB (A) připojovací šňůra 1,4 m se zástrčkou typ příkon (W) ean obj. číslo cena SK SK 204 T Paleta: 44 ks SK 204 T ProTIZÁMraZovÁ ochrana FW FW 505 ideální pro protizámrazovou ochranu malých místností topný výkon 500 W otočný volič pro plynulé nastavení teploty od nezámrzné +5 C až po +30 C bezpečnostní termostat s možností resetu třída ochrany II, IP 20 jednoduchá nástěnná montáž kovový kryt v bílé barvě RAL 9016, plastové boční kryty v barvě šedé připojovací kabel 90 cm s plochou zástrčkou rozměry (v/š/h): 25/25/11 cm, hmotnost 1 kg typ příkon (W) ean obj. číslo cena FW Karton: 12 ks, paleta: 180 ks 43 elektrické vytápění

16 44 elektrické vytápění VENTILÁTOROVÉ RYCHLOOHŘÍVAČE ventilátorové rychloohřívače oblast použití ventilátorové rychloohřívače slouží pro rychlé vytápění koupelen, toalet a jiných malých místností vybavení pro rychlé předávání tepla jsou ventilátorové rychloohřívače vybaveny výkonným ventilátorem IP 25 všechny přístroje disponují plynulou regulací teploty s některé též vestavěnými spínacími hodinami pro časově omezený made provoz in bezpečný provoz v koupelnách IP 25 díky nástěnné montáži a dostatečnému el.kryt Montáž konvektory se připevňují pomocí samostatného kovového držáku přímo na stěnu připojení na zásuvku IP 25 TechnIckÉ ÚdaJe typ vh 206 vh 227 vh 229 vh 211 el.napětí [V] 1/N/PE~ Hz 1/N/PE~ Hz 1/N/PE~ Hz 1/N~ Hz příkon [W] s ventilátorem 24-hodinové spínací hodiny minutové spínací hodiny el. krytí IP 23 IP 23 IP 23 IP 23 hmotnost [kg] 4,6 4,7 4,7 4,0

17 elektrické vytápění VENTILÁTOROVÉ RYCHLOOHŘÍVAČE 45 ventilátorové rychloohřívače v celokovovém Provedení ventilátorový rychloohřívač pro rychlé vytápění koupelny velmi ploché provedení, jen 10,5 cm vysoce kvalitní kovové provedení plynulé nastavení teploty od nezámrzné až po +30 C velmi tichý tangenciální ventilátor VH 227: neřízený, časově omezený provoz s 60-min spínacími hodinami VH 229: se spínacími denními hodinami připojovací kabel (75 cm) se zástrčkou elektrické krytí IP 23, třída ochrany I barva: bílá VH 206 typ příkon (W) ean obj. číslo cena VH VH VH Paleta: 50 ks rozměry v mm 1 volič teploty 2 připojovací kabel se zástrčkou 3 mřížka výstupního vzduchu 4 horní připevnění na zeď 5 mřížka vstupního vzduchu na zadní stěně 6 dolní připevnění na zeď 7 60-min./24-hod. spínací hodiny * odstup od podlahy min. 200 mm ventilátorové rychloohřívače S PlechovýM krytem ventilátorový rychloohřívač pro rychlé vytápění koupelny stabilní kovové provedení krytu v moderním designu plynulé nastavení teploty od nezámrzné až po +35 C připojovací kabel se zástrčkou rychlá montáž 3 šrouby elektrické krytí IP 23, třída ochrany II rozměry (v/š/h): 40/27,6/11,5 cm, hmotnost 3 kg barva: bílá VH 211 typ příkon (W) ean obj. číslo cena VH Paleta: 66 ks 45 elektrické vytápění

18 46 elektrické vytápění OSOUŠEČE RUKOU, INFRAZÁŘIČE osoušeče rukou, InFraZÁřIČe osoušeče rukou oblast použití IP 25 osoušení rukou na toaletách v pohostinských zařízeních a podnikatelských provozech vybavení IP 25 rychlé a příjemné osoušení rukou výkonným ventilátorem hygienické made bezdotykové in zapínání a vypínání infračervenou detekční IP 25 elektronikou Montáž pro provoz stačí elektrická přípojka s 10 popř.16 A jističem inovovaný montážní koncept s integrovaným nástěnným držákem energie (W/m) odpadní voda (ml) el. osoušeč rukou papírový ručník textilní ručník Quelle: ipi-institut für Produktforschung und Information GmbH, Esslingen Porovnání různých způsobů osoušení rukou Porovnání různých způsobů osoušení rukou vyznívá ve prospěch el. osoušečů rukou. Ty nepotřebují žádné doplňování, neprodukují žádný odpad a jsou bezúdržbové. Zdroj: ipi Institut Esslingen InFraZÁřIČe oblast použití ideální tepelný zdroj pro koupelny a příležitostné vytápění omezených prostor rychlé vytápění a příjemný způsob předávání tepla Montáž přístroje se připevňují přímo na stěnu připojení kabelu z boku nebo ze stěny na pevně umístěný díl vybavení přístroje umožňují přepínání více výkonových stupňů ovládání praktickým tahovým přepínačem s optickou signalizací nastavení výkonu úhel reflektorů je horizontálně nastavitelný IP 25

19 elektrické vytápění OSOUŠEČE RUKOU, INFRAZÁŘIČE 47 TechnIckÉ ÚdaJe typ he 181 he 260 TM he 260 T el. napětí [V] 1/N~ Hz 1/N~ Hz 1/N~ Hz příkon [kw] 1,8 2,6 2,6 infračervená detekční elektronika turboventilátor - plastový kryt / barva bílá - bílá kovový kryt / barva - bílá - hmotnost [kg] 2,5 4,2 2,7 typ IWQ 120 IWQ 180 el.napětí [V] 1/N/PE~ Hz 1/N/PE~ Hz příkon [W] výkonové stupně [W] el. připojení pevné připojení pevné připojení el. krytí IP 23 IP 23 hmotnost [kg] 1,2 1,2 47 elektrické vytápění

20 48 elektrické vytápění ELEKTRICKÉ VYTÁPĚNÍ OSOUŠEČE RUKOU, INFRAZÁŘIČE osoušeče rukou turboventilátor pro zvlášť rychlé osoušení rukou u HE 260 T/ 260 TM HE 260 TM robustní litinový kryt bezdotykové zapínání a vypínání infračervenou detekční elektronikou třída ochrany II, IP 23 inovativní montážní koncept typ příkon (kw) ean obj. číslo cena HE 260 TM HE 181 1, HE 260 TM 2, HE 260 T 2, Paleta: 60 ks nástěnný InFraZÁřIČ IWQ 120 rychlé vyvíjení tepla díky 2-3 Quarz. zářičům horizontálně výkyvný reflektor pro nastavení směru záření (45 ) ovládací díl možno montovat nalevo či napravo tahový přepínač s optickou signalizací nastavení výkonu bezpečný provoz v koupelnách díky krytí IP 23 a třídě ochrany I barva: hliník/světle šedá rozměry (v/š/h): 17,5/61/10 cm, hmotnost 1,2 kg typ příkon (kw) ean obj. číslo cena IWQ IWQ Karton: 6 ks, paleta 120 ks

21 elektrické vytápění INFRAČERVENÉ KRÁTKOVLNNÉ ZÁŘIČE IR PREMIUM 49 InFraČervenÉ krátkovlnné ZÁřIČe Ir PreMIUM oblast použití infračervený krátkovlnný zářič pro vnitřní i venkovní použití okamžité teplo během 1 vteřiny bez předehřevu žádné tepelné ztráty a velmi vysoká efektivita záření díky infračerveným krátkým vlnám A (1 200 nm) s hloubkovým účinkem, které ohřívají přímo tělo, na rozdíl od středních nebo dlouhých vln, ohřívajících okolní vzduch bez emisí CO 2 + NOX a tím vhodné pro vnitřní prostory vytápění bez hluku a zápachu krátkovlnné infrazářiče najdou využití ve venkovním prostředí v gastronomii, hotelech, průmyslu, halách a pracovištích, otevřených prostorách a pro privátní použití na terasách, balkónech, zahradách a zimních zahradách infrazářič je kompletně zhotoven z nerezavějícího materiálu a může být použit v normálním venkovním prostředí (IP 65) Montáž součástí dodávky infrazářiče je nástěnný úhelník pro instalaci na stěnu nebo strop rozsah úhlu nasměrování infrazářiče na držáku je 100. Doporučené nastavení od stěny max. 45 elektrické napájení pomocí dvoudílného připojovacího kabelu se zástrčkou (Schuko), propojeném spojkou Hirschmann, např. pro možnost připojení přijímače dálkového ovládání (IR Funk Dimmer 2000) výška montáže 2,1 m vybavení vysoce kvalitní ušlechtilý design, stříbrná barva (hliník) možnost plynulého řízení pomocí zvláštního příslušenství efektivní, cílené a okamžité teplo možnost nasměrování reflektoru vysoce kvalitní zlaté trubice Philips bezúdržbový provoz s vysokou životností zlatých trubic až 5000 hodin zlaté trubice z křemíku s vysokou odolností proti nárazům Rozložení tepla při okolní teplotě 20 C, odstup 2 m - před Rozložení tepla při okolní teplotě 20 C, odstup 2 m - 30 sekund po sepnutí zářiče typ výška ohřívaná plocha Směrné hodnoty ohřívaných ploch při úhlu instalace 45. dimenze ohřevu h [m] a [m] B [m] C [m] S [m 2 ] IR Premium Plus ,5 3,2 3,0 5,8 14,1 49 elektrické vytápění

22 50 elektrické vytápění INFRAČERVENÉ KRÁTKOVLNNÉ ZÁŘIČE IR PREMIUM TechnIckÉ ÚdaJe typ IR Premium 2000 h použití vnitřní i venkovní montáž svislá i vodorovná napětí [V] 1/N/PE~ Hz příkon [W] 2000 připojovací příkon [W] 2000 el. proud [A] 8,5 jištění [A] 16 pomalé tepelně ozařovaná plocha [m 2] 10 až 12 infračervený rozsah [nm] IR -A (1200) el. krytí IP 54 výška [mm] 100 šířka [mm] 605 hloubka bez držáku [mm] 80 hmotnost [kg] 2,5 barva hliník (stříbrná)

23 elektrické vytápění INFRAČERVENÉ KRÁTKOVLNNÉ ZÁŘIČE IR PREMIUM PŘÍSLUŠENSTVÍ PRO INFRAČERVENÉ KRÁTKOVLNNÉ ZÁŘIČE IR PREMIUM 51 InFraČervenÉ krátkovlnné ZÁřIČe Ir PreMIUM IR Premium vysoce kvalitní ušlechtilý design, stříbrná barva (hliník) infrazářič je kompletně zhotoven z nerezavějícího materiálu a může být použit v normálním venkovním prostředí - efektivní, přesně předané a okamžité teplo během jedné sekundy - možnost horizontální nebo vertikální instalace - záření tepla v infračerveném pásmu A - infračervené krátkovlnné záření o výkonu 2000 W - elektrické krytí IP65 - tepelně ozařovaná plocha 8-12m 2 možnost plynulého řízení pomocí zvláštního příslušenství efektivní, cílené a okamžité teplo možnost nasměrování reflektoru elektrické napájení pomocí dvoudílného připojovacího kabelu se zástrčkou (Schuko), propojeném spojkou Hirschmann, např. pro možnost připojení přijímače dálkového ovládání (IR Funk Dimmer 2000) - třída ochrany I - barva: hliník (stříbrná) - hmotnost 2,5 kg speciální kvalitní zlaté trubice z křemíku s vysokou odolností proti nárazům součástí dodávky infrazářiče je nástěnný úhelník pro instalaci na stěnu nebo strop rozměry v mm 605 typ příkon (kw) ean obj.číslo cena IR Premium 2000 H Paleta: 66 ks IR Funk Dimmer 2000 rádiový regulátor výkonu Pro InFraČervenÉ krátkovlnné InFraZÁřIČe regulátor výkonu IR Funk Dimmer 2000 do max. kapacity výkonu 2000 W, umožňuje řízení infrazářiče ve třech stupních (50/75/100%) IR Funk Dimmer 2000 se připojuje pomocí spojky Hirschmann do napájecího kabelu infrazářiče. Přepínání je uskutečňováno samostatně dodávaným radiovým dálkovým ovladačem. Dimmer se sestává z krytu, obsahujícím chladič a vnější anténu a ze dvou připojovacích kabelů se zástrčkou Hirschmann a spojkou pro zapojení do el. napájecí cesty infrazářiče rozměry: 147x29x48 mm (šxvxh) vysoká životnost díky tyristorům umožňuje dimmer proporcionální úsporu el. energie odpovídající právě nastavenému snížení elektrické krytí IP 54 typ popis ean obj.č. cena IR Funk Dimmer 2000 rádiový regulátor výkonu 2000 W Paleta: 200 ks rádiové dálkové ovládání Pro rádiový dimmer IR Funk S dálkové ovládání IR Funk umožňuje ovládání IR Funk dimmeru 2000 ze vzdálenosti až 20 m v budovách a až 200 m ve volném prostranství dálkové ovládání může být naprogramováno na velké množství rádiových dimmerů ovládání pracuje na frekvenci 868,3 MHz rádiové ovládání je opatřeno 3 přepínači na čelní straně a kontrolkou LED pro informaci o rádiovém přenosu k přístroji je sériově dodáván nástěnný držák, do kterého je možno ovladač zasunout elektrické krytí IP 20 vhodné pro vnitřní prostory barva: stříbrná/černá rozměry ovladače: 44x75x15 mm (vxšxh) rozměry držáku: 85x85x18 (vxšxh) baterie: 1 x CR V (knoflíková) typ popis ean obj.č. cena IR Funk S dálk. ovládání elektrické vytápění

24 52 PodLahovÉ vytápění ÚVOD vždy TePlÉ nohy - ÚSPornĚ a hospodárně Komfortní topný systém pro celou domácnost, pro prostory k podnikání a pro místa se studenou podlahou. Podlahové vytápění se stará o optimální rozložení tepla v místnosti a nabízí zdravé teplo bez pohybu vzduchu. Podlahové vytápění může být instalováno a provozováno jako přímotopné, poloakumulační a akumulační. Pro poslední dvě varianty nabízejí rozvodné závody zajímavé cenové tarify. Podlahové vytápění může být instalováno přímo v mazanině nebo jako temperační systém THERMO BODEN v tenkovrstvém provedení na mazanině. výhody podlahového vytápění na první pohled: komfortní topný systém bez viditelných topných těles ideální pro vytápění nízkoenergetických domů zdravé a energii šetřící předávání tepla přijatelné pořizovací a instalační náklady žádné požadavky na místo pro zdroj tepla a sklad paliva žádné požadavky na další zdroj energie el.přípojku má každý dům systém THERMO BODEN je možno instalovat až dodatečně přesný odečet nákladů na vytápění žádné náklady na údržbu Tip na úsporu energie Pokud je elektrické podlahové vytápění instalováno přímo pod podlahovou krytinou, je reakční doba delší než u klasického podlahového vytápění. Díky rychlým náběhům, kratším než jedna hodina a inteligentní regulaci s individuálním programováním v týdenním režimu, pracuje systém s elektrickým podlahovým vytápěním pouze v požadovaných časech a šetří energii.
