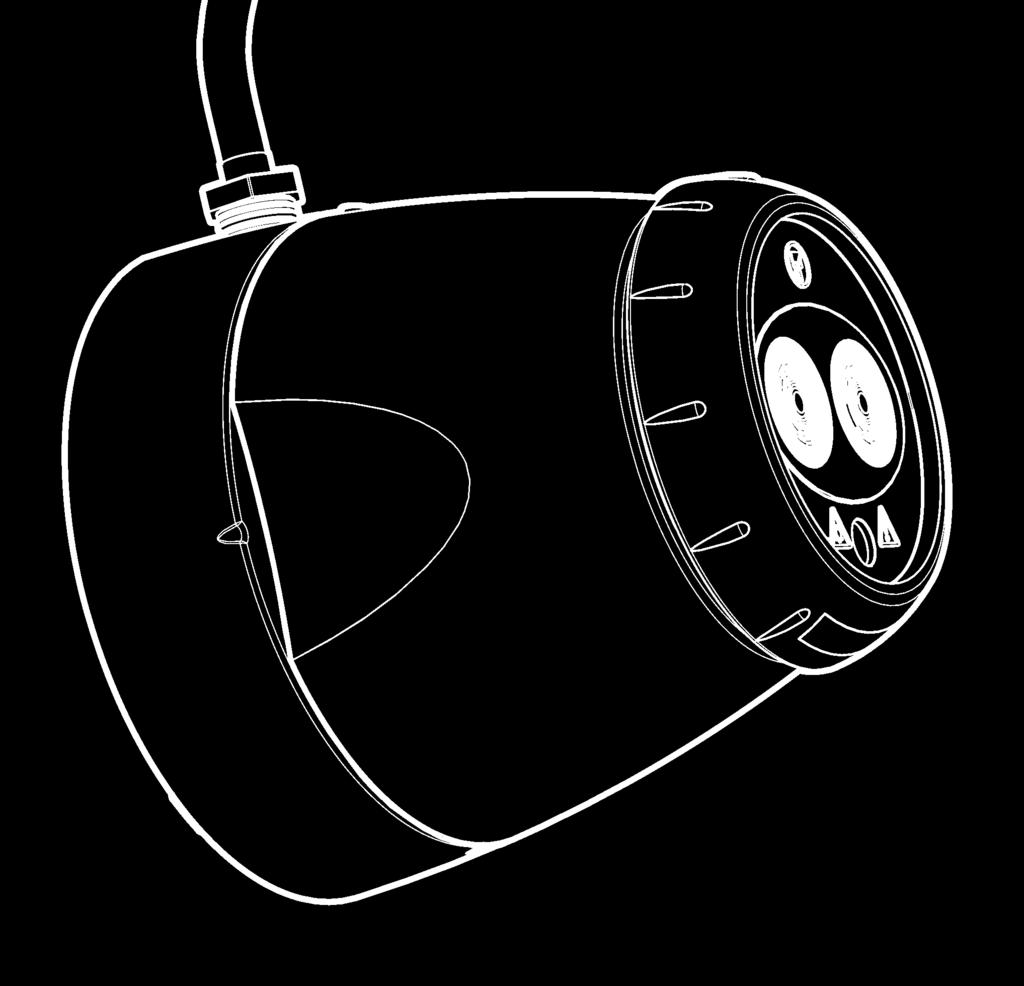

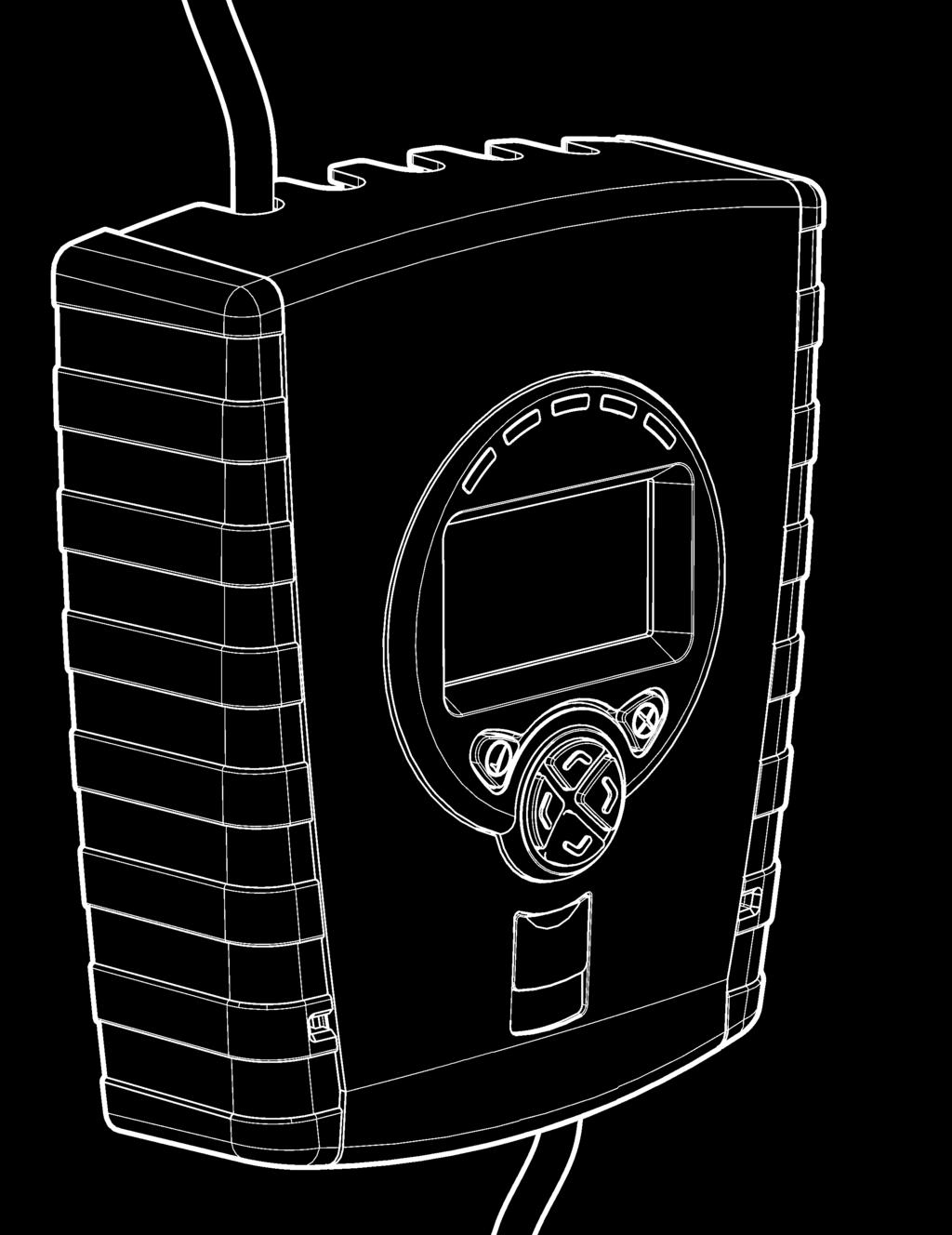

UŽIVATELSKÁ PŘÍRUČKA. Čeština

Transkript

1 UŽIVATELSKÁ PŘÍRUČKA Čeština

2 DŮLEŽITÁ POZNÁMKA Mějte prosím na paměti, že trasa infračerveného paprsku musí zůstat za všech okolností bez překážek! Jinak může v detektoru dojít ke spuštění požárního nebo chybového signálu.

3 Obsah Instalace 4 Všeobecné informace 5 Montáž výrobku 6 Zapojení Uvedení do provozu 7 Připojení napájení a vložení přístupového kódu 8 Volba režimu napájení a vzdálenost 9 Směrování LASERu 10 Automatické vyrovnání a Nastavení 0/100 (Kalibrace) Použití 11 Nastavení a závěrečné zkoušky 12 Čištění, ruční provedení požárních a chybových zkoušek Odstraňování problémů 13 Chybové kódy 14 LASER není viditelný 15 Výchozí pozice Systémové informace 16 Uspořádání ikon displeje 17 Stavové indikátory 18 Uspořádání uživatelské nabídky 20 Uspořádání nabídky Engineering 21 Uspořádání nabídky nastavení detektoru 22 Uspořádání nabídky nastavení systémové řídicí jednotky 23 Provozní parametry a rozměry 24 Homologace a informace vztahující se k oblasti

4 Instalace Všeobecné informace 50 cm m = x4 50 cm Zajistěte, aby byla mezi detektorem a reflektorem přímá viditelnost m Montáž na pevný povrch (nosná stěna nebo vazník) m = x m = x1 Použití šablony pro krátký dosah Ověřte si rozestup paprsku vzhledem k místním předpisům Paprsek nasměrujte co možná nejvýše, ale s minimální vzdáleností 0,5 m mezi detektorem a stropem Detektor a reflektor připevněte navzájem proti sobě Detektor nesměrujte tam, kde mohou do jeho trasy vstoupit osoby nebo předměty 4

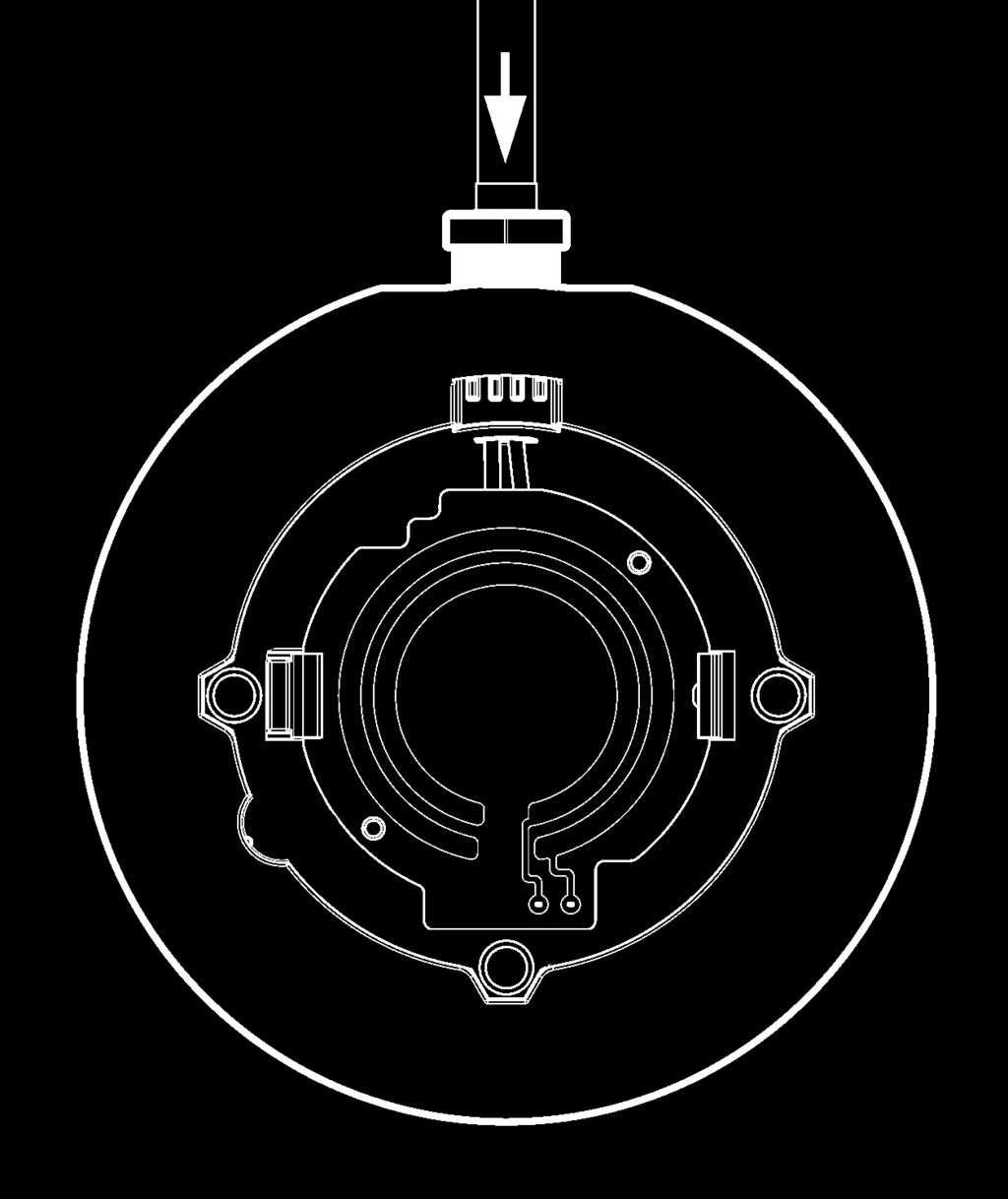

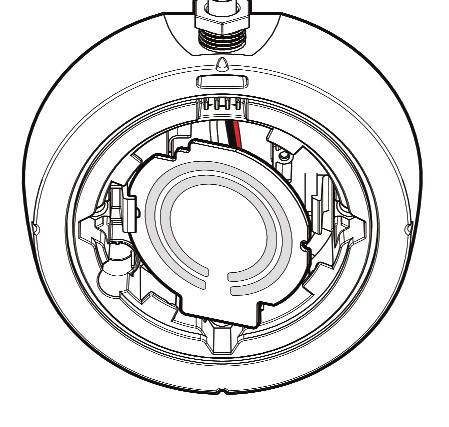

5 Instalace Montáž výrobku Instalace Možnosti orientace zapojení detektoru Indikátor LED musí směřovat dolů 5

6 Instalace Zapojení DO DETEKTORU DO DETEKTORU ZÓNA ZÓNA + Aby došlo ke zrušení blokovaného stavu požáru, připojte na kontakt Ext Reset napětí 5 V až 40 V 6 NAPÁJENÍ NAPÁJENÍ + ZEM/STÍNĚNÍ Zapojení pro všechny ostatní paprsky (vícepaprskové systémy) Zapojení pro jeden nebo poslední paprsek v zóně. *Požární odpor o hodnoty požárního odporu Pro každou hlavici detektoru VŽDY použijte požádejte výrobce požárního řídicího panelu. samostatný stíněný dvoužilový kabel Některé moduly rozhraní zóny a přepínače požární Zakončovací prvek ( EOL ) dodává výrobce odpor nepotřebují odpor nahraďte spojením nakrátko. požárního řídicího panelu Další informace vyhledejte na přiloženém CD. Zkontrolujte si připojení Fire a Fault (požár a chyba) na požárním panelu Požární panel

7 Uvedení do provozu Připojení napájení a vložení přístupového kódu 1. Připojte napájení 2. Zadejte přístupový kód sloužící k vyvolání nabídky Access Engineering Stiskem vyvolejte stránku Pass Code (přístupový kód): 2 sekundy Uvedení do provozu Poznámka na systému uvedeném do provozu se zobrazí: 40 sekund Výchozí přístupový kód: Změna číslice Pohyb mezi číslicemi Přijmout Při vložení nesprávného přístupového kódu se zobrazení vrátí na stránku sloužící k zadávání kódu Po třech nesprávných pokusech se přístup na tři minuty zablokuje 7

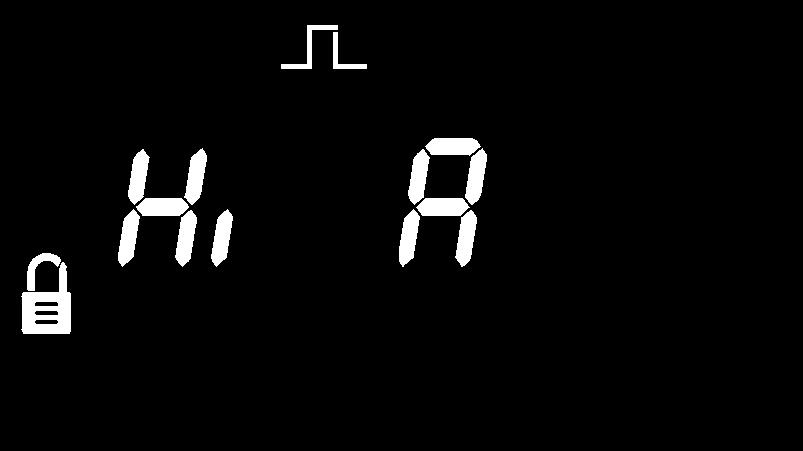

8 Uvedení do provozu Volba režimu napájení a vzdálenosti 3. Volba režimu napájení 4. Volba vzdálenosti mezi detektorem a reflektorem Veškeré funkce lze provádět v režimu Lo A (10 ma) (výchozí režim) Rychlejší pohyb paprsku v režimu Auto-Align (automatické vyrovnání) a Laser Targeting (Směrování laseru) aktivujte volbou Hi A (50 ma) Po instalaci vraťte nastavení zpět na Lo A Vyberte 8 50 m (výchozí) nebo 100 m 1. K pohybu mezi ikonami v nabídce Engineering a ke zvýraznění zobrazené ikony použijte tlačítka 2. K výběru použijte 4. Ke změně výběru použijte 5. K potvrzení použijte Ke zrušení použijte Pohyb v nabídce 8 3. K přesunu na požadovanou položku použijte

9 Uvedení do provozu Směrování LASERu 5. Směrování LASERu VÝSTRAHA LASEROVÉ VYZAŘOVÁNÍ CHRAŇTE SE PŘED PŘÍMÝM PŮSOBENÍM PAPRSKŮ VÝSTUPNÍ VÝKON < 5 mw LASER TŘÍDY IIIa Vlnová délka nm V tomto režimu systém vytvoří chybový signál (Fault) LASER slouží k vyrovnání detektoru s reflektorem. Jedná se o nástroj pouze k přibližnému vyrovnání. Po provedení automatického vyrovnání nemusí být LASER nasměrován přímo na reflektor. K maximálnímu možnému přiblížení LASERu k reflektoru použijte tlačítka Jeden stisk kurzorového tlačítka vyvolá jeden pohyb hlavice detektoru Stiskem nebo vypněte LASER a vraťte se do nabídky Settings (nastavení) Pokud není LASER viditelný, podívejte se do kapitoly Odstraňování problémů na straně 14 uživatelské příručky Uvedení do provozu 9

10 Uvedení do provozu 6. Automatické vyrovnání Automatické vyrovnání a Nastavení 0/100 (Kalibrace) 7. Nastavení 0/100 (Kalibrace) Chcete-li infračervený paprsek vyrovnat automaticky, použijte funkci Auto Během vyrovnání se zobrazí intenzita signálu 10 LoA: 18 minut HiA: 15 minut Pokud je zobrazeno Set, stiskněte Pokud se zobrazí S-00, zakryjte reflektor neodrazným materiálem. Ponechte jej přikrytý a poté stiskněte Pokud se zobrazí S-01, reflektor odkryjte. Ponechte jej odkrytý a poté stiskněte 8. Systém je vyrovnán Doporučuje se systém přepnout zpět do režimu Lo A Zelený indikátor LED na detektoru každých 10 sekund zabliká a intenzita signálu by měla být mezi 99 % a 101 % Výchozí hodnoty: 35 % prahová úroveň požáru, 10 sekundové zpoždění pro Fire a Fault (požár a chyba), režim Non-Latching (bez blokování) Podrobnosti týkající se změny nastavení a testu stavu Fire a Fault naleznete v uživatelské příručce na straně 11 12

11 Použití Nastavení a závěrečné zkoušky Prahová úroveň požáru Jak změnit prahovou úroveň, při níž bude detektor detekovat požár Zpoždění Požár / Chyba Jak změnit zpoždění, které používá systémová řídicí jednotka před signalizací požáru nebo chyby do požárního řídicího panelu Zpoždění 1 (Požár) Zpoždění 2 (Chyba) Použití Požární zkouška Jak provést požární zkoušku ze systémové řídicí jednotky a prověřit zapojení do požárního řídicího panelu Stránka pro potvrzení Detektor odešle signál Fire, systémová řídicí jednotka zůstane v režimu Normal. Chcete-li skončit bez provedení zkoušky, stiskněte Stránka Fire (Požár) Signály systémové řídicí jednotky Fire na požární řídicí panel Chcete-li skončit, stiskněte nebo 11

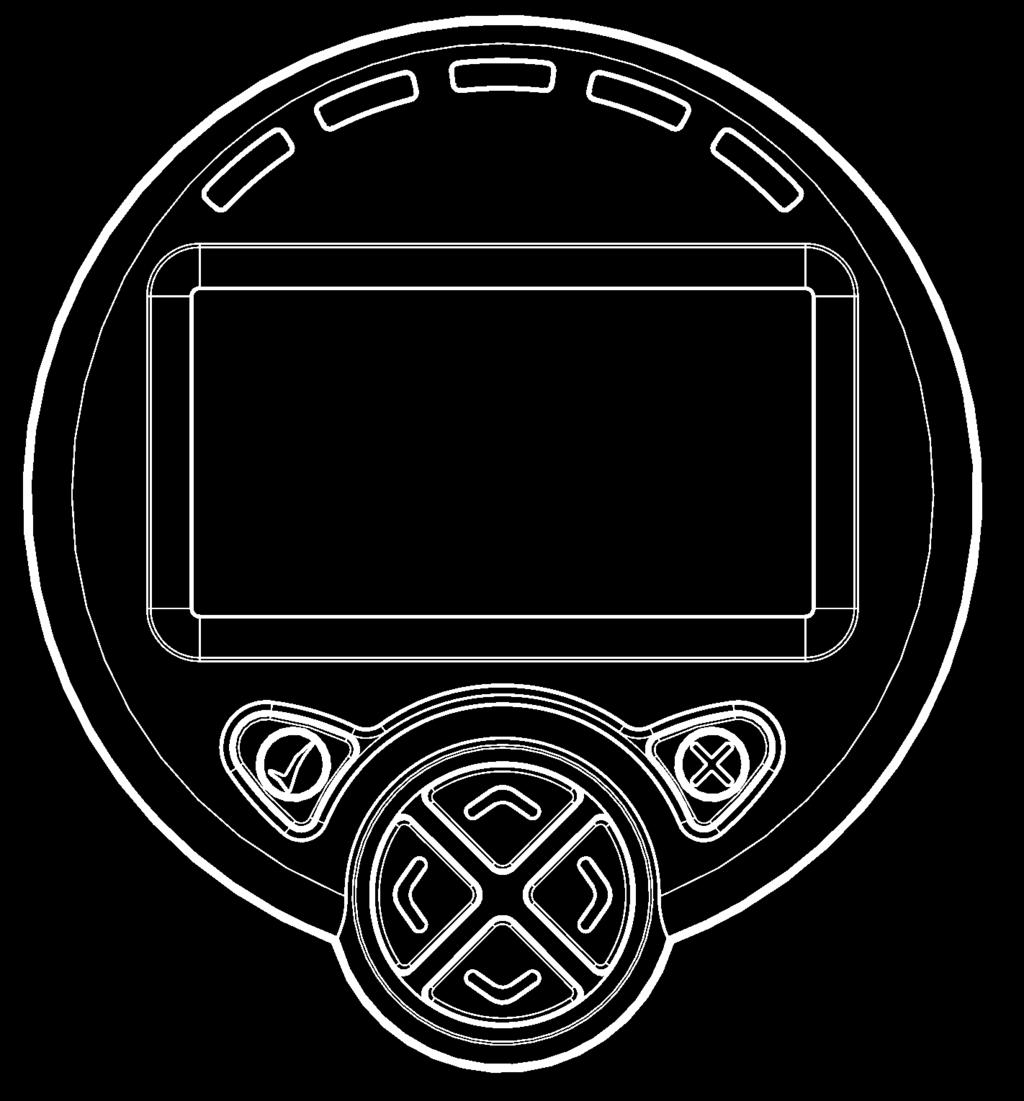

12 Použití Čištění systému, ruční provedení požárních a chybových zkoušek Čištění systému Systém provede změnou kompenzační úrovně automatickou kompenzaci nashromážděného prachu. Jak změnit úroveň kompenzace: Doporučuje se však pravidelné čištěné čoček detektoru a povrchu reflektoru měkkou tkaninou nepouštící chloupky. Pokud bude hodnota úrovně kompenzace po několik dní vyšší než 130, znamená to, že je nutno provést čištění. Před zahájením čištění by měl být systém odpojen od požárního řídicího panelu. Po čištění si ověřte, zda systém pracuje normálně: Pokud je intenzita signálu mezi 90 % a 110 % nechte systém kompenzovat zpět na 100 % (to by nemělo trvat déle než 12 hodin) Pokud je intenzita signálu vyšší než 110 % omezte úroveň kompenzace, dokud nebude intenzita signálu mezi % a vyčkejte, aby se systém kompenzoval zpět na 100 % Pokud je intenzita signálu nižší než 90 % proveďte funkce LASER Targeting (Směrování LASERu), Auto-Align (automatické vyrovnání) a Set (Nastavení). 12 Ruční provedení požárních a chybových zkoušek Po instalaci nebo čištění se doporučuje ruční provedení požární a chybové zkoušky: Požární zkouška: Reflektor pomalu přikrývejte, aby jeho přikrytí trvalo déle než 2 sekundy. Systémová řídicí jednotka odešle do požárního řídicího panelu signál Fire (Požár). Chybová zkouška: Během 2 sekund reflektor zcela přikryjte. Systémová řídicí jednotka odešle zpět do požárního řídicího panelu signál Fault (Chyba).

13 Odstraňování problémů Chybové kódy Detektor nebyl nalezen Systémová řídicí jednotka nenalezla detektor. Zobrazuje se také během zapínání. Vyčkejte 45 sekund na zapnutí systému Zkontrolujte zapojení mezi systémovou řídicí jednotkou a detektorem (napětí na detektoru by mělo být v rozsahu V) Nenulová úroveň kompenzace Při volbě Set se musí kompenzacerovnat nule Opakované vyrovnání paprsku pomocí automatického vyrovnání Intenzita signálu je mimo rozsah. Po automatickém vyrovnání je intenzita signálu je příliš nízká nebo příliš vysoká. Ověřte si, zda byla nastavena správná vzdálenost Ověřte si, zda byl použit správný typ reflektoru Ověřte si, zde je k reflektoru přímá viditelnost Opakované vyrovnání paprsku pomocí funkce LASER a automatického vyrovnání Reflektor nebyl nalezen. Detektor nebyl vyrovnán s reflektorem Ověřte si, zda byla nastavena správná vzdálenost Ověřte si, zda byl použit správný typ reflektoru Ověřte si, zde je k reflektoru přímá viditelnost Opakované vyrovnání paprsku pomocí funkce LASER a automatické vyrovnání Automatické vyrovnání selhalo Ověřte si, zda je mezi reflektorem a střešní konstrukcí nastavena správná vzdálenost Ověřte si, zde je k reflektoru přímá viditelnost Opakované vyrovnání detektoru pomocí automatického vyrovnání Během S-00 v Set nelze nastavit nulu Reflektor nebyl zakryt nebo nebyl detektor s reflektorem vyrovnán. Ověřte si, zda byl reflektor zcela zakryt neodrazným materiálem Opakované vyrovnání detektoru pomocí automatického vyrovnání Během S-01 v Set není k dispozici žádný signál Reflektor nebyl během S-01 odkrytý. Ověřte si, zda byl reflektor během volby S-01 odkrytý Během Centrální fáze režimu vyrovnání došlo k selhání Detektor je příliš daleko od středu reflektoru Ověřte si, zde je k reflektoru přímá viditelnost Ověřte si, zda je mezi trasou paprsku a střešní konstrukcí správná vzdálenost Odstraňování problémů 13

14 Odstraňování problémů LASER není viditelný Pokud nelze vidět LASER kvůli prostředí, kde je provedena instalace (například reflektor nelze vidět ze systémové řídicí jednotky nebo se jedná o prostředí s vysokou intenzitou osvětlení), poté použijte Ruční vyrovnání. Tato možnost zobrazí hodnotu intenzity signálu vráceného detektorem a uživateli umožní pohybovat paprskem 1. Spusťte Auto-Align (automatické vyrovnání) a po dvou sekundách jej ukončete stiskem (tímto způsobem dojde k maximalizaci infračerveného výkonu). 2. Vyberte Hand-Align (ruční vyrovnání) 3. Tlačítka použijte k navedení paprsku, dokud nebude intenzita signálu vyšší než 800. Na žádném tlačítku není funkce automatického opakování. Chcete-li motorem pohnout jakýmkoli daným směrem, více než jednou, stiskněte tlačítko několikrát. 4. Zakryjte reflektor. Pokud intenzita signálu neklesne více než o polovinu, paprsek není s reflektorem vyrovnán. Proto opakujte krok 3 5. Proveďte Automatické vyrovnání a poté nastavení Set 14

15 Odstraňování problémů Výchozí pozice (Home Position) Pokud není známo, kam je laser nasměrován,použijte funkci Home Position, která slouží k automatickému navedení infračerveného paprsku do jeho přibližného středu pohybového rozsahu. Funkci ukončíte stiskem tlačítka nebo Dokončení potrvá až 15 minut Po dokončení se obnoví zobrazení nabídky Engineering Odstraňování problémů 15

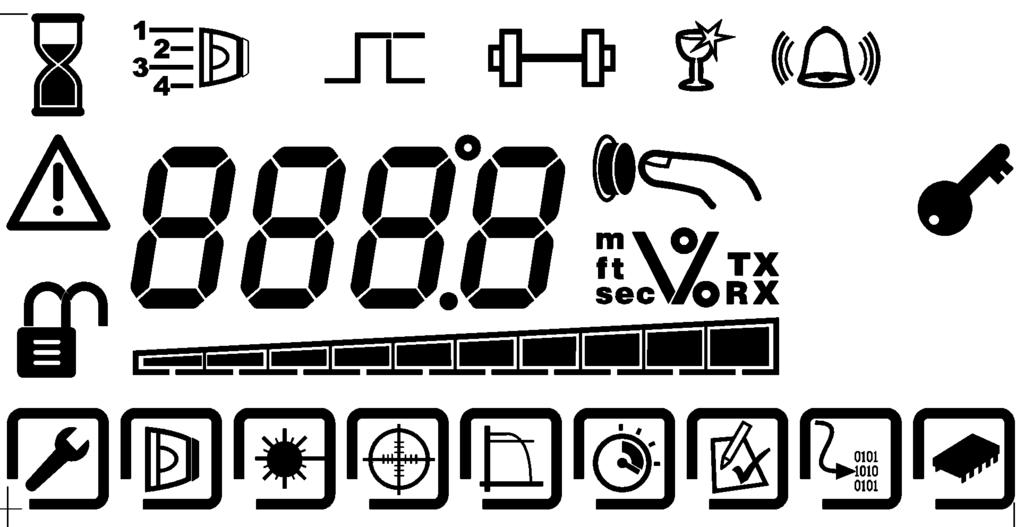

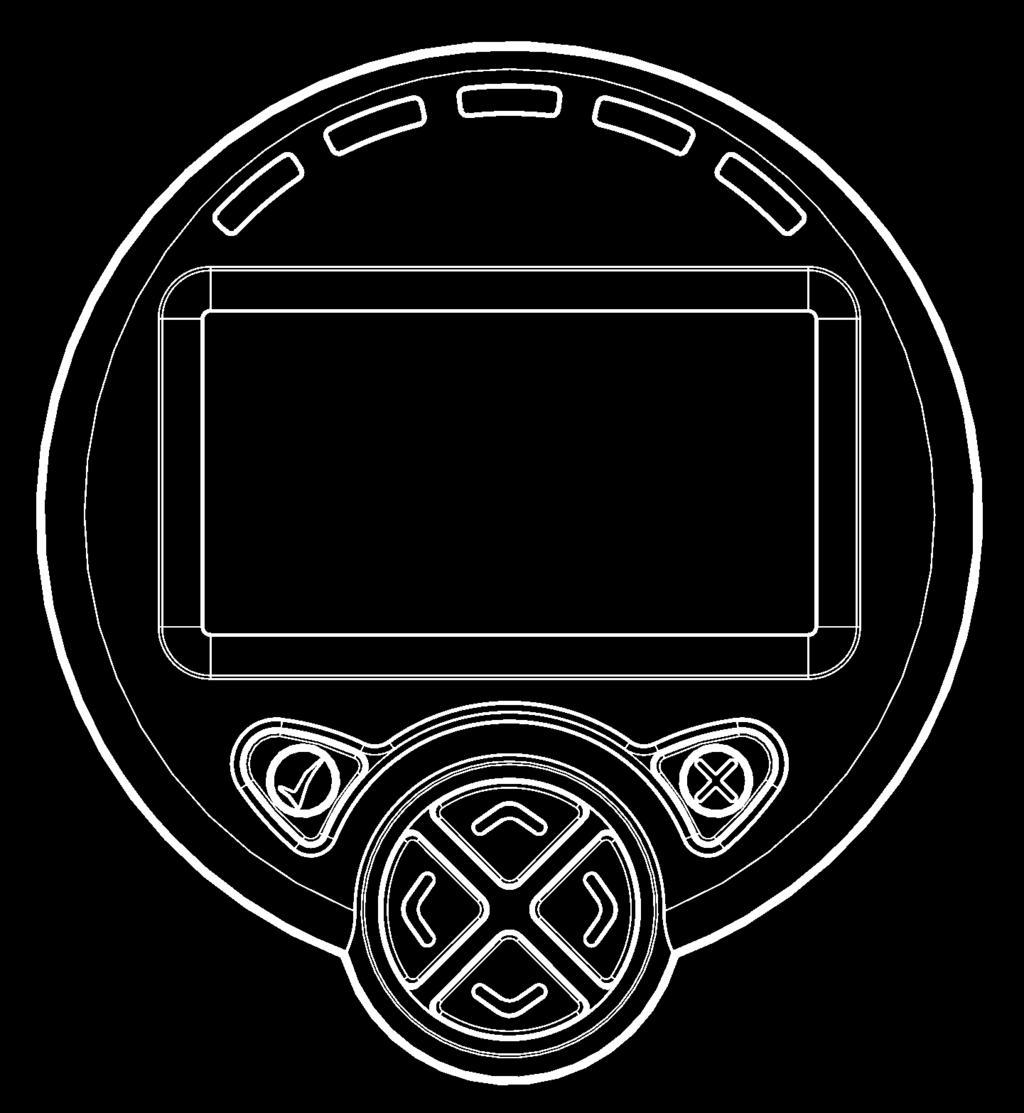

16 Displej a indikátory Uspořádání ikon displeje Přidržet / Vynulovat Číslo detektoru Intenzita signálu Stupně Metry Sekundy Stopy Příkaz uživatele Úroveň kompenzace Požár V provozu Varování Nevyužívá se Uzamknutí / odemknutí systému Intenzita vysílaného signálu Intenzita přijatého signálu %/V Indikátor Nastavení výchozí pozice (Home Position) Nastavení detektoru Směrování LASERu Vyrovnání paprsku Prahová úroveň požáru Požár / Chyba Zpoždění Požární zkouška Pomocné programy Nastavení systémové řídicí jednotky 16

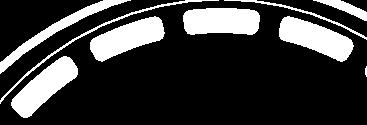

17 Displej a indikátory Stavové indikátory detektoru a systémové řídicí jednotky Detektor Indikátor bliká každých 10 sekund. NORMÁLNÍ STAV: CHYBA: POŽÁR: ZELENÁ ŽLUTÁ ČERVENÁ Systémová řídicí jednotka Indikátory 1 až 4 znázorňují stav detektorů 1 až 4*: NORMÁLNÍ STAV: nebliká CHYBA: ŽLUTÁ POŽÁR: ČERVENÁ Při NORMÁLNÍM STAVU systémové řídicí jednotky bliká indikátor 5 ZELENĚ Všechny indikátory blikají každých 10 sekund. Informace * DETEKTORY 2 AŽ 4 JSOU K DISPOZICI POUZE V SYSTÉMU S VYŠŠÍM POČTEM HLAVIC 17

18 Uspořádání nabídek Uživatelská nabídka Parametry řídicí jednotky Parametry detektoru 18 Tlačítkem Stiskem zadejte v této nabídce přístupový kód přepněte systém do režimu spánku

19 Uspořádání nabídek Uživatelská nabídka Popisy Parametry řídicí jednotky Režim napájení Hi A nebo Lo A Systémová řídicí jednotka Stav Systémová řídicí jednotka Verze softwaru Procentuální úroveň přijatého signálu Úroveň kompenzace Prahová úroveň požáru Zpoždění Požár Parametry detektoru Verze softwaru detektoru Stav detektoru Teplota stupně Celsia nebo Fahrenheita Vzdálenost 8 50 m nebo m Zpoždění Porucha Informace 19

20 Uspořádání nabídek Nabídka Engineering Výchozí pozice Nastavení detektoru Směrování LASERu Vyrovnání paprsku Prahová úroveň požáru Nastavení řídicí jednotky Pomocné programy Požární zkouška Zpoždění Požár / Chyba Vyvolání nabídky Access Engineering je podmíněno zadáním přístupového kódu K pohybu v nabídce slouží tlačítka pohybující kurzorem. K volbě položek slouží Stiskem se tato nabídka ukončí a systém se vrátí do uzamčeného stavu 20

21 Uspořádání nabídek Nastavení detektoru Výchozí stav je Non-Latched (bez přidržení) Nastavit číslo detektoru Nastavit vysílací výkon ** Naszavit vzdálenost Nastavit stav Požár Přidržet / Vynulovat Automatická optimalizace motoru Pohyb Zapnout / Vypnout Nastavit úroveň kompenzace ** Nastavit přijímací zisk ** Nastavit nulu / 100 % Informace * K DISPOZICI POUZE V SYSTÉMU S VĚTŠÍM POČTEM DETEKTORŮ ** UPOZORNĚNÍ: POUZE K TECHNICKÉMU VYUŽITÍ. ZMĚNA MŮŽE ZPŮSOBIT PORUCHU 21

22 Uspořádání nabídek Nastavení systémové řídicí jednotky Režim napájení Měřicí jednotky Změna přístupového kódu UPOZORNĚNÍ Při změně přístupového kódu postupujte opatrně. V případě ztráty kódu nelze jednotku odblokovat a musí být odeslána k výrobci. Na tuto situaci se nevztahuje záruka. 22 Měřicí jednotky Přepínání mezi metrickými a imperiálními jednotkami Změna přístupového kódu K vyvolání každé číslice použijte tlačítka Ke změně číslice použijte Tlačítkem uložte nový přístupový kód a vraťte se do nabídky nastavení Tlačítkem zrušte změnu a vraťte se do nabídky Engineering

23 Systémové informace Provozní parametry a rozměry Parametr Provozní napětí Pracovní proud režim s nízkým příkonem Pracovní proud režim s nízkým příkonem Rozsah prahové úrovně požáru Zpoždění (Požár) Zpoždění (Chyba) Pracovní vzdálenost mezi detektorem a reflektorem Maximální úhlová chyba detektoru Maximální úhlová chyba reflektoru Maximální moment hybnosti hlavice detektoru Optická vlnová délka Hodnota V ss ma ma 0,45 3,98 db % 2 30 s 2 30 s m ± 0,3 stupně ± 5 stupňů ± 3,5 stupně 850 nm Prahová úroveň chyby při rychlém zakrytí 87 % Provozní teplota (schválení UL) Provozní teplota (schválení EN54-12) Skladovací teplota Relativní vlhkost (nekondenzující) 93 % Stupeň krytí Napětí kontaktu relé Proud kontaktu relé Maximální délka kabelu (z řídicí jednotky do detektoru) 0 +37,8 stupňů Celsia stupňů Celsia stupňů Celsia IP54 30 V ss. 100 ma 100 m Parametr Popis Výchozí Přístupový kód Přístupový kód požadovaný k vyvolání nabídky Engineering Režim napájení Úroveň kompenzace Vysílací výkon Přijímací zisk Prahová úroveň požáru Zpoždění (Požár) Zpoždění (Chyba) Vzdálenost Automatická optimalizace Zapnuto/Vypnuto S přidržením/ bez přidržení Hi A : Systém bude pracovat při konstantním proudovém odběru 50 ma Lo A Lo A : Systém bude pracovat při konstantním proudovém odběru 10 ma Rozsah 50 až Úroveň zesílení použitá ke kompenzaci nashromážděného prachu a pohybu budovy 0 Automatická optimalizace je zahájena při úrovni 75 Rozsah 50 až 4095 Indikuje výkon optického výstupu. - Nastavena automaticky prostřednictvím Auto-Align Rozsah 1 až 255 Indikuje úroveň zesílení příjímače - Nastavena automaticky prostřednictvím Auto-Align Rozsah 10 % až 60 %. Nastavuje úroveň zastínění 35 % vyžadovanou pro detektor, aby vyslal signál Požár Rozsah 2 s až 30 s. Určuje časový interval, který systém 10 sekund potřebuje, aby byl pod prahovou úrovní před signalizací požáru Rozsah 2 s až 30 s. Určuje časový interval, který systém potřebuje, aby byl pod prahovou úrovní před signalizací poruchy 10 sekund Pamatujte si, že úroveň signálu musí během dvou sekund poklesnout pod <=13 % 8 50 m nebo m Nastavení vzdálenosti mezi detektorem a reflektorem Ovlivňuje výchozí vysílací 8 50 m výkon při zahájení automatického vyrovnání Vypíná či zapíná automatickou optimalizaci (funkci automatického pohybu paprsku) Určuje, zda systém přidrží stav Požár nebo se automaticky vynuluje Poruchy jsou vždy bez přidržení. Zapnuto Bez přidržení Průřez kabelu Úroveň hořlavosti krytu AWG 0,5 1,5 mm UL94 V0 Rozměry Šířka, palce (mm) Výška, palce (mm) Hloubka, palce (mm) Hmotnost, lb (kg) Systémová řídicí jednotka, včetně podstavce 7,9 (200) 9,3 (235) 2,8 (71) 2,0 (0,9) Detektor, včetně podstavce pro snadnou montáž 5,3 (135) 5,3 (135) 5,3 (135) 1,1 (0,5) Informace Univerzální držák 5,3 (135) 5,3 (135) 2,8 (71) 0,4 (0,2) Reflektor (jeden) 3,9 (100) 3,9 (100) 0,4 (10) 0,2 (0,1) Ochranný plášť Ø5,4 (Ø136) 6,2 (157) - 0,3 (0,13) 23
