SOKLOVÉ ZAKONČENÍ VÝŠKY 100 MM

Transkript

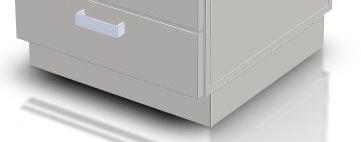

1 Krytování pomocí soklu má funkci nejen estetickou, kdy dotváří design celého prostoru, ale především praktickou, kdy uzavře jinak špatně čistitelný prostor. Zakončení skříněk k podlaze pomocí nožek a nacvakávacího soklu je vhodné řešení pro spodní, střední a vysoké skříně materiálového provedení STANDARD a STANDARD PLUS Parametry: Maximální sestavy skříní Výška soklu 100. Typy soklového zakončení: LMWx - skříňka osazena na soklových nožkách doplněných o lamino desku s otěrovou lištou. PSx - skříňka osazena na soklových nožkách doplněných o plastový sokl. SKxxxx - zakončení na nosném kovovém soklu.speciálně vyvinutém pro materiálové provedení PREMIUM Další možnosti soklového zakončení: Pro materiálové provedení PREMIUM (a PREMIUM 304) je možné i zakončení B000P, které je potaženo podlahovinou. Tento způsob zakončení je popsán v kapitole A. Pro materiálové provedení STANDARD a STANDARD PLUS je vhodné zakončení B000P a Bxxxx. Popsán v kapitole A Pro materiálové provedení PREMIUM (a PREMIUM 304) je vhodné osazení na nosný rám výšky 50 s možností mírné rektifikace výšky. Rám je popsán v kapitole A. Update: /6

2 LEGENDA: 1 - Pracovní deska Skříňka (204.01, , , ) 3 - Soklové zakončení (výšky , výšky 50 potažen podlahovinou , výšky 50 s rektifikací ) Update: /6

3 S1: Typové označení A: Soklové nacvakávací lišty S2: Pro materiálové provedení skříňky určeno A: STANDARD Systém FORLAB a vybavení propustí. Odsazení z předu 30, odsazení z boku 30. Uzpůsobeno osazení v prostoru. B: STANDARD PLUS Systém FORLAB a vybavení propustí. Odsazení z předu 30, odsazení z boku 30. Uzpůsobeno osazení v prostoru. C: PREMIUM Systém FORLAB. Odsazení z předu 30, odsazení z boku 10. Uzpůsobeno osazení v prostoru. S3: Osazení v prostoru určeno L: Zadní a levá strana u stěny Odsazení soklu od korpusu z přední a pravé strany P: Zadní a pravá strany u stěny Odsazení soklu od korpusu z přední a levé strany V: Vestavná skříň Odsazení soklu od korpusu z přední Z: Zadní stranou u stěny Odsazení soklu od korpusu z přední, pravé a levé strany Podle zvoleného materiálového provedení skříněk a osazení v prostoru se liší odsazení soklového zakončení. S4: Přechod mezi podlahovinou a stěnou F: Fabion - pozvolný přechod přes rádius L: Přechod 90 S5: Typ nacvakávací soklové lišty LMWB: Laminovaná deska v bílé barvě s otěrovou lištou, nožky LMWS: Laminovaná deska v šedé barvě s otěrovou lištou, nožky SK7035: Kovový sokl s povrchovou úpravou RAL 7035 bava šedá, nožky* SK9016: Kovový sokl s povrchovou úpravou RAL 9016 bava bílá, nožky* SPB: Plastový sokl v bílé barvě, nožky SPH: Plastový sokl s hliníkovou fólií, nožky SPS: Plastový sokl v šedé barvě, nožky * Není vhodný pro skřínky v materiálovém provedení STANDARD a STANDARD PLUS S6: Sokl doplňuje 0X: Sestavu skříní. Maximální sestavy : Jednu skříň Update: /6

4 S7: Hloubka skříní hloubka určeno 0450: Hloubka skříní vysokých a středních Hloubka soklu je pak : Hloubka skříní. Hloubka pracovní desky 600, 750 nebo 550 Hloubka soklu je pak : Hloubka skříní vysokých a středních Hloubka soklu je pak : Hloubka skříní dřezových, hloubka pracovní desky je Hloubka soklu je pak : Hloubka skříní dřezových, hloubka pracovní desky je. 850 Hloubka soklu je pak : Hloubka skříní dřezových, hloubka pracovní desky je plus hloubka instalačního panelu Hloubka soklu je pak 970 S8: Skříňka 1 ( A) 1950 S9: Skříňka 2 ( A) 1950 Update: /6

5 S10: Skříňka 3 ( A) 1950 S11: Skříňka 4 ( A) 1950 S12: Skříňk 5 ( A) Update: /6

6 S13: Skříňka 6 ( A) 1950 S14: Skříňka 7 ( A) 1950 S15: Atypické provedení O: Typové řešení Q: Atypické řešení Typové řešení 0 - jednoznačná specifikace z nabízených variant Atypické provedení Q - atypické řešení, které nejde jednoznačně specifikovat pomocí kódu Update: /6 Powered by TCPDF (
