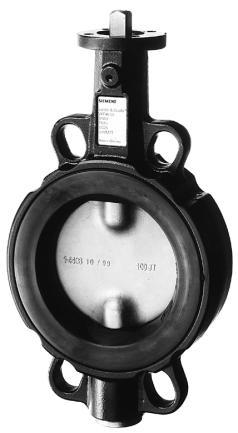

1 4 136 ACVATIX Škrticí klapky PN 6/10/16 pro přírubové připojení těsně uzavírající VKF46 Tělo klapky z šedé litiny EN-GJL-250 (do DN 300) Tělo klapky z tvárné litiny EN-GJS (od DN 350) DN k vs m 3 /h Montáž mezi příruby v tlakových třídách PN 6, PN 10, PN 16 podle ISO 7005 Těsně uzavírající podle EN , třída netěsnosti A Klapky nevyžadují žádnou údržbu Volitelné ruční ovládání ASK46 (do DN 400) Podle volby lze použít s elektromotorickými pohony SAL nebo SQL36E Použití Užití jako regulační nebo uzavírací klapka s elektrickým pohonem nebo s ručním ovládáním pro systémy vytápění, větrání a klimatizace V otevřených a uzavřených okruzích Pro 2-polohové řízení (otevřeno/zavřeno) Pro 3-polohové řízení Pro kotlové okruhy, chladiče a chladicí věže sekvenčních okruhů Pro otevření nebo uzavření průtoku do výměníku tepla nebo kompletních částí zařízení CA1N4136cz Building Technologies

2 Přehled typů Typ produktu DN k vs Příruba pohonu Rychlost proudění 1) VKF46 [m 3 /h] EN ISO 5211 Voda [m/s] Plyn [m/s] VKF VKF F04 VKF VKF VKF F05 VKF VKF F07 VKF VKF VKF VKF VKF VKF F10 F10 3) VKF mm VKF ) k vs doporučená maximální rychlost průtoku při plně otevřené škrticí klapce Jmenovitý průtok vody (5 30 C) plně otevřenou škrticí klapkou při tlakové ztrátě 100 kpa (1 bar) Příslušenství Ruční ovládání ASK461 ASK462 ASK463 ASK464 Uzamykatelná páka se zarážkami v koncových polohách 0 a 90 a s přesným nastavováním po 6 Zábrana proti kondenzaci Jednoduchá instalace Pro VKF46, DN Návod k montáži je přiložen Ručně ovládaný šnekový převod umožňuje plynulé přestavování mezi 0 a 90 Samovolné zajištění Indikace polohy Zábrana proti kondenzaci Jednoduchá instalace Pro VKF46, DN Návod k montáži je přiložen Objednávání Příklad: Produktové číslo Skladové číslo Označení Množství VKF4650 VKF4650 Škrticí klapka 1 SAL3100T20 S55162-A110 Rotační pohon SAL3100T20 1 Dodávka Škrticí klapka, pohon, ruční ovládání a montážní sada jsou baleny samostatně Škrticí klapky jsou dodávány bez protipřírub Revizní č Viz přehled, strana 8 2/8

3 Kombinace přístrojů Škrticí klapka VKF4640 Ruční ovládání Elektromotorické pohony SALT20 SALT40 VKF4650 ASK VKF4665 VKF VKF46100 ASK SQL36 E50F04 E50F05 E65 E110 E160 p s [kpa] 1600 VKF VKF ASK463 VKF VKF VKF46300 ASK464 VKF VKF VKF46450 VKF46500 on request 300 VKF46600 Přehled pohonů p s Maximální dovolená tlaková diference, při které klapka s pohonem bezpečně zavírá proti tlaku (zavírací tlak) Maximální dovolená tlaková diference (zavírací tlak) pro montáž s jednou přírubou, viz str 5 Produktové Typ číslo pohonu SAL3100T20 SAL3100T40 SAL8100T20 SAL8100T40 SAL6100T20 SAL6100T40 Elektromotorický SQL36E50F04 SQL36E50F05 Provozní napětí Řídicí signál Zpětná pružina AC 230 V 3-polohový Doba přestavení pro 90 při 50 Hz Krouticí bez SEZ311 s SEZ311 moment 20 Nm 40 Nm 20 Nm 120 s 40 Nm AC/DC 24 V DC 0 10 V 20 Nm DC 4 20 ma Ne 40 Nm Ω 25 s 40 Nm SQL36E65 AC 230 V 3-polohový 6 s s 100 Nm SQL36E s s 400 Nm SQL36E s s 1200 Nm Katal list N4502 N4505 Konstrukce Škrticí klapka Kruhové tělo klapky je ze šedé nebo tvárné litiny, výstelka z pryže EPDM a několik ložisek hřídele Výstelka je také použita jako těsnění příruby Tak je zamezeno kontaktu média s pouzdrem klapky Klapka je vybavena otáčecím diskem (úhel rotace 360 ) Poloha disku klapky je indikována drážkou na vrchní straně hřídele 3/8

4 4136D01 Průtokový diagram p v 100 [bar] 0,01 0,02 0,03 0,05 0,07 0,1 0,2 0,3 0,5 0, V100 [m 3 /h] DN - kvs V100 [l/s] 89,0 66,7 55,6 44, ,4 27,8 22,2 16,7 11,1 8,90 6,67 5,56 4,45 3,34 2,78 2,22 1, p V100 [kpa] p v100 = Tlaková diference na plně otevřené škrticí klapce při průtoku V 100 V 100 = Průtok plně otevřenou škrticí klapkou 100 kpa = 1 bar 10 mvs 1,11 1 m 3 / h = 0,278 l/s vody při 20 C 4/8

5 4136Z Z D02 Průtoková charakteristika 1,0 0,8 Orůtok k v / k vs 0,6 0,4 0, Úhel rotace Projektování Montáž škrticí klapky do potrubí je možná jen s jednou přírubou: DN : 300 kpa DN : 200 kpa Upozornění Médium může škrticími klapkami VKF46 proudit oběma směry Před zapnutím čerpadla (čerpadel) musí být klapka plně otevřena (ručně nebo řídícím signálem na svorce Y1) Tím se zabrání působení tlakových rázů na klapku Montáž Montážní polohy Údržba Upozornění Návod k montáži je přiložen k balení klapky Škrticí klapky VKF46 mohou být montovány v aplikacích v PN 6, PN 10, PN 16 Škrticí klapky VKF mohou být použity pouze v aplikacích v PN 16! Nepoužívejte dodatečná přírubová těsnění VKF 46 + SQL36E Jakákoliv Škrticí klapky VKF46 nevyžadují žádnou údržbu VKF46 + SALT20 / T Svislá až horizontální Před provedením servisní činnosti na klapce, pohonu nebo montážní sadě: Vypněte čerpadlo a odpojte napájecí napětí Uzavřete hlavní uzavírací ventily v potrubí Odtlakujte potrubní systém a nechte ho vychladnout Pokud je to nutné, odpojte kabely elektrického připojení ze svorkovnice Opětovné uvedení klapky do provozu proveďte až po řádném namontování pohonu nebo ručního ovládání na klapku 5/8

6 Likvidace Nelikvidujte zařízení jako domovní odpad Speciální manipulace s jednotlivými komponenty může být nařízena zákonem nebo musí být ekologicky citlivá Dodržujte všechny místní a aktuálně platné zákony a předpisy Záruka Uvedené technické údaje pro tyto aplikace jsou platné pouze při použití kohoutů s pohony Siemens uvedenými v kapitole «Kombinace přístrojů» na straně 3 Záruka se nevztahuje na škody vzniklé při použití ventilů s pohony jiných Technické údaje Provozní údaje Tlaková třída PN PN 16 podle EN1333 Standardy, směrnice a schválení Kompatibilita k životnímu prostředí Přípustný provozní tlak 1600 kpa (16 bar) Průtoková charakteristika podle diagramu na straně 5 Netěsnost A podle EN (těsně uzavírající) Přípustná média chladicí voda, teplá voda, studená voda, solanka, demineralizovaná voda (změkčená), voda s nemrznoucí příměsí, vzduch Doporučení: kvalita vody podle VDI2035, ČSN EN Teplota média C Přírubové připojení k potrubí 1) PN 6, PN 10, PN 16 podle ISO7005 Celková délka DIN EN 558, série 20 Příruba pro pohon nebo ruční ovládání EN ISO 5211 Úhel otočení 90 Směrnice pro tlaková zařízení PED 2014/68/EU Tlaková příslušenství Rozsah: Článek 1, část 1 Definice: Článek 2, část 5 Fluid group 2: DN Kategorie I, Modul A, se značením CE podle článku 14, část 2 DN Kategorie II, Modul A2, se značením CE podle článku 14, část 2, číslo autorizované osoby 0036 DN Kategorie III, modul H, se značením CE, číslo autorizované osoby 0036 EU shoda (CE) DN A5W ) EAC Shoda Euroasie Shoda Produktová deklarace o životním prostředí obsahuje údaje o konstrukci a posouzení produktů kompatibilních k životnímu prostředí (shoda RoHS, materiálové složení, balení, environmentální výhody, likvidace) Materiály Tělo klapky do DN 300 šedá litina EN-GJL-250 od DN 350 tvárná litina EN-GJS Hřídel nerezová ocel Disk do DN 300 nerezová ocel od DN 350 poniklovaná ocel St 523 Ruční ovládání ASK46 litý hliník Výstelka EPDM Rozměry viz kapitola "Rozměry", strana 7 Hmotnost viz kapitola "Rozměry", strana 7 1) 2) VKF nejsou vhodné pro aplikace v PN 6 a PN 10 Dokumenty lze stáhnout z 6/8

7 G L Rozměry Rozměry v mm Y A E1 E2 B Typ DN A B C G J * T D5 L PN 6 PN 10 PN 16 X Y Z kg ø ø ø øe1 F øe2 F øe2 F EN 5211 ø ø [kg] VKF M12 (4x) 110 M16 (4x) 110 M16 (4x) VKF M12 (4x) 125 M16 (4x) 125 M16 (4x) 11 F VKF M12 (4x) 145 M16 (4x) 145 M16 (4x) 29 VKF M16 (4x) 160 M16 (8x) 160 M16 (8x) VKF M16 (4x) 180 M16 (8x) 180 M16 (8x) 14 F VKF M16 (8x) 210 M16 (8x) 210 M16 (8x) 69 VKF M16 (8x) 240 M20 (8x) 240 M20 (8x) F VKF M16 (8x) 295 M20 (8x) 295 M20 (12x) 132 VKF M16 (12x) 350 M20 (12x) 355 M24 (12x) VKF M20 (12x) 400 M20 (12x) 410 M24 (12x) F VKF M20 (12x) 460 M20 (16x) 470 M24 (16x) 394 VKF M20 (16x) 515 M24 (16x) 525 M27 (16x) 587 VKF M27 (20x) VKF M30 (20x) VKF M33 (20x) 171 A Odpovídá celkové délce podle EN 558, série 20 (kromě DN 350) * Vzdálenost montážního místa pro připojení pohonu od středu potrubí H, celková výška klapky a pohonu = Montážní výška klapky (J*) od osy potrubí + Montážní výška pohonu - SALT20/T40 = 160 mm (DN ) - SQL36E50 = 210 mm (DN ) - SQL36E65 = 235 mm (DN ) - SQL36E110 = 257 mm (DN ) - SQL36E160 = 282 mm (DN ) + Minimální volný prostor (> 200 mm) od zdi nebo stropu pro montáž, připojení, provoz, servis atd 7/8

8 F E C D I H J 4136M M02 B ASK461 ASK462 ASK463 A X Y D C Typ DN A B C D X Y kg ø ø [kg] ASK ASK ASK ASK464 A B G X Y Type DN A B C D E F G H I J X Y kg ø ø [kg] ASK Revizní čísla Typ produktu Platné od revizního čísla Typ produktu Platné od revizního čísla VKF4640 B VKF46250 B VKF4650 B VKF46300 B VKF4665 B VKF46350 B VKF4680 B VKF46400 B VKF46100 B VKF46450 B VKF46125 B VKF46500 B VKF46150 B VKF46600 B VKF46200 B Vydáno Siemens sro Divize Building Technologies Control Products & Systems (CPS) Siemensova Praha 13 Česká republika Tel wwwsiemenscom/buildingtechnologies 8/8 Siemens sro, 2001 Změny vyhrazeny
