1 Kontakt PERI, spol. s r.o. bednění lešení služby Průmyslová Jesenice u Prahy tel.: info@peri.cz Obsah Strana Rám 2 Poslední změny Datum Iniciály Strana Nová verze 10/2015 I fw Kloubový roh 12 Vyrovnávací vložka 15 Šachtový roh 18 Vnější roh 22 Odbedňovací panel 24 Příslušenství 28 Vysvětlivky znaků 35 Jen pro interní použití! NK_ _cz 1 34

2 Ocelový rám Č. Číslo výrobku 1 Čelní profil 2 Žebro 1 3 Podélný profil 4 Pouzdro -ocel Kotevní plech Jen pro interní použití! NK_ _cz 2 34

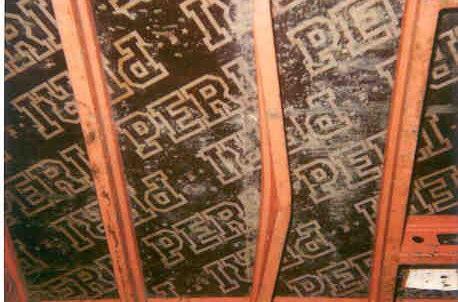

3 Výrobek Číslo výrobku Výrobek Číslo výrobku Panel D 250x Panel D 250x Panel D 250x Panel D 250x Panel D 250x Víceúčelový panel DM 250x Panel D 125x Panel D 125x Panel D 125x Panel D 125x Panel D 125x Víceúčelový panel DM125x Panel D 150x Panel D 150x Panel D 150x Panel D 150x Panel D 150x Víceúčelový panel DM 150x Panel D 75x Panel D 75x Panel D 75x Panel D 75x Panel D 75x Víceúčelový panel DM 75x Jen pro interní použití!nk_ _cz 3 35

4 Hliníkový rám Č. Číslo výrobku 1 1 Čelní profil 2 Žebro 2 3 Podélný profil 4 Kotevní plech, alu Pozdro -alu Výrobek Číslo výrobku DA 125x DA 125x DA 250x DA 250x Jen pro interní použití! NK_ _cz 4 34

5 Rám Ohnutý panel > 8 mm A Panel je prohnutý napříč diagonální linií, zkontroluj diagonálním měřením Rozdíl A to B > 5 mm B Internal use only! NK_ _cz 5 34

6 Rám Promáčknutý profil Poté kontrola svárů Promáčknutá hrana profilu 3 mm > 3 mm Internal use only! NK_ _cz 6 34

7 Rám Zdeformovaný čelní profil Nelze spojit zámkem DRS Zdeformovaný podélný profil Nelze spojit zámkem DRS Internal use only! NK_ _cz 7 34

8 Rám Ohnuté, zdeformované žebro 3 mm > 3 mm 10 mm > 10 mm Chybějící nebo zničený kotevní plech Internal use only! NK_ _cz 8 34

9 Rám Prasklina ve sváru hrany nebo žebra Díra v profilu Ø 5 mm > Ø 5 mm 15 mm > 15 mm Internal use only! NK_ _cz 9 34

10 Vntiřní ocelový roh Č. Číslo výrobku 1 1 Tvarované víko 2 Hrana profilu 2 3 Žebro 4 Lemovací vložka 3 Výrobek Číslo výrobku 4 Vntiřní ocelový roh Vntiřní ocelový roh Vntiřní ocelový roh Vntiřní ocelový roh Jen pro interní použití! NK_ _cz 10 34

11 24.11 Vypouklá lemovací vložka Prohnutý profil > 8 mm Promáčklá lemovací vložka > 3 mm Internal use only! NK_ _cz 11 34

12 Kloubový roh Č. Číslo výrobku 1 1 Tvarované víko Úhelník Pant 3 Výrobek Číslo výrobku Kloubový roh DGE Kloubový roh DGE Kloubový roh DGE Kloubový roh DGE Jen pro interní použití! NK_ _cz 12 34

13 Kloubový roh Ohnutý profil > 5 mm Nedostatečně funkční Vyčistit a naolejovat pant Není dále funkční Internal use only! NK_ _cz 13 34

14 Kloubový roh Zničené, zdeformované tvarované víko Je-li možné nedá-li se opravit Poškozený úhelník Promáčklá lemovací vložka > 3 mm Internal use only! NK_ _cz 14 34

15 Vyrovnávací vložka Č. Číslo výrobku 1 Al. úhelník Povrch betonovací plochy 3 Alu trubka Plech pro opravu Výrobek Číslo výrobku 1 Vyrovnávací vložka DWD 125x Vyrovnávací vložka DWD 125x Vyrovnávací vložka DWD 150/ Vyrovnávací vložka DWD 150/ Vyrovnávací vložka DWD 250x Vyrovnávací vložka DWD 250x Vyrovnávací vložka DWD 75x Jen pro interní použití! NK_ _cz 15 34

16 Vyrovnávací vložka Ohnutý profil > 8 mm Prohnutý povrch betonovací plochy > 3 mm 10 mm > 10 mm Zdeformované tvarované víko Sváry jsou nepoškozené sváry jsou poškozené Díra v profilu 3 cm > 3 cm Internal use only! NK_ _cz 16 35

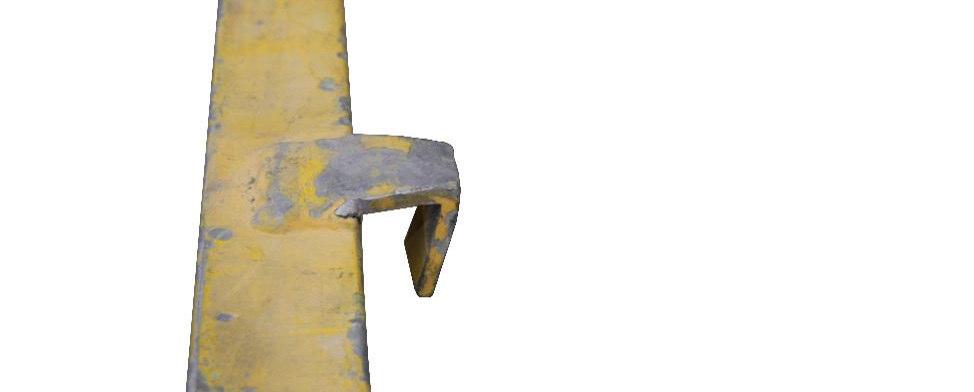

17 Vyrovnávací vložka Ohnutý úhelník 10 mm > 10 mm Úhelník chybí Trubka chybí nebo je nepoužitélná Internal use only! NK_ _cz 17 34

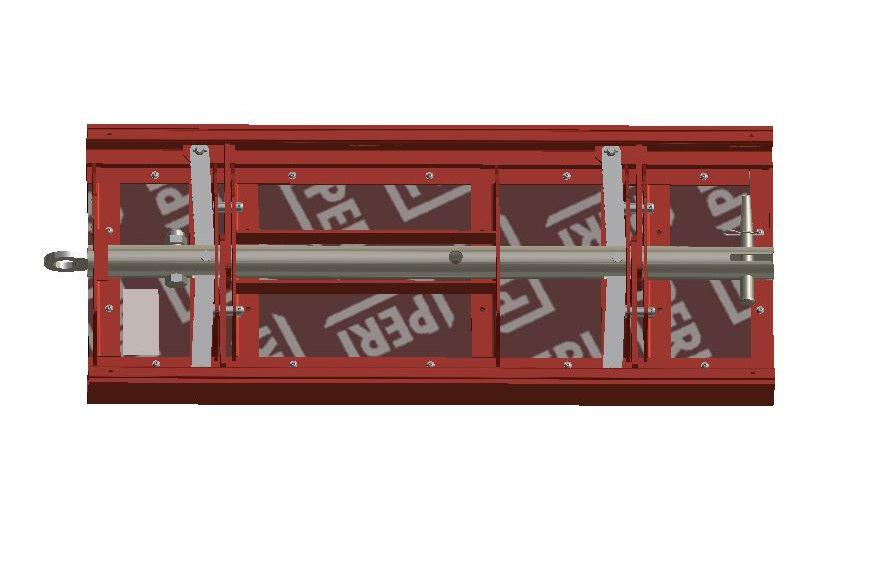

18 Šachtový roh DSE Č. Číslo výrobku 1 1 Jeřábové oko Typový štítek Krajní vzpěra 3 4 Pákové rameno Čep 26x Závlačka 4/ Šroub M24x Matice ISO 7042 M Výrobek Číslo výrobku Šachtový roh DSE Šachtový roh DSE Šachtový roh DSE Jen pro interní použití! NK_ _cz 18 34

19 Šachtový roh Jeřábové oko Ohnuté zlomené Typový štítek chybí/je nečitelný Páka Ohnutá nepoužitelná Internal use only! NK_ _cz 19 34

20 Šachtový roh Ohnutá krajní vzpěra Čep a závlačka chybí (Pin) (Závlačka 4/1) Internal use only! NK_ _cz 20 34

21 Vřeteno šachtového dílu DSE (111665) Č. Číslo výrobku Vřeteno Závitový šroub Vidlice 4 Čep D=20x Poškození Ohnutá vidlice Vřeteno/ závitová tyč možný posun Je možný Není možný Jen pro interní použití!nk_ _cz 21 34

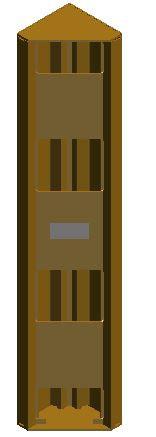

22 Vnější roh DAW Č. Číslo výrobku 1 1 Čelní deska 2 Plech 2 3 Plocha k betonu 3 Výrobek Číslo výrobku Vnější roh DAW Vnější roh DAW Vnější roh DAW Vnější roh DAW Jen pro interní použití! NK_ _cz 22 34

23 Vnější roh DAW Promáčknutí v ploše k betonu > 3 mm Nepoužitelný plech Promáčknutí v čelní desce Internal use only! NK_ _cz 23 34

24 Čelní dílec AT Č. Číslo výrobku 1 1 Čelní deska Těsnící profil 2 3 Hák Výrobek Číslo výrobku Čelní dílec AT 125x Čelní dílec AT 125x Čelní dílec AT 205x Čelní dílec AT 205x Čelní dílec AT 275x Čelní dílec AT 275x Jen pro interní použití! NK_ _cz 24 34

25 Čelní dílec AT Zařezaný těsnící profil > 3 mm hloubky Hák zlomený nebo ztracený Ohnutý profil > 8 mm Poškozená čelní deska > 3 mm do 10 mm > 10 mm Internal use only! NK_ _cz 25 34

26 Čelní dílec MTF Č. Číslo výrobku 1 1 Střední díl pravý Střední díl levý 2 3 Plech Šroub Výrobek Číslo výrobku Čelní dílec MTF 125 x Čelní dílec MTF 125 x 24/ Čelní dílec MTF 125 x Čelní dílec MTF 125 x 35/ Čelní dílec MTF 250 x Čelní dílec MTF 250 x 24/ Čelní dílec MTF 250 x Čelní dílec MTF 250 x 35/ Jen pro interní použití! NK_ _cz 26 34

27 Čelní dílec MTF Profil je ohnutý nebo zdeformovaný > 8 mm Plech ohnutý nebo nepoužitelný Internal use only! NK_ _cz 27 34

28 Zámek DRS (066080) Rozebraný zámek Ohnutá čelist Klín je nefunkční ohnutý nebo prasknutý Odlomení hlavy klínu Internal use only! NK_ _cz 28 34

29 Klínový zámek DKS (066081) Č. Číslo výrobku Klín Pojistka Čelisti Poškození Ztracený klín Ohnuté čelisti Jen pro interní použití!nk_ _cz 29 34

30 Vyrovnávací závora DAR 80 (066084) Č. Číslo výrobku Klín Vodítko Profil Poškození Vodítko a klín je poškozen nebo ztracen Ohnutý profil > 8 mm Jen pro interní použití!nk_ _cz 30 34

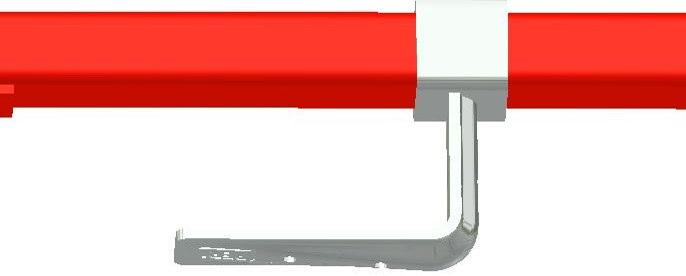

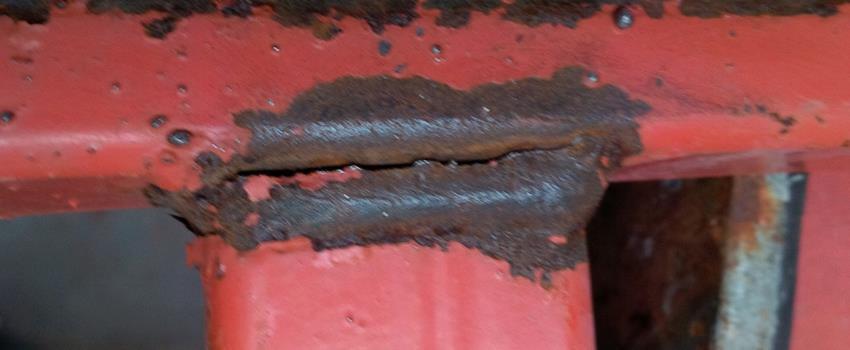

31 Betonářská konzolka DG 85 (066085) Prasknutý svár Deformace materiálu Bez deformace Ohnutý hák Ohnutá svíslá trubky Oprava možná Oprava není možná Ohnuté části Internal use only! NK_ _cz 31 34

32 Držák sloupku zábradlí (106877) Č. Číslo výrobku Čep Závlačka Základní díl 4 4 Pružina Poškození Ztracená pružina (pružina) (Podložka) (Závlačka) Ohnutý základní díl Jen pro interní použití!nk_ _cz 32 34

33 Sloupek zábradlí HSGP-2 (116292) Deformovaný nebo chybějící posuvný držák Deformovaný nebo chybějící pevný držák Ohnutí, deformace > 5 mm Internal use only! NK_ _cz 33 34

34 Vysvětlivky znaků Znak Význam Znak Význam Znak Význam Není v pořádku materiál je poškozený Fakturuje se zákazníkovi Optické poškození OK materiál zůstává v nájemním skladu Nefakturuje se zákazníkovi Funkční poškození Poškozený material není dovoleno vydávat materiál z bezpečnostních důvodů Zkrácení prvku Funkční poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava dle instrukcí Označení prvku barvou Statické poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava za studena poté kontrola svárů a sousedních dílů Výměna poškozeného dílu Oprava po výpočtu hospodárnosti Doplnění chybějícího dílu Očištění materiálu Jen pro interní použití! Vysvětlivky znaků 34 34
