Obj. č.: Solární meteorologická stanice BAR808HG

Transkript

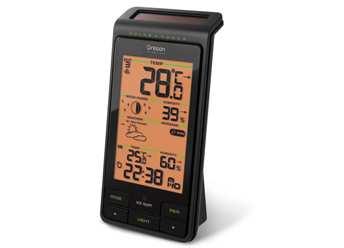

1 Solární meteorologická stanice BAR808HG Obj. č Úvod Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup solární meteorologické stanice BAR808HG s pokojovým a venkovním teploměrem, s grafickou předpovědí počasí včetně tendence vývoje tlaku vzduchu, se zobrazením měsíčních fází a s hodinami s naprosto přesným časem, které jsou řízeny rádiovým časovým signálem DCF-77 (MSF-60). Obsluha této meteorologické stanice je velmi jednoduchá a bez komplikací. K meteorologické stanici přiložený externí senzor měří venkovní teplotu a relativní vlhkost vzduchu. Tyto naměřené hodnoty přenáší poté tento senzor do meteorologické stanice bezdrátově v rádiovém pásmu 433 MHz na vzdálenost až 30 m. Tato meteorologická stanice dokáže přijímat signály až ze tří venkovních (externích) senzorů měření teploty a relativní vlhkosti vzduchu. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Obsah Strana Úvod...1 Základní parametry solární meteorologické stanice...2 Zobrazení na displeji a ovládací tlačítka meteorologické stanice (přední strana)...3 Součásti a ovládací tlačítka meteorologické stanice (zadní strana)...4 Senzor měření venkovní teploty a relativní vlhkosti vzduchu...4 Funkce solárního článku (panelu)...5 Příprava meteorologické stanice k použití (vložení / výměna baterií)...5 Příprava venkovního senzoru k použití...5 Umístění venkovního senzoru...5 Vložení (výměna) baterie + základní nastavení venkovního senzoru...6 Synchronizace rádiového přenosu signálů z venkovního senzoru do stanice...6 Přenos naměřených hodnot teploty z venkovního senzoru do stanice...6 Radiový časový signál DCF-77 (MSF-60)...7 Ruční nastavení času (přepnutí stanice do režimu jejího nastavení)...9 Změna zobrazení na displeji meteorologické stanice...9 Zobrazení hodnot naměřených jednotlivými venkovními senzory...9 Zobrazení maximálních a minimálních naměřených hodnot...10 Tendence (trend) vývoje teplot a relativních vlhkostí vzduchu...10 Tendence (trend) vývoje tlaku vzduchu...10 Grafická předpověď počasí...10 Varování před nepříznivým počasím...11 Zobrazení měsíčních fází...11 Varování před nebezpečím tvorby náledí (námrazy)...12 Zapnutí osvětlení displeje meteorologické stanice...12 Volba jednotky měření teploty...12 Zpětné nastavení stanice a venkovního senzoru na dílenské parametry...12 Bezpečnostní předpisy, čištění, údržba, recyklace a záruka...12 Technické údaje...13 Základní parametry solární meteorologické stanice Naprosto přesný čas (hodiny řízené rádiovým časovým signálem DCF-77 nebo MSF-60) s možností posunutí časového pásma. Napájení stanice Solární článek a alkalické baterie. Měření a zobrazení pokojové jakož i venkovní teploty vzduchu, zobrazení pokojové a venkovní relativní vlhkosti vzduchu včetně zobrazení maximálních a minimálních naměřených hodnot. Zobrazení tendence (trendu) vývoje teploty a relativní vlhkosti vzduchu (pokojové i venkovní) pomocí šipek Zobrazení tendence vývoje tlaku vzduchu (tendence vývoje počasí) pomocí šipek. Grafické zobrazení předpovědi počasí Varování před vysokými teplotami, mrazem, větrem, bouřkou a mlhou. Grafické zobrazení měsíčních fází. Svítivá LED ve tvaru sněhové vločky signalizující nebezpečí tvorby náledí (námrazy). Venkovní bezdrátový senzor měření teploty a relativní vlhkosti vzduchu s dosahem rádiového přenosu signálů na vzdálenost až 30 m (napájení pomocí baterie). Přehledný a dobře čitelný LCD displej. 2

2 Zobrazení na displeji a ovládací tlačítka meteorologické stanice (přední strana) Součásti a ovládací tlačítka meteorologické stanice (zadní strana) 1 Solární článek (panel). 2 Symbol síly příjmu signálů (naměřené teploty) z venkovního senzoru. 3 Symbol vybité baterie ve venkovním senzoru měření teploty. 4 Grafické zobrazení měsíčních fází. 5 Grafická (symbolická) předpověď počasí včetně zobrazení tendence (trendu) vývoje tlaku vzduchu (tendence vývoje počasí). 6 Zobrazení naměřené pokojové teploty (IN). Aktuální, maximální a minimální teplota včetně zobrazení tendence (trendu) vývoje teploty. 7 Zobrazení dopoledního (AM) nebo odpoledního (PM) času ve 12-hodinovém formátu zobrazení času. 8 Symbol síly příjmu rádiového časového signálu DCF-77 (MSF-60). 9 Symbol vybitých baterií v meteorologické stanici. 10 Tlačítko MODE Přepnutí stanice do režimu jejího nastavení a přepínaní zobrazení na displeji meteorologické stanice. 11 Tlačítko Zvýšení hodnoty při provádění nastavení meteorologické stanice nebo aktivace příjmu rádiového časového signálu DCF-77 (MSF-60). Přepínání mezi zobrazením naměřené teploty z jednotlivých venkovních (externích) senzorů (1 až 3). 12 Zobrazení naměřené venkovní teploty (OUT). Aktuální, maximální a minimální teplota včetně zobrazení tendence (trendu) vývoje teploty. 13 Zobrazení naměřené venkovní relativní vlhkosti vzduchu (externím senzorem). Aktuální, maximální a minimální hodnota včetně zobrazení tendence (trendu) vývoje vlhkosti vuduchu. 14 Varování před vysokými teplotami, mrazem, větrem, bouřkou a mlhou 15 Zobrazení naměřené pokojové relativní vlhkosti vzduchu. Aktuální, maximální a minimální relativní vlhkost vzduchu včetně zobrazení tendence (trendu) vývoje vlhkosti vzduchu. 16 Posunutí časového pásma. ZONE 17 Zobrazení času nebo data včetně zkratky dne týdnu a zobrazení sekund. 18 Svítivá dioda se symbolem sněhové vločky. Varování před nebezpečím tvorby náledí nebo námrazy. 19 Tlačítko LIGHT Zapínání osvětlení displeje. 20 Tlačítko MEM Přepínání mezi zobrazením naměřené aktuální, maximální a minimální teploty jakož i relativní vlhkosti vzduchu (pokojové a venkovní). 21 Tlačítko Snížení hodnoty při provádění nastavení meteorologické stanice nebo deaktivace příjmu rádiového časového signálu DCF-77 (MSF-60). 3 1 Otvor k zavěšení meteorologické na stěnu. 2 Otvor se zapuštěným tlačítkem RESET Zpětné nastavení meteorologické stanice na základní (dílenské) parametry. 3 Přepínač EU / UK Tímto posuvným přepínačem zvolíte buď příjem rádiového časového signálu DCF-77, jehož vysílač se nachází v SRN v Mainflingenu poblíž Frankfurtu nad Mohanem ve Spolkové republice Německo (poloha přepínače EU ) nebo zvolíte příjem rádiového časového signálu MSF-60, jehož vysílač se nachází ve Velké Británii v Anthornu poblíž Rugby (poloha přepínače UK ). 4 Přepínač (tlačítko) C / F Přepínání jednotek teploty (stupně Celsia nebo Fahrenheita). Senzor měření venkovní teploty a relativní vlhkosti vzduchu 1 Kontrolka (svítivá dioda, LED). 2 Otvor (očko) k zavěšení venkovního senzoru na stěnu. 3 Bateriové pouzdro (otevřené bez krytu). 4 Otvor se zapuštěným tlačítkem RESET Zpětné nastavení senzoru na dílenské parametry. 5 Přepínač CHANNEL (kanálový volič) Volba kanálu č. 1 až 3 (identifikačního čísla venkovního senzoru) v pásmu 433 MHz. 4

3 Funkce solárního článku (panelu) Tento solární článek doplňuje napájení meteorologické stanice a prodlužuje životnost do meteorologické stanice vložených baterií. Tento solární článek ale nedokáže samostatně bez použití baterií tuto meteorologickou stanici napájet. Příprava meteorologické stanice k použití (vložení / výměna baterií) Otevřete kryt bateriového pouzdra meteorologické stanice na její spodní zadní straně. Vložte do otevřeného pouzdra 3 (nejlépe alkalické) baterie 1,5 V velikosti AA správnou polaritou jejich kontaktů viz označení (+) a ( ) v bateriovém pouzdru. Po každé výměně baterií stiskněte (například otevřenou kancelářskou sponkou nebo párátkem) zapuštěné tlačítko zpětného nastavení meteorologické stanice na dílenské parametry RESET, které se nachází v bateriovém pouzdru. Poté kryt bateriového pouzdra uzavřete. Jakmile se na displeji meteorologické stanice v jeho dolním segmentu zobrazení času zobrazí symbol, proveďte výměnu baterií v meteorologické stanici. Jakmile se na displeji meteorologické stanice v jeho horním segmentu zobrazení naměřené venkovní teploty zobrazí symbol baterie ve venkovním senzoru. Příprava venkovního senzoru k použití, proveďte výměnu Tento senzor měří venkovní teplotu a relativní vlhkost vzduchu (případně pokojovou teplotu) a naměřené údaje přenáší bezdrátově do meteorologické stanice v rádiovém pásmu 433 MHz. Umístění venkovního senzoru Venkovní senzor můžete položit na rovnou plochu (například na stůl). K tomuto účelu použijte opěrku na zadní straně senzoru. Venkovní senzor můžete též zavěsit na háček nebo na hlavičku šroubku (vrutu) a provést tak jeho nástěnnou montáž. Jako ideální místo pro montáž tohoto senzoru zvolte jeho umístění pod vhodným přístřeškem (do stálého stínu), aby byl tento senzor chráněn před dopadem přímého slunečného záření a před nepříznivými vlivy počasí (deštěm, sněhem atd.), které by ovlivňovaly měření venkovní teploty. Vložení (výměna) baterie + základní nastavení venkovního senzoru 1. Otevřete kryt bateriového pouzdra senzoru na jeho zadní straně. 2. Vložte do tohoto pouzdra 1 alkalickou baterii 1,5 V velikosti AA správnou polaritou viz označení (+) a ( ) v bateriovém pouzdru. 3. Přepínačem CHANNEL (volba kanálu č. 1 až 3 v pásmu 433 MHz) zvolte číslo kanálu (identifikační číslo venkovního senzoru), který budete používat pro radiový přenos signálů (naměřené teploty a relativní vlhkosti vzduchu) z venkovního senzoru do meteorologické stanice. Tento posuvný přepínač neboli kanálový volič se nachází v bateriovém pouzdru venkovního senzoru. Základní nastavení předpokládá volbu kanálu č. 1 (použití pouze jednoho venkovního senzoru). 4. Další nastavení proveďte v nevelké vzdálenosti od meteorologické stanice. Stiskněte v bateriovém pouzdru senzoru (například pomocí otevřené kancelářské sponky nebo párátkem) zapuštěné tlačítko zpětného nastavení RESET. 5. Uzavřete opět kryt bateriového pouzdra venkovního senzoru. Jakmile se na displeji meteorologické stanice v jeho horním segmentu zobrazení naměřené venkovní teploty zobrazí symbol, proveďte výměnu baterie ve venkovním senzoru. Synchronizace rádiového přenosu signálů z venkovního senzoru do stanice Stiskněte na meteorologické stanici současně tlačítko MODE a tlačítko. Podržte tato tlačítka stisknutá delší dobu (asi 2 sekundy). Na displeji meteorologické stanice se zobrazí symbol příjmu signálu z venkovního (externího) senzoru, který signalizuje sílu rádiového přenosu signálu mezi senzorem a stanicí Meteorologická stanice se pokouší zachytit signály (vysílání) z venkovního senzoru měření teploty a relativní vlhkosti vzduchu. Meteorologická stanice zachytila signály z venkovního senzoru měření teploty a relativní vlhkosti vzduchu. Meteorologická stanice nezaregistrovala žádný externí senzor měření teploty a relativní vlhkosti vzduchu. V tomto případě zkontrolujte stav nabití baterie ve venkovním (externím) senzoru. Přenos naměřených hodnot teploty z venkovního senzoru do stanice Tento senzor (vysílač) měří venkovní teplotu a relativní vlhkost vzduchu (případně pokojovou teplotu a relativní vlhkost vzduchu) v intervalu každých 40 sekund a naměřené údaje přenáší bezdrátově v rádiovém pásmu 433 MHz do meteorologické stanice (přijímače). K zajištění optimálního rádiového přenosu naměřených hodnot z venkovního senzoru do meteorologické stanice dodržte následující pokyny Po vložení baterie do senzoru zvolte číslo příslušného kanálu pomocí kanálového voliče. Nevystavujte senzor přímému slunečnímu záření a přílišné vlhkosti (dešti, sněhu atd.). Montáž tohoto venkovního senzoru proveďte v chráněném venkovním prostoru (například pod převisem střechy nebo pod vhodným přístřeškem). Venkovní (externí senzor) nesmí být umístěn ve větší vzdálenosti než 30 metrů od meteorologické stanice. Dosah rádiového přenosu z tohoto senzoru může být ovlivněn okolní teplotou. Při nižších teplotách klesá napětí do senzoru vložené baterie, což značně snižuje dosah rádiového přenosu mezi senzorem a meteorologickou stanicí. Dejte prosím pozor na tuto skutečnost při umisťování tohoto venkovního senzoru. 5 6

4 Umístěte tento externí senzor takovým způsobem, aby jeho přední strana nebo zadní strana byla namířena na meteorologickou stanici. Dejte prosím pozor na různé překážky, jako jsou kovové dveře, železobetonové stěny a kovový nábytek. Vzdálenost meteorologické stanice nebo venkovního senzoru od zdrojů rušení (monitory počítačů nebo televizní přijímače) musí být minimálně 1,5 až 2 m. Zabránění (rušení) příjmu mohou způsobit i jiné přístroje a jiná zařízení, které vysílají na stejné frekvenci (v pásmu 433 MHz), jako jsou bezdrátová sluchátka nebo bezdrátové reproduktory. Rušení tohoto příjmu a přenosu signálů mohou též způsobit sousedé, kteří používají přístroje pracující na stejné frekvenci v pásmu 433 MHz), například jiné domácí meteorologické stanice. Rušení příjmu mohou způsobit i některé domácí spotřebiče, jako jsou například bezdrátové dveřní zvonky, elektronické otvírání garážových dveří, zabezpečovací systémy atd. Toto patří k normálním jevům a nemá to žádný vliv na správné fungování tohoto výrobku. Rádiový přenos signálů mezi venkovním senzorem a meteorologickou stanicí bude pokračovat, jakmile tato rušení pominou. Nebude-li přenos naměřené teploty a relativní vlhkosti vzduchu z venkovního senzoru do meteorologické stanice vykazovat žádné chyby, neměli byste již otvírat kryt bateriového pouzdra venkovního senzoru. Mohlo by dojít k uvolnění kontaktů baterie, a tím i k nechtěnému zpětnému nastavení (vynulování) již nastavených hodnot. Nezobrazí-li se na displeji meteorologické stanice naměřená venkovní teplota a relativní vlhkost vzduchu, jedná se pravděpodobně o vybitou baterii ve venkovním senzoru. Proveďte v tomto případě její výměnu. Radiový časový signál DCF-77 (MSF-60) DCF-77 je rozhlasový vysílač zakódovaných časových znaků, který je šířen v pásmu dlouhých vln (77,5 khz) a jehož dosah je cca km. Tento vysílač, který j e umístěn v Mainflingenu poblíž Frankfurtu nad Mohanem, šíří a kóduje časový signál DCF-77 z césiových atomových hodin z Fyzikálně-technického institutu v Braunschweigu. Odchylka tohoto času činí méně než 1 sekundu za 1 milion let. Tento rádiový časový signál automaticky zohledňuje astronomicky podmíněné opravy času (letní a normální neboli zimní čas), přestupné roky a změny data. Pokud se Vaše hodinky budou nacházet v dosahu příjmu z tohoto vysílače, pak začnou tento časový signál přijímat, provedou jeho dekódování a budou po celý rok zobrazovat přesný čas, a to nezávisle na letním nebo na normálním (zimním) čase. Zkratka DCF znamená následující D (Deutschland = Německo) C (označení pásma dlouhých vln) F (frankfurtský region). Příjem tohoto rádiového časového signálu DCF-77 je závislý na zeměpisných a stavebních podmínkách. V normálních podmínkách lze tento signál zachytit bez problému až do vzdálenosti km od vysílače ve Frankfurtu nad Mohanem (za ideálních podmínek až do vzdálenosti km od tohoto vysílače). V noci mívají atmosférické poruchy obvykle nižší intenzitu a příjem tohoto signálu je možný téměř na všech místech. Stačí jediný příjem během dne (i v noci), aby hodinky udržely nastavený čas s odchylkou menší než 1 sekunda. V normálních podmínkách (v bezpečné vzdálenosti od zdrojů rušení, jako jsou např. televizní přijímače, monitory počítačů) trvá zachycení časového signálu několik minut. Pokud by hodinky tento signál nezachytily (nebo bude-li příjem rušený), pak je třeba, abyste provedli kontrolu podle následujících bodů 1) Přemístěte se s hodinkami na jiné místo a pokuste se o nové zachycení signálu DCF-77. 2) Vzdálenost hodinek od zdrojů rušení, jako jsou monitory počítačů nebo televizní přijímače, by měla být při příjmu tohoto signálu alespoň 1,5 až 2 metry. Nedávejte hodinky při příjmu časového signálu do blízkosti kovových dveří, okenních rámů nebo jiných kovových konstrukcí či předmětů (pračky, sušičky, chladničky atd.). 3) V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem signálu DCF-77 podle podmínek slabší. V externích případech podržte hodinky poblíž okna a/nebo hodinkami otočte zadní nebo přední stranou směrem k vysílači ve Frankfurtu nad Mohanem. 7 Poznámka Stejnou funkci jako radiový časový signál DCF-77 má i rádiový časový signál MSF-60, který je vysílán z vysílače v Anthornu poblíž Rugby ve Velké Británii (v Anglii). Důležité upozornění Pokud budete tuto meteorologickou stanici používat v České republice, pak přepněte posuvný přepínač EU / UK, který se nachází v bateriovém pouzdru meteorologické stanice, do polohy EU (příjem signálu DCF-77). Po vložení baterií do meteorologické stanice a po stisknutí tlačítka RESET začnou hodiny této meteorologické stanice okamžitě a automaticky tento rádiový časový signál DCF-77 (MSF-60) vyhledávat. V normálních podmínkách (v bezpečné vzdálenosti meteorologické stanice od zdrojů rušení, jako jsou např. televizní přijímače, monitory počítačů) trvá zachycení tohoto časového signálu asi 2 až 10 minut. Pokud by meteorologická stanice po jejím uvedení do provozu tento signál nezachytila během 10 minut (nebo bude-li příjem rušený), pak je třeba, abyste provedli kontrolu podle následujících bodů, a pokud i poté hodiny tento signál nezachytí, proveďte ruční nastavení času - viz dále kapitola Ruční nastavení času. Hodiny meteorologické stanice budou poté pracovat jako normální křemenné hodiny (řízené krystalem). 1. Vzdálenost meteorologické stanice od zdrojů rušení, jako jsou monitory počítačů nebo televizní přijímače, by měla být alespoň 1,5 až 2 metry. 2. Nedávejte tuto meteorologickou stanici do blízkosti kovových dveří, okenních rámů nebo jiných kovových konstrukcí. V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem rádiového časového signálu DCF-77 (MSF-60) podle podmínek slabší. V externích případech umístěte meteorologickou stanici poblíž okna a/nebo jí otočte zadní nebo přední stranou směrem k vysílači ve Frankfurtu nad Mohanem (nebo v Rugby ve Velké Británii). Meteorologickou stanici však neumisťujte v těchto případech do bezprostřední blízkosti kovových rámů nebo jiných kovových konstrukcí. Mnozí lidé žijí v oblastech, ve kterých atmosférické poruchy brání příjmu časového signálu DCF-77 (MSF- 60). V noci mívá toto rušení podstatně nižší intenzitu, takže lze v této době tento signál zachytit. Pouze jediné zachycení příjmu časového rádiového signálu DCF-77 v jednom dni (a to třeba i v noci) stačí k tomu, aby se odchylka času hodin meteorologické stanice udržela po dobu 24 hodin s přesností 1 sekundy. Zachytí-li meteorologická stanice nerušený příjem časového signálu DCF-77 (MSF-60), pak se během příjmu tohoto signálu objeví na jejím displeji symbol síly příjmu tohoto signálu Silný signál Vynucení (zapnutí) příjmu rádiového časového signálu DCF-77 (MSF-60) Stiskněte tlačítko a podržte toto tlačítko stisknuté po dobu cca 2 sekundy. 8 Slabý signál (nebo žádný signál) Vypnutí příjmu rádiového časového signálu DCF-77 (MSF-60) V oblastech, ve kterých není příjem signálu DCF-77 (MSF-60) možný, můžete jeho příjem vypnout. Hodiny stanice budou poté pracovat jako normální křemenné hodiny (řízené krystalem). Upozornění! Vypnete-li příjem časového signálu DCF-77 (MSF-60), pak se nebudou hodiny meteorologické stanice pokoušet tento signál zachytit do té doby, dokud příjem tohoto časového signálu znovu nezapnete. Při vypnutém příjmu tohoto signálu nebude na displeji stanice zobrazen symbol síly příjmu signálu DCF-77 (MSF-60). Stiskněte tlačítko a podržte toto tlačítko stisknuté po dobu cca 2 sekundy.

5 Ruční nastavení času (přepnutí stanice do režimu jejího nastavení) Upozornění! Hodiny této stanice se pokusí i po ručním nastavení času o zachycení rádiového časového signálu (pokud jste ovšem příjem tohoto signálu předtím nevypnuli viz odstavec Vypnutí příjmu rádiového časového signálu DCF-77 (MSF-60). Přijmou-li hodiny tento časový signál, přepíše automaticky tento signál ručně nastavený čas. 1. Stiskněte tlačítko MODE a podržte toto tlačítko stisknuté cca 2 sekundy. Tím přepnete meteorologickou stanici do režimu jejího nastavení. 2. Nyní můžete provést následující nastavení 1. Volba 2. časového pásma (jeho posunutí ± 23 hodin) 2. Zobrazení času ve 12-hodinovém * nebo ve 24-hodinovém formátu 3. Nastavení správného času v hodinách 4. Nastavení správného času v minutách 5. Zadání roku 6. Zadání formátu zobrazení data den v měsíci a měsíc v roce nebo měsíc v roce a den v měsíci 7. Zadání měsíce v roce 8. Zadání dne v měsíci 9. Zadání jazyka informací zobrazovaných na displeji hodin (zkratky dne v týdnu) E (angličtina), D (němčina), F (francouzština), I (italština), S (španělština), R (ruština) 3. Tato nastavení (zadání) provedete postupným tisknutím tlačítka (= například zvýšení času) nebo postupným tisknutím tlačítka (= například snížení času). Podržíte-li tato tlačítka déle stisknutá, urychlíte tím zadání času nebo data. 4. Každé provedené nastavení (zadání) potvrďte krátkým stisknutím tlačítka MODE. Tímto způsobem (krátkým stisknutím tlačítka MODE ) můžete jednotlivá nastavení (zadání), která nebudete chtít změnit, přeskočit. Poznámka Nestisknete-li při provádění nastavování meteorologické stanice žádné z výše uvedených tlačítek během 1 minuty, dojde k automatickému vypnutí režimu ručního nastavení meteorologické stanice a na jejím displeji se objeví opět normální zobrazení času. Pokud si vezmete tuto meteorologickou stanici s sebou na dovolenou do země, kde neplatí středoevropský čas, pak můžete na ní nastavit jiné časové pásmo, které platí pro příslušnou zemi v rozsahu ± 23 hodin. * 12-hodinový formát = britský a americký způsob zobrazování času s následujícími zkratkami PM (post meridiem) = po poledni = čas odpoledne (od 1200 do 2400 hodin), AM (ante meridiem) = před polednem = čas dopoledne (od 0000 do 1200 hodin). Protože tento způsob zobrazovaní není u nás ve Střední Evropě obvyklý, nedoporučujeme Vám provést nastavení zobrazení času v tomto formátu. Změna zobrazení na displeji meteorologické stanice Postupným tisknutím tlačítka MODE můžete zvolit následující zobrazení na displeji stanice Zobrazení sekund Zobrazení zkratky dne v týdnu Zobrazení data Zobrazení hodnot naměřených jednotlivými venkovními senzory Toto provedete postupným (opakovaným) krátkým tisknutím tlačítka. Na displeji meteorologické stanice se kromě naměřené teploty a relativní vlhkosti vzduchu zobrazí rovněž identifikační číslo příslušného venkovního (externího) senzoru (1 až 3). Stisknete-li na meteorologické stanici současně tlačítko a tlačítko MEM a podržíte-li tato tlačítka stisknutá asi 2 sekundy, přepnete meteorologickou stanici do režimu automatického střídání zobrazování naměřených teplot a relativních vlhkostí vzduchu z jednotlivých venkovních (externích) senzorů. 9 Zobrazení maximálních a minimálních naměřených hodnot Postupným krátkým tisknutím tlačítka MEM zobrazíte na displeji meteorologické stanice minimální (MIN), maximální (MAX) a opět aktuální naměřené hodnoty teploty a relativní vlhkosti vzduchu. Dlouhým stisknutím tlačítka MEM vymažete z vnitřní paměti meteorologické stanice minimální a maximální naměřené hodnoty, které byly do paměti stanice uloženy. Tendence (trend) vývoje teplot a relativních vlhkostí vzduchu Tyto tři šipky, které se nacházejí vpravo na displeji meteorologické stanice za zobrazením příslušné naměřené hodnoty, zobrazují tendenci vývoje pokojové nebo venkovní teploty vzduchu a pokojové nebo venkovní relativní vlhkosti vzduchu za posledních 30 minut. Zvýšení hodnoty Stálá hodnota Snížení hodnoty Tendence (trend) vývoje tlaku vzduchu Tyto 3 šipky, které se nacházejí vlevo na displeji meteorologické stanice před grafickým zobrazením předpovědi počasí, zobrazují tendenci vývoje atmosférického tlaku, a tím i pravděpodobnou tendenci vývoje počasí. Směřuje-li tato šipka nahoru, znamená to nárůst tlaku vzduchu a tím pravděpodobné zlepšení počasí. Směřuje-li tato šipka dolů, znamená to průběžný pokles tlaku vzduchu a tím pravděpodobné zhoršení počasí. Bude-li tato šipka směřovat rovně doprava (stálý, neměnící se tlak vzduchu), pak to znamená, že nedojde pravděpodobně k žádné změně počasí. Nárůst tlaku vzduchu Stálý, neměnící se tlak Pokles tlaku vzduchu Při náhlých nebo větších výkyvech tlaku vzduchu dochází k aktualizaci zobrazených grafických symbolů předpovědi počasí za účelem zobrazení změny předpovědi počasí. Pokud se tyto symboly nemění, pak nedošlo ve sledovaném časovém úseku k žádné změně tlaku vzduchu nebo byla tato změna nepatrná (pomalá), že ji meteorologická stanice nezaregistrovala viz následující kapitola Grafická předpověď počasí. Grafická předpověď počasí Tato grafická předpověď počasí platí pro následujících 12 až 24 hodin v okruhu 30 až 50 km od místa použití meteorologické stanice. Jasno Polojasno Zataženo (oblačno) Déšť nebo dešťové přeháňky Sněžení 10

6 Varování před nepříznivým počasím Vpravo vedle grafické předpovědi počasí se na displeji meteorologické stanice zobrazují následující symboly varování před možným nepříznivým počasím. Zobrazení měsíčních fází Novoluní (nový Měsíc) Přibývající (dorůstající) Měsíc 1/4 Varování před vysokými teplotami. Varování před větrem. Varování před bouřkou. Varování před mlhou. Varování před mrazem. Půlměsíc - přibývající (dorůstající) Měsíc 1/2 Přibývající (dorůstající) Měsíc 3/4 Úplněk Ubývající (couvající) Měsíc 1/4 Půlměsíc - ubývající (couvající) Měsíc 1/2 Ubývající (couvající) Měsíc 3/4 Upozornění V době od 18 hodin večer až do 6 hodin ráno se okolo symbolu příslušné měsíční fáze zobrazují hvězdičky. Bude-li na displeji meteorologické stanice zobrazena měsíční fáze, pak můžete zvolit stisknutím tlačítka nebo tlačítka zobrazení měsíčních fází v letech 2001 až Varování před nebezpečím tvorby náledí (námrazy) Naměří-li venkovní senzor s identifikačním číslem 1 teplotu v rozsahu od + 3 C do 2 C, začne na meteorologické stanici pod jejím displejem blikat svítivá dioda (LED), která je provedena ve tvaru sněhové vločky. Venkovní senzory s identifikačními čísly 2 nebo 3 toto neprovádějí. Zapnutí osvětlení displeje meteorologické stanice Stisknutím tlačítka LIGHT zapnete podsvícení displeje meteorologické stanice na dobu 5 sekund. Důležité upozornění Časté zapínání podsvícení displeje snižuje značně životnost do meteorologické stanice vložených baterií. Volba jednotky měření teploty Pokud budete chtít zobrazovat naměřené hodnoty teploty místo ve stupních Celsia ( C) v e stupních Fahrenheita ( C) nebo naopak, pak stiskněte v bateriovém pouzdru meteorologické stanice tlačítko C / F. Zpětné nastavení stanice a venkovního senzoru na dílenské parametry Zpětné nastavení meteorologické stanice a venkovního senzoru měření teploty a relativní vlhkosti vzduchu na dílenské (základní) parametry je třeba provést tehdy, jestliže nastane jeden nebo více z uvedených příkladů Neúspěšný příjem signálu z venkovního teploměru v pásmu 433 MHz. Chybné funkce přístrojů. Výměna baterií. Otevřete kryt bateriového pouzdra venkovního senzoru a stiskněte (například otevřenou kancelářskou sponkou nebo párátkem) tlačítko zpětného nastavení venkovního senzoru RESET. Tlačítko RESET na meteorologické stanice se nachází rovněž v bateriovém pouzdru. Při novém provádění nastavovaní vyndejte z obou přístrojů baterie. Před novým vložením baterií do přístrojů počkejte alespoň 3 minuty. Bezpečnostní předpisy, čištění, údržba, recyklace a záruka Zabraňte při používání meteorologické stanice a venkovního senzoru extrémním výkyvům teplot, silným vibracím a nárazům, neboť by to mohlo vést k poškození obou přístrojů nebo k nesprávným naměřeným hodnotám teploty nebo relativní vlhkosti vzduchu. K čištění displeje meteorologické stanice a pouzder obou přístrojů používejte jen měkký, mírně navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla, neboť by tyto čistící prostředky mohly poškodit displej a pouzdra přístrojů. Nenamáčejte přístroje do vody nebo do jiných kapalin. Slabé (vybité) baterie okamžitě vyměňte, abyste zabránili jejich vytečení a poškození přístrojů. Při výměně baterií používejte jen doporučené typy. Opravy přístrojů nechte provádět pouze odborníkům. Otevření pouzder přístrojů nebo neodborné zacházení s těmito přístroji znamenají zánik záruky. Z bezpečnostních důvodů a z důvodů registrace (CE) nesmějí být na přístrojích prováděny žádné změny v jejich vnitřním zapojení. Tato meteorologická stanice a její příslušenství nejsou dětské hračky a nepatří do rukou malých dětí! Nenechávejte meteorologickou stanici a její příslušenství v dosahu malých dětí! 11 12

7 Vybité baterie jsou zvláštním odpadem (nepatří v žádném případě do normálního domovního odpadu) a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí. K těmto účelům (k likvidaci baterií) slouží speciální sběrné nádoby (kontejnery) v prodejnách s elektrospotřebiči nebo ve sběrných surovinách. Šetřete životní prostředí! Přispějte k jeho ochraně! Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Na meteorologickou stanici poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Technické údaje Rozsah měření teploty pokojová teplota venkovní teplota Rozsah měření vlhkosti vzduchu 25 % až 95 % Frekvence rádiového přenosu 433 MHz Dosah rádiového přenosu 30 m Napájení stanice venkovní senzor Rozměry (d x š x v) stanice venkovní senzor Hmotnost stanice venkovní senzor - 5 C až + 50 C s rozlišením 0,1 C (23 F až 122 F) - 20 C až + 60 C s rozlišením 0,1 C (- 4 F až 1 40 F) Solární článek a 3 baterie 1,5 V velikosti AA 1 baterie 1,5 V velikosti AA 94 x 46 x 175 mm 96 x 50 x 22 mm 242 g (bez baterií) 62 g Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. KU/3/
