PROGRAM KEJDOVÝCH CISTEREN Síla zkušenosti Kapacita od do L 6 MODELOVÝCH ŘAD VÍCE NEŽ 50 MODELŮ

Transkript

1 PROGRAM KEJDOVÝCH CISTEREN 6 MODELOVÝCH ŘAD VÍCE NEŽ 50 MODELŮ VÍCE NEŽ 700 MOŽNÝCH VARIANT Kapacita od do L Síla zkušenosti J

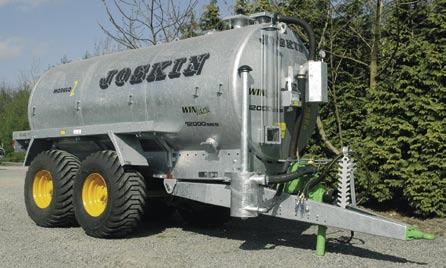

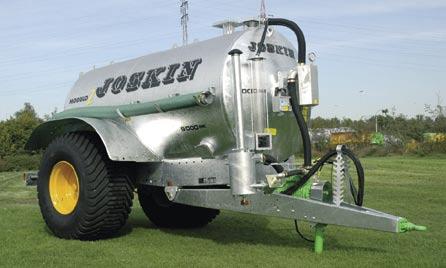

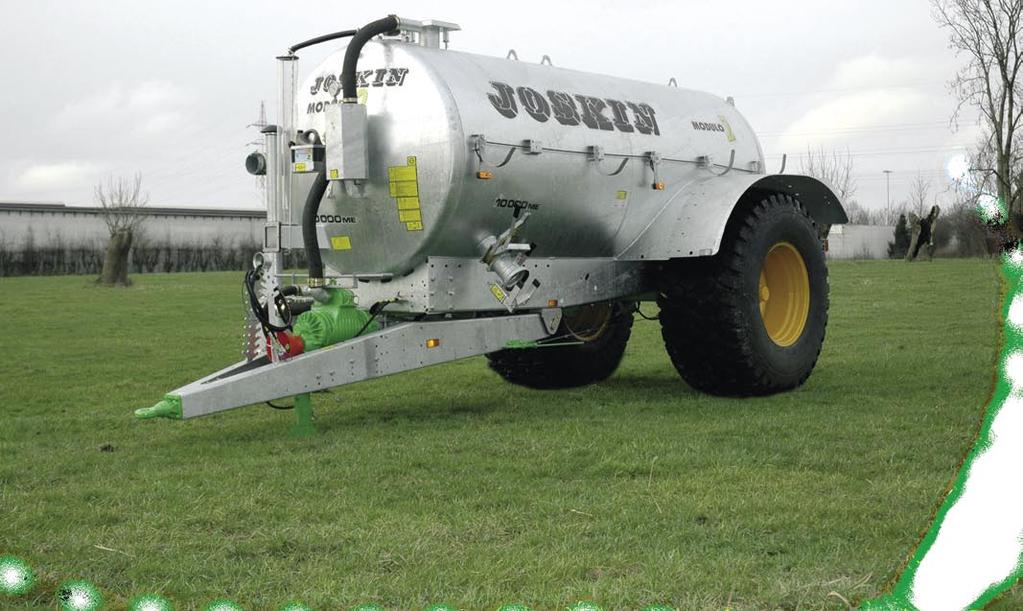

2 JOSKIN MODULO2 Technické řešení pro Vaši rozumnou investici! samonosná konstrukce od do L MODULO MODULO B MODULO MODULO B Konstrukce cisterny JOSKIN MODULO2 je modulového typu, což z ní činí multifunkční vozidlo. Je typická svou samonosnou konstrukcí s vyztuženou a pozinkovanou integrální kolébkou pod cisternou. Cisterna je uložena a přivařena k integrální kolébce jak po délce, tak i šířce na které se soustřeďují vlečné síly. Samostatný vlečný závěs je uchycen ke kolébce ve dvou bodech, které jsou 1000 mm od sebe, což způsobuje, že celá konstrukce je velmi stabilní. Oboustranné oje umožňuje snadné zapojení buď na horní nebo na dolní závěs. Navíc je oje zkonstruováno pro připojení na různé typy čerpadel (např. podtlakové nebo objemové čerpadlo) a pro montáž závěsných zařízení (odpružení příčnými listovými pery, hydropneumatické...). Jsou uzpůsobeny pro obzvláště nízké těžiště, přičemž všechny tyto výhody nabízejí neuvěřitelně snadné vlečení a směrovou stabilitu. Pokud zamýšlíte na MODULO2 zavěsit aplikátor nebo rozstřikovací rameno, pak musí být cisterna rozhodně vybavena zadním opěrným pilířem, který se dodává na přání. Pak při práci s rozstřikovacími aplikátory mohou být opravdu díky integrální kolébce některé síly přenášeny na nádrž. Tyto opěrné pilíře byly zkonstruovány speciálně tak, aby rozkládaly síly optimálně a jsou navařeny na zadní části samonosné konstrukce, aby zabránily poškozování nádrže. Kromě toho doporučujeme, abyste se s námi poradili s cílem vybrat takový nástroj, který bude pro váš MODULO2 nejvhodnější. MODULO2 nabízíme jako jednonápravovou cisternu (2500 až ) a také jako dvounápravovou (8400 B až 16000B). Vyžádejte si naši specifickou dokumentaci: Kejdové cisterny (40 stran) a aplikátory kejdy (20 stran) Zadní nosná konzola Parkovací zařízení Kolo Kolo Kolo Kolo Mechanická opěrná noha Opěrná noha hydr. ovládaná z traktoru Jednonápravové B B B Dvounápravové Standardní Kapacita ( L ) / Kap. s vybráním pro kola ( L ) / / / / / / Ø nádrže (mm) Standardní čerpadla (l/min) Rozchod kol nápravy (mm) Π nápravy (mm) / šroubů 60-6Š 60-6Š 70-6Š 90-8Š 90-8Š 90-8Š 100-8Š Š Š Š 2 x 90-8Š 2 x 90-8Š 2 x 100-8Š 2 x Š 2 x Š Brzdy (mm) 250 x x x x x x x x x x x x x x x 120 Mech. opěrná noha B Opěrná noha hydr. ovládaná z traktoru B

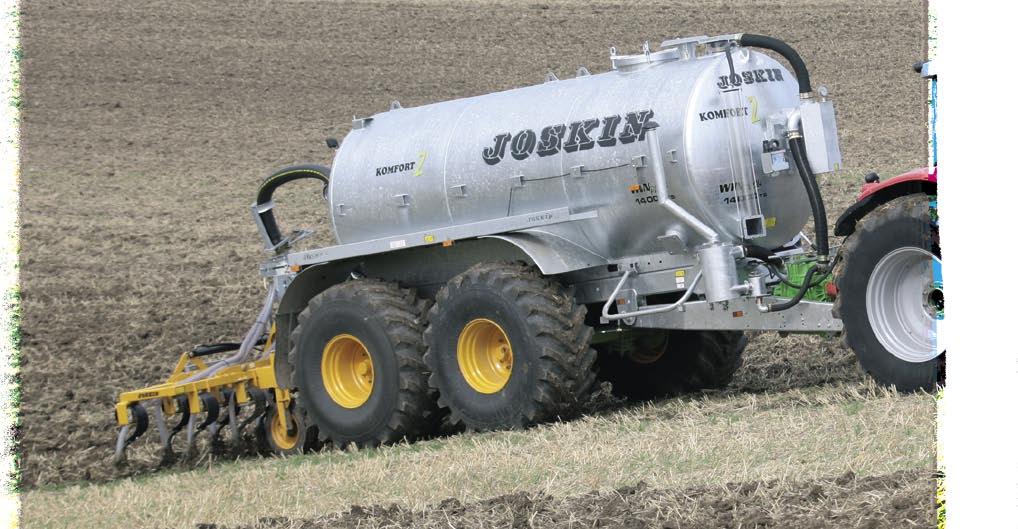

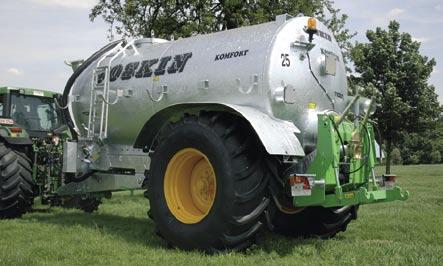

3 JOSKIN KOMFORT2 Nezávislé šasi: zajištěná bezpečnost! Univerzální šasi od do L KOMFORT TS Kejdová cisterna JOSKIN KOMFORT2 je vybavena nezávislým šasi a odpružením oje příčnými listovými pery, které chrání nádrž od přenášených rázů. Oboustranné oje umožňuje snadné zapojení buď na horní nebo na dolní závěs. Vlečné oje ve tvaru V bylo inspirováno modely MODULO2 a umožňuje nastavit čerpadlo do perfektně vodorovné polohy. Díky této konfiguraci je čerpadlo lépe chráněno proti nárazům a je perfektně a celkově mazáno. Cisterna může být vybavena různými typy čerpadel (např. vakuokompresorem nebo šnekovým čerpadlem). KOMFORT S Stejně jako nádrž, také nezávislé šasi a vlečné oje jsou celé pozinkované. Pro práci se širokým aplikátorem je universální šasi modelu KOMFORT2 ideálním řešení. Podle své kapacity je KOMFORT2 nabízena jako jednonápravová (8 400 S až po S) nebo dvounápravová (10000 TS do TS). JOSKIN Roll-Over boggie je součástí standardního vybavení dvounápravových cisteren. KOMFORT TS Vyžádejte si naši dokumentaci: Kejdové cisterny (40 stran) a aplikátory kejdy (20 stran) 8400 S S S TS TS TS TS Jednonápravové Dvounápravové Standardní kapacita ( L ) Kapacita s vybráním pro kola ( L ) / Ø nádrže (mm) Standardní čerpadlo (L/min) Rozchod kol (mm) nápravy (mm) / šroubů 100-8Š 130-8Š Š 2 x 90-8Š 2 x 100-8Š 2 x Š 2 x Š Brzdy (mm) 350 x x x x x x x 120 Parkovací zařízení Mechanická opěrná noha Opěrná noha hydr. ovládaná z traktoru Opěrná noha hydr. ovládaná z traktoru - 3-3

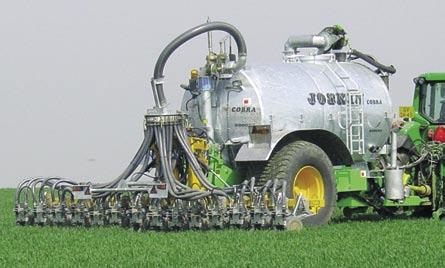

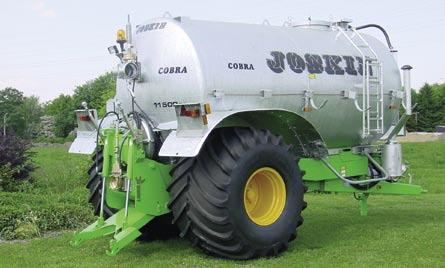

4 JOSKIN COBRA Kejdová cisterna s úzkým šasi zkonstruovaná pro velké nízkotlaké pneumatiky (1,052 až 1,080 mm široké) Úzké univerzální šasi (600 mm) od 8,668 do 12,534 L COBRA ES COBRA 9000 ES Model JOSKIN COBRA je kompaktní velkokapacitní jednonápravová kejdová cisterna vhodná pro obrovské nízkotlaké pneumatiky (až do průměru 1,86 x 1,08 mm) s vybráním pro kola. Nezávislá nosná konstrukce je tvořena úzkým univerzálním šasi přiléhajícím k cisterně. Krátká nádrž o velkém průměru zajišťuje výbornou ovladatelnost tohoto vozidla. Standardní vlečné oje je vybaveno odpružením příčnými listovými pery. Stabilitě šasi napomáhá větší vzdálenost od opěrných bodů; tj. od nápravy a oka. Nádrž, která je vyztužena po celé své délce přivařenými konzolami je uložena na šasi a je tudíž méně namáhána působícími silami. Tažná tyč CARGO je k dostání na přání. COBRA ES Vyžádejte si naši dokumentaci: Kejdové cisterny (40 stran) a aplikátory kejdy (20 stran) ES ES ES ES Kapacita (s vybráním pro kola) (L) Průměr nádrže (mm) Standardní čerpadlo (l/min) Rozchod kol nápravy (mm) náprava (mm) / šroubů Š Š Š Š Brzdy (mm) 406 x x x x 180 Parkovací zařízení Opěrná noha hydr. ovládaná z traktoru

5 JOSKIN QUADRA Velkokapacitní cisterna na dvojité nápravě pro všechny druhy vaší práce! Univerzální šasi od až do L QUADRA TS JOSKIN QUADRA je dvounápravové vozidlo zkonstruované speciálně pro intenzivní rozstřikování kejdy a transportní práce. Komfort při řízení je zajištěn předimenzovaným šasi a odpružením oje příčnými listovými pery (standardně). Na přání je k dispozici hydropneumatické zavěšení vlečného oje, které zajišťuje vynikající flexibilitu. Další výkon navíc lze k tomuto komfortu přidat díky možnosti vlečného oje CARGO (s hydropneumatickým zavěšením), které se doplňuje s šasi CARGO. QUADRA TS Nádrž je relativně krátká ačkoliv má velký průměr což zaručuje ovladatelnost vozidla bez změny přepravní kapacity. Standardní podvozek se skládá z JOSKIN Roll-Over boggie, zadní náběžně řízené nápravy a standardní vzduchové brzdy. K dispozici je mnoho položek na přání, jako např. Hydro-Tandem (hydraulické odpružení nápravy) a nuceně řízená náprava. Její přiléhající universální šasi je zkontruováno pro 4 bodové uchycení, ke kterému může být zavěšen jakýkoliv typ rozstřikovacího zařízení. QUADRA TS Vyžádejte si naši dokumentaci: Kejdové cisterny (40 stran) a aplikátory kejdy (20 stran) TS TS TS Standardní kapacita (L) Kapacita s vybráním pro kola (L) Průměr nádrže (mm) Standardní čerpadlo (l/min) Rozchod kol nápravy (mm) nápravy (mm) / šroubů 2 x Š 2 x Š 2 x Š Brzdy (mm) 406 x x x 120 Parkovací zařízení Dvojčinná opěrná noha hydraulicky ovládaná z traktoru (vestavěná do oje) - 5-5

6 JOSKIN EUROLINER Třínápravová přepravní cisterna v pohodě na cestách i na poli! Universální šasi od až do L EUROLINER TRS EUROLINER TRS EUROLINER TRS Jako profesionální třínápravová kejdová cisterna EUROLINER je zkonstruována pro farmáře a podnikatele, kteří chtějí získat vozidlo, které může být použito na silnicích a rovněž na hliněném terénu. V tomto ohledu je standardní vybavení těchto vozidel rozsáhlé a chce dosáhnout vysoké bezpečnosti a komfortu při řízení. Nezávislá nosná konstrukce je tvořena univerzálním šasi přiléhajícím k nádrži. Standardní závěsné oje s hydro-pneumatickým zavěšením, které je kombinované na hydraulický třínápravový podvozek, čímž poskytuje svému uživateli vynikající jízdní vlastnosti a překvapující pohyblivost v terénu. Nádrž, která je vyztužena po celé své délce navařenými konzolami je ustavena na šasi a uchycena na obou stranách a tím je méně namáhána. Takzvaná Hydro-Tridem třínápravová koncepce JOSKIN stojí zato, abyste si ji blíže prohlédli, neboť kombinuje výhody odpružení listovými pery (náprava, která se dá snadno táhnout přes překážky) a hydraulického zavěšení (vysoká citlivost a velká 240 mm světlá výška). Tento systém vykazuje vysokou reaktivitu; je zhotoven ze dvou nezávislých okruhů a poskytuje vozidlu vynikající boční stabilitu. Závěsné zařízení EUROLINER zahrnuje hydropneumatické zavěšení, které poskytuje nejvyšší komfort a umožňuje měnit náklon nádrže. Senzorový element nuceně řízeného systému je uchycen takovým způsobem, že při jízdě po hrbolech nebo sjíždění z kopce je jakákoliv změna směru znemožněna. Někteří zákazníci také zvolí zvedání přední nápravy (na přání) aby uzpůsobili váhu spočívající na závěsném oku při vyprazdňování nádrže. Vyžádejte si naši dokumentaci: Kejdové cisterny (40 stran) a aplikátory kejdy (20 stran) TRS TRS TRS TRS TRS TRS Kapacita (L) Průměr nádrže (mm) Standardní čerpadlo (l/min) Rozchod kol nápravy (mm) Náprava (mm) / šroubů 3 x Š 3 x Š 3 x Š 3 x Š 3 x Š 3 x Š Brzdy (mm) 406 x x x x x x 140 Parkovací zařízení Dvojčinná opěrná noha hydraulicky ovládaná z traktoru

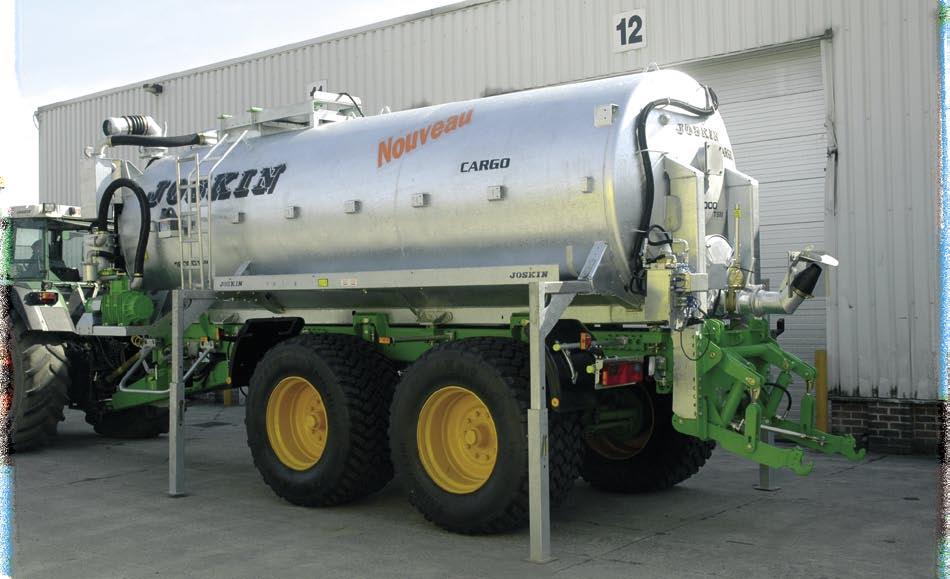

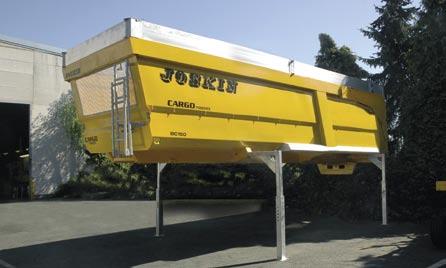

7 JOSKIN CARGO Modulární a multifunkční šasi! NEW Modulární šasi od do L CARGO TSM 6,60 + Vacu-CARGO Model JOSKIN CARGO je modulární systém navržený pro 5 druhů zařízení, t.j. nádrže pro rozstřikování kejdy Vacu-CARGO od do litrů, veškeré sací ramena a aplikátory, pro 40 a 45 m3 silážní boxy Silo-CARGO, pro sklápěcí návěsy Trans-CARGO od 19,4 do 26,7 m3 DIN a pro T Ferti-CARGO rozmetadla hnoje. Hlavní změny se týkají šasi, kejdové cisterny a sklápěcího návěsu. Od nynějška je zadní zapojení nejenom uchyceno k šasi, ale také k nádrži. V důsledku toho je nástroj odložen pomocí jednoho kroku místo dvou (odpojení aplikátoru před odstraněním nádrže). Navíc, čerpadlo už není zapojeno k šasi, ale je spojeno s nádrží (šetří čas při demontáži aplikátoru). Zatímco je teleskopický naklápěcí válec začleněn do šasi (na přání), sklápěcí korba je stejná jako pro ostatní zemědělské sklápěcí návěsy. Tedy doba předního válce a pomocného rámu je již překonána. Jednotlivé nástroje jsou jednoduše uchyceny pomocí Twist Lock systému, který je nyní standardně upevněn na nosičích CARGO. Hydropneumatické vlečné oje je taktéž standardně upevněno na všech podvozcích CARGO. Pokud se týká ostatních nástrojů jako jsou silážní kontejnery a rozmetače hnoje, zde nedošlo k žádným změnám CARGO TSM DVOJITÁ NÁPRAVA CARGO TRM TROJITÁ NÁPRAVA 6,60 M CARGO TRM TROJITÁ NÁPRAVA 7,50 M Kapacita (L) Průměr nádrže (mm) Standardní čerpadlo (L/min) Agri 72 Agri 72 Agri 72 Agri 72 Agri 72 Agri 72 Agri 72 Agri 72 Agri 72 Agri 72 Agri 72 Rozchod kol nápravy (mm) nápravy (mm) / šroubů Š Š Š Š Š Š Š Š Š Š Š Brzdy (mm) 406 x x x x x x x x x x x 140 Parkovací zařízení Opěrná noha s ručním hydr. ovládáním Dvojitá opěrná noha s hydr. ovládáním

8 Kompletní modelová řada MODULO2 MODULO2 od 2500 do 16000B KOMFORT2 COBRA QUADRA EUROLINER od 9000ES do 13000ES Rue de Wergifosse, 39 B-4630 Soumagne - BELGIE Exit 37 Herve - Soumagne od 16000TS do 20000TS Vyžádejte si konkrétní dokumentaci : Kejdové cisterny (40 stran) a Aplikátory kejdy (20 stran) Váš místní zástupce společnosti JOSKIN od 8400S do 16000TS od 16000TRS do TRS Tel.: +32 (0) Fax: +32 (0) info@joskin.com JO
