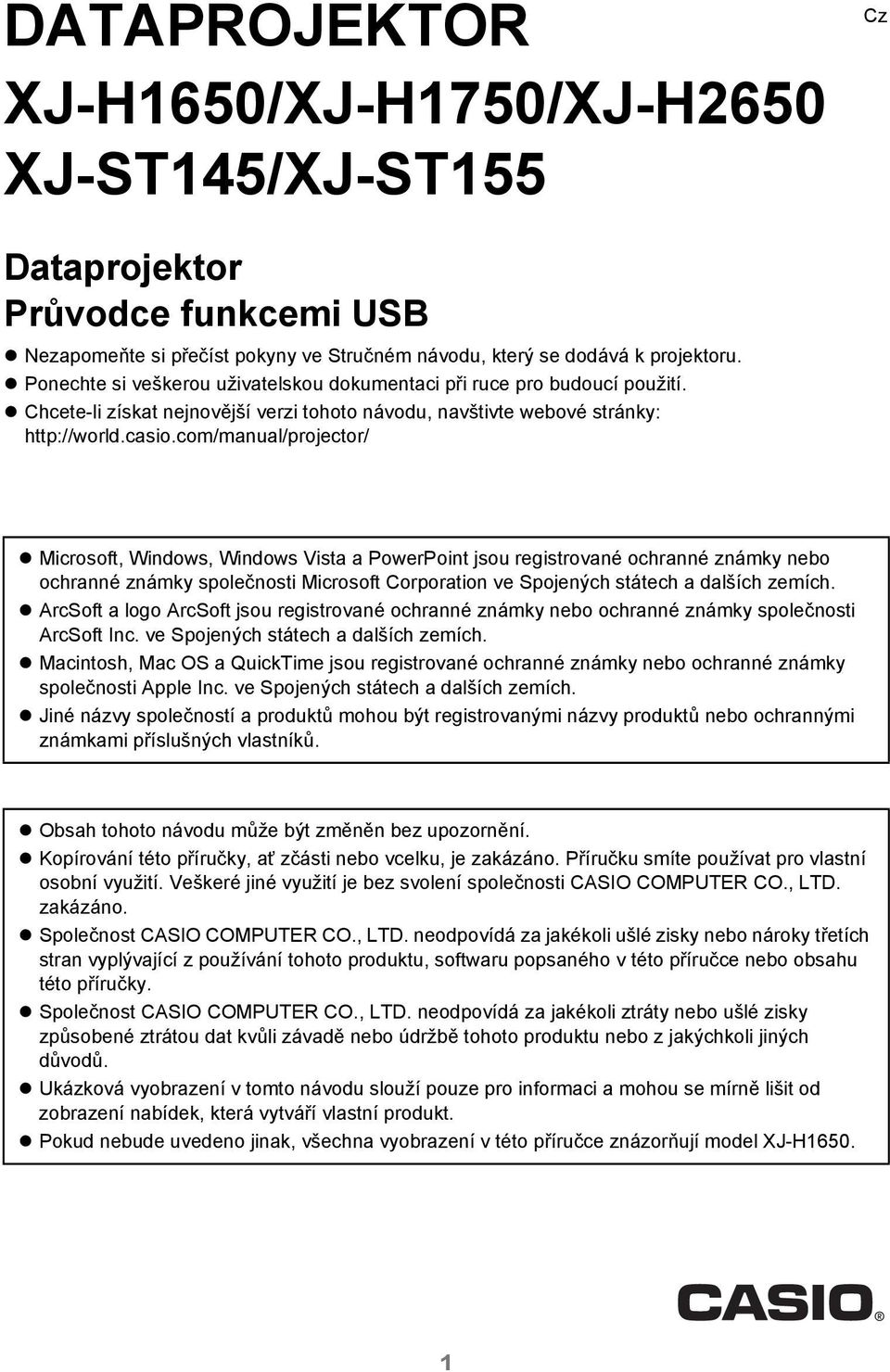

1 DATAPROJEKTOR XJ-H1650/XJ-H1750/XJ-H2650 XJ-ST145/XJ-ST155 Cz Dataprojektor Průvodce funkcemi USB Nezapomeňte si přečíst pokyny ve Stručném návodu, který se dodává k projektoru. Ponechte si veškerou uživatelskou dokumentaci při ruce pro budoucí použití. Chcete-li získat nejnovější verzi tohoto návodu, navštivte webové stránky: Microsoft, Windows, Windows Vista a PowerPoint jsou registrované ochranné známky nebo ochranné známky společnosti Microsoft Corporation ve Spojených státech a dalších zemích. ArcSoft a logo ArcSoft jsou registrované ochranné známky nebo ochranné známky společnosti ArcSoft Inc. ve Spojených státech a dalších zemích. Macintosh, Mac OS a QuickTime jsou registrované ochranné známky nebo ochranné známky společnosti Apple Inc. ve Spojených státech a dalších zemích. Jiné názvy společností a produktů mohou být registrovanými názvy produktů nebo ochrannými známkami příslušných vlastníků. Obsah tohoto návodu může být změněn bez upozornění. Kopírování této příručky, ať zčásti nebo vcelku, je zakázáno. Příručku smíte používat pro vlastní osobní využití. Veškeré jiné využití je bez svolení společnosti CASIO COMPUTER CO., LTD. zakázáno. Společnost CASIO COMPUTER CO., LTD. neodpovídá za jakékoli ušlé zisky nebo nároky třetích stran vyplývající z používání tohoto produktu, softwaru popsaného v této příručce nebo obsahu této příručky. Společnost CASIO COMPUTER CO., LTD. neodpovídá za jakékoli ztráty nebo ušlé zisky způsobené ztrátou dat kvůli závadě nebo údržbě tohoto produktu nebo z jakýchkoli jiných důvodů. Ukázková vyobrazení v tomto návodu slouží pouze pro informaci a mohou se mírně lišit od zobrazení nabídek, která vytváří vlastní produkt. Pokud nebude uvedeno jinak, všechna vyobrazení v této příručce znázorňují model XJ-H

2 Obsah Informace o tomto návodu Termíny a obecné zásady... 4 O funkcích USB dataprojektoru... 5 Připojení zařízení USB do dataprojektoru... 7 Instalace softwaru... 8 Minimální požadavky na systém... 8 Instalace softwaru EZ-Converter FA... 9 Instalace softwaru ArcSoft MediaConverter 3 for CASIO Projector Instalace softwaru Multi Projection Camera Update Software Projekce obsahu souborů na paměťové zařízení Použití aplikace EZ-Converter FA k převodu souborů PowerPoint na soubory ECA nebo PtG...12 Spuštění a ukončení aplikace EZ-Converter FA Převod souboru PowerPoint na soubor ECA nebo PtG Použití aplikace ArcSoft MediaConverter 3 for CASIO Projector...17 Používání prostředí Prohlížeč k projekci obsahu souboru na paměťovém zařízení...19 Připojení paměťového zařízení do dataprojektoru Zahájení projekce v prostředí Prohlížeč Projekce souboru ECA nebo PtG Projekce obrazových souborů Projekce prezentací Projekce souborů videa Operace v nabídce souborů Konfigurace nastavení prohlížeče Automatické spuštění...37 Řešení problémů v prostředí Prohlížeč...38 Paměťová zařízení Zobrazení a přehrávání souborů Chybové zprávy přehlížeče

3 Prezentace s využitím dokumentárního fotoaparátu YC-400/YC Funkce a přehled operací aplikace Fotoaparát YC...41 Připojení dokumentárního fotoaparátu do dataprojektoru Operace s aplikací Fotoaparát YC...44 Projekce s aplikací Fotoaparát YC Konfigurace nabídky nastavení aplikace Fotoaparát YC Projekce obsahu displeje grafického kalkulátoru Projekce obsahu displeje grafického kalkulátoru

4 Informace o tomto návodu... Tento návod vysvětluje funkce a operace při připojení některého z následujících zařízení do USB portu data projektoru CASIO. Paměťová jednotka USB Multiprojekční fotoaparát CASIO (YC-400/YC-430) Grafický kalkulátor CASIO Poznámka Používání paměťového zařízení USB (strana 5) vyžaduje pořízení běžně prodávané paměťové jednotky USB nebo jiné paměti. Používání multiprojekčního fotoaparátu CASIO nebo grafického vědeckého kalkulátoru vyžaduje samostatný nákup požadovaného zařízení. Pamatujte si, že tyto produkty nemusí být vurčitých geografických oblastech dostupné. Veškeré podrobnosti získáte u prodejce, od něhož jste projektor zakoupili nebo u autorizovaného dodavatele CASIO. Termíny a obecné zásady V tomto návodu je popsána řada postupů, které využívají paralelní operace na projektoru a na počítači. Kvůli odlišení mezi projektorem a počítačem se používají zvláštní termíny a zásady. Projekční plocha Celá pravoúhlá plocha, na kterou projektor promítá. Určité operace prováděné na dataprojektoru způsobují, že se na projekční ploše zobrazují zprávy a nabídky. Obrazovka počítače Jedná se o fyzické zobrazovací zařízení vašeho počítače. 4

5 O funkcích USB dataprojektoru Port USB vestavěný v dataprojektoru umožňuje připojit externí zařízení USB a použít ho jako vstupní zdroj k projekci obrazu. Paměťová jednotka USB nebo paměťová karta Po připojení paměťového zařízení do portu USB v projektoru můžete přehrávat (promítat) následující typy souborů. Soubory ECA (zvláštní prezentační soubory pro projektor) K převodu souborů PowerPoint do formátu ECA (soubory.eca) umožňujícího přehrávání lze použít aplikaci EZ-Converter FA. Pamatujte si, že nepřevedené soubory PowerPoint nelze přehrát. Soubor PtG (prezentační soubor MobiShow) PtG je soubor v prezentačním formátu, který je kompatibilní s formátem AWIND MobiShow. Váš dataprojektor podporuje přehrávání souborů PtG pouze v případě, že byly převedeny pomocí aplikace EZ-Converter FA. Obrazové soubory Je podporováno přehrávání souborů ve formátu JPEG (jpg, jpeg, jpe; s výjimkou progresivního formátu) nebo BMP (bmp) až do velikosti 8 MB. Soubory videa Přehrávání je podporováno pro následující typy souborů videa, až do maximální velikosti 4 GB. Formát Motion JPEG (.avi) Rozlišení: , , Maximální přenosová rychlost: Maximální obnovovací kmitočet: 24 sn/s pro , 15 Mb/s 30 sn/s pro a Zvukový formát: ADPCM ECA/ PtG AVI JPEG Paměťová jednotka USB Podrobnosti naleznete dále. Další informace k této položce: Převod souborů PowerPoint na soubory, které lze přehrávat na projektoru Paměťová zařízení, která lze připojit do portu USB dataprojektoru Operace pro projekci obsahu souborů na paměťovém zařízení Vyhledejte tuto část návodu: Použití aplikace EZ-Converter FA k převodu souborů PowerPoint na soubory ECA nebo PtG (strana 12) Připojení paměťového zařízení do dataprojektoru (strana 19) Používání prostředí Prohlížeč k projekci obsahu souboru na paměťovém zařízení (strana 19) 5

6 Dokumentární fotoaparát (CASIO YC-400/YC-430) Do portu USB projektoru můžete připojit dokumentární fotoaparát CASIO a promítat obrazy dokumentů umístěných na pultíku pro dokumenty YC-400/YC-430. YC-400/YC-430 USB Podrobnosti naleznete v kapitole Prezentace s využitím dokumentárního fotoaparátu YC-400/YC-430 na straně 41. Grafický kalkulátor Do portu USB projektoru můžete připojit grafický kalkulátor CASIO a projektorem promítat obsahy jeho displeje. USB Podrobnosti naleznete v kapitole Projekce obsahu displeje grafického kalkulátoru (strana 52). 6

7 Připojení zařízení USB do dataprojektoru Situace při připojení zařízení USB během zapnutí dataprojektoru závisí na aktuálním nastavení plug-and-play. Systém plug-and-play je v počátečním výchozím nastavení dataprojektoru povolen. Podrobné informace o nastavení systému plug-and-play vyhledejte v kapitole Obsah nabídky nastavení v dokumentu Návod k použití (UsersGuide_Czech.pdf). Pokud připojíte zařízení USB do portu USB na projektoru v době, kdy je projektor zapnutý, provede jednu z následujících operací (závisí na aktuálním nastavení plug-and-play). Pokud je systém plug-and-play povolen: Když je připojen tento typ zařízení: Paměťová jednotka USB nebo USB adaptér ke čtení paměťových karet s vloženou kartou Dokumentární fotoaparát YC-400/YC-430 Dataprojektor provede automaticky: Spustí se prostředí Prohlížeč (strana 19) a projekce stránky prohlížeče. Pokud je Fotoaparát zapnutý, spustí se aplikace Fotoaparát YC (strana 41) a projekce stránky Fotoaparát YC. Pokud je systém plug-and-play zakázán: Aktuálně promítaný obraz se v tomto případě nezmění. Prostředí Prohlížeč nebo aplikace Fotoaparát YC se však spustí na pozadí, závisí na typu zařízení USB, které je do dataprojektoru připojeno. 7

8 Instalace softwaru Tato část vysvětluje minimální požadavky na systém a instalační metody pro software související s funkcí rozšíření USB. Název softwaru EZ-Converter FA ArcSoft MediaConverter 3 for CASIO Projector Multi Projection Camera Update Software Popis Software k převodu souborů PowerPoint na soubory ECA nebo PtG, které lze přehrávat na projektoru. Software k převodu souborů videa. Software k aktualizaci firmwaru multiprojekčního fotoaparátu YC-400. Důležité upozornění! Navštivte níže uvedenou webovou adresu, odkud si můžete stáhnout nejnovější verze výše uvedeného softwaru. K některým modelům projektorů se dodává disk CD-ROM, který lze použít k instalaci softwaru. [ Home Support Downloads Projectors ] Minimální požadavky na systém Operační systém : Microsoft Windows 7, Windows Vista SP2 nebo Windows XP SP3 Počítač :Počítač IBM PC/AT nebo kompatibilní, který splňuje následující podmínky Nainstalovaný systém Windows 7, Windows Vista nebo Windows XP Nainstalovaná aplikace PowerPoint 2003, 2007 nebo 2010 (předpoklad pro použití softwaru EZ-Converter FA) Procesor: Pentium M 1,6 GHz nebo vyšší; procesor doporučený pro váš operační systém Paměť: Množství paměti doporučené pro spuštěný operační systém Obrazovka: Monitor typu full-color s rozlišením nejméně , který je podporován výše uvedenými operačními systémy a používaným počítačem. Vstupní zařízení: Klávesnice nebo nějaké polohovací zařízení (myš podporovaná výše uvedeným operačním systémem nebo ekvivalentní zařízení) Jakékoli jiné požadavky doporučené používaným operačním systémem. Normální provoz nemusí být za určitých hardwarových konfigurací možný. Provoz není podporován na počítači se systémem Windows 2000, NT, Me, 98SE, 98, 95 nebo 3.1 neb na počítači Macintosh nebo Mac OS. Provoz na počítači, na kterém byla provedena aktualizace na systém Windows 7, Windows Vista nebo Windows XP z jiného operačního systému, není podporován. Provoz na počítači se systémem Windows XP Professional x64 není podporován. 8

9 Instalace softwaru EZ-Converter FA Stažení softwaru z webu společnosti CASIO a instalace 1. Navštivte web společnosti CASIO (strana 8) a software EZ-Converter FA si stáhněte do svého počítače. 2. Dvakrát klikněte na stažený soubor. Postupujte dle pokynů na obrazovce počítače. Instalace z disku CD-ROM (dodává se k některým modelům projektorů) 1. Disk CD-ROM vložte do jednotky CD-ROM počítače. 2. V nabídce, která se objeví, klikněte na tlačítko [Install] vpravo od EZ-Converter FA. Postupujte dle pokynů na obrazovce počítače. Důležité upozornění! Pokud používáte systém Windows 7 a během instalace se objeví zpráva Řízení uživatelských účtů, klikněte na [Ano]. Pokud používáte systém Windows Vista a během instalace se objeví zpráva Řízení uživatelských účtů, klikněte na [Povolit]. Pokud používáte systém Windows XP a během instalace se objeví níže zobrazená zpráva, klikněte na [Pokračovat]. 9

10 Instalace softwaru ArcSoft MediaConverter 3 for CASIO Projector Stažení softwaru z webu společnosti CASIO a instalace 1. Navštivte web společnosti CASIO (strana 8) a software ArcSoft MediaConverter 3 for CASIO Projector si stáhněte do svého počítače. 2. Dvakrát klikněte na stažený soubor. Postupujte dle pokynů na obrazovce počítače. Instalace z disku CD-ROM (dodává se k některým modelům projektorů) 1. Disk CD-ROM vložte do jednotky CD-ROM počítače. 2. V nabídce, která se objeví, klikněte na tlačítko [Install] vpravo od ArcSoft MediaConverter 3 for CASIO Projector. Postupujte dle pokynů na obrazovce počítače. Důležité upozornění! Pokud používáte systém Windows 7 a během instalace se objeví zpráva Řízení uživatelských účtů, klikněte na [Ano]. Pokud používáte systém Windows Vista a během instalace se objeví zpráva Řízení uživatelských účtů, klikněte na [Pokračovat]. Pokud používáte systém Windows XP a během instalace se objeví níže zobrazená zpráva, klikněte na [Pokračovat]. 10

11 Instalace softwaru Multi Projection Camera Update Software Multiprojekční fotoaparát YC-400 lze připojit do dataprojektoru pouze tehdy, pokud je na něm spuštěna verze firmwaru 1.1 nebo vyšší. Informace o kontrole verze firmwaru fotoaparátu naleznete v níže uvedené dokumentaci. YC-400 Firmware Update Software ver.1.1, kterou lze stáhnout z webové stránky CASIO (strana 8) YC-Update_Guide_English.pdf, kterou lze vyhledat ve složce Czech uvnitř složky User s Guide na disku CD-ROM, který se dodává k některým modelům projektoru Stažení softwaru z webu společnosti CASIO a instalace 1. Navštivte web společnosti CASIO (strana 8) a do svého počítače si stáhněte software YC-400 Firmware Update Software ver Dvakrát klikněte na stažený soubor. Postupujte dle pokynů na obrazovce počítače. Instalace z disku CD-ROM (dodává se k některým modelům projektorů) 1. Disk CD-ROM vložte do jednotky CD-ROM počítače. 2. V nabídce, která se objeví, klikněte na tlačítko [Open Folder] vpravo od Multi Projection Camera Update Software. Na disku CD-ROM se otevře složka, která obsahuje soubor s názvem YC-400.exe. 3. Dvakrát klikněte na YC-400.exe. Postupujte dle pokynů na obrazovce počítače. Poznámka Po dokončení výše uvedených kroků se ve složce, kterou zadáte, vytvoří soubor s názvem YC-400.bin. Informace o způsobu využití souboru při aktualizaci verze firmwaru fotoaparátu naleznete v níže uvedené dokumentaci. YC-400 Firmware Update Software ver.1.1, kterou lze stáhnout z webové stránky CASIO (strana 8) YC-Update_Guide_English.pdf, kterou lze vyhledat ve složce Czech uvnitř složky User s Guide na disku CD-ROM, který se dodává k některým modelům projektoru 11

12 Projekce obsahu souborů na paměťové zařízení Tato část vysvětluje, jak provádět následující operace. Jak používat softwarovou aplikaci EZ-Converter FA k převodu souborů PowerPoint na soubory, které lze přehrávat na dataprojektoru v prostředí Prohlížeč. Jak použít počítačový software ArcSoft MediaConverter 3 for CASIO Projector k převodu souborů videa na soubory, které lze přehrávat na dataprojektoru v prostředí Prohlížeč. Jak na dataprojektoru promítat v prostředí Prohlížeč obsah souborů uložených na paměťovém zařízení. Prohlížeč je jednou z vestavěných aplikací dataprojektoru. Umožní vám přehrávat a prohlížet obsahy souborů z paměťového zařízení připojeného do dataprojektoru. Použití aplikace EZ-Converter FA k převodu souborů PowerPoint na soubory ECA nebo PtG EZ-Converter FA je softwarová aplikace určená k převodu souborů PowerPoint na soubory ECA nebo PtG, které lze přehrávat a promítat na dataprojektoru. Aplikace EZ-Converter FA podporuje převod souborů vytvořených v aplikaci Microsoft Office PowerPoint 2003, 2007 a Po uložení za určitých (níže uvedených) výjimek by se při přehrávání a projekci souboru ECA neb PtG měly normálně reprodukovat přechody animace a další zvláštní efekty originálního souboru PowerPoint. Převod objektů OLE (video, audio apod.) a objektů VBA ze souboru PowerPoint není podporován. Převod časovaných a opakovaných operací v animaci souboru PowerPoint není podporován. Animace ze souboru PowerPoint se převádí na časově specifikovanou hodnotu Max Animation Display Time (strana 16) a vše za ní bude oříznuto. Až bude během přehrávání převedeného souboru dosaženo bodu, k němuž byla animace převedena, přehrávání se pozastaví a abyste mohli přejít na další krok, budete muset stisknout klávesu [ENTER]. Soubor aplikace PowerPoint bude hrát, až ho převedete pomocí softwaru EZ-Converter FA. Pokud během tohoto přehrávání, například mezi body A a B, nedojde během přibližně třech následujících sekund na promítací ploše k žádné změně, efekt v bodu B originálního souboru se ignoruje a nepřevede. Až bude během přehrávání převedeného souboru dosaženo bodu B, přehrávání se pozastaví, a abyste mohli přejít na další krok, musíte stisknout klávesu [ENTER]. Důležité upozornění! Abyste mohli provádět postupy v této části, musíte nejprve nainstalovat software EZ-Converter FA. Podrobnosti naleznete v kapitole Instalace softwaru (strana 8). 12

13 Spuštění a ukončení aplikace EZ-Converter FA Spuštění aplikace EZ-Converter FA Chcete-li na počítači spustit aplikaci EZ-Converter FA, proveďte některou z následujících operací. Dvakrát klikněte na ikonu na ploše Windows. V nabídce Start systému Windows vyberte [Všechny programy] - [CASIO] - [EZ-Converter FA]. Důležité upozornění! Pokud je na vašem počítači spuštěn systém Windows Vista nebo Windows 7, při spuštění aplikace EZ-Converter FA se může zobrazit zpráva Řízení uživatelských účtů. V tomto případě klikněte na [Povolit] nebo [Ano]. Okno aplikace EZ-Converter FA Následující obrázek znázorňuje okno, které se objevuje při spuštění aplikace EZ-Converter FA. Tlačítko přehrávače Tlačítko převodu Zavírací tlačítko Tlačítko minimalizace Zobrazení nápovědy pro aplikaci EZ-Converter FA Pravým tlačítkem klikněte na levou stranu okna a ze zobrazené nabídky vyberte položku Help. Zobrazení informace o verzi aplikace EZ-Converter FA Pravým tlačítkem klikněte na levou stranu okna a ze zobrazené nabídky vyberte položku About. Ukončení aplikace EZ-Converter FA Klikněte na zavírací tlačítko v pravém horním rohu okna EZ-Converter FA. 13

14 Převod souboru PowerPoint na soubor ECA nebo PtG Důležité upozornění! Před provedením některé z níže uvedených operací budete potřebovat soubor vytvořený pomocí aplikace Microsoft Office PowerPoint 2003, 2007 nebo Převod souboru PowerPoint na soubor ECA nebo PtG vyžaduje přehrání originálního souboru od začátku do konce. Pamatujte si, že doba požadovaná pro převod zhruba odpovídá době potřebné k přehrávání. Poznámka Při spuštění konverzní operace pomocí aplikace EZ-Converter FA se dočasně změní nastavení zobrazení vašeho počítače podle následujících údajů. Po dokončení konverzní operace se nastavení zobrazení vrátí do předchozího stavu. Operační systém: Windows XP Windows Vista nebo Windows 7 Změna: Rozlišení obrazovky se změní na , , nebo Hardwarová akcelerace grafické karty je zakázána. Rozlišení obrazovky se změní na , , nebo Systém Windows se přepne do základního režimu (prostředí Windows Aero TM je zakázáno). Po zahájení konverzní operace bude rozlišení obrazovky u souboru ECA nebo PtG bude upraveno podle nastavení aplikace EZ-Converter FA ( , , nebo ). Podrobnosti o tomto nastavení naleznete v odstavci Zadání obrazového rozlišení souboru ECA nebo PtG (strana 16). Převod souboru PowerPoint na soubor ECA nebo PtG 1. Zapněte počítač a spusťte Windows. 2. K počítači připojte paměťovou jednotku USB (nebo paměťovou kartu), na kterou chcete uložit převedený soubor ECA nebo PtG. Pokud chcete uložit soubor ECA nebo PtG na pevný disk počítače, můžete tento krok vynechat. 3. Na počítači spusťte aplikaci EZ-Converter FA. Pokud je na vašem počítači spuštěn systém Windows Vista nebo Windows 7, při spuštění aplikace EZ-Converter FA se zobrazí zpráva Řízení uživatelských účtů. V tomto případě klikněte na [Povolit] nebo [Ano]. Poté se zobrazí okno aplikace EZ-Converter FA. 4. V případě potřeby nakonfigurujte následující nastavení. Zadejte obrazové rozlišení souboru ECA nebo PtG. Viz odstavec Zadání obrazového rozlišení souboru ECA nebo PtG (strana 16). Pokud originální soubor obsahuje animaci, zadejte maximální dobu zobrazení animace. Viz odstavec Zadání maximální doby zobrazení animace (strana 16). 14

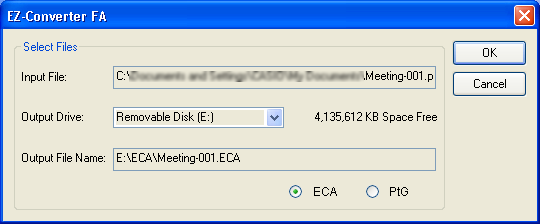

15 5. Klikněte na tlačítko v horní části okna EZ-Converter FA. Zobrazí se dialogové okno k otvírání souborů. 6. Vyberte soubor PowerPoint, který chcete převést, a poté klikněte na tlačítko [Otevřít]. Zobrazí se dialogové okno (jako na vyobrazení níže) k zadání parametrů souboru. 7. V dialogovém okně vytvořte požadované nastavení. Následující tabulka popisuje význam a nastavení každé položky uvedené v dialogovém okně. Položka dialogového okna Input File Output Drive Output File Name ECA/PtG Popis Zobrazí se název souboru PowerPoint vybraného v kroku 6. Nastavení této položky nelze změnit. Název jednotky výměnného disku (jednotka USB nebo paměťová karta) připojené kpočítači v kroku 2. Pokud je k počítači připojen větší počet výměnných disků, můžete kliknout na tlačítko [ ] a vybrat název jednotky, na kterou budete chtít převedený soubor uložit. Převedený soubor se na vybranou jednotku ukládá do složky s názvem ECA (v případě souboru ECA) nebo PtG (v případě souboru PtG). V počátečním výchozím stavu, kdy k počítači nejsou připojeny žádné výměnné disky, bude výsledný soubor uložen do stejného umístění (jednotka a složka) jako originální soubor PowerPoint. Pokud chcete místo ukládání změnit, klikněte na tlačítko [Browse]. Zobrazí název souboru převedeného souboru spolu s cestou na základě názvu jednotky. Kromě přípony bude název souboru stejný jako název souboru PowerPoint. Nastavení této položky nelze změnit. Formát převedeného souboru (Výchozí: ECA). Podrobnosti o souborech ECA a PtG naleznete v kapitole O funkcích USB dataprojektoru (strana 5) tohoto návodu. 8. Po konfiguraci požadovaného nastavení klikněte na [OK]. Spustí se přehrávání souboru PowerPoint a zahájí se převod do souboru ECA nebo PtG. Po dokončení převodu souboru se objeví zpráva Conversion complete.. Pokud máte další soubory PowerPoint, které chcete převést, opakujte kroky 4 až 7. Chcete-li zkontrolovat obsah souboru ECA nebo PtG, postupujte podle odstavce Přehrávání souboru ECA nebo PtG na počítači (strana 16). 9. Až budete s převodem souborů hotovi, v pravém horním rohu okna EZ-Converter FA klikněte na zavírací tlačítko. 15

16 Zadání obrazového rozlišení souboru ECA nebo PtG 1. Pravým tlačítkem klikněte na levou stranu okna EZ-Converter FA. 2. V nabídce, která se objeví, klikněte na položku Output Resolution. 3. Ve vedlejší nabídce, která se objeví, vyberte požadované rozlišení. Následující tabulka znázorňuje rozlišení, které je nutno použít pro jednotlivé modely dataprojektoru. Model Pro soubor PtG vyberte nebo Nastavení, které vyberete, zůstane v platnosti až do příští změny. Zadání maximální doby zobrazení animace 1. Pravým tlačítkem klikněte na levou stranu okna EZ-Converter FA. 2. V nabídce, která se objeví, klikněte na položku Max Animation Display Time. 3. Ve vedlejší nabídce, která se objeví, vyberte maximální dobu zobrazení animace (v sekundách). Dostupné možnosti vedlejší nabídky jsou 10 sekund, 20 sekund, 30 sekund a 60 sekund. Možnost, kterou vyberete, zůstane v platnosti až do příští změny. Přehrávání souboru ECA nebo PtG na počítači 1. Na počítači spusťte aplikaci EZ-Converter FA. Poté se zobrazí okno aplikace EZ-Converter FA. Rozlišení XJ-H1650, XJ-H1750, XJ-ST145, XJ-ST , *1 XJ-H , , *2 *1 Pokud nelze zvolit rozlišení , vyberte *2 Pokud nelze zvolit rozlišení nebo , vyberte Klikněte na tlačítko v horní části okna EZ-Converter FA. Zobrazí se dvě další tlačítka jako na vyobrazení dole. 3. Klikněte na tlačítko. Zobrazí se dialogové okno k otvírání souborů. 16

17 4. Vyberte soubor ECA nebo PtG, který chcete přehrát, a poté klikněte na tlačítko [Open]. V horní části obrazovky se objeví ovládací panel. Ovládací panel Během přehrávání souboru lze ovládací panel použít k provádění níže popsaných operací. Požadovaná akce: Přechod na předchozí stránku Přechod na následující stránku Přechod na zadanou stránku Klikněte na tlačítko. Klikněte na tlačítko. Postup: 1. Klikněte na tlačítko a v nabídce, která se zobrazí, klikněte na položku Slide Viewer. 2. V nabídce stránek, která se zobrazí, klikněte na miniaturu cílové stránky a poté klikněte na [OK]. Zobrazení nápovědy Klikněte na tlačítko a v nabídce, která se zobrazí, klikněte na položku Help. Ukončení přehrávání souboru Klikněte na tlačítko nebo na tlačítko a v nabídce, která se zobrazí, klikněte na položku Exit. Přehrávání můžete zastavit také tlačítkem [ESC] na klávesnici počítače. Použití aplikace ArcSoft MediaConverter 3 for CASIO Projector ArcSoft MediaConverter 3 for CASIO Projector je softwarová aplikace, která převádí soubory formátu MP4, MOV *, AVI nebo WMV na soubory AVI ve formátu Motion JPEG, které lze přehrávat na dataprojektoru v prostředí Prohlížeč. Podrobnosti o formátech souborů naleznete na straně 5. * K převodu ze souboru MOV je nutný přehrávač QuickTime 7 nebo vyšší. Důležité upozornění! Abyste mohli provádět postupy v této části, musíte na počítač nejprve nainstalovat software ArcSoft MediaConverter 3 for CASIO Projector. Podrobnosti naleznete v kapitole Instalace softwaru (strana 8). 17

18 Převod souboru videa do formátu, který lze přehrávat v prostředí Prohlížeč 1. Dvakrát klikněte na ikonu na ploše počítače. Spustí se aplikace ArcSoft MediaConverter 3 for CASIO Projector a zobrazí se okno jako na vyobrazení. Ikona projektoru CASIO 2. Originální soubor videa přetáhněte do okna aplikace ArcSoft MediaConverter 3 for CASIO Projector nebo na ikonu projektoru CASIO. Tímto způsobem se spustí převod a zobrazí se indikátor průběhu, jako na vyobrazení dole vokně. Po dokončení převodu indikátor průběhu automaticky zmizí. Kliknutím na položku Local disk ve spodní části okna můžete otevřít složku, v níž je převedený soubor uložen. Pokud položku Local disk ve spodní části okna nevidíte, vyvolejte ji kliknutím na. 3. Abyste převedli všechny soubory videa, které budete chtít, kroky 1 a 2 opakujte podle potřeby. Operace podporuje také výběr a přetažení většího počtu souborů. 4. Po dokončení aplikaci ArcSoft MediaConverter 3 for CASIO Projector ukončete kliknutím na tlačítko v pravém horním rohu. Poznámka Podrobnosti týkající se nastavení a ovládání aplikace ArcSoft MediaConverter 3 for CASIO Projector najdete v nápovědě. Chcete-li zobrazit nápovědu, klikněte na tlačítko v pravém horním rohu okna aplikace ArcSoft MediaConverter 3 for CASIO Projector. V nabídce, která se objeví, klikněte na položku Help. Podrobnosti týkající se přehrávání převedeného souboru videa na dataprojektoru v prostředí Prohlížeč naleznete v kapitole Projekce souborů videa (strana 28). 18

19 Používání prostředí Prohlížeč k projekci obsahu souboru na paměťovém zařízení K projekci obsahu souboru na paměťovém zařízení použijte prostředí Prohlížeč. Při každém připojení paměťového zařízení (které je dataprojektorem podporováno) do portu USB projektoru se prostředí Prohlížeč spustí automaticky. Připojení paměťového zařízení do dataprojektoru Port USB dataprojektoru podporuje připojení paměťového zařízení s formátem FAT/FAT32, které je vybaveno rozhraním USB. Mezi podporovaná paměťová zařízení patří: Paměťové jednotky USB Paměťové karty K připojení paměťové karty do projektoru je nutný běžně prodávaný USB adaptér ke čtení paměťových karet. Kompatibilní digitální fotoaparáty s velkokapacitním paměťovým úložištěm USB Důležité upozornění! Dataprojektor nepodporuje připojení všech běžně prodávaných paměťových jednotek USB, paměťových karet a digitálních fotoaparátů. O podrobnosti týkající se konkrétních paměťových zařízení požádejte svého prodejce nebo nejbližšího autorizovaného dodavatele CASIO. Zapojení paměťové jednotky USB do dataprojektoru Paměťovou jednotku USB zapojte do portu USB dataprojektoru podle vyobrazení. 19

20 Zapojení paměťové karty do dataprojektoru 1. Paměťovou kartu vložte do slotu USB adaptéru ke čtení paměťových karet. Podrobnosti o vkládání paměťových karet do USB adaptéru ke čtení paměťových karet vyhledejte v dokumentaci dodávané k adaptéru. 2. USB adaptér ke čtení paměťových karet zapojte do portu USB dataprojektoru. Připojení digitálního fotoaparátu do dataprojektoru 1. V případě potřeby nakonfigurujte nastavení úložiště USB (velkokapacitní paměťové zařízení) digitálního fotoaparátu. 2. Vypněte digitální fotoaparát a zapojte do něj kabel USB. 3. Druhý konec kabelu USB (konektor typu A) zapojte do portu USB dataprojektoru. 4. Zapněte digitální fotoaparát. Poznámka Podrobnosti týkající se kroků 1, 2 a 4 naleznete v uživatelské dokumentaci dodávané k vašemu digitálního fotoaparátu. 20

21 Zahájení projekce v prostředí Prohlížeč Pokud je při zapojování paměťové jednotky USB podle odstavce Připojení paměťového zařízení do dataprojektoru (strana 19) dataprojektor již zapnutý, v projekci se objeví okno prostředí Prohlížeč vyobrazené níže. Položka nabídky Funkce Viz: Presentation Slides Movie Viewer Setup Aktivuje se režim Prezentace určený kpřehrávání souborů ECA nebo PtG. Aktivuje se režim Snímky určený kpřehrávání obrazových souborů. Aktivuje se režim Video k přehrávání souborů videa. Zobrazí se nabídka nastavení prostředí Prohlížeč. Projekce souboru ECA nebo PtG (strana 23) Převod souboru PowerPoint na soubor ECA nebo PtG (strana 14) Projekce obrazových souborů (strana 26) Projekce souborů videa (strana 28) Konfigurace nastavení prohlížeče (strana 34) Poznámka Pokud se projekce Prohlížeč nespustí v tomto okamžiku automaticky, podle následujícího postupu vyberte jako vstupní zdroj USB. 1. Stiskněte tlačítko [INPUT]. Poté se zobrazí stránka pro volbu vstupního zdroje. 2. Tlačítky [ ] a [ ] přesuňte zvýraznění na položku USB a poté stiskněte tlačítko [ENTER]. 21

22 Nabídka Drive (Jednotka) Pokud je do dataprojektoru zapojen vyšší počet paměťových jednotek (několik jednotek USB do rozbočovače USB nebo několik paměťových karet do adaptéru ke čtení paměťových karet zapojeného do dataprojektoru apod.), při aktivaci režimu Prezentace, Snímky nebo Video se na projekční ploše otevře nabídka jako na vyobrazení. V tomto případě přesuňte kurzorovými tlačítky zvýraznění na jednotku, kterou chcete použít, a poté stiskněte tlačítko [ENTER]. Zobrazí se nabídka souborů pro režim, který jste aktivovali. Poznámka Dataprojektor může rozpoznat až čtyři jednotky. 22

23 Projekce souboru ECA nebo PtG K projekci souborů ECA nebo PtG použijte v prohlížeči režim Prezentace. Projekce souboru ECA nebo PtG 1. Do dataprojektoru připojte paměťové zařízení, ve kterém je uložen soubor ECA nebo PtG, který chcete promítat. Poté se zobrazí hlavní okno prohlížeče. Pokud se hlavní okno prohlížeče nezobrazí, stiskněte tlačítko [INPUT] a jako vstupní zdroj vyberte USB. 2. Kurzorovými tlačítky přesuňte zvýraznění na položku Presentation a poté stiskněte tlačítko [ENTER]. Poté se zobrazí projekce nabídky souborů jako na vyobrazení. Pokud je soubor ECA nebo PtG, který chcete přehrát, umístěn v konkrétní složce, kurzorovými tlačítky přesuňte zvýraznění na tuto složku a poté stiskněte tlačítko [ENTER]. 3. Kurzorovými tlačítky přesuňte zvýraznění na soubor ECA nebo PtG, který chcete přehrát, a poté stiskněte tlačítko [ENTER] (nebo tlačítko [O]). Spustí se přehrávání vybraného souboru ECA nebo PtG. 4. Podle potřeby proveďte změnu strany a další operace. Podrobnosti o operacích, které lze provádět během projekce souboru ECA nebo PtG, naleznete v odstavci Operace během projekce souboru ECA nebo PtG (strana 24). Chcete-li přehrávání souboru ECA nebo PtG zastavit a vrátit se do nabídky souborů, stiskněte tlačítko [ESC]. 23

24 Operace během projekce souboru ECA nebo PtG Během přehrávání souboru ECA nebo PtG lze provádět níže popsané operace. Požadovaná akce: Přechod na předchozí stránku Přechod na následující stránku Pozastavení přehrávání souboru ECA nebo PtG Přechod na zadanou stránku Zastavení přehrávání a návrat do nabídky souborů Stiskněte tlačítko [ ]. Stiskněte tlačítko [ ]. Postup: 1. Stiskněte tlačítko [FUNC]. 2. V nabídce funkcí, která se objeví, přesuňte kurzorovými tlačítky zvýraznění na položku Pause a poté stiskněte tlačítko [ENTER]. 1. Tlačítkem [O] vyvolejte nabídku stránek. 2. Kurzorovými tlačítky přesuňte zvýraznění na miniaturu stránky, na které chcete zahájit přehrávání prezentace, a poté stiskněte tlačítko [ENTER]. Informace o operacích, které lze provádět během zobrazení nabídky stránek, najdete na adrese Operace v nabídce stránek (strana 25). Stiskněte tlačítko [ESC]. Během pozastavení souboru ECA nebo PtG lze provádět níže popsané operace. Požadovaná akce: Pokračování přehrávání souboru ECA nebo PtG od místa, kde bylo pozastaveno Stiskněte tlačítko [ENTER]. Postup: 24

25 Operace v nabídce stránek Stiskem tlačítka [O] během přehrávání souboru ECA nebo PtG bude zahájena projekce nabídky stránek jako na vyobrazení dole. Během projekce nabídky stránek lze provádět níže popsané operace. Požadovaná akce: Opakované spuštění přehrávání z konkrétní stránky Přesun na následující stránku Přesun na předchozí stránku Zastavení přehrávání a návrat do nabídky souborů Postup: Kurzorovými tlačítky přesuňte zvýraznění na miniaturu stránky, na které chcete zahájit přehrávání prezentace, a poté stiskněte tlačítko [ENTER]. Stiskněte tlačítko [Z]. Stiskněte tlačítko [f]. Stiskněte tlačítko [ESC]. 25

26 Projekce obrazových souborů K projekci obrazových souborů použijte v prohlížeči režim Snímky. Obrazové soubory lze také seskupovat a promítat v zadané sekvenci jako prezentaci. Projekce obrazového souboru 1. Do dataprojektoru připojte paměťové zařízení, ve kterém je uložen obrazový soubor, který chcete promítat. Poté se zobrazí hlavní okno prohlížeče. Pokud se hlavní okno prohlížeče nezobrazí, stiskněte tlačítko [INPUT] a jako vstupní zdroj vyberte USB. 2. Kurzorovými tlačítky přesuňte zvýraznění na položku Slides a poté stiskněte tlačítko [ENTER]. Poté se zobrazí projekce nabídky souborů jako na vyobrazení. Pokud je obrazový soubor určený k projekci umístěn v konkrétní složce, kurzorovými tlačítky přesuňte zvýraznění na tuto složku a poté stiskněte tlačítko [ENTER]. 3. Kurzorovými tlačítky přesuňte zvýraznění na obrazový soubor, který chcete promítnout, a poté stiskněte tlačítko [ENTER]. Poté se zobrazí projekce vybraného obrazového souboru. 4. Níže popsané operace provádějte podle potřeby. Požadovaná akce: Přesun na předchozí obrázek Přesun na následující obrázek Otočení obrázku o 90 stupňů doprava Otočení obrázku o 90 stupňů doleva Spustit prezentaci z obrazového souboru Stiskněte tlačítko: [ ] [ ] [f] [Z] [O] 5. Chcete-li projekci obrazu zastavit a vrátit se do nabídky souborů, stiskněte tlačítko [ESC]. 26

27 Projekce prezentací Režim Snímky umožňuje obrazové soubory seskupovat a promítat v sekvenci jako prezentaci. Pro zobrazení prezentace si můžete vybrat buď ruční nebo automatické přehrávání. Jako počáteční výchozí nastavení je použito ruční přehrávání. Příprava obrazových souborů pro přehrávání prezentace Při přípravě své prezentace mějte na paměti následující zásady: Všechny obrazové soubory prezentace musí být umístěny ve stejné složce. Obrázky se budou v prezentaci zobrazovat podle názvů souborů, v pořadí v jakém jsou uspořádány ve složce. Chcete-li obrázky zobrazit ve specifické sekvenci, jejich názvy souborů upravte tak, aby byly ve složce seřazeny v pořadí, v jakém potřebujete. Složku s obrázky pro prezentaci zkopírujte do paměťového zařízení. Projekce obrazových souborů jako prezentace 1. Do dataprojektoru připojte paměťové zařízení, ve kterém jsou uloženy obrazové soubory prezentace. Poté se zobrazí hlavní okno prohlížeče. Pokud se hlavní okno prohlížeče nezobrazí, stiskněte tlačítko [INPUT] a jako vstupní zdroj vyberte USB. 2. Vyberte ruční nebo automatický posuv a nakonfigurujte další nastavení prezentace. Podrobnosti naleznete v kapitole Konfigurace nastavení prohlížeče (strana 34). 3. Kurzorovými tlačítky přesuňte zvýraznění na položku Slides a poté stiskněte tlačítko [ENTER]. Poté se zobrazí projekce nabídky souborů. 4. Kurzorovými tlačítky přesuňte zvýraznění na složku, která obsahuje obrazové soubory, z nich je prezentace sestavena, a poté stiskněte tlačítko [ENTER]. 5. Kurzorovými tlačítky přesuňte zvýraznění na obrazový soubor, který chcete umístit na začátek prezentace, a poté stiskněte tlačítko [O]. Poté se zobrazí projekce vybraného obrazového souboru a spustí se prezentace. 27

28 6. Níže popsané operace provádějte podle potřeby. Požadovaná akce: Přesun na předchozí obrázek Přesun na následující obrázek Pozastavení prezentace (Tato možnost je dostupná, pouze když je pro položku Image Switching použito nastavení Auto.) Otočení obrázku o 90 stupňů doprava Otočení obrázku o 90 stupňů doleva Stiskněte tlačítko [ ]. Stiskněte tlačítko [ ]. Postup: 1. Stiskněte tlačítko [FUNC]. 2. V nabídce funkcí, která se objeví, přesuňte kurzorovými tlačítky zvýraznění na položku Pause a poté stiskněte tlačítko [ENTER]. Stiskněte tlačítko [f]. Stiskněte tlačítko [Z]. Během pozastavení prezentace lze provádět následující operace. Požadovaná akce: Přesun na předchozí obrázek Přesun na následující obrázek Otočení obrázku o 90 stupňů doprava Otočení obrázku o 90 stupňů doleva Pokračování v prezentaci [ ] [ ] [f] [Z] [O] Stiskněte tlačítko: 7. Chcete-li se po dokončení prezentace vrátit do nabídky souborů, stiskněte tlačítko [ESC]. Projekce souborů videa K projekci souborů videa použijte v prohlížeči režim Video. Poznámka Prohlížeč podporuje přehrávání souborů videa ve formátu Motion JPEG AVI (podrobnosti viz strana 5). Přehrávání jiných formátů videa není podporováno. Soubory videa v jiných formátech lze převést do formátu, který je podporován softwarem prohlížeče. Chcete-li převést soubor videa, použijte aplikaci ArcSoft MediaConverter 3 for CASIO Projector, kterou lze stáhnout z webové stránky CASIO (strana 8). Podrobnosti o instalaci softwaru naleznete v kapitole Instalace softwaru (strana 8). Informace o formátech souborů videa, které lze převádět, a o průběhu převodu naleznete v kapitole Použití aplikace ArcSoft MediaConverter 3 for CASIO Projector (strana 17). 28

29 Projekce souboru videa 1. Do dataprojektoru připojte paměťové zařízení, ve kterém je uložen soubor videa, který chcete promítat. Poté se zobrazí hlavní okno prohlížeče. Pokud se hlavní okno prohlížeče nezobrazí, stiskněte tlačítko [INPUT] a jako vstupní zdroj vyberte USB. 2. Kurzorovými tlačítky přesuňte zvýraznění na položku Movie a poté stiskněte tlačítko [ENTER]. Poté se zobrazí projekce nabídky souborů jako na vyobrazení. Pokud je soubor videa, který chcete přehrát, umístěn v konkrétní složce, kurzorovými tlačítky přesuňte zvýraznění na tuto složku a poté stiskněte tlačítko [ENTER]. 3. Kurzorovými tlačítky přesuňte zvýraznění na soubor videa, který chcete přehrát, a poté stiskněte tlačítko [ENTER] (nebo tlačítko [O]). Spustí se přehrávání vybraného souboru videa. 4. Podle potřeby proveďte pozastavení a další operace. Podrobnosti o operacích, které lze provádět během projekce souboru videa, naleznete v odstavci Operace během projekce souboru videa (strana 30). Chcete-li projekci videa zastavit a vrátit se do nabídky souborů, stiskněte tlačítko [ESC]. Až se během přehrávání dosáhne konce souboru videa, na projekční ploše se zobrazí poslední filmové okénko jako statický snímek. 5. Chcete-li se po přehrání videa vrátit do nabídky souborů, stiskněte tlačítko [ESC]. 29

30 Operace během projekce souboru videa Níže popsané operace lze provádět během přehrávání nebo pozastavení souboru videa. Požadovaná akce: Pozastavení a obnovení přehrávání videa Přehrát soubor znovu od začátku Zobrazení hrací doby v levém horním rohu projekční plochy Postup: Stiskněte tlačítko [ENTER]. Během pozastavení projekce videa se v levém horním rohu projekční plochy zobrazuje ikona pauzy ( ). 1. Stiskněte tlačítko [FUNC]. 2. V nabídce funkcí, která se objeví, přesuňte kurzorovými tlačítky zvýraznění na položku Play from Beginning a poté stiskněte tlačítko [ENTER]. Stiskněte tlačítko [O]. Každým stiskem tlačítka [O] se časový indikátor zobrazí a skryje. Celková hrací doba videa Uplynulá hrací doba videa Rychle vpřed * Rychle vzad * Zastavení přehrávání videa a návrat do nabídky souborů Stiskněte tlačítko [ ]. Stiskněte tlačítko [ ]. Stiskněte tlačítko [ESC]. * Podrobnosti týkající se rychlého přesunu vpřed a vzad naleznete v odstavci Rychlý přesun vpřed avzad během přehrávání videa. Rychlý přesun vpřed a vzad během přehrávání videa 1. Při spuštění přehrávání souboru videa postupujte podle pokynů 1 až 3 odstavce Projekce souboru videa (strana 29). 2. Rychlý přesun vpřed spustíte tlačítkem [ ], rychlý přesun vzad tlačítkem [ ]. Spustí se příslušná operace a v levém horním rohu projekční plochy se zobrazí ikona ( pro přesun rychle vpřed, pro přesun rychle vzad). Každým stiskem tlačítka [ ] nebo [ ] se budou přepínat tři rychlosti odpovídající operace. Tato ikona: Rychle vpřed (krok 10 sekund) 6X rychle vpřed (krok o 60 sekund) 60X rychle vpřed (krok o 10 minut) Rychle vzad (krok o 10 sekund) 6X rychle vzad (krok o 60 sekund) 60X rychle vzad (krok o 10 minut) Indikuje: Až se po rychlém přesunu vpřed a vzad dosáhne prvního nebo posledního filmového okénka, přehrávání videa se automaticky zastaví. 30

31 3. Níže popsané operace provádějte podle potřeby. Požadovaná akce: Ukončení rychlého přesunu vpřed nebo vzad a obnovení normálního přehrávání Zastavení přehrávání a návrat do nabídky souborů Stiskněte tlačítko: [ENTER] [ESC] Operace v nabídce souborů Tato část vysvětluje operace, které lze provádět během zobrazení v režimech Prezentace, Snímky nebo Video. Režim zobrazení Seznam a Ikony V nabídce souborů prohlížeče jsou k dispozici dva různé režimy zobrazení: režim seznam a režim ikony. Režim zobrazení Seznam Režim zobrazení Ikony Režim zobrazení Seznam: V tomto režimu se zobrazují názvy složek a souborů na paměťovém zařízení. Jedná se o výchozí zobrazení v režimech Prezentace, Snímky nebo Video. Režim zobrazení Ikony: V tomto režimu se zobrazují ikony i názvy složek a souborů na paměťovém zařízení. Pro všechny soubory, které lze přehrávat v prostředí Prohlížeč, se zobrazují miniatury. 31

32 Přepínání nabídky souborů mezi režimem zobrazení seznam a ikony Stiskněte tlačítko [FUNC] a poté [ENTER]. Poznámka Můžete určit, zda se bude ve výchozím zobrazení používat režim seznam nebo ikony. Podrobnosti naleznete v kapitole Konfigurace nastavení prohlížeče na straně 34. Posouvání nabídky souborů Chcete-li posouvat dopředu, stiskněte tlačítko [Z], chcete-li posouvat zpět, stiskněte [f]. Otevření složky Kurzorovými tlačítky přesuňte zvýraznění na složku, kterou chcete otevřít, a poté stiskněte tlačítko [ENTER]. Opuštění aktuální složky a přesun na vyšší úroveň Stiskněte tlačítko [ESC]. 32

33 Zobrazení vlastností souboru 1. Aktivujte režim zobrazení seznam. 2. Tlačítky [ ] a [ ] přesuňte zvýraznění na soubor, jehož vlastnosti chcete zobrazit. Na levé straně nabídky souborů se objeví miniatura a vlastnosti momentálně zvýrazněného souboru. Miniatura Vlastnosti V následující části si vysvětlíme údaje, které se objevují ve vlastnostech souboru. Režim Prezentace Položka: Type Size Date Pixels Zobrazuje: ECA File nebo PtG File (soubor prezentace převedený v aplikaci EZ-Converter FA) Velikost souboru Datum a čas poslední úpravy souboru Počet obrazových bodů v souboru Režim Snímky Položka: Type Size Date Pixels Rotation Zobrazuje: Typ obrazu ( JPEG Image nebo BMP Image ) Velikost souboru Datum a čas poslední úpravy souboru Počet obrazových bodů obsažených v souboru Tato položka se zobrazuje pouze u souborů obrazu, které obsahují údaje o orientaci ve formátu Exif. Údaj Right side - Top označuje otočení o 90 stupňů doprava, údaj Left side - Bottom označuje otočení o 90 stupňů doleva. Režim Video Položka: Type Size Date Pixels Zobrazuje: Movie Velikost souboru Datum a čas poslední úpravy souboru Počet obrazových bodů v souboru videa 33

34 Návrat do hlavního okna prohlížeče 1. Stiskněte tlačítko [FUNC]. 2. V nabídce funkcí, která se objeví, přesuňte kurzorovými tlačítky zvýraznění na položku Back to Viewer Selection a poté stiskněte tlačítko [ENTER]. Konfigurace nastavení prohlížeče Nabídku nastavení Prohlížeč lze použít ke konfiguraci níže popsaných položek. Počáteční výchozí nastavení každé položky je označeno hvězdičkou (*). Název položky nastavení Image Zoom Display Sequence Setup Startup Mode Image Switching Slideshow Display Interval Slideshow Repeat Movie Display Initialize Viewer Setup Popis Zoom*: Obrazy promítané projektorem budou zvětšeny na maximální možnou velikost při zachování poměru stran obrazového souboru. No Zoom: Obrazy se promítnou ve skutečné velikosti. Určuje pořadí obrázků v nabídce souborů. File Names (Ascending)*: Zobrazí soubory podle názvů ve vzestupném pořadí. File Names (Descending): Zobrazí soubory podle názvů v sestupném pořadí. Time (New-to-Old): Zobrazí soubory podle času poslední úpravy, od nejnovějších po nejstarší. Time (Old-to-New): Zobrazí soubory podle času poslední úpravy, od nejstarších po nejnovější. Položka určuje, zda se při zadání z hlavního okna prohlížeče použije výchozí režim zobrazení seznam nebo ikony. List View*: Jako výchozí se použije režim zobrazení seznam. Icon View: Jako výchozí se použije režim zobrazení ikony. Manual*: Ruční posun obrazu. Auto: Automatický posun obrazu. Určuje, jak dlouho zůstane každý snímek v prezentaci zobrazen. 5 seconds*, 10 seconds, 30 seconds, 1 minutes, 5 minutes Repeat: Opakované přehrávání prezentace nebo videa. No Repeat*: Při dosažení konce prezentace nebo videa se přehrávání automaticky zastaví. Zoom*: Videa promítaná projektorem budou zvětšena na maximální možnou velikost při zachování poměru stran souboru videa. No Zoom: Soubory videa se promítnou v originální velikosti. U všech parametrů prohlížeče dojde k obnovení výchozích hodnot nastavení z výroby. 34

35 Zobrazení nabídky nastavení prostředí Prohlížeč Proveďte některou z následujících operací: Operace 1 1. Projekce hlavního okna prohlížeče. Pokud přehráváte soubor v režimu Prezentace, Snímky nebo Video, pozastavte přehrávání avraťte se do nabídky souborů. Dále stiskněte tlačítko [FUNC], poté [ ], poté [ENTER]. 2. Kurzorovými tlačítky přesuňte zvýraznění na položku Viewer Setup a poté stiskněte tlačítko [ENTER]. Operace 2 1. Během projekce prostředí Prohlížeč stiskněte tlačítko [MENU]. Pokud přehráváte soubor v režimu Prezentace, Slide nebo Video, před stiskem tlačítka [MENU] přehrávání pozastavte. 2. Tlačítkem [ ] přesuňte zvýraznění na položku USB a poté stiskněte tlačítko [ENTER]. 3. Tlačítkem [ ] přesuňte zvýraznění na položku Setup a poté stiskněte tlačítko [ENTER]. 35

36 Konfigurace prostředí Prohlížeč 1. Aktivujte nabídku nastavení prostředí Prohlížeč. 2. Tlačítky [ ] a [ ] přesuňte zvýraznění na položku, jejíž nastavení chcete změnit. 3. K výběru požadovaného nastavení použijte tlačítka [ ] a [ ]. 4. Po konfiguraci všech požadovaných nastavení stiskněte tlačítko [ESC] (nebo stiskněte tlačítko [FUNC] a poté [ENTER]). Tak proběhne návrat do hlavního okna prostředí Prohlížeč. Obnovení výchozích hodnot nastavení prostředí Prohlížeč 1. Aktivujte nabídku nastavení prostředí Prohlížeč. 2. Tlačítkem [ ] přesuňte zvýraznění na položku Initialize Viewer Setup a poté stiskněte tlačítko [ENTER]. Poté se objeví dialogové okno pro potvrzení s textem Do you want to restore defaults for the Viewer setup?. 3. Tlačítkem [ ] přesuňte zvýraznění na položku Yes a poté stiskněte tlačítko [ENTER]. Tímto způsobem se obnoví výchozí hodnoty nastavení prostředí Prohlížeč. Podrobnosti o výchozím nastavení prostředí Prohlížeč z výroby naleznete v kapitole Konfigurace nastavení prohlížeče (strana 34). 36

37 Automatické spuštění Funkce Automatické spuštění zahájí automatickou projekci statických snímků nebo souborů videa uložených v připojené paměťové jednotce USB po zapnutí projektoru. Důležité upozornění! Podmínkou použití funkce Automatické spuštění je zapnutí (povolení) systému Plug-and-Play projektoru. Podrobné informace o změně nastavení systému Plug-and-Play vyhledejte v kapitole Obsah nabídky nastavení v dokumentu Návod k použití (UsersGuide_Czech.pdf). Použití funkce Automatické spuštění k automatické projekci statických snímků nebo souborů videa 1. V kořenové složce použité paměťové jednotky USB vytvořte složku s názvem AUTORUNC. Při zadávání názvu složky nezapomeňte použít pouze velká písmena (AUTORUNC). 2. Do složky AUTORUNC, kterou jste vytvořili v kroku 1 vložte všechny statické snímky nebo soubory videa, které chcete promítat pomocí funkce Automatické spuštění. Do složky AUTORUNC vložte buď statické snímky nebo soubory videa. Pokud vložíte statické snímky i soubory videa, pomocí funkce Automatické spuštění budou promítnuty pouze statické snímky. Pokud do složky AUTORUNC vložíte více než jeden statický snímek nebo soubor videa, projekce proběhne v sekvenci určené položkou Display Sequence Setup v nabídce nastavení prohlížeče (strana 34). 3. Do vypnutého projektoru zapojte paměťovou jednotku USB. 4. Zapněte projektor. Automaticky se spustí Prohlížeč a zahájí projekci souborů, které jste v kroku 2 vložili do složky AUTORUNC. Operace po zahájení automatického spuštění jsou stejné jako při normálním spuštění. Poznámka Automatické spuštění projekce statických snímků nebo souborů videa proběhne podle aktuálního nastavení nabídky prostředí Prohlížeč (strana 34). Pamatujte si, že funkce Automatické spuštění nepodporuje automatickou projekci souborů ECA nebo PtG. 37

38 Řešení problémů v prostředí Prohlížeč Pokud operace v prostředí Prohlížeč neprobíhají podle vašeho očekávání, projděte si následující pokyny. Paměťová zařízení Problém Po připojení paměťové jednotky USB do portu USB projektoru se neobjevil Prohlížeč. Některé složky a/nebo soubory se v nabídce souborů nezobrazují. Do dataprojektoru je připojen větší počet zařízení prostřednictvím rozbočovače USB nebo USB adaptéru ke čtení paměťových karet, ale některá zařízení nejsou rozpoznána. Když připojím svůj digitální fotoaparát do dataprojektoru přes USB, obsah paměti digitálního fotoaparátu se nezobrazí. Příčina a požadované opatření Připojovaná jednotka USB může mít formát, který dataprojektor nemůže rozpoznat. Paměťovou jednotku USB zapojte do svého počítače, abyste zjistili, zda používá souborový systém FAT nebo FAT32. Pokud tomu tak není, jednotku USB přeformátujte na systém FAT nebo FAT32. Pamatujte si, že při formátování dojde k odstranění veškerých dat momentálně uložených v paměťové jednotce USB. Pokud dataprojektor nerozpozná paměťovou jednotku USB, i když používá souborový systém FAT nebo FAT32, sama jednotka USB může být nekompatibilní. Zkuste použít jinou paměťovou jednotku USB. Nastavení Plug and Play u dataprojektoru může být vypnuto. Při jeho zapnutí použijte postup popsaný v části Konfigurace rozšířeného nastavení projektoru v příručce Návod k použití (UsersGuide_Czech.pdf). Pokud existuje více než 999 složek a/nebo souborů uvnitř složky, všechny složky a/nebo soubory nelze zobrazit. V tomto případě omezte počet složek a/nebo souborů ve složce. Dataprojektor může rozpoznat až čtyři jednotky. Pokud jsou připojeny více než čtyři jednotky, dataprojektor pátou a další jednotku nerozpozná. Při připojování paměťových zařízení se ujistěte, že nejsou připojeny více než čtyři jednotky. Nastavení velkokapacitního paměťového úložiště USB digitálního fotoaparátu nemusí být správně nakonfigurováno nebo budete muset na fotoaparátu provést určitou operaci. Informace o požadovaném nastavení a operacích vyhledejte v uživatelské dokumentaci k vašemu fotoaparátu. Digitální fotoaparát nemusí podporovat standard pro velkokapacitní úložiště USB. Pokud ho skutečně nepodporuje, k prohlížení obsahu paměti digitálního fotoaparátu nebudete moci používat Prohlížeč. 38

39 Zobrazení a přehrávání souborů Problém Soubory ECA nebo PtG převedené ze souborů PowerPoint pomocí aplikace EZ-Converter FA se nezobrazují v nabídce souborů. Obrazové soubory se nezobrazují v nabídce souborů. Soubory videa se nezobrazují v nabídce souborů. V nabídce souborů režimu Snímky se místo miniatur zobrazují otazníky (?). Nelze přehrávat soubory ECA nebo PtG zvolené v nabídce souborů režimu Prezentace. Nelze přehrávat soubory obrazu, které jsem zvolil v nabídce souborů režimu Snímky. Nelze přehrávat soubory videa zvolené v nabídce souborů režimu Video. Příčina a požadované opatření Prohlížeč může být v jiném režimu než Prezentace. Chcete-li vstoupit do režimu Prezentace, v hlavním okně prostředí Prohlížeč (strana 21) zvýrazněte položku Presentation a poté stiskněte tlačítko [ENTER]. Prohlížeč může být v jiném režimu než Snímky. Chcete-li vstoupit do režimu Snímky, v hlavním okně prostředí Prohlížeč (strana 21) zvýrazněte položku Slides a poté stiskněte tlačítko [ENTER]. Soubory mohou být ve formátu, který dataprojektor nerozpozná. Obrazové soubory musí mít následující přípony názvů souboru:.jpg,.jpeg,.jpe, nebo.bmp. Podrobnosti o formátech obrazových souborů podporovaných pro přehrávání v dataprojektoru naleznete v kapitole O funkcích USB dataprojektoru (strana 5). Prohlížeč může být v jiném režimu než Video. Chcete-li vstoupit do režimu Video, v hlavním okně prostředí Prohlížeč (strana 21) zvýrazněte položku Movie a poté stiskněte tlačítko [ENTER]. Soubory mohou být ve formátu, který dataprojektor nerozpozná. Soubory videa musí mít přípony názvů souboru.avi. Podrobnosti o formátech souborů videa podporovaných pro přehrávání v dataprojektoru naleznete v kapitole O funkcích USB dataprojektoru (strana 5). Otazníky se zobrazují místo miniatur souborů, které nelze v prohlížeči promítat (soubory JPEG větší než 8 MB apod.). Soubor, který se pokoušíte přehrát, může být poškozen. Soubory PowerPoint znovu převeďte podle pokynů v odstavci Převod souboru PowerPoint na soubor ECA nebo PtG (strana 14). Soubor, který se pokoušíte přehrát, může být poškozen. Pokud máte ve svém počítači originální soubor, ověřte si, zda je normální. Pokud je soubor v pořádku, zkopírujte ho do paměťového zařízení a zkuste znovu přehrát. Pokud se zobrazí zpráva Cannot display an image file., projděte si kapitolu Chybové zprávy přehlížeče (strana 40). Soubor, který se pokoušíte přehrát, může být poškozen. Pokud máte ve svém počítači originální soubor, ověřte si, zda je normální. Pokud je soubor v pořádku, zkopírujte ho do paměťového zařízení a zkuste znovu přehrát. Pokud se zobrazí zpráva This movie file cannot be played back., projděte si kapitolu Chybové zprávy přehlížeče (strana 40). 39

40 Chybové zprávy přehlížeče Problém Folder does not contain any image files. This ECA/PtG file cannot be played back. Cannot display an image file. This movie file cannot be played back. Příčina a požadované opatření Ve složce, do níž se pomocí prohlížeče pokoušíte vstoupit, nejsou žádné zobrazitelné složky, soubory ECA nebo PtG, ani obrazové soubory či soubory videa. Ke kontrole obsahu složky použijte svůj počítač. Podrobnosti o formátech souborů podporovaných pro přehrávání v dataprojektoru naleznete v kapitole O funkcích USB dataprojektoru (strana 5). V souborech ECA nebo PtG může být chyba. Soubor ECA nebo PtG přehrajte na počítači pomocí aplikace EZ-Converter FA a zkontrolujte ho. Obrazový soubor může být příliš velký. Použijte obrazové soubory, které nejsou větší než 8 MB. Obrazový soubor může být ve formátu JPEG progressive. Dataprojektor nepodporuje přehrávání souborů ve formátu JPEG progressive. Použijte normální soubory (non-progressive) ve formátu JPEG. V samotném obrazovém souboru může být chyba. Obrazový soubor otevřete na svém počítači a zkontrolujte ho. Soubor videa může být ve formátu, který není podporován pro přehrávání v dataprojektoru. Podrobnosti o formátech souborů videa podporovaných pro přehrávání v dataprojektoru naleznete v kapitole O funkcích USB dataprojektoru (strana 5). Některé formáty souborů videa lze převádět na formát podporovaný pro přehrávání v dataprojektoru pomocí softwaru (ArcSoft MediaConverter 3 for CASIO Projector), který lze stáhnout z webových stránek společnosti CASIO (strana 8). V samotném souboru videa může být chyba. Soubor videa otevřete na svém počítači a zkontrolujte ho. 40

41 Prezentace s využitím dokumentárního fotoaparátu YC-400/YC-430 Tato část vysvětluje, jakým způsobem k projektoru připojit multiprojekční (dokumentární) fotoaparát CASIO YC-400/YC-430, který umožňuje projekci obrazů dokumentů umístěných na pultíku pro dokumenty. K projekci obrazů dokumentů slouží aplikace Fotoaparát YC integrovaná v projektoru. Důležité upozornění! Dokumentární fotoaparát YC-400 lze připojit do dataprojektoru pouze tehdy, pokud je na něm spuštěna verze firmwaru 1.1 nebo vyšší. Podrobnosti o aktualizaci firmwaru naleznete v kapitole Instalace softwaru (strana 8). Funkce a přehled operací aplikace Fotoaparát YC Aplikace Fotoaparát YC integrovaná do dataprojektoru umožňuje z dataprojektoru ovládat dokumentární fotoaparát YC-400/YC-430. Pomocí aplikace Fotoaparát YC můžete promítat obraz dokumentů umístěných na pultíku dokumentárního fotoaparátu. Po připojení do portu USB dataprojektoru a zapnutí dokumentárního fotoaparátu se aplikace Fotoaparát YC spustí automaticky. Připojení dokumentárního fotoaparátu do dataprojektoru Tato část přináší základní kroky, které musíte provést, aby bylo možno připojit dokumentární fotoaparát k dataprojektoru a promítat obrazy dokumentů umístěných na pultíku dokumentárního fotoaparátu. Důležité upozornění! Níže uvedený postup předpokládá, že je na dataprojektoru zapnuta funkce plug-and-play (což je počáteční výchozí nastavení). Pokud jste funkci plug-and-play vypnuli, před dalším pokračování ji zapněte. Podrobné informace o nastavení systému plug-and-play vyhledejte v kapitole Obsah nabídky nastavení v dokumentu Návod k použití (UsersGuide_Czech.pdf). Při připojení dokumentárního fotoaparátu YC-400/YC-430 do dataprojektoru je rozlišení zaznamenaných snímků pevně nastaveno na 4 megapixely. Nastavení rozlišení nelze v tomto případě změnit. 41

42 Připojení dokumentárního fotoaparátu k dataprojektoru a projekce obrazu dokumentu 1. Zapněte dataprojektor. Vyčkejte, dokud se indikátor POWER/STANDBY nerozsvítí zeleně. 2. Dokumentární fotoaparát zapojte do dataprojektoru pomocí USB kabelu, který se dodává k fotoaparátu. YC-400/YC-430 Fotoaparát Podstavec fotoaparátu Kabel USB Pultík na dokumenty 3. Pultík na dokumenty ponechte prázdný a stiskněte [P] (vypínač) na podstavci fotoaparátu. Dokumentární fotoaparát se zapne a jeho objektiv se vysune. Dataprojektor rozpozná dokumentární fotoaparát a automaticky spustí aplikaci Fotoaparát YC. Po spuštění aplikace Fotoaparát YC bude dataprojektor promítat obraz pultíku na dokumenty spolu s dialogovým oknem pro nastavení polohy dokumentární fotoaparátu. Pokud je dokumentární fotoaparát umístěn správně, nastavení polohy se automaticky ukončí a dialogové okno se uzavře. Zároveň bude zahájena projekce obrazu sejmutého dokumentárním fotoaparátem. Pokud není dokumentární fotoaparát umístěn správně, zobrazí se výzva k úpravě jeho polohy. Při úpravě polohy dokumentárního fotoaparátu postupujte podle zobrazených pokynů. 42

43 4. Dokument, jehož obraz chcete promítnout, umístěte na pultík dokumentárního fotoaparátu. Dokument nezapomeňte umístit na střed pultíku a dbejte na to, aby žádná část dokumentu nepřesahovala okraje pultíku. Pokud na pultík umístíte dokument orientovaný na šířku, vršek stránky dokumentu musí směřovat k podstavci fotoaparátu. Zpočátku se bude promítat monitorovací obraz fotoaparátu, který bude vypadat poněkud neostře. Až dokumentární fotoaparát zjistí, že se dokument na pultíku nepohybuje, zaznamená jeho obraz a z neostrého monitorovacího obrazu automaticky přepne na obraz ve vysokém rozlišení. Hrubý obraz (náhled) Zaznamenaný obraz 5. Nyní můžete dokument momentálně umístněný na pultíku vyměnit za jiný. Automaticky se přepne na zaznamenaný obraz dalšího dokumentu. Poznámka Výše uvedený krok 5 uvádí situaci, kdy se aplikace Fotoaparát YC dataprojektoru používá ve své počáteční výchozí konfiguraci. Pokud jste položku Operation Mode aplikace Fotoaparát YC přepnuli na nastavení Manual Capture, zaznamenaný obraz se automaticky nepřepne. Podrobnosti naleznete v kapitole Obsah nabídky nastavení aplikace Fotoaparát YC na straně

44 Operace s aplikací Fotoaparát YC Tato část vysvětluje různé typy projekčních operací, které můžete provádět s aplikací Fotoaparát YC, azpůsob konfigurace této aplikace. Důležité upozornění! Postupy v této části předpokládají, že jste podle pokynů v odstavci Připojení dokumentárního fotoaparátu do dataprojektoru (strana 41) již připojili dokumentární fotoaparát k dataprojektoru a aplikace Fotoaparát YC je spuštěna. Projekce s aplikací Fotoaparát YC Operace v této části se provádějí prostřednictvím nabídky funkcí, která se zobrazí stiskem tlačítka [FUNC] během spuštění aplikace Fotoaparát YC. Některé operace lze provádět tlačítky [O], [f] a [Z] na dálkovém ovladači. Ruční spuštění závěrky na dokumentárním fotoaparátu 1. Tlačítkem [FUNC] vyvolejte nabídku funkcí aplikace Fotoaparát YC. Položka Camera Shutter musí být standardně zvýrazněna. 2. Uvolnění závěrky na dokumentárním fotoaparátu proveďte stiskem [ENTER]. Poté se spustí projekce obrazu zaznamenaného dokumentárním fotoaparátem. Poznámka Během projekce hrubého monitorovacího obrazu nebo zaznamenaného obrazu můžete závěrku ručně uvolnit tlačítkem [ENTER], bez stisknutí tlačítka [FUNC]. 44

45 Nastavení zoomu dokumentárního fotoaparátu 1. Tlačítkem [FUNC] vyvolejte nabídku funkcí aplikace Fotoaparát YC. 2. Tlačítkem [ ] přesuňte zvýraznění na položku Camera Zoom/Focus a poté stiskněte tlačítko [ENTER]. To způsobí, že se na projekční ploše zobrazí dialogové okno YC Camera Zoom/Focus. Položka Optical Zoom musí být standardně zvýrazněna. 3. K nastavení zoomu dokumentárního fotoaparátu použijte tlačítka [ ] a [ ]. 4. Po nastavení požadované úrovně zoomu stiskněte tlačítko [ESC]. Dialogové okno YC Camera Zoom/Focus se uzavře. Ruční zaostření dokumentu 1. Tlačítkem [FUNC] vyvolejte nabídku funkcí aplikace Fotoaparát YC. 2. Tlačítkem [ ] přesuňte zvýraznění na položku Camera Zoom/Focus a poté stiskněte tlačítko [ENTER]. To způsobí, že se na projekční ploše zobrazí dialogové okno YC Camera Zoom/Focus. 3. Tlačítkem [ ] přesuňte zvýraznění na položku Focus. 4. K úpravě zaostření dokumentárního fotoaparátu použijte tlačítka [ ] a [ ]. 5. Po požadovaném zaostření stiskněte tlačítko [ESC]. Dialogové okno YC Camera Zoom/Focus se uzavře. 45

46 Úprava polohy fotoaparátu 1. Z pultíku odeberte všechny dokumenty a předměty. 2. Tlačítkem [FUNC] vyvolejte nabídku funkcí aplikace Fotoaparát YC. 3. Tlačítkem [ ] přesuňte zvýraznění na položku Adjust Camera Position a poté stiskněte tlačítko [ENTER]. Poté se zobrazí dialogové okno pro úpravu polohy fotoaparátu. 4. Dokumentární fotoaparát sklopte dolů, aby jeho objektiv směřoval k pultíku na dokumenty. Fotoaparát nasměrujte podle pokynů v textu, který se zobrazí na projekční ploše. Až bude dokumentární fotoaparát umístěn správně, nastavení polohy se ukončí a dialogové okno se uzavře. Zároveň bude zahájena projekce obrazu sejmutého dokumentárním fotoaparátem. Otáčení právě promítaného obrazu 1. Tlačítkem [FUNC] vyvolejte nabídku funkcí aplikace Fotoaparát YC. 2. Tlačítkem [ ] přesuňte zvýraznění na položku Rotate Right a poté stiskněte tlačítko [ENTER]. Promítaný obraz se otočí o 90 stupňů doprava. Namísto kroků 1 a 2 můžete promítaný obraz otočit také tlačítkem [O]. Poznámka Tato operace ovlivní pouze momentálně promítaný obraz. Projekce obrazu vytvořeného při příštím uvolnění závěrky bude probíhat podle nabídky nastavení aplikace Fotoaparát YC (strana 48). 46

47 Zdůraznění bílé na právě promítaném obrazu Poznámka Zdůraznění bílé se projeví vylepšením bílého pozadí promítaného obrazu, což pomáhá lepší čitelnosti textu v dokumentu. Tato operace ovlivní pouze momentálně promítaný obraz. Projekce obrazu vytvořeného při příštím uvolnění závěrky bude probíhat podle nabídky nastavení aplikace Fotoaparát YC (strana 48). Důležité upozornění! Zdůraznění bílé lze uskutečnit pouze na promítaném obrazu, u něhož proběhla korekce naklonění. Další informace naleznete v poznámce k odstavci Ruční korekce naklonění na právě promítaném obrazu (strana 47). 1. Tlačítkem [FUNC] vyvolejte nabídku funkcí aplikace Fotoaparát YC. 2. Tlačítkem [ ] přesuňte zvýraznění na položku Enhance White a poté stiskněte tlačítko [ENTER]. Tímto způsobem dojde ke zvýraznění bílé promítaného obrazu. Namísto kroků 1 a 2 můžete zvýraznit bílou v promítaném obrazu také tlačítkem [f]. Ruční korekce naklonění na právě promítaném obrazu Poznámka Korekce naklonění automaticky narovná obraz dokumentu, který je na pultíku dokumentárního fotoaparátu nesprávně narovnán. Ve výchozím nastavení je aplikace Fotoaparát YC nakonfigurována tak, aby korekce naklonění probíhala automaticky. Automatickou korekci naklonění lze také vypnout. V tomto případě můžete podle následujícího postupu upravit vyrovnání obrazu ručně. Tato operace ovlivní pouze momentálně promítaný obraz. Projekce obrazu vytvořeného při příštím uvolnění závěrky bude probíhat podle nabídky nastavení aplikace Fotoaparát YC (strana 48). 1. Tlačítkem [FUNC] vyvolejte nabídku funkcí aplikace Fotoaparát YC. 2. Tlačítkem [ ] přesuňte zvýraznění na položku Skew Correction a poté stiskněte tlačítko [ENTER]. Tímto způsobem dojde k narovnání promítaného obrazu. Namísto kroků 1 a 2 můžete provést korekci naklonění promítaného obrazu také tlačítkem [Z]. 47

48 Konfigurace nabídky nastavení aplikace Fotoaparát YC Nabídku nastavení Fotoaparát YC lze použít ke konfiguraci nejrůznějších parametrů aplikace Fotoaparát YC. Konfigurace nabídky nastavení aplikace Fotoaparát YC 1. Tlačítkem [MENU] vyvolejte nabídku nastavení. 2. Tlačítkem [ ] přesuňte zvýraznění na položku USB a poté stiskněte tlačítko [ENTER]. 3. Jedním stiskem tlačítka [ ] přesuňte zvýraznění na položku Setup a poté stiskněte tlačítko [ENTER]. Poté se zobrazí nabídka nastavení aplikace Fotoaparát YC. 4. Tlačítky [ ] a [ ] vyberte položku nabídky, jejíž nastavení chcete změnit. 5. K výběru požadovaného nastavení použijte tlačítka [ ] nebo [ ] (takže jeho tlačítko bude 0). 6. Pokud chcete, kroky 4 a 5 zopakujte u všech dalších nastavení. 7. Po dokončení opusťte nabídku nastavení tlačítkem [ESC]. Poznámka Při každé změně nastavení White Enhancement nebo Skew Correction se nové nastavení projeví od dalšího snímku zaznamenaného dokumentárním fotoaparátem po opuštění nabídky nastavení. Další nastavení se projeví ihned po opuštění nabídky. 48

49 Obnovení výchozích hodnot z výroby u všech položek nabídky nastavení aplikace Fotoaparát YC 1. Tlačítkem [MENU] vyvolejte nabídku nastavení. 2. Tlačítkem [ ] přesuňte zvýraznění na položku USB a poté stiskněte tlačítko [ENTER]. 3. Jedním stiskem tlačítka [ ] přesuňte zvýraznění na položku Setup a poté stiskněte tlačítko [ENTER]. Poté se zobrazí nabídka nastavení aplikace Fotoaparát YC. 4. Tlačítkem [ ] přesuňte zvýraznění na položku Initialize YC Camera Setup a poté stiskněte tlačítko [ENTER]. Zobrazí se dialogové okno jako na vyobrazení. 5. Tlačítkem [ ] vyberte položku Yes. 6. Chcete-li obnovit výchozí hodnoty všech nastavení, stiskněte tlačítko [ENTER]. Chcete-li operaci ukončit bez provedení změny, místo tlačítka [ENTER] stiskněte tlačítko [ESC]. 7. Po dokončení opusťte nabídku nastavení tlačítkem [ESC]. 49
