TECHNOLOGIE I. (345303/02)

Rozměr: px

Začít zobrazení ze stránky:

Download "TECHNOLOGIE I. (345303/02)"

Vratislav Sedlák
před 5 lety
Počet zobrazení:

1 VŠB Technická univerzita Ostrava Fakulta strojní TECHNOLOGIE I. (345303/02) ČÁST SVAŘOV OVÁNÍ doc. Ing. Ivo Hlavatý, Ph.D. místnost A405 ivo.hlavaty vsb.cz/~hla80 Podmínky zápoz počtu a zkoušky ky 1. Vypracování programu (max. 20 bodů) 2. Technologie I. tvářen ení (max. 20 bodů) 3. PísemnP semná část zkoušky ky (max. 50 bodů.) 4. Ústní část zkoušky ky (max. 10 bodů) Min. počet bodů za programy je 15 bodů!!! 1

2 Zadání programu - hodnoty Programy poslat ve WORDu 2003!!! Zadání programu nové značen ení ocelí Převod mezi novým (TR ISO 16508) a starým značen ením m ocelí (ČSN ) najdete na: vsb.cz/~hla80 2

3 Doporučen ená literatura: přednášky strojnické tabulky ČSN EN ISO www stránky: svarak.cz esab.cz a mnoho další ších... např.. moje: vsb.cz/~hla80 1. Typy a značen ení svarů 3

4 1. Značka svaru Doplňková značka Počet svarů Velikost svaru 8 V 6 50 Délka svaru 111 (ČSN EN ISO 4063) E NiB 4 5 H5 (EN 439) PA (ISO 6947) B (ČSN EN ISO 5817) Základní značka 1. Polohy svařov ování 4

5 Svařovan ované konstrukce Plnostěnn nné Příhradové Pláš ášťové Skříňov ové Komůrkov rkové Skořepinov epinové Desková konstrukce 5

6 Skříňov ová konstrukce příklady provedení Komůrkov rková konstrukce příklady Trojúhelníky Čtyřstěny Kvádry 6

7 Skořepinov epinová konstrukce Most Loď Vagón Prostorově tuhá velmi lehká konstrukce. Základem je rám typu skříňové konstrukce s přivařenými bočnicemi skříňových profilů. Krycí plechy jsou tenké, zesílené výztuhami. Často se vyrábí z Al slitin. Příhradová konstrukce geometrické tvary a příklady p průř ůřezů profilů Konstrukce jsou sestaveny z prutů. Prut je tvořen jedním nebo dvěma profily. Používají se při stavbě jeřábů, hal, mostů, střech atp. Jsou svařeny z válcovaných profilů L, T, U, I nebo trubek. Trubky mají vysokou stabilitu při namáhání vzpěrem ve všech směrech ale jsou dražší. 7

8 2. Výpočet svarů 3. Teplotní cyklus 111 bez předehp edehřevuevu t 8/5 = 3,5 s MARTENZIT 121 bez předehp edehřevuevu t 8/5 = 8 s PERLIT + BAINIT 121 s předehp edehřevemevem 200 C C t 8/5 > 13 s PERLIT Kritický čas ochlazování pro vznik martenzitu t 8/5 6 s 8

9 3. Teplotní cyklus, TOO 9

10 4. ARA diagram ocelí s různým r obsahem uhlíku M s M s M s M s 0,50 hm.% C 0,68 hm.% C 0,67 hm.%c + 0,98 hm. % Cr 0,23 hm.% C 4. Diagram insitu ARA 10

11 5. Rozdělení technologií svařování 1. Tavné svařování 2. Tlakové svařování. tlakové odporové svařování. tlakem za studena 3. Speciální technologie svařování 5. Rozdělení technologií svařování číselné značení dle ČSN EN ISO

12 Tavné svařov ování 1. Svařov ování plamenem (311) 2. Svařov ování ručně obalovanou elektrodou (111) 3. Svařov ování Automatem pod tavidlem (121) 4. Svařov ování v ochranných atmosférách (131, 135, 141, 136) 5. Elektrostruskové svařov ování (72) 1. Svařování plamenem (311) Výroba acetylénu: CaC H 2 O = Ca(OH) 2 + C 2 H 2 + t O 2 C 2 H 2 > 1,2 = 1,1 1,2 < 1,1 OP NP RP 12

13 1. Svařování plamenem (311) 2. Svařov ování ručně obalovanou elektrodou (111) 13

14 2. Svařov ování ručně obalovanou elektrodou (111) 3. Svařov ování Automatem pod tavidlem (121) 14

4. Rozdělen lení technologií svařov ování v ochr.

se elektrodou v inertním plynu 131 - MIG (Metal Inert Gas) obloukové

Gas) obloukové svařování tavící se elektrodou v aktivním plynu 136 - FCAW

aktivním plynu 114 - FCAW (Flux - Cored Arc Welding without gas shield)

15 4. Rozdělen lení technologií svařov ování v ochr. atmosférách WIG (Wolfram Inert Gas) - obloukové svařování netavící se elektrodou v inertním plynu MIG (Metal Inert Gas) obloukové svařování tavící se elektrodou v inertním plynu MAG (Metal Activ Gas) obloukové svařování tavící se elektrodou v aktivním plynu FCAW (Flux - Cored Arc Welding) obloukové svařování plněnou elektrodou v aktivním plynu FCAW (Flux - Cored Arc Welding without gas shield) obloukové svařování plněnou elektrodou bez ochranného plynu 4. Svařov ování v ochranných atmosférách WIG (141) 15

16 4. Svařov ování v ochranných atmosférách MIG/MAG (131/135) 4. Přenos P kovu v oblouku MIG/MAG 1. Zkratový přenos p 2. Přechodový P oblouk 3. Oblouk se sprchovým přenosem 4. Impulsní oblouk 5. Rotující oblouk 16

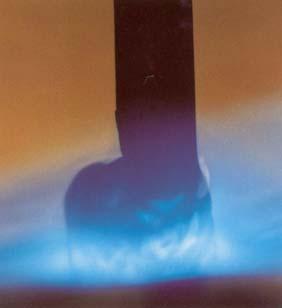

17 1. Krátký oblouk se zkratovým přenosem p kovu Rozsahy svař.. parametrů: U = V I = A 2. Dlouhý přechodový p oblouk s nepravidelnými zkraty Rozsahy svař.. parametrů: U = V I = A 17

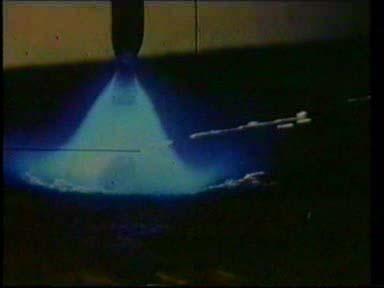

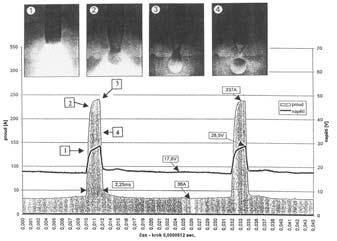

18 3. Oblouk se sprchovým bezzkratovým přenosem p kovu Rozsahy svař.. parametrů: U = V I = A 4. Impulsní bezzkratový oblouk Rozsahy svař.. parametrů: U = V I = A 18

19 5. Rotující oblouk s bezzkratovým přenosem p kovu Rozsahy svař.. parametrů: U = V I = A vysokovýkonná technologie vhodná pouze pro strojní svařov ování Technologické parametry MIG/MAG svařov ování Velikost svařovac ovacího proudu a napětí > I > závar > U > šířka svaru... a naopak 19

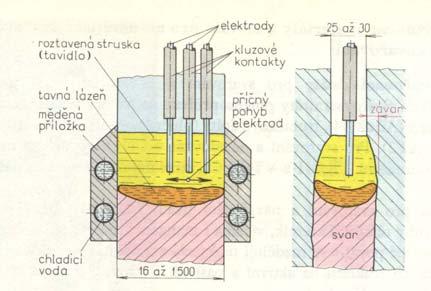

20 Technologické parametry MIG (131) svařov ování Ochranný plyn a průto točné množstv ství plynů 5. Elektrostruskové svařov ování (72) 20

21 5. Elektrostruskové svařov ování (72) 5. Elektrostruskové svařov ování (72) 21

22 Tlakové odporové svařov ování bodové (21) Tlakové odporové svařov ování bodové (21) 22

23 Tlakové odporové svařov ování švové (22) Tlakové odporové svařov ování výstupkové (23) 23

24 Tlakové odporové svařov ování stykové (24) Tlakové odporové svařov ování stykové (24) 24

25 Tlakové odporové svařov ování stykové (24) Tlakové odporové svařov ování - příklady Odporové přivařování svorníků (78) 25

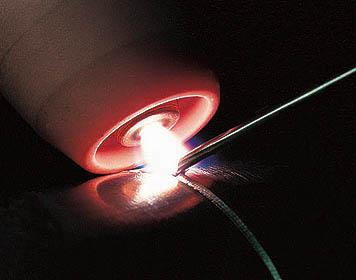

26 Svařov ování plazmou (15) Navařov ování plazmou (15) 26

27 Svařov ování elektronovým paprskem (51) Svařov ování laserem (52) 27

28 Svařov ování laserem (751) Svařov ování laserem (751) 28

29 Aluminoternické svařov ování (71) Aluminoternické svařov ování (71) 29

30 Svařov ování výbuchem (441) Svařov ování ultrazvukem (41) 30

31 Svařov ování ultrazvukem (41) Svařov ování třením m (42) 31

32 Svařov ování třením m (42) 10. Tepelné dělení materiálů (81) Teplota spalování kovu musí být nižší než je jeho teplota tavení 32

související s povrchem b) podpovrchové c) vnitřní

33 10. Tepelné dělení materiálů (81) 11. Vady svarových spojů V materiálu se můžm ůže e vyskytovat několik n typů necelistvostí,, které můžeme rozdělit ve vztahu k jejich poloze na a) související s povrchem b) podpovrchové c) vnitřní a c dále je možné vady rozdělit z hlediska tvaru na plošné a objemové. 33

34 11. Vady svarových spojů 11. Vady svarových spojů Squats 34

35 11. Zkoušen ení svarových spojů Nedestruktivní zkoušky: ky: vizuáln lní kontrola kapilárn rní zkouška ka magnetická zkouška ka zkouška ka ultrazvukem zkouška ka prozářen ením m RTG Zadání programu - hodnoty Programy poslat ve WORDu 2003!!! 35

36 Program vsb.cz/~hla80 Svarové plochy v protokolu WPS 36

37 cz/~hla80 Děkuji za pozornost pozn.: ~ je AltGr 1 IVO HLAVATÝ

Podobné dokumenty

TECHNOLOGIE I. (345303/02)

VŠB Technická univerzita Ostrava Fakulta strojní TECHNOLOGIE I. (345303/02) ČÁST SVAŘOV OVÁNÍ doc. Ing. Ivo Hlavatý, Ph.D. místnost A405 ivo.hlavaty hlavaty@vsb.cz http://fs1.vsb vsb.cz/~hla80 Podmínky
