1 jednoduše dobrý pocit? Návod na instalaci tepelného čerpadla ClimaCubus CC6 a CC9 Výhradní zastoupení pro ČR a SR Výrobce A-INVENT s.r.o. Öko-Haustechnik inventer GmbH Lipová 1000 Ortsstraße 4a, Löberschütz Horažďovice Tel.: , Fax: Tel: Fax: info@inventer.de info@inventer.cz

2 Obsah Všeobecně.. 3 str. Instalace venkovní jednotky. 5 str. Instalace vnitřní jednotky 6 str. Elektro spojovací sada 7 str. Hydraulické zapojení... 8 str. Uvedení do provozu. 8 str. inventer Stránka 2

3 Gratulujeme Vám k zakoupení systému ClimaCubus Systém ClimaCubus byl vyvinut pro topení, chlazení a ohřev TUV v nízkoenergetických domech, bytech a víkendových chatách. Taktéž dobře poslouží jako podpora stávajícího způsobu vytápění (olejové, plynové nebo elektrické kotle). Systém je postavený tak, aby umožnil snadnou a rychlou instalaci. Pozor! Před instalací a uvedením do provozu si pečlivě nastudujte následující návod a bezpečnostní pokyny. Veškeré níže uvedené bezpečnostní pokyny je nezbytné dodržet. Všeobecně 1. Veškeré činnosti spojené s elektrickým zapojením a propojením může provádět pouze způsobilá osoba a platným osvědčením. 2. Instalaci a údržbu tepelného čerpadla může provádět pouze způsobilá a odborně zaškolená osoba. Při neodborné instalaci může dojít ke zranění či usmrcení osob. Vyžádejte si proto seznam našich partnerů, kteří zajistí odbornou instalaci. 3. Zařízení neosazujte v blízkosti plynového vedení. V případě úniku plynu hrozí exploze. 4. Zjistěte, aby byl stojan venkovní jednotky dostatečně stabilní a nedošlo k pádu a následnému zranění osob. 5. Zařízení musí být jištěno. U přímého zapojení může dojít v případě zkratu ke smrtelnému zranění a požáru. 6. Pokud dojde při provozu k nestandardním jevům (např. kouř, neobvyklý hluk, ), vyřaďte zařízení z provozu a volejte dodavatele Vašeho zařízení. 7. Pro bezproblémový provoz je potřeba zajistit průtok topné vody 1 1,25 m 3 /h (u CC6) a 1,5 1,6 m 3 /h (ucc9). 8. V oblastech s venkovní teplotou pod 0 C je nezbytná nemrznoucí směs v celé topné soustavě. 9. Při venkovní teplotě -25 C se zařízení vyřadí z provozu a automaticky se zapne topná patrona o výkonu 3kW jako nouzové vytápění. Proto výrobce doporučuje další nezávislý zdroj tepla (např. krbová kamna). Při dosažení venkovní teploty -20 C se zařízení opět automaticky zapne. 10. ClimaCubus je ideální kombinovat s podlahovým nebo stěnovým vytápěním s topnou vodou 35 C 45 C. Při kombinaci s radiátory je teplota vody vyšší a snižuje se efektivita COP faktoru. 11. Taktéž v případě chlazení není kombinace s radiátory vhodná. V kombinaci s podlahovým vytápěním výrobce doporučuje maximální teplotu 20 C a v případě stěnového vytápění maximální teplotu 18 C. V obou případech je nutné sledovat kondenzaci, hrozí nebezpečí vzniku plísní. 12. Výrobce doporučuje systém instalovat v oblastech maximálně do 600 metrů nad mořem s ohledem na vysokou pokrývku sněhu a nízké zimní teploty. 13. V případě čištění zařízení dodržujte následující pokyny: - vypněte přívod elektrického proudu, aby nedošlo k úrazu elektrickým proudem nebo zranění běžícím ventilátorem - neomývejte zařízení tlakovým čistícím strojem 14. Přesvědčte se, zda je zařízení opravdu napojeno na napájení! 15. Dejte pozor, aby po údržbě nebránily žádné předměty otáčení ventilátoru. inventer Stránka 3

4 Transport a skladování Zařízení je nutné převážet a skladovat ve vertikální poloze!!! Označení dílů 1 pravý kryt 14 PCB destička 28 žebrovitý tepelný výměník 2 kondenzátor k motoru větráku 15 oddělující deska 29 mřížka 3 destička kontroly teploty 16 chladicí skříň / zásobník 30 teploměr 4 APEC destička 17 jistič 31 zadní díl krytur 5 proudové chrániče 18 kompresor 32 filtr 6 pojistka 19 pumpa 33 elektrický expanzní ventil 7 EMC destička 20 čtyřcestný ventil 34 filtr 8 hlavní destička 21 expanzní nádoba 35 výparník 9 uložení destiček 22 expanzní nádoba 36 držák tepelného výměmíku 10 přední panel levý 23 nádrž na vodu 37 spodní díl krytu 11 ventilátor 24 reverzní ventilátor 38 protimrazový spínač 12 motor ventilátoru 25 horní kryt 39 napájecí vedení 13 držák motoru 26 ventil 40 vstup rozvodu tepla 27 silenbloky kompresoru 41 výstup rozvodu tepla inventer Stránka 4

5 Venkovní jednotku je nutné instalovat tak, aby: Instalace venkovní jednotky - propojovací potrubí mezi venkovní a vnitřní jednotkou bylo co nejkratší (součástí dodávky je potrubí o délce 2x3 m) - nic v okolí venkovní jednotky nebránilo nic v proudění dostatečného množství vzduchu (viz. nákres) - minimální výška mezi spodním dílem venkovní jednotky a povrchem země odpovídala 30cm, z důvodu zajištění kontroly odtoku kondenzátu (v oblastech s vysokou pokrývkou sněhu se musí zajisti bezproblémový odtok kondenzátu). Prostor okolo venkovní jednotky Informujte se, zda ve Vašem okolí neplatí zvláštní předpisy ohledně instalací tepelných čerpadel na principu vzduch/voda. Venkovní jednotku instalujte v dostatečné vzdálenosti od okolních staveb. Nyní připravte stojan venkovní jednotky. Zabetonujte ho tak, aby v okolí venkovní jednotky nic nebránilo v proudění dostatečného množství vzduchu (viz. nákresy). Venkovní jednotku posaďte na silenbloky tak, aby výměník a propojovací výstupy směřovali ke stěně objektu, Venkovní jednotka musí být zajištěna proti pádu. Připravte si tři otvory v obvodové zdi objektu pro propojovací potrubí a kabely. Dva o průměru 60 mm pro propojovací potrubí a jeden o průměru mm pro kabely. Nyní prostrčte potrubí a kabely připravenými otvory a propojte je s venkovní jednotkou. Pomocí vodováhy vyrovnejte venkovní jednotku a následně jednotku pevně zafixujte. Upozornění: Otvory ve zdech vzduchotěsně uzavřete!! inventer Stránka 5

6 Hlučnost Vzdálenost CC6 CC9 1 m 52 db (A) 56 db (A) 4 m 40 db (A) 54 db (A) 10 m 32 db (A) 36 db (A) Instalace vnitřní jednotky (hydrobox) Z důvodu minimalizace tepelných ztrát a ztrát objemového proudění instalujte vnitřní jednotku co nejblíže k venkovní jednotce. Jednotku osaďte do interiéru tak, aby byl ovládací panel dobře viditelný a ovladatelný. Výrobce doporučuje přípravu otvorů do výšky cca 170 cm. Pro bezproblémové propojení osaďte vnitřní jednotku vlevo, minimálně 250 mm od otvorů v obvodové zdi. Propojovací set (vlnové roury DN20 a kabel o délce 3 m). Připravte si otvory pro připevnění držáku na stěnu 4 x 10 mm (viz. obrázek). Držák pomocí vodováhy vyrovnejte a pomocí přiložených hmoždinek a šroubu připevněte na zeď. Hydrobox přiložte ke stěně a označte si otvory pro hmoždinky. Hydrobox položte stranou a vyvrtejte otvory pro hmoždinky, ty umístěte do připravených otvorů. Hydrobox opět přiložte ke stěně a upevněte jej pomocí šroubů. Hydrobox je nyní připravený na propojení. Upozornění: Před propojením potrubí a kabelů výrobce doporučuje demontáž předních dvířek hydroboxu. inventer Stránka 6

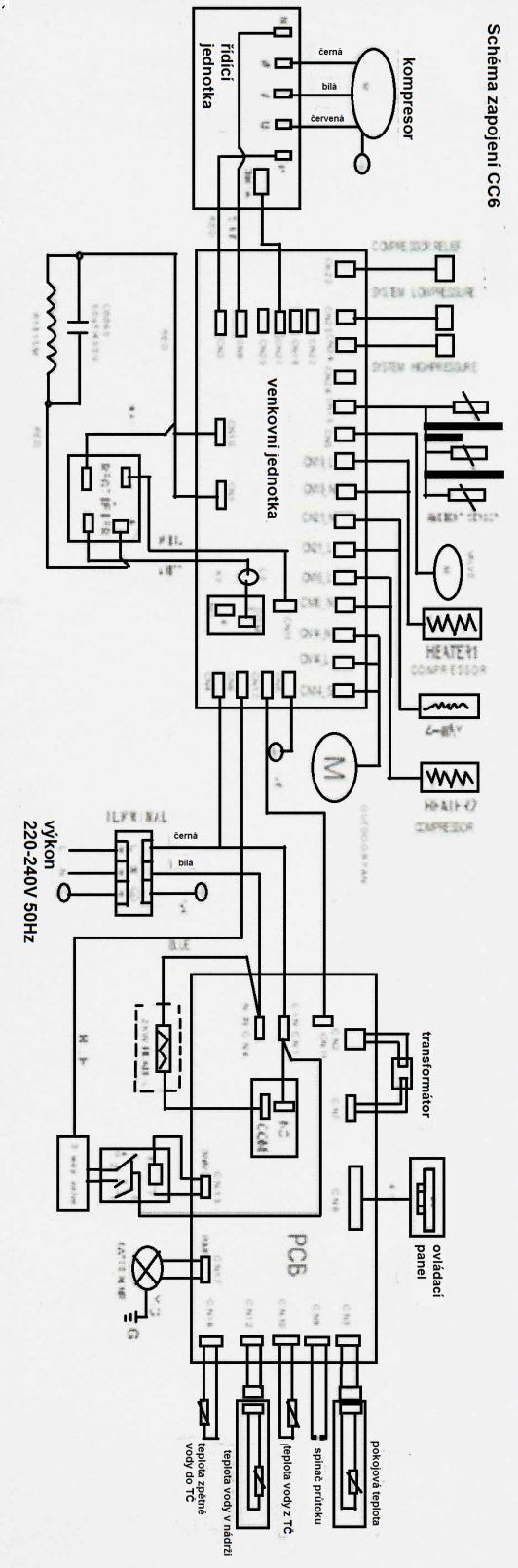

7 Elektro spojovací sada Upozornění: Všechny úkony spojené s elektrickým zapojením tepelného čerpadla musí provádět oprávněná osoba. Elektro spojovací sada se skládá z kabelů 3 x 2,5 mm 2 (3 m k venkovní jednotce CC6), 5 x 2,5 mm 2 (3 m k venkovní jednotce CC9) a z kabelu 4 x 2,5 mm 2 (3 m) k propojení venkovní jednotky s Hydroboxem.Pro správné zapojení používejte schéma zapojení. CC6 je nutné jistit 16A (230V), CC9 je nutné jistit 3 x 10 A T (400V). inventer Stránka 7

8 Hydraulické zapojení Při zapojení hydraulických částí vnitřní a venkovní jednotky dodržujte následující kroky: - odstraňte plastové záslepky na propojovacím potrubí vnitřní a venkovní jednotky - přizpůsobte délku propojovacího potrubí DN20 - propojte venkovní a vnitřní jednotku - voda pro ohřev TUV do zásobníku vychází z levého horního výstupu - topná voda vychází z levého prostředního výstupu - obě zpátečky spojte T-kusem a propojte do levého spodního výstupu - mezi T-kus a levý spodní výstup osaďte expanzní nádobu (nastavit na 1,5 bar) Pokud jste učinili veškeré tyto kroky, naplňte systém a překontrolujte netěsnosti. Uvedení do provozu Pokud je systém dokonale těsný můžete ho naplnit nemrznoucí směsí (70:30). K odvzdušnění dojde automaticky pomocí samoodvzdušňovacího ventilu. Náplň nechte tak dlouho cirkulovat, dokud není systém odvzdušněný. Následně tlakujte systém na cca 1,5 bar. Nyní můžete systém zapnout. Pomocí regulátoru nastavte požadované hodnoty. Instrukce k regulátoru naleznete u samotného regulátoru. inventer Stránka 8
