1 Katalog přenosných strojů pro řezání a svařování

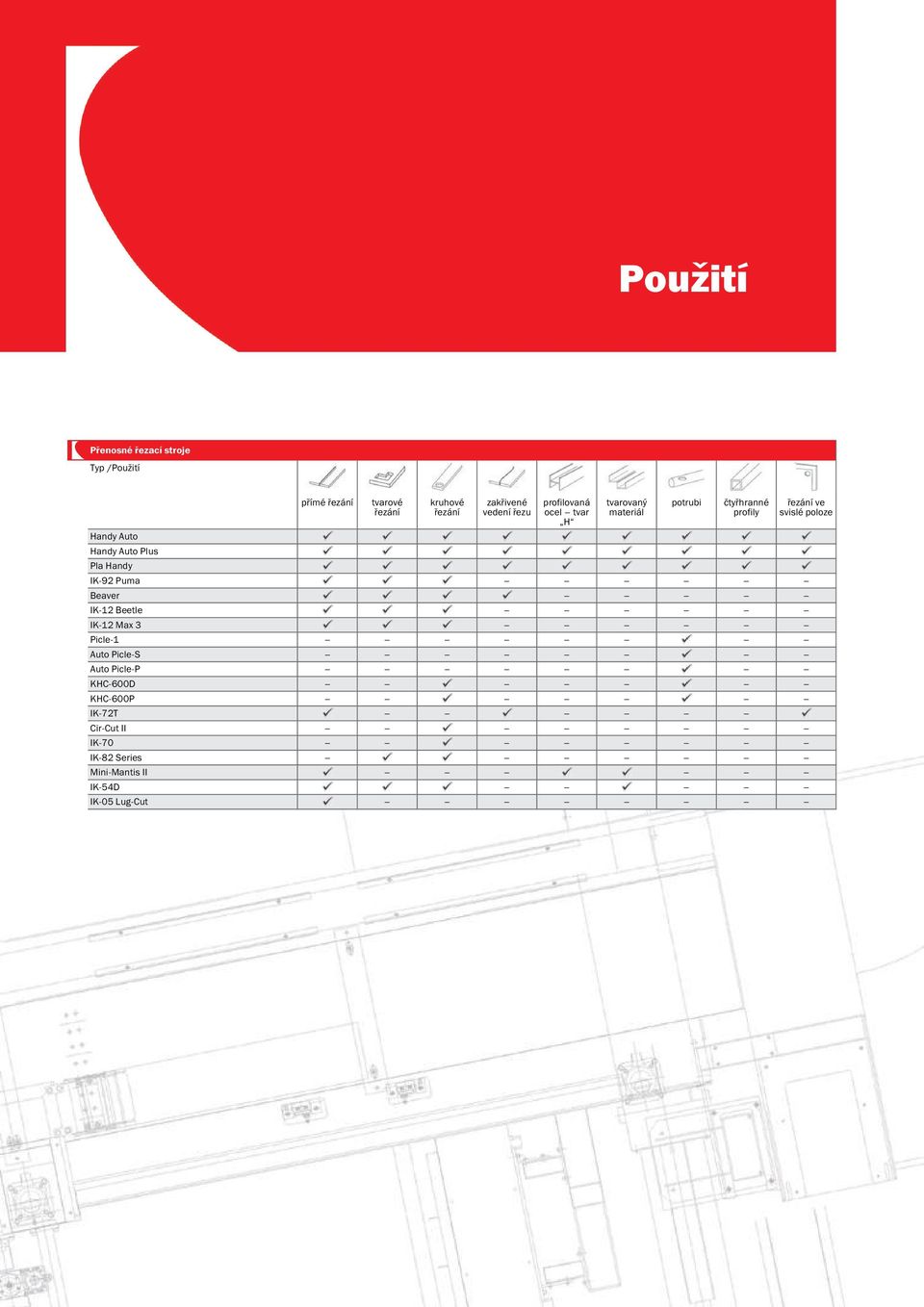

2 Použití Přenosné řezací stroje Typ /Použití Handy Auto Handy Auto Plus Pla Handy přímé řezání tvarové řezání kruhové řezání zakřivené vedení řezu profilovaná ocel tvar H tvarovaný materiál potrubi čtyřhranné profily IK-92 Puma Beaver IK-12 Beetle IK-12 Max 3 Picle-1 Auto Picle-S Auto Picle-P KHC-600D KHC-600P IK-72T Cir-Cut II IK-70 IK-82 Series Mini-Mantis II IK-54D IK-05 Lug-Cut řezání ve svislé poloze

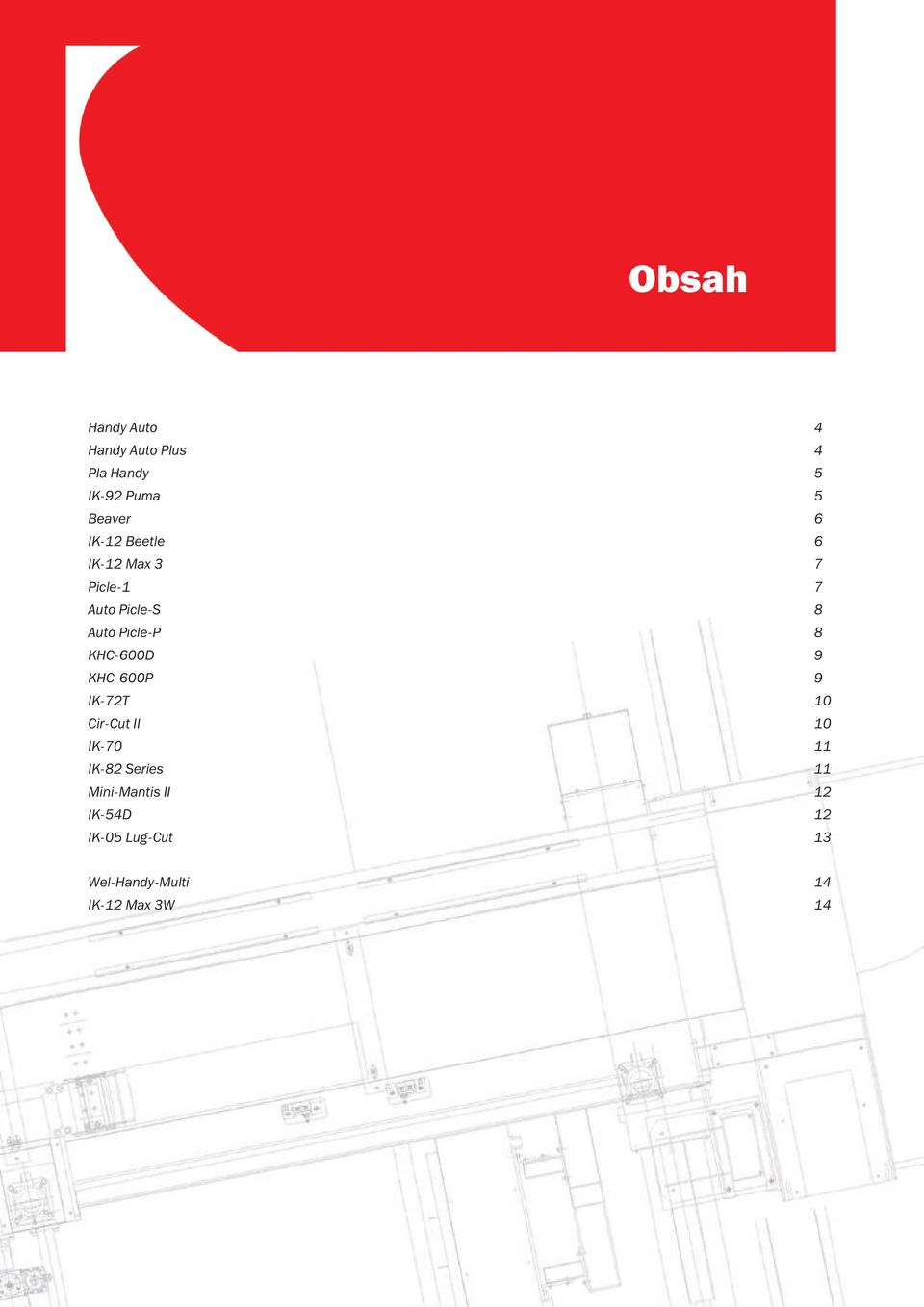

3 Obsah Handy Auto 4 Handy Auto Plus 4 Pla Handy 5 IK-92 Puma 5 Beaver 6 IK-12 Beetle 6 IK-12 Max 3 7 Picle-1 7 Auto Picle-S 8 Auto Picle-P 8 KHC-600D 9 KHC-600P 9 IK-72T 10 Cir-Cut II 10 IK IK-82 Series 11 Mini-Mantis II 12 IK-54D 12 IK-05 Lug-Cut 13 Wel-Handy-Multi 14 IK-12 Max 3W 14

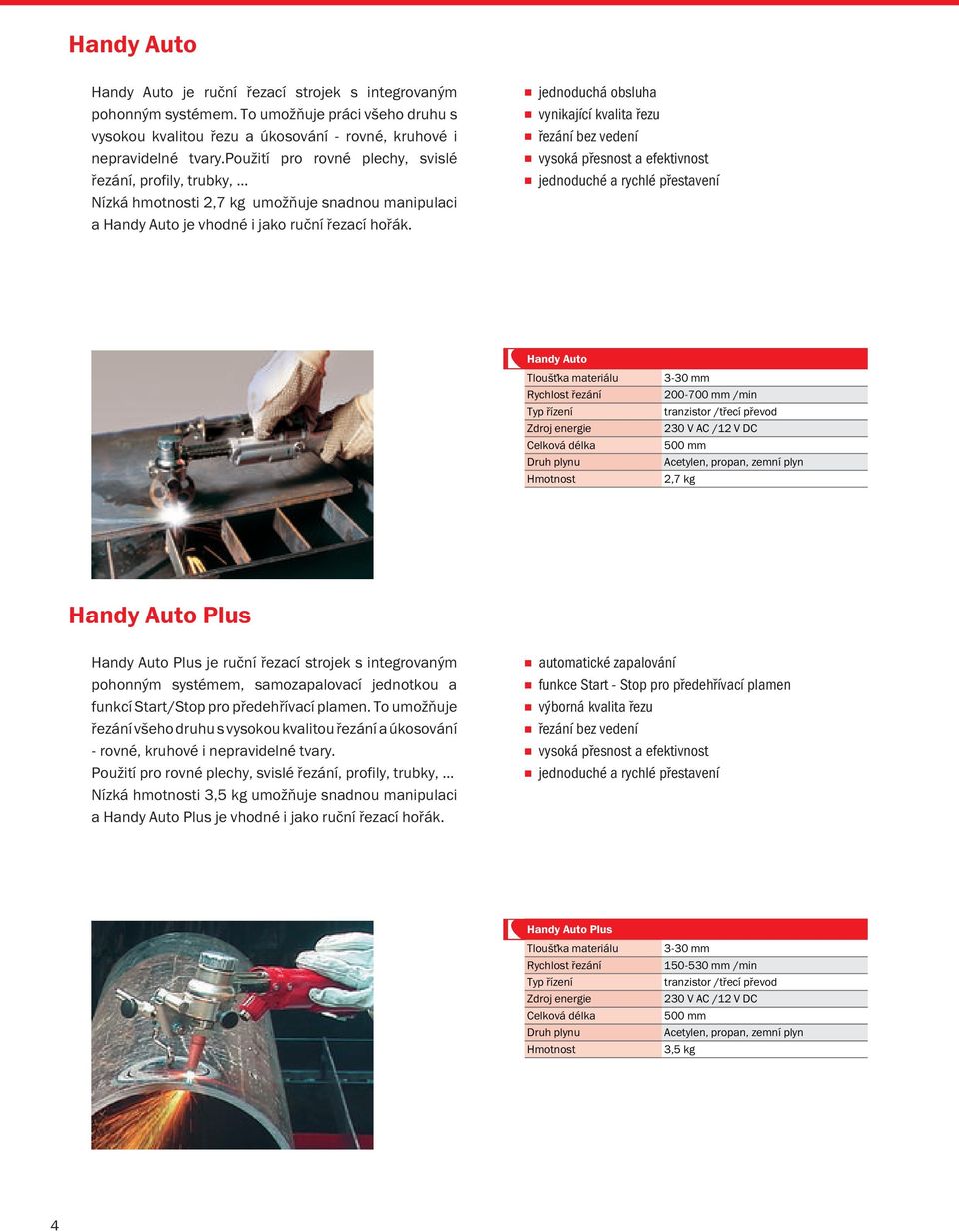

4 Handy Auto Handy Auto je ruční řezací strojek s integrovaným pohonným systémem. To umožňuje práci všeho druhu s vysokou kvalitou řezu a úkosování - rovné, kruhové i nepravidelné tvary.použití pro rovné plechy, svislé řezání, profily, trubky,... Nízká hmotnosti 2,7 kg umožňuje snadnou manipulaci a Handy Auto je vhodné i jako ruční řezací hořák. n jednoduchá obsluha n vynikající kvalita řezu n řezání bez vedení n vysoká přesnost a efektivnost n jednoduché a rychlé přestavení Handy Auto Celková délka 3-30 mm mm /min tranzistor /třecí převod 230 V AC /12 V DC 500 mm Acetylen, propan, zemní plyn 2,7 kg Handy Auto Plus Handy Auto Plus je ruční řezací strojek s integrovaným pohonným systémem, samozapalovací jednotkou a funkcí Start/Stop pro předehřívací plamen. To umožňuje řezání všeho druhu s vysokou kvalitou řezání a úkosování - rovné, kruhové i nepravidelné tvary. Použití pro rovné plechy, svislé řezání, profily, trubky,... Nízká hmotnosti 3,5 kg umožňuje snadnou manipulaci a Handy Auto Plus je vhodné i jako ruční řezací hořák. n automatické zapalování n funkce Start - Stop pro předehřívací plamen n výborná kvalita řezu n řezání bez vedení n vysoká přesnost a efektivnost n jednoduché a rychlé přestavení Handy Auto Plus Celková délka 3-30 mm mm /min tranzistor /třecí převod 230 V AC /12 V DC 500 mm Acetylen, propan, zemní plyn 3,5 kg 4

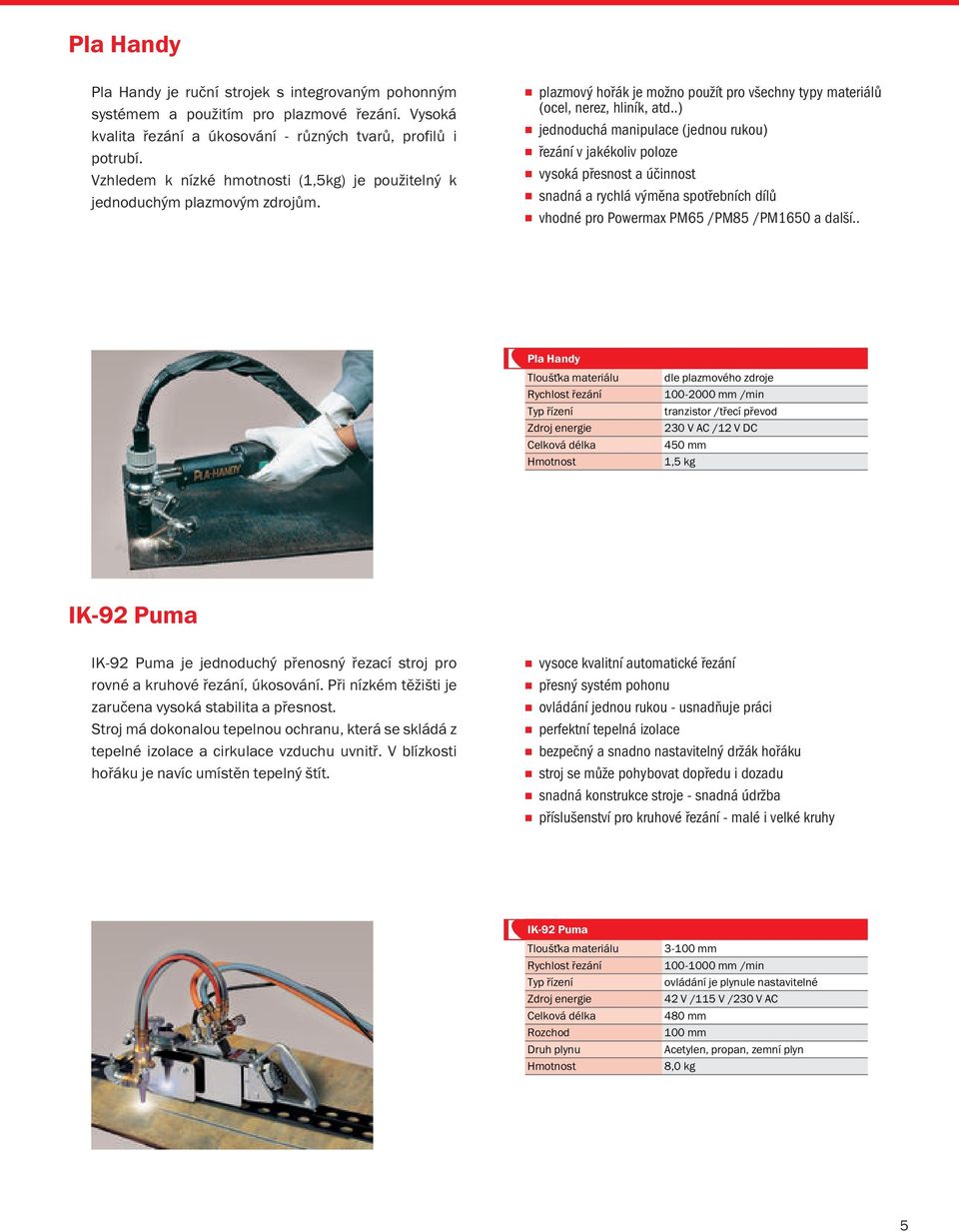

5 Pla Handy Pla Handy je ruční strojek s integrovaným pohonným systémem a použitím pro plazmové řezání. Vysoká kvalita řezání a úkosování - různých tvarů, profilů i potrubí. Vzhledem k nízké hmotnosti (1,5kg) je použitelný k jednoduchým plazmovým zdrojům. n plazmový hořák je možno použít pro všechny typy materiálů (ocel, nerez, hliník, atd..) n jednoduchá manipulace (jednou rukou) n řezání v jakékoliv poloze n vysoká přesnost a účinnost n snadná a rychlá výměna spotřebních dílů n vhodné pro Powermax PM65 /PM85 /PM1650 a další.. Pla Handy Celková délka dle plazmového zdroje mm /min tranzistor /třecí převod 230 V AC /12 V DC 450 mm 1,5 kg IK-92 Puma IK-92 Puma je jednoduchý přenosný řezací stroj pro rovné a kruhové řezání, úkosování. Při nízkém těžišti je zaručena vysoká stabilita a přesnost. Stroj má dokonalou tepelnou ochranu, která se skládá z tepelné izolace a cirkulace vzduchu uvnitř. V blízkosti hořáku je navíc umístěn tepelný štít. n vysoce kvalitní automatické řezání n přesný systém pohonu n ovládání jednou rukou - usnadňuje práci n perfektní tepelná izolace n bezpečný a snadno nastavitelný držák hořáku n stroj se může pohybovat dopředu i dozadu n snadná konstrukce stroje - snadná údržba n příslušenství pro kruhové řezání - malé i velké kruhy IK-92 Puma Celková délka Rozchod mm mm /min ovládání je plynule nastavitelné 42 V /115 V /230 V AC 480 mm 100 mm Acetylen, propan, zemní plyn 8,0 kg 5

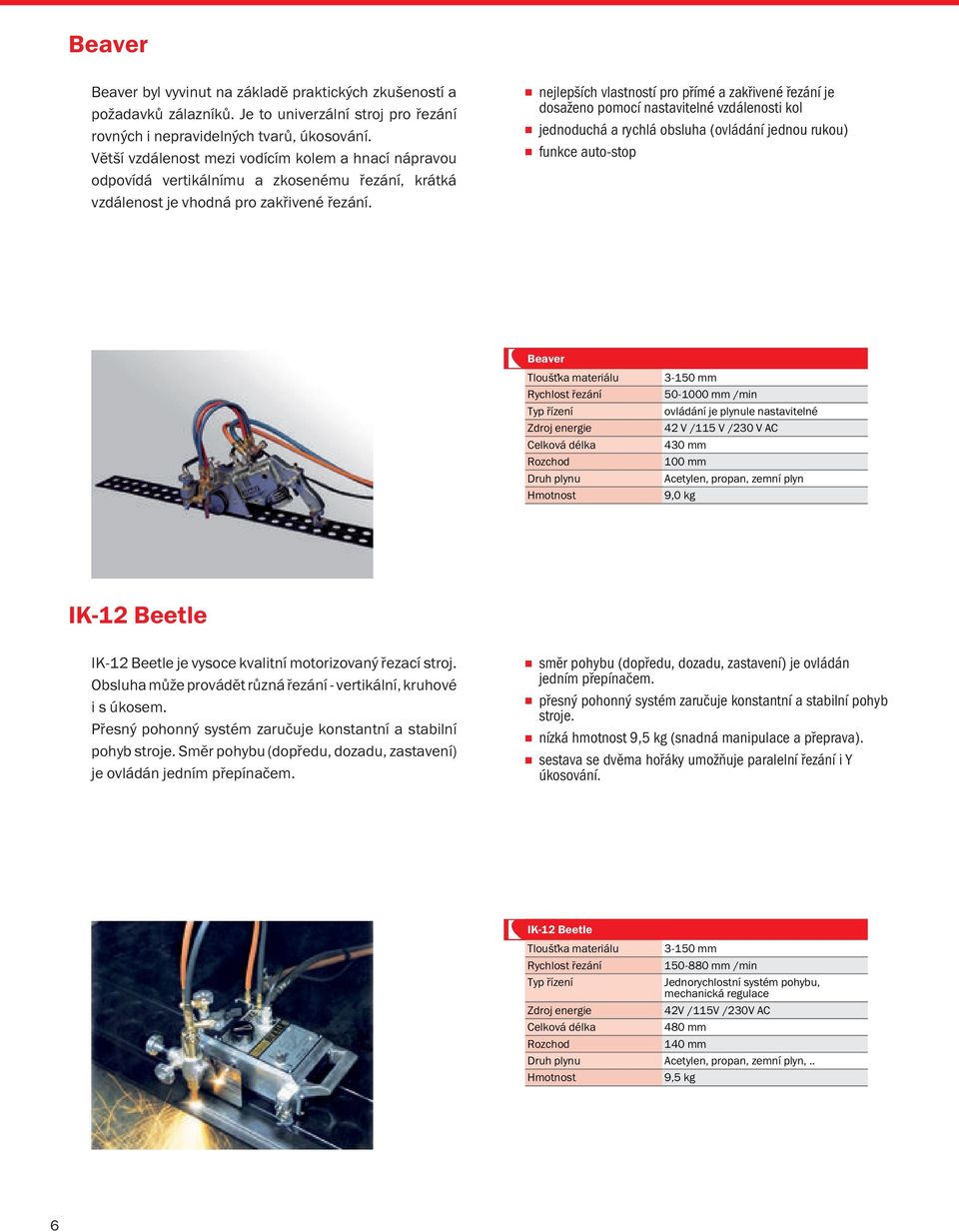

6 Beaver Beaver byl vyvinut na základě praktických zkušeností a požadavků zálazníků. Je to univerzální stroj pro řezání rovných i nepravidelných tvarů, úkosování. Větší vzdálenost mezi vodícím kolem a hnací nápravou odpovídá vertikálnímu a zkosenému řezání, krátká vzdálenost je vhodná pro zakřivené řezání. n nejlepších vlastností pro přímé a zakřivené řezání je dosaženo pomocí nastavitelné vzdálenosti kol n jednoduchá a rychlá obsluha (ovládání jednou rukou) n funkce auto-stop Beaver Celková délka Rozchod mm mm /min ovládání je plynule nastavitelné 42 V /115 V /230 V AC 430 mm 100 mm Acetylen, propan, zemní plyn 9,0 kg IK-12 Beetle IK-12 Beetle je vysoce kvalitní motorizovaný řezací stroj. Obsluha může provádět různá řezání - vertikální, kruhové i s úkosem. Přesný pohonný systém zaručuje konstantní a stabilní pohyb stroje. Směr pohybu (dopředu, dozadu, zastavení) je ovládán jedním přepínačem. n směr pohybu (dopředu, dozadu, zastavení) je ovládán jedním přepínačem. n přesný pohonný systém zaručuje konstantní a stabilní pohyb stroje. n nízká hmotnost 9,5 kg (snadná manipulace a přeprava). n sestava se dvěma hořáky umožňuje paralelní řezání i Y úkosování. IK-12 Beetle Celková délka Rozchod mm mm /min Jednorychlostní systém pohybu, mechanická regulace 42V /115V /230V AC 480 mm 140 mm Acetylen, propan, zemní plyn,.. 9,5 kg 6

7 IK-12 Max 3 IK-12 Max 3 je mimořádný produkt našeho sortimentu. Tento stroj umožňuje - kyslíkové řezání, plazmové řazání, ale i svařování v nejvyšší kvalitě. Tři hlavní části (tělo stroje, hořákový set a vodící kolejnice) jsou uváděny samostatně, a proto je možno upravit sestavu dle potřeb výroby. Dvojitý pohonný systém umožňuje pracovat při konstantní rychlosti otážení (1500ot./min). n vynikající ovládání n robustní a tepelně odolné n konstantní pohon při dobře vyváženém těžišti n velmi vysoký počet provozních hodin (víc než 5000h.) n rychlost ( mm/min), vysokorychlostní ( mm/min) n tepelný ochranný štít ze strany řezání a od základové desky n využití při kyslíkovém a plazmovém řezání, ale také automatizovaném svařování n řezaná tloušťka materiálu 0,5-600mm n snadná obsluha IK-12 Max 3 (standardní typ) Rychlost pohybu Celková délka Rozchod 0,5-600 mm mm /min mm /min Dvojitý rychlostní systém, mechanická regulace 42 V /115 V /230 V AC 430 mm 140 mm Acetylen, propan, zemní plyn,.. 10,0 kg Picle-1 Picle-1 je ručně poháněný stroj pro řezání i úkosování potrubí. Vodící řetěz je napnutý ozubeným kolem a pomocí nízkého převodu vzniká minimální tření. Jednoduchou úpravou délky řetězu je možné řezat potrubí o různých průměrech. Zařízení je vybaveno stupnicí pro úkosování, která je umístěna přímo na držáku hořáku. n standardní řetěz je dodáván pro průměry potrubí mm n prodloužení vodícího řetězu je po jednom metru - pro větší průměry potrubí n nízký převod vede k minimálnímu tření n nastavení úhlu při úkosování je pomocí stupnice na držáku hořáku n snadná obsluha n nízká hmotnost Picle mm ruční pohon Výška 400 mm Rozchod 230 mm Acetylen, propan, zemní plyn,.. 9,0 kg 7

8 Auto Picle-S Auto Picle-S je motorizované přenosné zařízení pro kyslíkové řezání potrubí. Speciální vodící systém s upevněním na řezané potrubí zaručuje vysokou kvalitu, zejména při řezání potrubí větších průměru. Řetěz se skládá z jednoduše délkově nastavitelných dílků, které zaručují snadnou a rychlou změnu na různé průměry potrubí. n speciálně vyvinuté pro kyslíkové řezání potrubí n vodící systém s upevněním na řezaném potrubí n možnost vertikálního řezání potrubí n jednoduše nastavitelné pro různé průměry n obsluha pomocí dálkového ovládání Auto Picle-S 5-50 mm mm /min dálkovým ovládáním 42 V /115 V AC Výška 400 mm Rozchod 230 mm Acetylen, propan, zemní plyn,.. 15,0 kg Auto Picle-P Auto Picle-P je motorizované zařízení pro plazmové řezání potrubí - s dálkovým ovládáním. Speciální vodící systém s upevněním přímo na potrubí zaručuje vysokou kvalitu řezu, zejména u větších průměrů. Stroj splňuje požadavky vysoké kvality řezání a úkosování potrubí. Jednoduchou úpravou délky řetězu je možné řezat potrubí o různých průměrech. Zařízení je vybaveno stupnicí pro úkosování, která je umístěna přímo na držáku hořáku. n speciálně vyvinuté pro plazmové řezání potrubí n vodící systém s upevněním přímo na řezané potrubí n možnost vertikálního řezání potrubí n jednoduše nastavitelné pro různé průměry potrubí n obsluha pomocí dálkového ovládání n vhodné pro Powermax PM65 /PM85 /PM1650 a další Auto Picle-P Výška Rozchod dle plazmového zdroje mm /min dálkové ovládání 115 V AC 400 mm 230 mm 15,0 kg 8

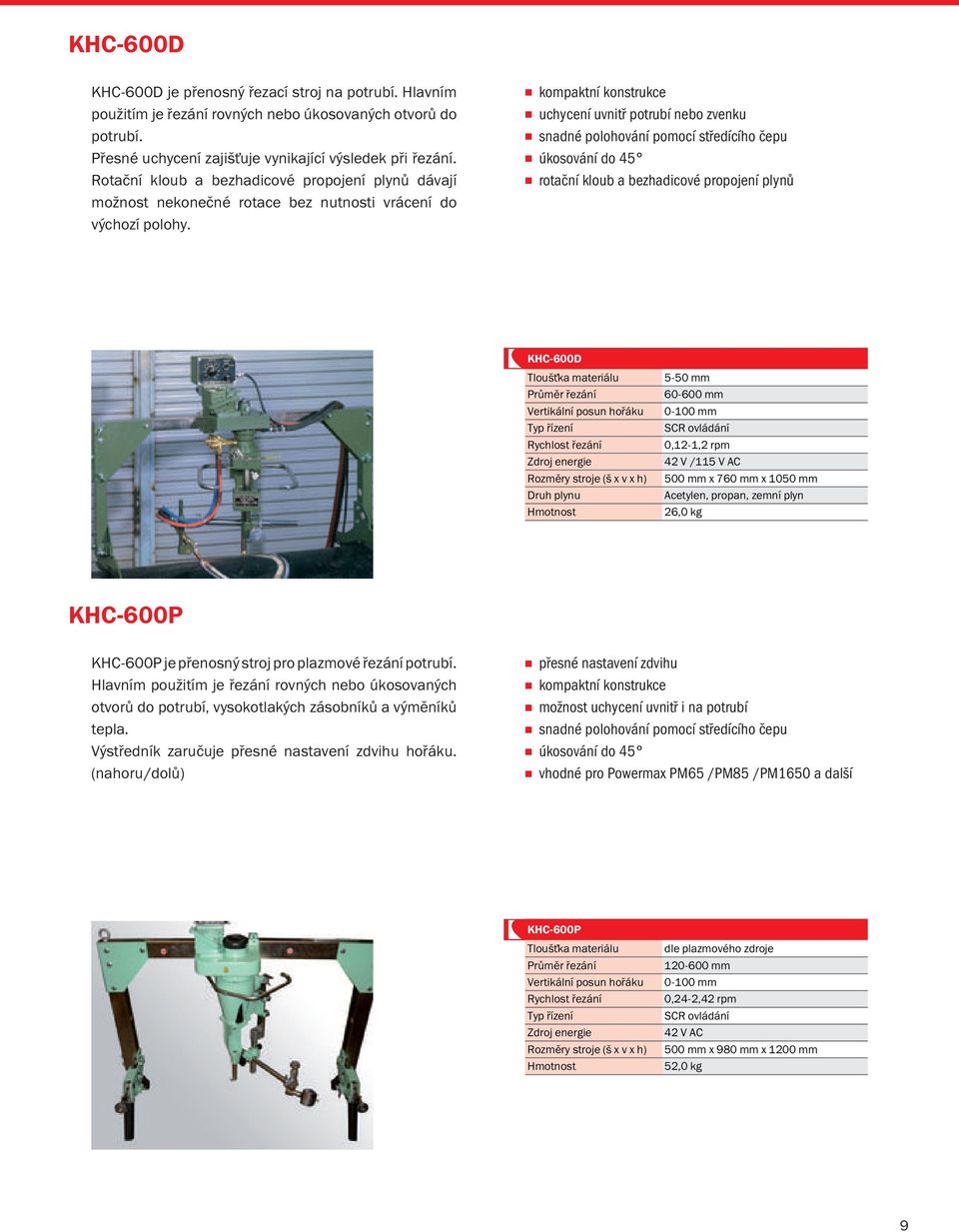

9 KHC-600D KHC-600D je přenosný řezací stroj na potrubí. Hlavním použitím je řezání rovných nebo úkosovaných otvorů do potrubí. Přesné uchycení zajišťuje vynikající výsledek při řezání. Rotační kloub a bezhadicové propojení plynů dávají možnost nekonečné rotace bez nutnosti vrácení do výchozí polohy. n kompaktní konstrukce n uchycení uvnitř potrubí nebo zvenku n snadné polohování pomocí středícího čepu n úkosování do 45 n rotační kloub a bezhadicové propojení plynů KHC-600D Průměr řezání Vertikální posun hořáku Rozměry stroje (š x v x h) 5-50 mm mm mm SCR ovládání 0,12-1,2 rpm 42 V /115 V AC 500 mm x 760 mm x 1050 mm Acetylen, propan, zemní plyn 26,0 kg KHC-600P KHC-600P je přenosný stroj pro plazmové řezání potrubí. Hlavním použitím je řezání rovných nebo úkosovaných otvorů do potrubí, vysokotlakých zásobníků a výměníků tepla. Výstředník zaručuje přesné nastavení zdvihu hořáku. (nahoru/dolů) n přesné nastavení zdvihu n kompaktní konstrukce n možnost uchycení uvnitř i na potrubí n snadné polohování pomocí středícího čepu n úkosování do 45 n vhodné pro Powermax PM65 /PM85 /PM1650 a další KHC-600P Průměr řezání Vertikální posun hořáku Rozměry stroje (š x v x h) dle plazmového zdroje mm mm 0,24-2,42 rpm SCR ovládání 42 V AC 500 mm x 980 mm x 1200 mm 52,0 kg 9

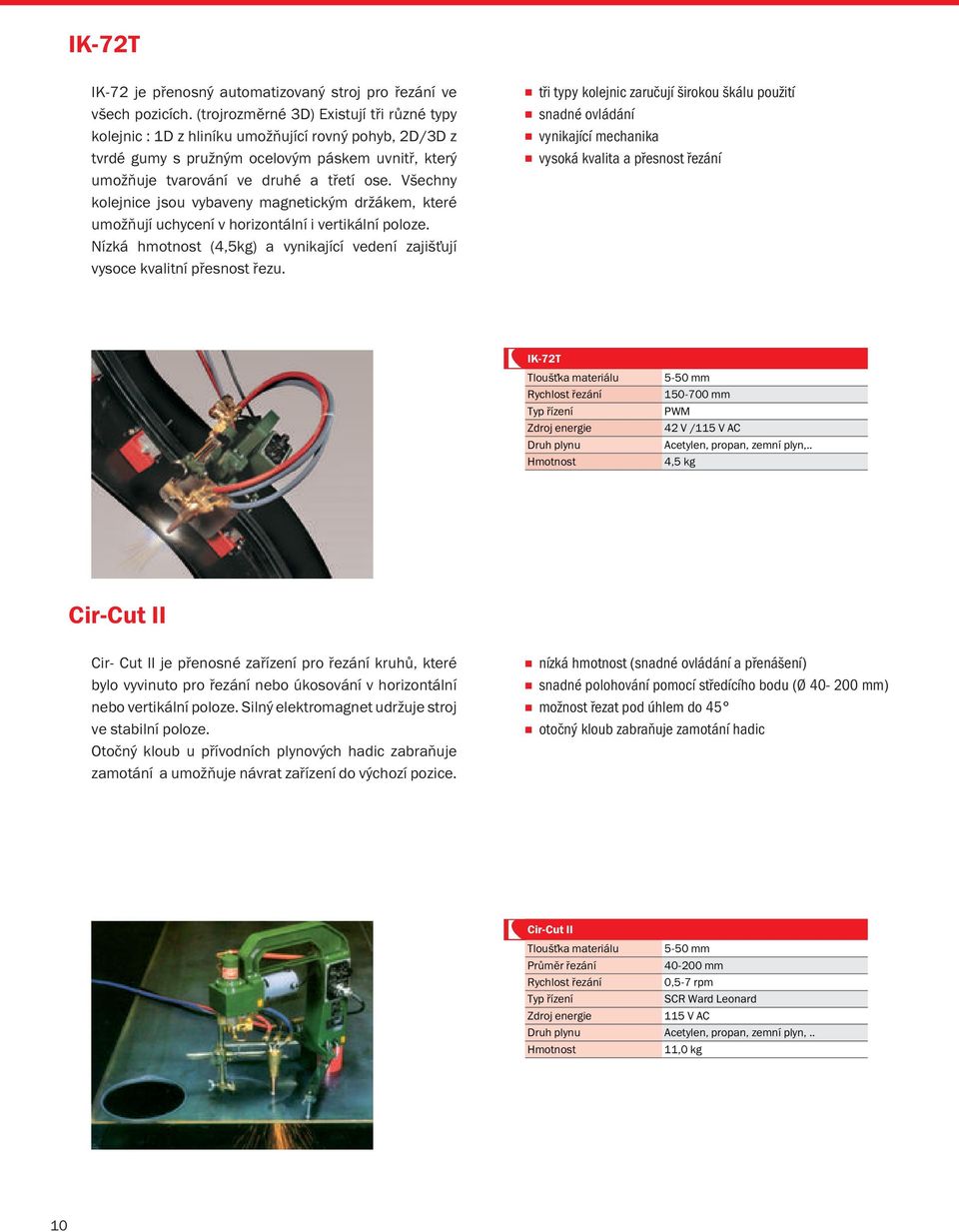

10 IK-72T IK-72 je přenosný automatizovaný stroj pro řezání ve všech pozicích. (trojrozměrné 3D) Existují tři různé typy kolejnic : 1D z hliníku umožňující rovný pohyb, 2D/3D z tvrdé gumy s pružným ocelovým páskem uvnitř, který umožňuje tvarování ve druhé a třetí ose. Všechny kolejnice jsou vybaveny magnetickým držákem, které umožňují uchycení v horizontální i vertikální poloze. Nízká hmotnost (4,5kg) a vynikající vedení zajišťují vysoce kvalitní přesnost řezu. n tři typy kolejnic zaručují širokou škálu použití n snadné ovládání n vynikající mechanika n vysoká kvalita a přesnost řezání IK-72T 5-50 mm mm PWM 42 V /115 V AC Acetylen, propan, zemní plyn,.. 4,5 kg Cir-Cut II Cir- Cut II je přenosné zařízení pro řezání kruhů, které bylo vyvinuto pro řezání nebo úkosování v horizontální nebo vertikální poloze. Silný elektromagnet udržuje stroj ve stabilní poloze. Otočný kloub u přívodních plynových hadic zabraňuje zamotání a umožňuje návrat zařízení do výchozí pozice. n nízká hmotnost (snadné ovládání a přenášení) n snadné polohování pomocí středícího bodu (Ø mm) n možnost řezat pod úhlem do 45 n otočný kloub zabraňuje zamotání hadic Cir-Cut II 5-50 mm Průměr řezání mm 0,5-7 rpm SCR Ward Leonard 115 V AC Acetylen, propan, zemní plyn,.. 11,0 kg 10

11 IK-70 IK-70 je přenosné zařízené, které je vhodné pro řezání kruhů - s nebo bez úkosu, v horizontální i vertikální poloze. Je možné řezat kruhy o průměru mm. Základna stroje má čtyři nastavitelné nožky pro snadné a rychlé polohování. Kompaktní systém udržuje stabilitu při extrémně nízké rychlosti i průměru. n centrální kontrolní nastavení n nízká hmotnost a vysoká stabilita n bezhadicové propojení hadic kvůli úplné rotaci kloubu n jednoduchý polohovací mechanismus n různé možnosti použití IK-70 Průměr řezání 5-50 mm mm 0,2-6 rpm nebo 0,04-1,5 rpm SCR Ward Leonard 115 V AC Acetylen, propan, zemní plyn,.. 55,0 kg IK-82 Series IK-82 je výkonný stroj, který provádí řezání podle šablony. Jednoduchý design, výměnná konstrukce hořáku snižují hmotnost stroje a rozšiřují jeho použití. Stroj je dodáván ve třech provedeních - S, M a L lišící se šířkou záběru. Typy S a M mají různě dlouhá ramena.typ L má i pojezd po vodící kolejnici, která má různé délky. n vodící kolejnici je možno nastavit dle potřeb výrobku (typ L) n snadná výměna trysek n kopírovací hlava zajišťuje snadnou manipulaci a přesné řezání n nízká hmotnost a robustní rameno z nerez oceli (typy S a M) n magnetický válec pro nastavení dle vašich požadavků (typy S a M) IK-82 S mm Rozsah řezání kruhy do 200 mm, elipsa do 420 x 160 mm Magnetické vedení hořáku 25 mm Ø mm /min tranzistor 42 V /115 V AC acetylen nebo propan 7,5 kg 11

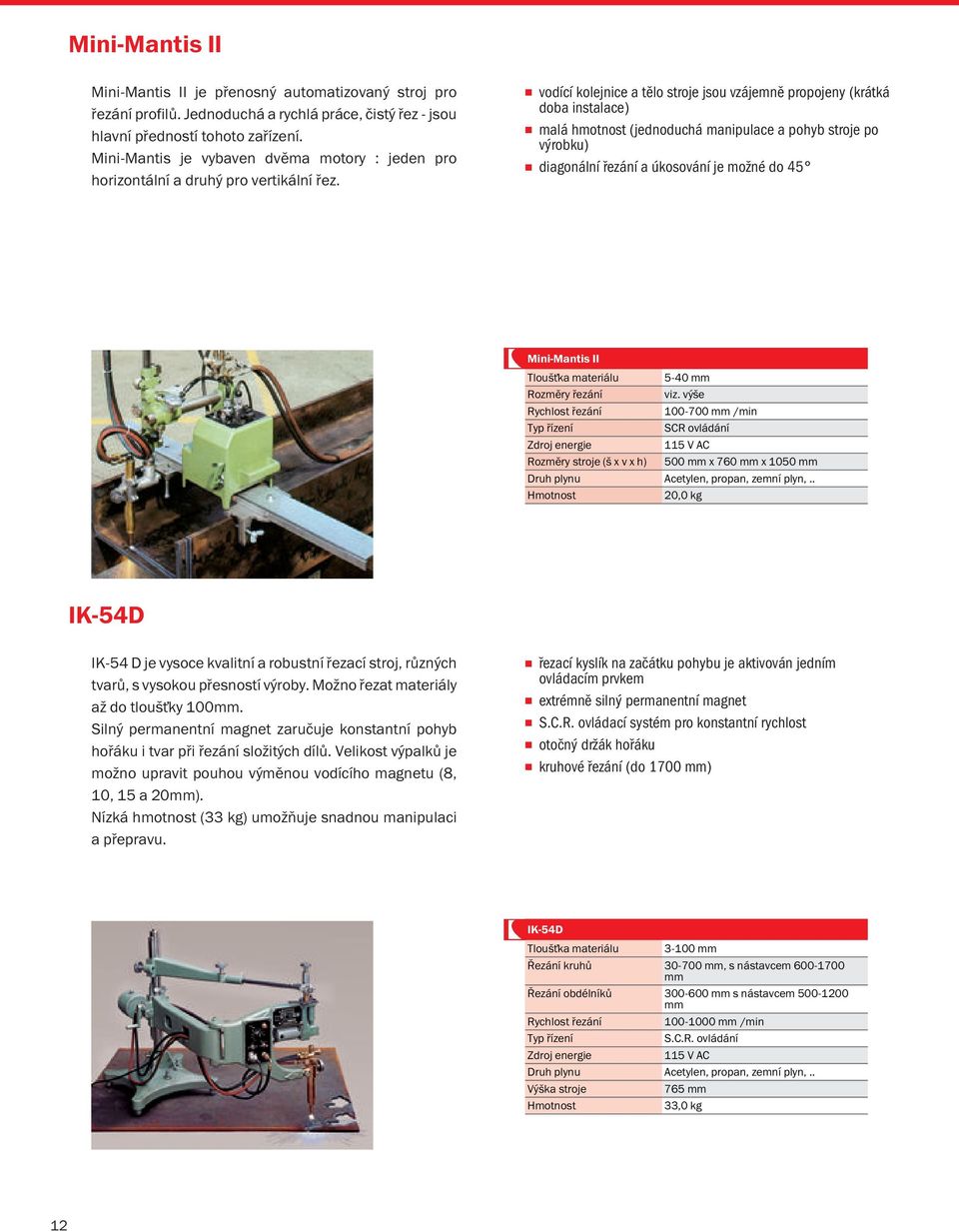

12 Mini-Mantis II Mini-Mantis II je přenosný automatizovaný stroj pro řezání profilů. Jednoduchá a rychlá práce, čistý řez - jsou hlavní předností tohoto zařízení. Mini-Mantis je vybaven dvěma motory : jeden pro horizontální a druhý pro vertikální řez. n vodící kolejnice a tělo stroje jsou vzájemně propojeny (krátká doba instalace) n malá hmotnost (jednoduchá manipulace a pohyb stroje po výrobku) n diagonální řezání a úkosování je možné do 45 Mini-Mantis II 5-40 mm Rozměry řezání viz. výše mm /min SCR ovládání 115 V AC Rozměry stroje (š x v x h) 500 mm x 760 mm x 1050 mm Acetylen, propan, zemní plyn,.. 20,0 kg IK-54D IK-54 D je vysoce kvalitní a robustní řezací stroj, různých tvarů, s vysokou přesností výroby. Možno řezat materiály až do tloušťky 100mm. Silný permanentní magnet zaručuje konstantní pohyb hořáku i tvar při řezání složitých dílů. Velikost výpalků je možno upravit pouhou výměnou vodícího magnetu (8, 10, 15 a 20mm). Nízká hmotnost (33 kg) umožňuje snadnou manipulaci a přepravu. n řezací kyslík na začátku pohybu je aktivován jedním ovládacím prvkem n extrémně silný permanentní magnet n S.C.R. ovládací systém pro konstantní rychlost n otočný držák hořáku n kruhové řezání (do 1700 mm) IK-54D mm Řezání kruhů mm, s nástavcem mm Řezání obdélníků mm s nástavcem mm mm /min S.C.R. ovládání 115 V AC Acetylen, propan, zemní plyn,.. Výška stroje 765 mm 33,0 kg 12

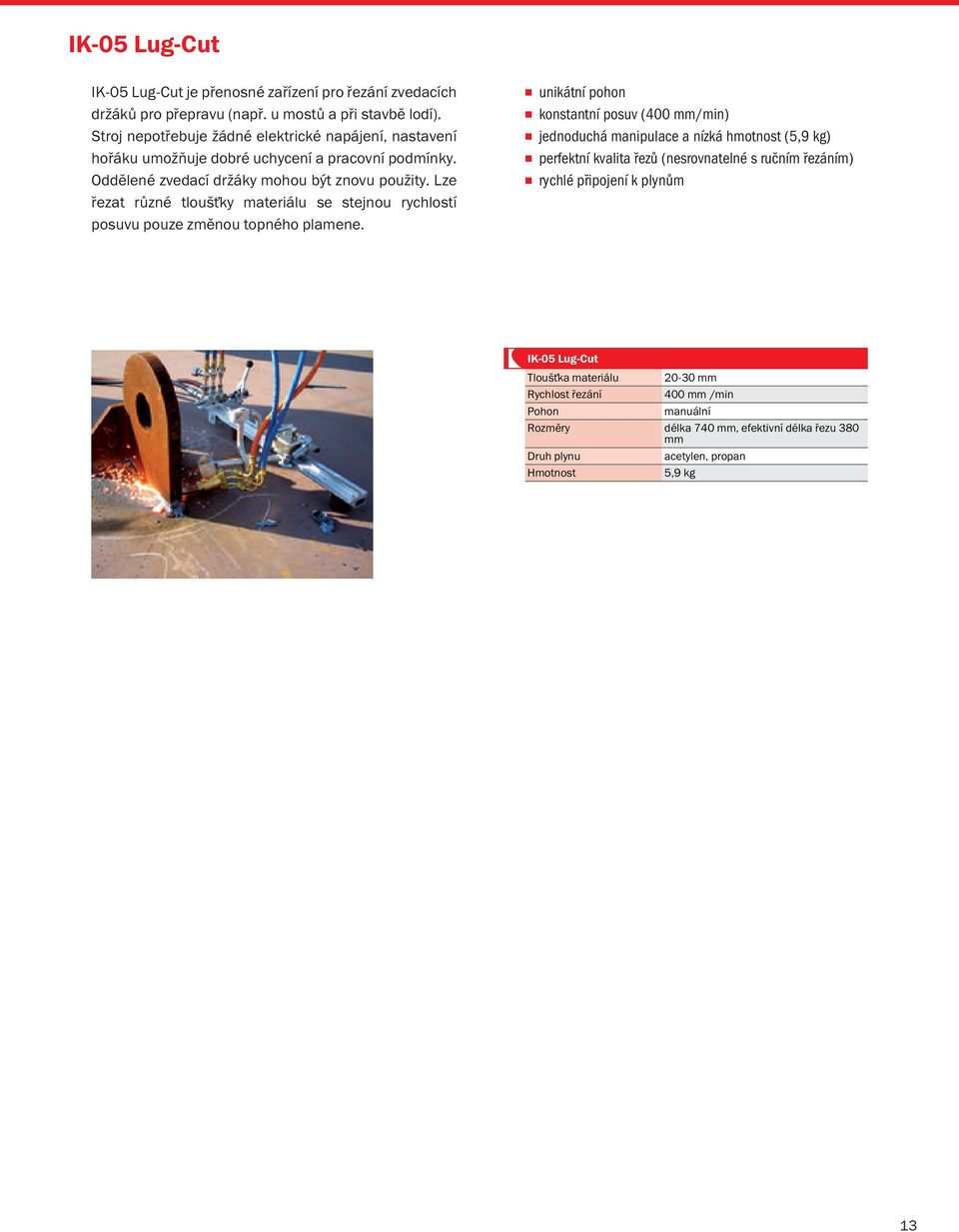

13 IK-05 Lug-Cut IK-05 Lug-Cut je přenosné zařízení pro řezání zvedacích držáků pro přepravu (např. u mostů a při stavbě lodí). Stroj nepotřebuje žádné elektrické napájení, nastavení hořáku umožňuje dobré uchycení a pracovní podmínky. Oddělené zvedací držáky mohou být znovu použity. Lze řezat různé tloušťky materiálu se stejnou rychlostí posuvu pouze změnou topného plamene. n unikátní pohon n konstantní posuv (400 mm/min) n jednoduchá manipulace a nízká hmotnost (5,9 kg) n perfektní kvalita řezů (nesrovnatelné s ručním řezáním) n rychlé připojení k plynům IK-05 Lug-Cut Pohon mm 400 mm /min manuální Rozměry délka 740 mm, efektivní délka řezu 380 mm acetylen, propan 5,9 kg 13

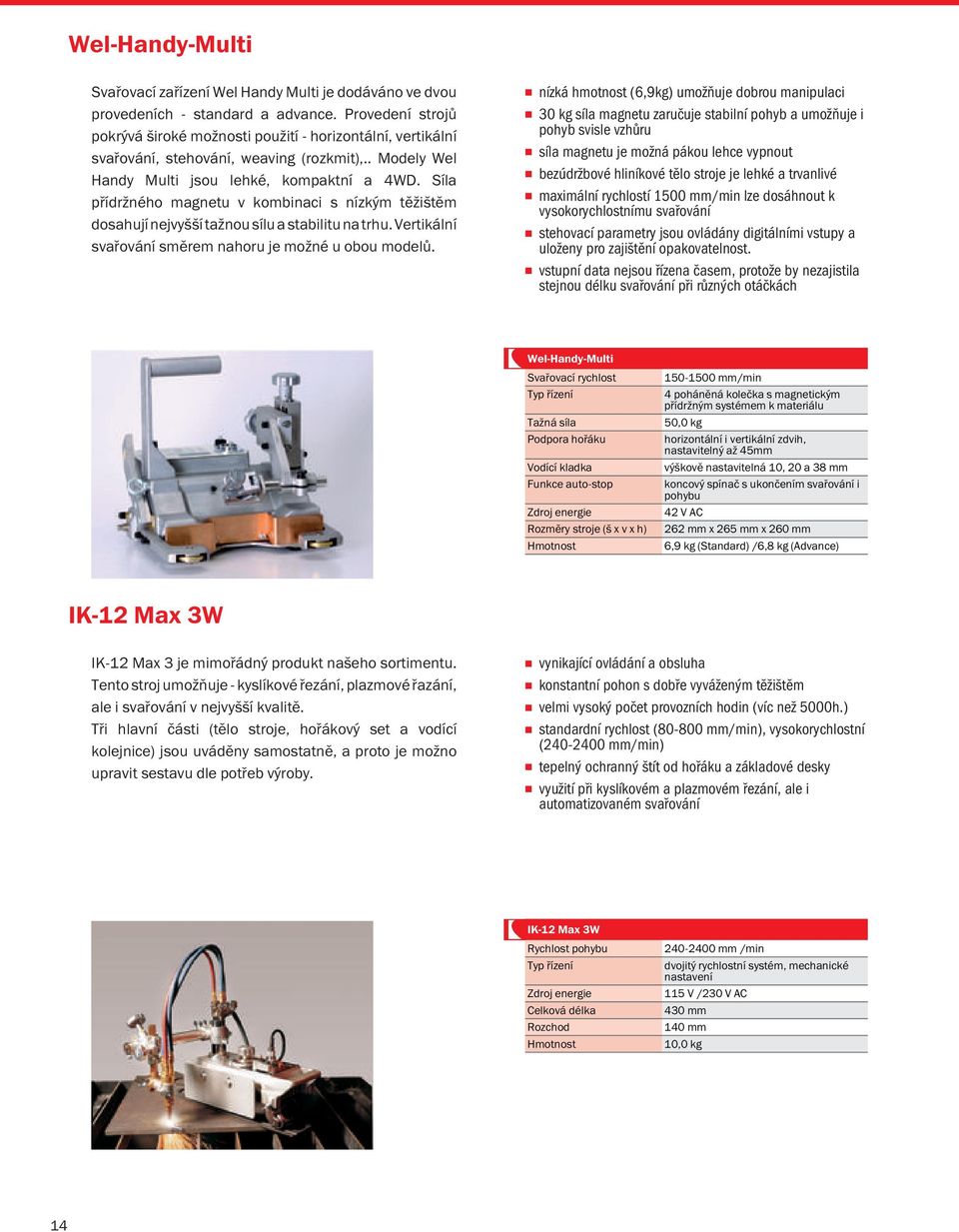

14 Wel-Handy-Multi Svařovací zařízení Wel Handy Multi je dodáváno ve dvou provedeních - standard a advance. Provedení strojů pokrývá široké možnosti použití - horizontální, vertikální svařování, stehování, weaving (rozkmit),.. Modely Wel Handy Multi jsou lehké, kompaktní a 4WD. Síla přídržného magnetu v kombinaci s nízkým těžištěm dosahují nejvyšší tažnou sílu a stabilitu na trhu. Vertikální svařování směrem nahoru je možné u obou modelů. n nízká hmotnost (6,9kg) umožňuje dobrou manipulaci n 30 kg síla magnetu zaručuje stabilní pohyb a umožňuje i pohyb svisle vzhůru n síla magnetu je možná pákou lehce vypnout n bezúdržbové hliníkové tělo stroje je lehké a trvanlivé n maximální rychlostí 1500 mm/min lze dosáhnout k vysokorychlostnímu svařování n stehovací parametry jsou ovládány digitálními vstupy a uloženy pro zajištění opakovatelnost. n vstupní data nejsou řízena časem, protože by nezajistila stejnou délku svařování při různých otáčkách Wel-Handy-Multi Svařovací rychlost Tažná síla Podpora hořáku Vodící kladka Funkce auto-stop Rozměry stroje (š x v x h) mm/min 4 poháněná kolečka s magnetickým přídržným systémem k materiálu 50,0 kg horizontální i vertikální zdvih, nastavitelný až 45mm výškově nastavitelná 10, 20 a 38 mm koncový spínač s ukončením svařování i pohybu 42 V AC 262 mm x 265 mm x 260 mm 6,9 kg (Standard) /6,8 kg (Advance) IK-12 Max 3W IK-12 Max 3 je mimořádný produkt našeho sortimentu. Tento stroj umožňuje - kyslíkové řezání, plazmové řazání, ale i svařování v nejvyšší kvalitě. Tři hlavní části (tělo stroje, hořákový set a vodící kolejnice) jsou uváděny samostatně, a proto je možno upravit sestavu dle potřeb výroby. n vynikající ovládání a obsluha n konstantní pohon s dobře vyváženým těžištěm n velmi vysoký počet provozních hodin (víc než 5000h.) n standardní rychlost ( mm/min), vysokorychlostní ( mm/min) n tepelný ochranný štít od hořáku a základové desky n využití při kyslíkovém a plazmovém řezání, ale i automatizovaném svařování IK-12 Max 3W Rychlost pohybu Celková délka Rozchod mm /min dvojitý rychlostní systém, mechanické nastavení 115 V /230 V AC 430 mm 140 mm 10,0 kg 14

15 Poznámky 15

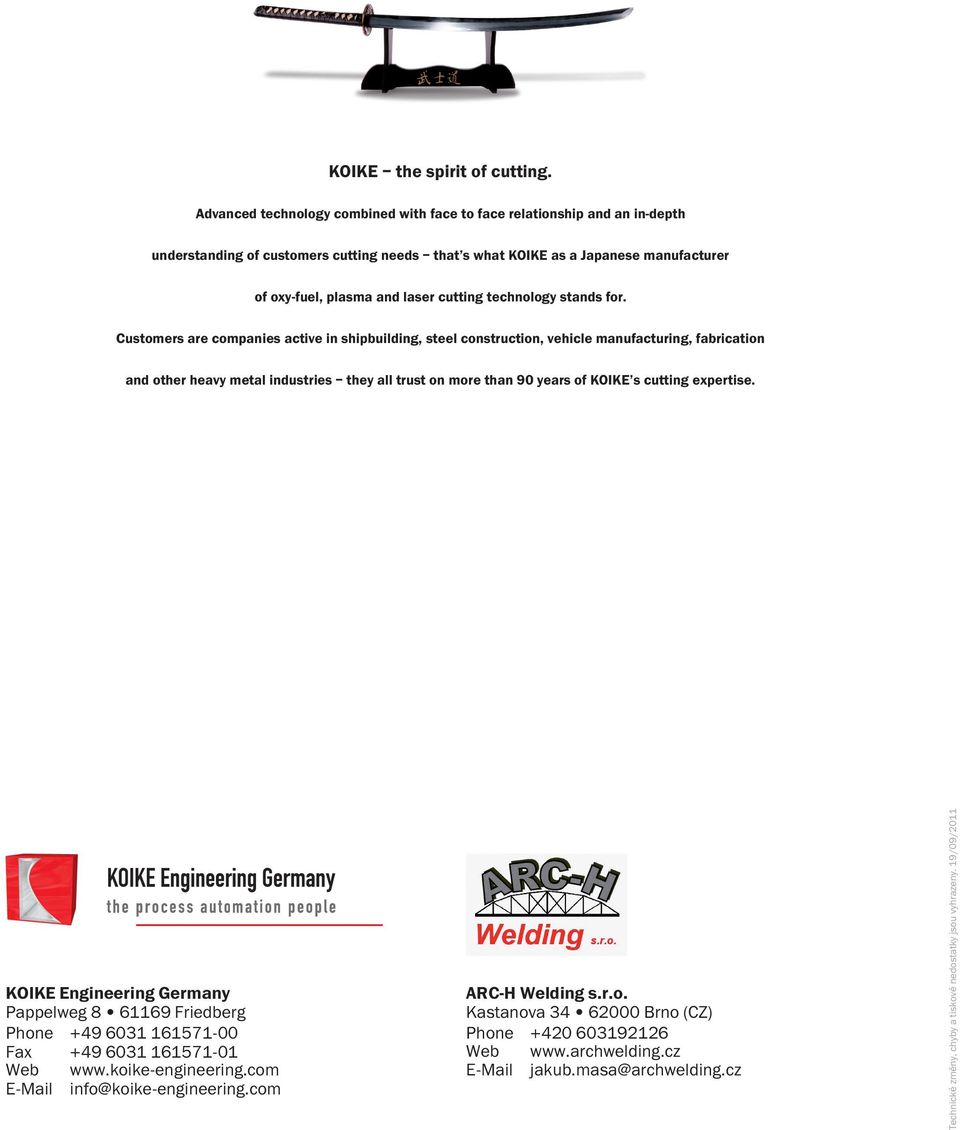

16 KOIKE the spirit of cutting. Advanced technology combined with face to face relationship and an in-depth understanding of customers cutting needs that s what KOIKE as a Japanese manufacturer of oxy-fuel, plasma and laser cutting technology stands for. Customers are companies active in shipbuilding, steel construction, vehicle manufacturing, fabrication and other heavy metal industries they all trust on more than 90 years of KOIKE s cutting expertise. KOIKE Engineering Germany Pappelweg Friedberg Phone Fax Web info@koike-engineering.com ARC-H Welding s.r.o. Kastanova Brno (CZ) Phone Web jakub.masa@archwelding.cz Technické změny, chyby a tiskové nedostatky jsou vyhrazeny. 19/09/2011
