Endoskop Findoo Profiline. Obj. č.: Rozsah dodávky. Popis a ovládací prvky

Transkript

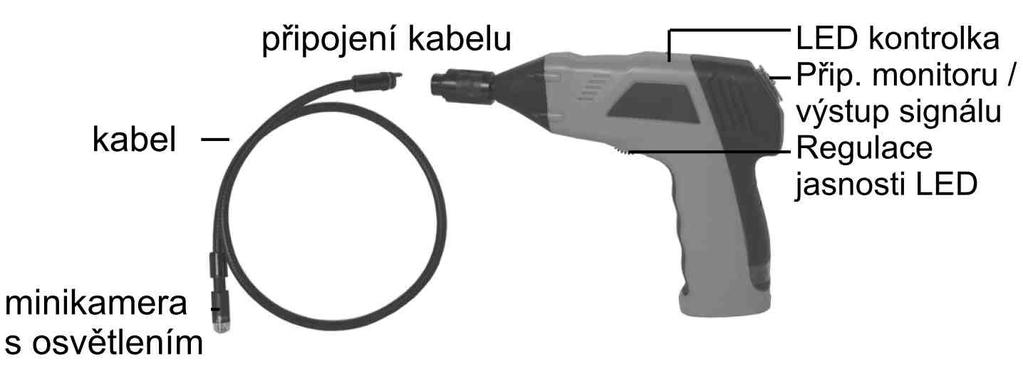

1 Rozsah dodávky Endoskop Findoo Profiline Obj. č.: Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup endoskopu Findoo Profiline. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Jako volitelné příslušenství dodáváme prodlužovací kabel v délce 90 cm. Díky němu můžete kabel prodloužit až na 4,5 metru. Popis a ovládací prvky Endoskop 1 2

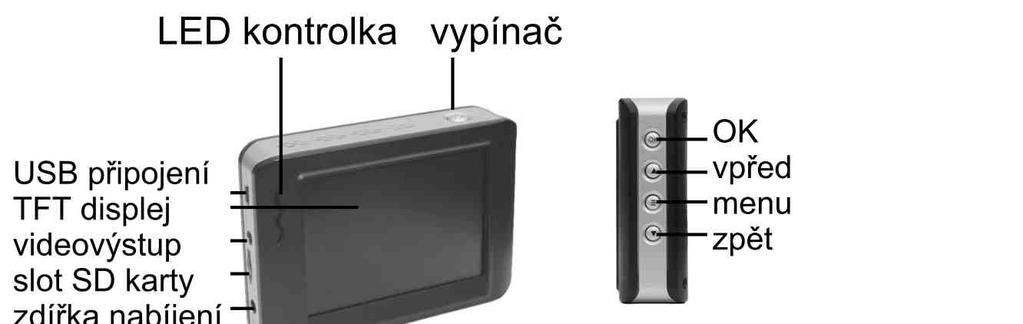

2 Monitor Montáž kabelu k endoskopu Jako další krok musíte připojit kabel k endoskopu. Správné propojení zajišťuje kolík u kabelu a zdířka v přístroji. Obojí propojte a utáhněte rýhovanou matici. Instalace příslušenství Skládá se ze tří částí zrcátka, magnetu a háku, které lze stejným způsobem upevnit na kameru. Příslušenství lze na hlavu kamery připevnit pouze ve dvou pozicích. Uvedení do provozu Vložení baterií Baterie se vkládají do přihrádky na baterie umístěné v rukojeti. Pomocí šroubováku odstraňte šroubek na spodní straně rukojeti. Víčko posuňte ve směru šipky. Příslušenství lze montovat pouze na 16 mm kameru. Nabíjení akumulátoru v monitoru Monitor je vybaven zabudovaným Li-Ion akumulátorem. Je-li plně nabitý, vydrží cca 2 hodiny provozu. Nabíjení akumulátoru trvá asi 3 hodiny. Během nabíjení svítí červená kontrolka. Monitor lze provozovat se síťovým adaptérem. Vyjměte pouzdro na baterie. Před každým použitím pečlivě zkontrolujte, zda přístroj není poškozený. Především kabely nesmějí mít poškozenou izolaci. Jednak by mohla kabel případně poškodit voda, jednak by při kontaktu se součástkami, které jsou pod napětím, hrozil úraz elektrickým proudem. Montáž monitoru Dbejte na správnou polaritu a vložte 4 baterie typu AA. První 4 alkalické baterie jsou součástí dodávky. Vložte nyní pouzdro s bateriemi zpět do rukojeti. Dejte pozor na postranní drážku. Ta vylučuje chybné vložení baterií. Při výměně baterií musíte vždy vyměnit celou sadu. Monitor lze provozovat jak rádiově, tak přímo, připojený k endoskopu. Na zadní straně monitoru najdete 4 kontakty a držák pro nasazení přímo na endoskop. 3 4

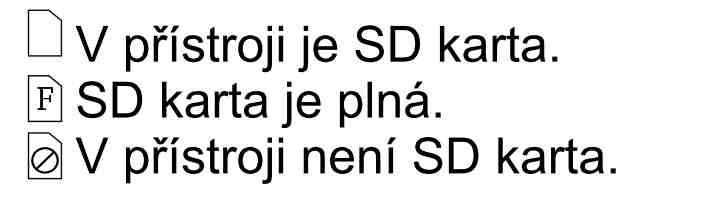

3 Provoz Endoskop zapněte na spodní straně. Otáčením kolečka můžete upravit jas LED na kameře kolečko pracuje zároveň jako regulátor intenzity světla. Nahrávání videa Zvolte pomocí tlačítka režim videa. Stisknutím tlačítka OK začněte nahrávat. Kabel se nesmí přehýbat a lámat. Kabel 16 mm kamery můžete v závislosti na teplotě ohýbat až do vnitřního poloměru 11 cm. Kabel 9 mm kamery můžete v závislosti na teplotě ohýbat až do vnitřního poloměru 7 cm. Po startu nahrávání obdržíte tyto informace na displeji: Monitor Monitor zapínejte a vypínejte vypínačem. Svítí zelená kontrolka. Na endoskopu nastavte vhodné osvětlení. Pro přenos nastavte kanál 4 (CH4). Chcete-li přístroj vypnout, podržte vypínač stisknutý tak dlouho, dokud se zobrazují přesýpací hodiny. Nahrávání ukončíte dalším stisknutím tlačítka OK. Video se automaticky ukládá každých 30 minut do souboru. Pokud je monitor nasazený na endoskopu, probíhá přenos signálu přes kontakty na monitoru a endoskopu. Jakmile sejmete monitor z endoskopu, následuje přenos rádiem. Dosah mezi monitorem a endoskopem je zpravidla až 5 metrů. V jednotlivých případech lze dosáhnout až 10 metrů. To závisí na prostředí, ve kterém oba přístroje provozujete. Pořízení fotografie Pomocí tlačítka zvolte režim fotografování. Pomocí tlačítka OK pořiďte fotografii. Monitor, nastavení a provoz Monitor slouží zároveň jako videorekordér. Můžete jeho pomocí ukládat na SD kartu snímky a videozáznamy. Vnitřní paměť nelze využít pro ukládání snímků/záznamů. Použití mikro SD karty a odpovídající kontrolka (karta není součástí dodávky) Slot pro mikro SD karty je vybaven pérovým mechanismem. Při zasunutí karta zacvakne. Pokud kartu nezatlačíte celou, může se stát, že díky své nepatrné hmotnosti vyskočí ven. 5 6

4 Přehrávání fotografií a videozáznamů Stiskněte tlačítko. Pomocí tlačítek zvolte JA (ano) a potvrďte stisknutím tlačítka OK. Nechcete-li soubor vymazat, zvolte NEIN (ne) a potvrďte tlačítkem OK. Na první úrovni uvidíte jednotlivé složky, které přístroj automaticky založil. Jako název složek slouží datum, kdy byly záznamy pořízeny. Pomocí tlačítek zvolte některou složku a výběr potvrďte stisknutím tlačítka OK. Na další úrovni uvidíte seznam záznamů. Vymazání složky Stejným způsobem zvolte požadovanou složku. Na cca 2 sekundy podržte stisknuté tlačítko a složku vymažte. Pokud složka není prázdná, objeví se následující hlášení: FOLDER NOT EMPTY. Vymažte jednotlivé soubory ze složky. Potom můžete vymazat prázdnou složku. Složku můžete vymazat pouze tehdy, je-li prázdná. Nastavení Monitor poskytuje menu, ve kterém lze provádět různá nastavení, např. jazyk, rozlišení, formátování paměti apod. Znak za CH4 napovídá, že se jedná o fotografii. Přehrávání videozáznamů Pomocí tlačítka zvolte některé video a stiskněte tlačítko OK. Pro přerušení přehrávání stiskněte opět OK. Pro rychlý posun vpřed podržte stisknuté tlačítko. Pro rychlý posun vzad podržte stisknuté tlačítko. Přehrávání ukončete stisknutím tlačítka. Chcete-li přejít do režimu nastavení, podržte na cca 2 sekundy stisknuté tlačítko. Před dalšími kroky má smysl nejprve se přesvědčit, zda je nastavený správný jazyk. Je-li jazyk nastavený nesprávně, můžete 2 stisknout tlačítko OK a přejít do odpovídajícího menu pro nastavení jazyka. Zde se Vám zobrazí vlaječky zemí. Pomocí tlačítek zvolte požadovanou vlajku a potvrďte stisknutím tlačítka OK. Navigace v rámci menu Tlačítka Volba položky menu OK Potvrzení volby Tlačítko Zpět v rámci menu, storno, odejít z menu Hlavní menu má následující strukturu: Prohlížení fotografií Pomocí tlačítka zvolte některou fotografii a stiskněte tlačítko OK. Přehrávání ukončete stisknutím tlačítka OK. Systémová nastavení: Volba jazyka, videosystém, formátování paměti, nastavení do výchozího stavu (defaultní nastavení), verze softwaru monitoru. Vymazání videozáznamů a fotografií Stejným způsobem, jaký byl popsán výše, zvolte videozáznam nebo fotografii. Na cca 2 sekundy podržte stisknuté tlačítko. 7 8

5 Volba jazyka: Jazyky, které jsou k dispozici: angličtina, zjednodušená čínština, němčina, francouzština, španělština, portugalština, italština, japonština, holandčtina a ruština. Typ záznamu: Stanovte v přednastavení monitoru, zda budete pořizovat videozáznamy nebo statické obrázky (= fotografie). Videosystém: K dispozici jsou systémy PAL a NTSC. Datum/čas: Aby údaje na časovém razítku odpovídaly skutečnosti, je třeba mít předem nastavené správné datum a správný čas. Pomocí tlačítka OK přejděte k zadávání údajů. Tlačítky nastavte hodnotu. Z menu odejděte pomocí tlačítka. Datum zadávejte v tomto formátu: rok/měsíc/den. Formátování: Zformátováním můžete vymazat celou kartu. Aby nedošlo k nechtěnému vymazání karty, budete ještě jednou dotázáni. Chcete-li kartu zformátovat, zvolte JA (ano), pro storno zvolte NEIN (ne). Potvrďte stisknutím tlačítka OK. Playback: Zvolte tuto položku menu, chcete-li začít přehrávat na monitoru. Výběr probíhá stejně, jako bylo popsáno výše. Přednastavení přístroje: Veškerá nastavení monitoru můžete vrátit zpět k nastavení do výchozího stavu. Také zde budete ještě jednou dotázáni. Chcete-li se vrátit k výchozímu nastavení, zvolte JA (ano), pro storno zvolte NEIN (ne). Potvrďte stisknutím tlačítka OK. Software a připojení k počítači Jakmile propojíte monitor s počítačem pomocí USB kabelu, stane se nosičem dat. Odpovídající symbol se zobrazí na počítači mezi vyměnitelnými disky. Instalace hardware může v závislosti na operačním systému a rychlosti počítače trvat i několik minut. Pokud je přístroj nainstalován na počítači, můžete zcela normálně kopírovat a mazat soubory (fotografie a videa), stejně jako na pevném disku. Máte-li problémy při přehrávání videozáznamů, nainstalujte si Video-Player z námi dodaného CD-ROMu. Nastavení nahrávání: FPS (počet snímků za sekundu), časové razítko ano/ne, přednastavení pro video nebo fotografie. Nastavení počtu snímků za sekundu ovlivňuje kvalitu videonahrávky. Čím více snímků za sekundu pořídíte, tím lepší je plynulost záznamu. Ovšem zároveň se zvyšujícím se počtem snímků za sekundu se zvyšují nároky na místo v paměti. Časové razítko: V mnohých případech má smysl společně se snímkem uložit datum a čas jeho pořízení. To slouží jednak při vlastní dokumentaci, ale také pozdějším zpracování fotografií a videozáznamů. Při pozdějším prohlížení záznamů v počítači se v případě aktivované funkce časového razítka na snímcích zobrazí také datum a čas jejich pořízení. V této položce menu můžete stanovit, zda chcete obrázky a videa opatřit časovým razítkem. Pomocí tlačítek zvolte, zda bude časové razítko aktivní DAVON (bez časového razítka), DARAUF (s časovým razítkem). Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do endoskopu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody (Pouze husí krk a minikamera jsou vodotěsné), nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. K čištění používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro endoskopu. Rušení rádiem Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Přístroj pracuje na frekvenci MHz. Stejnou frekvenci mohou používat také jiné přístroje, které přenášejí video bezdrátově. V jednotlivých případech tedy může docházet k rušení. 9 10

6 Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti přístroje přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Technické údaje Endoskop s 16 mm kamerou s 9 mm kamerou Senzor obrazu CMOS CMOS Počet pixelů (PAL) Pozorovací úhel Přenosová rychlost MHz MHz Minimální osvětlení 0 Lux 0 Lux Druh modulace FM FM Šířka pásma 18 MHz 18 MHz Dosah rádiového signálu do 10 m do 10 m Napájení 4 baterie typu AA 4 baterie typu AA Rozměry mm (bez kabelu) mm Hmotnost 450 g 450 g Průměr kamery 16 mm 9 mm Monitor Displej 3,5 barevný, TFT-LCD Rozlišení pixelů Videosystém PAL Frekvence příjmu 2 414, 2 432, 2 450, MHz Napájení zabudovaný akumulátor Li-Ion Externí napájecí napětí 5 V / 500 ma Úroveň obrazového signálu 0,9 1,3 Vpp při 75 Ω Velikost souboru videa 27 MB za minutu Počet snímků za vteřinu až 30 snímků Rozměry mm Hmotnost 140 g Rozsah teplot 10 C až +50 C / +14 F až +122 F Relativní vzdušná vlhkost 15 až 85 % Manipulace s bateriemi a akumulátory Záruka Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Na endoskop Findoo Profiline poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na přístroji, provedených třetí osobou. Pokud monitor funguje jinak, než jak je popsáno, může být užitečné provést reset. Vezměte kancelářskou sponku, ohněte ji o 90 a opatrně s ní zatlačte na tlačítko pro reset, které je zapuštěné na zadní straně monitoru. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. DO/ MIH/1/
