2000MHz? 1600MHz? Cat 8.2? Cat 8.1? Cat 8? Měření metalické kabeláže. Název prezentace Měření metalické kabeláže. Měření metalické kabeláže

Transkript

1 Název prezentace 2015 Brno, Radek Praha, Kocian Juraj Sukop Cat 8? 40GBase-T? Cat 8? Cat 8.1? Cat 8.2? 1600MHz? 2000MHz? Proč nový standard pro metalické LAN kabeláže Potřeba navýšení kapacity přenosů v Datacentrech 40GBase-T

2 Nepřítel přenosu : vložný útlum (IL), přeslechy (NEXT) Závislost měrného útlumu na frekvenci Přeslechy zapříčiní šum Pro přenos použita modulace PAM (Pulse Amplitude Modulation) Vyšší nároky na kvalitu příjímače: (1000BASE-T modulace PAM5, symbol vyjádřen rozdílem napětí 0,5V) (10GBASE-T modulace PAM16, symbol vyjádřen rozdílem napětí 0,13V) Zdroj ČVUT Typické kabeláže Typical Cat 8/Cat 8.1 (ANSI/TIA USA) Cable Typical Cat 8.2 Cable F/UTP S/FTP Stínění plášť Stínění párů U(Unshielded) nestíněné, S(Screened Shielded) stíněné opletením, F(Foil Shielded) stíněné fólií IEC RJ45 8-contacts MHz Cat 3 to 6A & 8.1 IEC GG45(GigaGate) has a switch 1000 MHz Cat 7A IEC Tera 8-contacts MHz Cat 7A & 8.2 IEC ARJ45(Augmented Registered Jack 45) 8-contacts MHz Cat 7A & 8.2 ISO/IEC & IEC Contribution to IEEE 802.3bq Task Force; July 2013, Geneva, CH

3 Příklady parametrů konektorů MM and SM fiber test adapter

4 Mapa zapojení Krajní hodnota od nejhoršího náměru vůči limitu Krajní hodnota od nejhoršího náměru vůči limitu Útlum přeslechu na blízkém konci NEXT (NearEndCrossTalk) měřeníse provádí na obou koncích fyzického kanálu NEXT představujevážný zdroj rušení, výrazně limituje dosahované přenosové rychlosti Útlum celkových přeslechů na blízkém konci PSNEXT (PowerSum NEXT) PSNEXT představujevážný zdroj rušení, výrazně limituje dosahované přenosové rychlosti

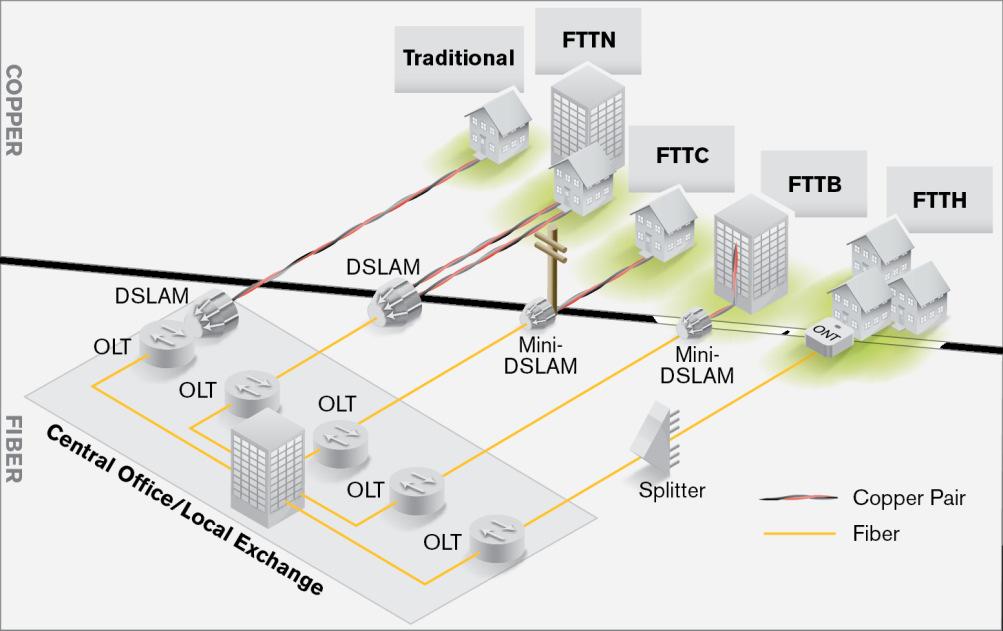

5 FTTx Navýšení přenosové kapacity xdsl Název prezentace 2015 Brno, Radek Praha, Kocian Juraj Sukop Přiblížení optických vláken blíže k zákazníkovi (FTTC, FTTB) Optimalizace využívání technologií xdsl DSL, Definováno v ITU-T G a G Podpora služeb ADSL2+ a VDSL2 Kombinace 2 měděných párů: - rozšíření kapacity(větší šířka pásma) - zvýšení dosahu Standard ratifikován Výrazné nasazení v sítích

6 Definováno standardem ITU-T G cca m, 100Mbit/s AKADEMIE VLÁKNOVÉ OPTIKY (do linky vysílán inverzí signál proti rušícímu) A OPTICKÝCH KOMUNIKACÍ AKADEMIE VLÁKNOVÉ OPTIKY A OPTICKÝCH KOMUNIKACÍ Technology Trends 1Gbps G.Fast 500 Mbps 250 Mbps VDSL2 50 Mbps Speed 100 Mbps Standard Ratified 10 Mbps Mass Deployment Starts ADSL Mbps ADSL 5 Mbps Timeline AKADEMIE VLÁKNOVÉ OPTIKY A OPTICKÝCH KOMUNIKACÍ Today > EXFO Inc. All rights reserved.. 24

7 G.fast G.fast G.fast Zdroj :wikipedia G.fast Využití větší šířky pásma až 212MHz G.fast dosah maximálně 70m, při šířce pásma 212MHz Maximální přenášená rychlost až 1,25Gbit/s Kontakt: Kontakt: PROFiber Networking CZ s.r.o. PROFiber Mezi Vodami Networking 205/29 CZ s.r.o. Mezi 143 Vodami 00 Praha 205/ Praha 4 PROFiber Networking s.r.o. PROFiber Networking s.r.o. Bernolákova 2 Bernolákova Trnava Trnava
