TECHNICKÝ LIST řada STANDARD, HP, FZ TECHNICAL DATA SHEET for STANDARD, HP, FZ 2018 v1.0

Transkript

1

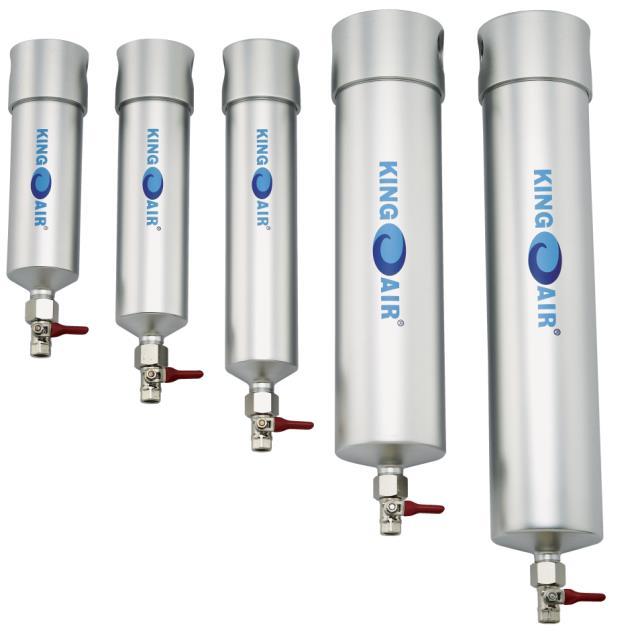

2 Popis: Separátory KingAir jsou určeny k odstraňování pevných nečistot, vody, aerosolů, uhlovodíků, pachů ze systému stlačeného vzduchu. Provedení zařízení umožňuje efektivní odstranění > % vody a ostatních nečistot až do velikosti 1 mikronu. Aplikace: Automobilový průmysl, chemický a petrochemický průmysl, plastikářský průmysl, elektronická výroba, potravinářství a nápoje, lakýrnictví atd. Certifikace: ISO (IUTA), SGS, PED (SEP), BACTERIA TEST Instalace: Separátory jsou určeny k ochraně koncového zařízení. Nejvhodnější je umístění před zařízením se spotřebou tlakového vzduchu. Zařízení je možné využívat i k čištění celkového páteřního rozvodu za sušičkou vzduchu nebo v některých případech i jako náhrada za sušičku vzduchu. Údržba: Zařízení je bezúdržbové. V případě problému je třeba vyhledat odborný servis CMP Trade. Technická specifikace řady STANDARD AF, SF: Provozní tlak: 1 bar až 16 bar Provozní teplota: 1 C až 50 C Ztráta tlaku: 0,38 bar Filtrační rozsah: 1 µm 99%, 0,2 µm 92% Technická specifikace řady pro vysoký tlak HP: Maximální provozní tlak: 70 bar Technická specifikace řady pro extr. teploty FZ: Extrémní teploty: -40⁰C teplota okolí Napájení 12 nebo 24V DC Materiál těla separátoru Tělo separátoru: hliník, nerez (304 nebo 316) nebo jejich kombinace Vnitřní materiál separátoru: ABS Description: KingAir separators are designed to remove solid impurities, water, aerosols, hydrocarbons, odors from the compressed air system. The design of the device allows effective removal of > % of water and other impurities up to 1 micron. Application: automotive, chemical and petrochemical industries, plastics, electronics, food and beverages, painting, etc. Certification: ISO (IUTA), SGS, PED (SEP), BACTERIA TEST Installation: Separators are designed to protect the equipment using compressed air. The most suitable location is in front of the compressed air consumption device. The device can be also used to clean the entire system behind the air dryer or, in some cases, to replace the air dryer. Maintenance: The device is maintenance-free. In case of any problém please contatc CMP Trade service. Technical specifications of the STANDARD: Operating pressure: 1 bar up 16 bar Operating temperature: 1 C to 50 C Loss of pressure: 0.38 bar Filter range: 1 μm - 99%, 0.2 μm - 92% Technical specification of the HIGH PRESURE: Maximum operating pressure: 70 bar Technical Specification of the LOW TEMPERATURE: Extreme temperature: -40 ⁰C ambient temperature Power supply: 12 or 24V DC Material of the separator body Separator body: aluminum, stainless steel (304 or 316) or combinations thereof Inner separator material: ABS

3 Rozměry pro SF a AF: Dimensions for SF and AF: Product code Intlet/Outlet Drain Product dimension Weight Označení Vstup / Výstup Odtok výstup Rozměr výrobku ( mm ) Váha BSPT BSPT A B C D E kg KA60SF 1/4" 1/2" ,3 0,58 KA150SF 1/4" 1/2" ,5 1,16 KA300SF 1/2" 1/2" ,8 60,5 1,36 KA600SF 3/4" 1/2" ,8 60,5 1,42 KA900SF 3/4" 1/2" ,2 89,5 1,52 KA2000SF 1" 1/2" ,2 89,5 1,96 KA4000SF 1" 1/2" ,2 89,5 3,5 Klasifikace podle směrnice o tlakových zařízeních (PED) 2014/68 / EU pro kapaliny skupiny 2 Classification according to (PED) Pressure Equipment Directive 2014/68/EU for group 2 fluids
