1 VH 211 D Ventilatorheizer Wall mounted fan heater F Convecteurs soufflant mural Wand-snelverwarmer Szybkonagrzewaj¹ce, naœcienne ogrzewacze wnêtrzowe Nástìnný rychloohøívaè H Fali gyorsfûtõ Gebrauchs- und Montageanweisung Operation and installation instructions Notice d utilisation et de montage Gebruiks- en installatieaanwijzing Instrukcja obs³ugi i monta u Návod k pou ívání a montá i Kezelési és szerelési útmutató

und Montageanweisung Operation and installation instructions Notice d utilisation et de montage

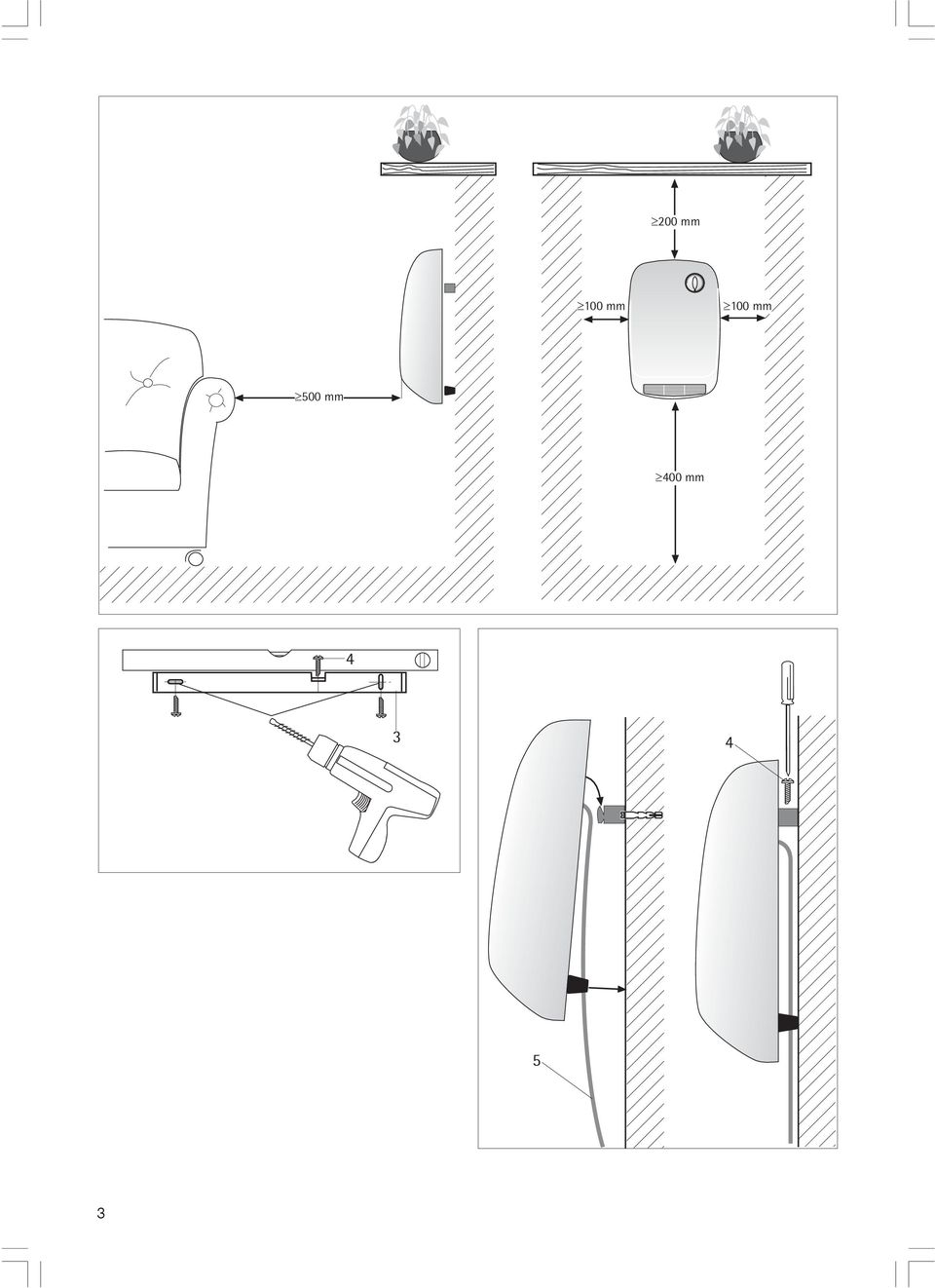

2 ³200 mm ³100 mm ³100 mm ³500 mm ³400 mm

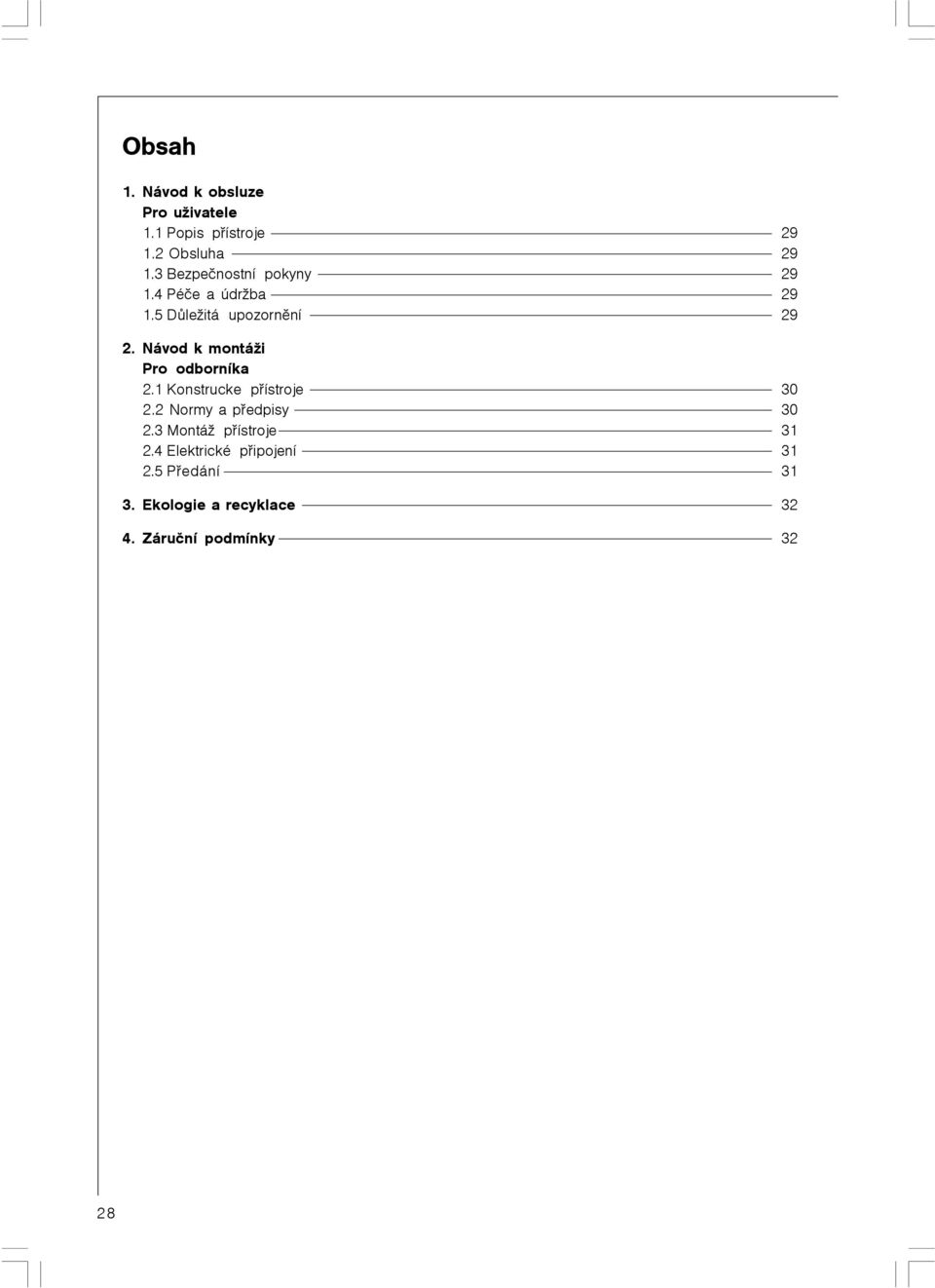

3 Obsah 1. Návod k obsluze Pro u ivatele 1.1 Popis pøístroje Obsluha Bezpeènostní pokyny Péèe a údr ba Dùle itá upozornìní Návod k montá i Pro odborníka 2.1 Konstrucke pøístroje Normy a pøedpisy Montá pøístroje Elektrické pøipojení Pøedání Ekologie a recyklace Záruèní podmínky 32 28

Návod k montá i Pro odborníka 2.1 Konstrucke pøístroje 30 2.2 Normy a pøedpisy 30 2.

4 Pro u ivatele a odborníka 1. Návod k obsluze 1.1 Popis pøístroje VH 211 je elektrický pøímotopný pøístroj pro nástìnnou montá. Je vhodný napø. jako hlavní zdroj vytápìní pro koupelny nebo jako pøechodné nebo doplòkové vytápìní pro menší místnosti jako napø. dílny èi pokoje pro hosty. Pro vytápìní je vyu íván vzduch z místnosti, který je nasáván otvory v zadní stranì pøístroje a po ohøátí topným tìlesem je vyfukován výstupní vzduchovou møí kou (2) umístìnou ve spodní èásti pøístroje. 1.2 Obsluha Pomocí otoèného volièe teploty (1) lze plynule nastavit po adovanou teplotu mezi cca. 5 a 35 C. Termostat spíná opakovanì krátkodobì topení a udr uje tak teplotu v místnosti na konstantní hodnotì. Protizámrazová ochrana Pokud má pøístroj slou it jako protizámrazová ochrana je tøeba otoèit volièem teploty proti smìru hodinových ruèièek a na doraz. V této poloze spíná pøi poklesu teploty v místnosti pod cca. 5 C automaticky topné tìleso. Pro úplné vypnutí pøístroje je nutno vytáhnout zástrèku ze zásuvky! Externí prostorový termostat Pøístroj je mo né provozovat té ve spojení s bì nì dostupnými externími prostorovými termostaty. Pak je nutné otoèit volièem teploty po smìru hodinových ruèièek a na doraz. Prostorový termostat pak musí být umístìn v dostateèné vzdálenosti od pøístroje a minimálnì ve výšce 1,5 m. 1.3 Bezpeènostní pokyny Pøístroj není dovoleno provozovat v místnostech, je jsou v dùsledku nadmìrného hromadìní prachu, plynù nebo rùzných par ohro eny vznícením èi explozí. Montá (elektroinstalaci), první uvedení do provozu a údr bu smí provádìt pouze odborník podle tohoto návodu. Pøístroj nesmí být v ádném pøípadì provozován pøi pokládání, broušení, lakování a ošetøování podlah resp. podlahových krytin. Kryt pøístroje a výstupní vzduchová møí ka mù ou dosáhnout teploty a 85 C. Proto nesmí být na pøístroj ani za nìj pokládány rùzné pøedmìty (napø. sušení prádla). V bezprostøední blízkosti topného tìlesa nesmí být ukládány ádné hoølavé nebo snadno zápalné látky jako prádlo, pokrývky, noviny, nádoby s voskem nebo benzínem, spreje. Nebezpeèí po áru! Minimální odstupy, které tøeba dodr et pøi instalaci pøístroje vzhledem k záclonám, nábytku apod.: od výstupní møí ky 500 mm od boèních stìn pøístroje 100 mm od horní hrany pøístroje 200 mm od spodní hrany pøístroje 400 mm od zadní strany pøístroje 26 mm Teplý vzduch musí neomezenì proudit! 1.4 Péèe a údr ba Dojde-li na pøístroji k lehce hnìdému zabarvení, pak doporuèujeme provést co nejrychleji vyèištìní vlhkým hadrem. Pøístroj èistìte v studeném stavu bì nými èistícími prostøedky. Nepou ívejte pískové a leptací prostøedky. Do vzduchových otvorù nevstøikujte èistící sprej. 1.5 Dùle itá upozornìní Návod peèlivì uschovejte a pøi zmìnì u ivatele pøedejte spolu s pøístrojem. 29

Pro vytápìní je vyu íván vzduch z místnosti, který je nasáván otvory v zadní stranì pøístroje a po ohøátí topným tìlesem je vyfukován výstupní vzduchovou møí kou (2) umístìnou ve spodní èásti

5 Pro odborníka 2. Návod k montá i Instalaci a elektrické pøipojení musí provádìt pouze odborník podle tohoto návodu. VH 211 je dodáván vè. pøívodní šòùry se zástrèkou. Transportní obal odstraòte teprve na místì instalace. Pøi vybalení dejte pozor, aby v obalu nezùstalo pøíslušenství pøístroje. 2.1 Konstrukce pøístroje 1 voliè teploty termostatu 2 výstupní møí ka vzduchu 3 závìsná lišta 4 pøipevòovací šrouby 5 pøívodní šòùra se zástrèkou F1 tepelná pojistka M1 ventilátor N1 termostat N2 externí termostat R1 topné tìleso X1 svorkovnice 2.2 Normy a pøedpisy Pøístroje nejsou vhodné pro prostory, ve kterých v dùsledku nadmìrného hromadìní prachu, plynù nebo rùzných par hrozí vznícení èi exploze. V dílnách nebo jiných místnostech, v kterých vznikají plyny, olejový nebo benzinový zápach, mù e dlouhodobé pùsobení zápachu vést k pøípadnému zneèištìní pøístroje. pøístroj musí být umístìn na svislé stìnì z materiálu teplotnì odolného do 80 C. je nutné dodr ovat minimální odstupy okolních pøedmìtù elektrické pøipojení musí odpovídat platným normám a pøedpisùm pøístroj nesmí být pøipojen na zásuvku umístìnou bezprostøednì pod místem instalace v pøípadì pevného el. pøipojení na rozvodnou krabici musí být zajištìna mo nost odpojení na všech pólech na vzdálenost 3 mm. K tomu je mo no pou ít stykaè, jistiè atd. Dbejte na údaje na typovém štítku! Pøipojené el. napìtí musí odpovídat štítkové hodnotì. Pøi instalaci pøístroje v koupelnách je nutno dodr et platnou normu ÈSN. Pøístroj musí být umístìn tak, aby nebyly ovládací prvky z vany nebo sprchy dosa itelné. Výmìnu el. šòùry musí provádìt odborník pøi pou ití originálních náhr. dílù. 30

1 Konstrukce pøístroje 1 voliè teploty termostatu 2 výstupní møí ka vzduchu 3 závìsná lišta 4 pøipevòovací šrouby 5 pøívodní šòùra se zástrèkou F1 tepelná pojistka M1 ventilátor N1 termostat N2

6 Pro odborníka 2.3 Montá pøístroje Upevnìní Pøi upevnìní pøístroje pou ijte následujícího postupu: pøilo enou závìsnou lištu (3) pøipevnìte vodorovnì výøezem smìrem nahoru na montážní stìnu. K tomu pou ijte pøipevòovací materiál (šrouby a hmo dinky) odpovídající provedení stìny. Pomocí horizontálního a vertikálního otvoru v lištì je mo no provést pøi montá i vyrovnání pøístroje. pøístroj horním kolmým výøezem na zadní stranì zavìste na nástìnnou lištu. pøístroj upevnìte šrouby (4) k nástìnné lištì. 2.4 Elektrické pøipojení Elektrické pøipojení je mo no provést pouze na støídavý el. proud 230 V ~ 50 Hz. Pro pøipojení je mo no nainstalovat zásuvku nebo krabici pro pevné pøipojení s min. boèním odstupem 10 cm. U pevného pøipojení el. napájecí šòùra nesmí být polo ena na pøístroji a musí být zkrácena tak, aby vedla pøímo ke krabici. Odizolované konce vodièù je nutno opatøit izolaèními objímkami. * pøi provozu e externím prostorovým termostatem 2.5 Pøedání Vysvìtlete u ivateli funkci pøístroje. Zejména klaïte dùraz na bezpeènost provozu. Pøedejte u ivateli návod k pou ívání a montá i. 31

pøístroj horním kolmým výøezem na zadní stranì zavìste na nástìnnou lištu. pøístroj upevnìte šrouby (4) k nástìnné lištì. 2.

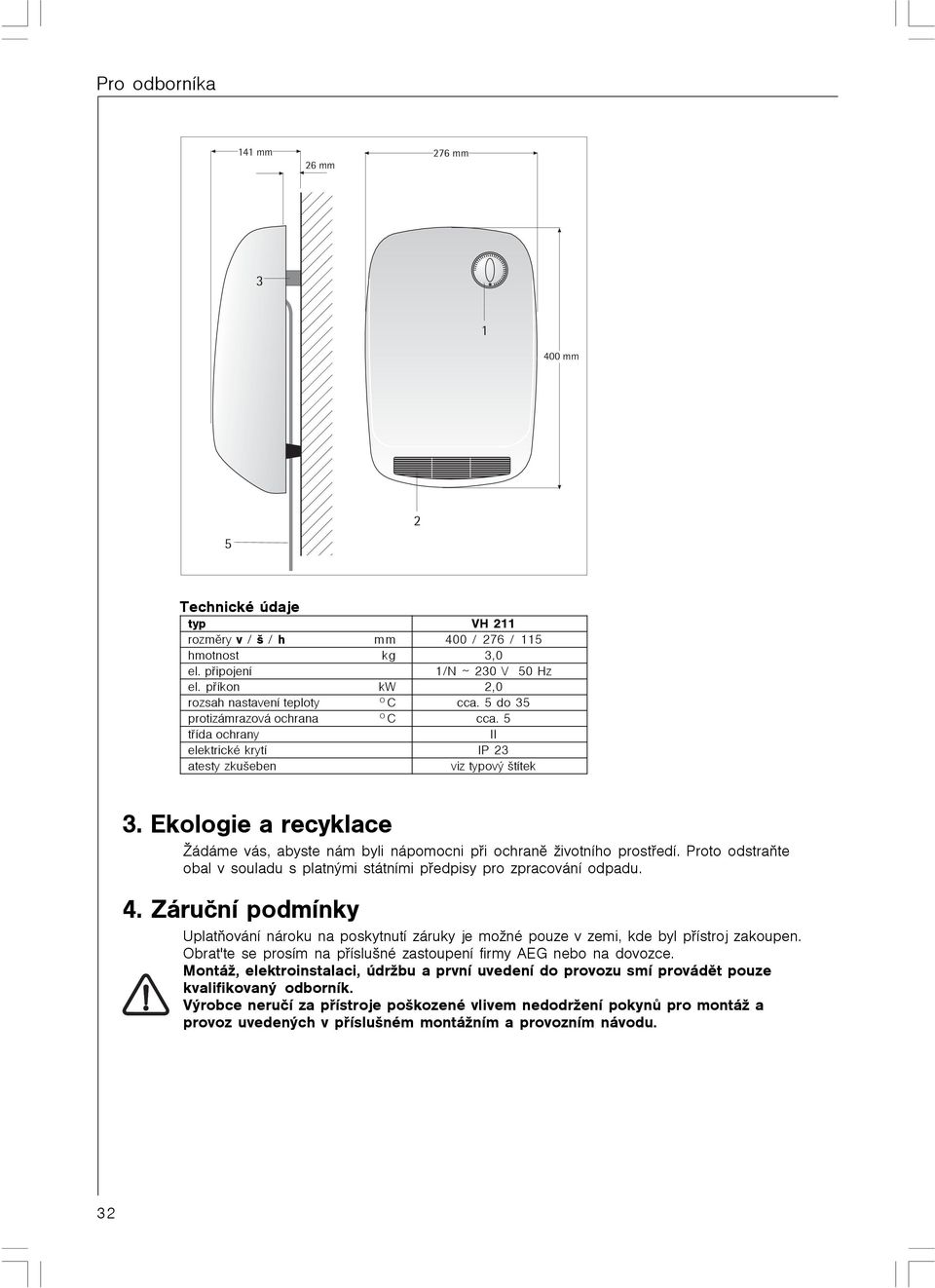

7 Pro odborníka 141 mm 26 mm 276 mm mm 5 2 Technické údaje typ VH 211 rozmìry v / š / h mm 400 / 276 / 115 hmotnost kg 3,0 el. pøipojení 1/N ~ 230 V 50 Hz el. pøíkon kw 2,0 rozsah nastavení teploty O C cca. 5 do 35 protizámrazová ochrana O C cca. 5 tøída ochrany II elektrické krytí IP 23 atesty zkušeben viz typový štítek 3. Ekologie a recyklace ádáme vás, abyste nám byli nápomocni pøi ochranì ivotního prostøedí. Proto odstraòte obal v souladu s platnými státními pøedpisy pro zpracování odpadu. 4. Záruèní podmínky Uplatòování nároku na poskytnutí záruky je mo né pouze v zemi, kde byl pøístroj zakoupen. Obrat'te se prosím na pøíslušné zastoupení firmy AEG nebo na dovozce. Montá, elektroinstalaci, údr bu a první uvedení do provozu smí provádìt pouze kvalifikovaný odborník. Výrobce neruèí za pøístroje poškozené vlivem nedodr ení pokynù pro montá a provoz uvedených v pøíslušném montá ním a provozním návodu. 32

Ekologie a recyklace ádáme vás, abyste nám byli nápomocni pøi ochranì ivotního prostøedí. Proto odstraòte obal v souladu s platnými státními pøedpisy pro zpracování odpadu. 4.

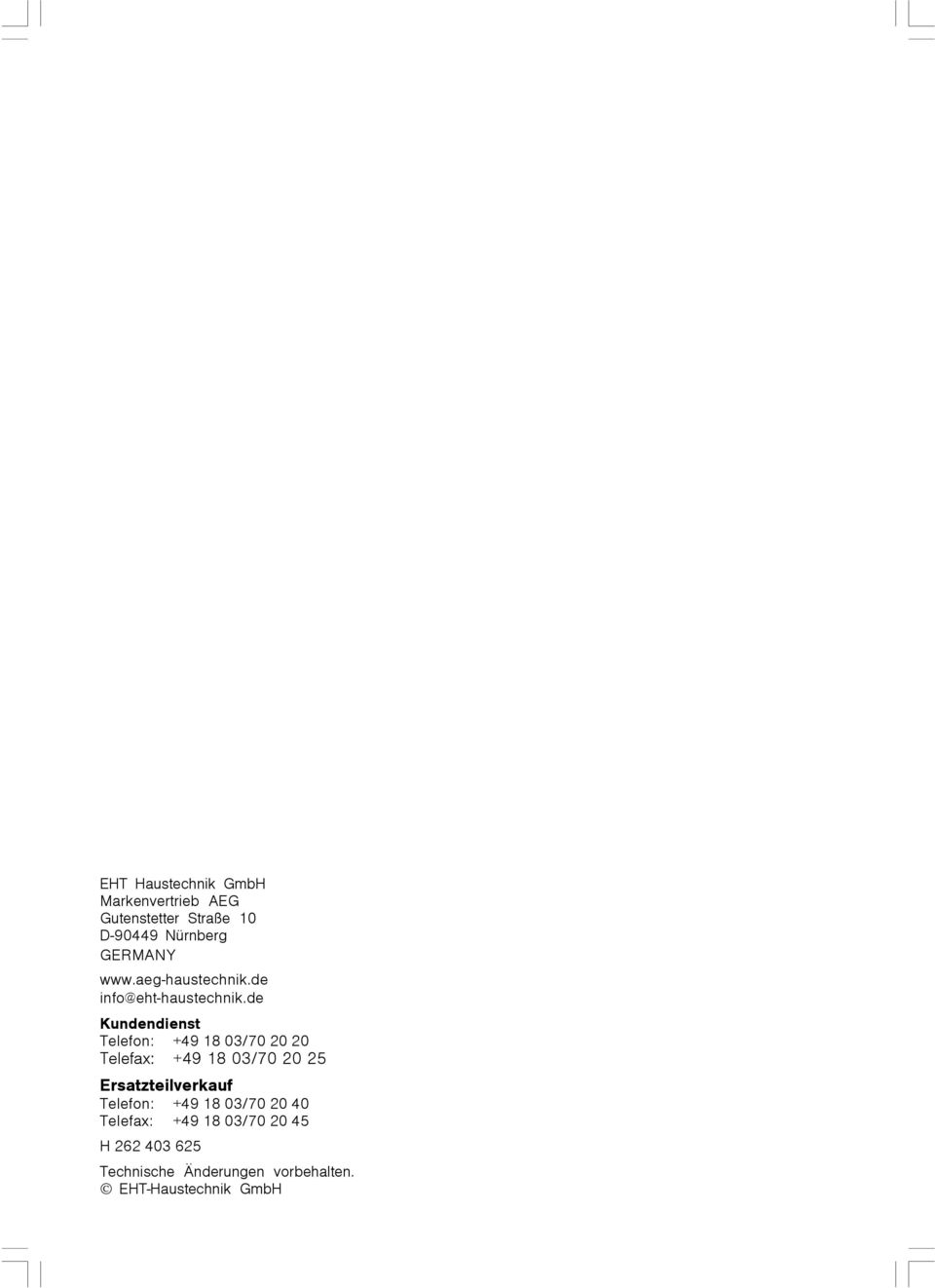

8 EHT Haustechnik GmbH Markenvertrieb AEG Gutenstetter Straße 10 D Nürnberg GERMANY Kundendienst Telefon: / Telefax: / Ersatzteilverkauf Telefon: / Telefax: / H Technische Änderungen vorbehalten. EHT-Haustechnik GmbH

de Kundendienst Telefon: +49 18 03/70 20 20 Telefax: +49 18 03/70 20 25
