1 NORDARCH Ing. Jaromír Matějíček ODBORNÝ POSUDEK Odborné posouzení stavu ploché střechy a koncepční návrh nápravných opatření Bytový dům Zahradní Česká Lípa Zpracováno: květen 2016 Vypracoval: Ing. Jaromír Matějíček, ČKAIT

2 OBSAH 1. VŠEOBECNĚ str PODKLADY str ÚKOL POSUDKU str PRŮZKUM STŘECHY OBJEKTU str PROBLEMATIKA str NÁLEZ str Stručný popis objektu 6.2. Stručný popis střechy Střecha v ploše Oplechování střechy Přístup na střechu Odvětrání splaškové kanalizace Vzduchotechnika Střešní vtoky Bleskosvodná jímací soustava Anténní stožár Strojovny výtahů Přenosové antény 6.3. Zjištěný stav střechy Skladba střešního pláště Hydroizolace v ploše 7. POSUDEK str Tepelnětechnické posouzení skladby stropu nad posledním podlažím Vstupní parametry výpočtu Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Hodnocení stávajícího tepelně technického stavu střechy 7.2. Posouzení zjištěného stavu střechy 8. KONCEPČNÍ NÁVRH OPRAVY STŘECHY str Obecně 8.2. Návrh opravy střechy Návrh nove skladby střešního pláště 8.3. Postup provádění 9. TEPELNĚTECHNICKÉ POSOUZENÍ NAVRŽENÉ SKLADBY STŘECHY str Vstupní parametry výpočtu 9.2. Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (vypočet proveden v programu Tepelná technika 1D) 2

3 10. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ K VARIANTÁM str ZÁVĚREČNÁ DOPORUČENÍ str NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ str. 23 3

4 1. VŠEOBECNĚ 1.1. Předmět odborného posudku: Plochá jednoplášťová střecha bytového domu 1.2. Adresa posuzovaného objektu: Zahradní Česka Lípa 1.3. Úkol odborného posudku: Odborné posouzeni stavu ploché střechy a koncepční návrh opravy 1.4. Objednatel odborného posudku: OSBD Česká Lípa Barvířská Česka Lípa kontaktní osoba: p. Marek Hammerle tel.: hammerle@osbd.cz 1.5. Zpracovatel odborného posudku: NORDARCH-Ing. Jaromír Matějíček Růžová 220, Děčín IČ: , DIČ: CZ Ateliér: Oldřichovská 14, Děčín Tel.: info@nordarch.cz 1.6. Vypracoval: Ing. Jaromír Matějíček 1.8. Zpracováno: září

5 2. PODKLADY 1. Průzkum objektu provedeny dne Fotodokumentace pořízena při průzkumu 3. Sondy do skladby střechy provedeny při průzkumu 4. ČSN Navrhovaní střech Základní ustanoveni 5. ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanoveni 6. ČSN Tepelná ochrana budov 7. ČSN Tepelná ochrana budov Část 2: Požadavky 8. ČSN EN ISO 6946 Stavební prvky a stavební konstrukce 9. ČSN Klempířské práce stavební U předpisů a norem platí poslední zněni včetně novelizaci a změn vydaných k datu zpracováni posudku. 5

6 3. ÚKOL POSUDKU Úkolem odborného posudku je posouzeni stavebně a tepelně technického stavu střešní dvouplášťové neprovětrávané konstrukce panelového bytového domu na adrese Zahradní č.p viz přiložená mapa obr.1 vyhodnocení a popis koncepčního návrhu opravy střešní konstrukce. 4. PRŮZKUM STŘECHY OBJEKTU obr. 1 Průzkum střechy objektu proběhl dne Při prováděném průzkumu nebyl přítomen zástupce bytového domu. Střecha byla zaměřena a byla pořízena fotodokumentace střešního pláště objektu včetně všech prostupujících konstrukcí. Z pořízené fotodokumentace je patrný stavebně technický stav vrchních hydroizolačních vrstev střešního pláště. Během průzkumu, byly provedeny dvě destruktivní sondy na úroveň podkladní betonové mazaniny za účelem zjištění vlhkostního stavu a jedna destruktivní sonda na nosnou stropní konstrukci za účelem ověření konstrukčních vrstev střešního pláště objektu. Dále proběhla vizuální prohlídka střešního pláště z exteriéru objektu. Střešní plášť je dvouúrovňový. Skladba střešního pláště dle sondy 1 (S1): Sonda provedena celou konstrukcí střešního pláště 4,4 mm asfaltová lepenka s břidličným posypem stav dobrý 50 mm tepelná izolace, kamenné vlákno zachycena výrazná vlhkost mm spádová betonová mazanina stav dobrý 250 mm plynosilikátové tvárnice stav dobrý 4,4 mm asfaltová lepenka, separační vrstva asfaltový nátěr 150 mm nosná betonová deska strop (odhad) 6

7 - zjištěna vlhkost pod hydroizolačním souvrstvím ve vrstvě tepelné izolace, množství zjištěné vody ukazuje na pravděpodobné zatečení do souvrství bez možnosti odpaření, ostatní vrstvy střešního pláště bez vlhkosti a zápachu - bez výskytu plísně Skladba střešního pláště dle sondy 2 (S2): Sonda provedena pouze na vrstvu betonové mazaniny 4,4 mm asfaltová lepenka s břidličným posypem stav dobrý 50 mm tepelná izolace, kamenné vlákno zachycena výrazná vlhkost - zjištěna vlhkost pod hydroizolačním souvrstvím - bez výskytu plísně - hnilobný zápach Skladba střešního pláště dle sondy 3 (S3): Sonda provedena celou konstrukcí střešního pláště 4,4 mm asfaltová lepenka s břidličným posypem stav dobrý mm spádová betonová mazanina stav dobrý 250 mm plynosilikátové tvárnice stav dobrý 4,4 mm asfaltová lepenka, separační vrstva asfaltový nátěr 150 mm nosná betonová deska strop (odhad) - bez vlhkosti - bez výskytu plísně 5. PROBLEMATIKA Objednatel požaduje zhodnotit a posoudit stav a způsob provedení střešního pláště bytového domu. Zvážit možnosti jejího dodatečného zateplení a navrhnout způsob opravy střešního pláště v jedné variantě, resp. určit minimální tloušťky izolantu pro hodnoty požadované a doporučené technickou normou ČSN NÁLEZ 6.1. Stručný popis objektu Předmětem tepelně technického posouzení je střešní plášť panelového bytového domu. Objekt má jeden hlavní vstup, 13 až14 nadzemních podlaží bez suterénu. Půdorysně je objekt řešen ve tvaru písmene T. Půdorysné rozměry bytového domu 25,80 m x 12,10 m hlavní snížená část (13 poschodí) a 11,30 m x 11,30 m vyšší část bytového domu (14 podlaží), uvedené rozměry jsou měřeny na střešním plášti. Nosnou konstrukci objektu tvoří soustava příčných a podélných panelových nosných stěn. Stropní konstrukce jsou provedeny jako betonové, tl. stropního panelu 150 mm. Objekt se nachází na sídlišti v severozápadní části města Česká Lípa. Podélná osa objektu je orientovaná vzhledem ke světovým stranám přibližně východ-západ. 7

8 Hlavní vstup do objektu je situován ze severní strany objektu, vstup přímo ze zpevněných ploch kolem objektu. Na vstupy do objektu navazují vnitřní chodby a komunikační prostory schodišť, z nichž jsou následně vstupu do jednotlivých bytových jednotek. V objektu, jsou instalovány dva výtahy, strojovny výtahů umístěny ve zvýšené části objektu, přístup do strojovny řešen z podesty ve 14 podlaží. Vnitřní výtahy jezdí do 13 podlaží. Okolní zástavba je tvořena smíšenou zástavbou (rodinné domy, bytové domy) Celý objekt je v dobrém technickém stavu. Objekt je dodatečně zateplen a v minulosti proběhla výměna fasádních výplní Stručný popis střechy Střecha v ploše Střecha objektu původně koncipována jako plochá jednoplášťová střecha původně provětrávaná, v rámci zateplení obvodového pláště bytového domu byly provětrávací otvory uzavřeny. Na střeše ponechány větrací komínky (v současnosti nefunkční). Střešní plášť funguje s uzavřenou vzduchovou mezerou s průměrnou cc tl. 40 mm /obr.2/, sondami nebylo zjištěn stav vzduchové mezery, proto nebyla v tepelně technickém výpočtu zohledněna. Nižší úroveň střešní konstrukce je ohraničena betonovými atikovými panely kotvenými do stropní desky pomocí betonových žeber. Výška atiky po obvodě střechy cca 900 mm. Hlava atiky bytového domu je oplechována. Na nosném betonovém stropu jsou uloženy plynosilikátové tvárnice, pomocí kterých byl vytvořen provětrávací systém, dále provedena spádová vrstva pomocí betonové mazaniny v tl. od 50 mm 100 mm. Na betonovou spádovou mazaninu byla položena vrstva tepelné izolace v tl. 50 mm z kamenné vlny uzavřená hydroizolační vrstvou asfaltovým pásem s břidličným vsypem. Vyšší úroveň střešního pláště (14-tého podlaží) chybí vrstva tepelné izolace, střecha je zde ohraničena betonovou atikou konstantní výšky cca 250 mm 300 mm. Střecha je spádována proměnlivým spádem od atik ke střešním vtokům, ty jsou osazeny litinovou mřížkou, nebo volně vyústěny a osazeny plastovými košíčky. Spádování střechy je řešeno v minimálních sklonech přibližně 1% až 3% z kraje střechy směrem ke střešním vtokům. Skladba střešního pláště byla ověřena provedenými sondami S1 a S2 a S3 /obr. 3 - obr.5/ umístění provedených sond viz obr. 10. obr. 2 8

9 NORDARCH Ing. Jaromír Matějíček obr.3 obr.4 obr.5 Hydroizolační vrstva v ploše nejeví známky poškození, občasné nerovnosti, bránící plynulému odtoku dešťové vody ze střechy a vytváření plochy s možným sedimentem v toleranci Oplechování střechy Spodní část střešní konstrukce je lemována betonovými atikovými panely, hydroizolace vytaženy na svislou část atiky do výšky cca 150 mm a ukončena pozinkovanou přítlačnou lištou. Vrchní část atiky opatřena atikovým plechem s minimálním spádem atikového plechu směrem do střešní roviny. Dle použitého plechu je pravděpodobné, že klempířské konstrukce nejsou původní a byly vyměněny v rámci dodatečného zateplení střešní konstrukce. Materiál pozink bez povrchové úpravy bez nátěru /obr.6/ obr.6 Vrchní střecha je ohraničena betonovou atikou výšky od 250 mm 300 mm. Hydroizolační vrstva zatažena přes náběhové klíny pod provedené oplechování. Oplechování pozink s povrchovou úpravou zelený barevný nátěr. Barva místy odlouplá /obr.7/ 9

10 Přístup na střechu Spodní úroveň střechy je přístupní ze schodiště bytového domu, z podesty ve 14 podlaží. Přístup na střešní rovinu je zabezpečen dřevěnými dveřmi se zámkem FAB. Výška prahu dveří nad stávající hydroizolační vrstvu je 100 mm. Vrchní část střechy je přístupná po ocelovém žebříku kotveném do svislých konstrukcí vyšší části objektu strojovny. Povrchová úprava žárový pozink. V úrovni vyšší střechy je výlezový žebřík opatřen ochranným zábradlím. obr Odvětrání splaškové kanalizace Vyústěno do zvukotlumících komor, prostupující boční stěnou komory do exteriéru a ukončeno plechovou stříškou, ta na některých komíncích chybí, stav venkovní části odvětrání splaškové kanalizace je uspokojivé, hydroizolace řešena připojením natupo, ukončena rozšpachtlováním /obr.10 a obr.11/. obr.9 10

11 obr.10 obr Vzduchotechnika Řešena vyústěním ve zvukotlumících komorách, zvukotlumící komora vyzděna a zaklopena betonovou deskou, celá komora odizolována, včetně provedení hydroizolace na vodorovné části komory, vytažení hydroizolace na svislé stěny komory provedeno s náběhovými klíny, připojení tlumiče na vodorovnou hydroizolaci provedeno na tupo, rozšpachtlováním /obr.10 a obr. 11/ Střešní vtoky Svislá dešťová kanalizace na spodní střeše ukončena volným vyústěním a opatřena plastovými košíčky 2 ks, na vrchní střeše řešeno vyústění s ochranou ocelovou mřížkou, hydroizolační vrstvy napojeny na střešní vpusť těsně bez poruchy, následné hydroizolační vrstvy dotaženy k vpusti, v pasu vystřižena vpusť a provedeno napojení na svislou část stěny kolem vpusti /obr.7 /, může v budoucnosti být velmi choulostivý detail, bude řešeno použitím nových tvarovek TOPWET střešní vpusť /obr. 12 obr.13/ 11

12 obr Bleskosvodná jímací soustava Řešena pomocí FeZn drátu nataženého podél obvodu střechy a pomocí svorek spojeného s oplechováním atik střechy, všechny kovové části střechy uzemněny, v ploše jímací drát veden přes betonové a plastové podpěry vedení /obr.14 a obr.15/, v rámci uzemnění střechy proveden bleskosvod i na střechách výtahových strojoven. obr.13 obr.14 12

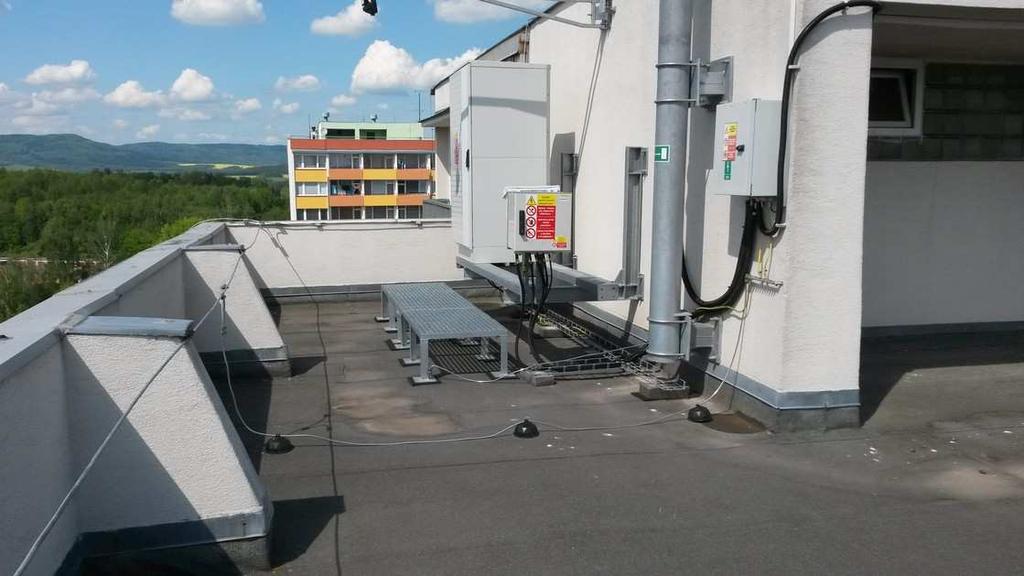

13 obr Anténní stožár Umístěn na vyvýšené střešní konstrukce, jedná se o ocelový pozinkovaný stožár trojnožka stabilizovaný betonovými tvárnicemi, anténní kabel veden volně po ploše střechy v plastové chráničce na spodní střechu a dále do objektu. Anténní stožár je nový a bude zachován /obr.16/ Strojovny výtahů Umístěna ve zvýšené části objektu Přenosové antény Na střeše objektu osazeny dvě přenosové antény. Na východní a západní straně zvýšené části objektu. Kotvení stožárů, na kterých jsou umístěny technologie, je řešeno do obvodové konstrukce zvýšené části objektu. Stožáry nezasahují do střešní roviny. Na střeše umístěny pouze demontovatelné kabelové lávky a volně ložená ocelová lávka. Celková koncepce místění přenosových antén nebrání dodatečné izolaci střešní roviny objektu. obr.16 13

14 PŮDORYS STŘECHY Základní rozměry: plocha střechy I 240,00 m 2 plocha střechy I I 57,00 m 2 obr.17 14

15 6.3. Zjištěný stav střechy Skladba střešního pláště V ploše střechy byly provedeny tři destruktivní sondy S1, S2 a S3, polohy sond jsou patrné ze schématu půdorysu střechy objektu na obr. 17. Cílem sond bylo ověření tloušťky hydroizolačního souvrství střešního pláště bytového domu, zjištění vlhkostního stavu a způsobu provedení jednotlivých vrstev hydroizolačního souvrství a jejich vzájemná stabilizace. Skladba střechy a tloušťky jednotlivých vrstev: Sonda 1 (S1) vrstva (v pořadí od exteriéru) stav konstrukční vrstvy tloušťka (mm) SBS modifikovaný asfaltový pás s posypem, lokální nerovnosti ~ 4,4 mm Tepelná izolace kamenná vlna zavodněná ~ 50 mm Betonová mazanina dobrý 50 mm Škvárobetonové tvárnice 250 mm Asfaltová lepenka ~ 4,4 mm Asfaltový nátěr ~ 1,0 mm Železobetonová stropní konstrukce 150 mm Sonda 2 (S2) obr.18 vrstva (v pořadí od exteriéru) stav konstrukční vrstvy tloušťka (mm) SBS modifikovaný asfaltový pás s posypem, lokální nerovnosti ~ 4,4 mm Tepelná izolace kamenná vlna zavodněná ~ 50 mm Betonová mazanina dobrý 50 mm Škvárobetonové tvárnice 250 mm Asfaltová lepenka ~ 4,4 mm Asfaltový nátěr ~ 1,0 mm Železobetonová stropní konstrukce 150 mm 15

16 Sonda 3 (S3) obr.19 vrstva (v pořadí od exteriéru) stav konstrukční vrstvy tloušťka (mm) SBS modifikovaný asfaltový pás s posypem, lokální nerovnosti ~ 4,4 mm Tepelná izolace kamenná vlna zavodněná ~ 50 mm Betonová mazanina dobrý 50 mm Škvárobetonové tvárnice 250 mm Asfaltová lepenka ~ 4,4 mm Asfaltový nátěr ~ 1,0 mm Železobetonová stropní konstrukce 150 mm obr.19 Střešní souvrství nevykazovalo žádné známky mechanického poškození. V souvrství spodní části střechy byly zjištěna výrazná vlhkost v úrovni dodatečně provedené tepelné izolaci uzavřené hydroizolačním pásem, který znemožnil její odpar. V ostatním vrstvách střešního pláště nebyla vlhkost zjištěna, souvrství byla suchá, bez zápachu. Po ohledání sondy byla provedena vodotěsná záplata pomocí přířezu asfaltového pásu Hydroizolace v ploše Původní hydroizolační souvrství bylo tvořeno asfaltovými lepenkami. Na spodní střeše byla původní hydroizolační vrstva demontována, bylo provedeno dodatečné zateplení střešního pláště tepelnou 16

17 izolací, v rámci užívání této části střechy došlo pravděpodobně k poškození hydroizolační vrstvy a následnému zatečení do souvrství. Vlhkost zůstala uzavřena mezi původní betonovou mazaninou a hydroizolační vrstvou. Hydroizolační vrstva vyspárována směrem ke střešním vpustem, občas s mírnými nerovnostmi a akumulací dešťové vody = usazování sedimentů, vzhledem k výšce střešních plášťů je sedimentace pevných částí nevýrazná. Vrchní střešní plášť je původní, střecha bez dodatečného zateplení, hydroizolační vrstva souvislá bez mechanického poškození. Celková tloušťka hydroizolační vrstvy 4,4 mm = jedna vrstva. Na hydroizolaci se lokálně vyskytuji boule a jiné nerovnosti, při prohlídce střechy nebyla nalezena netěsnost v ploše hydroizolační střechy. Drobné netěsnosti je možné sledovat při přechodech na svislé stěny při vytažení hydroizolace u tlumících jednotek, vlezu na střechu, přechodu hydroizolace na svislé stěny výtahových strojoven. Místy dochází k zadržování dešťové vody v ploše a akumulaci dešťové vody v blízkosti střešního vtoku - usazeniny. Dešťové střešní vtoky nejsou osazeny košíky pro zachycení nečistot, může docházet k jejich ucpání. Hydroizolace u střešních vtoků může vykazovat drobné netěsnosti z důvodu nespolehlivého provedení detailu. Střecha je spádována ke střešním vtokům ve sklonu od 1% do 3 %. Technický stav hydroizolační vrstvy po vizuální stránce lze vyhodnotit jako dobrý. 17

18 7. POSUDEK 7.1. Tepelnětechnické posouzení skladby stropu nad posledním podlažím Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50% Výpočtová venkovní teplota Třída vnitřní vlhkosti -15 C (návrhové hodnoty venkovní relativní vlhkosti 84%, Česka Lípa) 4. třída (vysoka vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkosti hodnotou 5% nastaveno v rámci výpočtu v programu Tepelná technika 1D. Větrací otvory byly dodatečně utěsněny. Nedochází k proudění vzduchu ve větracích kanálcích, je možné střechu uvažovat jako jednoplášťovou nevětranou. Dle provedených sond do střešního pláště nedochází k hromadění vlhkosti na spodním lící hydroizolačních vrstev. Základní parametry materiálů použité ve výpočtech: Materiálová skupina Funkce vrstvy Tloušťka vrstvy d (mm) Součinitel tepelné vodivosti ʎ d (W/(m.K)) SBS modifikovaný asfaltový pás Hydroizolační 4,4 mm 0,210 tepelná izolace EPS 150 tepelně izolační mm 0,035 betonová spádová vrstva Spádová ~ 75 mm 1,230 škvárobetonové tvárnice Nosná 250 mm 0,137 Asfaltový pás Separační 4,4 mm 0,210 Asfaltový nátěr Podkladní 1 mm 0,210 železobetonová stropní konstrukce Nosná 150 mm 1, Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] 0,1 a nebo 3% plošné hmotnosti materiálu Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Aktivní Vnitřní povrchová teplota požadována hodnota teplotního faktoru 0,808 (14,10) vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-](požadovaná nejnižší povrchová teplota [ C]) Mev... Roční množství vypařené vodní páry uvnitř konstrukce Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Skladba dle vizuální prohlídky Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry Mc [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] (nejnižší povrchová teplota θ si [ C]) Riziko růstu plísní při návrhových okrajových podmínkách Původní I zateplená 0,33 (!) 0,015 (+) Aktivní (+) 0, 921 (18,7)(+)! Původní II nezateplená 0,48 (!) 0,014 (+) Aktivní (+) 0, 887 (17,4)(+)! +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučene hodnotě ČSN Hodnocení 18

19 !... Nevyhovuje požadavkům ČSN Hodnocení stávajícího tepelně technického stavu střechy Původně provětrávaná střecha byla stavební úpravou (zateplením bytového domu) převedena na nevětranou střešní konstrukci, střechu lze definovat jako jednoplášťovou, nevětranou. Ve skladbě současné střechy nedochází výpočtově ke kondenzaci vodních par vyhovuje požadavkům ČSN Vypočtená roční bilance zkondenzované vlhkosti je aktivní. Na základě výpočtu nehrozí u současné skladby tvorba plísní na interiérové straně střešní konstrukce v ploše (nemusí platit pro detaily). Z hlediska součinitele prostupu tepla stávající střešní plášť nesplňuje požadavky ČSN a je nutné provést dodatečného zateplení střešního pláště Posouzení zjištěného stavu střechy 1. Součinitel prostupu tepla střechy nevyhovuje požadavkům ČSN požadovaným hodnotám. Pro dosažení požadovaných a doporučených hodnot střecha objektu vyžaduje kompletní zateplení. 2. Ve střešní konstrukci dochází k aktivní kondenzaci vodní páry. Sondami provedenými během průzkumu se toto neprokázalo. Bilance kondenzace vodních par je aktivní. Ve spodní střeše byla zajištěna vlhkost mezi hydroizolační vrstvou a podkladní mazaninou, tato vlhkost je spíše způsobena zatečením, než akumulací kondenzátu. 3. Stav vrchního asfaltového pásu s posypem v ploše v současné době uspokojivý. Lokálně byly v některých detailech a v ploše nalezeny drobné hydroizolační netěsnosti. 4. Sklon střechy v ploše je 1 % - 3 %, což vyhovuje doporučení normy ČSN , která doporučuje minimální sklon povlakové hydroizolace 1 (1,75%). Na hydroizolaci dochází vlivem nerovnosti ke zdržování srážek. Vlivem zvýšené hydrofyzikální expozice se zvyšuje riziko zatečení v případných místech defektu hydroizolačního systému. Drobné nerovnosti budou vyspraveny. 5. Je potřeba vyčistit naplaveniny u střešních vtoků, zkontrolovat jejich průchodnost a provést jeho úpravu spojenou se zateplením střešního pláště. 8. KONCEPČNÍ NÁVRH OPRAVY STŘECHY 8.1. Obecně Hydroizolační plášť objektu je v dobrém technickém stavu. Předkládaný posudek neřeší střešní konstrukci z hlediska stavebně technického, ale pouze z hlediska tepelně technického z důvodu výpočtově nevyhovující zjištěné hodnoty součinitele prostupu tepla střešní skladby požadavkům ČSN Z toho důvodu je navržena varianta se zateplením střechy, pro splnění požadovaných hodnot součinitele prostupu tepla. Střecha bude zbavena větracích komínků a je uvažována jako jednoplášťová střecha. Výpočtově jsou navrženy tloušťky izolantu s ohledem na požadovanou hodnotu a doporučenou hodnotu součinitele prostupu tepla. Tloušťku tepelné izolace stanovenou s ohledem na minimální požadovaný součinitel teplené vodivosti nelze snížit! 8.2. Návrh opravy střechy Na střeše bude provedeno: 1. Zatepleni atik. Tloušťku tepelné izolace je stanovena na základě tepelně-technického výpočtu. 2. Kontrola vzduchotěsného provedeni prostupů VZT, konstrukce komory ve vzduchové vrstvě 19

20 střešní skladby a kanalizačního potrubí z interiéru do skladby střechy. V případě potřeby utěsnit např. PUR montážní pěnou, následně převařit přířezem asfaltového pasu 3. Zatepleni železobetonového podstavce VZT komor a ventilátorových komor. Tloušťka tepelné izolace bude stanovena na základě výpočtu (minimálně stejná jako v ploše střechy). 4. Případné nerovnosti a místa kde se zdržuje voda, budou vyspravena asfaltem smíchaným s expandovaným kamenivem, resp. pomoci rozháněcích klínů. Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy. Očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pasu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Původní hydroizolační vrstva tak bude plnit funkci pojistné hydroizolace. Položeni a kotvení kompletizovaných dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S Stabil s nakašírovaným oxidovaným asfaltovým pasem (přesahy vzájemně svařeny). 5. Plnoplošné navařeni vrchního SBS modifikovaného asfaltového pasu s kombinovanou vložkou a hrubozrnným ochranným posypem. 6. Dřevěnými přířezy bude navýšen výlez na střešní rovinu. Poklop bude dodatečně zateplen Polystyrenem EPS 100 S tl. 80 mm a s oplechováním ze strany interiéru s požitím TiZn plechu. 8. vstupní dveře na střešní rovinu budou nahrazeny novými plastovými dveřmi s min tl rámu 82 mm 9. Spády střešní roviny budou zachovány Návrh nove skladby střešního pláště Skladba Vrstva (od exteriéru) Průměrná tloušťka [mm] NOVÁ vrchní asfaltový SBS modifikovaný pás s kombinovanou výztužnou vložkou sklo-polyester a 4,4 mm VRSTVA ochranným minerálním posypem (např. ELASTEK 40 COMBI), plnoplošně navařený kompletizované spádové tepelněizolační dílce z pěnového stabilizovaného samozhášivého polystyrenu EPS 100 S Stabil o min. pevnosti v tlaku 100 kpa při 10% deformaci, s nakašírovaným asfaltovým oxidovaným pásem s vložkou ze skleněné tkaniny min. tl. 4mm, (např. POLYDEK EPS100S G200S40), mechanicky kotvené do betonové desky * 100 mm splňuje požadovanou hodnotu 200 mm splňuje doporučenou hodnotu (např. EJOT FDD 50xdl), spád desek min. 1 % PŮVODNI betonová spádová vrstva 75 mm VRSTVY škvárobetonové tvárnice 250 mm asfaltový pás 4,4 mm asfaltový nátěr 1 mm betonová stropní deska 150 mm * Počet kotevních prvků bude stanoven na základě výpočtu sání větru s uvážením únosnosti podkladu. ** Tloušťka tepelné izolace vyhoví na doporučené hodnoty požadavků ČSN Postup provádění 1. Demontuje se stávající bleskosvod a stávající klempířské konstrukce 2. Ze střech budou odklizeny montážní ocelové lavičky umístěné před přenosovými anténami 3. Vzhledem k navýšení střešního souvrství a výšce atik spodní části střechy není potřeba zvětšit výšku atiky po obvodě střechy střecha nebude volně přístupná. Vrchní část střešního pláště vzhledem k navýšení střešního souvrství je potřeba zvětšit výšku atiky po obvodě střechy. Z důvodu eliminace tepelného mostu doporučujeme atiku navýšit tepelněizolačním zdivem (např. Plynosilikát), nebo přířezem EPS / XPS a deskou OSB. Další variantou vyřešení ukončení střechy u atiky je použití plechového prvku UNIDEK. 4. Hydroizolace z plochy spodní střechy bude vytažena na atiky bytového domu a bude ukončena přítlačnou lištou 5. Hydroizolace vrchní střechy z plochy střechy bude na konstrukci atiky vytažena přes 20

21 náběhové klíny až na korunu atiky a ukončena navařením na plechovou závětrnou lištu. Přesah lišty bude cca 30 mm směrem před fasádu objektu. Závětrná lišta bude z pozinkovaného plechu. Alternativně lze navýšit atiky. Spád koruny atiky by měl byt min. 3 (5,24%) do střešní roviny. 6. Hydroizolace musí být na všechny prostupující konstrukce vytažena do výšky min. 150 mm. 7. Bude provedena kontrola tlumících komor VZT. Doporučujeme tlumící komory zateplit a provést hydroizolaci dna navařením asfaltového pásu s vytažením na stěny. Doporučujeme zateplit ventilátorové komory. 8. Prořezání nerovností, vysušení a vyrovnání stávající hydroizolace natavením přířezů z asfaltového pasu s nenasákavou vložkou, odstraněni nečistot z povrchu hydroizolace (max. nerovnost 5 mm na 2 m). 9. Položení a připevněni kompletizovaných spádových tepelněizolačnich dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S s nakašírovaným oxidovaným asfaltovým pasem (POLYDEK EPS 100S G200 S40). Desky se kladou na vazbu a mechanicky do betonové střešní vrstvy. Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem a výsledků výtažných zkoušek pořídí si zhotovitel. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem. Spád desek doporučujeme zvolit tak, aby výsledný spad souvrství byl alespoň 2 0, je třeba vyspádovat také střešní odtokový žlab 10. Přesahy pasů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace 11. Montáž nových klempířských konstrukci (prvky z plechu je třeba před navařením vrchního pasu napenetrovat asfaltovým lakem (např. DEKPRIMER). 12. Osazení systémových vtoků (např. GULLYDEK). Vtoky budou systémové s integrovaným límcem z asfaltového pasu. Na těleso vtoku bude napojena parozábrana stávající hydroizolační vrstva, na těleso nástavce pak hlavni hydroizolace střechy. Vtoky budou opatřeny ochrannou mřížkou zabraňující zaneseni vtoku 13. Provedou se nové komínky odvětráni splaškové kanalizace 14. Celoplošné navaření vrchního asfaltového SBS modifikovaného pasu min. tl. 4,4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI) 15. Montáž nových klempířských konstrukcí, materiál TiZn tl. 0,6 mm 16. Montáž hromosvodné ochrany včetně revizní zprávy, patky osadit na podložky 17. Uzavření větracích otvorů (např. vyplněni PUR pěnou) - provedeno 18. Zateplení atikového panelu ze strany exteriéru provedeno, zateplení strojovny výtahů (např. ETICS) 19. Kontrola klempířských konstrukcí nad stříškami vně atik, po vizuální kontrole vykazují výrazné netěsnosti. 9. TEPELNĚTECHNICKÉ POSOUZENÍ NAVRŽENÉ SKLADBY STŘECHY 9.1. Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). výpočtová teplota vnitřního vzduchu 21 0 C relativní vlhkost vnitřního vzduchu 50% výpočtová venkovní teplota C (návrhová hodnota teploty venkovního vzduchu v České Lípě při reaktivní vlhkosti vzduchu 84%) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) 21

22 K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkosti o hodnotou 5% Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota Hodnota Požadovaná Doporučená Součinitel prostupu tepla u N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-](požadovaná nejnižší povrchová teplota [ C]) Tlumené vytápěni s poklesem výsledné teploty 2 až 5 C; těžká konstrukce M ev... Roční množství vypařené vodní páry uvnitř konstrukce 0,10 a nebo 3% plošné hmotnosti materiálu AKTIVNÍ 0,808 (14,10) Vypočtené hodnoty (vypočet proveden v programu Tepelná technika 1D) Varianta skladby Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzova né vodní páry Mc [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor frsi [-] (nejnižší povrchová teplota θsi [ C]) Riziko růstu plísní při návrhových okrajových podmínkách Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu Hodnocení tl. 100 mm 0,22 (+) 0,018 (!) aktivní (+) 0,947 (19,60) nekondenzuje (+) + tl. 200 mm 0,15 (x) 0,017 (!) aktivní (+) 0,964 (20,30) nekondenzuje (+) Vyhovuje požadavkům ČSN x... Vyhovuje doporučene hodnotě ČSN !... Nevyhovuje požadavkům ČSN Vypočtené hodnoty součinitele prostupu tepla navržených variant skladeb střechy vyhovují doporučeným hodnotám ČSN Výpočtově v navržených skladbách nedochází ke kondenzaci vodní páry, roční bilance vlhkosti je výpočtově aktivní. Vnitřní povrchové teploty na spodním povrchu střechy výpočtově vyhovuji požadavku ČSN Pro zajištění bezproblémového tepelně vlhkostního režimu střech je nutné dodržet minimální tloušťku tepelné izolace navržené v tomto posudku. Pro zajištění požadované hodnoty součinitele prostupu teplat u [W/(m 2.K)] je nutné izolovat střešní plášť izolantem min. tl. 100 mm, tloušťku izolantu nelze snížit. Pro zajištění doporučené hodnoty součinitele prostupu teplat u [W/(m 2.K)] je nutné izolovat střešní plášť izolantem min. tl. 200 mm, tloušťku izolantu nelze snížit. 22

23 10. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ K VARIANTÁM Schéma řešení napojení asfaltové hydroizolace na vtok, střecha zateplena dílci s nakašírovaným asfaltovým pasem Schéma řešení asfaltové hydroizolace při alternativě zvýšeni atiky, střecha zateplena dílci s nakašírovaným asfaltovým pasem, atika nadezděna pěnosilikátovou tvárnicí Schéma řešeni asfaltové hydroizolace na prostupující stěnu (vylez, komínová tělesa, návaznost na svislou stěnu sousedního objektu), střecha zateplena dílci s nakašírovaným asfaltovým pasem 23

24 11. ZÁVĚREČNÁ DOPORUČENÍ Opravu střechy objektu doporučujeme realizovat na základě prováděcí projektové dokumentace, kterou tento odborný posudek nenahrazuje. Součástí prováděcí projektové dokumentace by měla být technická zpráva s technologickým předpisem pro realizaci a návod na užívání a údržbu konstrukci po realizaci oprav, plánem kotevních prvků střechy, výkresy detailů střechy objektu, použité detaily jsou pouze informativní 12. NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ Střecha je koncipována jako nepochůzí, přístup na střechu může byt umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy, nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: - minimálně 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy - zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace nebo jiné deformace hydroizolační vrstvy - alespoň 1x ročně provést kontrolu stavu detailů (návaznost prostupujících konstrukcí), tmeleni, zaměřit se na riziko odtrženi tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. - alespoň 4 x ročně kontrolovat průchodnost odvodňovacích prvků 24
