Operační program Vzdělávání pro konkurenceschopnost (OPVK)
|
|
- Naděžda Tomanová
- před 8 lety
- Počet zobrazení:
Transkript
1 1 Operační program Vzdělávání pro konkurenceschopnost (OPVK) Směrnice OPVK_IVK_c14_ Třídění, označování a základní informace o kovových materiálech se zaměřením na oceli podle ČSN a EN pro projekt OPVK-IVK (v ) Zpracoval Prof. Ing. S. Hosnedl, CSc. s využitím citovaných podkladů. Klíčovým podkladem byla především publikace [Kříž 2011]. Její autor Doc. Ing. A. Kříž, Ph.D. umožnil v zájmu komplexnosti předloženého dokumentu použít i ucelené části jeho textů, pokud to bylo nezbytné. Za to mu náleží poděkovaní i touto cestou. Úvod Úrovně působnosti norem [Kříž 2011, s.7]: Připomínky a další náměty sdělte prosím autorovi.
2 2 Systém označování norem při jejich přejímání z úrovně norem vyšší působnosti: Označování technických materiálů: Po přistoupení k systému evropských norem (EURONORMY EN) lze používat následující způsoby označování technických materiálů [Kříž 2011, s.3]: Podle ČSN (původní číselné označení - jen pro materiály vyráběné v ČR) Podle EN (nové označení): A) číselné označení B) označení značkami Přiložené dostupné převodní tabulky pro označení technických materiálů: - Rychlá převodní tabulka pro technické materiály [Fürbacher I. 2006] Příloha č. 1a - Přiřazení značek ocelí ČSN značkám EN dle národních příloh ČSN EN [Ferona 2011] Příloha č. 1b - Přiřazení značek ČSN značkám EN pro zákl. a příd. mater. pro svařování [Výběr 2011] Příloha č. 1c Poznámky: - Základní podklad [Kříž 2011], z nějž byly se svolením autora poznatky pro tento dokument přejímány je velmi rozsáhlý a specificky materiálově zaměřený. Pro příp. kontrolu převzatých a formálně upravovaných údajů, a příp. i pro možnost vyhledání dalších speciálních poznatků, je proto přiložen v Příloze 2. v plném rozsahu. - Vybrané speciální poznatky, zejména z [Kříž 2011], užitečné pro konstruování, které se téma předloženého dokumentu bezprostředně netýkají, jsou zpracovány v Příloze č. 3.

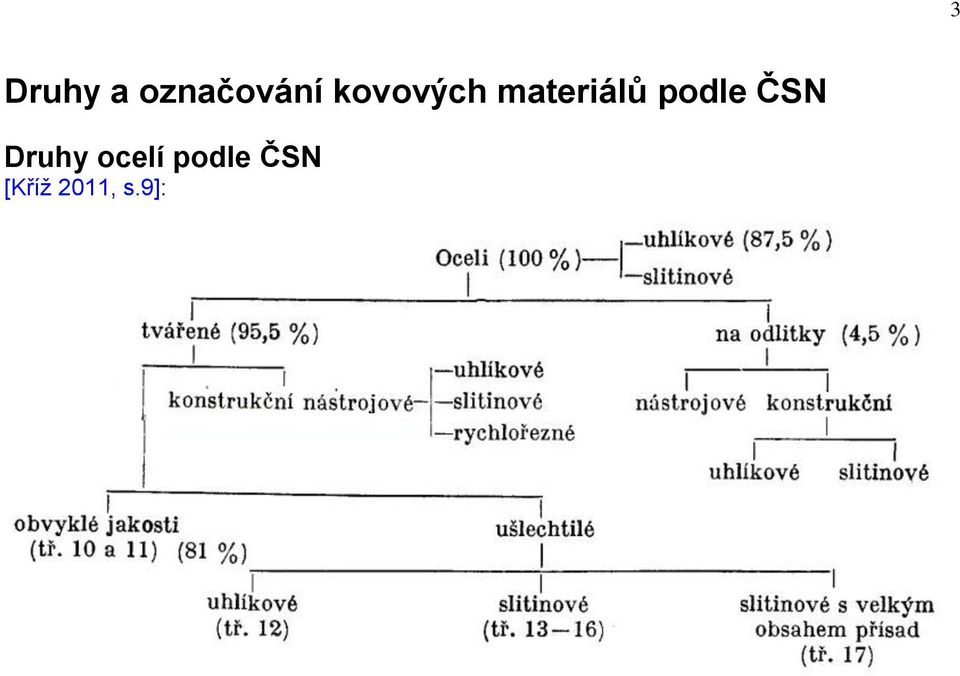

3 3 Druhy a označování kovových materiálů podle ČSN Druhy ocelí podle ČSN [Kříž 2011, s.9]: Uvedená % znamenají procentuální podíly z celkového množství ocelí
4 4 Označování kovových materiálů podle ČSN Tradiční označování - jen pro materiály vyráběné v ČR! 1 Oceli ke tváření tříd 10 až 19 Podle ČSN [Drastík 1999, s.678] U ocelí tř. 10 (s výjimkou ocelí až ) a 11 1/10 pevnosti v tahu RE (σpt) [MPa] U ocelí tř. 17 a 19 skupina legujících prvků a stupeň bohatosti přísad 10 a 11 konstrukční uhlíkové oceli Třída 19 nástrojové oceli Význačné vlastnosti oceli, liší se podle třídy, u tř. 10 a 11 např. vyjadřuje [Schmidt 1956, s.395]: 3 zaručená tavná svařitelnost Způsob tepel. zprac. ( 1. doplňk. číslice - jen u tř. 10 až 16): 10,11 Stupeň přetváření (2. doplňková číslice- jen u tř. 10 až 16): Poznámky: - V [Drastík 1999] jsou uvedeny pouze informace od tříd 11 až 19, s využitím [Schmidt 1956] bylo proto doplněno i pro třídu Použití doplňkových číslic není povinné
5 5 Základní charakteristiky skupin ocelí tříděných podle ČSN [Kříž 2011, s.11] (základní značka)
6 6 2 Litiny Podle ČSN [Drastík 1999, s.679] a [Kříž 2011, s.42-43] bílé, tvrzené a temperované litiny 3 Oceli na odlévání Podle ČSN [Drastík 1999, s.679] a a [Kříž 2011, s.42-43] bílé, tvrzené a temperované litiny
7 7 4 Těžké neželezné kovy Podle ČSN [Drastík 1999, s.680] a [Kříž 2011, s.41-42] Hutní skupina 30 měď a slitiny mědi tvářené 31 měď a slitiny mědi slévárenské (bronzy) 32 tvářené mosazi 33 slévárenské mosazi 34 nikl, zinek a jejich slitiny tvářené 35 nikl, zinek a jejich slitiny slévárenské 36 olovo, cín, antimon a jejich tvářené slitiny 37 olovo, cín, antimon a jejich slévárenské slitiny 38 vzácné kovy a jejich slitiny 39 nízkotavitelné slitiny Chemické složení a výroba U slitin k odlévání vyjadřuje 1. doplňková číslice stav po tepelném zpracování (jako u ocelí) U slitin tvářených vyjadřuje 1. a 2. doplňková číslice stav a jakost, příp. Rp0,2 42 XX XX. XX 5 Těžké neželezné kovy Podle ČSN [Drastík 1999, s.680] a [Kříž 2011, s.41 a 43] Hutní skupina 40 hliník tvářený 41 hliník slévárenský 42 slitiny hliníku tvářené (Al Cu -..) 43 slitiny hliníku slévárenské (Al Cu, Al Si,.) 44 slitiny hliníku tvářené (Al Mg -..) 45 nikl, zinek a jejich slitiny slévárenské 46 berylium a titan, jejich tvářené slitiny Chemické složení a výroba U slitin k odlévání vyjadřuje 1. doplňková číslice stav po tepelném zpracování (jako u ocelí) U slitin tvářených vyjadřuje 1. a 2. doplňková číslice stav a jakost, příp. Rp0,2 42 XX XX. XX

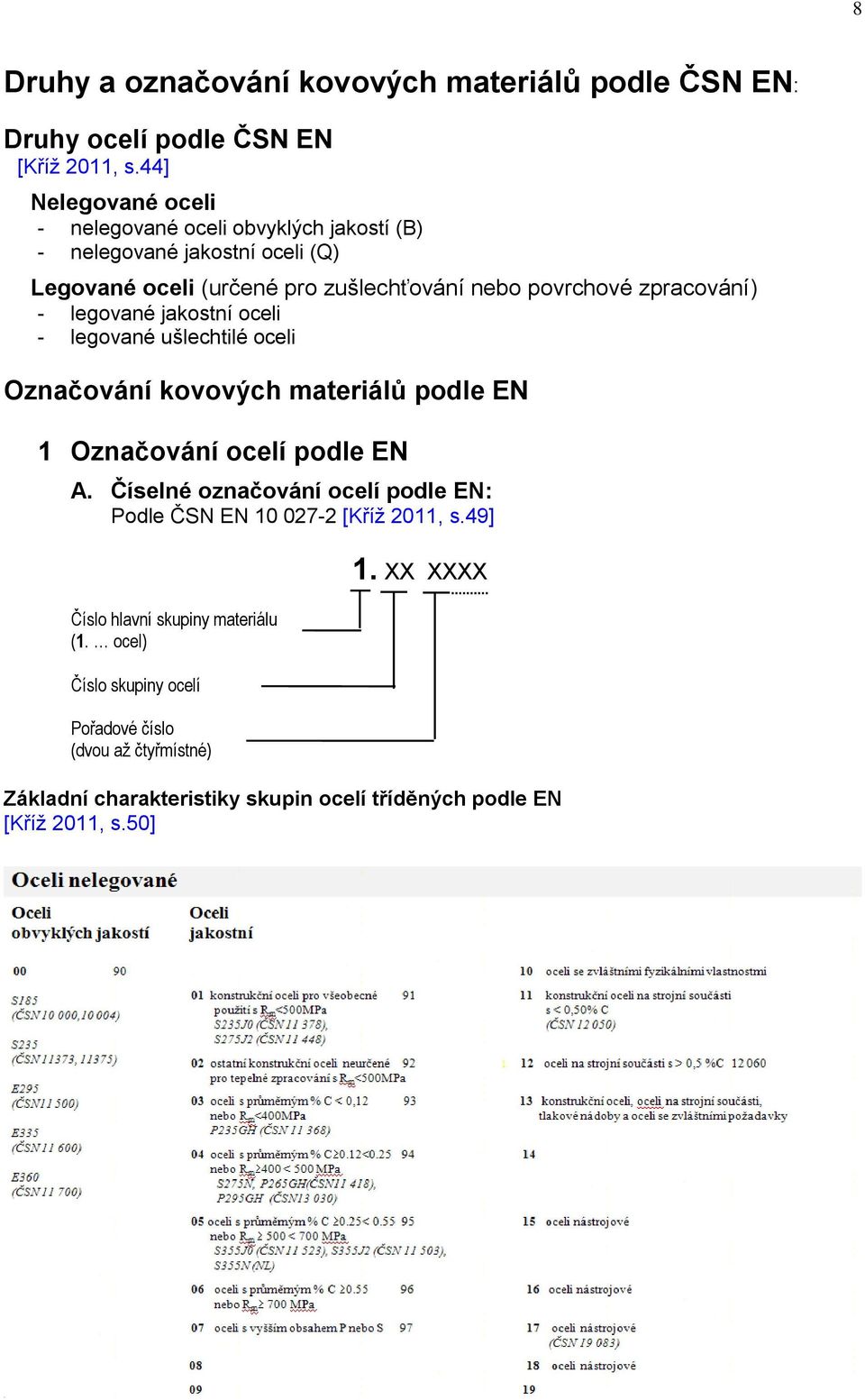

8 8 Druhy a označování kovových materiálů podle ČSN EN: Druhy ocelí podle ČSN EN [Kříž 2011, s.44] Nelegované oceli - nelegované oceli obvyklých jakostí (B) - nelegované jakostní oceli (Q) Legované oceli (určené pro zušlechťování nebo povrchové zpracování) - legované jakostní oceli - legované ušlechtilé oceli Označování kovových materiálů podle EN 1 Označování ocelí podle EN A. Číselné označování ocelí podle EN: Podle ČSN EN [Kříž 2011, s.49] Číslo hlavní skupiny materiálu (1. ocel) Číslo skupiny ocelí Pořadové číslo (dvou až čtyřmístné) 1. XX XXXX Základní charakteristiky skupin ocelí tříděných podle EN [Kříž 2011, s.50]
9 9

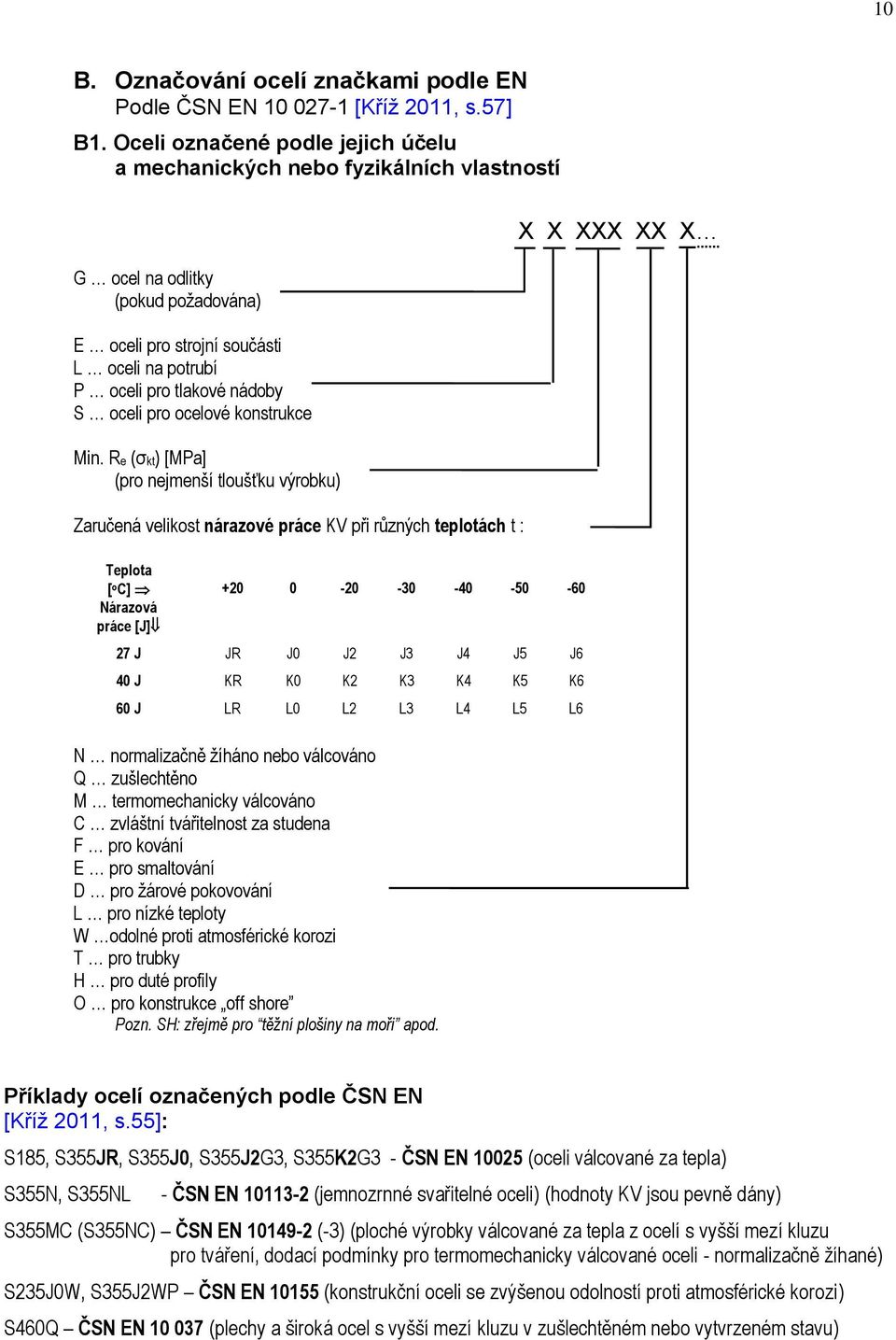

10 10 B. Označování ocelí značkami podle EN Podle ČSN EN [Kříž 2011, s.57] B1. Oceli označené podle jejich účelu a mechanických nebo fyzikálních vlastností G ocel na odlitky (pokud požadována) E oceli pro strojní součásti L oceli na potrubí P oceli pro tlakové nádoby S oceli pro ocelové konstrukce Min. Re (σkt) [MPa] (pro nejmenší tloušťku výrobku) Zaručená velikost nárazové práce KV při různých teplotách t : Teplota [ o C] Nárazová práce [J] J JR J0 J2 J3 J4 J5 J6 40 J KR K0 K2 K3 K4 K5 K6 60 J LR L0 L2 L3 L4 L5 L6 N normalizačně žíháno nebo válcováno Q zušlechtěno M termomechanicky válcováno C zvláštní tvářitelnost za studena F pro kování E pro smaltování D pro žárové pokovování L pro nízké teploty W odolné proti atmosférické korozi T pro trubky H pro duté profily O pro konstrukce off shore Pozn. SH: zřejmě pro těžní plošiny na moři apod. X X XXX XX X Příklady ocelí označených podle ČSN EN [Kříž 2011, s.55]: S185, S355JR, S355J0, S355J2G3, S355K2G3 - ČSN EN (oceli válcované za tepla) S355N, S355NL - ČSN EN (jemnozrnné svařitelné oceli) (hodnoty KV jsou pevně dány) S355MC (S355NC) ČSN EN (-3) (ploché výrobky válcované za tepla z ocelí s vyšší mezí kluzu pro tváření, dodací podmínky pro termomechanicky válcované oceli - normalizačně žíhané) S235J0W, S355J2WP ČSN EN (konstrukční oceli se zvýšenou odolností proti atmosférické korozi) S460Q ČSN EN (plechy a široká ocel s vyšší mezí kluzu v zušlechtěném nebo vytvrzeném stavu)

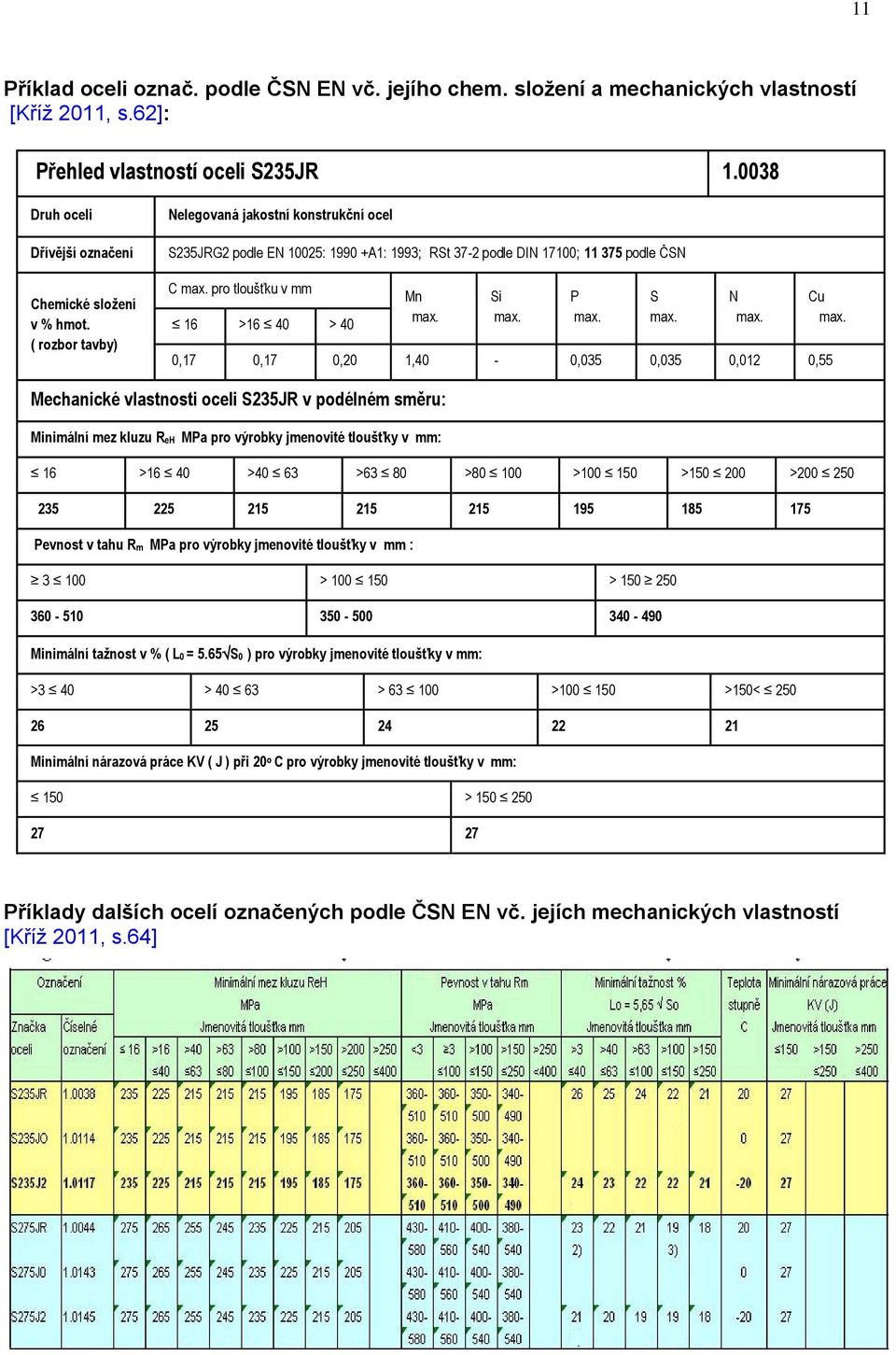

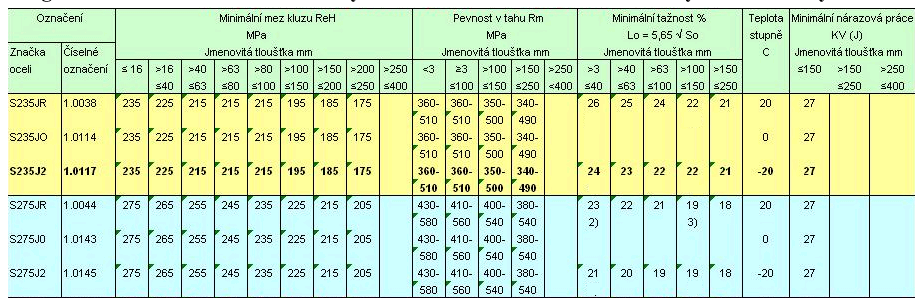

11 11 Příklad oceli označ. podle ČSN EN vč. jejího chem. složení a mechanických vlastností [Kříž 2011, s.62]: Přehled vlastností oceli S235JR Druh oceli Dřívější označení Chemické složení v % hmot. ( rozbor tavby) Nelegovaná jakostní konstrukční ocel S235JRG2 podle EN 10025: A1: 1993; RSt 37-2 podle DIN 17100; podle ČSN C max. pro tloušťku v mm 16 >16 40 > 40 Mn max. Si max. P max. S max. N max. 0,17 0,17 0,20 1,40-0,035 0,035 0,012 0,55 Cu max. Mechanické vlastnosti oceli S235JR v podélném směru: Minimální mez kluzu ReH MPa pro výrobky jmenovité tloušťky v mm: 16 >16 40 >40 63 >63 80 > > > > Pevnost v tahu Rm MPa pro výrobky jmenovité tloušťky v mm : > > Minimální tažnost v % ( L0 = 5.65 S0 ) pro výrobky jmenovité tloušťky v mm: >3 40 > > > >150< Minimální nárazová práce KV ( J ) při 20 o C pro výrobky jmenovité tloušťky v mm: 150 > Příklady dalších ocelí označených podle ČSN EN vč. jejích mechanických vlastností [Kříž 2011, s.64]

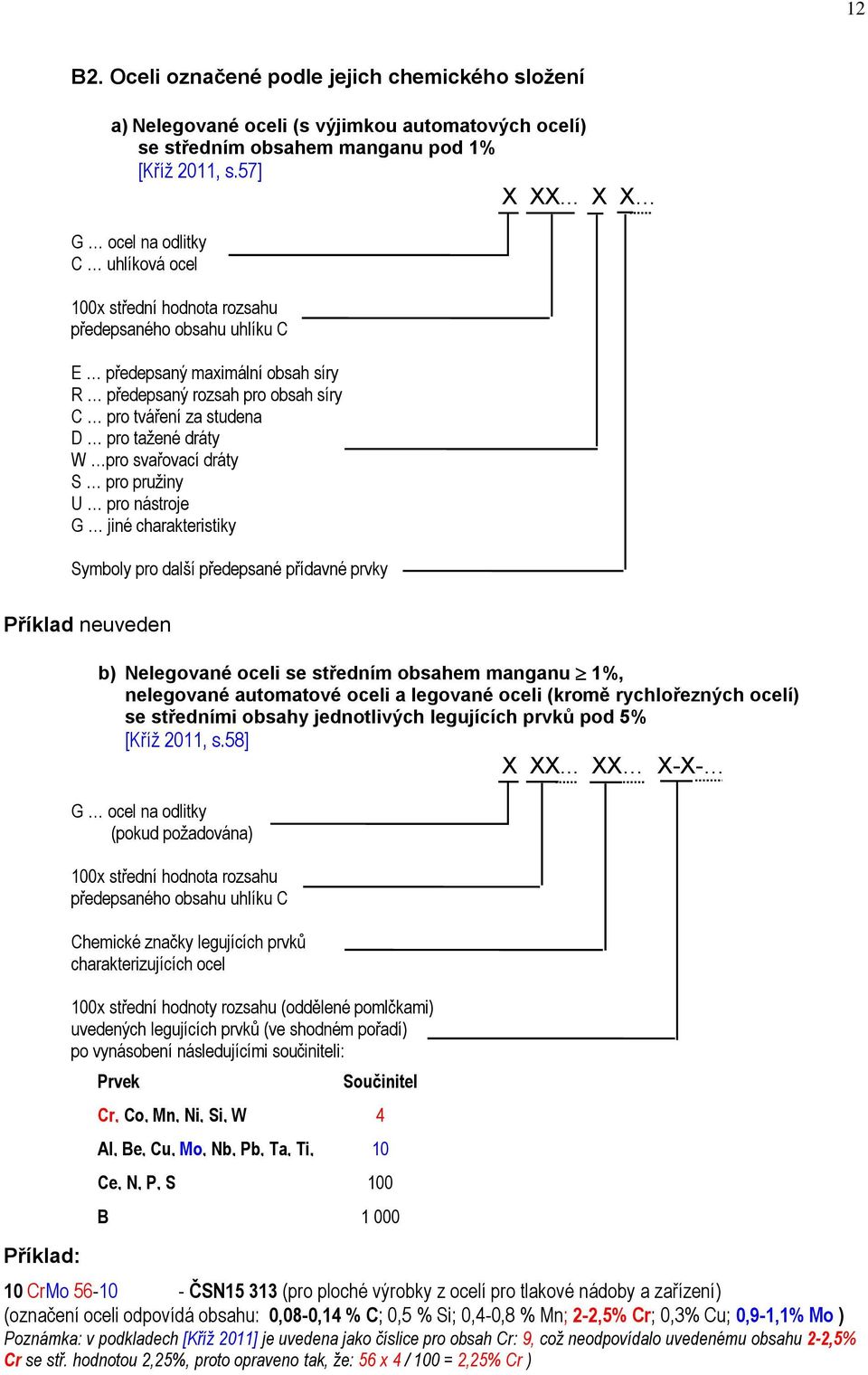

12 12 B2. Oceli označené podle jejich chemického složení a) Nelegované oceli (s výjimkou automatových ocelí) se středním obsahem manganu pod 1% [Kříž 2011, s.57] X XX... X X G ocel na odlitky C uhlíková ocel 100x střední hodnota rozsahu předepsaného obsahu uhlíku C E předepsaný maximální obsah síry R předepsaný rozsah pro obsah síry C pro tváření za studena D pro tažené dráty W pro svařovací dráty S pro pružiny U pro nástroje G jiné charakteristiky Symboly pro další předepsané přídavné prvky Příklad neuveden Příklad: b) Nelegované oceli se středním obsahem manganu 1%, nelegované automatové oceli a legované oceli (kromě rychlořezných ocelí) se středními obsahy jednotlivých legujících prvků pod 5% [Kříž 2011, s.58] X XX... XX X-X- G ocel na odlitky (pokud požadována) 100x střední hodnota rozsahu předepsaného obsahu uhlíku C Chemické značky legujících prvků charakterizujících ocel 100x střední hodnoty rozsahu (oddělené pomlčkami) uvedených legujících prvků (ve shodném pořadí) po vynásobení následujícími součiniteli: Prvek Součinitel Cr, Co, Mn, Ni, Si, W 4 Al, Be, Cu, Mo, Nb, Pb, Ta, Ti, 10 V, Zr Ce, N, P, S 100 B CrMo ČSN (pro ploché výrobky z ocelí pro tlakové nádoby a zařízení) (označení oceli odpovídá obsahu: 0,08-0,14 % C; 0,5 % Si; 0,4-0,8 % Mn; 2-2,5% Cr; 0,3% Cu; 0,9-1,1% Mo ) Poznámka: v podkladech [Kříž 2011] je uvedena jako číslice pro obsah Cr: 9, což neodpovídalo uvedenému obsahu 2-2,5% Cr se stř. hodnotou 2,25%, proto opraveno tak, že: 56 x 4 / 100 = 2,25% Cr )
13 13 Příklady: c) Legované oceli (kromě rychlořezných ocelí) s obsahem minimálně jednoho legujícího prvku 5% [Kříž 2011, s.59] X XX... XX X-X- G ocel na odlitky X ocel se střední hodnotou obsahu min. jednoho legujícího prvku 5% 100x střední hodnota rozsahu předepsaného obsahu uhlíku C Chemické značky legujících prvků charakterizujících ocel Střední hodnoty rozsahu (oddělené pomlčkami) uvedených legujících prvků (ve shodném pořadí) zaokrouhlených na nejbližší vyšší číslo: X2 CrNiMo ČSN X5 CrNi Ekvivalentní označení EN ČSN EN (EU) (ČR) X5 CrNi X5 CrNi (1.4301) (1.4301) Obsah prvků - ČSN (korozivzdorná austenitická ocel): ČSN (ČR) DIN (Německo) X5 CrNi (1.4301) ANSI (USA) JIS (Japan) 304 SUS 304 C Si Mn P S N Cr Ni 0,07 % 1,00 % 2,00 % max. 0,045% max. 0,030% 0,11 % 17,00 19,50 % 8,00 10,50 % d) Rychlořezné oceli [Kříž 2011, s.60] X X-X- Příklad: HS rychlořezné oceli Obsah legujících prvků (oddělený pomlčkami) v pořadí: - wolfram (W) - molybden (Mo) - vanad (V) - kobalt (Co) HS ČSN , ČSN EN , oborové označení podle Poldi Radeco: M 10 (rychlořezná kobalt-molybden-wolfram-vanadová ocel) Ekvivalentní označení EN ČSN EN (EU) (ČR) HS HS (1.3207) (1.3207) ČSN (ČR) DIN (Německo) ANSI (USA) JIS (Japan) Obsah prvků C Si Mn Cr W Mo V Co 1,20-1,35 % 0,45 % 0,45 % 3,80-4,50 % 9,00 10,00% 3,20-3,90 % 3,00-3,50 % 9,50-10,50 % Přehled nástrojových ocelí viz v Příloze č. 2.
14 14 2 Označování litin podle EN Podle ČSN EN 1560 [Kříž 2011, s.65] Grafit: L lupínkový S kuličkový M temperovaný V vermikulární N ledeburitická litina Y zvláštní struktura Matrice: A austenit F ferit P perlit M martenzit L ledeburit Q kaleno T kaleno a popuštěno W bílý lom (temperovaná litina) B černý lom (temperovaná litina) Na dalších pozicích: buď: mechanické charakteristiky: a zkušební vzorek: S odděleně litý U přilitý C z odlitku Příklad: EN GJSF U, EN GJL-HB155 nebo: chemické složení Příklad: EN GJL- X300NiMn 13-7 EN GJ X X -XX XX 3 Označování hliníku a jeho slitin podle EN Podle ČSN EN 1560 [Kříž 2011, s.67] W tvářený výrobek (ČSN EN 573) B ingoty (housky) (ČSN EN 1780) M předslitiny (slitiny určené pouze k přidání do taveniny pro upravení složení nebo řízení obsahu doprovodných prvků Další pozice viz [Kříž 2011, s.67] EN A X..
15 Druhy a označování kovových materiálů podle DIN - ISO: [Kříž 2011, s.33] 15

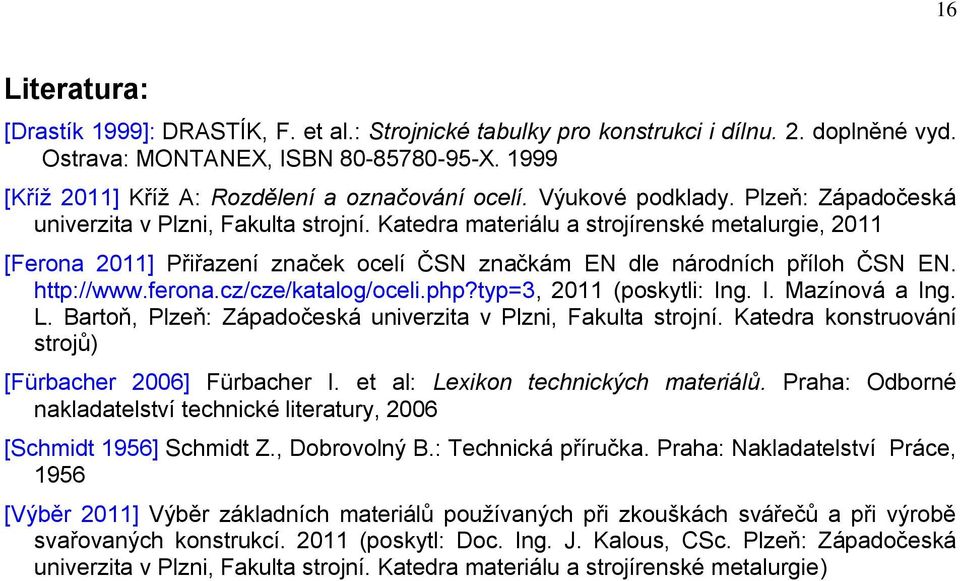

16 16 Literatura: [Drastík 1999]: DRASTÍK, F. et al.: Strojnické tabulky pro konstrukci i dílnu. 2. doplněné vyd. Ostrava: MONTANEX, ISBN X [Kříž 2011] Kříž A: Rozdělení a označování ocelí. Výukové podklady. Plzeň: Západočeská univerzita v Plzni, Fakulta strojní. Katedra materiálu a strojírenské metalurgie, 2011 [Ferona 2011] Přiřazení značek ocelí ČSN značkám EN dle národních příloh ČSN EN (poskytli: Ing. I. Mazínová a Ing. L. Bartoň, Plzeň: Západočeská univerzita v Plzni, Fakulta strojní. Katedra konstruování strojů) [Fürbacher 2006] Fürbacher I. et al: Lexikon technických materiálů. Praha: Odborné nakladatelství technické literatury, 2006 [Schmidt 1956] Schmidt Z., Dobrovolný B.: Technická příručka. Praha: Nakladatelství Práce, 1956 [Výběr 2011] Výběr základních materiálů používaných při zkouškách svářečů a při výrobě svařovaných konstrukcí (poskytl: Doc. Ing. J. Kalous, CSc. Plzeň: Západočeská univerzita v Plzni, Fakulta strojní. Katedra materiálu a strojírenské metalurgie)
Označování materiálů podle evropských norem
Označování materiálů podle evropských norem 1 2 3 Cílem této přednášky je srovnat jednotlivá značení ocelí 4 Definice a rozdělení ocelí ČSN EN 10020 (42 0002) Oceli ke tváření jsou ocelové materiály, jejichž
VíceNové evropské normy o c e l i v konstrukční dokumentaci
Nové evropské normy o c e l i v konstrukční dokumentaci Rozdělení ocelí ke tváření podle Rozdělení ocelí podle ČSN 42 0002 : 78 ČSN EN 10020 : 01 (42 0002) (rozdělení národní) (rozdělení podle evropské
VíceJak se označují materiály?
Jak se označují materiály? V současné době se označují materiály podle klasický systém ČSN (materiály vyráběné v ČR) systém ISO systém značení EN Označení materiálovým číslem Označení podle použití příp.
VíceNAUKA O MATERIÁLU OZNAČOVÁNÍ OCELI DLE ČSN EN. Ing. Iveta Mičíková
NAUKA O MATERIÁLU OZNAČOVÁNÍ OCELI DLE ČSN EN Ing. Iveta Mičíková Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním
VícePŘIŘAZENÍ ZNAČEK OCELÍ ČSN ZNAČKÁM EN DLE NÁRODNÍCH PŘÍLOH ČSN EN TŘÍDA
železná jistota PŘIŘAZENÍ ZNAČEK OCELÍ ČSN ZNAČKÁM EN DLE NÁRODNÍCH PŘÍLOH ČSN EN TŘÍDA 10 A 11 Tato tabulka slouží jako pomůcka při volbě materiálu. Detailní chemické složení materiálů však nemusí být
VíceDalší poznatky o kovových materiálech pro konstruování
Příloha č. 3 Další poznatky o kovových materiálech pro konstruování Definice oceli podle ČSN EN 10020 (42 0002): [Kříž 2011, s.44] Oceli (ke tváření) jsou kovové materiály, jejichž hmotnostní podíl železa
VíceVýrobky válcované za tepla z konstrukčních ocelí Část 2: Technické dodací podmínky pro nelegované konstrukční oceli
VÁ LC E P R O VÁ LC OV N Y S T R OJ Í R E N S K É V Ý R O BKY H U T N Í M AT E R I Á L U Š L E C H T I L É O CE LI ČSN EN 100252 Výrobky válcované za tepla z konstrukčních ocelí Část 2: Technické dodací
Více42 28XX nízko středně legované oceli na odlitky odlévané jiným způsobem než do pískových forem 42 29XX vysoko legované oceli na odlitky
Oceli na odlitky Oceli třídy 26: do 0,6 % C součásti elektrických strojů, ložiska vozidel, armatury a součásti parních kotlů a turbín, na součásti spalovacích motorů Oceli tříd 27 a 28: legovány Mn a Si,
VíceVýroba surového železa, výroba ocelí, výroba litin
Výroba surového železa, výroba ocelí, výroba litin Výroba surového železa surové železo se vyrábí ve vysokých pecích (výška cca 80m, průměr cca 15m) z kyslíkatých rud shora se pec neustále plní železnou
VíceZvyšování kvality výuky technických oborů
Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.9 Materiály v automobilovém průmyslu Kapitola
VíceProjekt EU - Implementace nových technických vzdělávacích programů do praxe, r.č. CZ.1.07/1.1.10/03.0073.
Projekt EU - Implementace nových technických vzdělávacích programů do praxe, r.č. CZ.1.07/1.1.10/03.0073. BADAL Miloš. Popis účasti. V tomto grantovém projektu jsem tvořil příručku pro základní pochopení
VíceOcel je slitina Fe + C + doprovodných prvků (Si, Mn, S, P) + legujících prvků (Ni, Cr, Mo, W, Zi ), kde % obsah uhlíku ve slitině je max. 2.14 %.
OCEL Ocel je slitina Fe + C + doprovodných prvků (Si, Mn, S, P) + legujících prvků (Ni, Cr, Mo, W, Zi ), kde % obsah uhlíku ve slitině je max. 2.14 %. VÝROBA OCELI Ocel se vyrábí zkujňováním bílého surového
VíceNormy technických dodacích podmínek - přehled
Tyčová ocel a drát válcované za tepla ČSN EN 10025-1 vyd. 2005-09 ČSN EN 10083-1 vyd. 2007-01 ČSN EN 10088-1 vyd. 2005-11 ČSN EN ISO 4957 vyd. 2003-01 Výrobky válcované za tepla z konstruk- Oceli k zušlechťování
VíceDruhy ocelí, legující prvky
1 Oceli druhy, použití Ocel je technické kujné železo s obsahem maximálně 2% uhlíku, další příměsi jsou křemík, mangan, síra, fosfor. Poslední dva jmenované prvky jsou nežádoucí, zhoršují kvalitu oceli.
VíceMetalurgie vysokopevn ch ocelí
Metalurgie vysokopevn ch ocelí Vysokopevné svařitelné oceli jsou podle konvence označovány oceli s hodnotou meze kluzu vyšší než 460 MPa. Vysokopevné svařitelné oceli uváděné v normách pod označením M
VíceV případě jakýchkoliv dotazů nebo poptávek v oblasti hutního materiálu prosím kontaktujte našeho specializovaného prodejce.
Vážení zákazníci, Společnost EXTE SPOJ, spol. s r.o. rozšiřuje od 1. 1. 2011 svoji nabídku o hutní materiály především pro oblast strojírenství. Zejména se jedná o válcované a kované tyče, lesklé materiály
VíceUplatnění technických norem v malých a středních strojírenských firmách Příručka č. 2
Uplatnění technických norem v malých a středních strojírenských firmách Příručka č. 2 Evropské oceli v technické praxi Josef Oboňa Zpracovala Česká společnost pro technickou normalizaci (CSTN). Vydal Úřad
VíceKonstrukční, nástrojové
Rozdělení ocelí podle použití Konstrukční, nástrojové Rozdělení ocelí podle použití Podle použití oceli: konstrukční (uhlíkové, legované), nástrojové (uhlíkové, legované). Konstrukční oceli uplatnění pro
VícePodle ČSN EN Svařované duté profily tvářené za studena z konstrukčních nelegovaných a jemnozrnných ocelí technické dodací předpisy
Svařované duté profily tvářené za studena z konstrukčních nelegovaných a jemnozrnných ocelí technické dodací předpisy Předmět normy Vstupní materiál pro výrobu dutých profilů Stav dodávky dutých profilů
VíceOceli k zušlechťování Část 2: Technické a dodací podmínky pro nelegované oceli
VÁ LC E P R O VÁ LC OV N Y S T R OJ Í R E N S K É V Ý R O BKY H U T N Í M T E R I Á L U Š L E C H T I L É O C E LI ČSN EN 100832 Oceli k zušlechťování Část 2: Technické a dodací podmínky pro nelegované
Více05 Technické materiály - litina, neželezné kovy
Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009 05 Technické materiály - litina, neželezné kovy Vyrábí se ze surového železa a odpadových surovin převážně
VíceTechnické materiály. Surové železo. Části vysoké pece. Suroviny pro vysokou pec
Technické materiály - Technické materiály se dělí na kovové a nekovové - Kovové jsou ţelezné kovy ( oceli a litiny ) a neţelezné kovy ( lehlé: slitiny hliníku, těţké slitiny mědi ) Surové železo - Je měkké,
Více1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger
1. přednáška OCELOVÉ KONSTRUKCE VŠB Technická univerzita Ostrava Fakulta stavební Ludvíka Podéš éště 1875, 708 33 Ostrava - Poruba Miloš Rieger Základní návrhové předpisy: - ČSN 73 1401/98 Navrhování ocelových
Více2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí.
2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. Struktura oceli Železo (Fe), uhlík (C), "nečistoty". nevyhnutelné
VíceSLITINY ŽELEZA. Přehled a výroba materiálu
Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10;s platností do r. 2016 v návaznosti na platnost norem. Zákaz šířění a modifikace těchto materálů. Děkuji Ing. D.
VíceMECHANICKÉ A NĚKTERÉ DALŠÍ CHARAKTERISTIKY PLECHŮ Z OCELI ATMOFIX B (15127, S355W) VE STAVU NORMALIZAČNĚ VÁLCOVANÉM
MECHANICKÉ A NĚKTERÉ DALŠÍ CHARAKTERISTIKY PLECHŮ Z OCELI ATMOFIX B (15127, S355W) VE STAVU NORMALIZAČNĚ VÁLCOVANÉM Miroslav Liška, Ondřej Žáček MMV s.r.o. Patinující ocele a jejich vývoj Oceli se zvýšenou
VícePROGRAM KONSTRUKČNÍCH A UŠLECHTILÝCH OCELÍ
PROGRAM KONSTRUKČNÍCH A UŠLECHTILÝCH OCELÍ PLECHY, SVITKY NEPOKOVENÉ Rozměry Tloušťka (mm) EN 10 131, EN 10 140, EN 10 051, EN 10 048 Plechy a přístřihy 0,40-8,00 300-2000 300-8000 0,08-12,00 3-1500 300-8000
VíceIdentifikace zkušebního postupu/metody PP 621 1.01 (ČSN ISO 9556, ČSN ISO 4935) PP 621 1.02 (ČSN EN 10276-2, ČSN 42 0525)
List 1 z 9 Pracoviště zkušební laboratoře: Odd. 621 Laboratoř chemická, fázová a korozní Protokoly o zkouškách podepisuje: Ing. Karel Malaník, CSc. ředitel Laboratoří a zkušeben Ing. Vít Michenka zástupce
VíceRozdělení a označení ocelí
Rozdělení a označení ocelí Doc. Dr. Ing. Antonín Kříž ZČU FST, KMM, Plzeň 2011 Ocel 12 050 C45 1/31 Co je lehčí porozumět hieroglyfům, japonskému písmu, nebo značení ocelí? Mechanické vlastnosti materiálů
VíceOCELI A LITINY. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu
OCELI A LITINY Ing. V. Kraus, CSc. 1 OCELI Označování dle ČSN 1 Ocel (tvářená) Jakostní Tř. 10 a 11 - Rm. 10 skupina oceli Tř. 12 a_ 16 (třída) 3 obsah všech leg. prvků /%/ Význačné vlastnosti. Druh tepelného
Více1. Všeobecné zásady při tvorbě technické dokumentace
1. Všeobecné zásady při tvorbě technické dokumentace 1.1 Označování šroubů a matic na výkresech, utahovací momenty Označování šroubů dle ČSN Šroub se šestihrannou hlavou M10x60 ČSN 02 1101. 2 5 Úprava
VíceVítězslav Bártl. duben 2012
VY_32_INOVACE_VB03_Rozdělení oceli podle chemického složení a podle oblasti použití Jméno autora výukového materiálu Datum (období), ve kterém byl VM vytvořen Ročník, pro který je VM určen Vzdělávací oblast,
Vícev, v LUDEK PTACEK A KOLEKTIV II. C-~ Akademické nakladatelství CERM, s.r.o.
. v, v LUDEK PTACEK A KOLEKTIV I, II... C-~ Akademické nakladatelství CERM, s.r.o. -- i, 14 UVOD 1 14.1 Historická poznámka l 14.2 Současný stav použití technických materiálu 4 14.3 Technické materiály
VíceVáš ocelový partner. Sortiment + / / 01
Váš ocelový partner Sortiment + Sortiment + / / 01 Profil společnosti Firma UnionOcel s.r.o. byla založena v říjnu roku 2001 jako velkoobchod s hutním materiálem s tímto zaměřením: Plechy Výpalky Komponenty
VíceSystém značení evropských norem pro svařování přídavnými materiály
Systém značení evropských norem pro svařování přídavnými materiály 111 - pro svařování ruční, obalenou elektrodou (ROS) EN ČSN Pro svařování... Vydáno Str. ČSN EN ISO 2560 05 5005 nelegovaných a jemnozrnných
VíceNauka o materiálu. Přednáška č.11 Neželezné kovy a jejich slitiny
Nauka o materiálu Rozdělení neželezných kovů a slitin Jako kritérium pro rozdělení do skupin se volí teplota tání s př přihlédnutím na další vlastnosti (hustota, chemická stálost..) Neželezné kovy s nízkou
VíceRozdělení ocelí podle použití. Konstrukční, nástrojové
Rozdělení ocelí podle použití Konstrukční, nástrojové Rozdělení ocelí podle použití Podle použití oceli: Konstrukční (uhlíkové, legované), nástrojové (uhlíkové, legované). Konstrukční oceli uplatnění pro
VíceSvařování Směrnice pro zařazení kovových materiálů do skupin
Svařování Směrnice pro zařazení kovových materiálů do skupin Úvod tato norma vyšla v lednu 2005 a je českou verzí technické zprávy CR ISO 15608. Touto zprávou se nahrazuje ČSN CR 12187: srpen 1999.! Tato
VíceSVÚM a.s. Praha VÚK Panenské Břežany, s.r.o. Hutnictví železa a.s.
Verlag Dashöfer https://www.dashofer.cz/lexikon-kovu-se-zahranicnimi-ekvivalenty-productlkv/ Software Lexikon kovů se zahraničními ekvivalenty Lexikon kovů Postrádáte databázi kovů? Využijte tento software,
VíceNAUKA O MATERIÁLU OCEL A JEJÍ ROZDĚLENÍ. Ing. Iveta Mičíková
NAUKA O MATERIÁLU OCEL A JEJÍ ROZDĚLENÍ Ing. Iveta Mičíková Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám
VíceČíselné označování hliníku a jeho slitin dle ČSN EN 573 1:2005 ( )
Číselné označování hliníku a jeho slitin dle ČSN EN 573 1:2005 (42 140 Označení musí být ve tvaru, jak uvedeno na Obr. č. 1, je složeno z číslic a písmen: Tabulka č. 1: Význam číslic v označení tvářeného
VíceDRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM
DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM Základní informace o použití drátů pro svařování pod tavidlem... H1 Přehled použitých norem... H1 Seznam svařovacích drátů... H2 Dráty pro svařování pod tavidlem... nelegovaných,
VíceVýroba surového železa, oceli, litiny
Výroba surového železa, oceli, litiny Výroba surového železa Surové želeo se vyrábí ve vysoké peci. Obr. vysoké pece etapy výroby surového železa K výrobě surového železa potřebujeme tyto suroviny : 1.
Více2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí.
2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. Struktura oceli Železo (Fe), uhlík (C), "nečistoty". nevyhnutelné
VíceRozdělení a označení ocelí. Co je lehčí porozumět hieroglyfům, japonskému písmu, nebo značení ocelí? Ocel ČSN 12 050 1/31
Rozdělení a označení ocelí Co je lehčí porozumět hieroglyfům, japonskému písmu, nebo značení ocelí? Ocel ČSN 12 050 1/31 2/31 3/31 4/31 Význam zbývajících tří číslic v základní značce ocelí je u různých
VíceVýrobní způsob Výrobní postup Dodávaný stav Způsob Symbol Výchozí materiál Skružování Svařování pod. (Za tepla) válcovaný Skružování za
Svařované ocelové trubky pro tlakové nádoby a zařízení Technické dodací podmínky Část 5: Pod tavidlem obloukově svařované trubky z nelegovaných a legovaných ocelí se zaručenými vlastnostmi při zvýšených
VíceNTI/USM Úvod do studia materiálů Ocel a slitiny železa
NTI/USM Úvod do studia materiálů Ocel a slitiny železa Petr Šidlof Připraveno s využitím skript Úvod do studia materiálů, Prof. RNDr. Bohumil Kratochvíl, DSc., Prof. Ing. Václav Švorčík, DrSc., Doc. Dr.
VíceMPO - FT-TA5/076. Fajkus M., Rozlívka L. INSTITUT OCELOVÝCH KONSTRUKCÍ, s. r. o. Základní materiálové normy oceli pro konstrukce
MPO - FT-TA5/076 Výzkum vlastností stávajících a nově vyvíjených patinujících ocelí zhlediska jejich využití pro ocelové konstrukce Etapa 2 Návrhové hodnoty patinujících ocelí na základě reálných hodnot
VíceVáš ocelový partner. Sortiment
Váš ocelový partner Sortiment Sortiment plechů Nelegované konstrukční oceli EN 10025-2 S235JR 3 250 1 000 4 000 16 000 S355J2 3 300 1 000 3 500 16 000 S355J2C 3 30 1 000 3 500 16 000 Jemnozrnné konstrukční
VíceVýrobky válcované za tepla z jemnozrnných konstrukčních ocelí normalizačně žíhané nebo normalizačně válcované Technické dodací podmínky
Výrobky válcované za tepla z jemnozrnných konstrukčních ocelí normalizačně žíhané nebo normalizačně válcované Technické dodací podmínky ČS E 10025 3 září 2005 Způsob výroby volí výrobce.. Pokud to bylo
VíceKAPITOLA 9: KOVY Vysoká škola technická a ekonomická v Českých Budějovicích
KAPITOLA 9: KOVY Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů
VíceVáš ocelový partner. Sortiment + / / 01
Váš ocelový partner Sortiment + Sortiment + / / 01 Profil společnosti Firma UnionOcel s.r.o. byla založena v říjnu roku 2001 jako velkoobchod s hutním materiálem s tímto zaměřením: Plechy Výpalky Komponenty
Více1 Druhy litiny. 2 Skupina šedých litin. 2.1 Šedá litina
1 Litina je nekujné technické železo obsahující více než 2% C a další příměsi, např. Mn, Si, P, S. Vyrábí se v kuplovnách ze surového železa, ocelového a litinového šrotu, koksu (palivo) a vápence (struskotvorná
VíceTrvanlivost,obrobitelnost,opotřebení břitu
Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Obrábění Trvanlivost,obrobitelnost,opotřebení břitu
VíceVáš ocelový partner. Katalog sortimentu
201 3 Katalog sortimentu Profil společnosti Firma UnionOcel s.r.o. byla založena v říjnu roku 2001 jako velkoobchod s hutním materiálem s tímto zaměřením: plechy výpalky Tyto materiály nabízíme dle přání
VíceThyssenKrupp Materials Austria GmbH
GmbH Organizace koncernu Business Area Materials Services 2 Historie společnosti TKMA 3 Centrála Vídeň - Freudenauer Hafen Plocha hal 8.000 m² Administrativní plocha 1.200 m² 69 pracovníků 17 pásových
VíceSvařitelnost korozivzdorných ocelí
Svařitelnost korozivzdorných ocelí FAKULTA STROJNÍ, ÚSTAV STROJÍRENSKÉ TECHNOLOGIE L. Kolařík Rozdělení ocelí podle struktury (podle chemického složení) Podle obsahu legujících prvků můžeme dosáhnout různých
VíceTechnologie I. Část svařování. Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře
Část svařování cvičící: Ing. Michal Douša Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře Doporučená studijní literatura Novotný, J a kol.:technologie slévání, tváření
VíceVysoká efektivita s kvalitou HSS
New Červen 2017 Nové produkty pro obráběcí techniky Vysoká efektivita s kvalitou HSS Nový vrták HSS-E-PM UNI vyplňuje mezeru mezi HSS a TK vrtáky TOTAL TOOLING=KVALITA x SERVIS 2 WNT Česká republika s.r.o.
VíceZvyšování kvality výuky technických oborů
Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.9 Materiály v automobilovém průmyslu Kapitola
Více6.3 Výrobky Způsob výroby volí výrobce. Pro minimální stupeň přetváření válcovaných a kovaných výrobků viz A4.
VÁ LC E P R O VÁ LC OV N Y S T R OJ Í R E N S K É V Ý R O BKY H U T N Í M AT E R I Á L U Š L E C H T I L É O CE LI ČSN EN 10084 Oceli k cementování Technické dodací podmínky Údaje pro objednávání.1 Povinné
VíceZvyšování kvality výuky technických oborů
Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.9 Materiály v automobilovém průmyslu Kapitola
VíceDRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM
DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM Základní informace o použití drátů pro svařování pod tavidlem... H1 Přehled použitých norem... H1 Seznam svařovacích drátů pod tavidlo v nabídce... H2 Dráty pro svařování
VíceČESKÁ TECHNICKÁ NORMA
ČESKÁ TECHNICKÁ NORMA ICS 77.120 2005 Těžké neželezné kovy a jejich slitiny - Přehled a příklady použití Duben ČSN 42 1300 Heavy non ferrous metals and their alloys - Compendium and examples of application
VíceLETECKÉ KONSTRUKČNÍ OCELI
LETECKÉ KONSTRUKČNÍ OCELI 1. Úvod 2. Vliv doprovodných a přísadových prvků 3. Označování leteckých ocelí 4. Uhlíkové oceli 5. Nízkolegované oceli 6. Vysokolegované oceli 7. Speciální vysokopevnostní oceli
VíceKovy a kovové výrobky pro stavebnictví
Kovy a kovové výrobky pro stavebnictví Rozdělení kovů kovy železné železo, litina, ocel kovy neželezné hliník, měď, zinek, olovo, cín a jejich slitiny 1. Železo a jeho slitiny výroba železa se provádí
VíceSVAŘITELNOST MATERIÁLU
1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STROJNÍHO INŽENÝRSTVÍ Doc.Ing,Oldřich Ambrož,CSc SVAŘITELNOST MATERIÁLU UČEBNÍ TEXTY KOMBINOVANÉHO BAKALAŘSKÉHO STUDIA 2 U Č E B N Í O S N O V A Předmět: SVAŘITELNOST
VíceMateriálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, 430 01 Chomutov
Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř uplatňuje flexibilní přístup k rozsahu akreditace upřesněný v dodatku. Aktuální seznam činností prováděných v rámci
Více1 NEŽELEZNÉ KOVY A JEJICH SLITINY
1 NEŽELEZNÉ A JEJICH SLITINY Neželezné kovy jsou všechny kovy mimo železa a jeho slitiny. Neželezné kovy se používají jako : konstrukční materiál, surovina pro výrobu slitinových ocelí, povrchové úpravy.
VíceTEORIE SLÉVÁNÍ. Autoři přednášky: prof. Ing. Iva NOVÁ, CSc. Ing. Jiří MACHUTA, Ph.D. Pracoviště: TUL FS, Katedra strojírenské technologie
TEORIE SLÉVÁNÍ : Zásady metalurgické přípravy oceli na odlitky a zásady odlévání. Tavení v elektrických indukčních pecích, zvláštnosti vedení tavby slitinových ocelí, desoxidace, zásady odlévání oceli.
VíceZkušební protokol č. 18/12133/12
Dodavatel: ČVUT v Praze, Fakulta strojní Ústav strojírenské technologie Technická 4, 166 07 Praha 6 Zkušební protokol č. 18/12133/12 IČO: 6840 7700 DIČ: CZ 6840 7700 Telefon: + 420 224 352 630 Odběratel:
VíceINFORMACE ČLENSKÝCH STÁTŮ
25.2.2009 C 46/11 INFORMACE ČLENSKÝCH STÁTŮ Sdělení Komise v rámci provádění směrnice Evropského parlamentu a Rady 97/23/ES o sbližování právních předpisů členských států týkajících se tlakových zařízení
VíceZvyšování kvality výuky technických oborů
Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.9 Materiály v automobilovém průmyslu Kapitola
Více2. Materiály a jejich charakteristiky Austenitické, duplexní, feritické, martenzitické a precipitačně vytvrzené oceli. Značení, vlastnosti a použití.
2. Materiály a jejich charakteristiky Austenitické, duplexní, feritické, martenzitické a precipitačně vytvrzené oceli. Značení, vlastnosti a použití. Materiál Nerezové (korozivzdorné) oceli patří mezi
VíceMateriálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, Chomutov
Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř uplatňuje flexibilní přístup k rozsahu akreditace upřesněný v dodatku. Aktuální seznam činností prováděných v rámci
VíceSvařitelnost vysokopevné oceli s mezí kluzu 1100 MPa
Svařitelnost vysokopevné oceli s mezí kluzu 1100 MPa doc. Ing. Jiří Janovec, CSc., Ing. Petr Ducháček ČVUT v Praze, Fakulta strojní, Karlovo náměstí 13, Praha 2 Jiri.Janovec@fs.cvut.cz, Petr.Duchacek@fs.cvut.cz
VíceNEŽELEZNÉ KOVY A JEJICH SLITINY
1 NEŽELEZNÉ KOVY A JEJICH SLITINY Technické neželezné kovy jsou všechny kovy mimo železa. Neželezné kovy jsou nejen důležitými konstrukčními materiály, ale i surovinami pro výrobu slitinových ocelí a pro
VíceNEŽELEZNÉ KOVY A JEJICH SLITINY
1 NEŽELEZNÉ KOVY A JEJICH SLITINY Technické neželezné kovy jsou všechny kovy mimo železa. Neželezné kovy jsou nejen důležitými konstrukčními materiály, ale i surovinami pro výrobu slitinových ocelí a pro
VíceAweld E71T-1. Aweld 5356 (AlMg5) Hořáky
Pod značkou Aweld nacházejí naši zákazníci již celou řadu let velice kvalitní přídavné svařovací materiály, jako jsou svařovací dráty pro CO 2, hořáky, příslušenství a doplňky. Klademe velký důraz na vysokou
Víceo teplota C o medium C P215NL 1.0451 +N 900-940 - - - -
Bezešvé ocelové trubky pro tlakové nádoby a zařízení technické dodací podmínky. Část 4: Trubky z nelegovaných a legovaných ocelí se zaručenými vlastnostmi při nižších teplotách. Způsob výroby a dodávaný
VíceSVÚM a.s. Zkušební laboratoř vlastností materiálů Tovární 2053, Čelákovice
Pracoviště zkušební laboratoře: 1. Pracoviště Čelákovice 2. Pracoviště Praha Areál VÚ, Podnikatelská 565, 190 11 Praha-Běchovice 1. Pracoviště Čelákovice Pracoviště je způsobilé aktualizovat normy identifikující
VícePLECHY PRODUKTOVÝ KATALOG
PLECHY PRODUKTOVÝ KATALOG Plechy Představení válcovny plechů TRAŤ 3,5 KVARTO Válcovna byla založena v roce 1971 a prošla rozsáhlou modernizací v roce 1999, což umožnilo výrazně zlepšit geometrii vyválcovaného
VíceNorma: ČSN EN 10216 Bezešvé ocelové trubky pro tlakové nádoby a zařízení Technické dodací podmínky. z nelegovaných ocelí se zaručenými vlastnostmi
ČSN EN 10216, str. 1 ČSN EN 10216 Norma: ČSN EN 10216 Bezešvé ocelové trubky pro tlakové nádoby a zařízení Technické dodací podmínky Části: ČSN EN 10216-1/2003 + A1/2004 Trubky z nelegovaných ocelí se
VíceV průmyslu nejužívanější technickou slitinou je ta, ve které převládá železo. Je to slitina železa s uhlíkem a jinými prvky, jenž se nazývají legury.
3. TECHNICKÉ SLITINY ŽELEZA - rozdělení (oceli, litiny-šedá, tvárná, temperovaná) výroba, vlastnosti a použití - značení dle ČSN - perspektivní materiály V průmyslu nejužívanější technickou slitinou je
VíceVYSOKÉ UENÍ TECHNICKÉ V BRN EVROPSKÉ NORMY PRO ZNAENÍ OCELÍ STEELS ACCORDING EUROPEAN STANDARDS
VYSOKÉ UENÍ TECHNICKÉ V BRN BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIAL SCIENCE AND ENGINEERING
VíceMATURITNÍ TÉMATA (OKRUHY) STROJÍRENSKÁ TECHNOLOGIE. TECHNICKÝ SOFTWARE (Strojírenství)
MATURITNÍ TÉMATA (OKRUHY) STROJÍRENSKÁ TECHNOLOGIE ŠKOLNÍ ROK: 2015-16 a dále SPECIALIZACE: TECHNICKÝ SOFTWARE (Strojírenství) 1.A. ROVNOVÁŽNÝ DIAGRAM Fe Fe3C a) význam rovnovážných diagramů b) nakreslete
VíceVyužití ICT pro rozvoj klíčových kompetencí CZ.1.07/1.5.00/34.0448
Střední odborná škola elektrotechnická, Centrum odborné přípravy Zvolenovská 537, Hluboká nad Vltavou Využití ICT pro rozvoj klíčových kompetencí CZ.1.07/1.5.00/34.0448 CZ.1.07/1.5.00/34.0448 1 Číslo projektu
VíceOK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud:
OK TUBRODUR 14.70 N 14700: T Z Fe14 Plněná elektroda pro tvrdé návary s velmi vysokou odolností proti opotřebení tvrdými a zrnitými minerály jako pískem, rudou, kamenivem, půdou apod. Otěruvzdornost je
VíceUniverzální druhy karbidu v kombinaci s moderními utvářeči třísek snižují náklady na výměnu nástrojů, zejména v malosériové výrobě
Nr. 223-TM TM Tools s.r.o Krok do budoucnosti JD-vyměnitelné břitové destičky Soustružnické břitové destičky Charakteristika Univerzální druhy karbidu v kombinaci s moderními utvářeči třísek snižují náklady
VíceMATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY
MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY ALBROMET 200 2 ALBROMET 220 Ni 3 ALBROMET 260 Ni 4 ALBROMET 300 5 ALBROMET 300 HSC 6 ALBROMET 340 7 ALBROMET 340 HSC 8 ALBROMET 380 9 ALBROMET 380 HSC 10 ALBROMET
Více(Text s významem pro EHP) (2008/C 111/10) CEN EN 764-7:2002 Tlaková zařízení Část 7: Bezpečnostní systémy pro netopená tlaková zařízení
C 111/26 6.5.2008 Sdělení Komise v rámci provádění směrnice Evropského parlamentu a Rady 97/23/ES o sbližování právních předpisů členských států týkajících se tlakových zařízení (Text s významem pro EHP)
VíceCOMTES FHT a.s. R&D in metals
COMTES FHT a.s. R&D in metals 2 Komplexnost Idea na bázi základního a aplikovaného výzkumu Produkt nebo technologie s novou přidanou hodnotou Simulace vlastností materiálu a technologického zpracování
VíceTolerance tvaru, přímosti a hmotnosti. Charakteristika Kruhové duté profily Čtvercové a obdélníkové profily Eliptické duté profily.
Charakteristika Kruhové duté profily Čtvercové a obdélníkové profily Eliptické duté profily Vnější rozměry (D,B,H) Tloušťka (T) Tolerance tvaru, přímosti a hmotnosti ± 1%, min. ± 0,5 mm a max ± 10mm 10%
VíceOK AUTROD SFA/AWS A 5.14: ERNiCrMo-3 EN ISO 18274: S Ni 6625 (NiCr22Mo9Nb)
OK AUTROD 19.82 SFA/AWS A 5.14: ERNiCrMo-3 EN ISO 18274: S Ni 6625 (NiCr22Mo9Nb) Drát pro svařování žáropevných a korozivzdorných ocelí, 9%-Ni ocelí a ocelí s podobným chemickým složením. Např. typů NiCr22Mo,
VíceRuční sadový závitník
Ruční sadový závitník KATALOGOVÉ ČÍSLO: 0200 Ruční sadový závitník pro metrický závit, DIN 352, pro konstrukční oceli, nelegované oceli, automatové oceli, zušlechtěné oceli, šedou a temperovanou litinu,
VíceRuční sadový závitník
Ruční sadový závitník KATALOGOVÉ ČÍSLO: 0200 Ruční sadový závitník pro metrický závit, DIN 352, pro konstrukční oceli, nelegované oceli, automatové oceli, zušlechtěné oceli, šedou a temperovanou litinu,
Vícetloušťka min 6 mm; kusový ocelový odpad; starý odpad lan svázaný do kruhu o průměru max 700 mm; odpad trubek 13 starý těžký odpad upravený;
Druh Název odpadu Poznámka 10 nový těžký odpad neupravený; rozměr alespoň v jednom směru větší než 1500x500x500 mm tloušťka min 3 mm; krátké zmetkové ingoty; odpad z válcoven;odpad trubek; nový kusový
VíceVLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI. David Aišman
VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI David Aišman D.Aisman@seznam.cz ABSTRACT Tato práce se zabývá možnostmi tepelného zpracování pro experimentální ocel 42SiCr. Jedná
VíceMATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY
MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY ALBROMET 200 2 ALBROMET 220 Ni 3 ALBROMET 260 Ni 4 ALBROMET 300 5 ALBROMET 300 HSC 6 ALBROMET 340 7 ALBROMET 340 HSC 8 ALBROMET 380 9 ALBROMET 380 HSC 10 ALBROMET
VíceHliníkové a nerezové konstrukce
Hliníkové a nerezové konstrukce Studijní program: STAVEBNÍ INŽENÝRSTVÍ, magisterské studium Kód předmětu: k134yhnk Volitelný předmět 1+1, zápočet Hliníkové konstrukce Prof. Ing. František Wald, CSc., místnost
Více
