Přednáška č. 5. Systematický přehled nejdůležitějších minerálů ze skupin prvků, sulfidů, halogenidů, oxidů a hydroxidů, karbonátů, sulfátů, fosfátů.

Transkript

1 Přednáška č. 5 Systematický přehled nejdůležitějších minerálů ze skupin prvků, sulfidů, halogenidů, oxidů a hydroxidů, karbonátů, sulfátů, fosfátů.

2 Třída prvků Kromě vzácných plynů se vyskytuje v elementárním stavu ještě dalších asi 20 prvků. Tyto pak rozdělujeme na kovy, polokovy a nekovy. Kovy mají jednoduchou strukturu a rozdělují se do tří skupin: 1. skupina zlata zlato, stříbro, měď a olovo 2. skupina platiny - platina, palladium, iridium a osmium 3. skupina železa - v závislosti na podílu Ni Kromě toho se v kovovém stavu nacházejí rtuť, tantal, cín a zinek. Polokovy se dělí do dvou skupin: 1. arsen, antimon, bismut 2. selen, telur Důležitými nekovy jsou síra a uhlík (grafit, diamant).

3 ZLATO Au Symetrie: kubická Forma výskytu: Krystaly jsou vzácné, častější jsou drátky, valounky nebo plíšky s charakteristickými trojúhelníčkovými výrůstky Obsah v zemské kůře: 0,004 ppm Diagnostické znaky: vysoká hustota, vysoký lesk, měkký a kujný kov Zlato - velikost 5 cm, lokalita Brusson (zdroj Lapis)

4 ZLATO Fyzikální vlastnosti: T 2,5-3; H 19,3; typický je hákovitý lom, intenzivně žlutá barva. Složení a struktura: Téměř vždy je přítomna příměs stříbra, nad 20% Ag se mluví o elektru. Ryzost se vyjadřuje jako počet dílků zlata z Vznik a výskyt: Nejčastěji se vyskytuje na hydrotermálních křemenných žilách spjatých s granitickými horninami Velkou skupinu tvoří hydrotermální a metamorfogenní ložiska zlata. Častá je kombinace zlata s Sb minerály. Velmi častá a z ekonomického hlediska výhodná jsou rozsypová ložiska, vzniklá zvětrávacími pochody. Naleziště: Roudný u Vlašimi (křemenné žíly), Mokrsko (granitické horniny), Zlaté Hory, Zlatý Chlum (metamorfogenní ložiska), Otava (rýžoviště), Witwatersrand - Jihoafrická republika (zlatonosné metakonglomeráty) Použití: Platidlo, zubní lékařství, elektroprůmysl, kosmický výzkum, šperkařství.

5 SÍRA S Symetrie: rombická Forma výskytu: Krystaly bývají dipyramidální méně tabulkovité. Agregáty jsou celistvé, krápníkovité, práškovité nebo ledvinité. Fyzikální vlastnosti: H = 2,05; T = 1,5-2,5; barva nejčastěji žlutá, může být i zelená nebo červená. Štěpnost nedokonalá, lesk diamantový, vryp bílý, je křehká. Síra je špatným vodičem tepla a rozpadá se po zahřátí v dlani. Vznik a výskyt: Je to nerost spojený s vulkanickou činností - sráží se z vulkanických par. V sedimentech může vznikat síra redukcí sulfátů za přispění baktérií. V neposlední řadě vzniká síra spalováním pyritem bohatého uhlí (požáry slojí, hořící haldy). Naleziště: Radvanice u Trutnova, Oslavany, Kladno (hořící haldy), Tarnobrzeg - Polsko (sedimentární ložisko), Sicílie (sopečný původ).

6 SÍRA Použití: Základní surovina chemického průmyslu. Používá se pro např. výrobu insekticidů a při vulkanizaci gumy. Síra ze Sicílie, velikost 2 cm (zdroj Ďuďa, 1990)

7 SÍRA Výskyt elementární síry v přírodě: nadloží solných dómů v USA a Mexiku - síra vznikla redukcí usazenin síranů působením anaerobních baktérií. sedimentární ložiska v Polsku - síra vznikla redukcí usazenin síranů působením anaerobních baktérií. ložiska sopečného původu - vznik sublimací ze sopečných plynů. Těžba: Do počátku 20. století převážně z ložisek sopečného původu. Vyskytují se v hornatých oblastech kolem Tichého oceánu (Amerika, Nový Zéland, Filipíny, Kamčatka) a v oblasti Středozemního moře (Sicílie, Turecko). Dnes se z těchto ložisek těží v Japonsku, Turecku, Mexiku, Jižní Americe. Z nadloží solných dómů se síra těží v Louisianě, Texasu a Mexiku. Sedimentární (evaporitní) ložiska se vyskytují v jihovýchodním Polsku (Tarnobrzeg) a na Ukrajině, Uzbekistánu, Tadžikistánu, Iráku.

8 SÍRA Síra jako prvek se nezískává jen z ložisek elementární krystalické síry, ale i z jiných nerostů.

9 UHLÍK C Vyskytuje se ve dvou modifikacích - grafit a diamant. Symetrie: diamant je kubický, grafit je hexagonální, Forma výskytu: Diamant krystaluje převážně v osmibokých krystalech, časté jsou zaoblené plochy a hrany. U grafitu jsou krystaly vzácné, zpravidla se vyskytuje v jemně až hrubě lupenitých agregátech nebo celistvých či zemitých masách. Diamant, krystal 0,5 cm, Kimberley (zdroj Ďuďa, 1990)

10 UHLÍK C Fyzikální vlastnosti: Diamant H = 3,5; T = 10; dokonalá štěpnost podle (111), diamantový až mastný lesk (závisí na kvalitě ploch), vysoký index lomu se silnou disperzí světla (tzv. oheň ). Barva je zpravidla šedá, světle žlutavá nebo je bezbarvý. Grafit H = 2,1-2,3; T = 1; dokonalá štěpnost podle (001), lesk zemitý až polokovový. Barva je černá, snadno se otírá. Dobře vodí teplo a elektrický proud.

11 UHLÍK C Obě polymorfní modifikace mohou existovat za běžných pokojových podmínek. Důvodem je, že rekonstruktivní přeměna mezi oběma probíhá velmi pomalu. Diamant vzniká za vysokých tlaků, grafit vzniká zpravidla z organických látek postupným zvyšováním teploty. Vznik a výskyt: Primárním zdrojem diamantů jsou kimberlitové trubky (peridotity ze spodní části kontinentální kůry). Díky značné odolnosti přecházejí i do náplavů. Výskyty grafitu jsou spjaty převážně s metamorfovanými horninami. Naleziště: Nejznámější naleziště diamantů jsou v JAR, Indii nebo v jakutské oblasti v Rusku. Grafit se u nás vyskytuje v rulách u Velkého Vrbna a v okolí Českého Krumlova.

12 UHLÍK C Použití: Zlomek diamantů lze využít na šperkařské účely, ostatní těžba je využita k výrobě brusných materiálů nebo řezání skla. Z velké části se ale používají synteticky vyrobené diamanty. Grafit se využívá ve slevárenství jako tavné kelímky, přidává se do olejů a samomazných ložisek, používá se i v elektrotechnice. Diagnostické znaky: Diamant má vysokou tvrdost, grafit je měkký a snadno otiratelný.

13 Třída sulfidů Převážně rudní minerály, které jsou charakteristické svými fyzikálními vlastnostmi (vysokým leskem a opakností). Obecný vzorec pro tuto třídu minerálů je X m Z n, kde X představuje kovový prvek a Z nekovový prvek. Poměr X : Z se používá i při rozdělení do jednotlivých oddělení.

14 Některé sulfidické minerály (minerály vytištěné tučně se vyskytují hojně nebo jsou důležité jako rudy)

15 GALENIT PbS Symetrie: kubická Forma výskytu: Krystaly kubického méně kubooktaedrického typu, může dvojčatět podle (111) nebo (114). Běžné jsou zrnité nebo celistvé agregáty. Spojky galenitu, zleva {110} a {111}, {100} a {110}, {100} a {110} (zdroj Slavík, 1974)

16 GALENIT PbS Fyzikální vlastnosti: H = 7,5; T = 2,5; barva olověně šedá se silným kovovým leskem. Štěpnost dokonalá podle krychle (100), kruchý. Složení a struktura: Tvoří izomorfní řadu se selenidem olova clausthalitem, přítomno je často velké množství jiných prvků jako Ag, Bi, Cd, Te, As a další. Galenit zpravidla obsahuje velké množství inkluzí, takže některé stopové prvky prokázané analýzou nemusí nutně vstupovat do struktury galenitu. Struktura galenitu je typu NaCl. Každý atom Pb je obklopen šesti atomy síry. Lze si to představit jako tělesově centrované kubické buňky atomů S a Pb, posunuté navzájem o 1/4 tělesové úhlopříčky.

17 GALENIT PbS Velikost krystalů cca 3 cm.

18 GALENIT PbS Vznik a výskyt: Galenit (často doprovázený sfaleritem) se vyskytuje na hydrotermálních žilách Pb-Zn, na žilách a metasomatických ložiscích mladých pásemných pohoří, je častým sulfidem fluorit - barytových žil, vyskytuje se na ložiscích Pb-Zn vulkanosedimentárního typu. Naleziště: Příbram, Vrančice, Stříbro (hydrotermální žilná ložiska), Harrachov (fluorit - barytové žíly), Mežica (Slovinsko), Tri State - Oklahoma (obě v karbonátových horninách). Použití: Důležitá ruda olova a stříbra, přičemž olovo se používá např. pro výrobu baterií, ve zbrojařském průmyslu, nebo se využívá při ochraně před RTG ionizujícím zářením. Diagnostické znaky: kovový lesk, dokonalá štěpnost

19 SFALERIT (Fe, Zn)S Symetrie: kubická Forma výskytu: Krystaly zpravidla tetraedrického vzhledu nebo zdvojčatělá podle (111) nebo (112). Kontaktní a penetrační srůsty způsobují rýhování štěpných ploch. Agregáty kusové, jemně až hrubě zrnité. Krystal sfaleritu a dvojčata podle (111); o (111), h (100), d (110), zdroj Ježek, 1932.

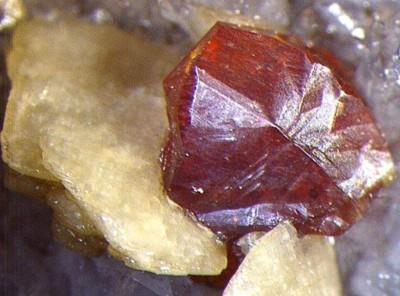

20 SFALERIT (Fe, Zn)S Fyzikální vlastnosti: H = 4,0; T = 3,5-4; barva je závislá na chemickém složení (obsah Fe) od téměř čirých sfaleritů přes žluté, červené, hnědé až k černým. Dokonalá štěpnost podle (110), lesk na krystalech až diamantový. V UV záření jeví různé luminiscenční barvy - modrou, žlutou nebo oranžovou. Složení a struktura: Sfalerit nikdy nebývá čistý, obsahuje poměrně značné množství izomorfních příměsí: Fe, Cd, Mn, Hg, Cu, In, As, Ag a další. Struktura sfaleritu je příbuzná se strukturou diamantu. Atomy Zn jsou obklopeny čtyřmi atomy síry v tetraedrické koordinaci, přičemž Zn atomy tvoří plošně centrovanou kubickou mřížku.

21 SFALERIT (Fe, Zn)S Vznik a výskyt: Sfalerit často doprovází galenit a i jejich podmínky vzniku jsou podobné, takže se vyskytuje na stejných typech ložisek. Naleziště: Kutná Hora, Příbram, Nová Ves u Rýmařova, Zlaté Hory, Horní Benešov Světová naleziště leží v Kanadě, USA, Austrálii Použití: důležitá ruda zinku( přes 90% Zn se získává ze sfaleritu), kadmia a india. Zinek se využívá při galvanizaci Fe (antikorozní povlaky 35-40% produkce), na výrobu slitin, v elektrických bateriích nebo k výrobě barev (ZnO), skla, ů, glazur, důležitý biogenní prvek (tělo dospělého člověka obsahuje asi 2 g Zn) Příprava: Ruda se praží na ZnO, který se dále upravuje elektrolyticky nebo se taví s koksem. Přitom získáváme také Cd nebo Pb (rudy PbS a ZnS se často vyskytují společně). Světová produkce Zn je asi 6 mil.tun ročně. Diagnostické znaky: tvar krystalů, dokonalá štěpnost

22 PYRHOTIN FeS Symetrie: hexagonální při teplotách nad 254 C, pro teploty nižší monoklinický. Forma výskytu: Prizmatické hexagonální krystaly jsou vzácné, zpravidla tvoří zrnité nebo celistvé agregáty, často bývá vtroušený. Fyzikální vlastnosti: T = 4; H = 4,6 (závisí na složení); barva je světle až tmavě bronzově hnědá s kovovým leskem. Zvláště monoklinické polymorfy jsou silně magnetické. Složení a struktura: Rovný poměr síry a železa mají pyrhotiny pouze za vysokých teplot ( C). Složení běžného monoklinického pyrhotinu se pohybuje kolem stechiometrie Fe 7 S 8. Časté jsou příměsi niklu.

23 PYRHOTIN FeS

24 PYRHOTIN FeS Vznik a výskyt: Pyrhotin vzniká zpravidla za vysokých teplot, proto je charakteristický pro bazické vyvřelé horniny (gabra, diority), dále vzniká na kyzových polymetalických asociacích, objevuje se na siderit - sulfidických žilách, méně častý je ve skarnech a pegmatitech, vzácný je v sedimentech. Naleziště: Staré Ransko, Norilsk - Rusko, Sudbury - Kanada (vše bazické vyvřeliny), Kutná Hora (polymetalická asociace), Měděnec (skarn) Použití: je ruda Ni, těží se zpravidla spolu s minerály Ni, Cu a Pt Diagnostické znaky: významný magnetismus, bronzová barva

25 PYRIT FeS 2 Symetrie: kubická Forma výskytu: Krystaly pyritu se vyskytují až v 60-ti různých krystalových tvarech, z nichž nejběžnější je krychle a pentagondodekaedr. S typickým rýhováním krystalových ploch se setkáváme hlavně u krychle. Typická jsou i dvojčata podle (110) - tzv. železný kříž. Běžně se vyskytuje v kusových, zrnitých nebo vtroušených agregátech. Je častým fosilizačním materiálem. Krystaly pyritu: (a) rýhovaná krychle, (b) pentagon dodekaedr, (c) spojka krychle a pentagon dodekaedru, (d)(e) spojky oktaedru a pentagon dodekaedru (f) penetrační dvojče (110) - železný kříž (zdroj Klein a Hurlbut, 1993)

26 Krystal pyritu (2 cm) Španělsko (zdroj Ďuďa, 1990) Krystal pyritu Hnúšťa (Herčko, 1984)

27 PYRIT FeS 2 Fyzikální vlastnosti: T = 6-6,5; H = 4,9-5,2; barva je mosazně žlutá, ale může pestře nabíhat, vryp je hnědočerný. Lesk je kovový, lom lasturnatý, štěpnost nezřetelná. Vznik a výskyt: Pyrit je jeden z nejběžnějších sulfidických minerálů, který vzniká za nejrůznějších podmínek od magmatického procesu, přes pegmatitovou fázi, hydrotermální vznik, vzniká v sedimentech i v metamorfním procesu. Běžný je i ve skarnech, alpských žilách a mořských sedimentech. Naleziště: Kutná Hora (hydrotermální vznik), Dolní Bory (pegmatit), Horní Benešov, Zlaté Hory (metamorfogenní ložiska) a řada dalších. Použití: Používal se pro výrobu kyseliny sírové, často se těží pro obsahy zlata. Diagnostické znaky: vysoká tvrdost, snadno se mění na limonit

28 MARKAZIT FeS 2 Symetrie: rombická Forma výskytu: Krystaly mohou být tabulkovité podle (001), pyramidální nebo sloupcovité podle a, typická jsou kopinatá dvojčata podle (110) příp. jejich polysyntetické opakování či hřebenovité prorůstání. Tvoří velké bohatství agregátových forem - ledvinité, krápníkovité, kulovité a další. Srostlice markazitu (2,5 cm) Komořany (zdroj Ďuďa, 1990) Krystal markazitu, cyklická a kopinatá srostlice; c (001), m (110), l (011), r (014), zdroj Slavík, 1974

29 MARKAZIT FeS 2 Fyzikální vlastnosti: T = 6-6,5; H = 4,85-4,9; barva zpravidla mosazně žlutá s výraznými náběhovými barvami. Štěpnost dokonalá podle (110), lesk kovový. Složení a struktura: Nad 450 C se mění na pyrit. Základem struktury jsou nejtěsněji uspořádané atomy síry s Fe v šestičetné koordinaci. Vztahy markazit - pyrit nejsou v některých ohledech dostatečně známé. Struktura markazitu (zdroj Klein a Hurlbut, 1993)

30 MARKAZIT FeS 2 Vznik a výskyt: Je nízkoteplotním minerálem, vznikajícím i za povrchových podmínek, a při stoupající teplotě se mění na pyrit. Může vznikat jako pozdní minerál v pegmatitech a na hydrotermálních žilách. Významné jsou i akumulace v sedimentech - uhlí nebo jílech. Naleziště: Příbram, Stříbro, Chvaletice, sokolovská pánev Použití: podobné jako u pyritu, ale v menším měřítku Diagnostické znaky: krystalové tvary, přeměna na limonit nebo melanterit

31 Třída halogenidů V této třídě minerálů je dominantní přítomnost silně elektronegativního prvku ze 7.sloupce periodické tabulky (Cl -, F -, I - a Br - ). Tyto poměrně velké anionty lehce vytvářejí sloučeniny s poměrně velkými jednomocnými kationty a výsledkem je zpravidla strukturní uspořádání s vysokou symetrií. Vazby v těchto sloučeninách jsou převážně iontové, sloučeniny jsou zpravidla měkké, nevodivé, se středním nebo vyšším bodem tání. Některé jsou velmi dobře rozpustné ve vodě.

32 HALIT NaCl Symetrie: kubická Forma výskytu: Krystaly jsou převážně kubické. Agregáty jsou celistvé, drobně zrnité, stébelnaté, může tvořit kůry a povlaky. Krystal halitu (3,5 cm), Searles Lake, Kalifornie (zdroj Lapis)

33 HALIT NaCl Fyzikální vlastnosti: T = 2; H = 2,16; barva bílá, hnědá, červená nebo modrá (je to vše výsledkem přítomnosti nečistot), čistá přírodní sůl je bezbarvá. Štěpnost dokonalá podle krychle, lesk skelný, slabě hygroskopický, ve vodě dobře rozpustný. Průměrný podíl v mořské vodě je 3,5%. Složení a struktura: Izomorfně může do struktury halitu místo Na vstupovat draslík (za vyšších teplot), často obsahuje heterogenní nečistoty jílových minerálů nebo hematitu, které jsou zodpovědné za zbarvení halitu. Struktura NaCl (zdroj Klein a Hurlbut, 1993)

34 HALIT NaCl Vznik a výskyt: Obrovská ložiska halitu vznikají evaporizací (odpařováním) mořské vody, kdy jsou těžena hlavně fosilní ložiska tohoto typu často spolu se sádrovcem a anhydritem. Halit může vznikat i na sopečných fumarolách, nebo tvoří výkvěty na půdách v aridních oblastech. Naleziště: Ostrava (v dolech krápníky vznikající ze solného obsahu nadloží), Prešov; Hallstadt, Bad Ischel (Rakousko - trias), Wieliczka (Polsko), záliv Karabogaz (Kaspické moře), oblast Hannoveru (Dolní Sasko) Použití: halit je důležitá biogenní sloučenina, používá se v potravinářství a chemickém průmyslu Diagnostické znaky: tvrdost, barva, forma výskytu

35 HALIT NaCl Nejvýznamnější naleziště soli na světě

36 HALIT NaCl Použití NaCl v USA (1974, 42,5 mil tun)

37 Třída oxidů Oxidy tvoří skupinu minerálů s relativně vysokou tvrdostí a hustotou a vyskytují se zpravidla jako akcesorické minerály s vysokou odolností a schopností přecházet do klastických sedimentů. Principielně jsou oxidy sloučeniny kyslíku s kovem a dělí se podle složitosti na oxidy jednoduché a komplexní. Jednoduché oxidy jsou sloučeninou kyslíku a jednoho kovu v různých poměrech (např. CaO, Cu 2 O), zatímco komplexní oxidy obsahují alespoň dva nestejné kovy v různých strukturních pozicích. Další dělení se provádí na základě přítomnosti vody ve struktuře. Vazby jsou v oxidech převážně iontové. Mezi oxidy je řada minerálů, které mají obrovský ekonomický význam pro získávání Fe, Cr, U, Sn, Ti a dalších prvků.

38 HEMATIT Fe 2 O 3 Symetrie: hexagonální Forma výskytu: Krystaly čočkovité, tabulkovité. Agregáty jsou celistvé, zrnité nebo zemité, ledvinité agregáty s radiálně paprsčitou stavbou se nazývají lebníky, častá je forma oolitického hematitu, lístkovité agregáty se označují jako železná slída (spekularit) a v neposlední řadě jsou to nejrůznější zemité agregáty většinou ve směsi s dalšími oxidy a hydroxidy. Krystal hematitu (2 cm), Švýcarsko (zdroj Ďuďa, 1990)

39 HEMATIT Fe 2 O 3 Hematit - lebník (7 cm), Ibrg, Harz (zdroj Muller, 1990) Krystaly hematitu r (10-11), n (22-43), u (10-14), e (01-12), c (12-32) (zdroj Ježek, 1932)

40 HEMATIT Fe 2 O 3 Fyzikální vlastnosti: T = 6-6,5 (u krystalů, agregáty až kolem 1); H = 5,26 (krystaly); barva červená, červenohnědá až černá, vryp světle až tmavě červený, lesk krystalů kovový a u některých agregátů pouze matný. Složení a struktura: Zpravidla mívá příměsi Ti, Mn a inkluze SiO 2. Nad 950 C je zcela mísitelný s ilmenitem. Vznik a výskyt: Vzniká při různých teplotách a je obecně rozšířeným červeným pigmentem minerálů a hornin. Ekonomický význam mají ložiska páskovaných hematitů v jaspilitech (prekambrická ložiska) a metamorfovaná forma těchto ložisek (itabirity). Menší ložiskový význam mají oolitická a detritická sedimentární ložiska hematitu a reziduální ložiska Fe a Al rud v tropických oblastech. Naleziště: Lahn - Dill v Porýní, Krivoj Rog na Ukrajině (hemtit v jaspilitech), Itabira v Brazílii, okolí Železného Brodu (itabirity), Mníšek u Prahy (oolitický hematit), Rudňany, Slovinky (Slovensko, siderit - sulfidické žíly se spekularitem), Horní Blatná, Horní Halže (lebníky na mladých rudních žilách), Příbram (na rudních žilách), Elba (světoznámé krystaly). Použití: Významná ruda Fe Diagnostické znaky: barva vrypu

41 KASITERIT SnO 2 Symetrie: tetragonální Forma výskytu: Habitus krystalů je závislý na teplotách vzniku: vysokoteplotní krystaly bývají dipyramidální zpravidla zdvojčatělé, hydrotermálně vzniklé krystaly jsou jehličkovité a v epitermálních podmínkách je kolomorfní. Téměř vždy (i zdánlivé monokrystaly) bývá zdvojčatělý podle (101) a to i polysynteticky nebo cyklicky. Agregáty zpravidla zrnité. Kasiterit (2,5 cm), Cínovec (zdroj Ďuďa, 1990) Dvojčata kasiteritu podle (011); a (100), m (110), e (101), s (111) (zdroj Ježek, 1932)

42 KASITERIT SnO 2 Fyzikální vlastnosti: T = 6-7, H = 6,8-7,1; barva zpravidla hnědá až černá, může být ale i bezbarvý, lesk kovový, štěpnost nedokonalá. V závislosti na příměsích může být polovodičem. Složení a struktura: Izomorfně může být přítomno Fe, Nb a Ta. Vznik a výskyt: Je typickým minerálem cínonosných žul (greiseny) a některých pegmatitů. Je běžný na hydrotermálních Sn - W žilách, vyskytuje se ve skarnech, velký význam mají i subvulkanická ložiska Sn a barevných kovů bolivijského typu. Běžně se těží v náplavech. Naleziště: Cínovec, Krupka, Horní Slavkov (hydrotermální Sn - W mineralizace), Otov, Rožná, Hagendorf - Bavorsko (pegmatity) Použití: základní ruda Sn; používá se pro výrobu slitin, ve zbrojařském průmyslu

43 MAGNETIT Fe 3 O 4 Symetrie: kubická Forma výskytu: Běžně tvoří oktaedrické krystaly, které mohou být zdvojčatělé podle (111), agregáty hrubě zrnité. Magnetit (2 cm), Švýcarsko (zdroj Ďuďa, 1990) Fyzikální vlastnosti: T = 6, H = 5,18; barva černá, lesk kovový, vryp černý, lom lasturnatý. Je magnetický.

44 MAGNETIT Fe 3 O 4 Složení a struktura: Běžné jsou příměsi - Cr, Mg, Al nebo V, za vyšších teplot Ti. Struktura je inverzní spinelová. Vznik a výskyt: Převážně vysokoteplotní minerál, vzniká ale i za pokojových teplot. V magmatických horninách (hlavně bazických a ultrabazických) tvoří akumulace, hojný je ve skarnech. Na hydrotermálních žilách spíše vzácný, na alpských žilách běžný. Pěkné krystaly bývají v chloritických a mastkových břidlicích, vzniká i v sedimentech za nízkých teplot. Naleziště: Obří důl - Krkonoše, Vlastějovice, Měděnec, Nedvědice (skarny), Bushveldský komplex - JAR (magmatity), Sobotín (v mastkových břidlicích), Použití: ruda Fe Diagnostické znaky: magnetismus, vryp

45 Třída karbonátů Základem struktury karbonátů jsou aniontové skupiny (CO 3 ) -2, které mezi sebou navzájem nesdílí kyslíkové atomy. Vazba mezi uhlíkem a kyslíky je poměrně pevná, ne však tolik jako v CO 2. Důležité bezvodé karbonáty spadají do tří strukturních skupin: řada kalcitu, řada aragonitu a řada dolomitu.

46 KALCIT CaCO 3 Forma výskytu: U kalcitu bylo popsáno přes 500 krystalových tvarů a 1500 spojek těchto tvarů. Mezi nejběžnější patří: sloupcovité krystaly, klenec, skalenoedr. Agregáty kalcitu jsou kusové, zrnité, stébelnaté, tvoří oolity, konkrece a krápníky. Kalcitová drůza, Nižná slaná (zdroj Herčko, 1984)

47 KALCIT CaCO 3 Fyzikální vlastnosti: T = 3; H = 2,71; barva je bílá, šedá, žlutá, hnědavá, růžová nebo je bezbarvý, lesk skelný, dokonale štěpný podle klence. Složení a struktura: Ca může být izomorfně zastupováno Fe, Mn nebo Mg (dokonalá izomorfní mísitelnost je za vyšších teplot). Krystaly kalcitu horní řada: klenec pozitivní a negativní, prostřední řada: různé spojky klenců, dolní řada zleva skalenoedr, spojka skalenoedru a klence a spojka dvou skalenoedrů (zdroj Ježek, 1932)

48 KALCIT CaCO 3 Vznik a výskyt: Velmi rozšířený minerál, vznikající během mnoha nejrůznějších procesů. Může vznikat v magmatickém cyklu - je součástí karbonatitů, je velmi častou hlušinovou výplní hydrotermálních žil nejrůznějších typů, vzniká na termálních pramenech, vzniká přímým srážením z mořské vody, je tedy podstatnou součástí sedimentů (vápence, slínovce) a při metamorfóze je součástí mramorů. Často fosilizuje organické zbytky. Velmi časté je nahrazování kalcitu jinými minerály (pseudomorfózy) např. křemenem, limonitem a naopak - kalcit tvoří pseudomorfózy po aragonitu, barytu, fluoritu a dalších. Naleziště: Příbram, Stříbro (krystaly na rudních žilách), Černý důl v Krkonoších, Štramberk (krystaly ve vápencích) a mnoho dalších. Použití: výroba cementu, čiré krystaly se používají jako nikoly Diagnostické znaky: štěpnost

49 ARAGONIT CaCO 3 Symetrie: rombická Forma výskytu: Sloupcovité krystaly (někdy zploštělé podle (010)), jehlicovité krystaly podle osy c. Dvojčatí podle (110) často i cyklicky tak, že vzniká pseudohexagonální symetrie. Agregáty stébelnaté, paprsčité, vřídlovcovité, keříčkovité nebo krápníkovité. Fyzikální vlastnosti: T = 3,5-4; H = 2,94; barva bílá, šedá, žlutá, nazelenalá nebo je bezbarvý, lesk skelný až mastný, štěpnost podle (010) málo zřetelná.

50 ARAGONIT CaCO 3 Složení a struktura: Omezeně může na pozici Ca vstupovat Sr a Pb. Třením v achátové misce může kalcit přecházet na aragonit - ten je stabilnější za vyšších tlaků. Vznik a výskyt: Vzniká za nízkých teplot v připovrchových podmínkách. Objevuje se v pozdních fázích na něktrých hydrotermálních žilách, vzniká během supergenních pochodů na mnoha ložiscích, je běžný produkt vylučování z horkých pramenů (vřídlovec), zvětráváním Ca minerálů v bazaltech nebo se tvoří v jílových sedimentech. Naleziště: Hřídelec u Nové Paky, Hořenec u Bíliny (v bazaltech), Příbram, Špania Dolina (supergenní zóna ložiska) Diagnostické znaky: štěpnost, hustota

51 MALACHIT Cu 2 CO 3 (OH) 2 Symetrie: monoklinická Forma výskytu: Krystaly sloupcovité nebo jehlicovité, zpravidla zdvojčatělé podle (100). Agregáty ledvinité s vrstevnatou stavbou, krápníky, povlaky nebo výplně. Fyzikální vlastnosti: T = 3,5-4; H = 3,9-4,03; barva v různých odstínech zelené, někdy až do černa. Lesk podle formy výskytu skelný až zemitý, dokonale štěpný podle báze, vryp zelený. Řez kolomorfním agregátem malachitu, Zair (zdroj Ďuďa, 1990)

52 MALACHIT Cu 2 CO 3 (OH) 2 Složení a struktura: Základem struktury jsou koordinační oktaedry CuO 2 (OH) 4 a CuO 4 (OH) 2. Ty jsou hranami propojeny do řetězců ve směru osy c. Jednotlivé řetězce jsou pak prostorově provázány pomocí skupin CO Vznik a výskyt: Běžný produkt oxidace Cu rud v gosanech nejrůznějších typů ložisek. Naleziště: Tsumeb (Namíbie), Špania Dolina (Slovensko), Nová Ves u Rýmařova, Borovec u Štěpánova, Ludvíkov u Vrbna Diagnostické znaky: barva, agregace

53 AZURIT Cu 3 (CO 3 ) 2 (OH) 2 Symetrie: monoklinická, oddělení monoklinicky prizmatické Forma výskytu: Sloupcovité nebo tabulkovité krystaly, agregáty práškovité nebo kůrovité. Fyzikální vlastnosti: T = 3,5-4; H = 3,77; barva modrá až černě modrá, vryp modrý. Lesk na krystalech vyšší než na agregátech, štěpnost (100) dokonalá. Azuritový povlak, Piesky (zdroj Herčko, 1984)

54 AZURIT Cu 3 (CO 3 ) 2 (OH) 2 Složení a struktura: Ionty Cu jsou v koordinaci se dvěma kyslíky a dvěma hydroxylovými skupinami. Tyto "tetragonální" skupiny jsou propojeny do řetězců podél osy b, které jsou provázány skupinami CO 3. Každá OH skupina je sdílena třemi ionty Cu a každý kyslík z CO 3 skupiny je vázán na jeden atom Cu. Vznik a výskyt: Běžný produkt oxidace Cu sulfidických rud, doprovázející malachit. Naleziště: Špania Dolina, Tsumeb (Namíbie) Diagnostické znaky: barva, štěpnost

55 Třída sulfátů Základem struktury sulfátů je malý kationt síry v tetraedrické koordinaci s kyslíky - aniontová skupina (SO4)-2.

56 BARYT BaSO 4 Symetrie: rombická Forma výskytu: Krystaly jsou převážně tabulkovité podle báze nebo sloupcovité (rakve) podle osy a, často hojnoploché. Agregáty bývají zrnité. Fyzikální vlastnosti: T = 3-3,5; H = 4,5; barva šedá, žlutá, nazelenalá, modrá, červená, lesk na krystalových plochách skelný, jinak matný, dokonale štěpný podle báze, zřetelně štěpný podle (210). Baryt, Banská Štiavnica (zdroj Herčko, 1984) Různé typy krystalů barytu (zdroj Bernard, 1992)

57 BARYT BaSO 4 Složení a struktura: Běžně bývá izomorfně přimíšeno Sr nebo Pb, mechanickou nečistotou bývá Fe 2 O 3. Vznik a výskyt: Je to běžný středně až nízce teplotní minerál postmagmatického a sedimentárního původu. Běžný je na některých hydrotermálních žilách (asociace fluorit-barytová), je součástí hydrotermálně sedimentárních ložisek, vzniká i krystalizací z termálních vod, a na řadě typů sedimentárních ložisek (reziduální zvětraliny, evaporitová ložiska nebo ve vápencích). Naleziště: Příbram, Jihlava, Stříbro, Harrachov, Moldava (hydrotermální žíly), Štěpánovice a Květnice u Tišnova (čočky ve vápencích), Kladno (na trhlinách pelosideritů), Kozákov, Studenec (dutiny bazaltů) Použití: při těžbě ropy na výplach vrtů, ve stavebniství na RTG absorbující omítky, výroba barev, plnidlo v papírenství a gumárenství Diagnostické znaky: hustota

58 SÁDROVEC CaSO 4. 2H 2 O Symetrie: monoklinická Forma výskytu: Je známo asi 70 jednoduchých tvarů krystalů sádrovce, z nichž nejčastější jsou krystaly tabulkovité podle (010), sloupcovité nebo čočkovité. Zcela běžné jsou také srůsty podle (100) tzv. "vlaštovčí ocas" nebo podle (001) tzv. "pařížská dvojčata". Agregáty bývají zrnité, celistvé, vláknité (selenit) nebo lupenité. Fyzikální vlastnosti: T = 2; H = 2,32; zpravidla bezbarvý bílý, šedý nebo nažloutlý, lesk skelný na štěpných plochách perleťový. Štěpný velmi dokonale podle (010). Krystaly sádrovce (a) a dvojče (b) podle (100); n (111), f (110), b (010), e (001) (zdroj Klein a Hurlbut, 1993)

59 SÁDROVEC CaSO 4. 2H 2 O Složení a struktura: Se zvyšující se teplotou postupně ztrácí vodu (přes bassanit až k anhydritu), zpravidla obsahuje řadu mechanických příměsí. Vznik a výskyt: Typický minerál sedimentárních a zvětrávacích procesů (evapority, jílové sedimenty, zvětrávací kůry ložisek), méně často vzniká na fumarolách. Naleziště: Hromnice, Chvaletice (zvětrávání kyzových ložisek), Kateřinky a Kobeřice u Opavy (v sedimentech), v hnědouhelných pánvích Použití: výroba sádry Diagnostické znaky: štěpnost, krystalové tvary a srůsty Postupná dehydratace sádrovce se zvyšující se teplotou zdroj Klein a Hurlbut, 1993)

60 SÁDROVEC CaSO 4. 2H 2 O Složení a struktura: Se zvyšující se teplotou postupně ztrácí vodu (přes bassanit až k anhydritu), zpravidla obsahuje řadu mechanických příměsí. Vznik a výskyt: Typický minerál sedimentárních a zvětrávacích procesů (evapority, jílové sedimenty, zvětrávací kůry ložisek), méně často vzniká na fumarolách. Naleziště: Hromnice, Chvaletice (zvětrávání kyzových ložisek), Kateřinky a Kobeřice u Opavy (v sedimentech), v hnědouhelných pánvích Použití: výroba sádry Diagnostické znaky: štěpnost, krystalové tvary a srůsty Postupná dehydratace sádrovce se zvyšující se teplotou zdroj Klein a Hurlbut, 1993)

61 Třída fosfátů Základní jednotkou struktury fosfátů je aniontová skupina (PO 4 ) -3.

62 APATIT Ca 5 (PO 4 ) 3 (F, Cl, OH) Symetrie: hexagonální Forma výskytu: Krystaly jsou velmi rozmanitých forem - krátce i dlouze sloupcovité, jehlicovité nebo tabulkovité podle báze. Většinou převažuje prizma, báze nebo dipyramida. Agregáty nejčastěji zrnité nebo celistvé, ale i oolitické, vláknité či zemité. Krystaly apatitu (0,5 cm) Gunheath Pit, Cornwall (zdroj Lapis) Fyzikální vlastnosti: T = 5; H = 3,15-3,2; barva šedá, žlutá, zelená, modrá, hnědá někdy i čirý, lesk skelný, nezřetelně štěpný podle báze.

63 APATIT Ca 5 (PO 4 ) 3 (F, Cl, OH) Složení a struktura: Ve struktuře se běžně zastupují F, Cl, (OH) a CO 3. Skupina PO 4 může být nahrazována SO 4 nebo i SiO 4. Za vápník nejčastěji substituují Sr a Mn. Vznik a výskyt: Běžný akcesorický minerál hornin nejrůznějšího genetického typu. Zcela běžný je v magmatických a metamorfovaných horninách, krystalovaný bývá v pegmatitech a greisenech. Vzácněji se objevuje na hydrotermálních žilách a alpských žilách. Naleziště: alkalické horniny na poloostrově Kola, Rožná, Dobrá Voda (pegmatity), Horní Slavkov, Krupka (greiseny) Použití: zdroj fosforu, surovina pro přípravu syntetických hnojiv. Diagnostické znaky: barva, krystalové tvary

64 Děkuji za pozornost.
