1 Radim Kokeš

2 Předsazené -předsazené před obvodový plášť - kotvené k vnitřními nosnému plášti pomocí ocelových spojek - svislý styk tvořen betonovou zálivkou - zejména soustavy VVÚ ETA a T08B

3 Zapuštěné - lodžiové stěny součástí vnitřních nosných stěn a opatřeny tepelně izolačními příložkami - Lodžiové stropní dílce uloženy na vnitřní stěnové dílce - Zejména soustavy T06B a BA - NKS

4 Polozapuštěné - lodžiové stěnové dílce součástí vnitřních stěnových dílců procházející z interiéru do exteriéru - vystupující části opatřeny tepelně izolačními příložkami - Stropní dílce konzolově vyloženy -Styky stěn a stropů opatřeny izolačními pasy - zejména soustava T06B - KV

5 Hlavní příčinou je chybná koncepce jejich konstrukčně skladebného řešení především řešení vzájemné vazby mezi vnitřním nosným systémem a vnější konstrukcí lodžie - nezohledňuje dostatečně rozdílnou intenzitu působení účinku objemových změn vnějších a vnitřních konstrukcí Dochází k postupné degradaci betonu způsobenou: -vnějšími klimatickými a chemickými účinky agresivních látek obsažených v ovzduší

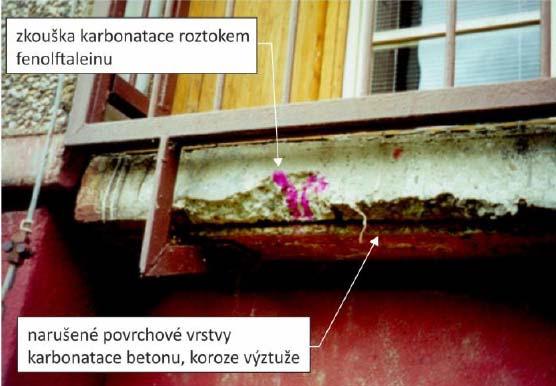

6 - Nedostatečná kvalita a nedostatečná tloušťka krycí vrstvy výztuže - vysoká permeabilita betonu dílců spolu s přímou expozicí vnějších účinků je příčinou intenzivního narušování - karbonatace betonu, při níž dochází postupně ke snižování alkality betonu - koroze výztuže provázená narušováním zejména krycích vrstev betonu lodžiových stěnových a stropních dílců

7 Vnější železobetonová konstrukce předsazených lodžií je vystavena v celém rozsahu účinkům vnější teploty a vlhkosti, tím jsou způsobeny cyklické dilatační pohyby ve svislém i vodorovném směru Dochází k namáhání spojů (ocelových kotevních spojek) a styků stěnových a stropních dílců

8 Vnitřní konstrukce a styky přiléhající k oblastem kotvení lodžií jsou často porušovány namáháním a deformacemi způsobenými cyklickými dilatačními pohyby lodžiových dílců (nízkocyklická únava), které mohou v jednotlivých zatěžovacích cyklech dosahovat řádu až několika milimetrů v obou směrech

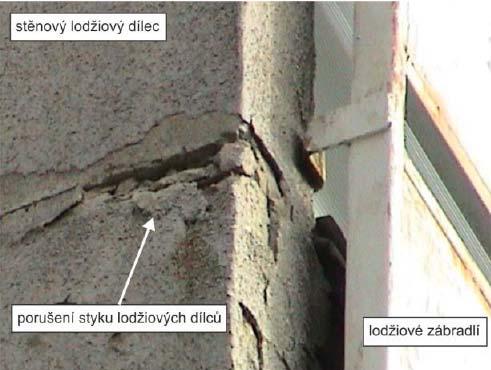

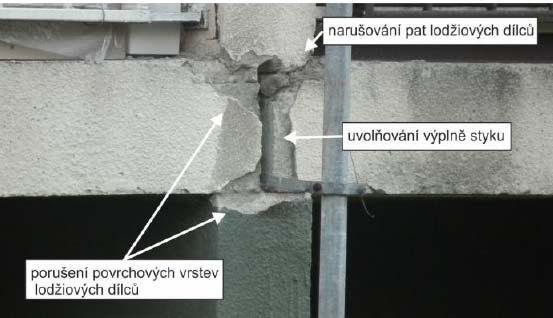

9 Chybné řešení styků stěnových a stropních dílců předsazené lodžie s vnitřní nosnou konstrukcí budovy - dilatační pohyby dochází k uvolnění zálivkových styků smykovými trhlinami postupné narušování betonu zatékání srážkové vody do styků následná koroze výztuže a betonu

10 nepříznivý poměr tuhosti a pevnosti vodorovných styků vysoká tuhost a nízká pevnost pružné odezvy styku na deformační účinky Nedostatečná kvalita betonu - nízká hutnost betonu - vysoká permeabilita - nevhodné složení kameniva - vysoká nasákavost -otevřený pórový systém => nedostatečná odolnost betonových prefabrikovaných dílců vzhledem k degradačním účinkům způsobeným zejména vlhkostí

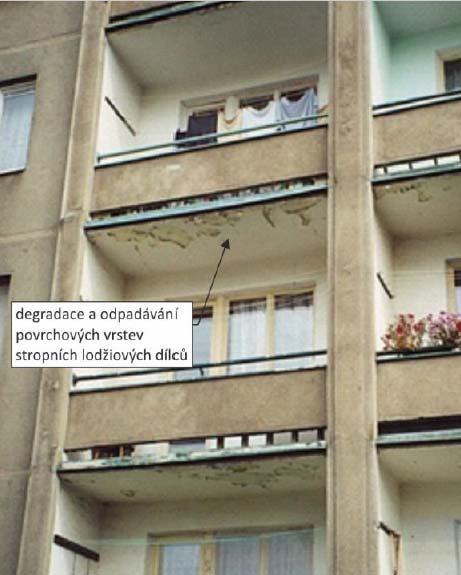

11 koroze kotevních prvků, degradace a opadávaní povrchových vrstev stěnových lodžiových dílců vlivem cyklických změn teploty a vlhkosti

12

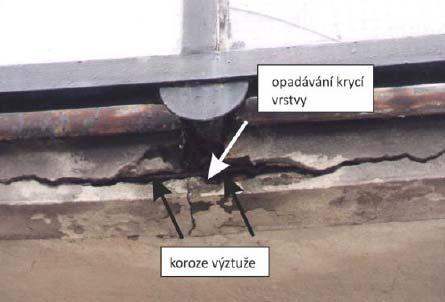

13 Odpadávání krycí vrstvy

14

15

16 Povrchový rozpad betonu a krycích vrstev vyžaduje úplné odstranění narušených a málo pevných částí betonu provedení dodatečné ochrany popř. zesílení výztuže a nové vrstvy betonu s použitím speciálních sanačních silikátových polymerních směsí, plastbetonů potřebnou úpravu styčné spáry starého a nového betonu (provedení adhezních můstků, obnova narušení výztuže.

17

18

19

20

21

22

23

24 WITZANY, J. Statické posouzení nosné panelové konstrukce s uvážením vlivu svislých styků porušených trhlinou. In: Betonářské dny Betonářské dny Pardubice, Pardubice: Česká společnost pro beton a zdivo. 2000, s WITZANY, J., ČEJKA, T., a ZIGLER, R. Příspěvek k otázce stanovení reziduální statické bezpečnosti panelových konstrukcí s uvážením vlivu tuhosti svislých styků porušených trhlinou. In: Sanace betonových konstrukcí. Sanace betonových konstrukcí Brno, Brno: Sdružení pro sanace betonových konstrukcí. 2000, s WITZANY, J. Příspěvek k posouzení reziduální statické bezpečnosti panelových konstrukcí s uvážením vlivu tuhosti vodorovných styků. In: Sanace betonových konstrukcí. Sanace betonových konstrukcí Brno: SSBK 2000, s WITZANY, J., et al. Komplexní regenerace nosné konstrukce panelových domů (14 publikací). Ministerstvo průmyslu a obchodu ČR. 1999, PZS2/04/00 WITZANY, J., et al. Průzkum a hodnocení stavebně technického stavu panelových domů. Ministerstvo průmyslu a obchodu ČR. 1999, PZS2/04/00 WITZANY, J., et al. Charakteristické vady a poruchy nosných panelových domů. Ministerstvo průmyslu a obchodu ČR. 1999, PZS2/04/00 WITZANY, J., et al. Sanace a rekonstrukce nosných panelových domů. Ministerstvo průmyslu a obchodu ČR. 1999, PZS2/04/00
